Система смазки.

Обеспечивает уменьшение трения и износа деталей (рис. 1.17; 2.25) двигателя путем создания прочной тонкой пленки на поверхности трущихся деталей. Осуществляет выполнение и других функций, не менее важных для работоспособности двигателей в течение заданного ресурса, а именно:

— предотвращение прорыва газов из надпоршневого пространства в картер путем уплотнения зазоров в цилиндропоршневой группе;

— охлаждение поршней, подшипников коленчатого вала и других деталей в результате их нагрева от сгорания топлива и трения;

— защиту двигателя от коррозии при работе и длительной стоянке;

-предотвращение образования нагара и лакообразных отложений, нарушающих теплоотвод от поршней и подвижность поршневых колец;

— нейтрализацию кислот, образующихся при окислении масла и сгорании топлива;

— обеспечение быстрого увеличения давления в смазываемых узлах при холодном пуске двигателя.

В двигателях автомобилей применяется комбинированная смазочная система различных типов

Комбинированной называется смазочная система, осуществляющая смазывание деталей двигателя под давлением и разбрызгиванием. Давление создается масляным насосом, а разбрызгивают масло коленчатый вал и другие быстровращающиеся детали двигателя.

Под давлением смазываются наиболее нагруженные трущиеся детали двигателей: коренные и шатунные подшипники коленчатого вала, опорные подшипники распределительного вала, подшипники вала привода масляного насоса и др. Разбрызгиванием смазываются стенки цилиндров, поршни, поршневые кольца, поршневые пальцы, детали газораспределительного механизма, его цепного или шестеренного приводов и другие детали.

Рис. 2.25. Смазочная система двигателя ВАЗ: 1 — вал; 2, 4 — каналы; 3 — горловина; 5 — сигнализатор; 6 — датчик; 7 — магистраль; 8— стержень; 9 — фильтр;

10— насос; 11— маслоприемник; 12 —поддон

В двигателях со смазочной системой без масляного радиатора охлаждение масла, которое нагревается в процессе работы, происходит в основном в масляном поддоне.

При наличии в смазочной системе масляного радиатора охлаждение масла осуществляется и в масляном поддоне, и в масляном радиаторе. В зависимости от места размещения основного запаса моторного масла система смазки может быть с мокрым или сухим картером.

В системах с мокрым картером (рис. 1.8) основной запас масла находится в поддоне картера и при работе двигателя масло подается к трущимся деталям с помощью масляного насоса.

В системах с сухим картером основной запас масла содержится в автономном масляном баке, из которого масло подается к трущимся деталям, нагнетающим масляным насосом. Стекающее в поддон масло полностью удаляют откачивающим насосом в масляный бак.

Рис.1.7. Система смазки автомобильного двигателя «ЗМЗ»: 1-масляный радиатор; 2-кран радиатора; 3-предохранительный клапан; 4-центробежный фильтр; 5- главная масляная магистраль; 6-верхняя секция насоса; 7-масляный насос; 8-нижняя секция насоса; 9-редукционный клапан; 10-маслоприёмник;11-масляные

каналы к шатунным шейкам» 12-редукционный клапан.

Рис. 1.8. Схема системы смазки с мокрым картером: 1 – фильтр грубой очистки; 2 – главная масляная магистраль; 3 – коренные и шатунные подшипники скольжения; 4 – поршневое маслосъемное кольцо; 5 – поршневые компрессионные кольца; 6 – зеркало цилиндра; 7 – опорные подшипники распределительного вала; 8 – фильтр тонкой очистки; 9 – маслозаборник; 10 – масляный радиатор; 11 – поддон; 12 – редукторный клапан; 13 – маслозакачивающий насос; 14 – перепускной клапан; 15 – датчик давления масла в системе; 16 – отверстие во вкладыше и шатуне

для подачи масла на стенки гильзы цилиндра.

В основе различных масляных систем лежит одна и та же принципиальная схема смазки. Масло из поддона или автономного бака всасывается масляным насосом через маслозаборник и нагнетается через полнопоточный фильтр в главную масляную магистраль, которая просверлена в виде продольного канала в блоке цилиндров. Из главной масляной магистрали масло отводят по поперечным сверлениям к подшипникам скольжения коленчатого и распределительного валов и к другим точкам. Подача масла осуществляется под давлением разбрызгиванием и комбинированным способом.

Кроме основного круга циркуляции масла, системы смазки могут иметь параллельные контуры: неполнопоточного фильтра тонкой очистки; масляного радиатора; воздушного компрессора.

⇐ Предыдущая12Следующая ⇒

Рекомендуемые страницы:

Расположение, устройство и назначение масляного насоса ВАЗ 2106/07

Масляный насос любого автомобиля создаёт давление в системе смазки двигателя. В результате снижается трение между подвижными элементами мотора (коленчатый и распределительный валы, поршневая группа и др.), и увеличивается срок их службы. При выходе насоса из строя резко падает давление масла, возрастает трение, и двигатель может заклинить. Потребуется сложный и дорогостоящий капитальный ремонт

Поэтому так важно своевременно обнаруживать и устранять любые неисправности масляного насоса

Масляный насос ВАЗ 2106/07 находится внутри двигателя в нижней его части

Масляный насос ВАЗ 2106/07 расположен в нижней части двигателя под коленвалом. Для обеспечения к нему доступа потребуется снять защиту и поддон картера и установить машину на смотровой яме, эстакаде или подъёмнике.

Принцип работы масляного насоса

На ВАЗ 2106/07 установлен насос шестерёнчатого типа с наружным зацеплением. В движение он приводится посредством цепной передачи от коленчатого вала мотора. Этой же цепью вращается распредвал при работе силового агрегата. Основу конструкции насоса составляют две шестерни, к которым через маслоприемник поступает смазка из картера. Вращаясь, шестерни захватывают масло и под давлением подают его в двигатель. Производительность насоса зависит от оборотов мотора и вязкости масла. Конструкцией насоса предусмотрен редукционный клапан, который срабатывает при превышении давлением допустимой величины и направляет часть масла обратно в поддон.

Вентиляция картера двигателя

Вентиляция картера двигателя ВАЗ — принудительная, закрытая, не допускающая выделения картерных газов в атмосферу. Осуществляется за счет разрежения в цилиндрах двигателя.

Система вентиляции картера включает в себя:

• шланг 4;
• маслоотделитель 2;
• вытяжной коллектор 6, размещенный снизу воздушного фильтра.

Картерные газы при работе двигателя отсасываются в вытяжной коллектор через маслоотделитель 2 с крышкой 3, где масло отделяется и стекает вниз по трубке 1. В шланге 4 установлен пламегаситель 5, не допускающий прорыва пламени в картер при «хлопках» в карбюратор.

Из вытяжного коллектора газы далее могут проходить двумя путями:

• в воздушный фильтр, минуя фильтрующий элемент 7, и через карбюратор в цилиндры двигателя с горючей смесью;
• через шланг 8 в золотниковое устройство карбюратора и далее в задроссельное пространство карбюратора.

Золотниковое устройство регулирует режим отсоса картерных газов при различной частоте вращения коленчатого вала и состоит из золотника 10 на оси 9 дроссельной заслонки первой камеры и калиброванного отверстия 12. Золотник имеет канавку 11.

При малой частоте вращения коленчатого вала (при закрытых дроссельных заслонках) разрежение на входе в карбюратор незначительное, и основная масса газов отсасывается по шлангу 8 через калиброванное отверстие 12 в задроссельное пространство карбюратора. Калиброванное отверстие ограничивает количество отсасываемых газов, и вентиляция оказывает малое влияние на величину разрежения за дроссельной заслонкой.

С повышением частоты вращения коленчатого вала при открывании дроссельной заслонки золотник 10 поворачивается и открывает дополнительный путь для газов по канавке 11. Газы отсасываются как по шлангу 8, так и в воздушный фильтр. Общее количество отсасываемых газов увеличивается.

При высокой частоте вращения коленчатого вала (дроссельные заслонки открыты) основная масса газов отсасывается в воздушный фильтр в пространство за фильтрующим элементом.

Главная / Каталог / Lada / Лада / ВАЗ 2103 / ВАЗ 2106 c двигателями 1,2 / 1,3 / 1,5 / 1,6 литра, книга по ремонту в цветных фото в электронном виде / …Показать содержание книги

Действия в чрезвычайных ситуациях

Как оплатить и скачать

Система смазки Ваз 2110 Лада

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
3. Система смазки

2.14.1 Система смазки Рекомендация Если вы снимаете масляный насос, замените передний сальник коленчатого вала (см. подразделы 2.8.4, 2.8.4.1, 2.8.4.2). ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Слейте масло из картера двигателя. 3. Снимите ремен… 2.14.2 Ремонт масляного насоса ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите масляный насос с автомобиля (см. подраздел 2.14.1). 2. Отверните болт 1 крепления и снимите датчик 2 положения коленчатого вала (только у двигателей с системой впрыска топлива). 3. Отверните шесть болтов крепления крышки насоса. …

2.14.3 Промывка деталей системы вентиляции картера При засорении системы вентиляции картера повышается давление в картере двигателя, из-за чего возможна течь масла через сальники и прокладки. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку головки блока (см. подраздел 2.11). 2. Отверните длинный 1 и короткий 2 болты креп…

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1. Технические характеристики автомобилей

2. Двигатель

2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес

4. Ходовая часть

4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления.

6. Тормозная система

6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы.

7. Электрооборудование

7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

8. Кузов

8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом

9. Приложения

9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как отрегулировать давление?

Для того чтобы отрегулировать в магистралях давление, создаваемое насосом, необходимо выполнить такие манипуляции:

Убедитесь в том, что в моторе масло качественное и уровень в норме.
Убедитесь, что сливная пробка закручена и масло через нее не протекает.
Проверьте привод масляного насоса ВАЗ-2106.
Проверьте работу насоса

Обратите внимание на то, что нередко выходит из строя прокладка, а меняется она просто.
Проверьте затяжку всех болтов насоса.
Рекомендуется при каждой замене масла ставить новый фильтр. И обращайте внимание на то, какая у старого степень загрязнения.

Теперь можно произвести настройку редукционного клапана, чтобы он срабатывал при определенном давлении. Шланги, по которым поступает в систему масло, должны быть герметичны.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как это работает

Масляный насос подает смазку из поддона в посадочное гнездо фильтра по нижнему каналу. Большая часть масла должна проходить через шторки фильтра и возвращаться в систему по центральной трубке, а меньшая часть – через верхний канал на втулку трамблера.

При засорении фильтра или других проблемах в системе смазки или самом двигателе, масло хуже проходит через шторки, уходя в верхний канал. Установка заготовки, частично перекрывающей верхний канал, выходящий на втулку трамблера, позволяет снова направить масло через фильтр, восстанавливая давление в двигателе.

 Чтобы сделать усовершенствование более надежным, предлагаются некоторые улучшения. Заглушка диаметром 4 мм остается подвижной в канале, что несет определенные риски. Избежать этого можно, установив плотную заглушку из проволоки диаметром 5 мм, предварительно сточив ее боковины, чтобы остался зазор для выхода масла по каналу.

Второй вариант – нарезать на канале резьбу диаметром 6 мм. Для этого предварительно нужно снять трубку, на которую навинчивается масляный фильтр. В резьбу навинчивается воздушный жиклер от карбюратора ВАЗ 2108, его диаметр рассверливается до 1,5 мм, что является более надежной конструкцией, позволяющей двигателю держать давление масла.

Замена моторного масла и фильтра в двигателе автомобиля «ВАЗ-2106» своими руками

Автомобилисты, которые предпочитают приобретать отечественные модели, стараются самостоятельно следить за состоянием своих транспортных средств. Не секрет, что практическое большинство манипуляций можно сделать своими руками, не прибегая к помощи квалифицированных специалистов. Достаточно просто может быть осуществлена замена масла «ВАЗ-2106». Стоит отметить, что процесс не требует специальных навыков, от автовладельца понадобятся только необходимый инструментарий, новые расходники и несколько часов свободного времени. В нижеприведённом материале рассмотрена пошаговая инструкция, позволяющая даже неопытному механику-новичку разобраться с перечнем предстоящих действий.

Масляный насос

На автомобилях ВАЗ 2106 устанавливается шестерёнчатый насос, на крышке которого уже имеются маслоприемник и редукционный клапанный механизм. Конструкция корпуса представляет собой цилиндр с установленными на нём шестернями. Одна из них ведущая (главная), другая движется за счёт инерционных сил и называется ведомой.

Устройство самого насоса — это последовательное соединение ряда агрегатов:

• металлический корпус;

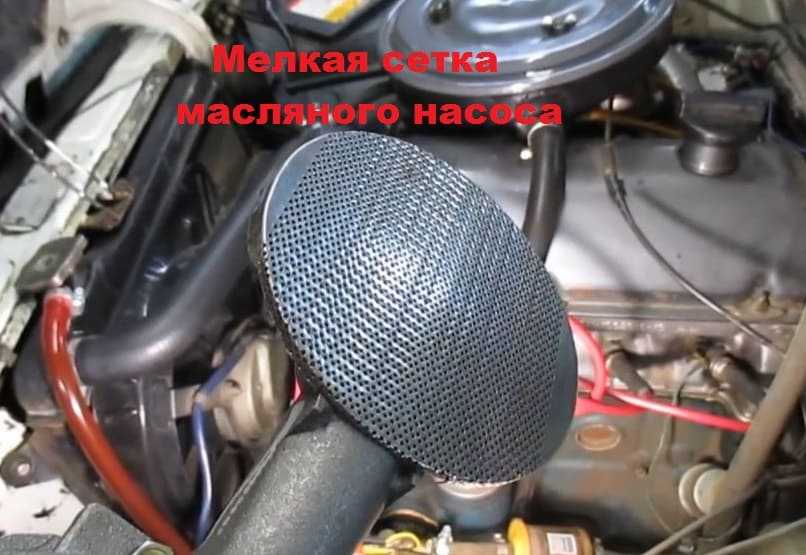

• масляный приёмник (деталь, через которую масло поступает внутрь насоса);
• две шестерни (ведущая и ведомая);
• редукционный клапан;
• сальник;
• различные прокладки.

Единственная функция масляного насоса заключается в подаче масла ко всем узлам двигателя. Можно сказать, что от работоспособности насоса зависит и функционирование мотора, и его ресурс

Поэтому важно следить за тем, какое масло заливается в двигатель, и в каком режиме работает масляный насос

Принцип работы

На «шестёрке» масляный насос запускается с помощью цепной передачи. Это довольно сложная система запуска, в связи с чем ремонт и замена насоса могут вызвать некоторые трудности.

Принцип работы основывается на следующих этапах запуска насоса:

1. После включения зажигания запускается первая шестерня насоса.
2. От её вращения начинает вращаться вторая (ведомая) шестерёнка.
3. Вращаясь, лопасти шестерёнок начинают втягивать масло через редукционный клапан внутрь корпуса насоса.
4. По инерции масло выходит из насоса и попадает через магистрали в мотор под необходимым давлением.

Таким образом, циркуляция масла производится посредством двух вращающихся шестерёнок

При этом очень важно, чтобы всё устройство насоса было полностью герметичным, так как малейшая утечка масла может существенно понизить рабочее давление в системе и ухудшить качество смазки мотора

Перепускной (редукционный) клапан

Ведущая и ведомые шестерни редко ломаются, так как имеют простейшую конструкцию. Помимо сальников и прокладок, в устройстве насоса есть ещё один компонент, который может выйти из строя, что понесёт губительные последствия для двигателя.

Редукционный (перепускной) клапан на ВАЗ 2106 отвечает за контроль давления масла в системе. При необходимости именно этот клапан может ослабить или увеличить давление, чтобы оно соответствовало норме.

Увеличение или сокращение существующего давления производится простыми действиями: либо клапан закрывается, либо открывается. Закрытие или открытие клапана возможно за счёт болта, который давит на пружинку, а та, в свою очередь, закрывает клапан или открывает его (если давление болта отсутствует).

Перепускной клапанный механизм состоит из четырёх деталей:

• маленький корпус;
• клапан в виде шарика (этот шарик и закрывает проход для подачи масла, если это необходимо);
• пружинка;
• болт упора.

На ВАЗ 2106 перепускной клапан монтируется непосредственно на корпусе масляного насоса.

Причины, по которым снижается давление масла в системе

Потеря давления в моторах ВАЗ может происходить по разным причинам, некоторые из них связаны непосредственно с силовым агрегатом, бывают проблемы с дополнительным оборудованием и электроникой. Среди основных причин выделяют:

• падение уровня масла;
• износ двигателя;
• выход масляного насоса из строя;
• проблемы с датчиками и подводящими проводами.

Проверка давления масла в моторе начинается с определения его уровня. Если двигатель «жрет» масло, показатель его давления в системе смазки будет падать. Для замера достаточно вынуть щуп, если он показывает уровень близкий к минимальной насечки, требуется долить его, после чего разбираться с причинами, по которым это произошло.

Рабочее давление масла в двигателях ВАЗ моделей 2101-2107 достигает показателя 4,5 кг·с/см², но если изнашивается промвал (кабанчик) или коленчатый вал, смазка начинает просачиваться в зазоры, в результате чего давление смазки падает. Это становится сигналом к капитальному ремонту двигателя со шлифовкой коленвала, чтобы привести зазоры в технологическое соответствие. Если же делать капитальный ремонт нет времени, средств или желания, в качестве временного решения можно залить более густое масло для изношенных двигателей, что поможет решить проблему. Но нужно знать, что такое масло может привести к проблемам в холодное время года, например, автомобиль может просто не завестись в мороз, поскольку стартер просто не прокрутит его.

Если двигатель работает нормально, нужно обратить внимание на состояние масляного насоса. Этот узел легко демонтируется, его требуется осмотреть и почистить

Иногда причиной аномального падения давления в системе смазки бывает обычная соринка, попавшая в клапан этого устройства. Кроме того, в масляном насосе устанавливают сетку, которая служит грубым фильтром. При заливке более густого масла или из-за износа она снижает свою пропускную способность. Замена этой сетки на вариант с более крупной ячейкой, который можно купить в магазине, позволяет решить проблему давления масла. Но при этом нужно разобраться, почему сетка забивается, возможно, нужно поменять масляный фильтр или полностью заменить масло.

Случается, что после запуска двигателя лампа давления масла загорается и ярко горит на протяжении нескольких секунд. Это не совсем нормальная ситуация, она сигнализирует, что неправильно функционирует масляный фильтр и требуется его замена, причем проблема иногда встречается и после замены масла и установки нового фильтра. Причина такого поведения – поломка дренажного клапана, который отвечает за то, чтобы масло не стекало в картер. Замена поможет решить эту проблему, а давление масла на холодную нормализуется.

Датчики давления масла в ВАЗ могут давать сбои. Одна из распространенных проблем – мерцание лампы при движении, причем независимо от оборотов. После остановки двигателя и последующем его запуске, машина ведет себя нормально, никаких признаков того, что двигателю не хватает масла не наблюдается. Осмотр показывает, что течей из картера или других узлов нет, а датчик при движении продолжает мерцать. Проблема состоит в том, что плюсовой провод датчика лампы может замыкать на топливную трубку, заставляя ее мерцать в движении. В этом случае требуется изолировать провод.

Заключение

Рассмотренный способ дает возможность повысить давление масла в моторе, продолжая его безопасную эксплуатацию в течение длительного времени. Он не требует серьезных материальных и временных затрат. Чтобы вывинтить масляный фильтр и вставить проволочную заготовку, понадобится всего несколько минут. Вариант с жиклером делается при ремонте двигателя, чтобы улучшить его характеристики.

Важно осознавать, что, восстановив давление масла в двигателе таким способом, вы не решаете проблему его износа. Данная процедура позволяет избежать разрушительных последствий недостатка смазки на его узлах и агрегатах

Поэтому данное решения является половинчатым и при падении давления все же нужно нацеливаться на скорый ремонт мотора.
