Топливный насос трактора мтз 80(82) устройство, принцип работы и характеристики

Особенности конструкции и принцип функционирования рядного ТНВД

Рядный вид является «родоначальником» насосов высокого давления, поскольку именно эти ТНВД использовались на первых дизельных установках и применение он, хоть уже и ограниченное, находит и сейчас.

Особенность его заключается в том, что для каждой форсунки предусмотрена своя топливная секция (с одной рабочей парой). Все секции размещены в ряд, отсюда и название типа ТНВД. Разновидностью его является V-образный насос, у которого секции располагаются в два ряда. Также стоит отметить, что он полностью механический, и только в последних модификациях стали использовать электромеханические регуляторы момента подачи топлива.

V-образный ТНВД

В нем плунжеры приводятся в действие от кулачкового вала, который получает вращение посредством привода от коленвала. При этом кулачки воздействуют на поршни секции не напрямую, а через роликовые толкатели. Возвратное передвижение плунжера обеспечивается пружиной.

Интересно в этом типе ТНВД организована регулировка количества топлива, подающегося на форсунки после сжатия. Для этого в гильзе проделано два отверстия – впускное и выпускное, причем первое находится ниже второго. Также на рабочей поверхности поршня сделана винтовая проточка. За счет проворота гильзы относительно плунжера и удается регулировать порции топлива.

А работает все так: при движении вверх, поршень перекрывает оба отверстия, и начинается сжатие топлива. Но при поднятии до определенного уровня, проточка на поршне соединяется со сливным отверстием, из-за чего давление падает, поскольку топливо начинает стекать по проточке, и нагнетательный клапан закрывается, прекращая его закачку в магистраль. За счет изменения расположения сливного отверстия относительно плунжера можно регулировать уровень совпадения его с проточкой.

К примеру, при работе мотора под нагрузкой необходимо обеспечить подачу большего количества топлива. Для этого втулка поворачивается так, чтобы отверстие с проточкой совпало как можно позже, тем самым порция дизтоплива, которая пройдет через нагнетательный клапан, будет увеличена.

Для проворота втулки используется рейка, которая имеет постоянное зацепление с зубчатым сектором, установленным на внешней поверхности гильзы. Причем эта рейка воздействует на все топливные секции одновременно, что обеспечивает синхронность регулирования дозировки.

Рядный ТНВД

Как уже отмечено, ТНВД помимо сжатия обеспечивает еще и соблюдение момента впрыска. Причем в рядном типе это организовано очень просто – плунжерная пара срабатывает точно на конце такта сжатия. Но здесь имеется очень важный момент – чем крупнее порция впрыскиваемого топлива, тем больше времени нужно, чтобы его подать. То есть, при работе мотора под нагрузкой, впрыск должен начаться раньше.

И это обеспечивает регулятор опережения момента впрыска. В полностью механическом насосе в его качестве выступает центробежная муфта, установленная на кулачковом валу насоса.

В конструкцию этой муфты входят подпружиненные грузики, которые за счет центробежной силы могут расходиться, преодолевая усилие пружин. Это расхождение приводит к тому, что кулачковый вал меняет угол (проворачивается) относительно своего привода. То есть, чем выше скорость вращения этого вала, тем на больший угол грузики его провернут. В результате кулачок будет раньше набегать на толкатель плунжера и момент начала впрыска изменяется.

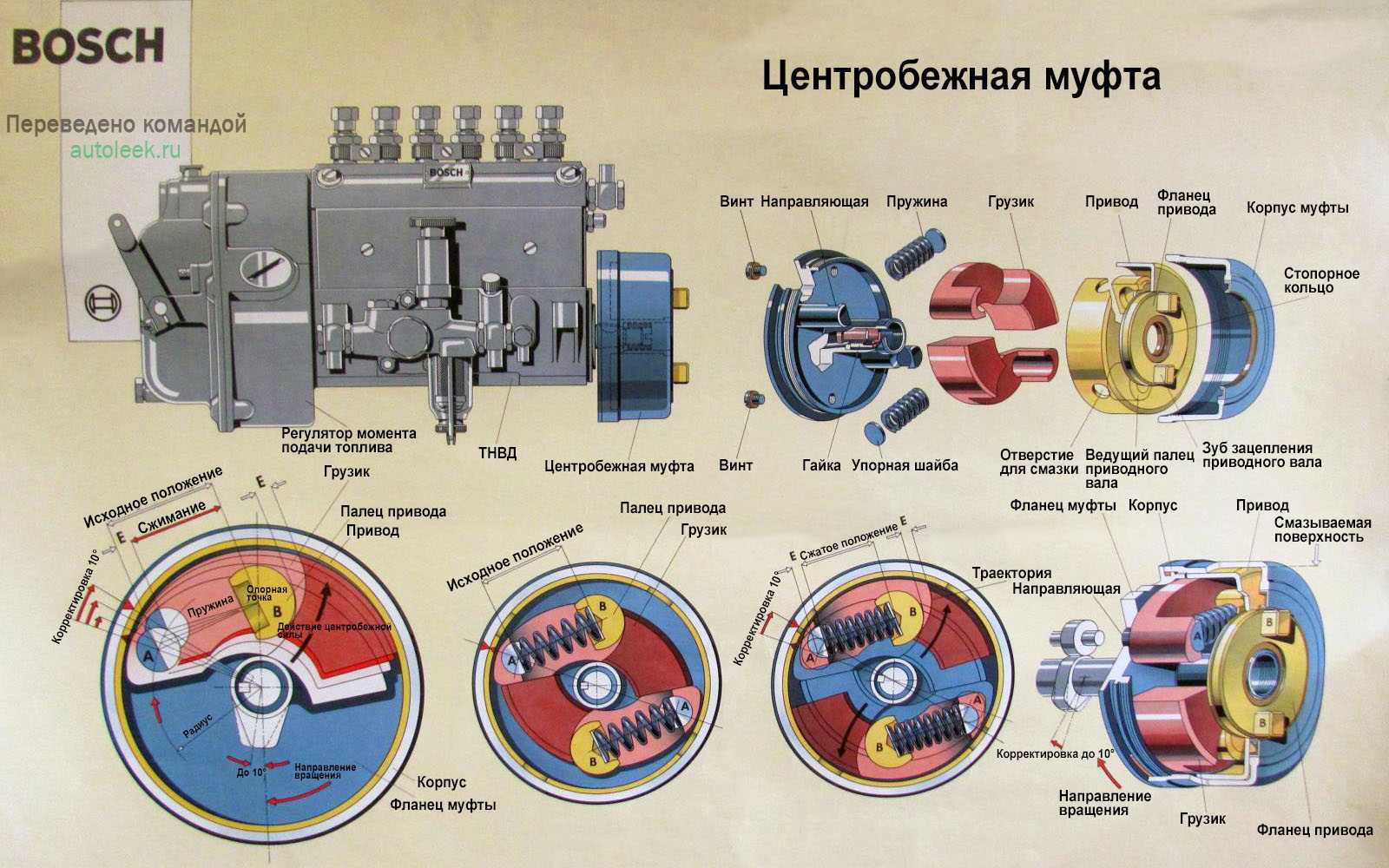

Центробежная муфта

Также в конструкции используется электромеханический регулятор момента подачи топлива. В такой конструкции электроника посредством датчиков отслеживает параметры работы силовой установки и на их основе через исполнительные механизмы управляет углом начала подачи дизтоплива.

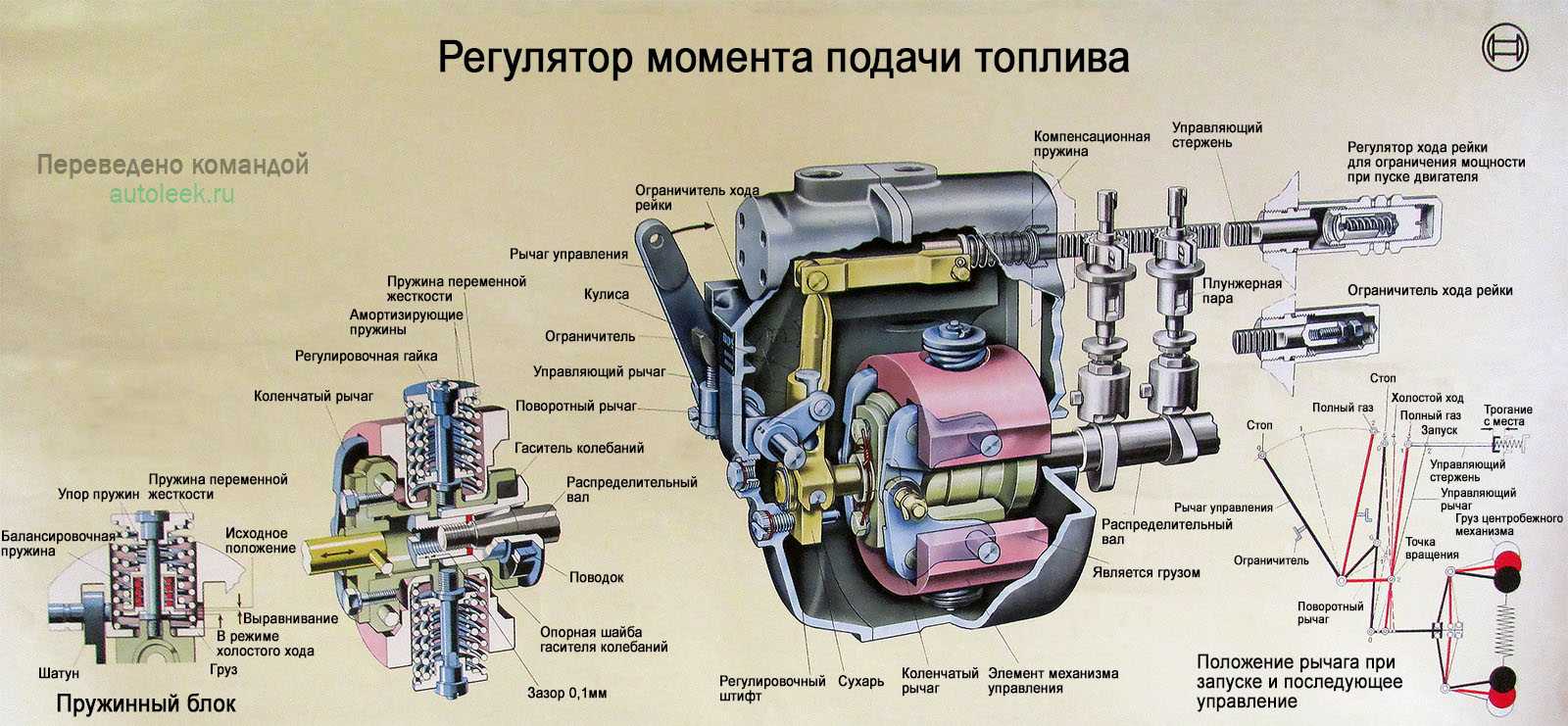

Механический регулятор момента подачи топлива

Насосы рядного типа отличаются высокой надежностью и неприхотливостью к качеству топлива. Но из-за ряда недостатков, среди которых значительные габаритные размеры и сравнительно медлительное реагирование на изменение режимов работы мотора, использование этого вида ТНВД сейчас ограничено. Он пока еще применяется на тяжелой технике, что же касается автомобильного транспорта, то его вытеснили другие типы насосов.

Принцип работы системы

ЭБУ получает соответствующие сигналы от различных датчиков. Учитывается положение педали газа, частота вращения вала двигателя, температура охлаждающей жидкости и температура самого топлива. Электронный блок управления получает данные о подъеме иглы форсунок, скорости движения транспортного средства, давлении наддува воздуха и его температуре на впуске.

ЭБУ обрабатывает полученную от датчиков информацию, а затем посылает сигнал на ТНВД. Это обеспечивает подачу необходимого и оптимального количества топлива к форсункам. Дополнительно обеспечивается наилучший угол опережения впрыска с учетом конкретных условий работы двигателя. Любая дополнительная нагрузка сразу отмечается ЭБУ, на ТНВД приходит сигнал и происходит увеличение топливоподачи для компенсации возросших нагрузок.

Электронный блок управления осуществляет контроль за работой свечей накаливания. ЭБУ следит за периодом накаливания, режимом работы свечей накаливания и периодом после накаливания. Все это происходит с учетом зависимости от температуры.

Ниже приведена схема электронного регулирования одноплунжерного насоса VE от Bosch для дизельного мотора:

1. датчик начала впрыска;
2. датчик частоты вращения коленвала и ВМТ;
3. воздухорасходомер;
4. датчик температуры ОЖ;
5. датчик положения педали газа;
6. блок управления;
7. устройство ускорителя пуска и прогрева ДВС;
8. устройство для управления клапаном рециркуляции отработанных газов;
9. устройство для управления углом опережения топливного впрыска;
10. устройство для управления приводом дозирующей муфты;
11. датчик хода дозатора;
12. датчик температуры топлива;
13. топливный насос высокого давления;

Ключевым элементом в данной системе выступает устройство для перемещения дозирующей муфты ТНВД (10). Управляет процессами подачи топлива блок управления (6). Информация поступает в блок от датчиков:

• датчик начала впрыска , который установлен в одной из форсунок (1);
• датчик ВМТ и частоты вращения коленвала (2);
• воздухорасходомер (3);
• датчик температуры охлаждающей жидкости (4);
• датчик положения педали акселератора (5);

В памяти блока управления хранятся заданные оптимальные характеристики. Основываясь на информации от датчиков, ЭБУ посылает сигналы на механизмы управления цикловой подачей и углом опережения впрыска. Так происходит регулировка величины цикловой подачи топлива в различных режимах работы силового агрегата, а также в момент холодного запуска двигателя.

Исполнительные устройства имеют потенциометр, который посылает обратный сигнал в ЭБУ, благодаря чему определяется точное положение дозирующей муфты. Регулировка угла опережения впрыскивания топлива  происходит по аналогичному принципу.

ЭБУ отвечает за создание сигналов, которые обеспечивают регулировку многочисленных процессов. Блок управления стабилизирует частоту вращения в режиме холостого хода, регулирует рециркуляцию отработанных газов с определением показателей по сигналам датчика массового расхода воздуха. Блок сопоставляет сигналы в реальном времени от датчиков с теми значениями, которые в нем запрограммированы в виде оптимальных. Далее происходит передача выходного сигнала от ЭБУ на сервомеханизм, который обеспечивает необходимое положение дозирующей муфты. При этом достигается высокая точность регулирования.

Данная система имеет программу самодиагностики. Это позволяет осуществлять отработку аварийных режимов для обеспечения движения транспортного средства  даже при наличии ряда определенных неисправностей. Полный отказ происходит только при поломке микропроцессора ЭБУ.

Наиболее распространенным решением регулировки цикловой подачи для одноплунжерного насоса высокого давления распределительного типа является использование электромагнита (6). Такой магнит имеет поворотный сердечник, конец которого соединяется посредством эксцентрика с дозирующей муфтой (5). Электрический ток проходит в обмотке электромагнита, при этом угол поворота сердечника может быть от 0 до 60°. Так происходит перемещение дозирующей муфты (5). Данная муфта в итоге  регулирует цикловую подачу ТНВД.

Принцип работы секции насоса

Принцип работы секции насоса заключается в следующем. При движении плунжера 1 вниз внутреннее пространство гильзы 12 наполняется топливом, и одновременно оно подается насосом низкого давления в подводящий канал 10 корпуса 11 насоса.

При этом открывается впускное отверстие 9, и топливо поступает в надплунжерное пространство 8. Затем под действием кулачка плунжер начинает подниматься вверх, перепуская топливо обратно в под­водящий канал 10 до тех пор, пока верхняя кромка плунжера 1 не перекроет впускное отверстие 9 гильзы. После перекрытия этого отверстия давление топлива резко возрастает и при рабочем давлении  топливо, преодолевая усилие пружины 5, поднимает нагнетательный клапан 6 и поступает в топливопровод.

Дальнейшее перемещение плунжера вверх вызывает повышение давления, превышающее давление, создаваемое пружиной форсунки, в результате чего игла форсунки приподнимается и проис­ходит впрыскивание топлива в камеру сгорания. Подача топлива про­должается до тех пор, пока винто­вая кромка 13 плунжера не откроет выпускное отверстие 3 в гильзе, в результате чего давление над плунжером резко падает, нагнетательный клапан 6 под действием пружины закрывается и надплунжерное пространство разъе­диняется с топливопроводом высокого давления. При дальнейшем движении плунжера вверх топливо перетекает в сливной канал 4 через продольный паз 2 и винтовую кромку 13 плунжера.

Нагнетательный клапан 6 разгружает топливопровод высокого давления, так как он снабжен цилиндрическим разгрузочным пояском 7, который при посадке клапана на седло обеспечивает увеличение объема топливопровода. Этим достигается резкое прекращение впрыскивания топлива и устраняется возможность его подтекания через распылитель форсунки, что улучшает процесс смесе­образования и сгорания рабочей смеси, а также повышает надежность работы форсунки.

Регулировка ТНВД ЯМЗ-238

От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс. Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования.

Зачастую ТНВД описываемой марки регулируется на таких стендах:

1. НЦ-108 (ЧССР).
2. Стар-12.
3. Минор-8.

Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем.

На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.

Измерительные приспособления

Чтобы проверить давление топливного насоса своими руками, нужно подготовить набор нехитрых приспособлений:

• манометр, рассчитанный на максимальное давление 10 Бар (1 МПа), подойдет прибор для проверки шин;
• шланг бензиновый внутренним диаметром 8 мм;
• колпачок для выкручивания золотников из колесных вентилей;
• зажимные хомуты 10–15 мм – 2 шт.

Для проведения замеров в других точках контура топливоподачи понадобятся самодельные переходники для подключения бензинового шланга с манометром. Если магистраль собрана на быстросъемных пластиковых соединениях, нужно купить один такой фиксатор со штуцером. Чтобы подключиться к резьбовому стыку, приобретите соответствующую трубку с гайками и разрежьте ее на 2 части.

Из инструментов и вспомогательных приспособлений вам понадобится:

• пассатижи;
• отвертка;
• обрезанная пластиковая бутылка небольшой емкости (до 1 л);
• ветошь.

Подключение манометра и замер в бензиновой рампе производится в любом удобном месте – открытой площадке, гараже либо на эстакаде. Если понадобится проверить сам бензонасос, нужно подготовить стандартный комплект инструмента для разборки узла, расположенного под задним сиденьем автомобиля. Для замены фильтра тонкой очистки горючего машину придется загнать на смотровую канаву.

Дизельное топливо

Дизельное топливо является одним из продуктов переработки нефти. В нем содержатся различные углеводороды (парафины, нафтены, ароматические и др.). Число атомов углерода, входящих в молекулы дизельного топлива, достигает тридцати. Основное качество дизельного топлива — легкость воспламенения при соприкосновении с горячим воздухом. Воспламеняемость топлива характеризуется цетановым числом. Чем выше это число, тем менее стойки к окислению молекулы топлива и легче оно воспламеняется. У дизельного топлива цетановое число составляет 40 — 50 (чаще всего 45).

Важной характеристикой топлива также является его вязкость при различных температурах. Для обеспечения нормальной работы двигателя топливо не должно застывать при низкой температуре (до -60 °С)

Кроме того, необходимо, чтобы топливо не было токсичным, обладало антикоррозионными и смазывающими свойствами, а также не создавало паровые пробки в топливопроводах при температурах до 50 °С.

Для автотракторных дизелей используется топливо марок А (арктическое), 3 (зимнее) и Л (летнее). Наиболее широко распространено топливо марок З (при отрицательной температуре воздуха) и Л (при температурах выше 0 °С).

Основные неисправности и ресурс топливных насосов

Внешние признаки неисправностей топливных насосов похожи на неполадки других систем двигателя:

• частичная потеря мощности, двигатель «не тянет»;
• замедленный отклик при активном нажатии на педаль «газа», двигатель «тупит»;
• неустойчивые обороты на холостом ходу;
• затрудненный пуск хорошо прогретого двигателя.

Системы питания автомобильных двигателей состоят не только из трубопроводов и качающих устройств. В них установлены фильтры грубой и тонкой очистки, регуляторы давления, переливные и обратные клапаны и электронные датчики контроля и управления.

Неполадки системы питания могут быть вызваны неисправностями других её компонентов, и не обязательно связаны с топливными насосами:

• Никто не застрахован от заливки в бак грязного или некачественного горючего на придорожной АЗС.
• Забившийся грязью сетчатый фильтр топливного модуля вызовет у владельца авто мысли об отказе электронасоса. Отложения парафина из «летней» солярки на фильтре грубой очистки или в отстойнике навлекут подозрения на подкачивающее устройство.
• Различные «очистители топливной системы» смывают отложения с днища и стенок топливного бака, забивают фильтры и сетки и, в конечном итоге, приходят в распылители форсунок.

Электрические центробежные устройства имеют наибольший ресурс про сравнению с другими типами топливных агрегатов, срок службы их достигает 200 тыс. км.

Подшипники скольжения, — втулки вала электродвигателя, изготовлены из малофрикционной бронзы и порошка графита. За весь срок службы двигателя дополнительная смазка втулок не требуется.

Распространённые «страшилки» про опасность работы электронасоса «всухую», при пустом топливном баке, необоснованны:

• Двигатель без горючего заглохнет сам и его системы отключит ЭСУД.
• Принудительно заторможенный «сухой» электронасос может выдержать под напряжением до пяти минут, после чего сгорит его предохранитель в цепи питания. Сам насос останется не повреждённым.

Загоревшаяся на приборной панели красная лампочка предупреждает водителя об уменьшении количества топлива в баке, а не об аварийной ситуации.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Дата добавления: 2018-05-02 ; просмотров: 1703 ;

Плунжерные подкачивающие насосы

Основной тип механических насосов низкого давления дизельных двигателей.

Монтируются непосредственно на блоке цилиндров двигателя.

Подпружиненный плунжер перемещается в цилиндрической полости корпуса эксцентриком на вспомогательном валу двигателя. Через впускной клапан солярка из подводящей магистрали всасывается в плунжерную камеру и выталкивается из неё рабочим ходом плунжера через выпускной клапан в напорную магистраль. Оба клапана шариковые.

Для устранения воздушных пробок в подводящем трубопроводе, подкачивающий плунжерный насос может иметь дополнительный ручной привод плунжера.

Плунжерные подкачивающие насосы развивают давление 30-40 бар, имеют большой запас по производительности.

Рабочий зазор цилиндр-плунжер около 3,0 мкм. При износе и увеличении зазора развиваемое давление резко снижается.

Смазывается плунжерная пара только топливом. От качества и свойств «солярки» зависит работоспособность всех топливных устройств плунжерного типа.

Центробежные топливные электронасосы

Современный центробежный топливный агрегат представляет собой электродвигатель постоянного тока, на валу которого напрессовано пластиковое рабочее колесо, многолопастная турбина.

Электродвигатель с рабочим колесом и деталями, направляющими поток, заключен в металлический корпус с пластиковой крышкой. Корпус имеет всасывающий патрубок, крышка — напорный патрубок и клеммную колодку. Крышка завальцована в корпусе, топливный агрегат неразборный и ремонту не подлежит.

При работе обмотки электродвигателя охлаждаются перекачиваемым топливом.

При использовании в качестве подкачивающего в системе питания дизельного двигателя, может быть смонтирован непосредственно в топливном баке или в любом участке магистрали, ведущей к ТНВД.

В топливных системах бензиновых впрысковых двигателей электробензонасос расположен в топливном модуле, погруженном в бензобак. Кроме него, в топливном модуле смонтированы фильтр грубой очистки, регулятор давления топлива, трубопроводы всасывания и «обратки», поплавковый датчик уровня топлива, проводка и разъём электропитания и управления.

Топливные центробежные электронасосы развивают давление от 2,0 до 10,0 бар, производительность, в зависимости от мощности двигателя автомобиля, от 75 до 200 и более л/час.

Потребляемый ток достигает 10 ампер и более.

Питание на электродвигатель подаёт силовое реле, управляемое ЭСУД. В цепи питания предусмотрен плавкий предохранитель, находящийся в общем блоке. При неисправностях топливного агрегата на приборной панели высвечивается символ «проверь двигатель» (check engine) и код ошибки.
