Три способа проверки датчика абс

2 разновидности датчиков давления

Правильное давление воздуха внутри покрышки – существенная часть безопасного использования машины. Отклонение этого параметра от рабочих пределов вызывает негативные последствия. Если плотность воздуха в шине снижается, возрастает расход топлива, увеличивается износ покрышки, ухудшаются устойчивость и управляемость транспорта. Если шины перекачаны, тормозной путь становится больше, увеличивается вероятность механического повреждения покрышек, также ухудшается управляемость.

Сенсоры давления в шинах нужны для того, чтобы предотвратить поездку машины с недокачанными колесами. Эта техническая возможность позиционируется как дополнительная опция. Поэтому многих водителей интересует вопрос, как установить датчики давления в шинах. В некоторых моделях машин (преимущественно представительского класса) устройства доступны в базовой комплектации. Сами сенсоры давления различаются по функционалу и сложности, что определяется методом производства и монтажа. В зависимости от лежащего в основе физического принципа выделяют два типа датчиков: электронные и механические.

1. Механические

   Выполнены в виде прозрачного колпачка небольшого размера, устанавливаемого прямо на ниппель. Содержат внутри клапан, замеряющий давление воздуха в покрышке.

   В зависимости от давления в колесе поднимается один из индикаторов – зеленый, красный или желтый. По цвету индикатора можно судить о плотности воздуха в шине. Так, желтый указывает на необходимость проверки, а красный – что подкачку нужно выполнить неотложно.

   Механические датчики обладают такими преимуществами, как малая стоимость, интересный дизайн, информативность (избавляют от необходимости замерять давление в каждой шине манометром), комфортность использования – сразу видна плотность воздуха в колесе, независимо от погоды и других условий.

   Минусами механических датчиков являются неточность отображения информации и доступность для кражи. Кроме того, оценить давление в покрышках таким способом реально только на неподвижной машине. Во время езды никакой информации с этих сенсоров получить невозможно.

2. Электронные

   Монтируются внутри воздуховода или на колпачки. Результаты измерений отображаются на отдельном дисплее, монтируемом на приборной панели или на брелоке хозяина транспорта. Сенсоры измеряют не только давление воздуха, но и скорость движения колеса, температуру шины, а самые продвинутые способны транслировать эти данные на смартфон водителя.

   Функция измерения температуры полезна для диагностики тормозной системы и подшипников ступицы. Если в данных узлах неполадки (допустим, затруднено вращение колеса), неизбежен нагрев диска, что, в свою очередь, повысит температуру шины. Система измерит этот параметр и оповестит владельца о превышении допустимых показателей. Его задача в этой ситуации лишь найти причину роста температуры сверх рабочих пределов.

   Система контроля давления на базе электроники включает 4 компонента: датчик, антенна, блоки питания и управления. Если каждый датчик оснащен своей антенной, то не составляет труда определить, в каком колесе проблемы.

   Автовладельцы также ценят в электронных датчиках функцию контроля давления прямо во время езды, то есть данные отображаются мгновенные. Главный минус – это их цена. Далеко не каждый хозяин авто может позволить себе потратить столь значительные деньги.

   Но не только по принципу работы классифицируют шинные датчики давления, также по способу монтажа. На ниппель закрепляются наружные. Они могут быть как чисто механическими, так и на основе электроники. Их плюсы в простоте установки, а минусы – в высокой вероятности утери при передвижении по некачественным дорогам или просто кражи.

   Большая надежность присуща внутренним датчикам. Их монтируют внутри воздуховода, по которому накачивается покрышка. Эти сенсоры содержат электронику, цена их больше наружных, также им необходимо периодическое техобслуживание. Выгодно отличаются благодаря большому сроку службы и точности измерений, на порядок превышающей механические.

   Подбирая сенсор, неплохо руководствоваться не только системами связи и отображения, но и информацией, как правильно установить датчик давления в шинах. Не лишним будет поинтересоваться точностью измерений. Конкретно этот параметр является краеугольным камнем правильности контроля, а значит, и обслуживания покрышек. Встраиваемые датчики отображают измеренное в шинах давление в барах. По мнению профессионалов, погрешность измерений должна составлять ±0,05 бар. Соответствующий этим критериям сенсор будет точнее, нежели большинство автомобильных компрессоров.

Описание датчиков системы управления двигателем ЗМЗ

Двигателем ЗМЗ производства Заволжского моторного завода оснащаются автомобили Газель и Волга. Силовые агрегаты такого типа оснащаются множеством различных датчиков и контроллеров, о предназначении которых должен знать каждый автовладелец. Что представляет собой ДМРВ, ДТОЖ, ДПКВ и другие регуляторы на ЗМЗ 406, вы можете узнать из этого материала.

Нитевой или пленочный датчик массового расхода воздуха на движках ЗМЗ 402, ЗМЗ 405, ЗМЗ 409 фиксируются на одной стороне к дросселю, а на другой — к воздушному фильтрующему элементу. Крепится он с использованием резиновых шлангов и фиксаторов. Предназначение элемента заключается в определении массы воздушного потока, который засасывается мотором. К колодке проводов ЭБУ устройство подсоединяется благодаря специальной контактной розетке. В зависимости от модели силового агрегата, на компоненте может располагаться специальный потенциометр, необходимый для регулировки содержания СО.

Давления масла

Контроллер давления масла ЗМЗ представляет собой устройство, предназначенное для преобразования механического усилия в импульс. Этот импульс может иметь разное напряжение. После того, как блок управления расшифрует сигнал, он сможет узнать о точном давлении жидкости в системе. Как известно, подача расходного материала на трущиеся элементы ДВС производится разными методами.

Место монтажа регулятора давления моторной жидкости

Если уровень давления снижается, это может свидетельствовать о недостатке уровня расходного материала в системе. Значительно реже это говорит о том, что вышел из строя масляный насос. В этом случае трение между элементами и узлами силового агрегата будет увеличиваться, соответственно, это приведет к повышенному износу компонентов. А иногда это даже может стать причиной их заклинивания. Если датчик давления масла выходит из строя, его необходимо максимально быстро заменить.

Температуры воздуха

Температурный контроллер устанавливается на ресивере мотора, его соединение должно быть герметичным. Это устройство обеспечивает контроль теплового состояния агрегата. В некоторых случаях симптомы неисправности данного элемента могут быть устранены путем обеспечения более лучшей герметичности соединения.

По своему устройству этот контроллер представляет собой стабилитрон (полупроводниковый). Его питание осуществляется от 5 вольт, поэтому девайс подключается к блоку управления (автор видео — Будни Газелиста).

ДТОЖ

ДТОЖ или датчик температуры охлаждающей жидкости монтируется на корпусе термостата. Устройство должно быть подключено наиболее герметично, поэтому для более качественного соединения используется герметик. Предназначение элемента заключается в контролировании теплового состояния силового агрегата.

Регулятор температуры охлаждения двигателя являет собой полупроводниковый стабилитрон, имеющий функцию обратного включения и питающийся от ЭБУ. Если девайс выйдет из строя, вероятнее всего, на приборной панели будет демонстрироваться неправильная температура мотора.

ДПДЗ

Датчик положения дроссельной заслонки монтируется непосредственно на дросселе, сверху, фиксируется этот элемент к узлу при помощи двух специальных болтов. Поскольку сама ось дросселя оснащена так называемой лыской, при монтаже контроллера ее необходимо будет совместить со шлицем на зажиме оси элемента. Чтобы соединение компонентов было наиболее плотным, дополнительно используется прорезиненный уплотнитель (автор видео о замене устройства — канал Igor48355).

Что касается предназначения ДПДЗ, то контроллер дроссельной заслонки ЗМЗ предназначен для выявления темпов и степени открытия дросселя. Сам по себе ДПДЦ — это обычный потенциометр с токосъемником, который перемещается по обозначенному радиусу так называемого токопроводящего сектора. Этот радиус составляет от 0 до 100 градусов.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

1. Бортовой компьютер выдает код ошибки системы АБС.
2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
3. Происходит блокировка колес при экстренном торможении.
4. Появление сигнала стояночного тормоза, когда тот отключен.

Основные причины неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:

1. Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
2. Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
3. Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
4. Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Все вышеперечисленные проблемы можно решить своими силами, иногда достаточно выявить проблему и произвести ремонт некоторых блоков АБС, чем производить полную дорогостоящую замену оборудования. Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями. Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

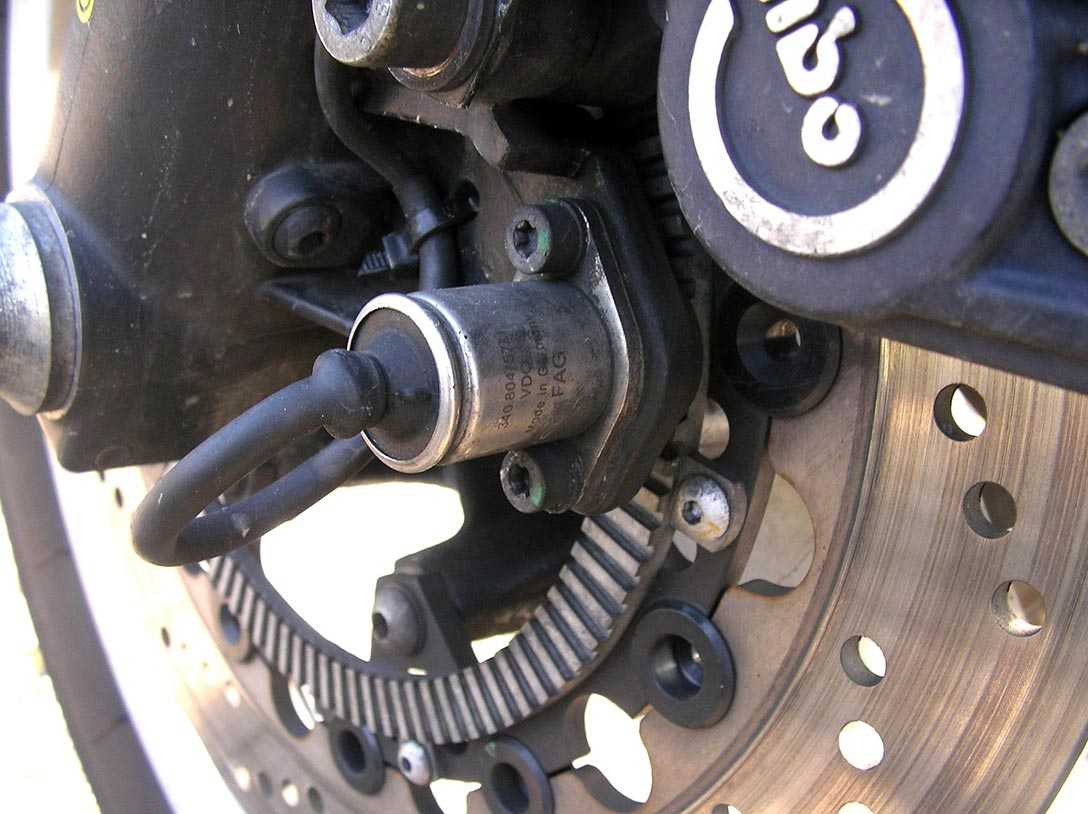

датчик АБС на колесе машины

Не редко на работоспособность блока влияет напряжение между клеммами аккумулятора. Если напряжение уменьшено до 10,5В или ниже, то система может сама резко выключиться через предохранительный блок. Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе. Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

Датчик детонации (ДД)

В задачу устройства входит выявление в силовом агрегате стуков из-за сильной детонации. Как правило, ДД монтируется в блоке мотора между 2-м и 3-м цилиндрами.

Сегодня на автомобилях применяется два типа таких устройств. Они бывают широкополосного и резонансного типа.

Первые контролируют и выявляют волны в диапазоне 6-15 кГц, а вторые — реагируют на звуковую частоту.

Отметим, что резонансные ДД почти не применяются, и их можно встретить на старых авто.

Полученные сведения собираются и передаются на ЭБУ машины. При выявлении детонации происходит смещение угла зажигания для удаления негативных последствий.

Неисправность ДД можно выявить по следующим признакам:

• ухудшение динамических параметров авто, к примеру, трудности при подъеме в гору;
• «плавание» ХХ;
• нестабильность в рабочем режиме;
• увеличение расхода горючего.

К причинам поломки ДД стоит отнести:

• проблемы с ЭБУ в виде программных сбоев;
• ухудшение контакта в месте соединения;
• прогорание прокладки под ДД;
• нарушение целостности проводки: обрыв, КЗ;
• повреждение датчика;
• ухудшение контакта между блоком мотора и корпусом ДД.

Для проверки датчика можно использовать разные способы. Наиболее распространенный — измерение напряжения на выводах, которое при воздействии на устройство должно достигать 20-30 мВ.

Можно измерить сопротивление, которое в спокойном состоянии около 500 кОм, а при постукивании повышается до 1-2 кОм. Более сложные варианты — применение диагностического сканера или осциллографа.

Также читайте – почему детонирует двигатель.

Датчик положения распред вала (ДПРВ)

Работает на основе эффекта Холла. Другое наименование — датчик фаз. Как и ДПКВ, контролирует угол положения распредвала и отправляет собранные данные к ЭБУ.

Последний сравнивает их с углом положения коленвала и после их обработки принимает решение о необходимости открытия топливных форсунок в определенный промежуток времени.

Находится в районе первого цилиндра возле шкива распред вала.

На двигателях старых авто, выпущенных до 2005-го, ДПРВ не ставился, из-за чего горючее в коллектор впуска подавалось в попарно-параллельном режиме. Две форсунки подавали топливную смесь одновременно, что было причиной повышения расхода.

На моторах с ДПРВ предусмотрен впрыск по фазам. Особенность в том, что открывается только одна форсунка, через которую и подается горючее. Местом установки на 8-клапанных моторах является ГБЦ возле 1-го цилиндра.

К признакам поломки ДПРВ относится:

• перевод мотора в аварийный режим с парным открытием форсунок;
• троение силового агрегата;
• выдача ошибки на «приборке» в виде Check Engine (Р0340/0341/0342/0343/0339);
• увеличение расхода топлива;
• блокировка КПП на одной скорости (как правило, на 1-й);
• рывки при движении;
• хлопки в выхлопной системе;
• потеря искры, трудности с пуском силового агрегата;
• при пуске двигателя первые 3-4 секунды стартер работает на «холостую», и лишь после этого происходит запуск.
• проблемы с разгоном при достижении 60 км/ч;
• мотор заводится и сразу глохнет на ХХ.

Причин поломки ДПРВ может быть много, поэтому выделим основные:

• износ из-за длительной эксплуатации, это происходит из-за постоянного действия высоких температур и вибраций.
• замыкание на кузов;
• появление влаги в соединителе;
• наличие стружки на корпусе ДПРВ;
• обрыв оболочки сигнального провода;
• перегорание предохранителя, через который питается ДФ;
• поломка высоковольтных цепей зажигания;
• выход из строя ЭБУ;
• замыкание в сети;
• неправильное подключение.

Для проверки измерьте напряжение между кузовом и сигнальным проводом. Оно должно быть +12 В.

Также проверьте сопротивление. Нормальный показатель — от 500 до 1000 Ом (может быть 1-2 кОм). Также проверьте изоляцию, наличие «массы» и целостность изоляции.

Современные датчики скорости

Гоадиентные датчики

Содержат постоянный магнит, полюс ко­торого обращен к зубчатому колесу. Его поверхность гомогенезирована тонкой ферромагнитной пластиной, на которой расположены два гальваномагнитных эле­мента на расстоянии примерно половины зубчатого интервала. Таким образом, один из элементов всегда находится напротив межзубного промежутка, а другой — напротив зуба. Измеряется различие в напряженности поля в двух смежных местоположениях на окружности. Выходной сигнал приблизи­тельно пропорционален отклонению силы поля как функции угла на окружности, поэ­тому полярность не зависит от зазора.

Тангенциальные датчики

Тангенциальные датчики отличаются от их аналогов градиентного типа способом по­лучения вариаций в полярности и напря­женности магнитного поля, в компонентах, расположенных касательно к окружности ро­тора. Варианты конструкции включают тон­копленочную технологию AMR (вытянутые резисторы с поперечными полосками) или резисторы из одного сплава, по полу- или полной мостовой схеме. В отличие от гради­ентных датчиков, их не требуется адаптиро­вать к конкретному шагу зубьев ротора, и они могут выполнять считывание в данной точке. Требуется локальное усиление, хотя их изме­рительный эффект на 1-2 порядка выше, чем у кремниевых датчиков Холла (рис. «Датчик оборотов AMR в виде датчика тангенциального поля» ).

При использовании интегрированного в подшипник датчика частоты вращения коленчатого вала, на общей рамке с вы­водами устанавливаются тонкопленочный анизотропный магниторезистивный датчик (AMR-датчик) и монолитная интегральная схема, производящая вычисления. С целью экономии пространства и защиты от влияния температуры, интегральная схема устанавли­вается под углом 90°.

Индуктивные датчики для контроля частоты вращения приводного барабана конвейера

В случае провисания или обрыва конвейерной ленты, нарушается технологический процесс. Этого можно избежать, используя индуктивный датчик контроля минимальной скорости. После установки датчика на приводной барабан конвейера, Ваша система автоматически отслеживает частоту его оборотов, тем самым держит под контролем состояние ленты транспортера. В случае неисправности (снижении частоты ниже установленного минимума) на устройство управления будет подан сигнал о неполадках в работе системы.

С помощью подстроечного резистора на датчике устанавливается минимальное пороговое значение частоты вращения приводного барабана (скорости движения ленты). Для того, чтобы датчик не выдал ложный сигнал по причине инерции конвейера, в нем предусмотрена величина задержки срабатывания при первоначальном запуске двигателя для разгона. В типовых датчиках она достигает 9 секунд, при необходимости — регулируется. Диапазон регулируемых частот: 0,1…2,5 Гц; 2…50 Гц

Вариант успешного применения датчика контроля минимальной скорости: контроль исправности грохота. Датчик запрограммирован на определенную частоту прохождения грохота мимо чувствительного элемента. И в случае, если частота меняется, датчик сигнализирует о сбое в работе грохота (из-за обрыва троса, выхода из строя двигателя или другой возможной причины).

Гарантия — 24 месяца

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327. Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса. Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору. А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить. От числа оборотов колеса, зависит частота напряжения и амплитуда.

Лампочки АБС

Пины крепятся на разъемы, а тестером замеряется сопротивление датчика абс. При замере норма сопротивления в пределах 800-1200 ОМ, но лучше заглянуть в паспорт и свериться с допустимой единицей. Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства. Когда все нормально показания будут такими:

• уровень сопротивления изоляции – больше 20кОм;
• ножка – датчик абс передний правый 7—25 Ом;
• ножка – датчик АБС задний правый 6–24 Ом.

Когда поломка выявлена при осмотре датчика, то ремонтировать его бессмысленно. Если неисправность не найдена, то вмешиваться в работу центрального блока самостоятельно не рекомендуется. Специалисты просмотрят коды неисправностей, ранее сохранённые в устройстве, и произведут соответствующие действия.

Индуктивные датчики скорости вращения

1. Постоянный магнит
2. Корпус датчика
3. Корпус двигателя
4. Полюсный контактный штифт
5. Обмотка
6. Воздушный зазор
7. Зубчатое колесо с точкой отсчета

Конструкция и принцип действия Датчик монтируется прямо напротив ферромагнитного зубчатого колеса (поз. 7) с определенным воздушным зазором. Он имеет сердечник из магнитомягкой стали (полюсный контактный штифт, поз. 4) с обмоткой (5). Полюсный контактный штифт соединен с постоянным магнитом (1). Магнитное поле распространяется через полюсный контактный штифт, проходя в зубчатое колесо. Магнитный поток, проходящий через катушку, зависит от того, попадает ли расположение датчика напротив впадины или зуба колеса. Зубец соединяет в пучок магнитный поток рассеяния, исходящий от магнита. Через катушку происходит усиление сетевого потока. Впадина, наоборот, ослабляет магнитный поток. Эти изменения магнитного потока при вращении зубчатого колеса индуцируют в катушке синусоидальное выходное напряжение, пропорциональное скорости изменения и числу оборотов двигателя. Амплитуда переменного напряжения интенсивно возрастает с увеличением числа оборотов (несколько мВ… > 100 В). Достаточная амплитуда присутствует, начиная с минимального числа оборотов от 30 в минуту.

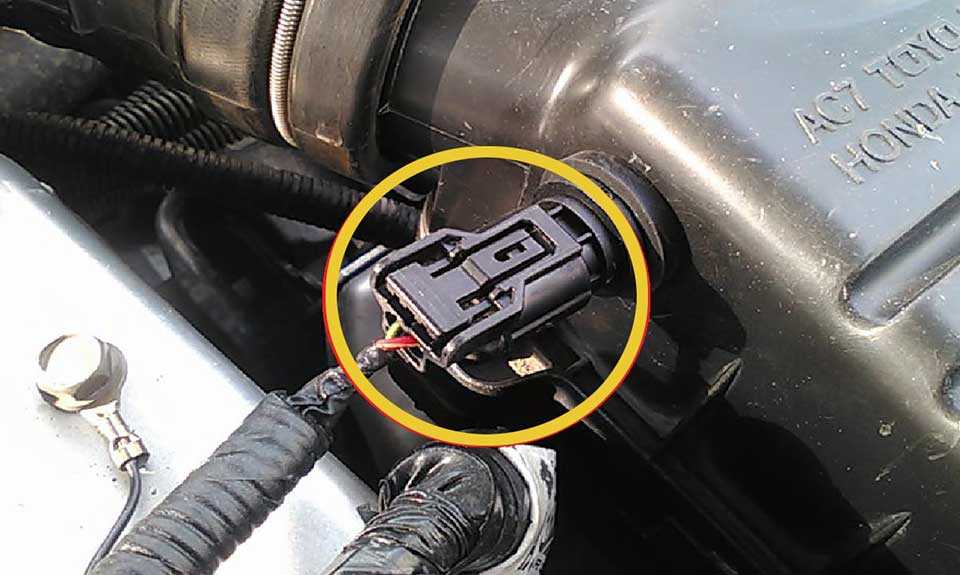

Датчик температуры всасываемого воздуха (ДТВВ)

Назначение датчика ДТВВ или IAT (английское сокращение) — подготовка оптимальной горючей смеси, необходимой для корректной работы силового узла.

Чаще всего устройство монтируется на кожухе воздушного фильтра или сразу за ним.

Главное условие, чтобы в месте установки проходил забор воздуха в силовой агрегат. Иногда ДТВВ является частью ДМРВ.

К признакам поломки можно отнести:

• нестабильность работы силового агрегата;
• «плавание» ХХ — резкое повышение или снижение;
• ухудшение динамических свойств;
• падение динамики;
• трудности с пуском силового агрегата;
• повышение расхода горючего, в частности, при больших морозах.

Причинами поломки ДТВВ часто являются:

• нарушение электрических соединений;
• поломка сигнальной проводки;
• небольшое напряжение;
• КЗ внутри ДТВВ;
• грязь на контактных соединениях.

Для проверки ДТВВ нужно проверить сопротивление с учетом изменения температуры.

В мануале к автомобилю должен быть график с интересующими данными. При этом существенные отклонения свидетельствуют о поломке устройства.

Также нужно проверить качество соединения проводов и померять напряжение на разъеме. Этот параметр при включенном зажигании должен быть на уровне 5 В.

В отличие от ряда других датчиков здесь возможно восстановление работоспособности без замены

В частности, проблему можно решить путем очистки, но действовать нужно осторожно

При этом помните, что настроить устройство не получится. Если чистка не дала результата, единственный выход — замена.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.
