Как поменять задний ступичный подшипник на приоре?

Подготовка к работе

Этот процесс лучше всего проводить при свете, если речь идет об улице. Подшипник представляет собой миниатюрный компонент. Будет идеально, если вы загоните Приору на смотровую яму. Разбирать мы будем деталь передней ступицы, так как это сложнее, чем проводить ту же операцию с задней ступицей, тем более без снятия стойки. А теперь к инструментам:

Накидные ключи на 17, 19.
Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
Головка на 30, желательно, чтобы она была оборудована надежным воротком.
Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.
Смазка WD-40.

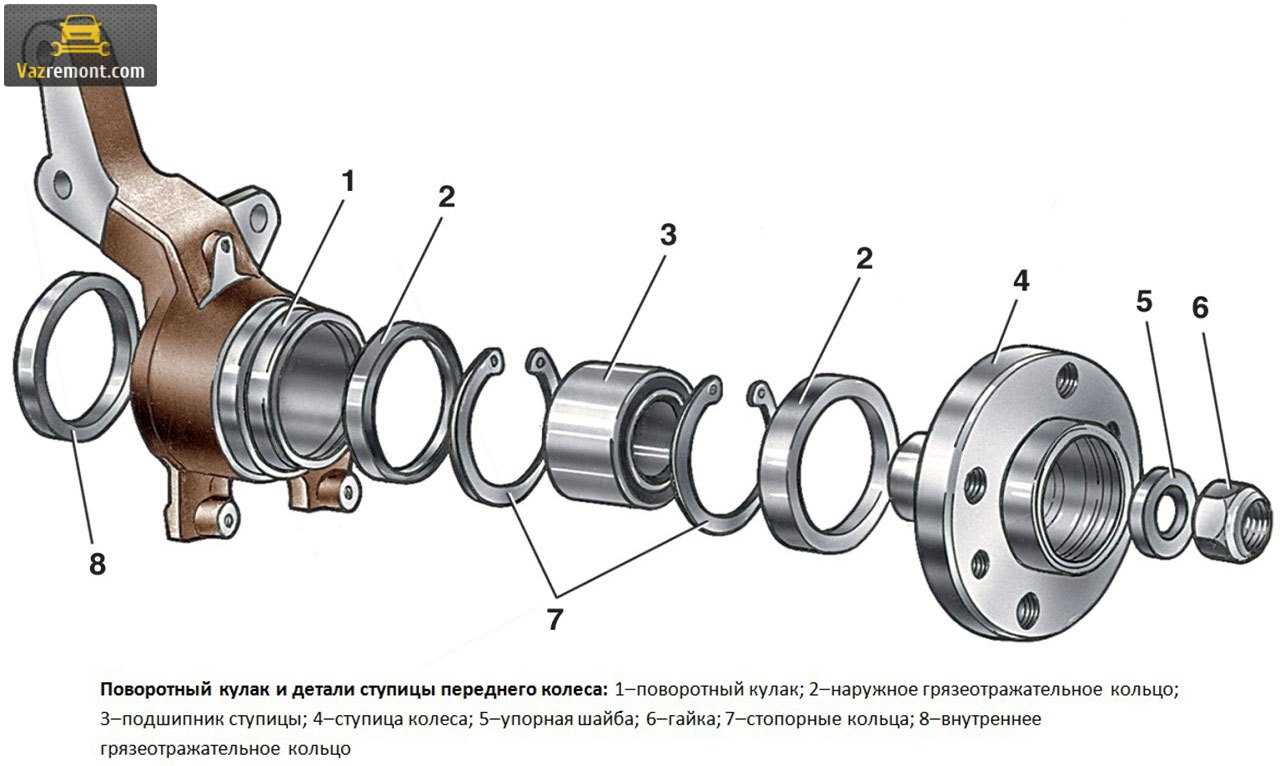

Замена подшипника ступицы переднего колеса

Заменить подшипник можно двумя способами. Первый — сняв поворотный кулак в сборе, второй — не снимая его с автомобиля. Работа показана на подшипнике ступицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично. Снимаем колесо.

Поддев отверткой, снимаем защитный колпак ступицы. Устанавливаем колесо и заворачиваем два болта его крепления. Опускаем автомобиль на колеса.

Бородком расправляем вмятый буртик гайки подшипника ступицы в двух местах. Зятягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса башмаки.

Головкой «на 30» ослабляем затяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо. Отворачиваем до конца гайку подшипника ступицы…

…и снимаем шайбу. Снимаем диск тормозного механизма переднего колеса (см. «Снятие диска тормозного механизма переднего колеса»). Отсоединяем привод правого колеса от ступицы (см. «Снятие приводов передних колес»). Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака. Для этого подсоединяем шаровую опору к кулаку…

…и спрессовываем ступицу, нанося удары через выколотку из мягкого металла. Спрессовать ступицу также можно с помощью диска тормозного механизма переднего колеса.

Пропускаем через два диаметрально противоположных отверстия в диске болты М12 × 1,25 мм длиной около 130 мм и вворачиваем их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессовываем ступицу. Затем чашечным съемником выпрессовываем подшипник из кулака, как показано ниже. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки болтов крепления амортизаторной стойки к поворотному кулаку, вынимаем болты (см. «Снятие амортизаторной стойки и ее разборка») и снимаем поворотный кулак.

Устанавливаем поворотный кулак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

Снимаем грязезащитное кольцо со ступицы.

Вставляем притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвигаем внутреннее кольцо.

Съемником спрессовываем внутреннее кольцо подшипника.

Щипцами для снятия стопорных колец снимаем стопорное кольцо.

Чашечным съемником выпрессовываем подшипник из поворотного кулака…

…и вынимаем его со съемником.

Вынимаем подшипник из съемника. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника. Устанавливаем в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом (см. «Приложения») и обязательно стопорим замятием буртика. Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

Так же не редко возникает вибрация, увеличивается люфт колеса, а в некоторых случаях шум переходит в скрежет — все эти признаки означают, что требуется немедленная замена переднего ступичного подшипника у Лады Приора. Если затягивать с ремонтом последствия могут привести к заклиниванию колеса, что приводит к не безопасным ситуациям на дороге.

Данная статья подробно расскажет о принципах выполнения замены ступичных шарикоподшипников (далее СП) на автомобилях семейства ВАЗ, в частности у Лады Приора. Инструкция сопровождается множеством фото и видео. Так же в материале представлена информация, о том как выбрать передний ступичный подшипник для Приоры по номеру, размерам, цене, производителю.

Замена подшипника ступицы заднего колеса Лада Приора (ВАЗ-2170)

Замену подшипника проводим при выходе его из строя — вой в зоне заднего колеса во время езды автомобиля, люфт и шум при вращении вывешенного колеса.

Снимаем барабан тормозного механизма заднего колеса (см. «Замена колодок тормозных механизмов задних колес»). Поддев отверткой…

…снимаем защитный колпак ступицы с резиновым уплотнительным кольцом.

Узким зубилом или отверткой выправляем замятый буртик гайки.

Головкой «на 30» отворачиваем гайку ступицы.
Снимаем гайку…

…и упорную шайбу.
Подшипник установлен на цапфе с переходной посадкой, поэтому пытаемся снять ступицу руками.

Снимаем ступицу в сборе с подшипником.
Если ступица не сходит с цапфы…

…спрессовываем ступицу универсальным трехзахватным съемником, упираясь его винтом в торец цапфы.
Демонтировать ступицу также можно, используя запасное колесо (со стальным диском) в качестве ударного съемника. Заворачиваем через отверстия крепления колеса два болта М12×1,25 длиной 120–150 мм в диаметрально противоположные отверстия ступицы на глубину, равную ее толщине.

Резкими ударами диска по головкам болтов снимаем ступицу.
При снятии ступицы…

…на цапфе может остаться внутреннее кольцо подшипника с сепаратором и роликами.

Зацепляем лапы двухзахватного съемника за торец внутреннего кольца подшипника.

Для установки лап съемника на цапфе выполнены две лыски.

Спрессовываем внутреннее кольцо подшипника с сепаратором и роликами и снимаем защитное кольцо подшипника.

Сжав щипцами, вынимаем из проточки ступицы стопорное кольцо подшипника.

Чашечным съемником выпрессовываем подшипник из ступицы.
При отсутствии съемника опираем ступицу на губки тисков…

…и выбиваем подшипник, нанося удары с помощью подходящей инструментальной головки или отрезка трубы по торцу внутреннего кольца подшипника.
Перед запрессовкой нового подшипника очищаем гнездо ступицы и наносим на нее тонкий слой смазки.

Запрессовываем подшипник в ступицу чашечным съемником, прикладывая усилие к торцу наружного кольца подшипника.

При отсутствии съемника подшипник можно запрессовать в тисках…

…приложив усилие к торцу наружного кольца через кольцо от старого подшипника.
После запрессовки подшипника устанавливаем стопорное кольцо в проточку ступицы. Надеваем ступицу в сборе с подшипником на цапфу.

Осторожно, легкими ударами молотка через инструментальную головку по торцу внутреннего кольца подшипника, напрессовываем ступицу с подшипником на цапфу до глубины, позволяющей наживить гайку. Если таким способом напрессовать внутреннее кольцо подшипника на цапфу затруднительно и приходится прикладывать значительные ударные нагрузки, можно применить другой метод

Для этого…

…шестигранником «на 10» отворачиваем четыре винта крепления цапфы к фланцу рычага подвески…

…и, поддерживая щит тормозного механизма, снимаем цапфу.

Для фиксации щита тормозного механизма вворачиваем на место один из винтов крепления цапфы.

В тисках, опираясь на торец внутреннего кольца подшипника, напрессовываем на цапфу подшипник ступицы до глубины, позволяющей наживить гайку на резьбовой наконечник цапфы.
Крепим цапфу со ступицей к рычагу подвески. Окончательно напрессовываем ступицу, затягивая гайку подшипника ступицы

Окончательную сборку проводим в обратной последовательности.

Видео по теме «Lada Priora. Замена подшипника ступицы заднего колеса»

Замена задних ступичных подшипников приора

Замена подшипника задней ступицы на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109 2108, 2114 и 2115

Как легко и быстро заменить подшипник задней ступицы ваз2114

Замена заднего ступичного подшипника на Приоре

Прежде чем мы приступим к ремонту, необходимо выполнить следующие подготовительные моменты:

Поднять заднюю часть автомобиля домкратом
Снять заднее колесо
Снять тормозной барабан

Теперь можно приступать далее к ремонту. При помощи головки и воротка откручиваем гайку крепления ступицы, как это показано на фото ниже.

2. Когда с этим справились, можно приступать к снятию ступицы в сборе с подшипником. Для этого удобнее всего воспользоваться специальным приспособлением — съемником с поворотными захватами.

3. Теперь при помощи ключа прокручиваем шток съемника по часовой стрелки, тем самым как бы стягивая ступицу с оси:

Результат проделанной работы показан на фото ниже.

4. Далее предстоит самое сложное — извлечь подшипник из самой ступицы. Для этого переворачиваем ее внутренней частью вверх и зажимаем в тиски. После чего при помощи щипцов стягиваем стопорное кольцо и вынимаем его.

5. И затем переворачиваем ступицу другой стороной, чтобы подшипник можно было «выдавливать» из ступицы вниз, или аккуратно выбивать его при помощи проставки или иного подручного инструмента. Конечно, по хорошему, понадобится пресс, но согласитесь, что ни у каждого автовладельца подобное оборудование есть в гараже.

Лично в этом примере была использована головка на 30 мм, а для ее удержания вороток с ней в паре. Небольшими ударами молотка, подшипник достаточно просто выбивается из ступицы.

Результат данной процедуры показан наглядно ниже.

6. Внутреннюю часть ступицы необходимо хорошо почистить, а также нанести смазку типа Литол во внутреннюю часть.

7. После чего можно производить замену подшипника — новый устанавливается в обратной последовательности. Для его запрссовки удобно использовать старый подшипник, и аккуратно при помощи молотка устанавливаем все на место.

Смотрим, как это выглядит на деле.

Также, вместо молотка можно все сделать более аккуратно и правильно, используя вместо пресса тиски. Думаю, что смысл данной манипуляции вполне понятен каждому. Запрессовываем подшипник до тех пор, пока не появится паз для установки стопорного кольца.

8. Опять-таки, при помощи щипцов устанавливаем кольцо на свое место и можно ставить ступицу на ось, предварительно смазав ее.

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

«Weber», каталожный код изделия – «BR 1118-3020»;
«Pilenga», артикул детали – «PW-P1313».

Продукция этих фирм зарекомендовала себя с хорошей стороны. Стоимость ориентировочно составляет 1 тыс. руб. Комплектность идентичная оригинальной поставке.

На практике выявлено, что для ступицы LADA Kalina может подойти подшипник от «ВАЗ-2108», но он на несколько сотых миллиметра уже. Эксперты не советуют склоняться к такой альтернативе, поскольку имели место случаи, когда изделие проворачивалось внутри ступицы.

Замена ступичного опорного подшипника Приора

Во время движения в районе переднего или заднего колеса может раздаваться неприятный треск. Обычно во время поворота он исчезает. Такое поведение ходовой части говорит о том, что ступичному подшипнику требуется замена. Неисправность случается практически у каждого автомобиля, который уже пережил большой пробег. На состояние подшипника передней или задней ступицы также влияет и манера вождения. Замена проходит довольно просто, но автомобилисту придется осуществить снятие стойки, а затем вести Приору на развал-схождение. Не хотите лишних затрат? Тогда читайте, как проводится замена ступичного подшипника без демонтажа стойки и последующего «развала».

Подготовка к работе

Накидные ключи на 17, 19.
Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
Головка на 30, желательно, чтобы она была оборудована надежным воротком.
Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.
Смазка WD-40.

Лада Приора, как и другие легковые модели этой марки, относится к автомобилям с передним приводом. В передней части гораздо больше деталей, отсюда и более сложный процесс демонтажа подшипника. Задний опорный компонент ступицы снимается по такой же схеме, времени на него вам потребуется меньше, поэтому в инструкции описан задний опорный подшипник.

Замена подшипника

Начинается процесс с развальцовывания гайки ступицы, после этого можно сдернуть крепление. Разбирать нам придется практически всю ступицы, поэтому каждое крепление, которое нужно будет открутить, следует смазать WD-40; Процесс выпрессовки старой детали
Все соединения рекомендуется прочистить, если вы это делать не планируете, то скобку можно не снимать;
Переходим к тормозному диску. Если ваша Приора относительно новая, то его можно снять даже руками. Не получилось? Подвиваем диск подходящим инструментом и демонтируем; Отсоединяем тормозной диск, чтобы добраться до подшипника
Переходим к шаровой опоре, откручиваем крепления и снимаем ее. Рулевой наконечник демонтировать не обязательно, если вы уверены в его прочности;
При помощи съемника извлекаем ступицы из кулака. Скорее всего, она выйдет вместе с кольцом, а сам опорный подшипник развалится у вас на глазах. Это подтверждение, что его пора сменить; Проверяем, чтобы в креплении не осталось частей старой детали
После этого нужно еще проверить кулак съемником, возможно там остались куски материала, после этого процедура снятия считается законченной;
Теперь можно переходить к установке новой детали. В первую очередь помещаем стопорное кольцо в кулак – делать это нужно с внутренней стороны. Берем съемник и загоняем новый компонент;
Работу нужно выполнять аккуратно, бить по новым деталям не рекомендуется. Запрессовка выполняется при помощи съемника; При помощи съемника запрессовываем новый ступичный подшипник
Закрываем деталь наружным кольцом, основная часть работы выполнена, осталось собрать узел в обратном порядке, не забудьте зачистить и смазать все соединения.

Какие лучше подшипники ставить на Приору?

Как проходит замена без демонтажа стойки, вы уже разобрались. Но у некоторых владельцев Лада Приора возникает вопрос, а что лучше подобрать – штатную деталь или альтернативную. Самое главное, чтобы это был шариковый компонент, роликовые не такие долговечные. Если варианта для Лада Приора в магазине не оказалось, то лучше взять деталь для Калины. Некоторые автомобилисты рекомендуют покупать более дешевые подшипники на «десятку», но лучше искать более современные варианты.

Видео по замене подшипника ступицы на Приоре ниже.

Замена передних и задних ступиц Ниссан Кашкай

От исправности каждой детали ходовой части автомобиля зависит не только безаварийность его эксплуатации, но и безопасность самого водителя.

Общие сведения

Ступица предназначена для фиксации колеса транспортного средства на оси вращения (цапфе) или балке моста. Данный элемент крепится к поворотному кулаку, который соединен с амортизационной стойкой. Стойка, в свою очередь, крепится к кузову автомобиля.

Ступица обеспечивает не только крепление колес, но и их вращение. Через нее передается вращательный момент оси коленвала на колесо. Если колеса являются ведущими, она представляет собой элемент трансмиссии автомобиля.

Ступичный подшипник обеспечивает соединение колеса со ступицей или поворотным кулаком. Кроме этого, он выполняет следующие функции:

минимизирует силы трения во время передачи вращательного момента;
распределяет радиальные и осевые нагрузки, идущие от колеса на ось и подвеску автомобиля (и обратно);
разгружает полуоси ведущего моста.

В автомобилях Ниссан Кашкай средний срок службы подшипников варьируется от 60 до 100 тысяч километров пробега.

Эксплуатация автомобиля с неисправным ступичным подшипником довольно опасна. В таких случаях возрастает риск потери контроля и управляемости транспортного средства на трассе.

Признаки неисправности узла

О том, что автовладельца в скором времени ожидает замена ступичного подшипника Ниссан Кашкай, могут указывать такие признаки как:

отчетливый гул при скорости 40-80 км/ч со стороны неисправности;
вибрация руля, педали газа и кузова без объективных на то причин;
посторонние стуки в подвеске;
уход машину в сторону при движении (примерно так же, как при неправильном сход-развале);
хруст, «бульканье», иные посторонние звуки с неисправной стороны.

Самый главный и частый симптом, свидетельствующий о неисправности подшипника – монотонный раскатистый гул, нарастающий при наборе скорости. Некоторые автовладельцы сравнивают его с ревом двигателя реактивного самолета.

Диагностика

Установить, с какой стороны раздается неприятный звук, можно во время движения авто, периодически сменяя скорость, поворачивая и притормаживая. Опытные владельцы Nissan Qashqai утверждают, что определить неисправную сторону можно на поворотах. Считается, что при повороте на «проблемную» сторону, гул обычно становится тише или исчезает.

Оценить степень и характер проблемы вручную можно следующим образом:

авто выставляют на ровную поверхность;
руками раскачивают по вертикали колесо в верхней точке.

Получить более точную информацию о состоянии узла можно и таким способом:

на диагностируемой стороне автомобиля устанавливают домкрат, поднимают машину;
вращают колесо, придавая ему максимальное ускорение.

Если во время вращения со стороны колеса будет слышен хруст или другие посторонние звуки, это свидетельствует о неисправности или износе подшипника.

Переднеприводные автомобили можно продиагностировать на подъемнике. Для этого после поднятия машины заводят мотор, включают передачу и разгоняют колеса до 3500-4000 оборотов. После заглушки двигателя с неисправной стороны послышится монотонный гул, скрип или хруст. Также на наличие проблемы укажет заметный люфт при раскачке и расшатывании колеса.

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

«Weber», каталожный код изделия – «BR 1118-3020»;
«Pilenga», артикул детали – «PW-P1313».

Замена подшипника ступицы переднего колеса

Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

Снимаем грязезащитное кольцо со ступицы.

Съемником спрессовываем внутреннее кольцо подшипника.

Щипцами для снятия стопорных колец снимаем стопорное кольцо.

Чашечным съемником выпрессовываем подшипник из поворотного кулака…

…и вынимаем его со съемником.

Какие лучше подшипники ставить на Приору?

Видео по замене подшипника ступицы на Приоре ниже.

Подшипник передней ступицы на Приоре ВАЗ 2170, как и на других Вазовских авто, часто выходит из строя, особенно, когда пробег переваливает за 80 000 км. Сначала появляется шум со стороны колеса, который может увеличиваться при разгоне. Так же не редко возникает вибрация, увеличивается люфт колеса, а в некоторых случаях шум переходит в скрежет — все эти признаки означают, что требуется немедленная замена переднего ступичного подшипника у Лады Приора. Если затягивать с ремонтом последствия могут привести к заклиниванию колеса, что приводит к не безопасным ситуациям на дороге.

Процедура замены

Если посмотреть на фото, то конструктивно все ОП выглядят примерно одинаково. Схема устройства передних стоек на разных автомобилях тоже имеет незначительные отличия.

Но это не дает оснований использовать, к примеру, руководство по ремонту Жигули в процессе замены опорного подшипника на автомобиле Рено Логан, Ниссан Альмера, Хендай Акцент или Митсубиси Аутлендер. Рекомендую вооружиться руководством по эксплуатации, которое прилагается к вашей машине. Даже если вы покупали подержанный автомобиль, а предыдущий владелец руководство вам не передал, найти его в сети или купить в магазинах не составит труда.

Именно это руководство к конкретному авто с конкретным двигателем является лучшим пособием по самостоятельному ремонту и обслуживанию. Чтобы вы понимали, о чем идет речь в процессе замены опорного подшипника, предлагаю ознакомиться с примерным процессом.

Я постарался выделить основные моменты, которые каждому из вас нужно обязательно знать.

Если подшипник полностью или частично сломался, то пытаться его ремонтировать не имеет смысла. Там нет элементов, которые бы подлежали восстановлению. Так что сразу смело покупайте новый подшипник. Его цена может составлять от пары сотен рублей.

Ослабьте натяжение гаек, которые крепят опору. На большинстве авто она находятся в подкапотном пространстве. Их 3 штуки.
Поднимите часть машины домкратом, где планируется ремонт. Снимите колесо.

Какие итоги можно сделать? ОП, то есть опорный подшипник, является сравнительно небольшим элементом подвески. При этом он играет огромную роль в качестве ее работы и безопасности управления автомобилем

Потому важно следить за его состоянием и вовремя проводить замену

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Когда возникают неисправности в передней подвеске авто, то одна из первых мер, которые должен предпринять его владелец, — проверить опорный подшипник, находящийся между опорой и верхней чашкой пружины. Для этого потребуется взяться рукой за «чашку» стойки (положить руку на опору) и покачать автомобиль. Постоянные резко меняющиеся нагрузки, в том числе и ударные в сочетании с абразивными частицами пыли способствуют износу составных частей подшипника опорной стойки и в конечном итоге полностью выводят его из строя. В результате он начинает люфтить, стучать, скрипеть или пищать, а шток амортизатора отклонятся от своей оси.

Схема работы опорного подшипника

Такие проблемы с его эксплуатацией могут привести к более серьезным последствиям в подвеске машины. Поскольку износ опорного подшипника повлечет нарушение углов установки колес, а следственно, — ухудшение управляемости авто и ускоренный износ шин. Как выполнить проверку, и какому производителю упорных подшипников отдать предпочтение при замене — обо всем этом мы расскажем подробнее.

Про замену

Что хочется сказать – меняйте подшипник правильно, самому сделать это достаточно сложно. Нужны как минимум пару съемников, а также знание подвески автомобиля. Не зря многие автопроизводители меняют полностью ступицу колеса.

При замене важно:

1) Запрессовывать подшипник можно только специальными ровными обоймами (идеально использовать корпус от старого). Не допускается запрессовка «телами качения».

2) Не допускать запрессовку острыми инструментами, которые могут повредить уплотнительное кольцо, что затем приведет к утечке смазки.

3) При запрессовки нужно держать правильный зазор и плоскость, не допускаются перекосы. Неправильный зазор – перекос приведет к быстрому выходу из строя.

НА этом все, в заключении хочется сказать, что я сам пару раз менял ступичный подшипник. В гаражных условиях, да еще если у вас нет навыков сделать это очень сложно (можно загубить новый), поэтому лучше не пожалейте денег отдайте на проверенную станцию. Сэкономите и нервы и деньги и силы.

НА этом все, читайте наш АВТОБЛОГ.
