Регулятор холостого хода (рхх) »» как работает, неисправности, проверка

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
Отверткой для разработки прокручиваем колесико.
Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

Откручиваем два винта. Достаем сломанный узел.
Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

отвертка крестовая;
отвертка плоская.

Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
Ослабив хомут, снимаем шланг на впускной трубе.
Демонтируем дефектный прибор, открутив два болта.
Производим замену прибора.
Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
Не исключено, что новая запчасть оказалась бракованной.
Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Замена и калибровка регулятора

Замена выполняется так:

Проверить на новой детали расстояние от посадочного места до иглы. Оно в норме составляет 23 мм;
Убрать минус с АКБ;
Удалить старый регулятор и заменить его новым;
Подключить аккумулятор;
Вставить ключ в замок зажигания и повернуть на один оборот. Заводить автомобиль не нужно. Примерно за 5 секунд датчик должен откалиброваться;
Выключить зажигание;
Запустить силовой агрегат и протестировать функциональность ДХХ. Для этого нужно проследить за оборотами на ХХ. Если они нормальные и все прежние неполадки исчезли, значит, работа выполнена правильно. Если процедура не помогла, желательно обратиться на СТО для профессиональной проверки и восстановления машины.

Ездить со сломанным датчиком можно. Это не запрещено ПДД. Но эксплуатация машины с такой проблемой не очень комфортна. Поэтому рекомендуется устранить её в разумные сроки.

Диагностика

Перед тем как проверить работу контроллера, выполняются следующие действия:

Производится затяжка рычага стояночного тормоза. Под колеса транспортного средства необходимо поставить противооткатные упоры.
Открывается моторный отсек автомобиля, от аккумулятора отсоединяется отрицательная клемма. Для этого ключом надо ослабить затяжку на фиксаторе.
Выполняется осмотр подкапотного пространства. Необходимо найти регулятор холостого хода.
От устройства отключается колодка с проводом.

Проверка вручную

Данный этап диагностики считается самым простым в плане реализации:

От устройства отключается колодка с проводами.
Выкручиваются два болтика, регулятор извлекается.
Производится подключение датчика к микропроцессорному блоку. Контроллер при этом надо держать в руках.
Выполняется запуск двигателя, желательно, чтобы это сделал помощник. В данный момент шток должен втянуться в катушку до конца. Это происходит в результате получения импульса от блока управления. Затем он должен выдвинуться на небольшое расстояние.

Проверка регулятора холостого хода вручную позволяет определить работоспособность штока. При ее выполнении можно убедиться, что деталь не сгибается и не заклинивает внутри устройства.

Но этот вариант проверки не дает 100-процентный результат. Возможно, установленная на автомобиле модификация датчика холостого хода не соответствует прошивке микропроцессорного блока. Шток выдвигается, но необходимая величина для его выдвижения неизвестна. Поэтому проверяется колодка и штекер, а маркировка имеется только на последнем.

При визуальной проверке необходимо произвести диагностику целостности электроцепей и катушек. Также следует проконтролировать состояния байпасного канала и иглы на предмет износа.

О выполнении проверки вручную, а также о других методах тестирования клапана холостого хода подробно рассказал пользователь Игорь Белов.

https://youtube.com/watch?v=zQf1vBy3MeE

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Импульсная проверка на самодельном стенде

Можно собрать самодельный прибор без чипов, его схема приведена ниже:

В оборудовании применяется зарядка на 6 вольт. Ее можно взять от мобильного телефона.
Колодки на разъемах приобретаются в любом тематическом магазине.
При диагностике сначала производится отключение датчика от микропроцессорного модуля. Выполняется проверка хода штока. Если световой индикатор самодельного стенда будет гореть ярко, это говорит о том, что шток регулятора неисправен. Если лампочка будет гореть в половину силы, то механизм исправен.

Схема простого самодельного стенда для диагностики

Цена такого оборудования составляет не менее 1500 рублей. Учитывая низкую стоимость датчика холостого хода, использование фирменного стенда экономически невыгодно.

Типичные неисправности

Проблемы с электрической проводкой становятся причиной обрыва питания. Также в разъемах могут окислиться контакты. Из-за ненадежного соединения диагностику провести трудно, и тогда неисправность может проявляться время от времени.

Типичной неполадкой является поломка электрического моторчика — загрязнение штока приводит к его некорректному ходу. Кроме этого, уплотнительное кольцо может разрушиться (вследствие чего начинается подсос воздуха), а шток — износиться. Исправный шток работает без «закусываний», «червяк» должен функционировать без проскальзываний.

Среди названных неисправностей самая распространённая — загрязнение штока. В каналах дросселя копится грязь. Если вы давно не чистили заслонку дросселя, наверняка именно нагар на штоке создает проблемы, но точно причину можно определить, только выполнив РХХ. Нужно снять устройство с дросселя, промыть его средством для очистки карбюратора.

Критического накопления грязи лучше не допускать, ведь повышенные нагрузки на электромоторчик способны сильно навредить этому элементу. Из-за повышенных нагрузок может выйти из строя резистор ЭБУ. Также нагрузка провоцирует сопротивление нагара движению штока. Стоит резистор недорого, но для его замены придётся обращаться в сервис, а там ещё возьмут и за работу.

Признаки неисправности регулятора холостого хода

Давайте разберем, какие отклонения работы мотора заставляют задуматься. Но при этом необходимо учитывать, что некоторые из них характерны и иным неполадкам, к примеру, плохому качеству применяемого топлива или выходу из строя датчика дроссельной заслонки. Однако есть и специфичные особенности.

Обороты нестабильны (произвольно повышаются или снижаются). Возникают «танцующие» звуки.
При выключении передачи двигатель полностью глохнет. Особенно заметной данная проблема становится на светофоре.
На холостом ходу мотор работает неустойчиво. Это отлично слышно: становятся явными перепады оборотов. Вдобавок может появляться вибрация силового агрегата, что крайне отрицательно воздействует на его работу. Как результат, уменьшается временной ресурс его службы.
После запуска двигатель отказывается функционировать на повышенных оборотах (вы нажимаете на газовую педаль, а реакции нет).
При включении некоторых электроприборов: кондиционера, печки, противотуманных фар или фар дальнего вида, происходит снижение оборотов мотора.

Данные неполадки в комплексе появляются, если ситуация запущена. Даже когда возникла одна из перечисленных, нужно принимать меры.

Как проверить регулятор холостого хода

Для проверки РХХ следует выполнить следующие действия:

Включить мультиметр в режим омметра с пределом измерения 0–200 Ом.
Подсоединить щупы прибора к выводам A и B регулятора. Замерить сопротивление. Повторить замеры для выводов C и D. У исправного регулятора сопротивление между указанными выводами должно составлять 50–53 Ом. Сопротивление между соседними парными выводами должно быть 50–53 Ом
Перевести прибор в режим измерения сопротивления с максимальным пределом. Произвести замеры сопротивления между контактами A и C, а после B и D. Сопротивление в обоих случаях должно стремиться к бесконечности.
При помощи штангенциркуля измерить вылет запорного штока регулятора по отношению к плоскости крепления. Он должен быть не более 23 мм. Если он больше этого показателя, провести корректировку положения штока. Для этого один провод (от плюсовой клеммы аккумулятора) подсоединить к выводу D, а другой (от массы) кратковременно подсоединять к контакту C, имитируя импульсную подачу напряжения от электронного блока управления. При достижении штоком максимального вылета повторить замеры.

Если величина сопротивления между перечисленными выводами не соответствует указанным показателям, или вылет штока больше 23 мм, регулятор холостого хода необходимо заменить. Пытаться ремонтировать устройство нет смысла. В случае обрыва или замыкания в обмотках статора, а именно эти неисправности являются причиной изменения сопротивления на выводах, регулятор восстановлению не подлежит.

Шток должен быть выдвинут на 23 мм

Чистка регулятора холостого хода

Если же сопротивление в норме и с длиной штока все в порядке, но он не двигается после подключения напряжения, устройство можно попытаться почистить. Проблема может заключаться в заклинивании червячного механизма, благодаря которому перемещается шток. Для чистки можно использовать жидкость для борьбы со ржавчиной типа WD-40 или её аналоги.

Жидкость наносится на сам шток в том месте, где он входит в корпус регулятора. Но не переусердствуйте: заливать средство внутрь устройства не нужно. По истечении получаса возьмитесь за шток и аккуратно покрутите его из стороны в сторону. После этого проверьте его работоспособность путём подключения проводов от аккумулятора к выводам D и C, как было описано выше. Ели шток регулятора начал двигаться, устройство снова можно использовать.

Видео: чистка РХХ

Как выбрать РХХ

При покупке нового регулятора особое внимание рекомендуется обращать на производителя, ведь от него зависит качество детали, а, следовательно, и срок её службы. В России регуляторы холостого хода для инжекторных автомобилей ВАЗ выпускаются под каталожным номером 21203–1148300

Эти изделия практически универсальны, так как подходят они и к «семёркам», и ко всем «Самарам», и к представителям ВАЗ десятого семейства.

С конвейера ВАЗ 2107 сходили со штатными регуляторами производства ОАО «Пегас» (г. Кострома) и КЗТА (г. Калуга). РХХ производства КЗТА сегодня считаются наиболее надёжными и долговечными. Стоимость такой детали в среднем составляет 450–600 рублей.

Установка нового регулятора холостого хода

Для установки нового РХХ необходимо:

Покрыть уплотнительное кольцо тонким слоем моторного масла.
Установить РХХ в корпус дроссельного блока, зафиксировать его двумя винтами.
Установить собранный дроссельный узел на шпильки коллектора, закрепить его при помощи гаек.
Подсоединить магистральные шланги охлаждающей жидкости, вентиляции картера и отвода паров топлива. Зафиксировать их хомутами.
Надеть и зафиксировать хомутом воздушный патрубок.
Подключить колодки проводов к регулятору и датчику положения заслонки дросселя.
Подсоединить трос привода заслонки.
Проверить уровень охлаждающей жидкости и долить её при необходимости.
Подключить аккумулятор и проверить работу мотора.

Как видите, ничего сложного ни в устройстве, ни в процессе проверки и замены регулятора холостого хода нет. В случае его неисправности вы без проблем сможете решить эту проблему без посторонней помощи.

Фильтр воздушной очистки

Фильтрующий элемент воздуха необходим для предварительного очищения воздуха от частиц пыли, грязи и сажи перед его смешиванием с топливом, и последующим попаданием в камеру сгорания.

Если фильтр Opel Astra H загрязнен, то воздух преодолевает повышенное сопротивление перед попаданием во впускной коллектор либо поступает в него с перебоями, что негативно сказывает на процессе смешивания с горючим. В результате этого можно ожидать:

Повышенных оборотов двигателя.
Увеличенный расхода топлива.

Для устранения неполадок достаточно заменить фильтр на новый. Лучше отдать предпочтение оригинальной продукции, так как в таком случае он прослужит дольше.

Принцип работы регулятора

Поломка или любые сбои в работе регулятора влияют на работу двигателя в целом. Мотор не может набрать необходимое количество оборотов в 800-1000 единиц (среднее значение для легковых автомобилей класса седан), происходят перепады мощности, сбои в подаче топливной смеси. После того, как автомобиль заведен, двигатель прогревает систему, обороты всегда слегка повышены, через некоторое время (10-40 секунд) обороты снижаются до нормы холостого хода.

Датчик позволяет силовому узлу набрать необходимое число оборотов после начала роботы и снизить их до параметра настроек холостого хода.
Регулятор поддерживает необходимое число оборотов двигателя, когда происходит переключение скоростей, включена нейтральная скорость, при остановке на светофоре.
Регулятор холостого ходя меняет число оборотов, позволяя двигателю быстро прогреться перед началом движения. Увеличение поступающего воздуха зависит от сигнала ЭБУ, который корректирует работу на основании показателей датчика коленвала.

Для бензинового двигателя наиболее трудоемким и сложным является именно работа на холостом ходу. В этот период топливная смесь поступает в систему достаточно медленно, может происходить недостаточное распыление. Если датчик забит, износилась игла, начинается быстрый износ двигателя в целом, мотор начинает глохнуть на светофоре, при начале движения заметны рывки мощности.

Замена датчика холостого хода на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Датчик холостого хода – благодаря нему у автомобиля холостой ход (Сокращённо ХХ) есть, если его убрать или если данный датчик выйдет из строя, то ХХ просто не будет и автомобиль постоянно глохнуть будет, но всё же данный датчик живет довольно долгую жизнь и на следующий день после покупки нового датчика он у Вас не выйдет из строя (Это если заводской хороший датчик), работает датчик по принципу регулятора ХХ (Это кстати самое правильное его название: «Регулятор Холостого Хода»), в двух словах, у датчика есть шток (Цифра 5), у дроссельного узла есть байпасный канал (Цифра 3), сама же дроссельная заслонка (Цифра 1) стоит в одном и том же положении пока машина работает на холостом ходу и пока двигатель работает, весь воздух который подаётся в него через воздушный фильтр, проходит не через заслонку, а именно через байпасный канал и в зависимости от того на сколько выдвинут шток у датчика, движок и работает, приведём пример, Вы заводите автомобиль и он прогревается пока двигатель холодный, первым делом в работу вступает ЭБУ (Мозги у автомобиля), он считывает показания с температурного датчика (Это тот который температуру двигателя определяет, а если быть более точнее, то температуру Охлаждающей Жидкости) и определяет движок холодный или уже прогрет, допустим ЭБУ посчитал с датчика что движок холодный, тогда в это время шток у датчика холостого хода полностью утапливается и в связи с чем, появляется большой зазор между штоком и байпасным каналом, благодаря чему воздуха будет гораздо больше залетать в сам двигатель автомобиля и ХХ увеличится, по мере прогрева, шток закрывает байпасный канал и оставляет совсем маленький зазор, благодаря чему ХХ падает до нормы (Автомобиль прогрелся).

Примечание! Чтобы заменить датчик ХХ, будет нужна: Отвёртка короткая (Длинной там не подлезть), а так же мульти-метра с функцией омметра и вольтметра благодаря которому можно определить работает датчик или же нет, ну и два провода понадобятся (Концы у них обязательно должны быть оголены или иметь крокодильчики)!

Где находится датчик холостого хода? Находит он на самом дроссельном узле и располагается под датчиком положения дроссельной заслонки, крепится датчик ХХ на двух винтах и к нему подсоединяется колодка проводов идущая от ЭБУ (Мозгов автомобиля), добраться до данного датчика у Вас не составит никакого труда, а для большего понимания, на фото чуть ниже датчик ХХ указан стрелкой.

Когда нужно менять датчик холостого хода? Когда датчик ломается, у него шток перестаёт ходить (Перемещаться), а вот в каком именно положении у Вас останется шток когда датчик выйдет из строя, никто не знает, как мы уже указали чуть выше, если шток полностью открыт повышается ХХ ход у автомобиля (Он может даже и до 1500 тыс., доходить), если он закрыт то наоборот ХХ уменьшается, в связи с этим, если датчик выйдет из строя в лютый мороз и при том условии что шток закрыт будет, то автомобиль попросту не заведётся, так как движку не хватит 800 тыс. оборотов, чтобы просто прогреться, если выйдет из строя в полностью открытом положении, то значительно увеличится расход топлива и двигатель работать громче будет и кой что ещё Вы должны знать, при езде, датчик ХХ тоже играет важную роль, а именно во время езды когда Вы ногу полностью убираете с газа, заслонка закрывается а шток чуть утапливается в датчик ХХ чтобы байпасный канал чуть приоткрылся, вить если шток будет полностью выдвинут, то байпасный канал окажется закрыт и зазора в дроссельной заслонки не хватит чтобы двигатель нормально запитался воздухом, одним словом, машина сразу же заглохнет после скидывания педали газа, если шток у датчика ХХ будет полностью выдвинут и закроет байпасный канал, через который тоже обязательно должно проходить чутка воздуха.

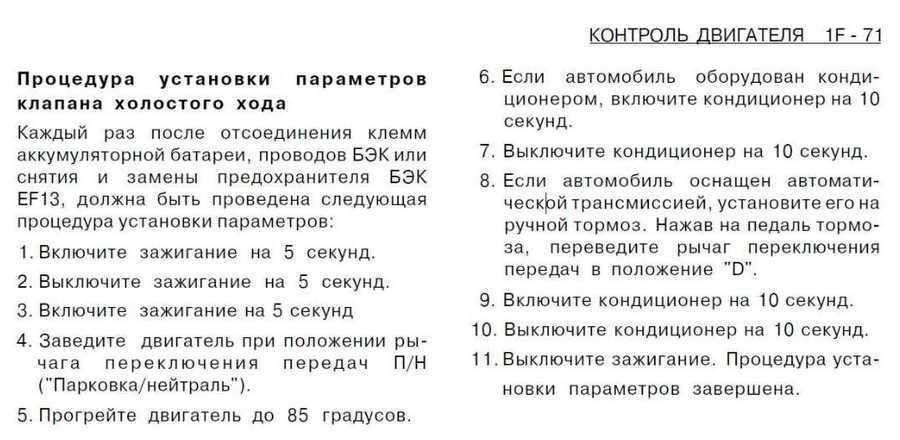

Как проводится процедура установки параметров клапана ХХ

Часто после замены или очистки регулятора владелец автомобиля устанавливает устройство на место, и продолжает эксплуатировать автомобиль. Это не правильно, и ведет к быстрому выходу из строя РХХ. Первоначально нужно провести процедуру установки параметров клапана. Это действие еще называется «сбросом счетчика РХХ». Проводить ее следует не только после установки нового датчика, но и после его снятия, а также в случае, если автомобиль обесточивался.

Как правильно сбросить регулятор, описано в инструкции к автомобилю, но так как никто ее не читает, то в итоге получается, что знают об этом единицы. Инструкция по сбросу счетчика РХХ имеет следующий вид:

Зажигание необходимо включить на 5 секунд
Затем отключить зажигание, и подождать 5 секунд
После этого снова включается зажигание на 5 секунд, и запускается двигатель
Ожидаем, пока двигатель не прогреется до температуры 85 градусов
При наличии кондиционера на автомобиле, следует включить его и подождать 10 секунд
Выключить кондиционер
Если на авто установлена коробка автомат, тогда следует выжать педаль тормоза, и переключиться в положение «D»
Снова включить кондиционер на 10 секунд и выключить его
Отключить зажигание

Процедура сброса клапана ХХ на этом считается завершенной. Инжекторные двигатели управляются за счет электроники, поэтому вышеописанная процедура является обязательной к выполнению.

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.

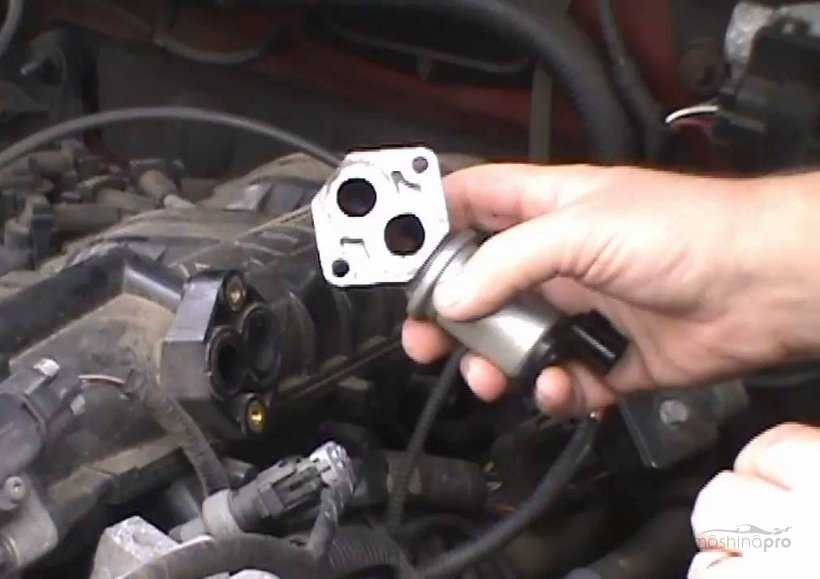

Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

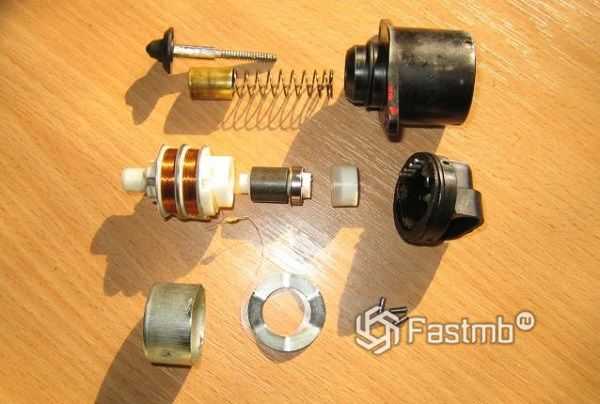

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …
