Как выставить зажигание на дизельном двигателе

Порядок регулировки

Необходимость установки впрыска возникает при замене топливного насоса высокого давления (ТНВД) или его монтаже после ремонта, а также после ремонта поршневой группы дизеля. Регулировку производят при условии исправной топливной аппаратуры, ТНВД и отрегулированном газораспределительном механизме дизеля. Процесс установки состоит из ниже описанных последовательных операций.

Установка первого цилиндра в такте « сжатия »

С правой стороны по ходу движения машины в стенке крепления двигателя к корпусу сцепления, над продольной балкой рамы трактора возле заливной горловины для масла — есть установочный щуп. Своей короткой резьбовой частью он ввёрнут в стенку крепления и длинной безрезьбовой установлен наружу. При необходимости установки первого цилиндра в положение такта « сжатия » щуп устанавливают в отверстие, длинной частью упирая его в маховик двигателя. Медленно проворачивая коленчатый вал дизеля, находят положение, при котором щуп попадёт в отверстие на маховике и зайдёт в тело детали полностью на 4-5 см

Важно не перепутать установочное отверстие с технологическими, балансировочными сверлениями маховика, которые по своей глубине гораздо меньше. Найденное положение соответствует опережению на 26 ̊ до подхода поршня первого или четвёртого цилиндра в ВМТ

Такое положение соответствует техническим требованиям Д 240 для установки начала впрыска топлива в цилиндр в такте « сжатия ». Для определения, в каком из цилиндров в первом или четвёртом начался такт « сжатия » нужно снять клапанную крышку. Пара закрытых клапанов укажет, в каком из двух цилиндров (первом или четвёртом) начался такт « сжатия ».

Установочный щуп на Д 240

Отсоединение привода насоса

Для установки синхронизации циклов работы двигателя и ТНВД нужно понимать, что соединяющий привод насоса через распределительные шестерни двигателя должен быть разъединён. Соединение привода осуществляется соединением отверстий приводной шестерни насоса 4 с регулировочными отверстиями специальной шайбы 5 по периметру через шлицевую втулку, закреплённую на валу насоса. Доступ к приводу осуществляется вскрытием передней крышки 8 насоса. Для разъединения отворачивают два крепёжных болта 3 с планкой 7 и демонтируют регулировочную шайбу со шлицевой втулки. В этом положении вращение колен вала не будет передаваться через привод распределительных шестерён на вал насоса 6.

Устройство привода ТНВД Д 240

Установка моментоскопа

После определения цилиндра в такте « сжатия » и отсоединения привода на топливный насос устанавливают моментоскоп на соответствующую питающую секцию насоса вместо трубопровода высокого давления, соединяющего секцию с форсункой цилиндра. Для более точного определения начала момента впрыска устанавливают ручной рычаг подачи топлива в максимальное положение. Для определения момента впрыска, при необходимости, прокачивают топливную аппаратуру ручной помпой насоса, удаляя воздух из системы.

Операции установки впрыска

Определение и установка момента подачи топлива

Проворачивая кулачковый вал ТНВД по часовой стрелке, и наблюдая за уровнем топлива в трубке прибора нужно определить положение вала насоса в момент начала подачи топлива в данной секции. Моментом начала подачи будет положение, при котором уровень топлива в трубке прибора начнёт повышаться, сдвигаясь в результате начала цикла подачи, набегая кулачком вала ТНВД на толкатель плунжера соответствующей секции

Очень важно определить, наблюдая за уровнем топлива в моментоскопе, начало этого цикла

Привод ТНВД с регулировочной шайбой в сборе Регулировочная шайба привода ТНВД Шлицевая втулка в приводе ТНВД Установочный щуп двигателя Д 240

Установка положения регулировочной шайбы привода насоса

Определив момент начала впрыска на секции положением вала ТНВД, соединяют привод насоса, устанавливая шлицевую регулировочную шайбу на шлицевую втулку. Крепёжные болты с планкой заворачивают в максимально совпавшие отверстия шайбы и фланца приводной шестерни насоса. При этом болты должны входить свободно без закусывания. Затем устанавливают крышку насоса, затягивая три болта по периметру крышки. Регулировочным центральным винтом в крышке регулируют осевой зазор приводной шестерни. Для этого отворачивают контргайку винта, заворачивают его до упора в планку шайбы и отворачивают на 1/3 или 1/2 оборота, после положение фиксируют контргайкой.

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.
В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Как проверяется точность значения впрыскивания топлива

Расхождение в показаниях не должно превышать 1°. Чтобы проверить точность выставления угла опережения подачи на ЯМЗ-238 необходимо:

• Поставить фиксирующий элемент из выточки на маховом колесе, не закрепляя его в верхнем положении.
• Прокрутить коленвал на полтора оборота.
• Умеренно прокручивать коленвал и наблюдать за топливом в стеклянной камере измерительного прибора.

Двигатель ЯМЗ 238

Когда в камере горючее начнёт перемещаться, отметки на кожухе вращательного колеса должны совпасть с цифровым значением, указанным на торцевой части муфты ОВТ. Либо засечка на рабочем колесе коленчатого вала должна быть напротив отметки с похожей цифрой на корпусе распределительных шестерен.

Если в начале перемещения топлива в камере совпадение отметок ещё не состоялось, нужно отвернуть крепёжные болты, потом прокрутить полумуфту валика мотора на фланце в противоположном направлении кручения, затянуть обратно крепёжные болты, и снова проверить положение угла опережения впрыскивания топлива.

Действия, указанные выше, нужно выполнять с наличием специального оборудования. Если нет достаточного опыта, знаний и материально-технической базы для правильного выставления зажигания двигателя и регулирования ТНВД, с этим вопросом лучше обратиться к профессионалам. Неправильно установленный УОВТ – причина серьёзных, дорогостоящих и, зачастую, не подлежащих восстановлению поломок.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители  отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»)

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем  отдельные элементы протираются, затем производится обратная сборка.  Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос,  также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля.  Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору  поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Последствия неправильной регулировки момента впрыска

В завершение стоит отметить, что перечисленные выше действия в отношении регулировки двигателей ЯМЗ желательно выполнять, имея должный уровень подготовки. Кроме этого, нужно специальное оборудование, позволяющее регулировать параметры двигателя с требуемой точностью. Недостаточная квалификация и самодельные устройства способны не только усугубить ситуацию, но и привести к необратимым поломкам двигателей.

Одним из самых распространенных следствий неверных действий по отношению к мотору является уменьшение ресурса эксплуатации агрегата. Непрофессионализм также влечет за собой снижение мощности двигателя и перерасход топлива

Поэтому важно правильно трактовать признаки, характерные для раннего или позднего зажигания

При раннем зажигании ощущается жесткость работы мотора, наблюдается неприятный звон и обильный белый дым. Для позднего зажигания характерны увеличение дыма, сниженная тяга мотора, перегрев силового агрегата и некорректный набор оборотов мотором наряду с вибрацией.

Опытные водители способны быстро определить момент, когда необходима установка зажигания. Новичкам же следует как можно быстрее обратиться в специализированные центры по ремонту: регулировку зажигания, как и установку такой детали как вал вторичный КПП ЯМЗ 238, должны выполнять специалисты, обладающие опытом и необходимым оборудованием.

Установка угла опережения зажигания

• С помощью рожкового ключа, в этом случае, это ключ на «13», ослабляем гайку крепления трамблёра;
• Затем, вращая корпус трамблёра по часовой стрелке, совмещаем центр бегунка с риской на корпусе;
• Затягиваем крепёжную гайку.

На этом первоначальная установка зажигания выполнена. Бегунок в данный момент установлен как раз напротив вывода 1 цилиндра на крышке трамблёра.

Бегунок на 8 клапанном двигателе двигается только по часовой стрелке, а напротив часовой движется только на 16-клапанном. Порядок расположения проводов на крышке трамблёра, соответствует работе цилиндров 1-3-4-2.

В крышке изнутри видим выводы, по которым бегунок, крутясь, распределяет искру по высоковольтным проводам. Попутно нужно почистить бегунок и внутри крышки ветошью от налёта графита.

Как видим, установить зажигание можете своими руками этим методом либо обратиться на СТО, где угол опережения зажигания выставят по стробоскопу.

Автор видео Андрей Северный (см. внизу видео) делает следующим образом. Поворачивая корпус трамблёра немного против часовой стрелки, выставляет пораньше зажигание и запускает двигатель. Если детонации нет, то так и оставляет для дальнейшей эксплуатации авто.

Если же есть детонация, то поворачивает по часовой стрелке, делая зажигание немного позднее.

Получается, что при проворачивании корпуса против часовой стрелки, трамблёр двигается навстречу бегунку и, следовательно, искра в цилиндре произойдёт пораньше.

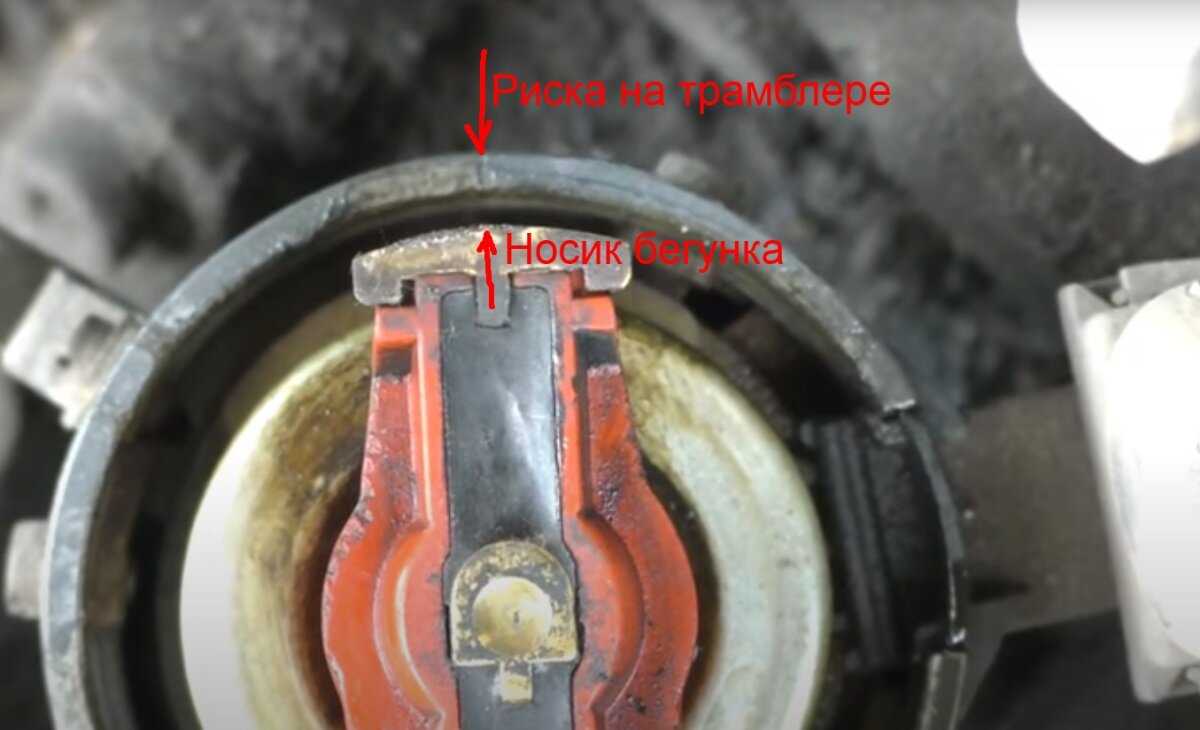

И вот у нас бегунок смотрит против метки на корпусе. Затем одеваем крышку трамблёра и поднимаем фиксаторы крышки.

Проверка метки газораспределения

В этом положении проверим метки газораспределения, для чего снимаем защитный кожух, который крепится двумя гайками.

Как сняли кожух, на тыльной стороне шкива распределительного вала можно увидеть метку в виде лунки. На некоторых моторах метка находится на лицевой стороне шкива, и она должна совместиться с меткой на кожухе.

Аналогично меняется и ремень ГРМ. На маховике устанавливается «0», бегунок ставится напротив риски на корпусе трамблёра, и совмещаем метки на ремне газораспределения.

Нужно демонтировать два шкива, пластиковую защиту и отпустив натяжной ролик, снимаем старый ремень ГРМ. Затем ставим новый ремень, проверяем, что все метки на месте и ставим снятые элементы.

Итак. Заводим двигатель и посмотрим, как он себя поведёт после установки зажигания. Запустили мотор и видим, что при резких подачах газа, двигатель плохо отзывается.

Откручиваем крепёж трамблёра и проворачиваем корпус влево, чтобы сделать зажигание немного раньше. Затягиваем гайку крепежа и запускаем двигатель вновь для проверки работы.

После запуска видим, что мотор стал сразу хорошо отзываться на нажатия педали газа, стало быть, зажигание установлено правильно. Детонации при этом не слышно. Сейчас необходимо проверить работу двигателя на ходу.

Проверка работы двигателя на ходу

Для этого мотор прогреем и можно выезжать на дорогу для проверки. При резком разгоне, либо когда машина нагружена, то возможна детонация, которая должна быть еле заметная и кратковременная.

Если же при проверке детонация длительная, то необходимо корпус трамблёра отпустить и провернуть его немного по часовой стрелке и вновь проверить двигатель в движении.

Главное — не путать передачи, включив вместо 2-й, четвёртую передачу, когда раздаётся длительный цокот из-под капота.

При правильной установке момента зажигания двигатель не должен тупить, и вяло отзываться на  газ, но при этом не должно быть детонации. Нужно найти «золотую» середину.

Смотрите на видео, как машина идёт на 5-той передаче, где-то 60 км/ч. При нажатии на педаль акселератора проскочила лёгкая еле заметная детонация. Значит, в этом случае, найдена золотая середина при установке угла опережения зажигания. Двигатель отзывается хорошо и не детонирует.

При этом машина отлично отзывается на педаль газа. Можно чуток установить пораньше, но можно оставить и как есть.

Установка по меткам на грм ямз

Распределительный вал устанавливаем в блок цилиндров в сборе с шестернями, предварительно проверив расположение толкателей.

Ремонтные размеры опорных шеек распределительного вала должны соответствовать ремонтным размерам отверстий втулок, запрессованных в блок цилиндров.

Перед постановкой шейхи распределительного вала обильно смазываем дизельным маслом и совмещаем установочную метку «П» (см. рис. 5) на зубе ведущей шестерни 5 привода топливного насоса с меткой «П» на длине зуба ведомой шестерни 7 привода ТНВД.

При совмещении отверстий упорного фланца с отверстиями в блоке цилиндров необходимо фланец положить так, чтобы он перекрыл отверстие, под ось толкателей в блоке цилиндров.

В совмещенные отверстия ввертываем два болта с замковыми шайбами. Усики замковых шайб должны войти в отверстия упорного фланца, а концы шайб, после затяжки болтов, отгибают и прижимают к граням.

После окончательной затяжки болтов распределительный вал должен вращаться легко, без заеданий.

Окружной зазор в зацеплении шестерен должен быть в пределах 0,09 – 0,22 мм; проверяем зазор в трех равнорасположенных точках, при положении блока двигателя картером вниз.

Устанавливаем коленчатый вал двигателя. Подробную технологию установки коленчатого вала смотрим в статье «Установка коленчатого вала на двигатель».

Установка крышки шестерен распределения, привода вентилятора, кронштейна передней опоры двигателя и шкива коленчатого вала.

Перед установкой крышки шестерен распределения привалочную плоскость протирают, смазывают герметиком и устанавливают правую и левую прокладки крышки.

При установке прокладок не допускается наличие морщин, надрывов и перекрытие прокладками соединительных каналов.

Для предохранения сальника коленчатого вала в крышке от повреждения на передний конец коленчатого вала надеваем предохранительную оправку (рис. 6) и смазываем сальник дизельным маслом.

Крышку шестерен распределения устанавливаем на штифты блока цилиндров, предварительно протерев привалочные плоскости, и закрепляем десятью болтами с плоскими и пружинными шайбами.

Привод вентилятора устанавливаем на шпильки крышки шестерен распределения, предварительно установив прокладку. При этом шестерня привода вентилятора должна войти в зацепление с шестерней распределительного вала.

Привод вентилятора крепим четырьмя гайками с подложенными шайбами.

Верхнюю крышку блока цилиндров устанавливаем на шпильки и крепим двумя болтами и пятью гайками с подложенными плоскими и пружинными шайбами.

Перед установкой крышки необходимо протереть привалочную плоскость и установить на шпильки прокладку. При креплении крышки болт и гайку под кронштейн генератора окончательно не затягиваем.

Затем устанавливаем на верхнюю крышку прокладки заглушки люка и саму заглушку, которую крепим четырьмя болтами с подложенными пружинными шайбами.

Кронштейн передней опоры двигателя устанавливаем на крышку шестерен распределения и крепим четырьмя болтами с подложенными пружинными шайбами.

Болты должны быть затянуты моментом 90—1 10 Нм (9-11 кгсм). Перед установкой передней опоры необходимо протереть привалочные поверхности.

При установке шкива коленчатого вала необходимо провернуть коленчатый вал в положение для запрессовки сегментной шпонки и запрессовать ее в шпоночный паз переднего конца коленчатого вала.

Затем протираем посадочные поверхности и напрессовываем на передний конец коленчатого вала шкив до упора в бурт и закрепляем болтом с подложенной шайбой.

При напрессовке шкива на передний конец коленчатого вала используем пневматическое приспособление (рис. 7).

Для этого на трубу 3 устанавливают шкив, ввертываем рукояткой 12 тягу 1 в отверстие коленчатого вала под болт крепления шкива.

Совмещаем паз в шкиве со шпонкой на переднем конце коленчатого вала и подаем воздух в цилиндр 10 открытием крана 9.

При перемещении поршня вместе с трубой З и втулкой 4 осуществляется напрессовка шкива.

Для удобства работы приспособление подвешиваем на балансире за серьгу 8.

Давление воздуха в системе должно поддерживаться в пределах 0,5—0,6 МПа (5—6 кгс/см 2 ).

Установка картера маховика, маховика и вентиляционной трубки.

Для установки картера маховика необходимо блок цилиндров повернуть на 90° задним торцом вверх, протереть и смазать герметиком привалочную плоскость блока цилиндров под картер маховика.

Затем устанавливаем прокладку картера маховика на установочные штифты на блоке цилиндров и предохранительную оправку (рис.

Регулировка топливных насосов высокого давления

Регулирование ТНВД должно производиться на специальных стендах высококвалифицированными специалистами. При регулировке насоса следует использовать стендовые форсунки или форсунки, с которыми насос был установлен на двигателе, помечая при этом номер каждой форсунки в соответствии с цилиндром. Перед проверкой и регулировкой насоса высокого давления все форсунки (если используются форсунки с двигателя) должны быть тщательно проверены и отрегулированы на специальном стенде в соответствии с техническими условиями для данного типа и модели форсунок. После регулировки насоса каждую форсунку следует устанавливать на цилиндр, соответствующий секции насоса, которую регулировали совместно с этой форсункой.

Общая работоспособность плунжерных пар насоса может оцениваться при помощи стендовых форсунок, отрегулированных на давление начала впрыска, превышающее номинальное в 1,8…2 раза. Если в этом случае насос обеспечивает подачу, значит плунжерные пары в нормальном состоянии.

***

Регулировка цикловой подачи

Основная регулировка топливного насоса – регулировка количества и равномерности цикловой подачи на номинальном режиме. Для этого рейку ТНВД (или дозатор у одноплунжерного насоса) специальным винтом устанавливают в положение номинальной подачи. При номинальной частоте вращения замеряют цикловую подачу всех секций, контролируя уровень топлива в измерительных пробирках для каждой секции насоса.

Для контроля величины цикловой подачи по секциям насоса используются стеклянные градуированные пробирки, закрепленные на испытательном стенде и присоединенные к выпускному штуцеру секции, либо (в современных стендах) по дисплею, на котором визуально отображается цикловая подача по секциям испытываемого ТНВД. Цикловая подача должна соответствовать техническим условиям на насос и корректироваться для конкретной модели двигателя.

Отклонение по секциям (неравномерность подачи) допускается не более 3…5%. В противном случае у насосов серии 33 (КамАЗ) и 60 (ЗИЛ) ослабляют крепление корпуса секции и поворачивают его, переставляя на один-два зуба стопорную шайбу корпуса. У некоторых насосов (4УТНМ, ЯЗДА, ЧТЗ) для крепления секций предусмотрены специальные хомуты, которые при необходимости ослабляют и корректируют цикловую подачу поворотом корпуса секции.

Регулирование угла опережения начала подачи

Проверку и регулировку этого угла осуществляют на стенде.

В рядных насосах на первую секцию, а в V-образных насосах серии 33 – на восьмую секцию устанавливают моментоскоп – стеклянную трубку, соединенную через резиновый патрубок с топливопроводом высокого давления (см. рисунок). Рейку устанавливают в положение номинальной подачи и вращая вручную вал насоса (за муфту опережения впрыска), заполняют трубку моментоскопа топливом. Отвернув вал обратную сторону, и затем медленно вращая его вперед, определяют момент, когда поверхность топлива (мениск) в трубке моментоскопа дрогнет. Вращение останавливают. При этом лимб стенда покажет угол до оси симметрии кулачка привода плунжера. Этот угол должен соответствовать техническим условиям для данного конкретного насоса. Так, для восьмой секции насоса серии 33 (КамАЗ) этот угол должен составлять 42…43˚, а для первой секции насосов 4УТНМ — 56˚.

После проверки первой (или восьмой) секции, моментоскоп устанавливают на остальные секции соответственно порядку работы цилиндров двигателя. Отклонение углов опережения впрыска по секциям не должно превышать 20′.

С целью регулировки угла опережения начала подачи в насосах серии 33 (КамАЗ) заменяют пяту толкателя, которую выпускают 18 ремонтных размеров. В насосах типа УТНМ, ТН, ЯЗДА для этих целей перемещают винт толкателя плунжера. После регулировки секции этот винт стопорят контргайкой.

***
