Предохранители и реле volkswagen passat b6: назначение

Салонный модуль предохранителей

Все элементы модуля предохранителей пронумерованы, а их распиновка предоставлена в таблице. Распиновка модуля предохранителей

Защищаемая электросеть или устройство Номинальное значение, А Цветовая маркировка Номер на схеме
Лампочка ближнего света, правая головная оптика 10 Красный F1
Лампочка ближнего света, левая головная оптика 10 Красный F2
Подсветка номерного знака и панели приборов 10 Красный F3
Электропривод люка, контроллер регулировки клиренса задней подвески, привод дворника стекла заднего обзора 15 Синий F4
Омыватель стекла заднего обзора, омыватель лобового стекла, привод дворника стекла заднего обзора 15 Синий F5
Привод вентилятора салонного отопителя, компрессор кондиционера 20 Желтый F6
Лампочка габаритной подсветки, левая сторона 10 Красный F7
Лампочка габаритной подсветки, правая сторона 10 Красный F8
Подогрев стекла заднего обзора, подогрев наружных зеркал 20 Желтый F9
Лампочки передних противотуманных фонарей, лампочки задних противотуманных фонарей 15 Синий F10
Лампочка дальнего света, правая головная оптика, 10 Красный F11
индикатор включения дальнего света на приборной панели
Лампочка дальнего света, левая головная оптика 10 Красный F12
Двухтональный клаксон, вентилятор радиатора охлаждения двигателя 10 Красный F13
Подсветка ручки селектора автоматической КПП; 10 Красный F14
Лампочка света задней передачи;
Индикатор температуры ДВС;
Мотор привода зеркал заднего вида;
Подогрев водительского и пассажирского автокресла;
Подогрев жиклеров омывателя лобового стекла.
+12В питание карбюратора, +12В питание блока управления ДВС 10 Красный F15
Подсветка панели приборов, подсветка отделения для перчаток 15 Синий F16
Лампочки поворотников, перед и зад 10 Красный F17
+12В питание топливного насоса, +12В питание кислородного датчика 20 Желтый F18
Привод вентилятора салонного отопителя, компрессор кондиционера 30 Зеленый F19
Лампочки стоп-сигналов задних фонарей, система круиз-контроля 20 Желтый F20
Подсветка салона, подсветка комбинации приборов, часы на приборной панели, подсветка багажного отделения, блокировка центрального замка, розетка прикуривателя 15 Синий F21
Аудио подготовка 10 Красный F22

Для разгрузки бортовой электросети в автомобиле Фольксваген Пассат Б3 используются реле. Они размещены на салонном модуле предохранителей. Схема расположения реле на блоке предохранителей

№ реле Разгружаемая цепь или электроприбор
1 Компрессор кондиционера, датчики давления фриона
2 Электропривод дворника стекла заднего обзора, регулировка режимов работы дворника
3 ECU DigiFant, блок управления ДВС, клапан регулировки холостого хода, контроллер оборотов ДВС на холостом ходу
4 Резервный разъем
5 Датчик контроля уровня ОЖ ДВС, температура охлаждающей жидкости
6 Кнопка включения аварийной сигнализации
7 Омыватель передней оптики
8 Регулировка прерывистой работы дворников лобового стекла, режимы работы омывателя лобового стекла
9 Контроллер не пристегнутых ремней безопасности, салонный зуммер
10 Лампочки передних противотуманных фонарей, слева и справа
11 Клаксон высокой и низкой интенсивности
12 +12В питание и управление топливным насосом, предварительный нагрев воздуха во впускном коллекторе
13 Датчик-таймер подогрева стекла заднего обзора
14 Резервный разъем
15 Насос гидроэлектрического блока системы ABS
16 Контроллер системы ABS
17 Резервный разъем
18 Резервный разъем
19 Компрессор кондиционера, привод электромуфты компрессора кондиционера
20 Резервный разъем
21 Предохранитель гидравлического насоса системы ABS, электродвигатель привода стеклоподъемников
22 Предохранитель гидроэлектрического блока клапанов системы ABS
23 Резервный разъем
24 Резервный разъем

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

I Реле звукового сигнала
II Промежуточное реле контакта Х
III Реле стеклоочистителей
IV Реле топливного насоса Реле свечей накаливания
V Свободное
VI Свободное
A Предохранитель
B Предохранитель

Расшифровка Z

1 Реле вентилятора радиатора (Кондиционер)
2 Реле муфты сцепления
3 Реле магнитной муфты (Кондиционер)
4 Реле кондиционера
5 Реле топливного насоса на дизельных двигателях
6 Реле внешнего освещения Оборудование такси
7 Реле фар
8 Реле свечей накаливания
9 Свободное
10 Реле противотуманных фар
11 Реле средств связи
12 Реле стартера
13 Реле блокировки стартера

Где Находятся Предохранители На Форд Фокус 1

Электрооборудование Focus 1 изготовлено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к корпусу и агрегатам автомобиля, выступая в качестве второго («отрицательного») провода. Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В. Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (управление блокировкой вала) с блокировкой).

Что касается времени простоя двигателя, то что остается для нашего клиента, так это потребители с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем. Также при работающем двигателе аккумулятор заряжается.

Нашим заказчиком остаются электронные схемы Focus 1 (не считая цепи питания стартера), защищенные от перегрузки предохранителями, установленными в 2 монтажных блоках. Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок. под капотом. Крупные потребители электроэнергии (фары, электрические вентиляторы радиаторных двигателей и т. Д.) Подключаются через реле, установленные в тех же блоках.

Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности во время лобового удара.

Как проверить и заменить предохранители

Электрические цепи защищаются предохранителями ножевого типа, с характерным для тока защиты цветом. Плавкие предохранители Volkswagen Passat B3 надежно защищают проводку, но периодически некоторые требуют замены.

Визуально заметно, какой предохранитель в каком состоянии находится: подплавленный, без проволочного соединения контактов, деформированный, просто черный. Такие элементы защиты удаляются, ставятся новые. Если следы повреждений отсутствуют, используется устройство – мультиметр.

Перед сменой негодного элемента требуется обесточить электрическую цепь, вытянуть предохранитель из ячейки, желательно пинцетом. Поставить новый и подать питание в систему. Если плавкая перемычка опять сгорает, придется пересмотреть все связующую цепь. Если к предохранителю подключено для защиты несколько электрических цепей, то взаимодействовать нужно поочередно с каждой для выявления точной проблемной связки.

Как снять блок предохранителей

С салонным модулем можно разобраться просто. Для демонтажа устройства потребуется выполнить процедуру.

  1. Обесточить автомобиль.
  2. Вскрыть крышку монтажного блока и найти пластиковые клипсы креплений.
  3. Отжав фиксаторы, следует аккуратно потянуть на себя модуль и вынуть его с посадочного места.
  4. Далее необходимо перевернуть блок и разъединить контактную группу устройства.

В принципе на этом все.

С монтажным блоком под капотом все сложнее. Непонятно чем руководствовались инженеры при продумывании конфигурации устройства. Единственное ясно, что разобрать всю эту архитектуру проблематично.

    1. Полностью обесточить машину.
    2. Снять батарею со своего места.
    3. Далее нужно демонтировать пластмассовый фиксатор проводки.
    1. Дальше потребуется отсоединить всю проводку и клеммы, мешающие демонтировать поддон аккумулятора.
    2. После этого, открывается крышка самого монтажного блока.
    1. После того как защита снята, вооружаемся торксами и откручиваем винтики креплений модуля.
    2. После этого следует вынуть сборку монтажного блока из основного пластикового корпуса.
  1. Дальше отключаются все провода, колодки и клеммы от сборки.

Блок предохранителей под рулевой колонкой

Салонный блок предохранителей находится в салоне Honda Civic, ниже рулевой колонки. Блок предохранителей закрыт пластиковой крышкой — лючком размером 14 см на 5 см. В нем 33 предохранителя разных номиналов. Так же, посадочные места под номерами 34,35,36,37,38 содержат запасные предохранители. Тип предохранителя Honda Civic в салоне — мини. Если предохранитель имеет разрыв в проводнике или не прозванивается — следует заменить предохранитель. Каждый номинал предохранителя имеет цвет. Таблица номиналов и цветов предохранителей Honda Civic представлена ниже.

  • Оранжевый — 7.5 Ампер.
  • Красный — 10 Ампер.
  • Синий — 15 Ампер.
  • Желтый — 20 Ампер.
  • Зеленый — 25 Ампер.
  • Предохранитель 1 — Питание приводов регулировки сиденья. 00.
  • Предохранитель 2 — Питание приводов регулировки сиденья, подогрев сиденья. 00.
  • Предохранитель 3 — Не используется. 10.
  • Предохранитель 4 — Дальний свет, правая фара. 10.
  • Предохранитель 5 — Дальний свет, левая фара. 10.
  • Предохранитель 6 — Электрический омыватель фар. 00.
  • Предохранитель 7 — Электирический стеклоподъемник задней двери, левого стекла. 20.
  • Предохранитель 8 — Электирический стеклоподъемник задней двери, правого стекла. 20.
  • Предохранитель 9 — Катушка зажигания распределителя. 15.
  • Предохранитель 10 — Питание электроподъемника переднего левого стекла. 20.
  • Предохранитель 11 — Питание электроподъемника переднего правого стекла. 20.
  • Предохранитель 12 — Лампы повторитель, указатели поворота. 7.5.
  • Предохранитель 13 — Электрический топливный насос, или дополнительный блок SRS. 15.
  • Предохранитель 14 — Не используется.7.5.
  • Предохранитель 15 — Датчик скорости, ACG (IG). 7.5.
  • Предохранитель 16 — Реле электрообогревателя заднего стекла. 7.5.
  • Предохранитель 17 — Реле отопителя кондиционера воздуха, электроприводы боковых зеркал. 7.5.
  • Предохранитель 18 — Реле дневного света. 00.
  • Предохранитель 19 — Фонарь заднего хода. 7.5.
  • Предохранитель 20 — Дневной свет, задние противотуманные фонари. 7.5.
  • Предохранитель 21 — Ближний свет, правая фара. 10.
  • Предохранитель 22 — Ближний свет, левая фара. 10.
  • Предохранитель 23 — SRS блок подушек системы безопасности. 10.
  • Предохранитель 24 — Реле питания электрических стеклоподъемников, реле люка. 7.5.
  • Предохранитель 25 — Спидометр, тахометр. 00.
  • Предохранитель 26 — Стеклоомыватель и стеклоочиститель. 20.
  • Предохранитель 27 — Прикуриватель. 10.
  • Предохранитель 28 — Часы, радио, магнитола. 00.
  • Предохранитель 29 — Задние противотуманные фонари. 7.5.
  • Предохранитель 30 — Подсветка приборной доски панели. 7.5.
  • Предохранитель 31 — Цепь включения стартера. 7.5.
  • Предохранитель 32 — Фонари освещения номеров, задние габаритные огни. 7.5.
  • Предохранитель 33 — Блокировочное устройство. 7.5.
  • Предохранитель 34 — Запасной блок. 00.
  • Предохранитель 35 — Запасной блок. 00.
  • Предохранитель 36 — Запасной блок. 00.
  • Предохранитель 37 — Запасной блок. 00.
  • Предохранитель 38 — Запасной блок. 00.

Описание блока предохранителей в Рено Меган

Что такое предохранители и зачем они нужны

Что такое предохранители? Зачем они нужны? Где находится блок предохранителей (БП)? Эти вопросы приходили в голову каждому автовладельцу Рено. Сейчас мы постараемся дать ответы на эти вопросы вкратце. Эти элементы предназначены для размыкания электрической цепи, когда сила тока в ней резко увеличивается.

Автомобиль Renault Megane 2

Говоря более понятным языком, компоненты БП необходимы для того, чтобы защитить устройства системы электрического оборудования от поломки в результате короткого замыкания или перегрузки цепи. То есть, если в цепи вдруг возникли неполадки и произошло короткое замыкание, то первым делом из строя выйдет предохранитель, а потом уже возможно само устройство. Предохранитель, как говорится, берет весь удар на себя. И не зря, ведь дешевле приобрести этот элемент в случае его выхода из строя, чем покупать новые электрические стеклоподъемники, зеркала и т.д.

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Меган 2

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Схема БП в автомобиле Рено Меган 2, установленного в салоне

Маркировка Предназначение
С Данный компонент определяет работоспособность вентилятора отопителя системы.
D Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях.
E Отвечает за работу люка крышки.
F Обеспечивает работу системы ABS.
G Этот компонент является многофункциональным и отвечает сразу за несколько устройств:за работу аудиосистемы;
устройство омывателя фар;
устройство омывателя стекол;
прикуривателя;
обогрев сидений;
сигнализацию.
H Обеспечивает функционирование стоп-сигналов.
L, M Данный компонент обеспечивает работу стеклоподъемников передних дверей.
N Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства регулировки зеркал заднего вида.
O Этот компонент обеспечивает функционирование звукового гудка.
P При выходе из строя этого компонента работа дворника заднего стекла невозможна.
R Отвечает за работу климатической установки.
S Обеспечивает функциональность датчика измерения температуры в салоне автомобиля.
T Обогревает передние сидения.
U Отвечает за одновременную блокировку всех дверей авто.
W Обогревает зеркала заднего вида.
A Реле электрического стеклоподъемника.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.

Меган 3

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

БП Рено, расположенный в салоне

Обозначения каждого компонента указаны ниже.

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Электрическая схема расположения элементов на БП, установленном под капотом Назначение компонентов БП, который находится в моторном отсеке

Процесс снятия и замены

Далее мы рассмотрим процесс снятия и замены устройства, находящегося в моторном отсеке. Для обеих моделей авто — второго и третьего поколения — процесс замены будет идентичным.

  1. Для начала откройте капот и отсоедините клеммы от аккумуляторной батареи. Если этого не сделать, демонтаж БП может иметь печальные последствия для автомобиля.
  2. Вы увидите БП, находящийся с правой стороны в подкапотном пространстве. Вам нужно открутить винты, крепящие аккумуляторную батарею и снять ее. Также открутите крышку БП. Все болты, которые необходимы отвинтить, указаны красным цветом на фото.
  3. При помощи гаечного ключа на «10» открутите гайку и снимите хомут с пучком проводов.
  4. Теперь вам необходимо открутить винты крепления непосредственно БП.
  5. Сделав это, устройство можно демонтировать.

Теперь вытащите из мест крепления все устройства. Запоминать место нахождения каждого из них необязательно, поскольку каждый из них может стать только на свое место. Замените вышедший из строя БП на новый, осуществив сборку в обратной последовательности.

Расположение блоков управления

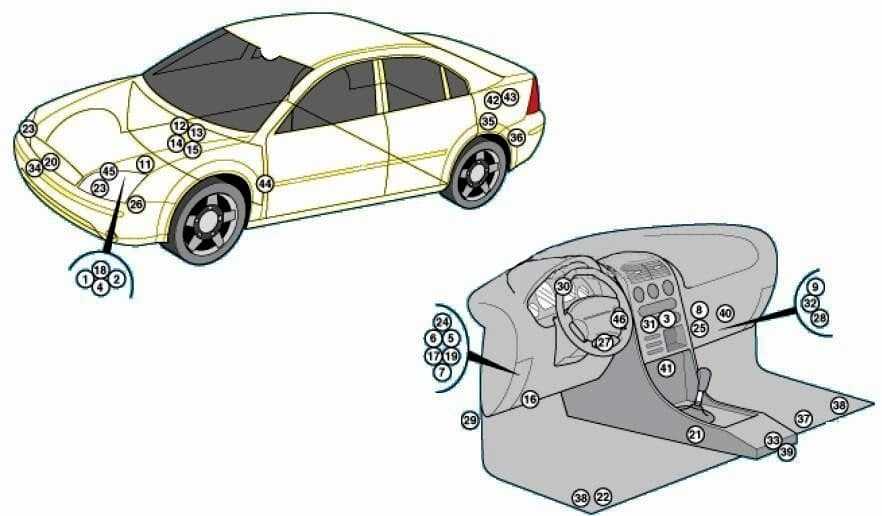

Схема общего расположения блоков управления

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Описание

p, blockquote 5,0,0,0,0 —>

1 Диод цепи электромагнитной муфты компрессора кондиционера — блок предохранителей /реле в моторном отсеке
2 Реле полностью открытого положения дроссельной заслонки (компрессор кондиционера) — блок предохранителей /реле в моторном отсеке
3 Электронный блок управления кондиционером
4 Предохранитель кондиционера-блок предохранителей /реле в моторном отсеке (предохранитель F31)
5 Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F65
6 Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F76
7 Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F82
8 Блок управления электродвигателем вентилятора кондиционера /отопителя (с автоматическим управлением температурой)
9 Блок управления противоугонной системой-в многофункциональном блоке управления
10 Датчик дождя /солнечного света- внутреннее зеркало заднего вида
11 Аккумуляторная батарея
12 Реле 1 нагревателя охлаждающей жидкости
13 Реле 2 нагревателя охлаждающей жидкости
14 Электронный блок управления системой поддержания скорости (круиз — контроль) — бензин
15 Электродвигатель /привод системы поддержания скорости(круиз-контроль)
16 Диагностический разъем (DLC)
17 Реле системы освещения в дневное время — рядом блок предохранителей /реле под приборной панелью
18 Блок предохранителей /реле, моторный отсек
19 Блок предохранителей /реле приборная панель
20 Передний датчик(и) системы SRS — моторный отсек
21 Дополнительный предохранитель 1 (мультимедийный блок управления 7,5А ) — под центральной консолью
22 Дополнительный предохранитель 2 (CD-чейнджер 3А ) — полевым передним сиденьем
23 Блок управления ксеноновыми фарами — в фаре
24 Реле насоса омывателя фар — под блоком предохранителей/реле под приборной панелью
25 Резистор электродвигателя вентилятора отопителя (ручное управление температурой)
26 Звуковой сигнал — моторный отсек
27 Блок управления иммобилайзером
28 Реле указателей поворота— в многофункциональном блоке управления
29 Инерционный выключатель отсечки подачи топлива-за левой боковой защитной панелью
30 Блок управления комбинацией приборов
31 Блок управления навигационной системой-приборная панель
32 Многофункциональный блок управления — функции: Очистители /омыватели лобового стекла, очиститель /омыватель заднего стекла, обогреватель лобового стекла, обогреватель заднего стекла, центральный замок ,дистанционное управление центральным замком, противоугонная система, указатели поворота, блок предупреждения о не выключенном освещении, система предупреждения об открытых или неплотно закрытых дверях, индикатор системы зарядки, система предупреждения о не пристегнутом ремне безопасности, индикатор свечей накаливания
33 Мультимедийный блок управления
34 Датчик температуры наружного воздуха — за передним бампером
35 Блок управления системой парковки
36 Реле противотуманного фонаря-разъем электрооборудования прицепа-левая часть багажного отделения
37 Блок управления системы предупреждения о не пристёгнутом ремне безопасности (09/02) –под сиденьем пассажира
38 Боковые датчики системы SRS – на левом/ правом порогах
39 Блок управления системы SRS — под центральной консолью, посередине
40 Блок телематики
41 Блок управления телефоном
42 Блок управления 1 электрооборудованием прицепа-левая часть багажного отделения
43 Блок управления 2 электрооборудованием прицепа-левая часть багажного отделения
44 Электронный блок управления КПП (5-ступенчатая КПП)-левая передняя стойка
45 Датчик скорости автомобиля — КПП
46 Блок управления очистителями лобового стекла/фар-за приборной панелью

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

Расположение блока предохранителей в салоне автомобиля.

С левой стороны сбоку панели.

1 — блок предохранителей

2 — пинцет для извлечения предохранителей

4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1 5А — Обогрев форсунок стеклоомывателя
2 10А — Указатели поворотов
3 5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4 5А — Освещение номерного знака
5 10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6 5А — Центральный замок
7 10А — Системе ABS
8 5А — Телефон
9 10А — Обогрев зеркал и дверных замков
10 5А — Корректор фар
11 5А — Круиз-контроль
12 10А — Встроенная диагностика
13 10А — Стоп-сигналы
14 10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15 10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16 5А — Система ABS
17 10А — Обогрев дверных замков
18 10А — правый дальний свет
19 10А — Левый дальний свет
20 15А — Правый ближний свет, электрокорректор фар
21 15А — Левый ближний свет, электрокорректор фар
22 5А — Правые габаритные огни
23 5А — Левые габаритные огни
24 25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25 30А — вентилятор отопителя, кондиционер
26

27

30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28 15А — Управление двигателем
30 20А — Электропривод люка в крыше
31 15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32 20А — Управление двигателем
33 15А — предохранитель прикуривателя audi a4
34 15А — Управление двигателем
35 30А — Электророзетка для прицепа
36 15А — Телефон, радио
38 15А — Освещение багажника, центральный замок
39 15А — Аварийное освещение
40 25А — Клаксон
41 25А — Система ABS (гидромодулвтор/насос]42
42 40А — Вентилятор
43 5А — S-контакт [центральный замок, радио, навигационная система)
44 30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1 Разгрузочное реле для контакта X
2 Реле звукового сигнала
3 Реле системы очистки рассеивателей фар
4 Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5 Реле прерывистого режима работы системы очистки и смывания
6 Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3 Реле электромагнитной муфты (система кондиционирования]
4 Блок управления сигнализаторами
5 Блок управления сигнализаторами
7
8 Реле фар дневного света
9 Реле фар света
10 Реле противотуманных фар
11 Блок управления для зеркала с функцией откидывания
12 Блок управления для зеркала с функцией откидывания
13
14 Предохранитель для специальной сигнальной системы
15
16 Предохранитель для специальной сигнальной системы
17 Предохранитель для таксометра
18 Предохранитель гидравлического насоса системы

Предохранитель передатчика

Дополнительная плата реле Audi A4.

Расшифровка.

1 Репе задних противотуманных огней
2 Реле режима работы вентилятора на максимальной скорости
3 Реле режима работы вентилятора на первой ступени
4 Реле блока управления стекло­подъемником
5-15
16 Предохранитель механизма пере­становки сиденья
17
18 Предохранитель гидравлического насоса системы (ABS)
19 Предохранитель вентилятора радиа­тора
20
21 Реле обмотки переключения вен­тилятора радиатора
22 Реле задних стеклоподъемников
23 Реле передних стеклоподъемников
24 Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке.  Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным. Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е

за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.

Блоки под капотом

Расположение

Общая схема расположения блоков в моторном отсеке

Левый руль

Правый руль

Описание

  1. Блок предохранителей и реле
  2. Актуатор тормозной системы
  3. Реле очистителей фар
  4. Блок управления свечами накала
  5. 2TR-FE: Блок управления подачей воздухаRHD:1KD-FTV и 2KD-FTV (без DPF): Блок управления форсунками (EDU)LHD:1KD-FTV и 2KD-FTV (DPF): Блок управления форсунками (EDU)
  6. RHD:1KD-FTV и 2KD-FTV (DPF): Блок управления форсунками (EDU)LHD:1KD-FTV и 2KD-FTV (без DPF): Блок управления форсунками (EDU)

Блок предохранителей и реле

Он находится с левой стороны моторного отсека, рядом с аккумулятором.

Схема с крышки блока

Схема

А

Назначение

1 25A Запасной предохранитель
2 15A Запасной предохранитель
3 10A Запасной предохранитель
4 7,5A FOG —  Противотуманные фары
15A 7,5A FOG —  Противотуманные фары
5 10A HORN — Звуковой сигнал
6 25A EFI — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
7  —
8 20A H-LP RL — До июня 2011: Правая фара (ближний свет)
15A H-LP RL — С июня 2011: Правая фара (ближний свет)
9 20A H-LP LL — До июня 2011: Левая фара (ближний свет)
15A H-LP LL — С июня 2011: Левая фара (ближний свет)
10 20A H-LP RH — До июня 2011: Правая фара (дальний свет) и правая фара (ближний свет)
15A H-LP RH — С июня 2011: Правая фара (дальний свет) и правая фара (ближний свет)
11 20A H-LP LH — До июня 2011: Левая фара (дальний свет) и левая фара (ближний свет)
15A H-LP LH — С июня 2011: Левая фара (дальний свет) и левая фара (ближний свет)
12 10A EFI NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
13 10A ECU-IG NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
14 7,5A ECU-B — До августа 2008: Переключатели подсветки дверей, система электропривода дверных замков, система беспроводного дистанционного управления, датчик рулевого управления и фары
10A ECU-B — С августа 2008: Переключатели подсветки дверей, система электропривода дверных замков, система беспроводного дистанционного управления, датчик рулевого управления и фары
15 15A RAD — До августа 2013: Аудиосистема
20A RAD — С августа 2013: Аудиосистема
16 7,5A DOME — Освещение салона, подсветка переключателя двигателя, фонарь персонального освещения, приборы и указатели, часы, многофункциональный дисплей, система беспроводного дистанционного управления, система дневного света и противотуманные фары/задние противотуманные фонари
17 20A A/F — Система снижения токсичности выхлопных газов
18 10A ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой
19 7,5A ALT-S — Система зарядки
20 15A TURN-HAZ — Аварийная световая сигнализация и указатели поворота
21  —
22 7,5A ECU-B NO.2 — Система кондиционирования воздуха
23 30A DCC — Предохранители: «ECU-B», «DOME», «RAD»
24 50A PTC NO.1 — Дополнительный отопитель
25 30A H-LP CLN — До июня 2011: Очистители фар
30A PWR SEAT — Сиденье с электроприводом
26 50A PTC NO.2 — Дополнительный отопитель
30А PTC NO.2 — Дополнительный отопитель
27 40A ABS NO.1 — До августа 2008: ABS, TRC и VSC
40A H-LP CLN — С июня 2011: Очистители фар
28 40A FR HTR — До августа 2009: Система кондиционирования воздуха, предохранитель: «A/C»
50A FR HTR — С августа 2009: Система кондиционирования воздуха, предохранитель: «A/C»
29 30A ABS NO.2 — ABS, TRC and VSC
30 40A ABS NO.1 — С августа 2008: ABS, TRC и VSC
31 100A ALT — Система зарядки, предохранители: «PWR SEAT», «HLP CLN», «FR HTR», «AM1», «IG1», «PTC NO.1», «PTC NO.2», «PWR OUT», «STOP», «TAIL», «OBD»
32 80A GLOW — Система предпускового подогрева двигателя
33 50A BATT P/I — Предохранители: «FOG», «HORN», «EFI»
34 30A AM2 — Стартер двигателя, предохранители: «ST», «IGN», «INJ», «MET»
35 40A MAIN — Предохранители: «H-LP RH», «H-LP LH», «H-LP RL», «H-LP LL»
36 50A A/PUMP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
Реле
R1 Диммер (DIM)
R2 Фары (H-LP)
Свечи (GLOW)
A
R1 Стартер (ST)
R2 1TR-FE, 2TR-FE, 1GR-FE: Датчик состава топливовоздушной смеси (A/F)
1KD-FTV без DPF, 2KD-FTV без DPF, 5L-E: Свечи накала (GLOW)
1KD-FTV с DPF, 2KD-FTV с DPF: Датчик состава топливовоздушной смеси (A/F)
R3 1TR-FE, 2TR-FE, 1GR-FE: Топливный насос (F/PMP)
1KD-FTV с DPF, 2KD-FTV с DPF: —

Есть что добавить — пишите в комментарии.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
