Замена ремня генератора

Процесс замены приводного ремня

Процесс замены приводного ремня Гранты довольно сложный. Для правильного выполнения данной процедуры нужно строго выполнять очередность действий в пошаговой инструкции.

Пошаговая инструкция по замене приводного ремня Лада Гранта:

В первую очередь перед началом работ лучше всего припарковать автомобиль на эстакаду, или загнать его в гараж с наличием смотровой ямы.
Затем нужно открыть капот автомобиля, выкрутить верхние болты крепления защитного кожуха если он установлен в вашем автомобиле.
Затем нужно демонтировать переднее правое колесо. После чего снять подкрылок. Для его снятия нужно аккуратно открутить 12 болтов по периметру подкрылка.

болты крепления подкрылка

После того как подкрылок откручен, его можно свесить на тормозной диск.

Перед выполнением дальнейшей разборки нужно установить домкрат под правую сторону мотора:

Следующим шагом будет снятие правой опоры двигателя. Для этого нужно открутить 3 болта.

болты крепления правой опоры двигателя

вид рабочей области после снятия подкрылка и правой опоры двигателя

Теперь когда рабочая область свободна, автовладелец может приступить ко второму этапу замены приводного ремня:

В первую очередь нужно ослабить натяжение ремня.
Затем снять его со шкивов.
После снятия ремня нужно протереть шкивы от загрязнения. Обычно после замены на шкивах остается пыль, резиновые частицы, частица медной проволоки.
После очистки шкивов нужно заменить ремень, после чего выполнить сборку снятых компонентов в обратном порядке.

После проведения всех работ нужно завести двигатель и посмотреть на работу данного узла. Если все работает корректно, на приборной панели не высвечиваются ошибки — то вся работа проведена верно.

Процесс замены приводного ремня

Пошаговая инструкция по замене приводного ремня Лада Гранта:

В первую очередь перед началом работ лучше всего припарковать автомобиль на эстакаду, или загнать его в гараж с наличием смотровой ямы.
Затем нужно открыть капот автомобиля, выкрутить верхние болты крепления защитного кожуха если он установлен в вашем автомобиле.
Затем нужно демонтировать переднее правое колесо. После чего снять подкрылок. Для его снятия нужно аккуратно открутить 12 болтов по периметру подкрылка.

болты крепления подкрылка

После того как подкрылок откручен, его можно свесить на тормозной диск.

Перед выполнением дальнейшей разборки нужно установить домкрат под правую сторону мотора:

Следующим шагом будет снятие правой опоры двигателя. Для этого нужно открутить 3 болта.

болты крепления правой опоры двигателя

вид рабочей области после снятия подкрылка и правой опоры двигателя

В первую очередь нужно ослабить натяжение ремня.
Затем снять его со шкивов.
После снятия ремня нужно протереть шкивы от загрязнения. Обычно после замены на шкивах остается пыль, резиновые частицы, частица медной проволоки.
После очистки шкивов нужно заменить ремень, после чего выполнить сборку снятых компонентов в обратном порядке.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

гаечные ключи и головки;
новый ремень и натяжной ролик;
стержень для фиксации ролика;
монтажная лопатка для снятия ремня;
защитные перчатки;
лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Обозначения схемы:

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — направляющий ролик;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода насоса усилителя;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

Обрезать старый ремешок при помощи ножа.
Повернуть на 3-4 оборота болт крепления генератора снизу.
Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
Поджать генератор вперед до заведения крепежного уха за кронштейн.
Зафиксировать механизм проволокой или иным способом.
Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

Отвернуть фиксирующий болт, расположенный на верхней части генератора.
Поднять фиксатор вверх, выведя болт из направляющего паза.
Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
Снять изношенный ремень и прижимной ролик.
После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Ремённая передача: достоинства и недостатки

Ремённый привод генератора относится к передачам, которые называются гибкой связью. Привод включает два шкива — ведущий крепится на конце коленчатого вала, ведомый насаживается на вал генератора, а также наброшенного на них ремня. Передача вращающего момента осуществляется за счёт сил трения.

Типы ремней генератора

Так как различные марки легковых автомобилей имеют разные по типу двигатели, то и ремни генератора в них используются трёх типов:

клиновые (в сечении имеют форму трапеции, способны вести передачу значительных усилий, выдерживают большие перегрузки);
поликлиновые (широкие, с продольными бороздами, обладают обратной гибкостью и используются для передачи вращения к нескольким устройствам);
зубчатые (на внутренней стороне имеют поперечные канавки и наделены способностью точно соблюдать передаточное число).

Отдельный ремённый привод мощного 3–фазного генератора современного легкового автомобиля — это поликлиновый ремень, состоящий из множества продольных клиновидных зубцов, расположенных на внутренней стороне плоской бесконечной основы. Главное условие устойчивой работы генераторного ремня — это обязательное наличие натяжного устройства. В качестве его выступает натяжной ролик или сам генератор.

Поликлиновая ремённая передача имеет как преимущества, так и недостатки.

Достоинства

маленький вес и небольшая толщина позволяют использовать ремень в приводах двигателей с высоким числом оборотов;
повышенная обратная гибкость позволяет одновременно передавать вращение на гидроусилитель, водяной насос, генератор, компрессор кондиционера;
обладает повышенной сопротивляемостью к образованию трещин;
защищает генератор от ударных и пиковых нагрузок во время пуска и остановки двигателя;
защищает генератор от перегрузки, за счёт пробуксовывания ремня в шкивах;
устойчивая передача крутящего момента при значительном расстоянии между шкивами коленвала и генератора;
простота конструкции;
плавная и бесшумная работа;
не требуется никаких видов смазки;
небольшая стоимость в сочетании с большим сроком службы.

Недостатки

концы валов со шкивами и опорные подшипники находятся под воздействием приличных сил, возникающих при сильном натяжении;
при возникновении больших нагрузок наблюдается сильный износ боковых поверхностей благодаря проскальзыванию;
срок службы зависит от правильного натяжения;
механизм не может нормально работать при попадании на него масла, поэтому требуется защита от любых видов смазки.

Конструкция и материал генераторного ремня

Клиновой ремень состоит из 5 слоёв

Продукт должен обладать следующими характеристиками:

большой прочностью при значительных колебаниях нагрузки;
хорошей износостойкостью;
максимальным коэффициентом сцепления с рабочими поверхностями шкивов;
быть гибким, но жёстким.

Поликлиновый ремень состоит из следующих слоёв

Привод генератора делается в виде бесконечного плоского ремня, на внутренней поверхности которого имеются продольные рёбра клиновидной формы. Такая конструкция позволяет объединять эластичность плоского и повышенную силу сцепления клинового ремня. Основа — кордовый армированный слой шнуров из синтетики, покрытых прорезиненой тканью из высокопрочного каучука. Такая конструкция практически не подвержена растяжению.

Варианты замены клиновых ремней по длине

Все приводы, использующие клиновые ремни имеют натяжку, учитывая огромное число типов приводов и их размеры, вариантов изменения длины ремня в большую или меньшую сторону очень много. Поэтому рассмотрим наиболее распространенные примеры замен ремня по длине.

— Если длина ремня менее 1000 мм, то ремень можно ставить +- 10 мм от установленного ранее, — Если длина ремня от 1000 до 1500 мм, то ремень можно ставить +- 13 мм от установленного ранее, — Если длина ремня от 1500 до 2000 мм, то ремень можно ставить +- 17 мм от установленного ранее, — Если длина ремня от 2000 до 2500 мм, то ремень можно ставить +- 19 мм от установленного ранее, — Если длина ремня от 2500 до 3000 мм, то ремень можно ставить +- 22 мм от установленного ранее, — Если длина ремня от 3000 до 4000 мм, то ремень можно ставить +- 30 мм от установленного ранее, — Если длина ремня более 4000 мм, то ремень можно ставить +- 40 мм установленного ранее.

В 99% случаях данная разница в длине ремня компенсируется натяжным шкивом, который в обязательном порядке присутствует во всех типах приводов использующих клиновой ремень. Сдвиг на фиксирующей планке натяжного шкива будет в 2 раза меньше чем изменение длины ремня. То есть если мы ставим ремень на 20 мм длиннее оригинала, то фиксирующий болт на этой планке сдвинется всего на 10 мм.

Подбор клинового ремня по размерам сечения и длины могут выполнить специалисты ООО «ТПК «Белтимпэкс». По вопросам приобретения и сотрудничества обращайтесь в отдел продаж компании.

Инструкция по замене приводного ремня

Что понадобится для замены?

гаечные ключи и головки;
новый ремень и натяжной ролик;
стержень для фиксации ролика;
монтажная лопатка для снятия ремня;
нож;
защитные перчатки;
лист бумаги и карандаш для рисования схемы установки.

Схема

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — направляющий ролик;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода насоса усилителя;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

Обрезать старый ремешок при помощи ножа.
Повернуть на 3-4 оборота болт крепления генератора снизу.
Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
Поджать генератор вперед до заведения крепежного уха за кронштейн.
Зафиксировать механизм проволокой или иным способом.
Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

Отвернуть фиксирующий болт, расположенный на верхней части генератора.
Поднять фиксатор вверх, выведя болт из направляющего паза.
Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
Снять изношенный ремень и прижимной ролик.
После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Как собственноручно заменить ремень?

Для правильно выбора изделия следует уточнить его потребную длину. Этот показатель обозначен в маркировочном коде, присутствующем на ремне для LADA Granta. Если он выглядит как «6РК823», то это свидетельствует о длине «расходника», равной 82,3 см, а тип его соответствует 6-клиновым модификациям. Определить износ элемента не составляет сложностей. О таковом могут свидетельствовать трещины по периметру, участки отслоения резины или тканевых кордов (нитевых прослоек). При обнаружении факта присутствия одного из вышеперечисленных критериев ремень подлежит безотлагательной замене.

Проведение диагностики регулятора напряжения

Замена ремня генератора шевроле нива без кондиционера

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

И так продолжается эпопея с бортовой сетью в прошлом году я поменял родной генератор на генератор 372.3701 55А от ВАЗ 2108(покупал б/у, www.drive2.ru/l/1322019/), родной давал впринципе нормальное напряжения но когда ночью ехал свет мерцал на ХХ напряжение падало и все тускнело, после замены на новый генератор все стало нормально но напряжение было низковато, до 14 не доходило без нагрузки но при этом АКБ заряжался и проблем не возникало, но хочется совершенства!

Приобрел я Трехуровневый регулятор напряжения производства Энергомаш (67.3702-01), прочитал о нем много хороших отзывов, в борьбе с низким напряжением, вот собственно и он:

немного теории о нем:Переключение уровней регулируемого напряжения производится встроенным в регулятор трехпозиционным тумблером в зависимости от следующих условий:Уровень «минимум» — 13,6 Вольта для эксплуатации автомобиля при температурах воздуха свыше +20 ºС, затяжных подъемах и др.;Уровень «норма» — 14,2 Вольта для эксплуатации автомобилей в температурном режиме 0 ºС — +20 ºС;Уровень «максимум» — 14,7 Вольта для эксплуатации автомобилей при отрицательных температурах воздуха; при включении многочисленных дополнительных потребителей тока; после долговременной стоянки; после значительной разрядки аккумулятора, вызванной подключением устройств (магнитола, телевизор, холодильник и др.) при неработающем двигателе.

более подробно тут______________________________________________________

ну и перейдем к установке, для начала я замерял напряжение со старым регуляторомпод нагрузкой и без нагрузки, на ХХ, как видим «не ахти»

далее снял генератор, хотел открутить на месте старый регулятор но болтики прикипели пришлось снимать, выкрутил старый регулятор с щетками и вкрутил щетки от нового

Казалось бы дело готово НО пи включении зажигания сразу затарахтело Реле которое шло на лампу зарядки (ведь система построена для 2108), почитав форумы нашел решение проблемы в 2х вариантах:

1. Сдёргиваем 2 провода (сдвоенный оранжевый и жёлтый) с реле зарядки и подключаем их к лампочке(12в 3-4W), эта лампочка так же будет выполнять роль контрольной лампы заряда аккума.

— НО при таком раскладе у меня на панели не будет работать индикатор а он окажется только под капотом, да и зачем мне индикатор под капотом)2. Второй вариант мне понравился больше! — Снимаем с Реле Желтый и Черный провод соедияем их вместе(я переобжал один провод с мамы на папу), и изолируем, далее снял Реле и убрал, заизолировал оранжевый провод и уложил их к жгуту проводов чтоб не болтались, тоесть соединил Черный и желтый а оранжевый спрятал(ничего необрезал так как вруг придется ставить родной)

П.С. покупал давно его но никак не доходило поставить, цена была около 90 грн, на данный момент цена регулятора около 140 грн.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Описание ремня генератора

Изношенный РГ автомобиля

Виды

Вне зависимости от того, какая длина ремня генератора, для обеспечения работы привода устройства может использоваться два вида ремешков:

Клиновидный. Традиционный РГ, использующийся в основном в автомобилях, выпущенных ранее. Эксплуатация такого типа актуальна в транспортных средства, в которых привод от коленчатого вала производится только на само устройство. Существенным минусом такого РГ является то, что во время его работы есть большая вероятность проскальзывания. Более усовершенствованной версией клиновидного варианта является зубчатый, характеризующийся клиновидным профилем, а также зубьями на внутренней стороне.
Поликлиновый. Еще один тип РГ, который в последнее время применяется значительно чаще, это поликлиновый или многоручейковый (многоручейный). Вне зависимости от того, какой номер ремня генератора, по ширине размер ремня генератора будет больший, но при этом более тонкий. А это, в свою очередь, позволяет обеспечить лучшую гибкость. Многоручейным такой РГ был назван в результате того, что на его внутренней стороне расположено несколько рядов борозд. Благодаря того, что данный тип РГ является более гибким, обычно он применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т.д.

Вне зависимости от того, к какому типу относится ремень привода генератора, все они изготовляются по одному принципу. В основе лежит специализированная резина. Также конструкция таких РГ включает в себя несколько слоев прочной армирующей нити.

Типичные неисправности

Непригодный для эксплуатации ремешок

Возможные проблемы, которые могут произойти с РГ:

Замена ремня генератора иногда происходит по причине обрыва, хотя это случается не так часто, ведь для разрыва прочных нитей необходимо большое усилие. Появиться такая проблема может в результате заклинивания одного из компонентов, с которым связан РГ. Например, это может произойти в результате разрушения подшипника устройства.
Износ — еще одна причина, по которой осуществляется замена ремня генератора. В результате долгой эксплуатации ремешка его профиль начинает уменьшаться из-за постоянного трения, в итоге РГ чаще проскальзывает. Это приводит к тому, что передаточное усилие снижается и со временем генератор становится не в состоянии вырабатывать необходимую энергию.
Расслоение 0 такая неисправность обычно происходит в результате повреждения валов. Когда геометрия этого компонента нарушается, с одной стороны ремешок сильно изнашивается и за края его резины начинает выходить армированная нить. Причиной расслоения также может быть эксплуатация некачественного материала при производстве.
Не менее частой проблемой, в результате которой необходима замена ремня генератора, является проседание, что обусловлено износом. Износ приводит к увеличению диаметра РГ, ослаблению, а также проскальзыванию компонента. Также проседание может произойти в результате использования некачественного материала при производстве. Кроме того, физические характеристики резины могут измениться в результате попадания смазки на ремешок, а это также может стать причиной проседания.

Многих владельцев интересует вопрос — почему свистит ремень генератора? Если свист ремня генератора появляется только при запуске двигателя и спустя несколько секунд пропадает — переживать не о чем. Как правило, это происходит в сырую погоду и является признаком влажности. Но если визг и свист, а также скрипы со временем не пропадают, то это говорит о проскальзывании. Соответственно, причина может заключаться в проседании или износе.

Если в вашем случае для натяжения используется ролик ремня генератора, сильный визг может быть обусловлен износом подшипникового устройства ролика. Следует отметить, что непродолжительный свист иногда является следствием применения некачественного материала при производстве. В этом случае при наступлении холодов ремешок начинает терять эластичность, что способствует его износу до того, как он не прогреется (автор видео — BuTaLik).

Определение длины клинового ремня

Для клиновых ремней используются различные измерения длины:

Li = внутренняя длина
Ld/Lw = базовая длина (данный показатель классифицируется в соответствии со стандартом ISO)
La = внешняя длина

Какой показатель (внешняя или внутренняя длина) отображается на ремне, определяет сам изготовитель. Традиционно для классических клиновых ремней (VB) в качестве обозначения размера или типа используется внутренняя длина (Li) плюс буква, указывающая размер профиля. Для других типов ремней для обозначения длины (Ld/Lw) используется базовая длина. Ширина всех типов клиновых ремней также фиксированная.

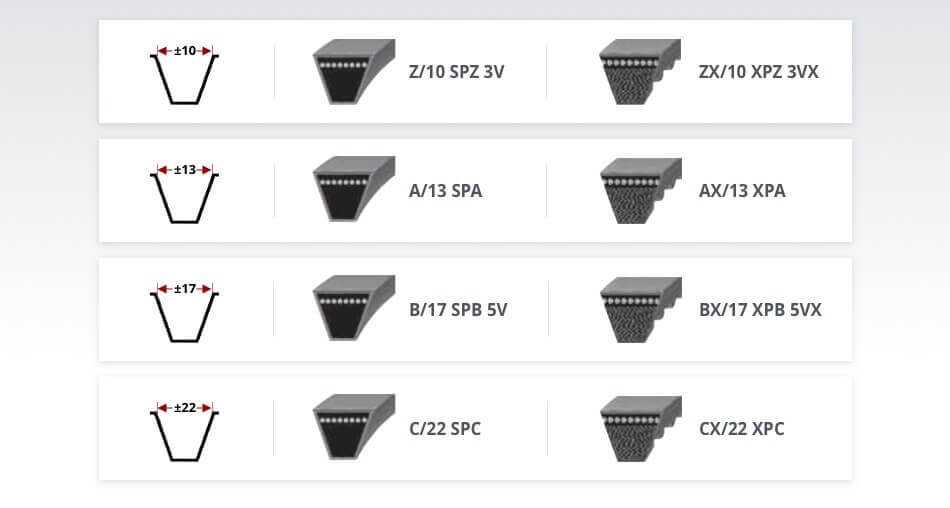

Размеры клиновых ремней разного типа
