Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению

Как проверить варистор: внешний осмотр и прозвонка мультиметром

Способы проверки варистора в домашних условиях. Как проверить варистор мультиметром, а также не имея под рукой специальных приборов.

Электроника чувствительна к качеству электропитания. При скачках напряжения в сети компоненты выходят из строя. Чтобы снизить вероятность такого исхода — используют варисторы. Это компоненты с нелинейным сопротивлением, которое в нормальном состоянии очень большое, а под воздействием импульса высокого напряжения резко снижается. В результате устройство поглощает всю энергию импульса. В этой статье мы расскажем, как проверить варистор на исправность и отличить сгоревший от целого.

• Причины неисправности
• Способы проверки

Причины неисправности

Варисторы устанавливают параллельно защищаемой цепи, а последовательно с ним ставят предохранитель. Это нужно для того, чтобы, когда варистор сгорит, при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки печатной платы.

Единственной причиной выхода из строя варистора является резкий и сильный скачок напряжения в сети. Если энергия этого скачка большая, чем может рассеять варистор — он выйдет из строя. Максимальная рассеиваемая энергия зависит от габаритов компонента. Они отличаются диаметром и толщиной, то есть, чем они больше — тем больше энергии способен рассеять варистор.

Скачки напряжения могут возникать при авариях на ЛЭП, во время грозы, при коммутации мощных приборов, особенно индуктивной нагрузки.

Способы проверки

Далее будут описаны несколько вариантов того, как прозвонить и проверить предохранитель мультиметром. Для проверки понадобится мультиметр или тестер с функцией прозвонки.

Вариант 1

Перед тем как начинать проверку предохранителя в машине, необходимо осмотреть деталь визуально. Если элемент имеет прозрачный корпус, должно быть видно проволочную перемычку между контактами и ее состояние. Если у элемента непрозрачный корпус, потребуется его проверка.

1. Установить мультиметр в режим прозвонки.
2. Оба щупа прибора соединить с контактами детали.

Звуковое оповещение мультиметра укажет на целостность защитного элемента. Отсутствие сигнала является указанием на неисправность.

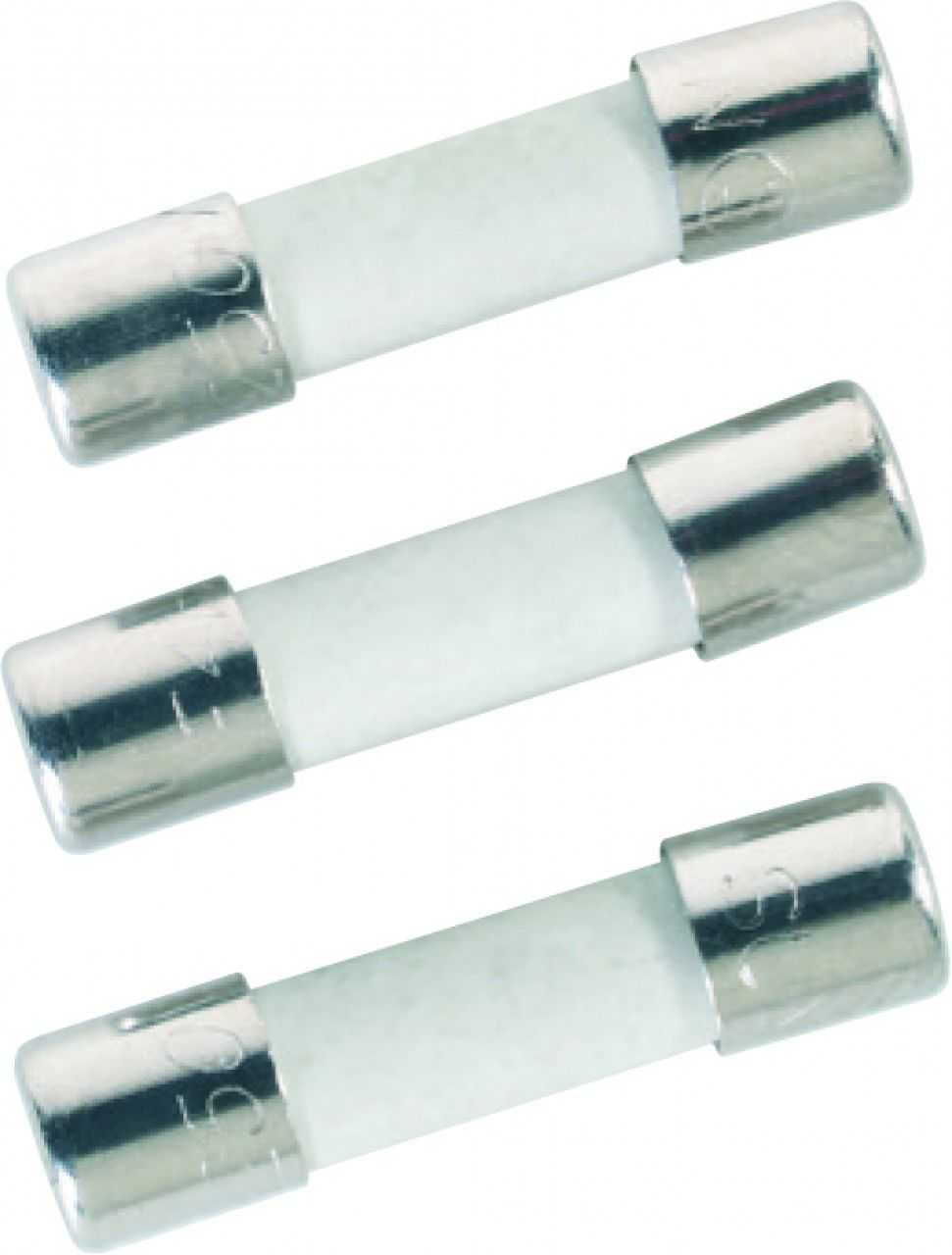

Этот вариант подходит для прозвонки электротехнических предохранителей. Принцип совершенно идентичен. Режим «прозвонки» укажет на целостность перемычки.

Вариант 2

Этот способ применяется если у тестера или мультиметра отсутствует звуковая прозвонка цепи.

Далее необходимо:

1. Установить прибор на режим замера сопротивления цепи.
2. Оба щупа прибора соединить с контактами проверяемого элемента.

Если прибор показывает значение «0», деталь можно считать исправной. Цифровые значения являются показателями того, что ПП сгорел.

Подобным способом можно проверять электротехнические предохранители, не находящиеся под высоким напряжением. Отсутствие сопротивления укажет на целостность перемычки.

Вариант 3

Проверку можно осуществить, не вынимая предохранитель из гнезда. Главное знать какой именно элемент подлежит проверке.

1. Мультиметр или тестер установить в режим замера постоянного напряжения.
2. Щуп «минус» соединить с корпусом автомобиля.
3. Включить зажигание.
4. При необходимости включить питание неработающего прибора.
5. Щупом «плюс» замерить напряжение с обоих контактов защитного устройства.

Наличие напряжения с обеих сторон, укажет на целостность элемента. Напряжение только на одном контакте, укажет на обрыв перемычки.

Способ может быть применим для проверки напряжения на выходе электрощитов, электрических шкафов или радиоприборов.

Диагностика приборов

Для диагностики целостности предохранителя на сетевом вводе электрических приборов необходимо:

1. Отключить прибор из сети.
2. Найти защитный элемент.
3. Перевести мультиметр в режим замера переменного напряжения. Выставить параметр 250–500 вольт.
4. «Нулевой» щуп мультиметра подключить ко второму вводному проводу в приборе.
5. «Фазный» щуп присоединить к выводному контакту предохранителя.
6. Напряжение от 220 до 230 вольт укажет на работоспособность детали.

Часто тяжело определить вводную и выходную сторону защитного устройства в электроприборах. Для полной проверки потребуется замерить напряжение с обеих сторон предохранителя.

Проверка в электрических щитах

Для проверки под рабочим напряжением необходимо четко соблюдать технику безопасности. Далее нужно:

1. «Нулевой» (черный) щуп присоединить к нулю или корпусу щита, или электрического шкафа.
2. «Фазный» (красный) щуп присоединить к выходу плавкого предохранителя.
3. Напряжение должно составлять более 190 вольт. Если напряжение менее 100 вольт, предохранитель подлежит замене.

Замер проводится под напряжением, с соблюдением всех требований безопасности.

Во время замера запрещается работать одному, держаться или прикасаться к металлическим частям электрического щита или шкафа.

После того как был найден неисправный предохранитель, его необходимо заменить. Запрещается:

1. Использовать в качестве перемычки простую проволоку. Не зная номинального сопротивления и силы тока, проволочная перемычка может не сработать в качестве размыкателя цепи. Это может привести к плавлению, возгоранию проводки или всего автомобиля.
2. Использование защиты не подходящей по размеру корпуса. Элементы маленького размера не будут надежно держаться в гнезде, осуществляя контакт. Большие предохранители просто не влезут в гнездо или сломают его.
3. Нельзя использовать прерыватели открытого типа. Плавление может вызвать отскок горячей капли металла, что может привести к возгоранию.
4. Запрещается использование прерыватели другого цвета. Элемент может не выдержать нагрузки или не прогореть от ее величины.

Способ №3 – как проверить предохранитель в машине мультиметром.

С помощью мультиметра предохранители в машине можно проверять на исправность, как в снятом состоянии, так и «на месте».

В первом случае прибор следует установить в звуковой режим проверки.

А затем установить его щупы на контакты предохранителя.

Если слышен писк – устройство исправно.

Однако при отсутствии схемы или точной уверенности в том, что виной всему конкретный предохранитель, вытаскивать и прозванить каждый – дело весьма длительное и утомительное, поэтому, дабы поберечь силы и время, рекомендуем осуществлять проверку «на месте». Она заключается все в том же прозвоне, но уже не самих контактов, а их открытых точек. Дотроньтесь до них мультиметром и мгновенно определите, исправен предохранитель или нет.

Что делать, если предохранители в машине горят слишком часто

Скачок напряжения в электросети автомобиля может разом загубить дорогостоящий узел. Одна фара современного авто может стоить 300 000 рублей, а уж о блоках адаптивного круиз-контроля и говорить нечего. Чтобы этого избежать, в каждой машине есть блок предохранителей, задача которого разомкнуть цепь в случае перепада напряжения и принять весь удар на себя.

Если поход к блоку предохранителей случается раз в год и реже, то ничего критичного в такой ситуации нет. Целая пачка «флажков» стоит пару сотен рублей и хватит ее на весь срок пребывания авто в семейном гараже. Но что, если замена требуется чаще? Необходимо найти и решить проблему скачков напряжения.

Грязь и время

Открыв крышку в очередной раз, вы обнаружите там немало грязи, которая, оседая на контактах, создает идеальные условия для перебоев электроснабжения. Окисленные клеммы подскажут о регулярном посещении этих мест водой и дорожным реагентом.

Удивлен таким раскладом будет только начинающий водитель: более опытные товарищи прекрасно помнят блок предохранителей в «Москвиче-2141», «чудесно» расположенный прямо в водостоке лобового стекла. Не помогал даже герметик, а саму «схему» приходилось менять регулярно, запасаясь на «черный день» парой-тройкой запасных.

Просто клининг

В современных автомобилях этот элемент конструкции выполнен куда более качественно и расположен в более защищенном от воды отсеке. Но со временем тоже начинает хандрить: плохо закрытый или поврежденный во время ДТП корпус пропускает грязь, «укутывая» микросхему толстым слоем отложений. Проблему можно решить с помощью пылесоса и тщательной обработки контактов спиртом.

Как проверить предохранитель в машине. Применяем мультиметр (тестер), не снимая, прямо в блоке

Собственно что такое предохранитель мы уже поговорили, но в этом материале будет разбирать — как его проверить. Ведь в машине их может быть очень много, у меня, по-моему — больше двух десятков, а может быть и трех, все же два блока. Собственно вопрос не такой сложный — потому как сейчас, некоторые производители, корпуса стараются делать прозрачными и банально видно какой сгорел! НО не все! Поэтому чтобы не перебирать, банально не вытаскивать из гнезда каждый, будем использовать мультиметр …

Ребята – не делайте так, тут и до пожара не далеко, ведь момента выдерживает просто гигантские токи, а поэтому у вас быстрее расплавится вся проводка, а уже потом монета, и то не факт. А если плавится проводка, то у нее начинает гореть обмотка – что говорится ярким пламенем, вот вам и пожар! Потеряете машину! Ладно – думаю, это все понимают, сегодня же будем вычислять сгоревший элемент.

Есть всего два основных способа:

• Схема
• Это снять и физически посмотреть.
• Прозвонить тестером или мультиметром, хоть на столе, хоть не снимая прямо в машине в щитке предохранителей.

Больше пока ничего не придумали. Давайте по порядку.

Схематичная проверка

Что это такое? Если у вас не работает какой-либо прибор, например прикуриватель — большая вероятность, что сгорел именно предохранительный элемент. Для каждого авто, есть схемы в которых указано – за что и какой отвечает. Вам нужно найти номер или расположение и проверить его, зачастую этого достаточно. Проверка может быть такой – банально ставим новый, если заработало, значит дело в нем.

Физический осмотр

НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!

Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!

Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

НА мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Поэтому производители о нас позаботились, на предохранителях сверху есть открытые «точки» от контактов, вам достаточно засунуть в них щупы от мультиметра, и можно не снимая – проверить большое количество элементов. Лично я за пару минут могу проверить почти весь блок! На видео внизу это будет видно.

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Стоит помнить перед работой

Нужно помнить — что предохранители стоят в электрической цепи, поэтому нужно соблюдать меры предосторожности:

• Автомобиль должен быть «заглушен»
• Зажигание нужно выключить
• Аккумулятор должен быть установлен и клеммы должны быть накинуты, иначе не будет «питание» электрической цепи
• Не перемыкайте контакты одного предохранителя с другим, мультиметром.

Что хочется добавить в заключении, ребята – два первых метода доступны всем, то есть банально вытащить и посмотреть, а вот третий с тестером …  купите его, реально полезная вещь в автомобиле, если решили постигать его сами, просто не заменим!

Сейчас смотрим подробное, но полезное видео.

Надеюсь вам помог, искренне ваш АВТОБЛОГГЕР.

(11 , 4,64 из 5)

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

С помощью такого устройства выполняется проверка 2 методами:

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

• включить измерительный прибор в режиме проверки напряжения;
• включить электроцепь машины, где имеются проблемы;
• проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
• если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

• мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
• выводы измерительного прибора соединяются с выводами предохранителя;
• если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Принцип работы

Предохранители работают в двух режимах:

• В штатном режиме;
• В аварийном режиме.

Первый режим предполагает нормальные условия. При нормальном функционировании сети и конкретного прибора температура вставки имеет установившееся значение. Вся теплота, выделяемая устройством, отдается в окружающую среду. Помимо этого, нагреваются также контакты и другие части прибора. Температура нагревания не должна превышать нормальных значений штатной работы.

Второй режим — резкий скачок силы тока в сети. Чтобы время плавления вставки электропредохранителя сократилось, сам элемент изготавливается в виде пластинки с особыми вырезами, которые уменьшают его сечение на некоторых участках корпуса. На узких участках концентрируется большая теплота, чем на широких.

Вам это будет интересно Установка амперметра

Плоские предохранители

При возрастании силы тока в случае замыкания выделение теплоты превышает допустимый уровень и теплоотводом обычно пренебрегают. Элемент предохранителя плавится и перегорает и сила тока не может возрасти больше допустимого значения.

Важно! В процессе плавления возникает так называемая электрическая дуга, которая в современных элементах гасится в ограниченном патроне электропредохранителя

Элемент на плате

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

• коленвала;
• скорости;
• детонации;
• ABS;
• кислородный датчик.

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
2. Ручку измерителя нужно установить в положение 20 Ом;
3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же — проверка сопротивления;
3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Как подключить мультиметр к предохранителю и как проверить его тестером

Проверка предохранителей выполняется время от времени в автоматах щитовых комнат квартир или в автомобилях. Сделать это можно с помощью простого тестера или мультиметра.

Для начала нужно разобраться с типом электропредохранителя. Они бывают патронными и плоскими. Первый имеет форму цилиндра, и продолжительное время использовался в домах и в электроприборах. Этот цилиндр имеет два металлических контакта, с помощью которых он и включается в сеть последовательно. Второй часто используется в автомобилях последние несколько десятков лет. Внешне он похож на вилку провода, так как конструктивно он выглядит как кусочек пластика с торчащими из него контактами.

После этого следует понять, как работает мультиметр. Это прибор, который измеряет силу переменного и постоянного тока, сопротивление и напряжение. С его помощью можно проверить работоспособность любых электроприборов и их элементов. Касается это и электропредохранителя.

Важно! У мультиметра и тестера есть два контакта с положительным и отрицательным знаком. Для проверки он пропускает по контурам прибора или его элемента небольшое количество электричества от своей батареи и проверяет, сколько его вернулось на другой контакт

Подробная пошаговая инструкция по проверке выглядит следующим образом:

• Убедиться, что устройство выключено и вынуть предохранитель из прибора или автомобиля;
• Включить мультиметр и должным образом настроить его. Установить переключатель на измерение сопротивления (Ом). Можно заранее скрестить положительный и отрицательный щупы и посмотреть на значение. Параметр измерения электропредохранителя должен получиться практически идентичным. Также можно измерить силу тока вместо сопротивления. Для этого ручка поворачивается в соответствующем направлении (А);
• Прикоснуться обоими щупами мультиметра к ножкам электропредохранителя одновременно и зафиксировать значение измеряемого параметра на экране;
• Если при измерении сопротивления ничего не появилось, то это означает, что элемент расплавился и вышел из строя. При измерении силы тока у нормально функционирующего предохранителя мультиметр должен постоянно издавать пищащие звуки. Если элемент перегорел, и в нем нет контакта, то прибор при прозвонке будет «молчать».

Таким образом, электропредохранитель в современной технике — важная и нужная вещь, способная защитить приборы и человека от воздействия большой силы тока, образовавшейся в результате короткого замыкания. Проверить такой элемент цепи на работоспособность можно и простым тестером или мультиметром.

голоса

Рейтинг статьи

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

• до 50 мА — авто со штатным электрооборудованием;
• до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Как обнаружить неисправность

Если что-то из электрических приборов или исполнительных механизмов перестает работать, то не стоит спешить с его заменой. Нельзя исключать, что причина отказа скрыта в нарушении работоспособности проводки, и установка нового оборудования проблему не решит.

Любая заводская инструкция к автомобилю рекомендует начинать поиски причины неисправностей с прозвона электрических проводов, соединяющих данный прибор или механизм с другими компонентами.

Для этого необходимо вооружиться:

1. мультиметром;
2. либо сигнальной лампой на 12 Вольт с соединительными проводами.

Порядок работы с мультиметром

На видео в этой статье вы сможете увидеть некоторые моменты работы с измерительной аппаратурой при проведении работ по обнаружению поломок в бортовой электросети. А основным инструментом любого автоэлектрика был и остается многофункциональный цифровой прибор – мультиметр. (См. также статью Схема электропроводки ВАЗ 2105: описание.)

Справочно: Мультиметр представляет собой универсальное устройство, одновременно объединяющее омметр, амперметр и вольтметр. За измерение напряжения бортовой цепи отвечает вольтметр, силу тока измеряет амперметр, а сопротивление соответственно определяет омметр.

Проверка напряжения

Итак, если в автомобиле один из электронных компонентов перестал работать, то первым делом нужно осуществить проверку напряжения электрической цепи, которая соединяет его с другими устройствами. (См. также статью Схема электропроводки Газель: как установить.)

• Переключаем мультиметр в режим вольтметра;
• Подсоединяем один из щупов прибора к отрицательной клемме аккумулятора (если проверяемое устройство находится под капотом) или к массе автомобиля, стараясь выбрать место на кузове с хорошим контактом;
• Второй щуп подключаем к подающему проводу в проверяемой цепи, предварительно сняв его с клеммы устройства или прибора.

Если на табло появится значения – напряжение в проводе присутствует и сам провод исправен. Проделываем операцию с другими проводами, и когда обнаружим точку, где напряжение в сети отсутствует, определяем, что источник неисправности расположен в этом отрезке.

Обратите внимание! В некоторых электрических цепях автомобиля напряжение присутствует только тогда, если ключ в замке зажигания установлен в определенное положение

Поиск короткого замыкания

Данная процедура характерна таким моментом, как полное отсутствие напряжения в цепи.

1. извлекается плавкий предохранитель, отвечающий за проверяемую цепь;
2. мультиметр переводится в режим вольтметра;
3. один из щупов подключается к клеммам подключения предохранителя в тот момент, когда все остальные приборы и оборудование этой цепи обесточены;
4. пошевелите провод – если на экране будут появляться значения, значит провод закорачивает.

Обратите внимание! Чаще всего это происходит с проводкой в местах, где протерлась изоляция. Подобный тест на поиск короткого замыкания можно осуществить с любым другим элементом цепи, в т.ч. с выключателями

с выключателями.

Проверка качества заземления

Поскольку подавляющее большинство автомобилей имеет однопроводную схему электропроводки, и «-» все электрическое оборудование получает через металлический корпус авто, качество заземления приборов и механизмов играет решающую роль.

Но в процессе эксплуатации, детали корпуса:

и у электрооборудования, подключенного к корпусу, теряется электрический контакт, они начинают работать с перебоями. Чтобы убедиться в их исправности, следует провести проверку надежности заземления.

Алгоритм проверки надежность подключения электрооборудования и других элементов к массе автомобиля будет следующим:

1. Отсоединяем аккумуляторную батарею и подсоединяем один из проводов мультиметра к массе автомобиля;
2. Второй провод подсоединяем к точке заземления или к соединению, которое мы проверяем;
3. Если на экране будут появляться значения, сверьте их с заводскими параметрами, и если они близки – значит заземление в порядке.

Проверка целостности цепи

Данная процедура необходима для того, чтобы владелец автомобиля определить, все ли в порядке с проводкой и нет ли в цепи разрыва.(См. также статью Схема электропроводки Нива Шевроле.)

Порядок действий следующий:

1. Отключите напряжение от цепи, вытащив плавкий предохранитель или отключив клемму на АКБ;
2. Проверьте электрическую цепь на целостность, присоединив к ее концам щупы мультиметра;
3. Затем подсоедините один из щупов к массе автомобиля;
4. Если на экране появятся значения – разрывов в цепи нет;
5. Если экран остается статичным – где-то в электроцепи есть разрыв.
