Регулировка рулевой рейки как обойтись без помощи сто?

Выполнение работы

Замена пыльника рулевой рейки

Доступ к регулировочному болту рулевой рейки на Рено Логан не затруднен. Для этого нужно поднять машину на подъемнике или загнать на яму. Подтяжка рейки осуществляется шестигранником на 10 и обычным ключом, который будет служить рычагом при затягивании болта внутри корпуса.

Место, где находится регулировочный болт, очищается и продувается, чтобы не возникло проблемы с вставкой инструмента в пазы. Шестигранник вставляется в разъем, после чего на него накидывается ключ, и болт аккуратно подтягивается на угол от 30 до 60 градусов, но не до полного затягивания.

Процедура делается в несколько этапов, при этом требуется постоянно контролировать, не закусывает ли шестерня рулевого вала рейку. Для этого достаточно руками повернуть передние колеса или прокрутить руль. Если механизм будет закусываться, это сразу почувствуется на его работе. Еще один признак перетянутой рейки: при повороте передних колес на подъемнике они не возвращаются в прямое положение, оставаясь повернутыми на установленный вручную угол.

Регулировку требуется проводить до тех пор, пока болт не затянется или люфт не уберется полностью. Чтобы определить качество подтяжки, продолжаем раскачивать наконечник рулевой рейки, но при этом люфт не должен передаваться на нее. Кроме того, должен пропасть люфт при нажатии колеса вправо-влево и на рулевом колесе.

Небольшой ход вала допускается, поскольку регулировочный болт давит на упругую пружину, которая прижимает части механизма друг к другу. При этом стук должен полностью пропасть, а управляемость автомобиля улучшиться.

Поскольку корпус рейки на автомобилях Рено Логан алюминиевый, чтобы избежать самораскручивания болта, его нужно накренить. Доступ к этому месту ограничен, но при помощи длинной отвертки достаточно накернить его в двух точка, чего будет вполне достаточно, чтобы болт больше не раскручивался, ослабляя сцепление в середине механизма.

По окончании работы необходимо сделать пробный заезд, чтобы определить стучит рулевая рейка или эта проблема была успешно решена

Во время поездки нужно обратить внимание на то, возвращается ли руль в исходное положение после поворота самостоятельно и не закусывает ли рулевой механизм. В таком случае нужно снова вернуться в мастерскую и немного ослабить регулировочный болт, чтобы рейка слишком сильно не изнашивалась

Важно отметить, что регулировка рулевой рейки не решает проблему радикально, со временем люфт снова появится и этот узел придется заменять

Важно отметить, что регулировка рулевой рейки не решает проблему радикально, со временем люфт снова появится и этот узел придется заменять. Но учитывая, что он стоит несколько десятков тысяч рублей, не нужно игнорировать возможность дешевого ремонта, который надолго продлит комфортную и безопасную эксплуатацию автомобиля

Печать

Печать

Можно ли отрегулировать рулевую рейку своими руками технология подтяжки

Здрасти, почетаемые автовладельцы! Время от времени, внезапно подкрадывается чувство «белой» зависти, когда в мануалах забугорных автопроизводителей читаем слова о том, что срок службы червя по другому рейки в управляющий рейке автомобиля, рассчитан на 14-15 лет.

Рассчитан и… так оно по сути: управляющая рейка не сгорает. Чем, при соблюдении определенных условия, как то: рекомендованные сроки обслуживания управляющий рейки, применение рекомендованных и высококачественных масел, и эксплуатация автомобиля на соответственных дорогах.

Когда 1-ые два пт полностью выполнимы не знакомых обладателя авто, то 3-ий, как досадно бы это не звучало, нам пока остается сказочной мечтой. Потому сейчас мы у вас разглядим вопрос что же на самом деле, как подтянуть управляющую рейку в кустарных условиях.

Рулевая рейка ваз 2114 ремонт своими руками.

Регулировка управляющий рейки. процедура легкая и полностью возможно хоть какому водителю. И во времени она занимает менее часа с разными предварительными мероприятиями. Но, сначала, вспомним зачем, и когда нужна подтяжка управляющий рейки.

Для чего нужна регулировка управляющий рейки?

Из устройства управляющий рейки типа: шестерня-рейка: к колесам усилие водителя передается средством шестерни (прямозубой либо косозубой), устанавливаемая на подшипнике и ведет взаимодействие с зубчатой рейкой.

Беззазорное зацепление шестерни и зубчатой рейки осуществляется благодаря прижимающим пружинам.

Более всераспространенные неисправности: свободный ход либо стук в управляющий рейке. Причинами свободного хода либо стука служат:

• Ослабилось крепление картера управляющий рейки, управляющий сошки или кронштейна крепления картерного рычага.
• Естественный износ передающей пары: шестерня- рейка.
• Нарушение регулировки зацепления передающей пары.
• Износ шаровых шарниров управляющих тяг и т.д..

При неверной регулировке зацепления в передающей паре может наблюдаться тугое вращение руля. Конкретно в данном случае и требуется регулировка управляющий рейки, и, чем, долив либо подмена масла (смазки) в картере управляющий рейки.

Как регулировать управляющую рейку в кустарных условиях?

Сразу охото предупредить что же на самом деле, что подтяжка управляющий рейки может и даже не решить делему с люфтом. Существует, что степень износа деталей передающей пары: шестерни и зубчатой рейки нам и для вас неведома. Это может показать только вскрытие. Мы говорим о первой подтяжке.

Когда подтяжка управляющий рейки не принесет хотимого результата и свободный ход как еще его называют стук не пропадет, то необходимо записываться на аудиенцию к спецу. Но, пока, зовем товарища по гаражу (необходимо напарник для регулировки) и приступаем к подтяжке.

Подтяжка рулевой рейки своими силами

• Регулировка делается методом подтяжки регулировочного винта. Он находится в управляющем механизме (в торцевой крышке).
• Лучший вариант – если у вас встречаются яма в гараже иначе говоря эстакада в пределах. В том случае нет, то конечно подтянуть рейку на домкратах. Чем, укрепив автомобиль после подъема на упрямых «козлах».
• Перед подъемом кузова домкратами, фронтальные колеса выставляются ровно (прямо).
• Свободный ход руля измеряется люфтомером (конечно электрические, а будет примитивные старенькые люфтомеры). ГОСТ РФ говорит что, что свободный ход руля не способен превосходить 10 градусов.
• Подтяжку регулировочного винта осуществляем медлительно, систематически проверяя ход руля и наличие свободного хода либо стука в колонке.
• Если для вас показалось, что неувязка решена, то проведите ходовое испытание. Когда в течении движения, после подтяжки вы почувствуете «тяжесть» управляющего колеса, то регулировочный винт придется немного ослабить.

Ремонт рулевой рейки шевроле круз своими руками.

Задачка регулировки управляющий рейки считается выполненной, если: свободный ход иначе говоря стук пропали, а руль свободно ворачивается в центральное положение.

Симптомы неисправностей

Как уже говорилось ранее, рулевая рейка может работать совместно с гидроусилителем, либо с электроусилителем. Мы сравнивали ГУР и ЭУР, и пришли к определенным выводам.

Если РР имеет какие-то проблемы, это сразу будет видно по поведению автомобиля. Чаще всего проявляются такие симптомы:

• при повороте руля со стороны РР исходят посторонние звуки в виде стука;
• у руля четко ощущается люфт;
• поворачивая руль, колеса разворачиваются на меньший или больший угол, нежели обычно;
• усложняется контроль над авто;
• когда баранка находится в центральном положении, усилия вообще не ощущается, его нет;
• усилия может не быть и при повороте руля, но после прогрева рабочей жидкости (в гидроусилителе) все нормализуется.

И чаще всего проблема в том, что рейка разболталась. Это еще не гарантия того, что узел полностью вышел из строя. Порой подтяжка позволяет вернуть РР к прежнему уровню работоспособности.

Регулирование рулевой рейки с помощью специальной гайки на корпусе

Главным процессом, который можно выполнить самостоятельно без обращения к специалистам, является регулировка рулевой рейки. При небольшом износе внутренней рабочей части можно немного подтянуть рулевую рейку и создать нормальные возможности эксплуатации механизма еще в течение нескольких десятков тысяч километров. Подтянуть гайку достаточно сложно, ведь для этого необходимо в удобном режиме добраться непосредственно до рейки и пристроить инструмент.

Гайка, которая нас интересует, располагается на креплении рулевого вала к рейке, она имеет размер 17 миллиметров, потому для ее проворачивания понадобиться специальный ключ. Процесс регулировки рейки выглядит следующим образом:

• установите автомобиль на яме или загоните его на эстакаду для удобного доступа к рулевому механизму;
• снимите защиту картера, если она имеется, так как эта деталь будет мешать нормальному доступу к рейке;
• очистите саму рейку от грязи (в особенности нас интересует место соединения рейки и вала);
• отыщите гайку, которая отвечает за регулировку механизма;
• размеренными медленными движениями подтяните гайку;
• проверьте силу сопротивления при повороте рулевого колеса и при необходимости подтяните гайку сильнее;
• настройте оптимальное усилие на рулевом колесе с помощью данного механизма.

Данная процедура может снять постукивания в рейке, убрать эффект слишком большого люфта рулевого колеса. Но помните, что рулевая рейка с серьезным износом не проработает долго, потому после выполнения регулировки стоит задуматься о покупке нового механизма.

Если подобные процедуры не повлияли на негативный эффект постукивания рулевой рейки, придется продвинуться дальше и проверить рулевые наконечники и тяги. Часто стук возникает именно в этих частях механизма.

8 признаков неисправной рулевой рейки

1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
3. Свободный ход руля (люфт) увеличен.
4. Руль вращается тяжелее чем обычно или рывками.
5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
6. Шумит насос ГУР, звук усиливается при вращении руля.
7. Падает уровень масла в бачке гидроусилителя.
8. На рейке или рядом с ней видны подтеки масла.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время  возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль. Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе

Здесь потребуется ремонт рулевой колонки на ВАЗ 2107. Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы. Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107. Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы. Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Во сколько обойдется ремонт рулевой рейки?

Если диагностика неисправности показала, что рулевая рейка подлежит замене, то у автолюбителя возникнет закономерный вопрос: во сколько ему обойдется такое удовольствие? Следует отметить, что цены на запасные части для иномарок на порядок выше, чем цены на запчасти для отечественных авто. Их конкретные значения зависят от марки автомобиля и года его выпуска.

Так, для автомобиля ВАЗ можно приобрести рулевую рейку без тяг, наконечников и ГУРа за 130 долларов. Та же деталь в сборе обойдется уже в 230 долларов. На приобретение рейки владельцу иномарки потребуется от 200 до 500 долларов, а покупка рейки в сборе потребует вложения от 1000-1500 долларов и выше. Если владелец автомобиля обратится за помощью к сотрудникам автомобильного сервиса, то к стоимости рейки ему придется прибавить затраты на оплату услуг специалистов, которые выполнят ремонт.

Как подтянуть рулевую рейку на Ладе Гранте и избавиться от стука в рейке

Многие автолюбители жалуются на возникновения стука в рулевой рейке автомобиля Лада Гранта. Причем подобные проблемы наблюдаются даже на автомобилях с небольшим пробегом. Например, стук в рулевой рейке (в некоторых случаях довольно сильный) может возникнуть как на Гранте с пробегом 100 тыс. км, так и 25 тыс. км. В большинстве случаев к этому приводит качество наших дорог, которые иногда даже хуже грунтовых сельских дорог. Ведь именно постоянная тряска и биения рулевой приводят к разбалтыванию рейки, которую необходимо своевременно подтянуть, иначе вскоре понадобится ее вовсе заменить.

Для подтяжки рулевой рейки понадобится специальный ключ, который можно легко найти в любом магазине автозапчастей или же на авторынке. Стоимость такого ключа варьируется в пределах между 60 – 160 руб.

Как подтянуть рулевую рейку

Прежде чем приступать к описанию данного ремонта, если его вообще можно назвать таковым, давайте рассмотрим основную причину, по которой приходится подтягивать рулевую рейку на Приоре.

Итак, думаю, что многие владельцы знают, что при появлении стука со стороны рулевой рейки или ее тяги, необходимо произвести регулировку, а точнее — подтяжку рейки при помощи специальной гайки, которая находится с внутренней стороны корпуса, что хорошо видно на приведенном ниже фото.

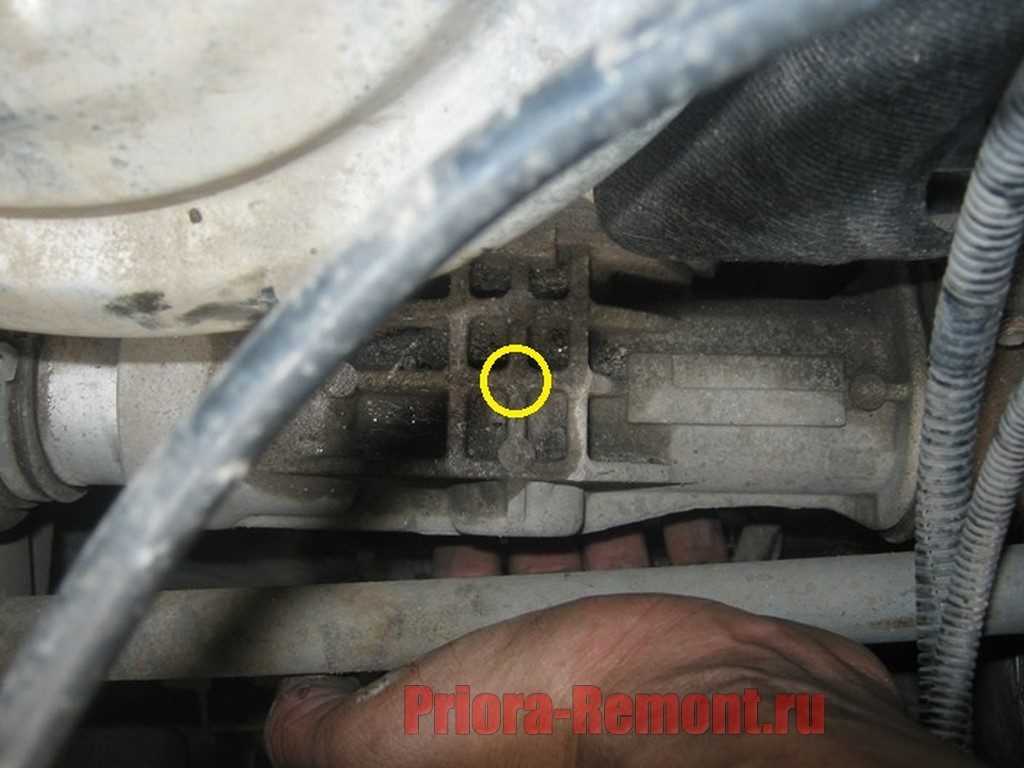

Чтобы понять, где находится эта гайка, посмотрите на фото ниже, все показано уже сверху — со стороны капота, разумеется, в таком случае эта гайка находится с обратной стороны:

Чтобы добраться до данной регулировочной гайки, скорее всего придется снять аккумулятор, так как без него под капотом больше свободного места. Хотя по хорошему, даже аккумулятор в Приоре не мешает этому ремонту (в отличие от таких авто как Калина или Гранта).

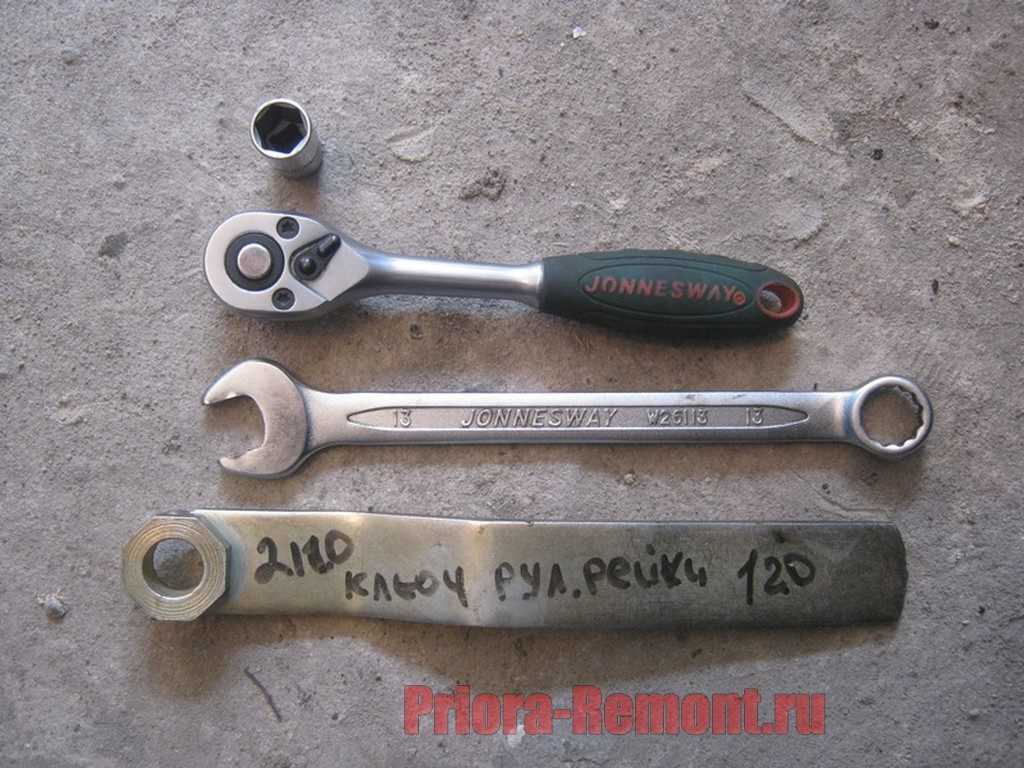

Стоит отметить, что возможно понадобятся следующие инструмент для работы:

• ключ на 10 мм или головка с воротком
• ключ на 13
• ключ для подтягивания рейки — именно 2110 а не 2108

Теперь при помощи специального ключа с внутренней стороны, как и показано на фото ниже, вставляем его в отверстие:

Обратите внимание, что подтягивается рейка по часовой стрелки — но с учетом того, что гайка находится в перевернутом состоянии (крутится снизу вверх), то придется соблюдать это правило, и сверху крутить против часовой!

Достаточно сделать менее половины оборота, после чего попробовать люфт на тягах. Если он пропал и стука больше нет, то подтягивать дальше нет смысла, так как можно переборщить, и рейку в таком случае может закусывать. Для более наглядного примера и описания всей процедуры, посмотрите видео отчет ниже.

Советы по эксплуатации

Полноценная замена и ремонт — ряд действий, для осуществления которых нужно обладать не только специальными знаниями, но и немалым количеством свободного времени, поэтому если у автовладельца нет ни первого, ни второго, предпочтительнее отправиться на ближайшую станцию техобслуживания.

При этом чтобы не стать их постоянным гостем, следует знать некоторые секреты по эксплуатации рулевой рейки, которые могут значительно продлить срок её службы.

• Настоятельно не рекомендуем «прыгать» на автомобиле по бордюрам, а также разъезжать на большой скорости по рельсам, поскольку каждая такая поездка становится причиной появления трещин на самой рейке, а также деформации вала, входящего в состав рулевого механизма.
• Не рекомендуется часто выкручивать рулевое колесо до упора. Конечно, в этом случае будет очень сложно продемонстрировать свои возможности маневрирования, но это позволит существенно увеличить срок работы одной из самых важных деталей машины.
• Внимательно следите за состоянием защитных пыльников, которые обязательно должны сохранять свою герметичность. Замена пыльников в несколько раз дешевле замены всей рейки.
• Стоит также следить за уровнем и состоянием гидравлической жидкости, поскольку её уменьшение или изменение цвета связано с наличием проблем в гидравлической системе автомобиля, что может обернуться поломкой рейки.

Время от времени нужно проходить полноценное ТО, что позволит заблаговременно устранить неисправности, которые могут стать причиной необратимых последствий, травмирования себя, своих близких и других участников движения. А также в случае выявления проблем в работе автомобиля лучше не рисковать и как можно быстрее отправиться в ближайший автосервис.

Источник

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

• При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
• Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
• Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

• Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
• При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
• Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
• Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

• Первым делом, используя пассатижи, снять шплинт.
• При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
• Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
• На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
• Отвернуть до конца гайку крепления шарового пальца.
• Из отверстия поворотного рычага вывести шаровый палец.
• При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
• Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

• Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
• Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
• Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

Регулировка рулевого механизма: особенности

Сразу отметим, что на рулевых рейках, установленных с завода, обычно требуется подтяжка, а не ослабление. Ослабляют рейку в рамках регулировки или после ремонта

Важно понимать, что решение подтянуть рейку предполагает отклонение от начальных заводских настроек

Изначально рейка настроена на заводе таким образом, чтобы  прижим пары шестерня-зубчатая рейка был максимально плотным, при этом руль вращался легко и без усилия.  По этой причине необходимо знать, как подтянуть рулевую рейку.  Также следует понимать, что подтяжка рулевой рейки далеко не всегда позволяет устранить люфты и стуки, однако можно уменьшить люфт или стук  механизма.

Еще отметим, что если после первой подтяжки рейки через небольшой промежуток времени все симптомы неисправности проявились снова, во второй раз затягивать рулевую рейку не стоит. Как правило, первая подтяжка убирает люфт, который возникает в результате износа или деформации пластмассовых втулок внутри механизма.

С учетом того, что втулки пластиковые, первая подтяжка «выбирает» зазор. Однако если после такой подтяжки снова затянуть рейку, втулки попросту разломаются или полностью деформируются.

Как отрегулировать рулевую рейку

Далее рассмотрим, как подтянуть рулевую рейку на автомобиле. Сделать это можно в условиях обычного гаража, загнав машину на яму  или подняв на подъемнике. Дело в том, что все работы нужно будет выполнять под машиной (с учетом места установки рулевой рейки).

1. Сначала потребуется найти на корпусе рейки специальную регулировочную гайку. На разных авто гайка может стоять в различных местах, сверху гайку зачастую прикрывает колпачок.
2. Сняв колпачок, также может потребоваться специальный ключ для подтяжки. Часто, если такой ключ отсутствует, его изготавливают самостоятельно.
3. Следующий шаг – подтяжка рейки рулевого механизма. В процессе затяжки необходимо соблюдать аккуратность, чтобы не перетянуть гайку (помните, перетяжка приведет к повреждению пластиковых втулок внутри).
4. Обычно для плотной фиксации пары рейка-шестерня требуется не более 1/3 полного оборота регулировочной гайки.
5. В целом, оптимальная регулировка должна быть выполнена таким образом, чтобы руль вращался легко и свободно, при этом люфты и стуки были сведены к минимуму или вовсе отсутствовали.

После регулировки важно проверить, чтобы руль вращался свободно в обе стороны, без закусывания и дополнительного усилия.  Также не допускается, чтобы усилие на руле менялось при его вращении в каком-либо положении. В норме усилие должно быть равномерным

Конечно, оптимально  при регулировке мерить люфт руля специальным прибором  –люфтомером. С учетом того, что такого прибора обычно нет под рукой, затяжку гайки определяют по собственным ощущениям на руле (необходимость подтяжки или ослабления).

Рулевая рейка на автомобиле Лада Гранта

Лада Гранта изначально создавалась как недорогой автомобиль. Собственно, поэтому она и стала одной из самых популярных машиной на дорогах. Производитель постарался внести в конструкцию как проверенные, так и новые элементы. Но у них есть свои недостатки. Рулевая рейка Лады Гранта в процессе эксплуатации может преподнести разные сюрпризы. Владельцу отечественного автомобиля полезно разбираться в устройстве многих узлов.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

• колёса;
• рулевая рейка;
• привод;
• механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Рулевой механизм Лады Гранты реечного типа, самый простой и недорогой вариант.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Причина неполадок	Устранение
Большой люфт рулевого колеса
Крепёжные гайки на тягах шаровых ослабли.	Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.
Зазор в тягах шаровых опор слишком большой.	Замена рулевых наконечников Лада Гранта.
Сайлентблоки шарниров изношены.	Заменить тяги.
Между рейкой и гайкой слишком большой зазор.	Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.
При поворотах руля доносится стук
Гайки рулевых тяг ослабли.	Подтянуть крепёжные гайки.
Между рейкой и гайкой большой зазор.	Заменить изношенные элементы, после замены механизм следует отрегулировать.
Крепёж рулевого управления ослаб.	Затянуть крепёжные гайки, удерживающие механизм.
Рулевое колесо вращается слишком туго
Неисправен опорный подшипник амортизационной стойки.	Опорный подшипник заменить.
Опорная втулка изношена, износ упора рейки.	Изношенные элементы надо менять.
Давление в колёсах слишком низкое.	Подкачать шины до оптимального давления.
Детали шаровых опор изношены или повреждены.	Заменить элементы.
Амортизационные стойки или их элементы отработали свой срок.	Ремонт амортизационной стойки или ее замена.
Подшипники вала износились.	Подшипники вала нужно заменить.
Электроусилитель управления неисправен.	Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

От исправности рулевого механизма зависит не только комфорт управления, но и безопасность водителя и его пассажиров. Неполадки узла нужно уметь вовремя диагностировать и устранить.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Признаки неисправности рулевой рейки

Рулевой рейкой называется силовой узел в конструкции рулевого механизма, предназначенный для передачи усилия с руля на колеса (управляемые). Именно через рулевую рейку и осуществляется процесс управления автомобилем посредством поворота направляющих колес.

Рейки подразделяются на 3 категории:

1. Механические;
2. Гидравлические;
3. Электрические.

Рулевая рейка в разрезе

Неисправности  могут быть разными. Впрочем, для их обнаружения не требуется обладать особыми знаниями – достаточно просто периодически инспектировать данный узел. Кроме того, следует знать причины, по которым могут возникнуть подобные дефекты.

1. Люфт на рулевом колесе

Люфт на рулевом колесе и возникновение звуков – если это проявляется при заглушенном силовом агрегате в процессе активного поворачивания рулевого колеса. В подобной ситуации проблема может заключаться в ослабленном упоре золотника , а также в недостаточных показателях упругости торсиона.

Люфт – причины подобного дефекта разнообразны. Он может проявиться в результате чрезмерного износа сайлент-блоков, фиксирующих рейку, изменение угла прилегания винта и зубьев из-за искривления картера либо вала, повреждения (механического характера) или ход (вертикальный) винтового подшипника. Для определения причин требуется диагностирование состояния втулки (сухаря) рулевой рейки, шарниров тяг, а еще центрального зуба.

2. Тяжесть и стук при повороте руля

Схема-рулевой-рейки

Тяжесть при повороте руля обычно это проявляется в случае закисания карданчика.

Стук – наиболее распространенный признак. Причем источники такого стука в рейке различны. Как правило, звук возникает в следующих случаях:

1.  ход вала в подшипнике по вертикали;
2.  выработка ресурса шарниров и картера;
3.  предельный ресурс подшипников винта, втулки либо центрального зуба;
4. кривизна картера либо вала, что приводит к неверному углу прилегания винта и зубьев;
5.  выработка ресурса сайлент-блоков;
6.  ослабление фиксации рейки;
7.  нарушения люфта.

3. Тяжелый ход и течь

Устройство рулевой рейки

Тяжелый ход баранки в крайних позициях – это, наряду с недостаточным возвратом и скрипом, наблюдается в случае перетянутой втулки, а также искривления картера либо вала.

Течь – она возникает в случае коррозии на валу либо износе сальника. Кроме того, подтекание имеет место при разгерметизации трубок (отводящей либо нагнетательной) цилиндра.

Какую оплётку выбрать?

Оплётка на руль делает его менее скользким, а также скрывает мелкие дефекты и потёртости, которые нередко появляются на детали со временем. Этот аксессуар способен изменить внешний вид рулевого колеса. Он придаёт ему неповторимый облик. Изделие препятствует дальнейшему износу элемента. Поэтому его и приобретают многие автовладельцы.

При покупке нужно обратить внимание на материал, дизайн и способ крепления

Важно, чтобы с этим аксессуаром было удобно держать руль. С ним не должны потеть руки при долгой езде

Он не должен быть слишком объёмным или ворсистым. Но многие девушки предпочитают чехлы из искусственного меха и похожих материалов. Изделие нужно подбирать так, чтобы оно гармонировало по цвету и оформлению с остальными элементами салона. Некоторые автолюбители предпочитают яркие оплётки на руль ВАЗ 2114, которые заметно выделяются на фоне остального интерьера, но это уже дело вкуса

С ним не должны потеть руки при долгой езде. Он не должен быть слишком объёмным или ворсистым. Но многие девушки предпочитают чехлы из искусственного меха и похожих материалов. Изделие нужно подбирать так, чтобы оно гармонировало по цвету и оформлению с остальными элементами салона. Некоторые автолюбители предпочитают яркие оплётки на руль ВАЗ 2114, которые заметно выделяются на фоне остального интерьера, но это уже дело вкуса.

Современные чехлы имеют разный цвет и дизайн. Крепятся они зачастую по-разному. Некоторые изделия достаточно просто надеть на руль. Но бывают и такие, которые фиксируются специальными верёвочками и тесёмками. Метод крепления обычно не сказывается на надёжности фиксации. Аксессуары для руля изготавливают обычно из следующих материалов:

1. Кожа или кожзаменитель. Эти материалы долговечны и практичны. С ними рулевое колесо обычно не скользит, а руки практически не потеют. Кожаные чехлы для руля зачастую имеют строгое классическое оформление. Их выбирают, как мужчины, так и женщины. Аксессуары из натуральной кожи обычно стоят недёшево. Чтобы сэкономить, можно выбрать изделие из заменителя.
2. Замша, плюш или искусственный, реже –натуральный, мех. Они выглядят мохнатыми или бархатистыми. Нередко окрашиваются в яркие оттенки. Поэтому их часто выбирают автоледи. Но у этих материалов есть значительные недостатки. Они зачастую заметно увеличивают размеры руля, а потому его становится неудобно держать руками. В жару руки от таких изделий могут сильно потеть, что вызывает заметный дискомфорт при вождении.
3. Поролон. Синтетический материал позволяет создавать яркие и оригинальные чехлы любого цвета и дизайна. На них нередко наносят забавные рисунки или надписи. Поролоновые изделия приятны на ощупь и нескользкие. Руки от них обычно не потеют. Такие аксессуары часто выбирают молодые водители обоих полов.
