Расположение блоков управления
Общая схема расположения электронных блоков управления
Описание элементов
| 1 | Реле кондиционера — перегородка |
| 2 | Реле электропривода антенны (Кабриолет) |
| 3 | Электронный блок управления SRS |
| 4 | Звуковой сигнал противоугонной системы |
| 5 | Реле противоугонной системы (Кабриолет) |
| 6 | Аккумуляторная батарея |
| 7 | Блок управления центральным замком/ блок управления противоугонной системы |
| 8 | Инфракрасный приемник центрального замка |
| 9 | Тепловой предохранитель (привод складывающейся крыши) — левая часть багажного отделения |
| 10 | Реле привода складывающейся крыши (складывание) |
| 11 | Реле привода складывающейся крыши (раскладывание) |
| 12 | Реле привода складывающейся крыши |
| 13 | Диагностический разъем (DLC) |
| 14 | Реле электропривода стеклоподъемника — открытие («one touch») |
| 15 | Реле электропривода стеклоподъемника, со стороны водителя — за центральной консолью |
| 16 | Реле электропривода стеклоподъемника, со стороны пассажира — за центральной консолью |
| 17 | Реле электропривода заднего левого стеклоподъемника (Кабриолет) |
| 18 | Реле электропривода заднего правого стеклоподъемника (Кабриолет) |
| 19 | Реле электродвигателя вентилятора системы охлаждения-за аккумуляторной батареей |
| 20 | Блок предохранителей/ реле приборная панель 1 |
| 21 | Блок предохранителей /реле приборная панель 2 |
| 22 | Блок предохранителей/ реле, моторный отсек |
| 23 | Предохранитель F38 (40A) — выключатель стеклоподъемника (Кабриолет) |
| 24 | Предохранитель F40 (10A) – реле привода антенны(Кабриолет) |
| 25 | ПредохранительF41 (3A) -CD — чейнджер аудиосистемы |
| 26 | Реле обогревателя лобового стекла — за аккумуляторной батареей |
| 27 | Звуковой сигнал |
| 28 | Электронный блок управления иммобилайзером |
| 29 | Кольцевая антенна иммобилайзера — рулевая колонка |
| 30 | Инерционный выключатель отсечки подачи топлива |
| 31 | Реле электропривода люка |
14.1.1. Предохранители и реле
Блок реле, устанавливаемый до конца 1985 года
|
1, 3 – запасные предохранители; 2 – реле зажигания; 4 – реле периодического включения стеклоочистителей; 5 – реле подачи питания на стеклоподъемники; |
6 – реле противотуманных фар; 7 – реле стеклоподъемников; 8 – реле фар дальнего света; 9 – реле периодического включения; 10 – реле омывателя фар; 11 – прерыватель питания центрального замка |
Блок реле, устанавливаемый с 1986 года
|
1 – 20 – предохранители; I – омыватели фар; II – обогрев заднего стекла с автоматическим выключением; III – периодический режим работы стеклоочистителя ветрового стекла; IV – блокировка запуска двигателя на автомобилях с автоматической коробкой передач; V – защита от перегрузки топливного насоса; VI – замок зажигания; А – контрольная лампочка оборотов холостого хода; В – антиблокировочная система; |
С – комбинированный звуковой сигнал; D – задний противотуманный фонарь (устанавливается только в Швеции и Норвегии); E – электрический стеклоподъемник (устанавливается только в Швеции и Норвегии); F – обогрев передних сидений; G – фары I (устанавливаются только в Швеции и Норвегии); H – фары II (устанавливается только в Швеции и Норвегии); I – фары дальнего света; К – фары ближнего света |
Реле, устанавливаемые внизу слева под приборной панелью
|
А – обогрев стекла (серое); В – самонарезающий винт; С – система впрыска топлива (фиолетовое) или задержка запуска двигателя (зеленое или белое); D – блок диодов; |
Е – уменьшение ближнего света фар для автомобилей с правым рулем (синее); F – датчик скорости вращения (черное); G – антиблокировочная система (зеленое) |
Предохранители и реле установлены в блоке на брызговике левого переднего крыла. Защищаемые цепи указаны схемой на крышке блока. Ток предохранителей определяется по цвету: красный – 10 А, синий – 15 А, желтый – 20 А и бесцветный – 25 А.
Предохранители в автомобилях, изготовленных до конца 1985 года
|
N |
Сила тока |
Защищаемые цепи |
|
Аварийная сигнализация, звуковой сигнал |
||
|
Освещение салона, часы, прикуриватель, омыватель ветрового стекла |
||
|
Омыватель фар |
||
|
Дополнительные фары |
||
|
Противотуманные фары |
||
|
Правая фара дальнего света |
||
|
Левая фара дальнего света |
||
|
Правая фара ближнего света |
||
|
Левая фара ближнего света |
||
|
Правый габаритный задний свет, подсветка прикуривателя, комбинации приборов, панели отопителя, освещение вещевого ящика |
||
|
Левый габаритный задний свет, освещение номерного знака |
||
|
Вентилятор радиатора |
||
|
Указатели поворотов, фонари заднего хода, контрольные лампы зарядки аккумулятора и давления масла |
||
|
Вентилятор отопителя |
||
|
Обогрев заднего стекла |
||
|
Стоп-сигналы, электродвигатели стеклоочистителей, омыватель заднего стекла |
||
|
Электрические стеклоподъемники |
||
|
Центральный замок |
||
|
Обогрев сидений |
||
|
RI |
Система впрыска топлива |
Предохранители в автомобилях, изготовленных c 1986 года
Блок в салоне
Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

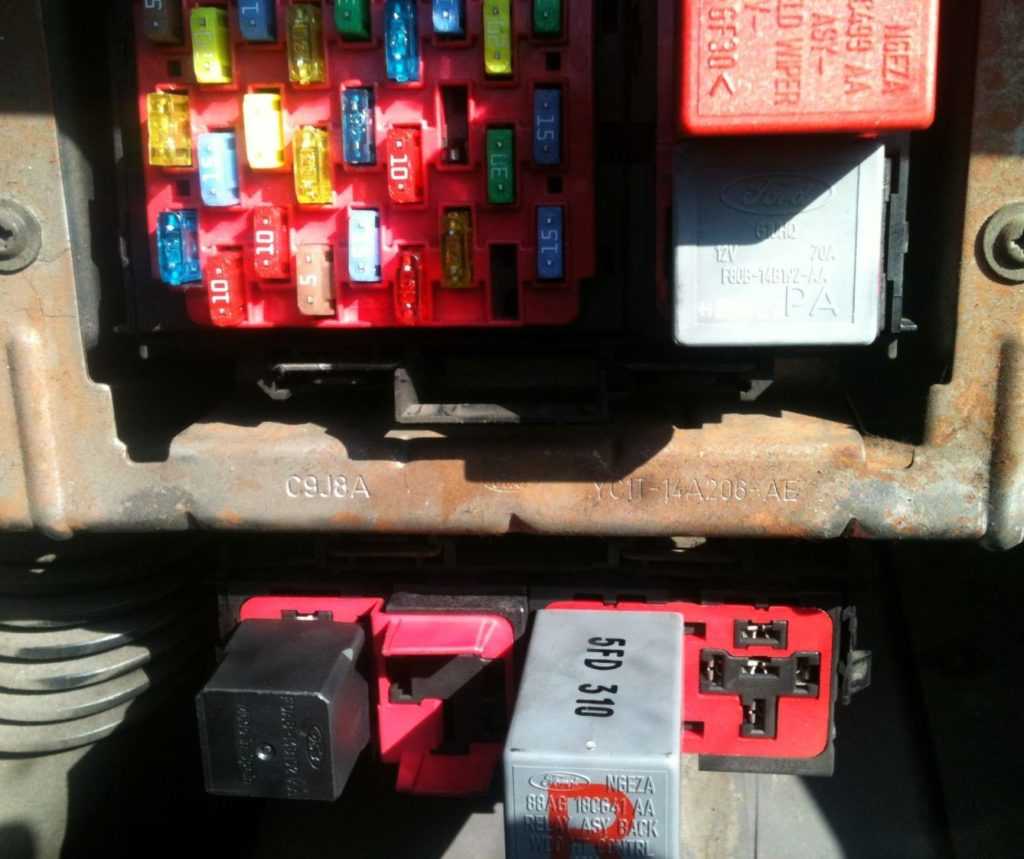

Фото — пример
Схема
Расшифровка
| 56 | 20А Топливный насос |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5А Приемопередатчик пассивной противоугонной системы |
| 60 | 10А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк |
| 61 | 20А Прикуриватель, задняя розетка |
| 62 | 5А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10А Европа: Система адаптивного круиз-контроля |
| 64 | Резерв |
| 65 | 10А Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20А Блокировка двери водителя, двойная блокировка |
| 67 | 7,5А Информационно — развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC |
| 68 | 15А Электрический блокиратор рулевой колонки |
| 69 | 5А Комбинация приборов |
| 70 | 20А Центральный замок |
| 71 | 7,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль |
| 72 | 7,5А Модуль рулевого колеса |
| 73 | 5/7,5А Диагностический разъем, батарея сирены противоугонной системы |
| 74 | 15А Дальний свет фар |
| 75 | 15А Передний противотуманный свет |
| 76 | 10А Лампы заднего хода |
| 77 | 20А Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска |
| 79 | 15А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери |
| 80 | 20А Люк, солнцезащитная шторка |
| 81 | 5А Датчик контроля салона, радиочастотный радиоприемник |
| 82 | 20А Насос омывателя стекла |
| 83 | 20А Центральный замок |
| 84 | 20А Разблокировка двери водителя, двойная блокировка |
| 85 | 7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
| 86 | 10А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер) |
| 87 | 15А Подогрев рулевого колеса |
| 88 | 25А Модуль качества напряжения |
| 89 | — |
Блок под капотом
Находится рядом с бочком омывающей жидкости, под защитной крышкой.
Описание
Вариант 1
| F1 | 10А Система снижения токсичности выхлопа |
| F2 | 15А Система снижения токсичности выхлопа |
| F3 | 15А Система снижения токсичности выхлопа |
| F4 | 10А Система снижения токсичности выхлопа |
| F5 | 30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева |
| F6 | 3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание |
| F7 | 7,5А Модуль управления силовым агрегатом |
| F8 | 20А Вентилятор охлаждения |
| F9 | 30А Левый стеклоочиститель ветрового стекла |
| F10 | 30А Правый стеклоочиститель ветрового стекла |
| F11 | 10А Муфта компрессора системы кондиционирования |
| F12 | 20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива |
| F13 | Резерв |
| F14 | 30А Система снижения токсичности выхлопа — зажигание |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Не используется |
| F18 | 40А Антиблокировочная система тормозов, насос системы поддержания устойчивости |
| F19 | 30А Соленоид стартера |
| F20 | 60А Свечи накаливания |
| F21 | 60А Реле 3 зажигания |
| F22 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 7,5А Топливный насос высокого давления |
| F25 | Резерв |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | 40А Вентилятор 1 системы охлаждения |
| F31 | 40А Вентилятор 2 системы охлаждения |
| F32 | 60А Электродвигатели (два) стеклоочистителей ветрового стекла |
| F33 | 20А Запуск-остановка вспомогательного водяного насоса |
| F34 | Резерв |
| F35 | 15А Источник питания системы управления силовым агрегатом |
| F36 | 15А Датчик NOXI 2 |
| F37 | 7,5А Клапан управления обьемом |
| F38 | 7,5А Датчик массового расхода воздуха |
| F39 | 15А Испаритель топлива дизельного насоса |
| Реле | |
| R1 | Зажигание |
| R2 | Стартер |
| R3 | Стеклоочиститель заднего окна |
| R4 | Не используется |
| R5 | вентилятор охлаждения |
| R6 | Стеклоочиститель ветрового стекла — включение и выключение |
| R7 | Стеклоочиститель ветрового стекла — низкая и высокая скорость работы |
| R8 | Не используется |
| R9 | Не используется |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Свеча предпускового подогрева топлива системы испарителя |
| R12 | Топливный насос высокого давления |
| R13 | Насос привода на все колеса |
| R14 | Система Econetic |
| R15 | Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной |
| R16 | Система снижения токсичности выхлопа |
| R17 | Модуль управления силовым агрегатом |
| R18 | Вентилятор системы охлаждения — высокоскоростной |
Вариант 2
| F1 | 5А Выключение звука радиоприемника |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | 15А Датчик оксидов азота |
| F7 | 15А Датчик твердых частиц |
| F8 | 20А Высокоскоростной вентилятор системы охлаждения |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | Резерв |
| F13 | Резерв |
| F14 | Резерв |
| F15 | Резерв |
| F16 | Резерв |
| F17 | Резерв |
| F18 | 40A Вентилятор 2 системы охлаждения |
| F19 | 40/60A вентилятор системы охлаждения |
| F20 | 40A Система снижения токсичности выхлопа |
| F21 | 40А Свеча предпускового подогрева 2 |
| F22 | 40А Свеча предпускового подогрева 1 |
| F23 | 10А Муфта компрессора системы кондиционирования |
| F24 | Резерв |
| F25 | 15А Правые фары с газоразрядными лампами высокой интенсивности |
| F26 | 15А Левые фары с газоразрядными лампами высокой интенсивности |
| F27 | Резерв |
| F28 | 5А Нагревательный элемент клапана принудительной вентиляции картера |
| F29 | 7,5/15А Насос охлаждающей жидкости |
| F30 | 40/60А Реле модуля управления силовым агрегатом |
| F31 | 20А Реле «работа-пуск» 2 |
| F32 | 20A Дополнительный отопитель, работающий на топливе |
| F33 | Резерв |
| F34 | Резерв |
| F35 | 20А Модуль управления силовым агрегатом |
| F36 | 20А Силовой провод 5 автомобиля |
| F37 | 15А Бак с реагентом. Клапан системы рециркуляции отработавших газов |
| F38 | 10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя |
| F39 | Система управления свечей предпускового подогрева |
| Реле | |
| R1 | Высокоскоростной вентилятор системы охлаждения |
| R2 | Не используется |
| R3 | Стеклоочиститель заднего окна |
| R4 | Модуль пневматической подвески |
| R5 | Вентилятор охлаждения |
| R6 | Не используется |
| R7 | Левые фары с газоразрядными лампами высокой интенсивности |
| R8 | Правые фары с газоразрядными лампами высокой интенсивности |
| R9 | Стартер |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Не используется |
| R12 | Не используется |
| R13 | Катализатор системы снижения токсичности выхлопа |
| R14 | Не используется |
| R15 | Низкоскоростной вентилятор системы охлаждения |
| R16 | Не используется |
| R17 | Не используется |
| R18 | Модуль управления силовым агрегатом |
Блоки предохранителей и их расположение в салоне автомобиля
Итак, с основным блоком предохранителей и реле в подкапотном пространстве мы разобрались, теперь давайте перейдем к двум другим и не менее важным блокам предохранителей и реле, расположенным в салоне автомобиля.
Однако прежде чем приступать к подробному разбору блоков следует вернуться чуть-чуть назад и упомянуть о расположении салонных блоков управления. Дело в том, что расположение салонных блоков отличается в машинах, предназначенных для Европы и Америки от «праворуких» моделей для азиатского рынка.
У европейских же версий автомобилей, все основные реле в большинстве своем скомпонованы в одном месте.
Давайте рассмотрим салонный блок №2 европейского автомобиля. Местоположение данного блока — на нижней части торпеды, с водительской стороны. Для того,чтобы добраться до этого блока потребуется снять выдвижной пластиковый карман-накладку, после чего взору предстанет изобилие предохранителей и реле. Давайте разбираться что и куда, схемотехника следующая.
| Обозначение предохранителя на схеме | Номинал предохранителя (А) | Предназначение (для какой цепи/узла нужен) |
|---|---|---|
| 1 | Отсутств. | Дополнительный вывод/запасной контакт |
| 2 | Отсутств. | Дополнительный вывод/запасной контакт |
| 3 | Отсутств. | Дополнительный вывод/запасной контакт |
| 4 | 25 | Обогреватель |
| 5 | 15 | Управление электрозеркалами, аудиоколонки, часы, динамики, бортовая сеть 12V (прикуриватель) |
| 6 | 15 | Датчики и индикаторы, цепь стартера, цепь зарядки, система безопасности, система впрыска топлива |
| 7 | 10 | Обогрев стекол заднего вида, система впрыска топлива |
| 8 | 7.5 | Система впрыска топлива, датчики и индикаторы |
| 9 | 10 | Система ABS, система курсовой устойчивости, кондиционер, задняя противотуманка |
| 10 | 25 | Предохранитель «CIG» |
| 11 | 15 | Система впрыска топлива, часы, подсветка приборной панели, габаритные огни, гидрокорректор фар, стеклоочиститель фар, обогрев сидений, передние противотуманки |
| 12 | 20 | Цепь ЭСП (электростеклоподъёмников) |
| 13 | 15 | Система впрыска топлива, система ABS, система курсовой устойчивости, задние стоп-сигналы |
| 14 | 15 | Передние противотуманки |
| 15 | 15 | Цепь центрального замка |
| 16 | Отсутств. | Не задействовано |
| 17 | 10 | Цепь кондиционера |
| 18 | 7.5 | Цепь бортовой системы диагностики |
| 19 | 10 | Система безопасности SRS, цепь зарядки, фонари заднего хода, индикатор ремней безопасности, обогрев заднего стекла, аварийная сигнализация, цепь центрального замка, цепь ЭСП, |
| 20 | 15 | Цепь обогрева сидений |
| 21 | 15 | Цепь стеклоочистителей и стеклоомывателей лобового стекла |
| 22 | 10 | Система безопасности SRS, система ABS, система управления ЭУР, контроль блокировки передач, фароочиститель |
| 23 | 25 | Цепь стеклоочистителей и стеклоомывателей заднего стекла |
| 24 | 40 | Цепь обогрева заднего стекла, предохранитель М-HTR/DEF I-UP |
| 25 | 30 | Цепь системы ЭСП, системы электрического люка |
| 26 | 40 | Цепь системы кондиционирования воздуха, предохранитель А/С |
Теперь, давайте рассмотрим ещё один блок, находящийся в салоне автомобиля, это исполнительный блок №5 с расположенным в нём реле. Для того, чтобы подобраться к этому блоку потребуется снять правый воздуховод со стороны пассажира, а также бардачок. В этом небольшом блоке расположены 4 реле, рассмотрим за что они отвечают.
| Расположение/ | Предназначение (для какой цепи/узла нужен) |
|---|---|
| маркировка | |
| A | Реле управления холостого хода |
| B | Реле противотуманок |
| C | Реле для дополнительных агрегатов |
| D | Реле отопителя |
Блок в салоне
Он находится со стороны пассажира под вещевым отделением, находящимся в панели приборов. Для доступа надо поднять корпус вещевого отделения с помощью ручки.
Фотография
Схема верхнего отдела
Схема нижнего отдела реле
или
Назначение элементов
| 201 | 15А Щиток приборов, стеклоочиститель заднего окна, часы |
| 202 | 5А Обогрев лобового стекла |
| 203 | 20А Противотуманные фары/ фонари |
| 204 | Резерв |
| 205 | 15А Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание |
| 206 | 5А Фонарь подсветки регистрационного знака |
| 207 | 10А Модуль подушки безопасности |
| 208 | 10А Подсветка щитка приборов |
| 209 | 15А Габаритные огни |
| 210 | 15А Тахометр, часы |
| 211 | 30А Электродвигатель вентилятора отопителя задней части салона |
| 212 | 10А Прикуриватель |
| 213 | 10А Кондиционер воздуха для задней части салона |
| 214 | 15А Освещение салона, электропривод зеркал |
| 215 | 20А Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель |
| 216 | 20А Гнезда питания для подключения дополнительного оборудования |
| 217 | 15А Обогрев заднего стекла, обогрев наружных зеркал заднего вида |
| 218 | Резерв |
| 219 | 30А Электропривод стеклоподъемников |
| 220 | 20А Обогрев заднего стекла |
| 221 | 15А Выключатель стоп сигналов |
| 222 | 15А Аудиосистема |
| 223 | 30А Электродвигатель вентилятора отопителя |
| 224 | 20А Переключатель фар |
| 225 | 15А Кондиционер воздуха |
| 226 | 20А Аварийная световая сигнализация, указатели поворота |
| 227 | 5А Аудиосистема, ABS |
| Реле | |
| R14 | Реле стеклоочистителя |
| R15 | Реле вспомогательных цепей зажигания |
| R16 | Реле обогревателя лобового стекла, правая сторона |
| R17 | Зуммер задней двери |
| R18 | Освещение салона |
| R19 | Зуммер задней двери |
| R20 | Реле обогревателя лобового стекла, левая сторона (реле таймер) |
| R21 | Реле заднего стеклоочистителя |
| R22 | Реле обогрева заднего стекла, зеркал |
Вне блока в салоне могут находится отдельные элементы:
- Предохранители системы централизованного закрывания замков и система сигнализации — на кронштейн, расположенный за щитком приборов
- Реле отопителя, Реле обогревателя стекла, Реле лампы освещения салона — расположен за щитком приборов (комбинация приборов).
Блоки под капотом
Основной блок
Место где он находится
Фото — пример
Схема
Обозначение
| 1 | 5А Механическая коробка передач ASM |
| 2 | Резерв |
| 3 | 20А Фары дневного времени, ближний свет |
| 4 | 5А Датчик напряжения аккумулятора (дизельные двигатели) |
| 5 | 20А Выключатель подачи топлива |
| 6 | 30А Буксировочное оборудование |
| 7 | 15А Звуковой сигнал |
| 8 | 20А ABS |
| 9 | 20А Дальний свет фар |
| 10 | 10А Кондиционер воздуха |
| 11 | 20А Омыватели лобового стекла, омыватели заднего стекла |
| 12 | Резерв |
| 13 | 30А Многофункциональный рычаг, очистители лобового стекла |
| 14 | 15А Фонари заднего хода |
| 15 | 5А Модуль управления иммобилайзером двигателя |
| 16 | 5А Электронное управление двигателем |
| 17 | 30А Буксировочное оборудование |
| 18 | Резерв |
| 19 | 5А Механическая коробка передач ASM |
| 20 | 15А Механическая коробка передач ASM |
| 21 | 20А Управление двигателем |
| 22 | 20А Топливный насос |
| 23 | 10А Ближний свет фар, правая сторона |
| 24 | 10А Ближний свет фар, левая сторона |
| 101 | 40А ABS |
| 102 | 40А Обогрев лобового стекла, левая сторона |
| 103 | 50А Основное электропитание системы электрооборудования |
| 104 | 50А Основное электропитание системы электрооборудования |
| 105 | 40А Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л) |
| 106 | 30А Зажигание |
| 107 | 30А Зажигание |
| 108 | Резерв |
| 109 | 40А Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л) |
| 110 | 40А Обогрев лобового стекла, правая сторона |
| 111 | 30А Зажигание |
| 112 | Резерв |
| 113 | 40А Механическая коробка передач ASM |
| 114 | 30А Реле компрессора активной подвески |
| 115 | Резерв |
| 116 | Резерв |
| 117 | Резерв |
| 118 | Резерв |
| 119 | Резерв |
| 120 | Резерв |
| 121 | Резерв |
| 122 | Резерв |
| Реле | |
| R1 | Реле стартера |
| R2 | Реле свечей накаливания Реле вентилятора системы охлаждения |
| R3 | Реле звукового сигнала |
| R4 | Реле дальнего света фар |
| R5 | Реле генератора |
| R6 | Реле ближнего света фар |
| R7 | Реле системы управления двигателем |
| R8 | Реле проверки исправности ламп (автомобили без ABS) |
| R9 | TDdi: Реле топливного насоса TDci: Модуль инжектора |
| R10 | Реле кондиционера (полностью открытое положение дроссельной заслонки) |
| R11 | Реле топливного насоса низкого давления |
| R12 | Реле вентилятора системы охлаждения |
| R13 | Реле зажигания |
| Диод | |
| D1 | — |
| D2 | — |
| D3 | Разъем прицепа или муфта компрессора кондиционера |
| D4 | Разъем прицепа или индикатор кондиционера |
Дополнительный блок реле
Он расположен под коробкой предохранителей.
Схема
Расшифровка
| AR1 | Буксировочное оборудование |
| AR2 | Правый указатель поворота (в зависимости от варианта модели) |
| AR3 | Не используется |
| AR4 | Левый указатель поворота (в зависимости от варианта модели) |
| AR5 | Высокоскоростной вентилятор охлаждения (автомобили с дизельными двигателями 2.4 л и системой воздушного кондиционирования задней части салона) |
| AR6 | Не используется |
| AR7 | Высокоскоростной вентилятор охлаждения (дизельные двигатели 2.0 л и двигатели DOHC) |
| AR8 | Не используется |
| AR9 | Механическая коробка передач с автоматическим переключением передач |
| AR10 | Механическая коробка передач с автоматическим переключением передач |
На этом всё, если Вам есть что добавить, пишите в комментарии.
