Предохранители toyota land cruiser 100 (105) реле с назначением и схемами блоков

Блок в салоне со стороны водителя

Второй комплект — предохранители на Ленд Крузер 200, которые находятся в салоне авто в левой нижней части под рулем. Отличительная черта этого блока — отсутствие реле. Информация о каждом компоненте, его предназначении и точном месте на панеле находится на схеме, размещенной на крышке блока. Также подробные данные представлены в мануале. Примеры некоторых деталей и их расшифровка:

Номер	Сила тока	Обозначение	Функция
10	20	WSH	Омыватель ветрового стекла
12	20	4WD	Система полного привода
13	5	LH-IG	Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
16, 18, 19, 20	20	RR DOOR RH/LH/LH/RH	Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей.

Общее число компонентов — 31. В нем также есть несколько мест для установки дополнительных деталей. Предохранитель прикуривателя Ленд Крузер 200 расположен именно здесь.

Предохранители и блоки в салоне Land Cruiser 100

Схема предохранителей в салоне для LHD-компоновки с 1998 по 2003 года Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:

плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
транспондер ключа (контролирующий компьютер) — №5;
узел, управляющий блокировкой дверей, и ETC — №6, №7;
блочок, включающий/выключающий поворотные фары — №1;
AHC или реле конструкции, созданной для управления кузовной высотой — №22;
основной блочок подушек безопасности (находится практически в центре салона) — №21;
управляющий блочок — №19;
замедляющий датчик — №20;
контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.

В отличие от указанной комплектации, в Тойоте Ленд Крузер LHD выпуска 2003-2007 годов, предохранители компьютера автотранспондера ключа (№5) расположены справа, а вместо распредблока или реле MTR (справа) установлен предохранительный блок (№17).

Схема предохранителей в салоне для LHD-компоновки с 2003 по 2007 год

Блок плавких вставок в салоне TLC 100 (1998 – 2002)

Схема блока предохранителей в салоне Крузак 100 имеет в салоне плавкие предохранители (предохранительные блоки), отключающие при необходимости:

электропривод зеркал Ленд Крузер 100 (MIRR) — №1;
подушки безопасности, преднатяжение ремней (SRS) — №2;
ABS, механизм впрыска, другие подушки/ремни, сигнал, говорящий о разрядке (IGN) — №4;
прикуриватели, автоантенну, аудиосистему (CIGAR) — №3;
прогрев заднего стекла (DEFOG) — №15;
стеклоподъёмники, замок, люк, изменения положения рулевого колеса, ABS, привод для сидений (POWER, ECU-IG) — №5, №21;
сигналы STOP — №13;
освещение (DOME) — №6;
конструкцию для контроля положения кузова (AHC-IG, AHC-B) — №7, №18;
управляющую блокиратором дифференциала схему (DIFF) — №8;
индикаторы сервисных предупреждений, коробку передач, задние огни, (GAUGE) — №9;
омыватели, стеклоочиститель (WIPER) — №10;
приспособление для холостого хода мотора (I/UP) — №11;
задний обогреватель (RR HTR) — №20;
противотуманки, находящиеся спереди (FR FOG) — №12;
задний кондиционер (RR A.C) — №14;
противоугонную систему, регулирование руля, ходовые огни дневные (ECU-B) — №16;
освещение номера, габаритные, ходовые фары, панельную подсветку (TAIL) — №17;
разъём диагностический (OBD) — №19;
розеточку (PWR OUTLET) — №22.

Узлы предохранителей LC 100 (2002 – 2007)

Схема левого блока предохранителей в салоне Левый блок плавких вставок Ленд Крузер 100 включает в себя контроль отключения:

прикуривателя (CIG) — №2;
кондиционера (A/C) — №16;
схемы впрыска бензина (AM1, ECU−IG1) — №4, №12;
подогрев для заднего стекла, топлива (DEFOG, FUEL HTR) — №5, №7;
обогревателя дополнительного (POWER HTR) — №8;
снижения токсичности (EFI NO.2, ECD NO.2) — №10;
компиляции нескольких приборов (GAUGE1) — №11;
розеток (PWR OUTLET) — №1;
навигатора (ECU−B1) — №13;
конструкции для питания прицепа Ленд Крузер 100 (BATT CHARGE) — №15;
фонарей, сигнализирующих об остановке машины (STOP) — №17;
диагност-разъёма Ленд Крузер 100 (OBD−2) — №18;
холостого хода (IDEL UP) — №19;
привода сиденья слева (LH SEAT) — №20;
центр.замка, стеклоподъёмников (DOOR) — №21;
подсвечивания приборной панели (ACC) — №3;
системы блокировки (DBL LOCK) — №14;
люка Ленд Крузер 100 (SUN ROOF) — №22;
заднего очистителя автостекла (RR WIPER) — №23;
управления кузовным положением (AHC−B, AHC−IG) — №6, №9.

Перегоревший и исправный предохранитель Land Cruiser 100 (предохранители узла справа):

зарядка для автоприцепа (BATT CHARGE) — №18;
замок центральный, стеклоподъёмники (ECU−B2) — №1;
омыватель (WASHER) — №3;
регулирование наклона/высоты руля (TIL&TEL) — №20;
салонное освещение Ленд Крузер 100 (DOME) — №5;
рулевое управление (VGRS) — №6;
левые стеклоподъёмники (P/W (FL), P/W (RL)) — №7, №8;
стеклоочиститель (WIPER) — №9;
кондиционер, расположенный сзади (ECU−IG2, RR A/C) — №10, №21;
схема полного привода (DIFF) — №2;
подогревание сидений (SEAT HTR) — №11;
свет для автомобильного R-хода (GAUGE2) — №12;
комбинация приборов (MET) — №13;
система распределенного впрыска (ING) — №14;
противоугонка (SECURITY) — №15;
задний, передний правые стеклоподъёмники (P/W (RR) и P/W (FR)) — №16, №17;
аудиосистема (RADIO) — №4;
электропривод правого сиденья (RH SEAT) — №22.

Схема правого блока предохранителей в салоне

Блоки под капотом

Общая схема

Описание

распределительная коробка
блок предохранителей и реле
плавкая вставка высокой мощности

Распределительная коробка

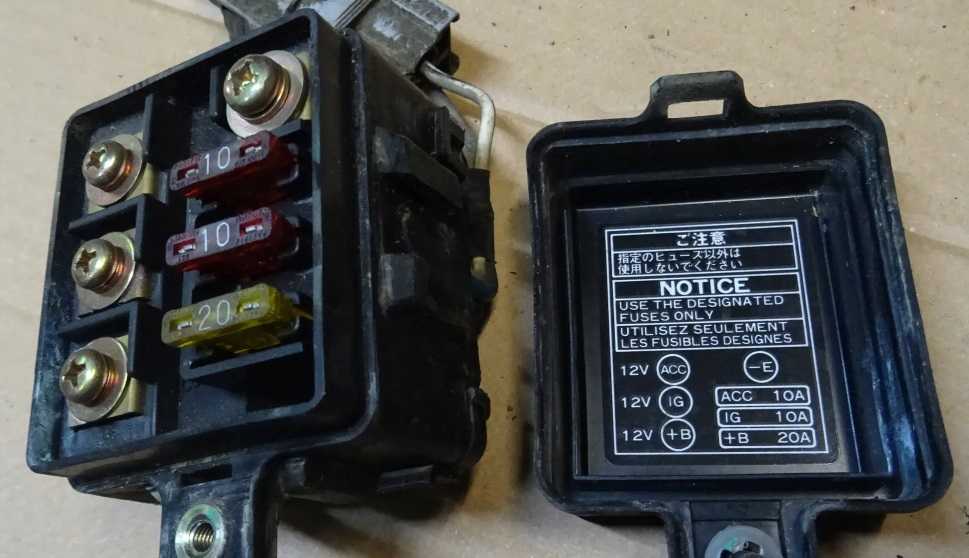

Фото схема

Обозначение

АСС — клемма АСС замка зажигания

IG — клемма IG1 замка зажигания

+ В — плавкая вставка электрической цепи

— E — заземление

Блок предохранителей и реле

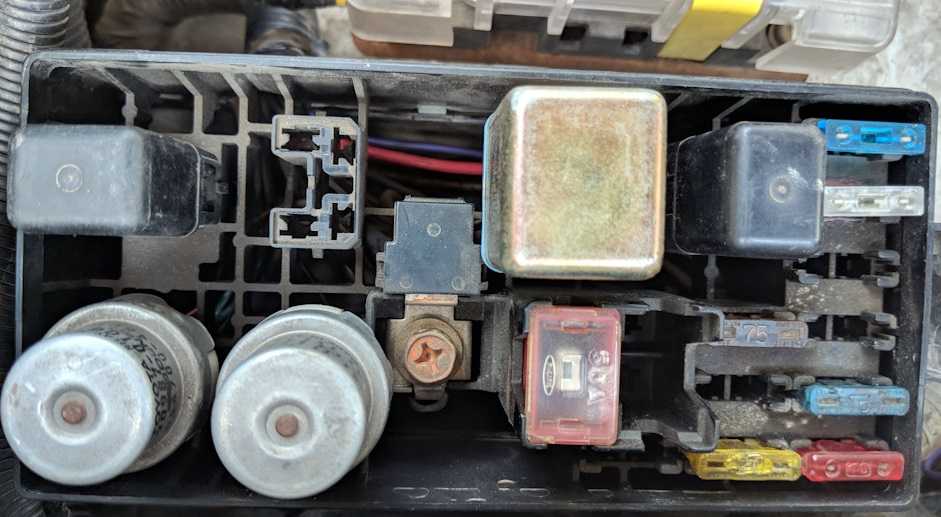

Фото пример

Пример схемы с крышки блока

Схема

Назначение

1	Не используется
2	7,5A CHARGE — Система зарядки, сигнальная лампа разрядки
3	15A EFI — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
4	20A CDS-FAN
5	15A HEAD (RH) — Правые фары
6	15A HEAD (LH) — Левая фара
7	Не используется
8	Не используется
9	15A HAZ-HORN — Аварийные мигалки, гудки
10	10A DOME — Внутреннее освещение, личное освещение, освещение багажного отделения, лампа зажигания, сигнальная лампа открытой двери, часы, радио, кассетный магнитофон, электрическая антенна, подсветка туалетного столика
11	50A AM 1 — Все компоненты в цепях «CIG», «WIPER», «GAUGE», «TURN», «ECU-IG», «REAR-HTR», «IGN», «DIFF» и «FL POWER»
12	60A ABS — Анти блокировочная тормозная система
Relay
R1	Управления двигателем
R2	Сигнал
R3	Не используется
R4	Не используется
R5	Фары
R6	Не используется

Схемы электрических соединений

Ввиду ограниченности места включить в настоящее Руководство схемы электрических
соединений всех систем электрооборудования не представляется возможным. По этой
причине ниже приведены лишь наиболее основные схемы, позволяющие в максимальной
степени подробно разобраться в принципе действия основных систем электрооборудования
и бортовых потребителей электроэнергии.

Прежде чем приступать к диагностике отказа какого-либо из контуров, проверьте
состояние защищающих его предохранителей и прерывателей цепи (если последние
предусмотрены). Удостоверьтесь в полноте заряда батареи и проверьте качество
контактных соединений идущих от ее клемм проводов (см. Главу
Настройки и текущее обслуживание автомобиля).

При поиске отказа конкретного контура в первую очередь также проверяйте качество
контактных соединений его электропроводки. При рассоединении электрических разъемов
старайтесь тянуть только за их корпуса, а ни в коем случае не за жгут проводов.

Обозначения цветов изоляции электропроводки*

Характеристика	Значение
ВLK	Черный
BLU	Синий
BRN	Коричневый
GRY	Серый
GRN	Зеленый
LT	Светлый (оттенок)
NCA	Не определен
ORG	Оранжевый
PNK	Розовый
PPL	Пурпурный
RED	Красный
TAN	Золотистый
VIO	Фиолетовый
WHT	Белый
YEL	Желтый
* OR = ИЛИ. Например: YEL OR ORG = Желтый или Оранжевый

Список используемых в обозначениях на схемах аббревиатур

Характеристика	Значение
АТ	Автоматическая трансмиссия
Д/В	Датчик-выключатель
К/В	Кондиционер воздуха
К/Л	Контрольная лампа
ПР-ЛЬ	Предохранитель
Э/М	Электромагнитный

DLC	Диагностический разъем
DRL	Ходовые огни светлого времени суток
ECM	Электронный модуль управления
ECU	Электронный блок управления
EGR	(Система) рециркуляции отработавших газов
EVAP	(Система) улавливания топливных испарений
IAT	(Датчик) температуры всасываемого воздуха
IGN	Зажигание
IND	Индикатор/Контрольная лампа
J/B	Соединительный блок
J/C	Соединительный разъем
R/B	Монтажный блок
VSS	Датчик скорости автомобиля
VSV	Вакуумный клапан-переключатель

Автоматическая трансмиссия

Характеристика	Значение
FLOOR A/T	АТ с напольным расположением рычага селектора
COLUMN A/T	АТ с расположенным на рулевой колонке рычагом селектора
NORM	Нормальный режим функционирования АТ
PWR	Спортивный режим функционирования АТ

Предохранители

Характеристика	Значение
A/C	Кондиционер воздуха
ALT	Генератор
AM1
AM2
CIG, CIGAR	Прикуриватель
DOME	Внутреннее освещение
DRL	Ходовые огни светлого времени суток
ECU	Электронный модуль управления
ECU-B
ECU-IG
EFI	Система впрыска топлива
ENGINE	Двигатель
GAUGE	Измерители
HAZ-HORN	Ав. сигнализация – Клаксон
HEATER	Отопитель
HORN	Клаксон
LEFT HI HEAD	Дальний свет левой головной фары
LEFT LO HEAD	Ближний свет левой головной фары
LH HEAD	Левая головная фара
OBD	Бортовая система самодиагностики
PANEL	Панель приборов
POWER	Питание
RADIO	Радиоприемник
RH HEAD	Правая головная фара
RIGHT HI HEAD	Дальний свет правой головной фары
RIGHT LO HEAD	Ближний свет правой головной фары
STA, STARTER	Стартер
STOP	Стоп-сигналы
TAIL	Задние фонари
TURN	Указатели поворотов
WIPER	Стеклоочистители

Положения выключателя зажигания

Характеристика	Значение
OFF	Выключено
LOCK	Блокировка рулевой колонки
ACC	Стояночное
ON	Включено
START	Запуск

Положения переключателя управления функционированием темпостата

Характеристика	Значение
RESUME/ACCEL	Возврат/Ускорение
SET/COAST	Установка/Движение накатом
CANCEL	Сброс

Положения переключателя выбора скоростных режимов вентилятора отопителя

Характеристика	Значение
OFF	Выкл
LO	Низкоскоростной режим
M1	Промежуточный режим 1
M2	Промежуточный режим 2
HI	Высокоскоростной режим

Некоторые из клемм электронных блоков управления

Характеристика	Значение
AC	Кондиционер воздуха
BATT	Батарея
+B	Положительная клемма батареи
EGR	Система рециркуляции отработавших газов
GND	Масса
HT	Нагревательный элемент (кислородного датчика)
KNK	Датчик детонации
OIL	Масло
OX	Кислородный датчик
SL	Электромагнитный клапан
SP	Датчик скорости
STA	Стартер
TAC	Тахометр

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Предохранители и блоки в салоне Land Cruiser 100

Схема предохранителей в салоне для LHD-компоновки с 1998 по 2003 года

Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:

плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
транспондер ключа (контролирующий компьютер) — №5;
узел, управляющий блокировкой дверей, и ETC — №6, №7;
блочок, включающий/выключающий поворотные фары — №1;
AHC или реле конструкции, созданной для управления кузовной высотой — №22;
основной блочок подушек безопасности (находится практически в центре салона) — №21;
управляющий блочок — №19;
замедляющий датчик — №20;
контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.

Схема предохранителей в салоне для LHD-компоновки с 2003 по 2007 год

Блок плавких вставок в салоне TLC 100 (1998 – 2002)

Схема блока предохранителей в салоне

Крузак 100 имеет в салоне плавкие предохранители (предохранительные блоки), отключающие при необходимости:

электропривод зеркал Ленд Крузер 100 (MIRR) — №1;
подушки безопасности, преднатяжение ремней (SRS) — №2;
ABS, механизм впрыска, другие подушки/ремни, сигнал, говорящий о разрядке (IGN) — №4;
прикуриватели, автоантенну, аудиосистему (CIGAR) — №3;
прогрев заднего стекла (DEFOG) — №15;
стеклоподъёмники, замок, люк, изменения положения рулевого колеса, ABS, привод для сидений (POWER, ECU-IG) — №5, №21;
сигналы STOP — №13;
освещение (DOME) — №6;
конструкцию для контроля положения кузова (AHC-IG, AHC-B) — №7, №18;
управляющую блокиратором дифференциала схему (DIFF) — №8;
индикаторы сервисных предупреждений, коробку передач, задние огни, (GAUGE) — №9;
омыватели, стеклоочиститель (WIPER) — №10;
приспособление для холостого хода мотора (I/UP) — №11;
задний обогреватель (RR HTR) — №20;
противотуманки, находящиеся спереди (FR FOG) — №12;
задний кондиционер (RR A.C) — №14;
противоугонную систему, регулирование руля, ходовые огни дневные (ECU-B) — №16;
освещение номера, габаритные, ходовые фары, панельную подсветку (TAIL) — №17;
разъём диагностический (OBD) — №19;
розеточку (PWR OUTLET) — №22.

Узлы предохранителей LC 100 (2002 – 2007)

Схема левого блока предохранителей в салоне

Левый блок плавких вставок Ленд Крузер 100 включает в себя контроль отключения:

прикуривателя (CIG) — №2;
кондиционера (A/C) — №16;
схемы впрыска бензина (AM1, ECU−IG1) — №4, №12;
подогрев для заднего стекла, топлива (DEFOG, FUEL HTR) — №5, №7;
обогревателя дополнительного (POWER HTR) — №8;
снижения токсичности (EFI NO.2, ECD NO.2) — №10;
компиляции нескольких приборов (GAUGE1) — №11;
розеток (PWR OUTLET) — №1;
навигатора (ECU−B1) — №13;
конструкции для питания прицепа Ленд Крузер 100 (BATT CHARGE) — №15;
фонарей, сигнализирующих об остановке машины (STOP) — №17;
диагност-разъёма Ленд Крузер 100 (OBD−2) — №18;
холостого хода (IDEL UP) — №19;
привода сиденья слева (LH SEAT) — №20;
центр.замка, стеклоподъёмников (DOOR) — №21;
подсвечивания приборной панели (ACC) — №3;
системы блокировки (DBL LOCK) — №14;
люка Ленд Крузер 100 (SUN ROOF) — №22;
заднего очистителя автостекла (RR WIPER) — №23;
управления кузовным положением (AHC−B, AHC−IG) — №6, №9.

Перегоревший и исправный предохранитель

Land Cruiser 100 (предохранители узла справа):

зарядка для автоприцепа (BATT CHARGE) — №18;
замок центральный, стеклоподъёмники (ECU−B2) — №1;
омыватель (WASHER) — №3;
регулирование наклона/высоты руля (TIL&TEL) — №20;
салонное освещение Ленд Крузер 100 (DOME) — №5;
рулевое управление (VGRS) — №6;
левые стеклоподъёмники (P/W (FL), P/W (RL)) — №7, №8;
стеклоочиститель (WIPER) — №9;
кондиционер, расположенный сзади (ECU−IG2, RR A/C) — №10, №21;
схема полного привода (DIFF) — №2;
подогревание сидений (SEAT HTR) — №11;
свет для автомобильного R-хода (GAUGE2) — №12;
комбинация приборов (MET) — №13;
система распределенного впрыска (ING) — №14;
противоугонка (SECURITY) — №15;
задний, передний правые стеклоподъёмники (P/W (RR) и P/W (FR)) — №16, №17;
аудиосистема (RADIO) — №4;
электропривод правого сиденья (RH SEAT) — №22.

Схема правого блока предохранителей в салоне

БЛОК ПРЕДОХРАНИТЕЛЕЙ TOYOTA LAND CRUISER 200 SERIES VDJ20,UZJ20 ВНЕДОРОЖНИК ЗАКРЫТЫЙ

Для идентификации автомобиля и достоверного подбора блок предохранителей Toyota Land Cruiser 200 Series VDJ20,UZJ20 Внедорожник закрытый, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Замена предохранителей Toyota Land Cruiser Prado 150

Возникновение проблемы с электрическим прибором (не горит сигнал на панели, не работает кондиционер и др.) чаще всего связано с нарушением работы соответствующей детали. Из-за скачка напряжения он перегорает — его заменяют новым. Эта процедура проста, но перед ее проведение водителю стоит ознакомиться с некоторыми правилами:

Выключить зажигание и отсоединить аккумулятор от основной системы, чтобы избежать удара током.
Подобрать такой же элемент по маркировке и функции. К примеру, номер предохранителя звукового сигнала HORN для Тойота Прадо 150 — 12, поэтому для замены необходимо взять такой же.
Работать не металлическим пинцетом.

Замена осуществляется следующим образом:

отключение зажигания;
доступ к блоку;
демонтаж крышки;
осмотр элементов на предмет поломок (неисправный компонент темнее остальных);
если обнаружен перегоревший элемент, при помощи пинцета его вытаскивают из блока, а вместо него устанавливают другой;
монтаж крышки;
установка соединения аккумулятора с остальными системами авто;
включение зажигания.

К примеру, предохранитель прикуривателя на Прадо 2018 г стоит около 250 рублей (б/у — 100 руб). Извлечение старого и установка другого занимает мало времени. Но если проблема не решается таким способом, рекомендуют обратиться на станцию техобслуживания, чтобы знающие люди провели диагностику и определили источник неисправностей.

Блок предохранителей под капотом

Схема блока предохранителей под капотом Силовой блок предохранителей моторного отсека Ленд Крузер 200 смонтирован у левого крыла. Он состоит из следующих элементов (в скобках указан номинальный ток предохранителя в Амперах):

1 – подогревательная система A/F (15);
2 – цепь подачи сигнала (10);
3 – бензонасос, подогревательный комплекс A/F, EFI (25);
4 – система зажигания, инжектор и показания (30);
5 – контроллер отопительного устройства (50);
6, 63 – вентиляции, подогрев переднего ряда кресел (25);
7 – до 2014 года подогрев заднего дивана, а в дальнейшем вентилятор конденсатора (20, 25);
8 – до 2014 года подогревающий комплекс области покоя передних стеклоочистителей, а после обогрев заднего дивана (20);
9 – вентилятор конденсатора, передние противотуманки, соответственно до и после 2014 года (25, 7.5);
10 – до 2014 цепь для питания фар на прицепе, а затем основные и дополнительные стоповые огни, ABS, VSC, ECU, EFI, контроллер тормозов, разъем для подключения прицепного устройства (30, 15);
11 – начал использоваться только после 2014 года для обогрева и вентиляции кресел (25);
12 – конденсатор генератора (10);
13 – противотуманки (15);
14, 16 – основные, вспомогательные стоповые огни, ECU, ABS, VSC, EFI, разъем для прицепного устройства (5, 15);
15 – обогрев, вентиляция кресел (25);
17 – цепь для питания фар на прицепе, а для дизельной модификации Ленд Крузер 200 вспомогательный отопительный комплекс (30, 7.5);
18 – задний контур кондиционирования (50);
19, 20, 21 – обогреватель PTC 1, 2, 3 (50);
22 – RH-J/B (40);
23, 44 – буксир (40, 30);
24 – VGRS (40);

25 – очистительное устройство передней оптики (30);
26 – обогревательная система заднего стекла (30);
27 – задействовался только с 2014 года: SUB-R/B (100);
28 – передний контур кондиционирования (50);
29 – не задействован;
30, 39, 45 – ECU (150, 5, 25);
31 – генератор (180);
32 – не задействован, а для Ленд Крузер 200 с дизель мотором: DRIVER (80);
33 – накал силового агрегата (50);
34 – ДХО, блок-фары (40);
35, 36 – ABS (50, 30);
37 – пусковая система (30);
38 – программа запуска силового агрегата кнопкой и интеллектуальная система открытия дверей (7,5);
40 – модуль на потолке, подсветка салонного зеркала заднего вида (7,5);
41 – программа фиксации положения водителя (5);
42 – до 2014 года мультимедийная, а в дальнейшем аудио система (5, 30);
43 – устройство для развлечения пассажиров заднего дивана (7,5);
46 – программа для блокирования руля (20);
47 – поворотники и боковые повторители, счётчик и цепь для прицепа (15);
48 – задействован только на дизельном Ленд Крузере 200: топливный насос (20);
49 – EFI (10);
50 – IC-ALT (5);
51 – радио, аудио система (30);
52 – DSS2, радио, навигация (10);
53 – центральный замок, межсетевой интерфейс ECU, VGRS, регулятор положения, датчик управления рулевого колеса, датчик перегруза и скорости, охлаждающая камера, счётчик, модуль на потолке, программа запуска силового агрегата Ленд Крузер 200 и открытия дверей без ключа (5);
54 – часы, подсветка дверных порогов (5);
55, 60 – левый, правый дальний свет (15);
56, 61 – левый, правый ближний свет, корректор света (15);
57 – зажигание, инжектор (10);
58 – счётчик (5);
59 – GBS, межсетевой интерфейс ECU, ABS, VSC, SRS, блокиратор руля, программа запуска ДВС и открытия дверей без ключа, открытый контур (10);
62 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV (7,5);
64 – используется на дизель Ленд Крузер 200: EGR E-VRV B2, D-THROT SOL B2 (7,5);
65 – система подогрева внешних зеркал (5);
66 – ДХО (5).

На рис. слева показано расположение блока предохранителей с левой стороны; на рис. справа — блок предохранителей справа (при наличии)

Еще один узел

Схема дополнительного блока предохранителей под капотом

Дополнительные предохранители моторного отсека Тойота Ленд Крузер 200 защищают следующие цепи:

1, 3, 4, 11 – не задействован;
2 – тормозной контроллер (30А);
5 – подогревающий комплекс области покоя передних стеклоочистителей (20А);
6 – конденсатор генератора (10А);
7 – предохранитель сигнализации (5А);
8 – подогрев кресел (25А);
9 – дополнительная отопительная система (10А);
10 – цепь для питания фар на прицепе (30А).

Типоразмеры автомобильных предохранителей

Блок предохранителей №1 в салоне (слева)

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей №1 в салоне.

№	название	ампер	Функция / компонент
1	CIG	15	Зажигалка
2	BK / UP LP	10	Фонари заднего хода, прицеп
3	ACC	7,5	Аудиосистема, мультидисплейный блок, ЭБУ межсетевого интерфейса, главный ЭБУ кузова, ЭБУ зеркала, развлекательная система на задних сиденьях, система смарт-ключей, часы
4	ПАНЕЛЬ	10	Система полного привода, пепельница, прикуриватель, контроллер тормозов, холодильная камера, круиз-контроль, блокировка межосевого дифференциала, мультидисплейный узел, подогрев сидений, система кондиционирования воздуха, свет перчаточного ящика, аварийные мигалки, аудиосистема, выключатель очистителя фар, инвертор, система запоминания положения водителя, переключатели наружных зеркал заднего вида, верхний модуль, датчик крена выключателей шторных подушек безопасности, переключатель рычага переключения передач, переключатели рулевого управления, переключатель VSC OFF, консольный переключатель
5	ECU-IG № 2	10	Система кондиционирования, обогреватель, потолочный модуль, ABS, VSC, датчик рулевого управления, датчик рысканья и ускорения, главный ЭБУ кузова, стоп-сигналы, люк в крыше, часы, зеркало EC
6	лебедка	5	Нет цепи
7	A / C IG	10	Холодильная камера, вентилятор конденсатора, компрессор охладителя, обогреватели заднего стекла и наружных зеркал заднего вида, система кондиционирования воздуха
8	ХВОСТИК	15	Задние фонари, фонари номерного знака, передние противотуманные фары, передние боковые габаритные огни, задние боковые габаритные огни, габаритные огни
9	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	30	Стеклоочиститель
10	WSH	20	Омыватель лобового стекла
11	ЗАДНИЙ дворник	15	Стеклоочиститель и омыватель заднего стекла
12	4WD	20	4WD
13	LH-IG	5	Генератор, обогрев сидений, антиобледенитель стеклоочистителя, передний ремень безопасности, аварийный сигнал, инвертор, переключатель рычага переключения передач
14	ECU-IG № 1	5	ABS, VSC, наклонное и телескопическое рулевое управление, ЭБУ шлюза, система блокировки переключения передач, система круиз-контроля, ремень безопасности перед столкновением, очиститель фар, блок с несколькими дисплеями, система запоминания положения водителя, система блокировки дверей с электроприводом
15	S / ROOF	25	Лунная крыша
16	ЗАДНЯЯ ДВЕРЬ ПРАВ.	20	Электрические стеклоподъемники
17	MIR	15	ЭБУ зеркала заднего вида, обогреватели наружного зеркала заднего вида
18	ЗАДНЯЯ ДВЕРЬ ЛЕВ.	20	Электрические стеклоподъемники
19	ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ	20	Электрические стеклоподъемники
20	ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ	20	Электрические стеклоподъемники
21	RR FOG	7,5	Нет цепи
22	A / C	7,5	Кондиционер
23	AM1	5	Нет цепи
24	TI и TE	15	Наклонное и телескопическое рулевое управление
25	ПЕРЕДНИЙ П / СИДЕНЬЕ ПРАВ.	30	Сиденье с электроприводом
26	РОЗЕТКА PWR	15	Розетка
27	OBD	7,5	Бортовая диагностика
28	PSB	30	Ремень безопасности перед столкновением
29	ДВЕРЬ №1	25	Главный ЭБУ кузова
30	ПЕРЕДНИЙ П / СИДЕНЬЕ ЛЕВ.	30	Сиденье с электроприводом
31	INVERTER	15	инвертор

Блок в салоне со стороны водителя

Номер	Сила тока	Обозначение	Функция
10	20	WSH	Омыватель ветрового стекла
12	20	4WD	Система полного привода
13	5	LH-IG	Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач
16, 18, 19, 20	20	RR DOOR RH/LH/LH/RH	Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей.

Блоки предохранителей в салоне Ленд Крузер 200

С водительской стороны

Схема первого блока предохранителей в салоне Первый силовой блок в салоне Land Cruiser 200 имеет следующую схему предохранителей:

2 – прицепное устройство, огни заднего хода (10А);
3 – часы, DSS2 ECU, программа запуска силового агрегата кнопкой, интеллектуальная система открытия дверей, зеркало и блоки ECU, радио и блоки дисплея, стерео усилителя (7,5А);
4 – 4WD, PANEL RLY, DAC, VSC, ECU зеркала, круиз-контроль, прикуриватель, пепельница, охлаждающая камера, обогрев кресел, блокиратор дифференциала между осями, информационный дисплей с разнообразным функционалом, кондиционер, освещение бардачка, световое оповещение аварийной остановки, радио, очистительный комплекс передней оптики, корректор света передней оптики, вспомогательный отопительный комплекс, модуль на потолке, программа запоминающая положение водительского кресла, переключатели рычага КПП, руля, центральной консоли, датчика переворота для боковых шторок (10А);
5 – кондиционер, отопительный комплекс, модуль на потолке, часы, люк, рулевой датчик, стоповые огни, EC MIR, VSC, J/B ECU, ABS, датчик фиксации перегрузки и скорости (10А);
6, 23 – не задействован;
7 – RR MGC VLV, MG CL, охлаждающая камера, обогревательный комплекс заднего стекла, компрессор, вентилятор конденсатора (10А);
8 – передние, задние противотуманки, задние фары, освещение государственного номера, стоповые огни, цепь для подключения электропроводки для прицепа (15А);
9 – предохранитель передних дворников (30А);
10 – омывающий комплекс лобового стекла (20А);
11 – задние дворники (15А);
12 – 4WD (20А);
13 – подогрев области покоя передних стеклоочистителей, обогрев кресел, генератор, переключатель КПП, световое оповещение аварийной остановки, предварительный натяг ремней безопасности (5А);
14 – центральный замок, программа запоминающая положение водительского кресла, информационный дисплей с разнообразным функционалом, автоматический стеклоочиститель и межсетевой интерфейс ECU, DSS2 ECU, VSC, ABS, регулятор положения рулевого колеса, программа блокирования КПП, круиз-контроль, очистительный комплекс передней оптики, система аварийного натяжения ремней безопасности, прицепное устройство (5А);
15 – люк (25А);
16, 18, 19, 20 – привод для подъема стекол в задней правой и левой, передней левой и правой дверях (20А);
17 – подогревательный комплекс внешних, ECU зеркал (15А);
21 – задние противотуманки (7,5А);
22 – кондиционер (7,5А);
24 – корректор положения руля (15А);
25, 30 – регулировка передних кресел (30А);
26 – розетка (15А);
27 – DLC3 (7,5А);
28 – система аварийного натяжения ремней безопасности (30А);
29 – ECU (25А);
31 – инвертор (15А).

На рис. слева показано расположение блока предохранителей для автомобилей с левым рулем; справа — для автомобилей с правым рулем

С пассажирской стороны

Схема второго блока предохранителей в салоне Предохранители под перчаточным ящиком Ленд Крузер 200 предназначены для безопасного функционирования следующего оборудования:
