Предохранители ситроен зх, 1991

Предохранители и реле в моторном отсеке

Чтобы добраться к блоку надо отсоединить колодку разъема от передней левой фары и только потом переходить к фиксаторам крышки.

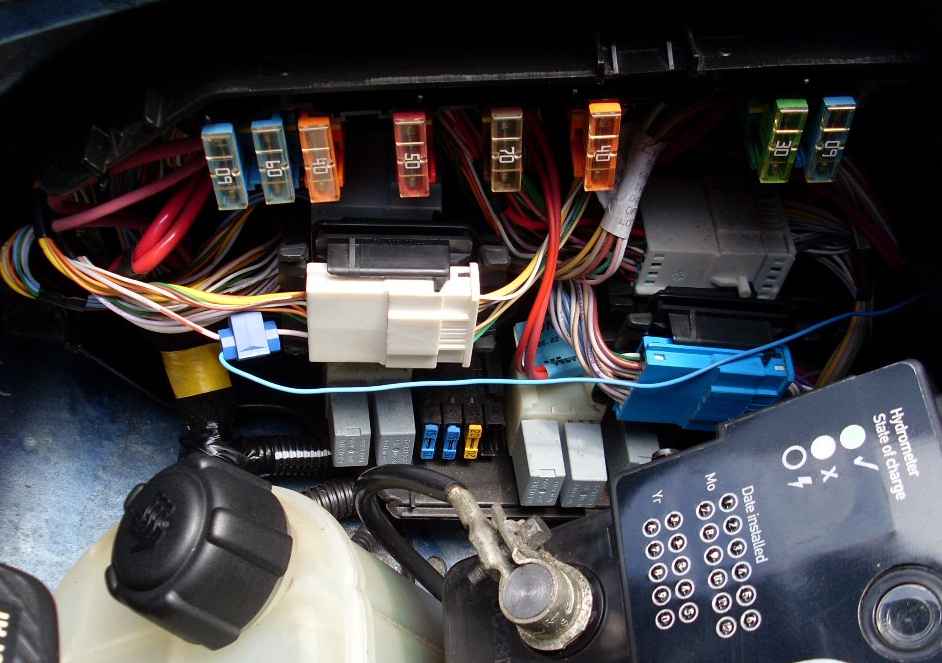

Фотография блока

Схема

Описание

F01 60 A Электронный блок управления.
F02 40 A Вентиляция в салоне.
F03 20 A Цепь питания стартера.
F04 40 A Цепь питания насоса гидросистемы ABS.
F06 30 A Выключатель режима постоянной скорости вентилятора системы охлаждения двигателя.
F07 40 A Выключатель режима повышенной скорости вентилятора системы охлаждения двигателя.
F08 30 A Компрессор системы кондиционирования воздуха.
F09 15 A Электропроводка тягово-сцепного устройства.
F10 10 A Звуковой сигнал.
F11 10 A Питание цепи дополнительной нагрузки системы управления двигателем.
F14 15 A Фары дальнего света.
F15 15 A Розетка для дополнительных потребителей 12 В.
F16 7,5 A ЭБУ двигателя, ЭБУ и селектор секвентальной коробки передач, катушка реле T20.
F17 15 A Питание катушки зажигания, форсунки, главный блок управления системой питания двигателя (1,3 HDi).
F18 7,5 A Процессор системы питания двигателя (1,3 HDi) катушка реле T09 (1,3 HDi).
F19 7,5 A Компрессор кондиционера воздуха.
F20 30 A Обогреватель заднего стекла, обогреватели наружных зеркал заднего вида.
F21 15 A Топливный насос (бензинового двигателя 1,4 и 1,3 HDi).
F22 20 A ЭБУ двигателя (1,3 HDi).
F23 20 A Питание клапанов гидросистемы ABS.
F24 7,5 A Система ABS.
F30 15 A Противотуманные фары.
F81 60 A ЭБУ системы предподогрева (1,3 HDi).
F82 30 A Электронасос секвентальной коробки передач, питание секвентальной коробки передач.
F84 10 A ЭБУ и электромагнитные клапаны секвентальной коробки передач.
F85 30 A Прикуриватель, розетка для дополнительных потребителей 12 В.
F87 7,5 A Фонари заднего хода, датчик воды в дизтопливе, расходомер, катушки реле T02, T05, T14, T17 и T19 (кроме 1,3 HDi) / 5 A Фонари заднего хода, датчик воды в дизельном топливе, расходомер, катушки реле T02, T05, T14, T17 и T19, датчик заряда батареи (1,3 HDi).

Предохранители в салоне ситроен с6

Он расположен под панелью приборов. Для доступа откройте крышку отделения для хранения мелких предметов до конца, не надавливая на нее. Далее потяните крышку вправо, чтобы открыть ее до конца. После снимите защиту между предохранителями и крышкой.

Общая схема

Обозначение

F1 –
F2 –
F3 — 5 A Подушки безопасности
F4 — 10 A Тормозная система – Травмобезопасный капот – Ограничитель скорости — Круиз-контроль – Зеркало заднего вида с функцией поляризации – Диагностический разъем – Привод наклона многофункционального экрана
F5 — 30 A Передние электростеклоподъемники – Сдвижной люк в крыше
F6 — 30 A Задние электростеклоподъемники
F7 — 5 A Плафон подсветки противосолнечного козырька – Плафон освещения перчаточного ящика – Плафоны освещения салона – Прикуриватель в задней части салона
F8 — 20 A Клавиши управления на рулевом колесе – Дисплей – Открывание стекол (Функция микроопускание стекла) – Сигнализация – Автомагнитола
F9 — 30 A Прикуриватель в передней части салона
F10 — 15 A Блок управления в багажном отделении – Модуль прицепного устройства
F11 — 15 A Противоугонное устройство
F12 — 15 A Датчик ремней безопасности водителя и переднего пассажира – Открывание стекол (Функция микроопускание стекла) – Электропривод сидений – Парктроник – Аудиосистема JBL
F13 — 5 A Травмобезопасный капот – Датчик осадков и освещенности – Стеклоочиститель ветрового стекла – Питание блока силовых реле
F14 — 15 A Система AFIL – Автоматическая система климат-контроля – Комбинация приборов – Система отображения информации на ветровом стекле – Подушки безопасности – Беспроводная гарнитура Bluetooth для радиотелефона (Hands Free) – Реле гидравлического блока
F15 — 30 A Центральный замок с электроприводом – Система безопасности для перевозки детей
F16 ШУНТ
F17 -40 A Система вентиляции

G 29 5 A Датчики давления в шинах – Чейнджер на 6 компакт-дисков
G 30 5 A Диагностический разъем
G 31 5 A Телематические средства в зависимости от страны-импортера
G 32 25 A Усилитель
G 33 10 A Гидравлическая система подвески
G 34 15 A Автоматическая коробка переключения передач
G 35 15 A Сиденье переднего пассажира с электроподогревом
G 36 15 A Водительское сиденье с электроподогревом
G 37 –
G 38 30 A Электропривод сиденья водителя
G 39 –
G 40 30 A Электропривод сиденья пассажира

Блок с предохранителями в салоне

Блоки предохранителей расположены под панелью приборов (с левой стороны).

Появившееся пространство будет выглядеть примерно так.

Полная фото схема блока

Описание

F2 7.5A
F3 3A Противоугонное устройство или кнопка системы «START/STOP.
F4 5A Ридер дистанционного ключа-пульта.
F5 3A Дистанционный ключ-пульт.
F6A-F6B 15A Автомагнитола
F7 15A Электронный блок системы помощи при пуске «свободные руки»
F8 3A Сирена охранной сигнализации, процессор охранной сигнализации.
F9 3A Блок переключателей на рулевом колесе.
F11 5A Калькулятор контроля стабильности
F12 15A
F13 10A Прикуриватель.
F14 10A Прикуриватель задний в хэтчбеке.
F16 3A Задние индивидуальные светильники, подсветка перчаточного ящика.
F17 3A Подсветка противосолнечного козырька, передние индивидуальные светильники.
F19 5A Панель приборов.
F21 10A Управление автомагнитолой и климатической установкой.
F22 5A Дисплеи, парктроник.
F23 5A Модуль предохранителей в моторном отсеке
F24 3A Датчик дождя и освещенности
F25 15A Блок подушек безопасности и пиротехнических натяжителей
F26 15A
F27 3A Двойной контактор педали тормоза
F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование).
F29 3A
F30 20A
F31 30A Центральный замок.
F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin)
F34 5A
F35 3A
F37 3A Управление стеклоочистителем/зеркалом заднего вида двери водителя — внутреннее зеркало заднего вида с электрохромированием
F38 3A
F39 30A

Около него должен находится блок с реле и предохранителями — BFH3.

Схема блока

Расшифровка

F1 40A обогрев заднего стекла F2 7,5A зеркала с электроподогревом F3 10A реле F5 30A задний стеклоподъемник F6 30A стеклоподъемники передних дверей F7 30A сиденье водителя с электрическими регулировками F8 30A люк R1 — раскрытие наружных зеркал R2 — складывание зеркала заднего вида R3 — обогреваемое заднее стекло / обогреваемые зеркала

Блоки в салоне

Находится в приборной панели за защитной крышкой и кучей проводов.

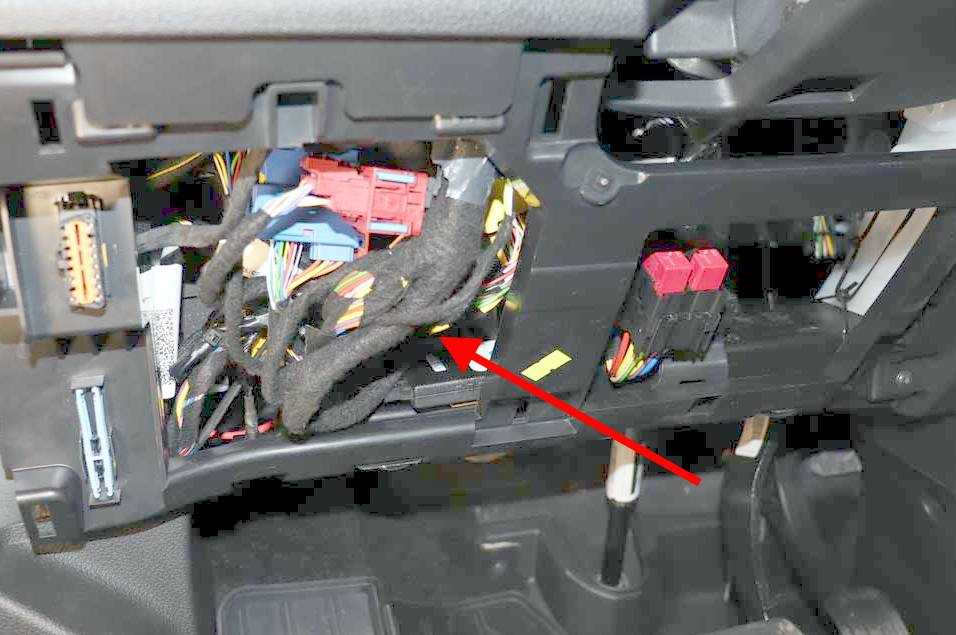

Пример доступа к блоку в салоне.

Версия 1 (Eco)

Схема

Описание

F1 10 Электроусилитель рулевого управления, контактор педали сцепления. F4 15 Звуковой сигнал. F5 20 Насос переднего и заднего стеклоочистителей. F6 20 Насос переднего и заднего стеклоочистителей. F7 10 Розетка 12 В задняя. F8 20 Очиститель заднего стекла простой или двойной. F10/F11 30 Замки внутренние, наружные, передние и задние. F13 10 Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран «хед-ап». F14 5 Охранная сигнализация, вызовы срочной и технической помощи. F17 5 Панель приборов. F19 3 Блок переключателей на рулевом колесе. F21 3 Система дистанционного ключа-пульта или противоугонная система. F22 3 Датчик дождя и света, многофункциональная видеокамера. F23 5 Сигнализатор не пристегнутых или отстегнутых ремней безопасности. F24 5 Сенсорный экран, видеокамера заднего обзора и система помощи при парковке. F25 5 Подушки безопасности. F29 20 Автомагнитола, сенсорный экран, CD-плеер, навигатор. F31 15 Автомагнитола (+ АКБ). F32 15 Розетка 12 В передняя. F34 5 Система слежения за слепыми зонами, электические регулировки наружных зеркал. F35 5 Жиклеры с подогревом, регулятор угла наклона фар. F36 5 Зарядка переносной лампы, задний плафон.

Версия 2 (Full)

Схема

Обозначение элементов

F1 3 Система дистанционного ключа-пульта или противоугонная система.
F5 5 Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.
F7 10 Задняя панель кондиционера, усилитель Hi-Fi.
F8 20 Очиститель заднего стекла простой или двойной.
F10/F11 30 Замки внутренние, наружные, передние и задние.
F12 3 Охранная сигнализация.
F17 10 Розетка 12 В задняя.
F18 5 Вызовы срочной и технической помощи.
F21 3 Зарядка переносной лампы, задний плафон.
F22 3 Лампа подсветки перчаточного ящика, задние плафоны.
F23 5 Система слежения за слепыми зонами, электические регулировки наружных зеркал.
F24 5 Блок переключателей на рулевом колесе.
F25 5 Регулятор угла наклона фар.
F26 3 Сигнализатор непристегнутых или отстегнутых ремней безопасности.
F27 3 Датчик дождя и света, многофункциональная видеокамера.
F28 10 Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран «хед-ап».
F30A или B 15 Автомагнитола (+ АКБ).
F31 5 Подушки безопасности.
F33 15 Розетка 12 В передняя.
F35 5 Панель приборов.
F36 20 Автомагнитола, сенсорный экран, CD-плеер, навигатор.

Дополнительный блок

Крепится под основным блоком.

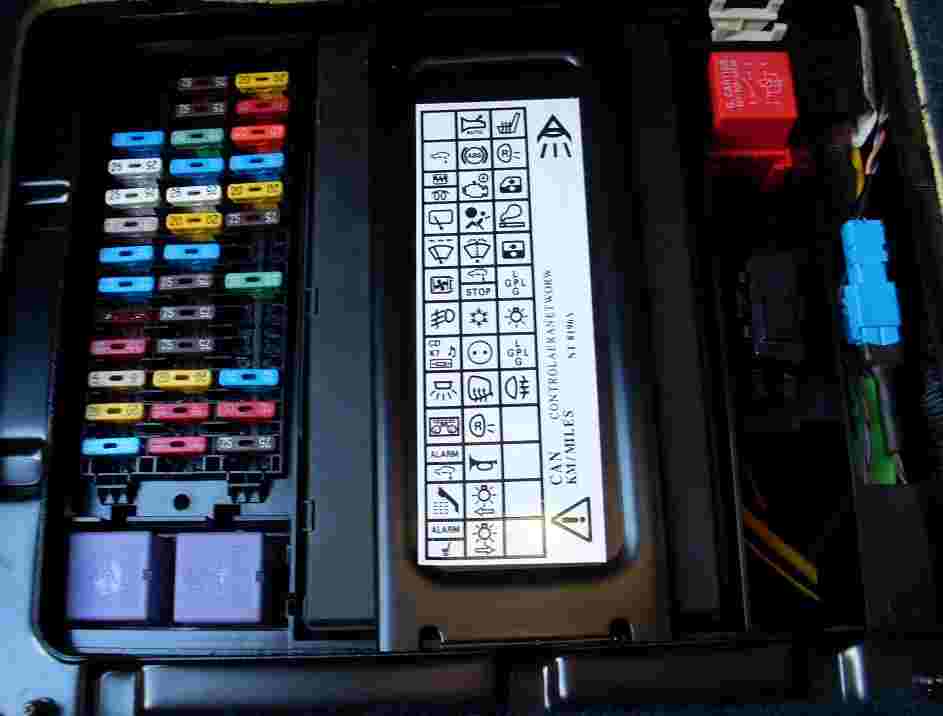

Пример исполнения

Схема

Расшифровка

F3	15А блок предохранителей в салоне 5 для версии такси
F4	15А розетка на 12 В для мультимедийного оборудования
F5	30А электродвигатели задних стекло подъемников
F6	30А электродвигатели передних стекло подъемников
F7	2А сиденья с подогревом
F8	20А вентилятор кондиционера
F9	30А крышка багажника с электроприводом
F10	40А катушка левого ремня безопасности
F11	5А коммутационный блок прицепа
F12	30А электропривод сиденья водителя и массажное устройство
F13	40А катушка правого ремня безопасности
F14	30А установка на место ручки — электропривод сиденья пассажира — массажные устройства сидений
F15	25А электропривод шторки люка в крыше
F16	5А плата мультиплексного управления стекло подъемником /наружным зеркалом заднего вида двери водителя
F17	10А блок освещения и памяти положения наружных зеркал заднего вида
F18	25А аудиоусилитель
F19	не используется
F20	7,5А крышка багажника с электроприводом
F21	3А блок доступа и пуска “Свободные руки»
F2	7,5А зеркала с электро подогревом
F22	20А разъем 230 В
F23	не используется
R1	разъем 230 В
R2	разъем 12 В
R3	не используется
F1	40А обогрев заднего стекла

Блок с предохранителями под капотом

Схема — вариант 1

Описание

F1	20А
F2	10А Не используется
F3	30/40А Вентилятор системы охлаждения
F4	Не используется
F5	5А Вентилятор системы охлаждения
F6	30А Омыватель фар, передние противотуманные фары
F7	5А Форсунки
F8	20А Не используется
F9	10А Реле топливного насоса
F10	5А Не используется
F11	5А Реле кислородного датчика
F12	10А Дальний правый свет
F13	10А Дальний левый свет
F14	10А Правый ближний свет
F15	10А Левый ближний свет

A (20A) Система центрального блокирования замков В (25А) Очиститель ветрового стекла С (30А) Обогреватель заднего стекла и наружных зеркал заднего вида D (15A) Комрессор системы кондиционирования воздуха, очиститель заднего стекла E (30A) Люк, стеклоподъемники передних и задних дверей F (15А) Питание мультиплексной системы

Схема — вариант 2

Расшифровка 1 вариант

F1 (10A) модуль предварительного обогрева — датчик скорости автомобиля — электро — гидравлический блок АКПП — группа управления автоматической коробкой передач — контакт фонарей заднего хода — контактная пара датчика уровня охлаждающей жидкости двигателя — реле питания вентилятора на высокой скорости — воздушный расходомер — реле управления приводного механизма блокировки рычага переключения скоростей — реле запрета запуска двигателя
F2 (15A) насос топливной системы
F3 (10A) калькулятор антиблокировки колеса — калькулятор контроля стабильности
F4 (10A) калькулятор системы впрыска — компьютер автоматической коробки передач
F5 (10A) компьютер автоматической коробки передач
F6 (15A) противотуманные фары
F7 омыватель фар
F8 (20A) калькулятор системы впрыска — Регулятор высокого давления дизельного топлива — реле питания вентилятора на низкой скорости
F9 (15A) левая фара — переключатель корректора луча фар
F10 (15A) правая фара
F11 (10A) левая фара
F12 (10A) правая фара
F13 (15A) звуковая сигнализация
F14 (10A) насос переднего / заднего омывателя
F15 (30A) катушка зажигания — Кислородный датчик на выходе: не характеризуется — Кислородный датчик на входе — Инжектор цилиндра 1 — Инжектор цилиндра 2 — Инжектор цилиндра 3 — Инжектор цилиндра 4 — Электроклапан очистки резервуара — насос высокого давления впрыска дизельного топлива — электроклапан РВГ + заслонка — сопротивление системы обогрева карбюратора или модуля заслонки — логический электроклапан (РВГ) — Система подогрева топлива
F16 (30A) насос системы подачи воздуха
F17 (30A) привод очистителя ветрового стекла
F18 (40A) привод системы подачи воздуха — модуль управления системой подачи воздуха — терморезистор воздуха в салоне — сервисная панель — модуль предохранителей в моторном отсеке

Расшифровка 2 вариант

(20A) Звуковой сигнал (30A) Реле ближнего света фар (30A) Вентилятор системы охлаждения двигателя (20A) Диагностический разъем, питание ECU 1.6 л (30A) Не используетcя (10A) Не используется (10A) Реле вентилятора системы охлаждения двигателя (5A) Не используется (25A) Центральный замок (BSI) (15A) Блок управления ABS (5А) Система предварительного прогрева (дизель) (15A) Топливный насос (40A) Реле (30A) Реле (10A) Вентилятор системы охлаждения двигателя (40A) Воздушный насос наддува воздуха (10A) Правая противотуманная фара (10A) Левая противотуманная фара (10A) Датчик скорости (15A) Датчик температуры охлаждающей жидкости (5A) Каталитический нейтрализатор

Блок предохранителей справа в салоне ауди а8 д3

Таблица с назначением элементов

№	Назначение	Ампер
1	электромеханический стояночный тормоз	5
2	кондиционер	10
3	кулиса переключения передач, PN-блокировка	5
4	автоматическая трансмиссия (multitronic)	15
5	управление двигателем	15
6	лямбда-зонды	15
7	лямбда-зонды/ клапан высокого давления	15/ 10
8	управление двигателем, дополнительный водяной насос	10
9	кондиционер, клавиши панели приборов	5
10	пневматическая подвеска (adaptive air suspension)	10
11	сенсор света и дождя	5
12	блок индикации/ управления впереди	5
13	электроника в потолке	10
14	медиа-плейер впереди (CD-плейер, DVD-плейер и т.д.)	5
15	аккумулятор-система менеджмента энергии	5
16	отопление система вентиляции картера	5
17	электроника вентиля юра	5
18	отсутствует
19	сенсор расходомера воздуха дизельного двигателя	5
20	кондиционируемое сиденье	5
21	управление двигателем (бензин/дизель)	5/15
22	охлаждение топлива	10
23	электромеханический стояночный тормоз	5
24	блок управления бортовой сетью 2	10
25	автоматическая трансмиссия	15
26	водяной насос/ клапаны кондиционера, органы управления задним кондиционером	10
27	подъемно- сдвижная панель крыши	20
28	блок управления двигателем	5
29	Клапанные форсунки	15
30	катушки зажигания	30
31	топливный насос справа /электроника топливного насоса (бензин)	20/40
32	автоматическая трансмиссия/multitronic	5/10)
33	дополнительный отопи гель пространства для ног сзади справа	25
34	обогрев/ вентиляция задних сидений	20
35	Обогрев/ вентиляция передних сидений	20
36	Передний прикуриватель	20
37	задний прикуриватель розетки	20/30
38	дополнительный вентилятор радиатора	20
39	блок управления передней правой дверью	7,5
40	усилитель тормозного привода	15
41	блок управления задней правой дверью	7.5
42	автономный отопитель/дополнительный отопитель	20
43	устройство чистки фар	30
44	вентилятор отопителя

Блок предохранителей под капотом

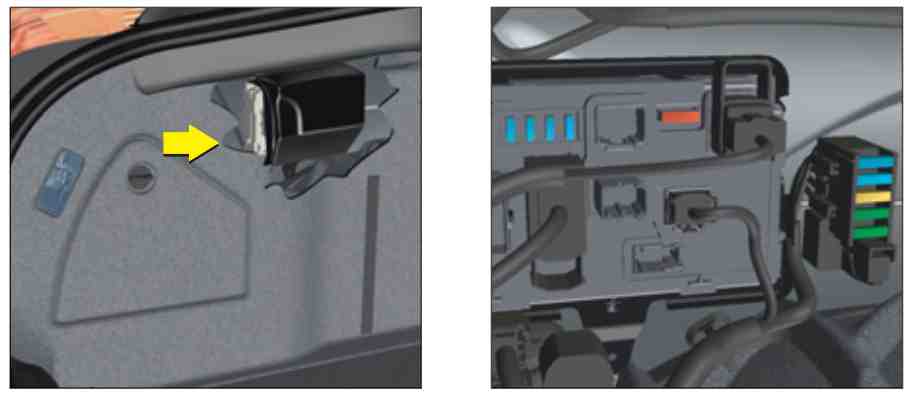

Он находится возле аккумуляторной батареи. Крышка держится на фиксаторах обозначенных — А.

Назначение предохранителей

F12 5А Жиклеры с подогревом.
F14 25А Насос переднего и заднего стеклоочистителей.
F15 5А Фронтальный радар-детектор системы автоматического торможения. Электро усилитель рулевого управления.
F17 10А Интеллектуальный коммутационный блок.
F19 30А Мотор очистителя ветрового стекла.
F20 15А Насос переднего и заднего стеклоомывателей.
F21 20А Насос омывателя фар.
F22 15А Звуковой сигнал.
F23 15А Правая фара дальнего света.
F24 15А Левая фара дальнего света.

Данный материал требует дополнения, поэтому будем рады Ваши комментария.

Блок с предохранителями и реле в салоне

Вариант 1

Фотография

Схема

Расшифровка

FA	(15A) Запасной
FB	(10A) Запасной
FC	Запасной
F1	(10A) Лампы переднего левого габарита/ заднего левого габарита
F2	(10A) Лампы переднего правого габарита/ заднего правого габарита
F3	(7,5A) Обогреватель зеркал заднего вида на дверях
F6	(25A) Электропривод сидений
F9	(25A) Очиститель заднего стекла
F10	(15A) Управление двигателем
F11	(15A) Прикуриватель
F12	(25A) Очиститель лобового стекла
F13	(7,5A) Фонари заднего хода
F14	(20A) Подогреватель сидений
F15	(25A) Многофункциональный блок управления, очистители лобового стекла
F18	(10A) Отопитель/ кондиционер, фонари заднего хода
F19	(20A) Люк
F21	(15A) Противотуманные фары
F22	(10A) Задние противотуманные фонари
F25	(20A) Звуковой сигнал
F26	(15A) Аудиосистема, электропривод зеркал заднего вида на дверях
F27	(10A) Телефон
F28	(10A) Лампы освещения салона
F29	(10A) Многофункциональный блок управления
F30	(5A) Противоугонная система, система активной подвески
F31	(3A) Реле электродвигателя вентилятора системы охлаждения
F33	(15A) Аудиосистема отопитель/ кондиционер
F34	(7,5A) Дополнительное оборудование
F36	(7,5A) Автоматическая коробка передач
F37	(7,5A) Антиблокировочная система тормозов (ABS)
F38	(30A) Управление двигателем
F39	(15A) Подушка безопасности, противоугонная система
F40	(20A) Система поддержания скорости, стоп-сигналы, система активной подвески
F41	(40A) Электропривод стеклоподъемников-передний
F42	(30A) Звуковой сигнал, выключатель освещения
F57	(30A) Система управления подвеской

Реле обогревателя заднего стекла
Реле 1 основных цепей зажигания
Реле электродвигателя вентилятора системы охлаждения

Вариант 2

Фотография

Схема

Предохранители

Реле

Назначение

F1	(10A) Лампы переднего левого габарита/ заднего левого габарита
F2	(10A) Лампы переднего правого габарита/ заднего правого габарита
F3	(7,5A) Обогреватель зеркал заднего вида на дверях
F6	(25A) Электропривод сидений
F7	(15A) Система кондиционирования, центральный замок, иммобилайзер
F8	(15A) Аварийная сигнализация
F9	(25A) Очиститель заднего стекла
F10	(3A) Управление двигателем
F11	(15A) Прикуриватель
F12	(25A) Очиститель лобового стекла
F13	(10A) Система кондиционирования, фонари заднего хода
F14	(20A) Подогреватель сидений
F15	(25A) Очиститель лобового стекла
F16	(15A) Левая фара — дальний свет
F17	(15A) Правая фара-дальний свет
F18	(7,5A) Фонари заднего хода
F19	(10A) Люк
F20	(10A) Система двухкомпонентной топливо подачи Bi-fuel
F21	(15A) Противотуманные фары
F22	(10A) Задние противотуманные фонари
F23	Перемычка- положение «АСС»
F24	(15A) Система управления двигателем -Дизель
F25	(20A) Звуковой сигнал
F26	(5A) Противоугонная система, аудиосистема
F27	(10A) Аудиосистема, телефон
F28	(10A) Лампы освещения салона
F29	(20A) Аудиосистема, подсветка выключателей
F30	(5A) Система управления подвеской
F31	(3A) отопитель/ кондиционер
F32	(15A) Аудиосистема
F33	отопитель/ кондиционер
F34	(5A) Комбинация приборов
F35	(5A) CD-чейнджер аудиосистемы
F36	(5A) Автоматическая коробка передач
F37	(7,5A) Антиблокировочная система тормозов (ABS)
F38	(30A) Управление двигателем
F39	(15A) Подушка безопасности, противоугонная система, комбинация приборов
F40	(20A) Система поддержания скорости, аварийная сигнализация, стоп-сигналы, система активной подвески
F41	(30A) Электропривод стеклоподъемников
F42	(30A) Электропривод стеклоподъемников
F43	Перемычка- система управления АКПП, реле основных цепей зажигания
F61	(5A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel)

Реле кондиционера
Реле электропривода задних стеклоподъемников
Реле обогревателя заднего стекла
Реле задних противотуманных фонарей
Реле лампы освещения салона — задняя
Реле противоугонной системы
Реле передних противотуманных фар
Реле 1 основных цепей зажигания
Реле 2 основных цепей зажигания
Реле прерывистого режима работы очистителя лобового стекла
Диагностический разъем (DLC)

Блок предохранителей в багажном отделении

Для доступа к блоку предохранителей, расположенному под обивкой левого крыла в багажном отделении, отогните боковую обивку с левой стороны. См. «Аккумуляторная батарея 12 вольт: Замена АКБ». Далее отведите в сторону электропроводку блока и откройте сам блок.

Схема блока

Расшифровка

1 — 15 A Лючок топливного бака2 — 3 —4 — 15 A Регулируемый дефлектор5 — 40 A Заднее стекло с электрообогревомG36 — 15 A/25 A Электропривод заднего левого сиденья с подогревом (Pack Lounge)/Диван заднего сиденьяG37 — 15 A/25 A Электропривод заднего правого сиденья с подогревом (Pack Lounge)/Диван заднего сиденьяG38 — 30 A Регулировка задних сидений с электроприводом (Pack Lounge)G39 — 30 A Прикуриватель – Электророзетка в задней части салонаG40 — 25 A Стояночный тормоз с электроприводом

Предохранители расположенные в багажном отделении

с левой стороны

Расшифровка

№	Потребитель	Ампер
1	отсутствует
2	отсутствует
3	отсутствует
4	отсутствует
5	усилитель DSP	30
6	навигация	5
7	ТВ-тюнер	10
8	отсутствует
9	блок коммуникации	5
10	громкоговоритель телефона в полке для шляп	15
11	розетка	20
12	радиоприемник автономною отопителя	5

с правой стороны

Обозначение

№	Расшифровка	Номинал, А
1	топливный насос справа (дизель)	20
2	топливный насос слева (бензин/дизель)	20
3	розетка прицепа	15
4	отсутствует
5	интеллигентный модуль мощности сзади (свет слева)	20
6	интеллигентный модуль мощности сзади (свет справа)	10
7	интеллигентный модуль мощности сзади (вспомогательное устройство закрывания багажника)	20
8	электромеханический стояночный тормоз, левый мотор	30
9	электромеханический стояночный тормоз, правый мотор	30
10	блок управления прицепом (свет слева)	15
11	блок управления прицепом (свет справа)	15
12	блок управления прицепом	10

Блок под капотом рено эспейс 3

Фотография

Схема

Описание

F44	(40A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
F45	(60A) Блок предохранителей /реле, пространство для ног ^42), реле основных цепей зажигания, многофункциональный блок управления (1999^)
F46	(60A) Блок предохранителей /реле, пространство для ног ^12, F29)
F47	—
F48	(50А) отопитель/ кондиционер
F49	(30А) Управление двигателем
F50	(70A) Реле фар — дальний свет, реле фар — ближний свет, омыватели фар
F51	(60A) Антиблокировочная система тормозов (ABS)
F53	(60A) Разъем системы зарядки
F54	(40A) Реле 1 электродвигателя вентилятора системы охлаждения
F55	(40A) Реле 2 электродвигателя вентилятора системы охлаждения
F56	—
F57	—
F58	(15A) Левая фара — дальний свет
F59	(15A) Правая фара — дальний свет
