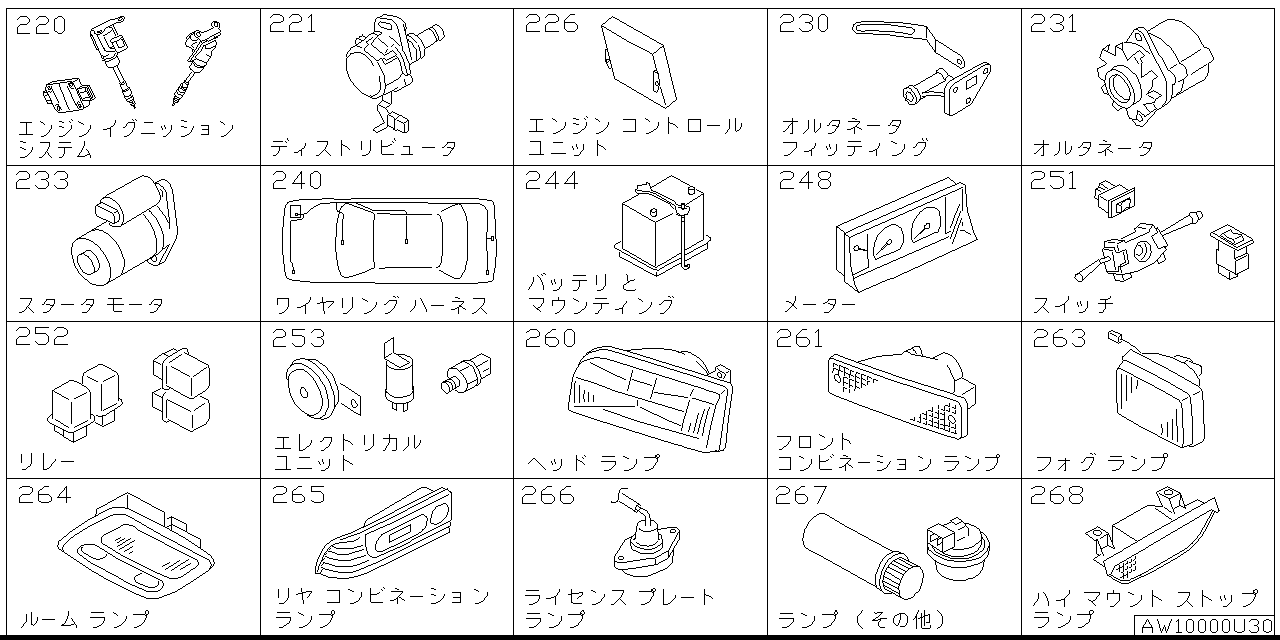

220 — engine ignition system (engine)221 — distributor (engine)226 — engine control unit (engine)230 — alternator fitting (engine)231 — alternator (engine)233 — starter motor (engine)240 — wiring (Denso)244 — battery & battery mounting (body)248 — meter & clock (Denso) 251 — switch (Denso)252 — relay (Denso) 253 — electrical unit (Denso) 260 — head lamp (Denso) 261 — front combination lamp (Denso) 263 — fog lamp (Denso) 264 — room lamp (Denso) 265 — rear combination lamp (Denso) 266 — license plate lamp (Denso) 267 — lamp (other) (Denso) 268 — high mount stop lamp (Denso) |
 |

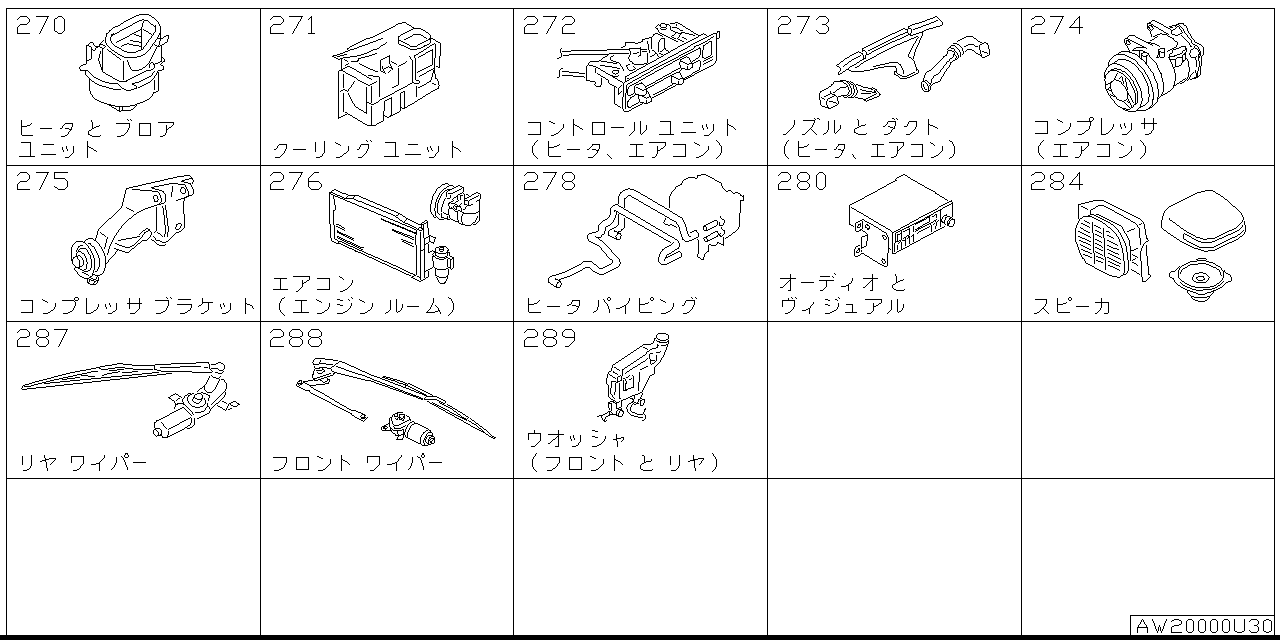

270 — heater & blower unit (Denso) 271 — Cooling unit (Denso) 272 — control unit (heater, air conditioner) (Denso) 273 — nozzle & duct (heater, air conditioner) (Denso) 274 — compressor (air conditioner) (Denso) 275 — compressor bracket (engine)276 — air conditioner (engine room) (Denso) 278 — heater piping (Denso) 280 — audio & visual (Denso)284 — speaker (Denso) 287 — rear window wiper (Denso) 288 — window shield wiper (Denso) 289 — washer (front & rear) (Denso) |
Запчасти на Nissan Presage (Ниссан Пресаж)
Источник статьи: http://nissan.epcdata.ru/presage/u30/4877-ka24de/electric/
Блоки предохранителей
Главный блок
Основной блок с предохранителями в салоне находится в нижней части панели приборов, около руля.
- 20А — ABS
- 15А — Аварийная сигнализация
- 20А
- 30А — Электропривод центрального замка
- 20А — Обогреватель стекла задней двери
- 10А — Стеклоочиститель стекла задней двери
- 10А — Кондиционер
- 20А — Стеклоочистители и омыватели
- 30А — Электропривод стеклоподьемников
- 10А — Указатели поворотов
- 15А — Комбинация приборов
- 15А — Блок управления двигателем
- 20А — Подогреватель топлива
- 15А
- 15А — Прикуриватель
- 10А — Звуковой сигнал
- 10А — Лампы задних габаритов
- 15А — Стоп сигналы
- 15А — Противотуманные фары
- 10А — Освещение салона
- 30А — Задний отопитель
- 30А — Основной обогреватель
Дополнительный блок
Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.
- 30А — фары
- 30А — блок управления двигателем
- 60А — свечи накаливания
- 80А — главный предохранитель
- 60А — ABS
- 40А — предохранитель для различных цепей
- 60А — освещение салона, электро привод центрального замка
Подвеска
Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки
Количество монтажных блоков и места их расположения
Ниссан Тиида это надежный и популярный автомобиль. Он зарекомендовал себя во многом с положительной стороны, так как редко доставлял неожиданные проблемы. В этой статье мы поговорим об электрооборудовании автомобиля. А именно рассмотрим основные блоки, предохранители и реле, которые установлены в Ниссан Тиида. Например, электрооборудование Ниссан Тиида выполнено по однопроводной схеме. То есть минусовые выводы источников и потребителей соединены с “массой”. В итоге функцию минусового проводника выполняет кузов автомобиля. Электрические цепи управления двигателем выполнены по многопроводной схеме и соединены с “массой” автомобиля только через электронный блок управления.
Кроме того большинство цепей питания автомобиля защищены плавкими вставками и предохранителями. Однако, мощные потребители тока подключены к сети через реле. В Ниссан Тиида используются предохранители двух типов.
Предохранители типа А используются в блоках в моторном отсеке. Типа В используются в блоке установленном в салоне автомобиля. Например, предохранители типа А могут использоваться во всех блоках, а типа В только блоках расположенных в моторном отсеке.
Для удобства описания распределим все блоки по номерам. В салоне автомобиля установлен блок предохранителей и реле №1. В моторном отсеке установлено несколько блоков. Из них два основных блока установлены рядом с аккумулятором под номерами 2 и 3. Вспомогательный блок под номером 4 расположен в моторном отсеке у правого переднего крыла. Кроме того, несколько плавких вставок расположено на плюсовой клемме аккумулятора. Также, обозначим плюсовую клемму аккумулятора блоком №5.
Блоки в салоне
Расположение
Общая схема расположения электронных блоков управления в салоне
Левое расположение рулевого управления
Правое расположение рулевого управления
Общее обозначение
- Блок предохранителей
- Интегрированное реле
- Реле топливного насоса (Circuit Opening)
- Реле заднего противотуманного света
- Реле обогрева заднего стекла
- Блок реле
- Реле указателей поворота
- Усилитель транспондера ключа
- EPS ECU
- Блок управления транспондером ключа
- Усилитель антенны
- Распределительный блок
- Реле стеклоочистителя
- Ресивер центрального замка
- Блок управления корректором фар
- Блок управления двигателем и коробкой передач (A/T) Блок управления двигателем (M/T)
- Блок управления кондиционером
- Опциональный коннектор (навигация)
- Блок управления селектором коробки передач
- Блок управления подушками безопасности
- Блок управления навигацией
- Дополнительный блок предохранителей
- RHD: Блок управления противоугонной системой
Блок предохранителей
Он находится в нижней части панели приборов за защитной крышкой.
Фото — пример
Схема
Описание
| 1 | 10А IGN — Подушки безопасности SRS, комбинация приборов, система запуска, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 2 | 20A S/ROOF — Люк |
| 3 | 7,5A RR FOG — Задний противотуманный свет |
| 4 | 15A FR FOG — Передний противотуманный свет, индикатор противотуманного света |
| 5 | 25A AM1 — Система запуска, предохранители: «CIG», «RAD NO.1» |
| 6 | 7,5A PANEL — Подсветка панели приборов, подсветка комбинации приборов, блок управления автоматической коробкой передач, освещение перчаточного ящика, освещение в отделении подлокотника, очистители фар, передний противотуманный свет, система помощи при парковке, мульти — информационный дисплей |
| 7 | 20A RR WIP — Задний стеклоочиститель и омыватель |
| 8 | 7,5A GAUGE2 — Лампы заднего хода, корректор фар, указатели поворота, аварийная сигнализация |
| 9 | 15A CIG — Прикуриватель |
| 10 | 10A HTR — Подогрев сидений, кондиционер |
| 11 | — |
| 12 | 7,5A RAD NO.1 — Аудиосистема, мульти-информационный дисплей, зеркала с электроприводом, комбинация приборов, розетка |
| 13 | 30A PWR SEAT — Сиденья с электроприводом |
| 14 | 10A TAIL — Габаритный свет, освещение номерного знака, освещение багажного отсека, система автоматического освещения, передний противотуманный свет, задний противотуманный свет, комбинация приборов |
| 15 | 7,5A OBD2 — Диагностический разъем |
| 16 | 15A P/POINT — Розетка |
| 17 | 25A DOOR — Центральный замок |
| 18 | 25A WIP — Передний стеклоочиститель и омыватель, очистители фар |
| 19 | 7,5A ECU-IG — Вентилятор системы охлаждения, система зарядки, усилитель рулевого управления, ABS, VSC |
| 20 | 20A S-HTR — Подогрев сидений |
| 21 | 10A GAUGE1 — Переключатель освещения, мульти — информационный дисплей, интегрированное реле, комбинация приборов, блокировка селектора коробки передач, блок управления автоматической коробкой передач, зеркало заднего вида в салоне, стеклоочиститель, парковочный тормоз |
| 22 | 15A STOP — Лампы стоп-сигнала, блокировка селектора коробки передач, дополнительный стоп-сигнал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| Реле | |
| R1 | Резерв |
| R2 | HTR — Отопитель |
| R3 | SEAT HTR — Подогрев сидений |
| R4 | IG1 — Зажигание |
| R5 | TAIL — Габаритный свет |
Дополнительный блок предохранителей
Расположен над педалями, параллельно полу.
Схема
Назначение
| 1 | 25А АСС Кнопка запуска, иммобилайзер, блокировка руля (LHD) |
| 2 | 20A P-RR P/W — Стеклоподъемник |
| 3 | 20A P-FR P/W — Стеклоподъемник |
| 4 | 20A D-RR P/W — Стеклоподъемник |
| 5 | 20A D-FR P/W — Стеклоподъемник |
| 6 | 7,5A ECU-B 1 — Коробка передач |
| 7 | 10A FUEL OPN — Лючок заливной горловины топливного бака |
| 8 | 20A FR DIC — Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: «MIR HTR» |
| 9 | 10А А/С Кондиционер (механический кондиционер), вспомогательный отопитель |
| 10 | 7,5A DEF I/UP — Кондиционер |
| 11 | 7,5A ST — Мульти — информационный дисплей, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска |
| 12 | 10A MIR HTR — Обогрев зеркал |
| 13 | 15A RAD NO.2 — Аудиосистема, мульти — информационный дисплей |
| 14 | 7,5A DOME — Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног |
| 15 | 7,5A ECU-B 2 — Кондиционер, система беспроводного управления |
| 16 | 30A PWR SEAT — Сиденья с электроприводом |
Блок реле
Схема
Левый руль
Правый руль
Расшифровка
- R1 — Обогреватель зоны щеток стеклоочистителей ветрового стекла (FR DEICER)
- R2 — Розетка (P/POINT)
- R3 — Передний противотуманный свет (FR FOG)
- R4 — Стартер (ST)
Предохранители и реле под капотом
В моторном отсеке находятся 3 блока с предохранителями и реле. Два слева, рядом с аккумулятором и ещё один справа. Количество их элементов может отличатся и зависит от комплектации автомобиля.
Блоки рядом с аккумулятором
Схема
Описание
- А 75А Система пред и послепускового подогрева
- С 30А Реле управления электромагнитными клапанами ABS
- D 30А Реле гидронасоса ABS
- Е 30А Электровентилятор системы охлаждения двигателя. Климатическая установка
- F 25А Система централизованной блокировки замков дверей. Электропривод люка крыши
- G 75А Бортовая сеть питания
- Н 30А Электровентилятор системы охлаждения двигателя. Климатическая установка
- I 30А Цепь питания замка зажигания или выключателя приборов и стартера
- 30 7,5А Электромагнитная муфта компрессора кондиционера. Электро пневмо клапан ускоренного холостого хода 2 на
- 31 7,5А Цепь питания регулятора напряжения генератора
- 36 10А Фары (габаритный свет). Задние фонари (габаритный свет)
- 37 — Резервный
- 38 — Резервный
- 39 15А Правая фара (ближний и дальний свет)
- 40 15А Левая фара (ближний и дальний свет). Контрольная лампа включения дальнего света фар
- 41 7,5А Датчик положения распределительного вала и числа оборотов двигателя. Измеритель массового расхода воздуха. Иммобилайзер
- 42 10А Звуковой сигнал
- 43 7,5А Задние фонари (противотуманный свет)
- 44 10А Задние фонари (габаритный свет). Лампа освещения номерного знака
- 45 10 Задние фонари (габаритный свет)
Блок с реле
Актуальная расшифровка находится на крышке.
Фотография
Назначение
- Реле электродвигателя вентилятора системы охлаждения — низкая скорость
- Реле звукового сигнала
- Реле стартера
- Реле прерывистого режима работы очистителя заднего стекла
- Реле кондиционера
- Реле электродвигателя вентилятора системы охлаждения (высокая скорость) SOHC — ДКПП, DOHC, дизель
- Реле 2 электродвигателя вентилятора системы охлаждения- DOHC, кондиционер, дизель
- Реле задних противотуманных фонарей
