Предохранители и реле mitsubishi l200 с описанием и схемами блоков

Блок около пассажирского сидения

Схема — вариант 1

Описание

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

Схема — вариант 2

Обозначение схемы

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

Блоки под капотом

Расположение

Общая схема расположения блоков в моторном отсеке

Левый руль

Правый руль

Описание

Блок предохранителей и реле
Актуатор тормозной системы
Реле очистителей фар
Блок управления свечами накала
2TR-FE: Блок управления подачей воздухаRHD:1KD-FTV и 2KD-FTV (без DPF): Блок управления форсунками (EDU)LHD:1KD-FTV и 2KD-FTV (DPF): Блок управления форсунками (EDU)
RHD:1KD-FTV и 2KD-FTV (DPF): Блок управления форсунками (EDU)LHD:1KD-FTV и 2KD-FTV (без DPF): Блок управления форсунками (EDU)

Блок предохранителей и реле

Он находится с левой стороны моторного отсека, рядом с аккумулятором.

Схема с крышки блока

Схема

Назначение

1	25A Запасной предохранитель
2	15A Запасной предохранитель
3	10A Запасной предохранитель
4	7,5A FOG — Противотуманные фары
15A 7,5A FOG — Противотуманные фары
5	10A HORN — Звуковой сигнал
6	25A EFI — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
7	—
8	20A H-LP RL — До июня 2011: Правая фара (ближний свет)
15A H-LP RL — С июня 2011: Правая фара (ближний свет)
9	20A H-LP LL — До июня 2011: Левая фара (ближний свет)
15A H-LP LL — С июня 2011: Левая фара (ближний свет)
10	20A H-LP RH — До июня 2011: Правая фара (дальний свет) и правая фара (ближний свет)
15A H-LP RH — С июня 2011: Правая фара (дальний свет) и правая фара (ближний свет)
11	20A H-LP LH — До июня 2011: Левая фара (дальний свет) и левая фара (ближний свет)
15A H-LP LH — С июня 2011: Левая фара (дальний свет) и левая фара (ближний свет)
12	10A EFI NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
13	10A ECU-IG NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
14	7,5A ECU-B — До августа 2008: Переключатели подсветки дверей, система электропривода дверных замков, система беспроводного дистанционного управления, датчик рулевого управления и фары
10A ECU-B — С августа 2008: Переключатели подсветки дверей, система электропривода дверных замков, система беспроводного дистанционного управления, датчик рулевого управления и фары
15	15A RAD — До августа 2013: Аудиосистема
20A RAD — С августа 2013: Аудиосистема
16	7,5A DOME — Освещение салона, подсветка переключателя двигателя, фонарь персонального освещения, приборы и указатели, часы, многофункциональный дисплей, система беспроводного дистанционного управления, система дневного света и противотуманные фары/задние противотуманные фонари
17	20A A/F — Система снижения токсичности выхлопных газов
18	10A ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой
19	7,5A ALT-S — Система зарядки
20	15A TURN-HAZ — Аварийная световая сигнализация и указатели поворота
21	—
22	7,5A ECU-B NO.2 — Система кондиционирования воздуха
23	30A DCC — Предохранители: «ECU-B», «DOME», «RAD»
24	50A PTC NO.1 — Дополнительный отопитель
25	30A H-LP CLN — До июня 2011: Очистители фар
30A PWR SEAT — Сиденье с электроприводом
26	50A PTC NO.2 — Дополнительный отопитель
30А PTC NO.2 — Дополнительный отопитель
27	40A ABS NO.1 — До августа 2008: ABS, TRC и VSC
40A H-LP CLN — С июня 2011: Очистители фар
28	40A FR HTR — До августа 2009: Система кондиционирования воздуха, предохранитель: «A/C»
50A FR HTR — С августа 2009: Система кондиционирования воздуха, предохранитель: «A/C»
29	30A ABS NO.2 — ABS, TRC and VSC
30	40A ABS NO.1 — С августа 2008: ABS, TRC и VSC
31	100A ALT — Система зарядки, предохранители: «PWR SEAT», «HLP CLN», «FR HTR», «AM1», «IG1», «PTC NO.1», «PTC NO.2», «PWR OUT», «STOP», «TAIL», «OBD»
32	80A GLOW — Система предпускового подогрева двигателя
33	50A BATT P/I — Предохранители: «FOG», «HORN», «EFI»
34	30A AM2 — Стартер двигателя, предохранители: «ST», «IGN», «INJ», «MET»
35	40A MAIN — Предохранители: «H-LP RH», «H-LP LH», «H-LP RL», «H-LP LL»
36	50A A/PUMP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
Реле
R1	Диммер (DIM)
R2	Фары (H-LP)
	Свечи (GLOW)
A
R1	Стартер (ST)
R2	1TR-FE, 2TR-FE, 1GR-FE: Датчик состава топливовоздушной смеси (A/F)
1KD-FTV без DPF, 2KD-FTV без DPF, 5L-E: Свечи накала (GLOW)
1KD-FTV с DPF, 2KD-FTV с DPF: Датчик состава топливовоздушной смеси (A/F)
R3	1TR-FE, 2TR-FE, 1GR-FE: Топливный насос (F/PMP)
1KD-FTV с DPF, 2KD-FTV с DPF: —

Есть что добавить — пишите в комментарии.

Блоки под капотом

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

Пример схемы с крышки блока

Схема

Обозначение

1	10А Освещение салона
2	10А Дальний свет
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	30А Электро вентилятор климатического блока
7	30А Кондиционер
8	40А Система пуска
9	40А Выключатель (замок) зажигания
10	30А Стекло подъемники
11	30А Ближний свет
12	20А Система управления двигателем
13	80А Генератор
A	Реле электро вентилятора климатического блока
B	Реле фар головного света
C	Реле противотуманных фар
D	Реле стартера
E	Реле системы пуска

Блок на АКБ

Располагается на плюсовой клемме аккумуляторной батареи.

Назначение

16 60А Анти блокировочная система тормозов (ABS)
17 20А Противотуманные фары
18 80А Свечи накаливания

Дополнительные элементы

Рядом с основным блоков крепится дополнительный блок.

Схема

Описание

14 25А Электро вентилятор конденсора
15 10А Компрессор кондиционера
J резерв
F Реле компрессора кондиционера
G Реле электро вентилятора конденсора

Так же с правой стороны подкапотного пространства возможна установка некоторые реле.

Назначение

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

№2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
№3 – предохранительная вставка бензонасоса, расположенного в баке;
№4 – элемент отвечает за питание цепи контроллера автомобиля;
№9 – предохранитель правого вентилятора радиатора;
№10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

К1/2 – штатные противотуманки (при наличии);
К3 – включение системы подогрева сидений;
К4 – защита клаксона;
К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

К1 – дополнительное реле;
К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
К7 – питание цепи топливного насоса;
К8 – главное реле автомобиля.

Блоки в салоне Mitsubishi Pajero 2

Блок предохранителей

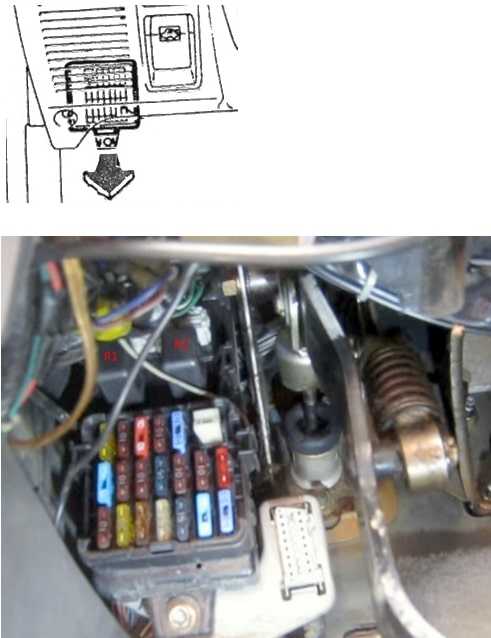

Расположен под панелью со стороны водителя, там же установлен и диагностический разъём.

Схема

Описание предохранителей

1	15А Прикуриватель
2	10А Радиоприемник
3	10А Реле печки
4	10А 4А/Т (модели с автоматической коробкой передач)
5	20А Передний и задний кондиционер
6	10А Указатели поворотов
7	10А Приборы приборного щитка
8	10А Звуковой сигнал
9	15А Стекло очистители
10	10А Стекло подъемники
11	10А Система привода на все колеса, управление повышающей передачей (модели с автоматической коробкой передач)
12	15А Замки дверей
13	10А Фонарь освещения слона, часы
14	15А Фонарь заднего хода
15	15А Огни стоп-сигнала
16	25А Печка
17	15А Гнездо питания
18	10А Печка, обогревающая заднюю часть салона
