Блок в салоне
1-ое поколение
Он находится под панелью за бардачком, для доступа надо открыть защитную крышку по стрелке.
Фотография
Схема
Описание
| 1 | 15А OUTLET FR — Разъем для аксессуаров (спереди), прикуриватели |
| 2 | 7,5А MIRROR — Зеркала и их управление |
| 3 | Резерв |
| 4 | 10А METER — Приборный щиток |
| 5 | 7,5А SAS — АБС, подушка безопасности |
| 6 | 7,5А ENG.IGA — Система управления двигателем |
| 7 | 7,5А STA — Система зажигания |
| 8 | Резерв |
| 9 | 7,5А A/C — Кондиционер |
| 10 | 15А R.WIPER — Стеклоочиститель и омыватель заднего стекла |
| 11 | TRAILER — Приценое устройство |
| 12 | 20А P.LIFT GATE — Ворота с механическим подъемником |
| 13 | 15А SUNROOF — Люк |
| 14 | 10А AUDIO — Аудио система |
| 15 | 10А M.DEF — Обогрев зеркал |
| 16 | 25А P/W — Электрические стеклоподъемники (со стороны пассажира) |
| 17 | 10А TAIL — Габариты, Задний свет |
| 18 | 10А ILLUMI — Подсветка приборной панели |
| 19 | 7,5А INJ — Система управления двигателем |
| 20 | Резерв |
| 21 | OUTLET CTR — Разъем для аксессуаров |
| 22 | OUTLET RR — Разъем для аксессуаров задний |
| 23 | 30А WIPER — Стеклоочиститель и омыватель лобового стекла |
| 24 | 30А P.WIND — Электрические стеклоподъемники (со стороны водителя) |
2-ое поколение

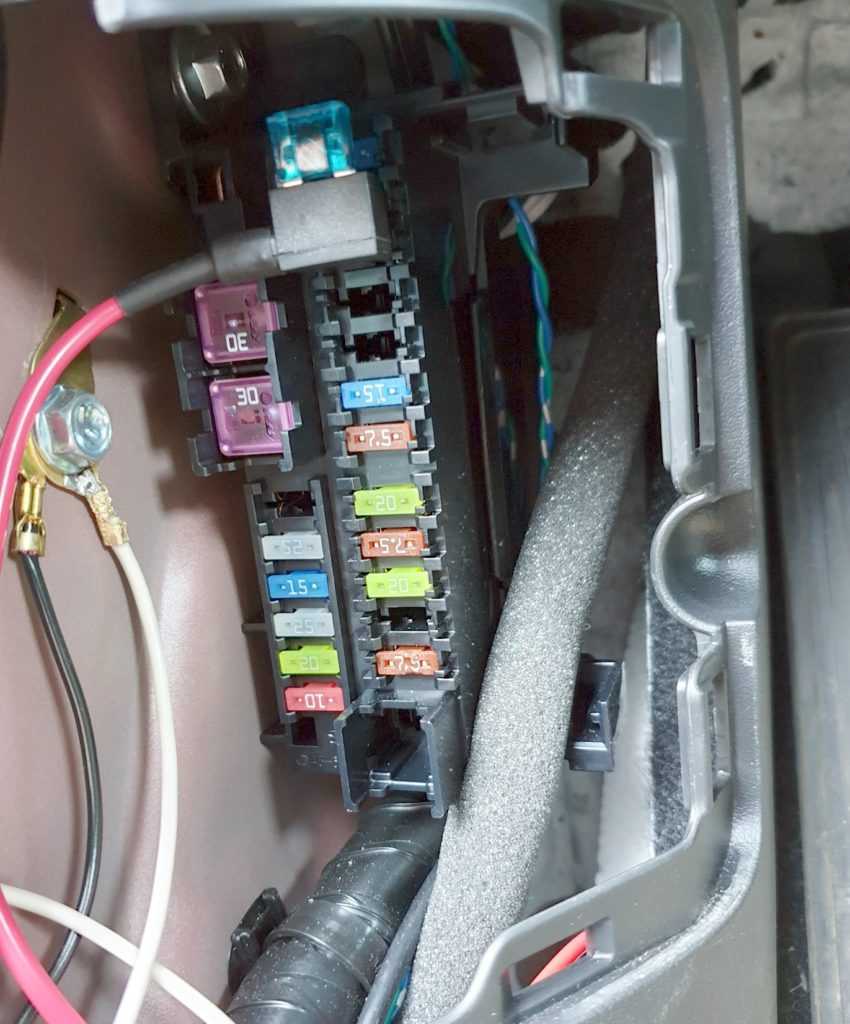

Устанавливается под защитной крышкой на левой стойке около ноги водителя.
Фото — пример
Схема
Расшифровка
| 1 | 30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения) |
| 2 | 30А P.WINDOW 3 — Электрические стеклоподъемники |
| 3 | 15А R.OUTLET3 — Дополнительные электрические розетки |
| 4 | 25А P.WINDOW 2 — Электрические стеклоподъемники |
| 5 | 20А PLG — Задняя дверь с электроприводом |
| 6 | 25А D.LOCK — Центральный электрический замок |
| 7 | 20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения) |
| 8 | 15А SRS2/ESCL — Пассивная безопасность, подушки |
| 9 | 10А SUNROOF — Люк в крыше (для некоторых вариантов исполнения) |
| 10 | 10/15А INTERIOR2 — Аудио система |
| 11 | 7,5А ENG+BB — Система управления двигателем |
| 12 | 7,5А MIRROR — Электрический привод регулировки зеркал заднего вида |
| 13 | 7,5А AT IND — Индикатор переключения передач |
| 14 | 15А F.OUTLET — Прикуриватель, электрические розетки |
| 15 | 15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения) |
| 16 | Резерв |
| 17 | 7,5А M.DEF — Электрический подогрев наружных зеркал |
| 18 | Резерв |
| 19 | 15A AUDIO3 — Аудио система |
| 20 | Резерв |
| 21 | 30А P.SEAT Р — Электрический привод регулировки сиденья |
Где Находятся Предохранители На Форд Фокус 1
Электрооборудование Focus 1 изготовлено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к корпусу и агрегатам автомобиля, выступая в качестве второго («отрицательного») провода. Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В. Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (управление блокировкой вала) с блокировкой).
Что касается времени простоя двигателя, то что остается для нашего клиента, так это потребители с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем. Также при работающем двигателе аккумулятор заряжается.
Нашим заказчиком остаются электронные схемы Focus 1 (не считая цепи питания стартера), защищенные от перегрузки предохранителями, установленными в 2 монтажных блоках. Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок. под капотом. Крупные потребители электроэнергии (фары, электрические вентиляторы радиаторных двигателей и т. Д.) Подключаются через реле, установленные в тех же блоках.
Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности во время лобового удара.
