Блоки под капотом
Основной блок
Расположен в левой части моторного отсека.
Пример исполнения
Схема на русском
Оригинальная схема с крышки
Обозначение предохранителей
| ALT | 120/140А Аккумуляторная батарея, генератор переменного тока (120А — бензиновый двигатель 2.0 л.; 140А — дизельный двигатель 2.0 л., бензиновый двигатель 2.4 л.)) |
| I/PB+ | 60А Распределительная коробка приборной панели |
| BLOWER | 40А Реле вентилятора |
| ABS #1 | 40А Блоки управления ABS (анти блокировочная система) и ESP (система стабилизации курсовой устойчивости) |
| ABS #2 | 40А Блоки управления ABS (анти блокировочная система) и ESP (система стабилизации курсовой устойчивости) |
| COOLING FAN #1 | 40А Реле охлаждающего вентилятора №1 /высокие обороты 1 |
| COOLING FAN #2 | 30А Реле охлаждающего вентилятора №2 системы охлаждения двигателя ( низкие обороты ) |
| IGN#1 | 30А Замок зажигания (IG1, АСС) |
| IGN#2 | 3А Замок зажигания (IG2, START), реле стартера |
| ECM | 30А Главное реле, реле топливного насоса, SNSR 10 A, INJ 10 А, ЕСМ (блок управления двигателем ) |
| 4WD | 20А Блок управления двигателем 4WD |
| F/WIPER | 20А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя, многофункциональный переключатель |
| AMP | 20А Низкочастотный динамик, усилитель №1 |
| HEAD LAMP (HIGH) | 20А Реле фар (ДАЛЬНИЙ СВЕТ) |
| ATM | 20А Реле автоматической коробки передач |
| FUEL PUMP | 15А Реле топливного насоса |
| INJ | 15А Блок ЕСМ, форсунка, выключатель стоп-сигналов, привод системы рециркуляции отработавших газов (EGR), привод управления оборотами холостого хода (ISA), привод управления дроссельной заслонкой, электродвигатель №1 управления регулируемым впускным коллектором |
| STOP | 15А Выключатель стоп-сигналов |
| W/DEF | 15А Реле анти запотевателя лобового стекла |
| F/FOG | 15А Реле передних противотуманных фар |
| HEAD LAMP (LOW) | 15А Реле фар (БЛИЖНИЙ СВЕТ) |
| HORN | 15А Реле звукового сигнала, генератор переменного тока, реле сирены |
| A/CON | 10А Реле кондиционера воздуха |
| SNSR | 10А Датчик массового расхода воздуха, реле нагревателя РТС, реле свечей предпускового подогрева, датчик кислорода, блок ЕСМ, блок SMARTRA, датчик положения коленчатого вала, блок управления дневными ходовыми огнями |
| DRL | 15А Блок управления DRL ( дневными ходовыми огнями) |
Расшифровка реле
| A/CON | Репе кондиционирования воздуха |
| АТМ | Реле устройства автоматической коробки передач |
| COND2 | Реле (низк.) конденсатора |
| DEICE | Реле обогревателя стекла |
| F/FOG | Репе передней противотуманной фары |
| F/PUMP | Реле топливного насоса |
| HDLP HI | Реле (дальнего света) фар |
| HDLPLO | Реле (ближнего света) фар |
| HORN | Реле сигнала |
| WIPER | Реле дворников |
| COND1 | Реле (высок.) конденсатора |
| MAIN | Главное реле |
| START | Реле мотора стартера |
| COND1 | Конденсатор (высок.) |
Дополнительный блок
Устанавливается в передней части в моделях с дизельным двигателем.
Схема
Назначение
| GLOW PLUG RELAY | Реле свечи предпускового подогрева |
| HEATER1 RELAY | Реле 1 нагревателя с положительным температурным коэффициентом |
| HEATER2 RELAY | Реле 2 нагревателя с положительным температурным коэффициентом |
| HEATER3 RELAY | Реле 3 нагревателя с положительным температурным коэффициентом |
| FUEL FILTER HEATER RELAY | Реле нагревателя топливного фильтра |
| FUEL FILTER HEATER | 30А Нагреватель топливного фильтра |
| GLOW PLUG | 80А Свеча предпускового подогрева |
| HEATER1 | 40А Нагреватель 1 с положительным температурным коэффициентом |
| HEATER2 | 40А Нагреватель 2 с положительным температурным коэффициентом |
| HEATER3 | 40А Нагреватель 3 с положительным температурным коэффициентом |
Остались вопросы? Задавайте их в комментарии.
Блок в салоне
Расположен под панелью, на левой стойке, около рычага открытия капотом. Закрыт защитной крышкой.
Вариант 1
Фото — схема
Обозначение
| TAIL | 10А Номерной знак, передний комбинированный фонарь |
| FOG | 15А Противотуманные фары |
| AUDIO | 15А Аудиосистема, прикуриватель, дистанционное управление наружными зеркалами, сервопривод антенны |
| DOORLOOK | 30А Автоматические дверные замки, дверные замки |
| ROOM | 10А Освещение салона и местное, часы, освещение багажника |
| HAZARD | 10А Аварийная сигнализация |
| ENG | 10А Двигатель |
| METER | 15А Приборная панель, сигналы поворота |
| Rr. DEF | 20А Обогреватель заднего окна |
| WILPER | 20А Стеклоочиститель и омыватель ветрового стекла |
| HEATER | 20А Двигатель отопителя |
| POWER WINDOW | 30А Сервопривод оконных стекол |
| Rr. WIPER | 10А Стеклоочиститель и омыватель заднего окна |
Вариант 2
Схема
Расшифровка
| A/BAG | 10A Надувная подушка безопасности |
| TURN LAMP | 10A Лампа указателя поворота |
| METER | 10A Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал |
| ILLUMI | 10A Подсветка выключателя |
| POWER SOCKET | 15A Лампа багажного отсека, розетка электро питания |
| HAZARD | 15A Лампа аварийной сигнализации |
| STOP | 15A Лампа стоп-сигнала, АБС |
| TAIL (RH) | 10A Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя |
| TAIL (LH) | 10A Лампа габаритного света (левая задняя/ правая передняя) |
| CIGAR | 15A Прикуриватель |
| AUDIO | 10A Аудиосистема, электропривод зеркала заднего вида, часы |
| WIPER (FRT) | 15А Стекло очиститель, омыватель (передний), люк |
| WIPER (RR) | 15А Стекло очиститель (задний). Омыватель (задний) |
| WARMER | 15А Обогрев переднего сидения |
| MIRROR DEF | 10А Обогреватель наружного зеркала заднего вида |
| START | 10А Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением) |
Хотите помочь дополнить материал — пишите всё в комментарии.

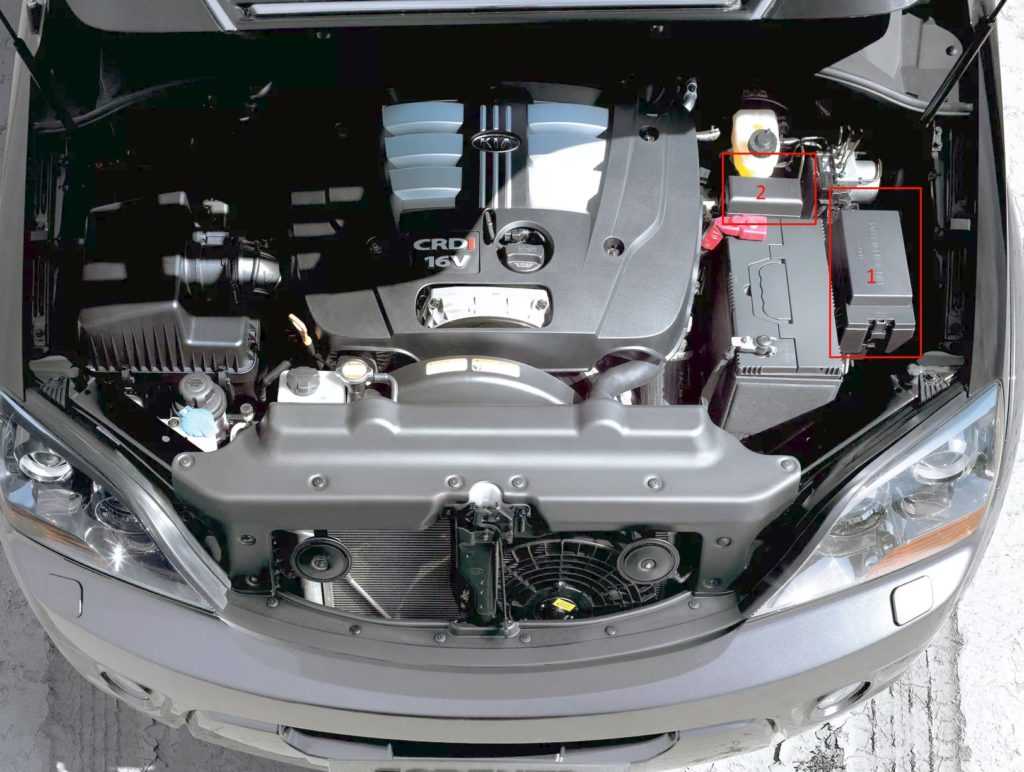

Блоки под капотом
В моторном отсеке расположены два блока с предохранителями и реле.
Основной блок

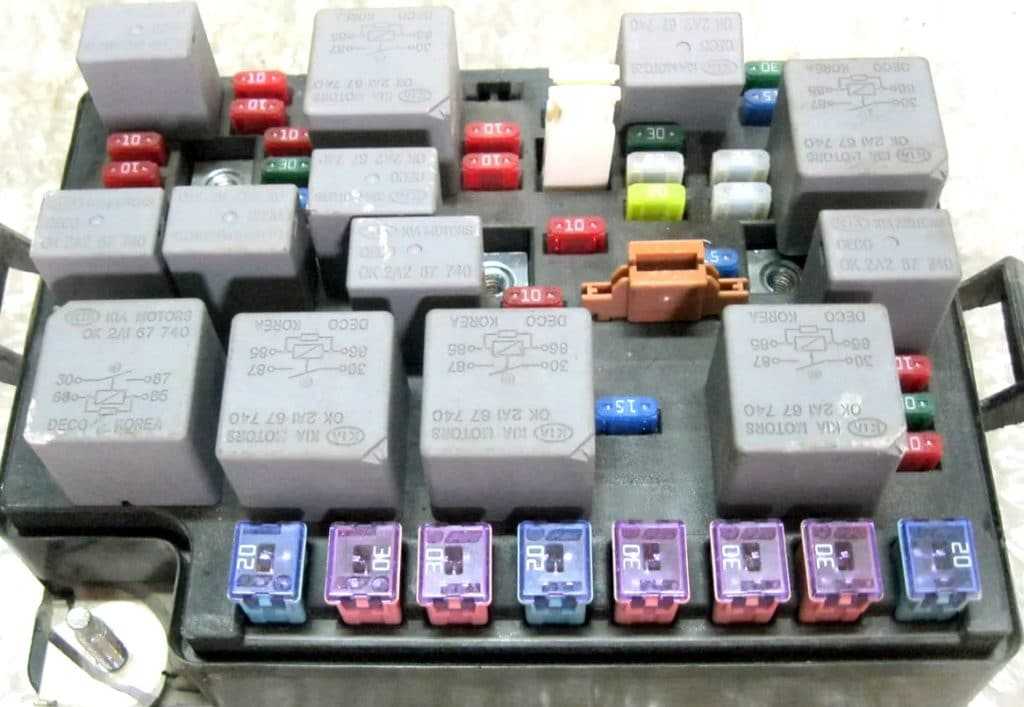

Фото — пример
Схема (бензиновый двигатель)
Схема (дизельный двигатель)
Назначение предохранителей
| FUEL | 15А Реле топливного насоса |
| HORN | 15А Реле сигнала |
| HEAD (HI) | 15А Лобовая фара, кластер |
| HEAD (LO) | 15А Лобовая фара |
| H/LP WASH | 20А Омыватель головной лампы |
| H/BURN | 20А Топливный обогреватель кабины |
| ECU | 10А ЭБУ двигателя и АКПП, система управления электро вентиляторами |
| 02 (DN) | 15А Задний датчик кислорода |
| 02 (UP) | 15А Передний датчик кислорода |
| P/TRN | 10А Главное реле, генератор |
| P/W (LH) | 25А Электро управление левыми окнами |
| P/W (RH) | 25А Электро управление правыми окнами |
| DEF | 25А Реле обогревателя |
| MAIN | 120А Генератор |
| IGN1 | 40А Ключ зажигания |
| IGN2 | 30А Реле стартера, Ключ зажигания |
| ABS | 40А Устройство управления ABS |
| F/BLW | 30А Реле переднего вентилятора |
| F/FOG | 15А Реле передней противотуманной фары |
| EXT | 15А ДХО, подсветка номера, габаритные огни, указатели поворота |
Обозначение реле
| INJECTOR | 15А Блок регулирования двигателя, соленоидный клапан EGR (при наличии), реле обогревателя |
| BTN1 | 40А предохранитель ROOM 10А, предохранитель TCCS 20А, предохранитель STOP 15А, штепсельная розетка |
| BTN2 | 20А Задний противотуманные фонарь, Регулировка сиденья водителя с помощью электропривода, обогрев переднего сидения |
| BTN3 | 40А W/SHD 15А, D/Lock. Hazard 15А, S/Roof 20A, OBD-II 10А, предохранитель водительского сидения |
| CD/FAN (C/FAN2) | 30А Реле кондиционера воздуха, реле вентилятора охлаждения (HI) |
| MEMORY | 10А ETACS, кластер, блок управления ЕСАТ, блок кондиционера воздуха, многоцелевой измеритель |
| AUDIO | 20А предохранитель 10А блока памяти, блок управления задним стекло очистителем, звуко воспроизводящая аппаратура |
| (EXT) | 15А Реле противотуманной фары, подсветка опознавательного номера, комбинированный фонарь заднего хода, габаритное освещение |
| ILLUMI | 10А блок DRL, Подсветка, переключатель коробки зажигания, подсветка прикуривателя, аварийный переключатель, часы, кластер, многоцелевой измеритель, переключатель электро управления окнами, переключатель заднего обогревателя, переключатель заднего стекло очистителя и стекло омывателя, звуко воспроизводящая аппаратура |
Дополнительный блок
Устанавливается на модели Киа Соренто 1 с дизельным двигателем.
Пример схемы с обратной стороны крышки блока
Есть чем дополнить материал, пишите в комментарии.
Блок под капотом
Он находится рядом с аккумуляторной батареей.
Вариант 1
Схема
Описание
| FUEL INJ | 30А Система контроля выхлопных газов |
| HEAD | 30А Фары |
| MAIN | 80А Защита всех цепей (Главный) |
| BTN | 40А Аварийная сигнализация, салон, двери, замки, стоп-сигналы, задний комбинированный фонарь |
| COOLING FAN | 30А Вентилятор охлаждения |
| START | 10А Стартер |
| AIRCON | 30А Дополнительный вентилятор |
| ABS | 40A Система АБС |
| EGI MAIN | Главное реле зажигания |
Вариант 2

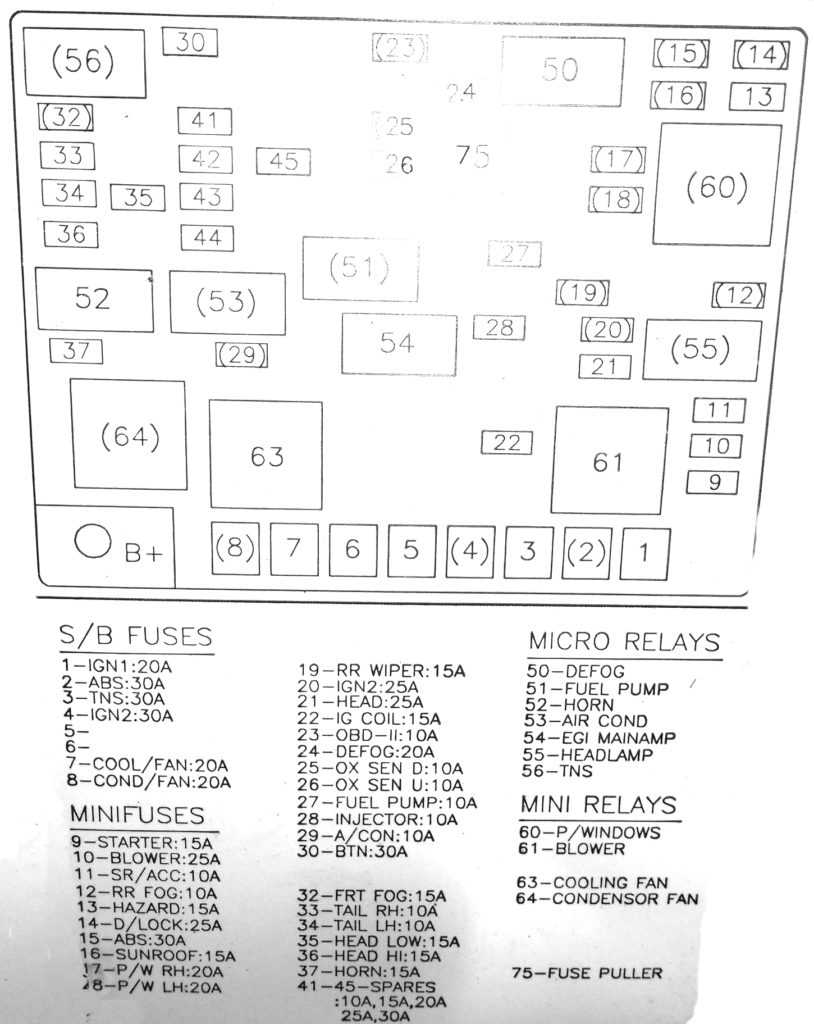

Схема
Назначение
| 1 | IGN 1:20A (Замок зажигания) |
| 2 | ABS: 30A (АБС) |
| 3 | TNS: 30A (Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А) |
| 4 | IGN 2: 30A (Замок зажигания, реле стартера) |
| 5 | START: 20А Стартер |
| 6 | 30А. Питание предохранителей 15 и 20 |
| 7 | COOL/FAN: 20A Вент. Радиатора |
| 8 | COND/FAN: 20A Вент. Кондиционера |
| 9 | STARTER: 10/15A Стартер |
| 10 | BLOWER: 25A Вентилятор отопителя |
| 11 | SR/ACC: 10A Кондиционер |
| 12 | RR FOG: 10A Задние противотуманные фонари |
| 13 | HAZARD: 15A Аварийно — световая сигнализация |
| 14 | D/LOCK: 25A Центральный замок дверей |
| 15 | ABS: 30A АБС |
| 16 | SUNROOF: 15A Люк |
| 17 | P/W RH: 20A Правые электрические стекло подъемники |
| 18 | P/W LH: 20A Левые электрические стекло подъемники |
| 19 | RR WIPER: 15A Стекло очиститель — задний |
| 20 | IGN 2: 20A Замок зажигания, реле стартера |
| 21 | HEAD: 25A Головные фары |
| 22 | IG COIL: 15A Катушка зажигания |
| 23 | OBD – II: 10A Диагностический разъём |
| 24 | DEFOG: 20A Обогреватель стекла |
| 25 | OX SEN D: 10A Задний датчик кислорода |
| 26 | OX SEN U: 10A Передний датчик кислорода |
| 27 | FUEL PUMP: 10A Топливный насос |
| 28 | INJECTOR: 10A Инжектор |
| 29 | A/CON: 10A Кондиционер |
| 30 | BTN: 30A Стоп-сигналы, Аварийная сигнализация, Освещение салона, Центральный замок |
| 31 | 10А Автоматическое включение света |
| 32 | FRT FOG: 15A Противотуманные фары, передние |
| 33 | TAIL RH: 10A Габаритный фонарь — задний правый |
| 34 | TAIL LH: 10A Габаритный фонарь — задний левый |
| 35 | HEAD LOW: 15A Фара ближний |
| 36 | HEAD HI: 15A Фара дальний |
| 37 | HORN: 15A Реле звукового сигнала |
| 41 45 | SPARES: 10A, 15A, 20A, 30A (запасной) |
| 50 | DEFOG Противотуманные фары |
| 51 | FUEL PUMP Топливный насос |
| 52 | HORN звуковой сигнал |
| 53 | AIR COND кондиционер |
| 54 | EGI MAINAMP Главное реле зажигания |
| 55 | HEADLAMP Фары головного света, подсветка приборов и органов управления |
| 56 | TNS Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| 60 | P/WINDOWS Реле электро стекло подъемников |
| 61 | BLOWER Реле отопления и кондиционера |
| 63 | COOLING FAN Реле вентилятор радиатора |
| 64 | CONDENSOR FAN Реле вент. кондиционера |
| 75 | FUSE PULLER — Пинцет |
Блок в салоне
Блок предохранителей и реле в салоне мазда 3 находится под бардачком.
Для доступа надо убрать защитную крышку (1), повернуть винты (2) и блок опустится вниз.
Доступ к блоку
Фото — пример
Схема
Описание предохранителей
| F37 | 15А D/LOCK 2 — Система двойной блокировки замков |
| F38 | 10А STOP LAMP/ HORN — Предохранитель стоп-сигнала, звуковой сигнал |
| F39 | 10А HEAD HIGH L — Фара дальнего света (левая) |
| F40 | 10А HEAD HIGH R — Фара дальнего света (правая) |
| F41 | Резерв |
| F42 | Резерв |
| F43 | 15А CIGAR — Прикуриватель |
| F44 | 7,5А RADIO — Аудиосистема |
| F45 | 10А MIRROR — Предохранитель электрического привода регулировки зеркал заднего вида |
| F46 | 7,5А TAILR — Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака |
| F47 | 10А OBD — Защита различных электрических цепей |
| F48 | Резерв |
| F49 | 20А TR — LOCK — Трансмиссия |
| F50 | питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация |
| F51 | головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла |
| F52 | 20А SUN ROOF — Вентиляционный люк в крыше |
| F53 | 20А WASHER — Очиститель и омыватель ветрового стекла |
| F54 | Резерв |
| F55 | 30А P/WIND R — Выключатель стекло подъемника (правый) |
| F56 | 30А P/WIND L — Выключатель стекло подъемника (левый) |
| F57 | 7,5A ALARM — Охранная сигнализация |
| F58 | 7,5A M/DEF — Электрические обогреватели наружных зеркал |
| F59 | Резерв |
| F60 | 15А HEAD LOW R — Фара ближнего света (правая), корректор фар |
| F61 | 15А HEAD LOW L — Фара ближнего света (левая) |
| F62 | Резерв |
| F63 | Резерв |
| F64 | Резерв |
| F65 | 10А SAS — Система подушек безопасности |
| F66 | 10А METER — Приборная панель, противоугонная система (иммобилайзер) |
| F67 | 20А IGNITION — Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS |
| F68 | 20А WIPER — Очиститель и омыватель ветрового стекла |
| F69 | 20А ENGINE — Для защиты различных электрических цепей |
| F70 | 10А IGSIG — Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника |
| F71 | Резерв |
| F72 | Резерв |
| F73 | Резерв |
| F74 | 20А SEAT WARM — Подогреватели сидений |
| F75 | 25А D/LOCK 1 — Центральный электрический замок |
| F76 | 10А АС — Кондиционер воздуха, блок управления отопителем |
| F77 | 30А P/WIND L — Выключатель стекло подъемника (левый) |
| F78 | 30А P/WIND R — Выключатель стекло подъемника (правый) |
| F79 | 10А BACK — Фонари заднего хода |
| F80 | 7,5А SUN ROOF — Вентиляционный люк в крыше |
| F81 | 7,5А TAILL — Задний габаритный фонарь (левый), передний габаритный фонарь (левый) |
| F82 | 7,5А ILLUMI — Предохранитель подсветки панели управления |
| F83 | Резерв |
| F84 | Резерв |
| F85 | Резерв |
| F86 | Резерв |
