Блоки под капотом
Расположен в левой части моторного отсека рядом с аккумулятором.
Фото пример
Основной блок
Схема
Назначение предохранителей
| 1 | 80А Батарея |
| 2 | 30/50A Электродвигатель вентилятора системы охлаждения |
| 3 | 60A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 30A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Подогреватель сидений |
| 8 | 20A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 10А Задние противотуманные фары |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Габариты правые |
| 21 | 7,5A Габариты левые |
| 22 | 10A Лампы освещения салона |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 30А Очиститель стекла |
Обозначение реле
- Реле противотуманного фонаря
- Реле обогревателя лобового стекла
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала
- Реле противотуманных фар
- Реле электродвигателя вентилятора системы охлаждения
Блок с реле
Схема
Описание
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Главный предохранитель
Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.
Блок в салоне

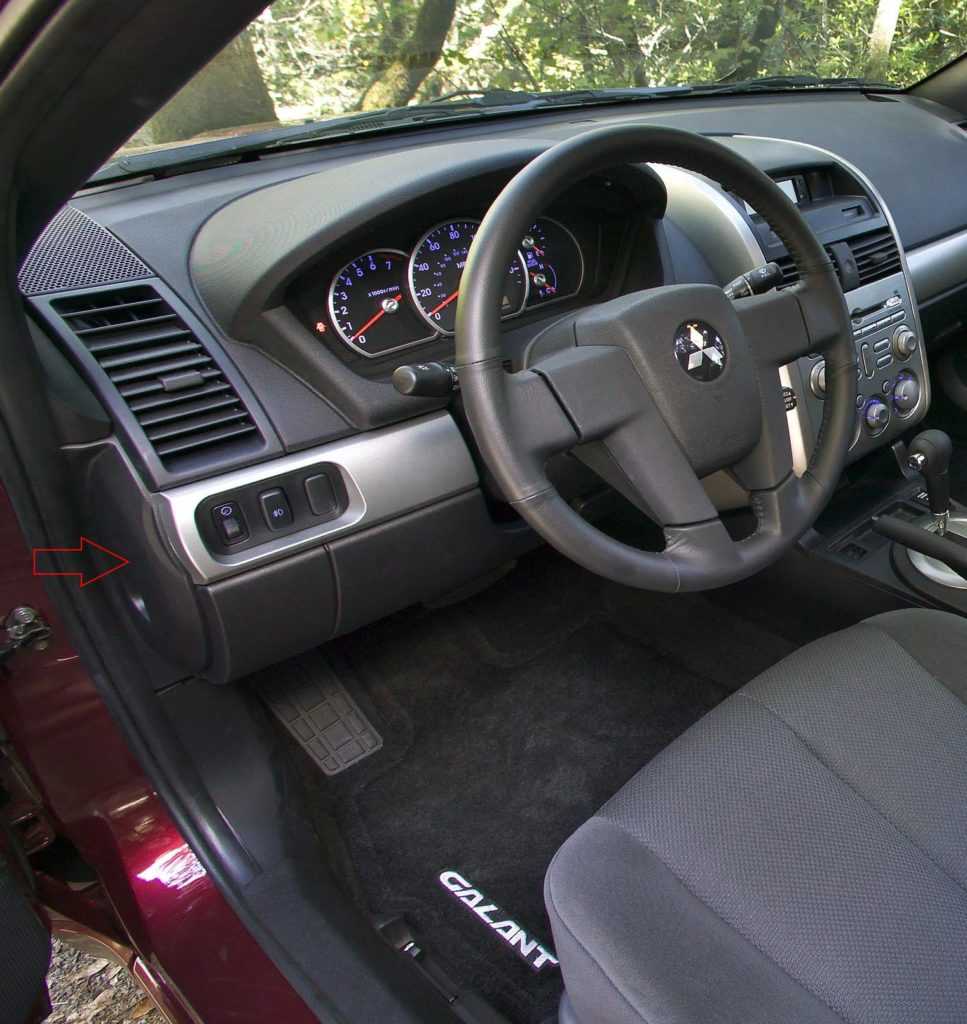

Находится в торце приборной панели за защитной крышкой.

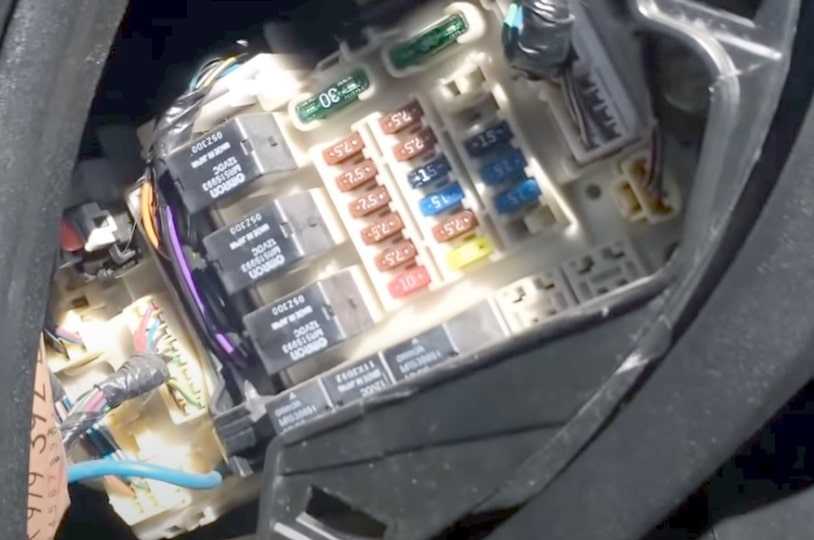

Фото — пример
Пример схемы с крышки блока
Схема
Описание предохранителей
| 1 | Резерв |
| 2 | Резерв |
| 3 | 30А Усилитель аудиосистемы |
| 4 | 20А Люк крыши в сборе |
| 5 | 30А Обогреватель заднего стекла, Помехо подавляющий конденсатор |
| 6 | 30А Электродвигатель вентилятора отопителя |
| 7 | Резерв |
| 8 | Резерв |
| 9 | 15А Разъем для подключения дополнительного электро оборудования |
| 10 | 15А Диагностический разъем, Центральный замок, блок управления ETACS |
| 11 | Блок управления ETACS |
| 12 | Резерв |
| 13 | 7,5А Электрохромное зеркало заднего вида; |
| 14 | 7,5А Электроприводы боковых зеркал заднего вида |
| 15 | Резерв |
| 16 | 15А Прикуриватель |
| 17 | 7,5А Реле бензонасоса; блок управления двигателем и АКПП |
| 18 | Резерв |
| 19 | 7,5А Обогреватели боковых зеркал заднего вида |
| 20 | 7,5А Реле |
| 21 | Резерв |
| 22 | 7,5А Задние комбинированные фонари, Управления АКПП |
| 23 | 7,5А Многофункциональный дисплей, Подрулевой переключатель, Блоки управления (ABS, ETACS, SRS) |
| 24 | 10А Катушка зажигания |
Расшифровка реле
- Реле топливного насоса (1)
- Реле розетки для подключения дополнительного оборудования
- Реле топливного насоса (2)
- Реле подогрева передних сидений
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
