Блок в салоне
Блок предохранителей находится в нижней части панели приборов, со стороны водителя, за защитной крышкой.
Отдельно на левой стойке крепится реле указателей поворотов.

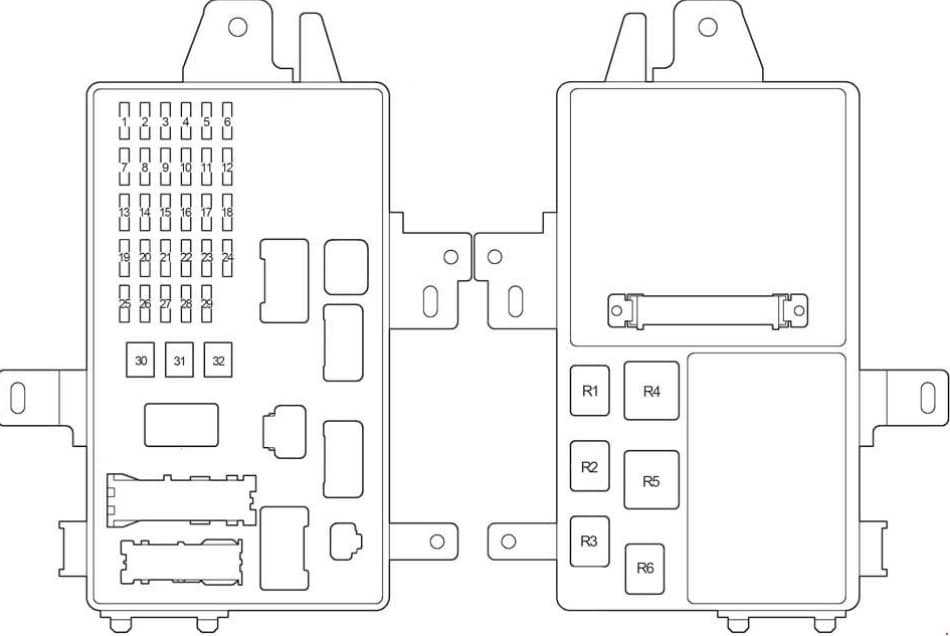

Пример схемы с крышки блока
Схема
Описание предохранителей
| 1 | 10А ECU−B — Анти блокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электро оборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля |
| 2 | 7,5А DOME — Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти — информационный дисплей |
| 3 | 15А CIG — Прикуриватель |
| 4 | 5А ECU−ACC — Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами |
| 5 | 10А RAD NO.2 — Аудиосистема, навигация |
| 6 | 15А POWER POINT — Розетка |
| 7 | 20А RAD NO.1 — Аудиосистема, навигация |
| 8 | 10А GAUGE1 — Комбинация приборов, часы, датчик наружной температуры, мульти — информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности |
| 9 | 10А ECU−IG — Анти блокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электро оборудованием кузова, стекло подъемники, противоугонная система, центральный замок, |
| 10 | 25А WIPER — Стеклоочиститель |
| 11 | 10А HTR — Кондиционер |
| 12 | 10А MIR HTR — Подогрев зеркал |
| 13 | 5А AM1 — Система запуска |
| 14 | 15А FOG — Передний противотуманный свет |
| 15 | 15А SUN−SHADE — Задняя шторка |
| 16 | 10A GAUGE2 — Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль |
| 17 | 10A PANEL — Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти — информационный дисплей, подсветка комбинации приборов, индикатор овердрайва |
| 18 | 10A TAIL — Габаритный свет, освещение номерного знака |
| 19 | 20A PWR NO.4 — Задний левый стеклоподъемник |
| 20 | 20A PWR NO.2 — Стеклоподъемник с водительской стороны, блокировка пассажирской двери |
| 21 | 7,5A OBD — Диагностический разъем |
| 22 | 20A SEAT HTR — Подогрев сидений |
| 23 | 15A WASHER — Омыватель лобового стекла |
| 24 | 10A FAN RLY — Вентилятор системы охлаждения |
| 25 | 15A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, анти блокировочная тормозная система, круиз-контроль |
| 26 | 5A FUEL OPEN — Лючок бензобака |
| 27 | 25A DOOR NO.2 — Блок управления электро оборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей) |
| 28 | 25A AMP — Усилитель |
| 29 | 20A PWR NO.3 — Задний правый стекло подъемник |
| 30 | 30A PWR SEAT — Сиденья с электроприводом |
| 31 | 30A PWR NO.1 — Стекло подъемник с водительской стороны, блокировка водительской двери, люк |
| 32 | 40A DEF — Обогрев заднего стекла |
С обратной стороны блока могут крепиться некоторые реле.
Расшифровка реле
| R1 | Противотуманный свет |
| R2 | Габаритный свет |
| R3 | Вспомогательное реле |
| R4 | Обогрев заднего стекла |
| R5 | Зажигание |
| R6 | Стекло подъемники |
Блок в салоне
Он находится в нижней части панели приборов. Для доступа надо убрать защитную крышку.
Предохранители
Схема
Описание
| A/CON | 10А Кондиционер |
| ETACS | 10А ETACS, Система доступа без ключа, Система дверного замка |
| DR LOCK | 15А Электрический дверной замок |
| P/SEAT | 25А Сиденье с электроприводом |
| T/LID OPEN | 15А Выносная крышка багажника |
| STOP LP | 15А Стоп-сигналы |
| H/LP | 10А Передняя фара |
| A/BAG IND | 10А Воздушная подушка |
| T/SIG | 10А Указатели поворота |
| A/CON SW | 10А Кондиционер |
| ACC SOCKET | 15А Розетка |
| S/HTR | 15А Подогрев сиденья |
| A/BAG | 15А Воздушная подушка |
| B/UP | 10А Фонари заднего хода |
| CLUSTER | 10А Кластер приборов, комбинированный фонарь |
| START | 10А Запуск двигателя |
| SP1 | 15А Запасной предохранитель |
| SP2 | 15А Запасной предохранитель |
| P/SEAT (RH) | 25А Сиденье с электроприводом |
| SP4 | 15А Запасной предохранитель |
| D/CLOCK | 10А Цифровые часы |
| TAIL(LH) | 10А Габаритные огни, огни номерного знака, задние фонари — левая сторона |
| AUDIO | 10А Аудио система |
| WIPER | 20А Стеклоочиститель |
| ROOM LP | 10А Освещение салоне, сигнальные лампы передней двери |
| TAIL(RH) | 10А Габаритные огни, огни номерного знака, задние фонари — правая сторона |
| C/LIGHTER | 15А Прикуриватель |
| EPS | 10А Электро снабжение |
Реле
С обратной стороны блока крепятся некоторые реле.
Схема
Расшифровка
- А — разъём питания
- В — разъём электронного блока управления системой ETACS
- С — реле №1 блокировки замков дверей
- D — реле №2 блокировки замков дверей
- Е — резистор обмотки возбуждения
- F — реле задних габаритов
- G — реле электродвигателя стеклоподъемников
- Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.
