Предохранители
Открываете капот, чуть выше аккумулятора, напротив водительского сидения, с правой стороны, если стоять лицом к лобовому стеклу, расположен черный блок. Снимете с него крышку и увидите блок с реле и несколькими предохранителями.

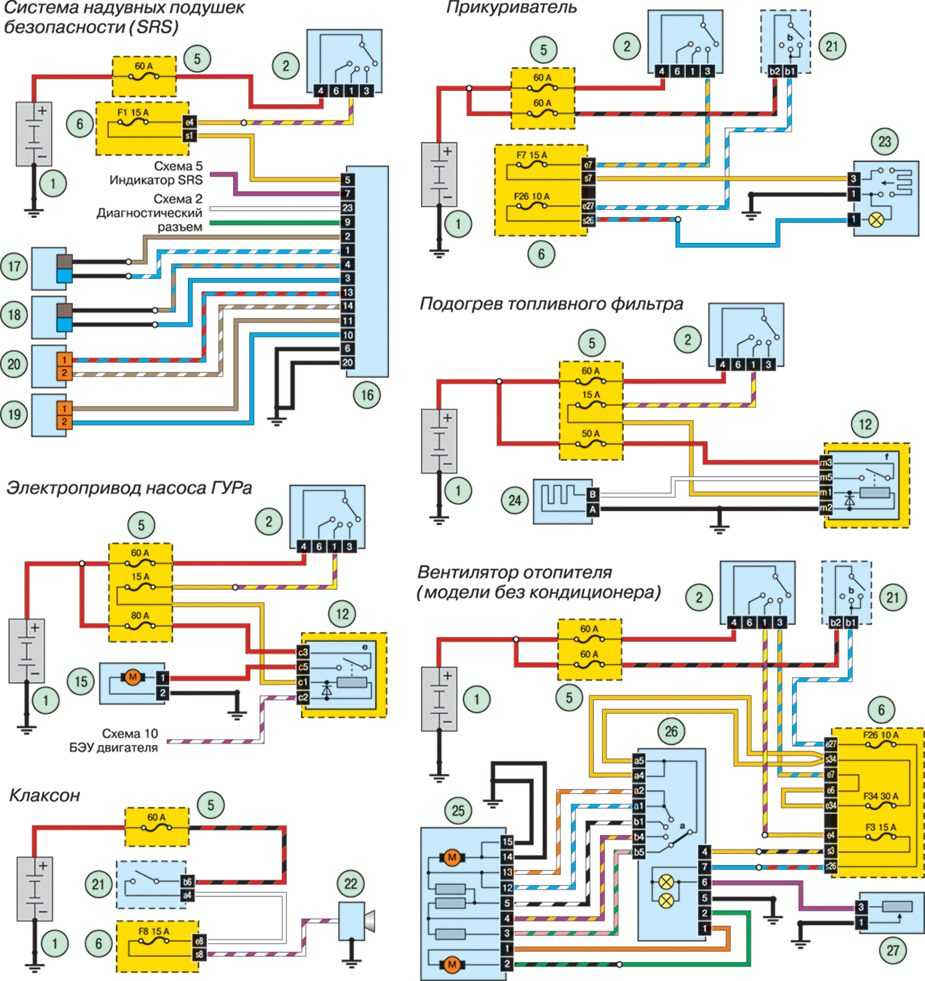

Ниже расположена фотография, нужный нам элемент отмечен номером 5. Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв — если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал.
Учтите, что предохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов. Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, где находится реле зажигания на рено симбол как это может стать причиной повреждения электрической цепи и возгорания.
Не советую без опыта общаться с этим процессором!
Второе поколение Это уже уход от систем с применением инфрокрасных пультов ДУ. Тут применили к этому времени уже процветающую систему RFID транспондеров.
Установка шла с обновленными блоками UCH с 98 года. Встречаются очень редкие варианты с блоками Siemens в Меганах, Сцениках и Клио это год-отдельная переходная система-кстати довольно надежная. Также для коммерческого транспорта Кангу Мастер Трафик сделали блок иммо на процессоре Sagem.
Болезни подвергаются в основном блоки UCH Меганов. Процесс поломки типичный-пришли открыли пультом дверь пульт уже радио или вообще не открыли.
Решение проблемы следующее — дилерский прибор Renault Can Clip -не на долго — если такое не повторится в течении полугода, то вам крайне повезло, но далеко ехать на такой машине я бы не советовал.
Обычно проблема в среднем возвращается через три месяца. Запуск кодом у этого поколения уже не предусмотрен.
Код восьмизначный. Дамп криптован, то есть нужный код вы не увидите, не зная алгоритма его подсчета.
Реле для Renault Clio II/Symbol 1998-2008
Посчитать его можно также у нас — если вы вычли дамп с ой мотороллы, например если хотите привязать утерянный ключ. В большинстве случаев я настоятельно рекомендую убирать иммобилайзер в автомобилях Рено, потому как он является просчетом французских инженеров и является просто мучением для владельцев данных автомобилей.
Блок также фирмы Siemens.
Блок лучше не разбирать!!! Kangoo под панелью приборов слева, доставать сложно-требует распила пластика, Master и Traffic над педалями около рулевой колонки, Twingo c 99 под приборной панелью.
Блок фирмы Sagem. Espace под ногами пассажира.
Блок предохранителей и реле Renault Symbol
автомобили 1999, 2000,2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
Где находятся предохранители и реле.
Часть предохранителей и реле расположено в монтажном блоке моторного отсека, на рисунке цифра 12.
Для получения доступа к предохранителям отожмите фиксатор и снимите крышку блока.
Назначение предохранителей и реле в моторном отсеке рено симбол.
| Номер | Сила така, А | Цвет | Назначение предохранителя/реле |
| 1 | 50 | Красный | Электровентилятор системы охлаждения двигателя |
| 2 | 60 | Синий | Цепь «плюс» в салоне |
| 3 | 60 | Синий | Цепь «плюс» в салоне |
| 4 | Красный | Реле малой скорости электровентилятора системы охлаждения двигателя | |
| 5 | Красный | Реле топливного насоса | |
| 6 | Красный | Не используется | |
| 7 | Красный | Реле блокировки впрыска | |
| 8 | Желтый | Реле стартера |
Монтажный блок предохранителей в салоне renault symbol.
Для получения доступа к предохранителям подденьте крышку на боковой панели
И преодолевая сопротивление фиксаторов снимите ее.
На внутренней стороне крышки нанесена схема расположения предохранителей, там же расположены запасные предохранители и пинцет для извлечения предохранителей.
Расположение диагностического разъема на Рено Логан
Диагностический разъём в бардачке прикрыт декоративной заглушкой
Расположен такой разъем в бардачке, в верхней его части.
Самый недорогой адаптер от ДЯДИ ЛЯО с АлиЭкспресса
Для подключения к системе используется специальный кабель или bluetooth-адаптер. Кстати, такое расположение перекочевало и в Рено Дастер.
После проведения диагностики, при помощи этого разъема можно выявить любую неполадку систем авто. Все они отображаются в виде кодов. В таком коде и зашифрована информация о поломке.
Этот адаптер уже подороже, по размерам больше, техническая начинка получше
Предназначение
Программа Torque в работе
На компьютере (или мобильном телефоне, или планшете) при помощи специальной программы можно провести сканирование систем автомобиля и узнать, какая неполадка в нем присутствует.
Блок предохранителей в салоне Renault Fluence
Он находится с левой стороны от руля, за крышкой.
Фото-схема
Описание
p, blockquote 32,0,0,1,0 —>
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборов |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А задний стеклоочиститель |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А указатели поворота |
| F31 | 10А щиток приборов |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А центральный замок |
| F34 | резерв |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | резерв |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Предохранитель прикуривателя
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
p, blockquote 39,0,0,0,0 —>
p, blockquote 40,0,0,0,0 —>
- F1 — 40A редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
- F2 —
- F3 —
- F4 —
- A — 40A Реле электро — стеклоподъемника
- B — 40A Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
- C — 70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Реле обогрева передних сидений
p, blockquote 41,0,0,0,0 —>
Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.
p, blockquote 42,0,0,0,0 —>
Предохранители и реле в салоне
Блок 1
Этот блок установлен в салоне в нижней левой части приборной панели.
На обратной стороне защитной крышке будет нанесена актуальная схема с описанием расположения предохранителей.
Фотография блока
Схема
Описание
| F1 | 30А ЦЭКБС |
| F2 | 15А Панель приборов, блок управления кондиционера, блок предохранителей и реле |
| F3 | Не используется |
| F4 | Главный электромагнитный сигнал, диагностический разъем, дисплей |
| F5 | 7,5A ЦЭКБС |
| F6 | 25А Электродвигатель стеклоподъемника водителя, контроль безопасности детского сиденья |
| F7 | 25А Управление электрическим окном водителя |
| F8 | 10А ABS, ESP |
| F9 | 10A Прикуриватель |
| F10 | 20A Вентилятор пассажира |
| F11 | 20A Вентилятор пассажира |
| F12 | 15А Блок управления кондиционированием воздуха, радио, управление рулевым колесом, телефон, подогрев сидений, сигнализация. |
| F13 | 10А Блок предохранителей и реле пассажирского отдела |
| F14 | |
| F15 | 20А Двигатель заднего стеклоочистителя |
| F16 | 30А Электро зеркала |
| F17 | 30A ЦЭКБС |
| F18 | 15A ЦЭКБС, иммобилайзер двигателя |
| F19 | 5A Датчик дождя и света, датчик движения салона |
| F20 | 10A Приборная панель, радио, сигнализация, система контроля давления в пневматической подвески |
Блок 2
Данный блок закреплен на поперечине приборной панели, под подушкой безопасности пассажира.
Схема
Обозначение
| F1 | 20А Реле аварийного открытия дверей водителя и пассажира |
| F2 | 20А Подогрев сиденья водителя и пассажира |
| F3 | 15А Люк на крыше |
| F4 | 25А Реле электро стеклоподъемника |
| F5 | Не используется |
| F6 | Не используется |
Блок предохранителей и реле Renault Fluence в моторном отсеке
В моторном отсеке у машины есть аж 3 места, где установлены предохранители. Все они расположены с левой стороны и отмечены на картинке. Это самый большой и заметный блок, затем поменьше рядом с ним и блок возле аккумулятора. Смотрим цифры 1,2,3 на картинке.
Начнем с самого большого блока под цифрой 1. Схематично он будет выглядеть так, если вы откроете крышку и взгляните на него.
1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов2. 10А —Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения3. 15А — Насос омывателя фар4. 20А —Противотуманные фары5. 10А —Дальний свет (левая блок-фара)6. 10А —Дальний свет (правая блок-фара)7. 15А —Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне8. 30А —Блоку правления ABS, ESP9. 30А —Передний стеклоочиститель10. 10А —Блок управления подушками безопасности11. 20А — Не используется12. 7,5А —Блок управления АКП13. 25А —Система управления двигателем14. 15А —Датчики концентрации кислорода — нагрев15. 20А —Блок управления АКП16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля17. 10А —Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода18. 15А —Блок управления электрооборудованием19. 30А —Стартер20. — Не используется21. 20А — Топливный модуль, катушки зажигания22. 10А —Электромагнитная муфта компрессора кондиционера23. 5А —ЭБУ системы впрыска24. 20А — Ближний свет (левая фара), электрический корректор25. 20А — Ближний свет (правая фара), электрический корректор
Блок установленный на месте 2 имеет следующую условную схему расположения предохранителей и реле.
A — Не используетсяB — Реле подогревателя топлива C — Реле света заднего хода D — Не используетсяF1 80A – блок интерфейса отопителя F2 70A – блока предпускового подогрева F3 50A – ЭБУ коробки передач F4 80A – блок интерфейса отопителя F5 60A – Электро вентилятор через реле высокой скорости вентилятора F6 20А – Подогревателя топлива F7 — Не используетсяF8 30А — Управления реле вентилятора F9— Не используется
Теперь о предохранителях установленных за аккумулятором, место 3.
F1 — 190A СтартерF2 — 50A блок предохранителей и реле в салонеF3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салонеF4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генераторF5 — 80A электрический усилитель рулевого управленияF6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Самое время переходить к предохранителям в салоне.
Блок в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.
Схема
Назначение
| F1 | 30А электро стекло подъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стекло подъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стекло омыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | 7,5А лампы заднего хода, блок управления АМТ |
| F22 | 5А электро насос гидроусилителя рулевого управления |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |
