Придется ли платить штраф за установленный мигающий стоп-сигнал?

Жгут системы зажигания

Система зажигания обеспечивает образование искры в цилиндрах согласно рабочим тактам. У современных двигателей провода соединяются с датчиками, которые контролируют воспламенение, температуру мотора и другие параметры.

Жгут системы зажигания 2123 (распространенное название «коса») обозначен на рисунке синим цветом.

В салоне он соединяется с контроллером («мозгами»), панелью приборов, «массой» и проводом из заднего жгута. Выходя в моторный отсек, он делится на две жилы.

Самая крупная направлена к радиатору и по пути соединяется с ДМРВ, датчиком коленвала, резистором, электровентиляторами.

Перекидываясь через насос гидроусилителя, от жилы отходят провода к датчикам фаз, холостого хода, дроссельной заслонки, детонации и форсункам. Эта проводка контролирует работу двигателя и обеспечивает бесперебойное его функционирование.

Вторая жила проходит вверх и делится на две: вправо идут провода к «плюсу» и «минусу» АКБ, а влево к адсорберу, датчику давления топлива и к датчику кислорода.

На моделях с кондиционером от этого жгута отходит ветвь к его предохранителю.

Если хоть один провод в «косе» замкнет – есть большой риск, что вы не сможете запустить двигатель. Контроллер просто не увидит информацию о его температуре, подаче топлива к форсункам или положении дроссельной заслонки.

В этом случае лучше сразу заменить весь жгут, чем обращаться к диагносту, искать один провод и производить его замену при сомнительном результате.

Как заставить мигать повторитель стоп-сигнала

Повторитель стоп-сигнала снижает вероятность аварии, это, я думаю, ни для кого не секрет

Яркий красный фонарь, установленный на уровне глаз водителя двигающейся сзади машины привлекает внимание, да и видно его через стекла нескольких, едущих сзади вас автомобилей. Поэтому реакция на повторитель будет более быстрой, чем на имеющиеся штатные стоп-сигналы, что снижает вероятность аварии

Но человеческий мозг так устроен, что постоянно светящийся фонарь привлекает меньше внимания, чем мигающий. Особенно при небольшой яркости.

То есть ваших «стопов» водитель, управляющий машиной, следующей за вами, может и не заметить, если, к примеру, вам в спину светит яркое солнце. От повторителя, конечно при этом есть польза, но небольшая и скорее количественная, чем качественная, ведь он не может тягаться яркостью с солнцем

В таком случае, надо каким-либо образом привлечь внимание водителя едущей за вами машины. Предлагается сделать повторитель стоп-сигнала моргающим, чтобы он больше выделялся

Я разработал схему, предлагаю ее вашему вниманию:

Здесь в качестве генератора импульсов используется микросхема таймера КР1006ВИ1 вместо нее можно применить буржуйский аналог NE555. Подстроечным резистором 100кОм регулируется частота моргания. Можно поставить переменный резистор, установить необходимую частоту, затем померить получившееся сопротивление и установить близкий по номиналу резистор с постоянным сопротивлением. Транзистор КТ805 лучше отобрать по наибольшему коэффициенту усиления или использовать составной транзистор КТ827 или КТ829, а можно и буржуйский аналог 2N3055. Устанавливать транзистор надо на теплоотвод, чтобы он не перегревался. Микросхема КР1006ВИ1 сохраняет работоспособность при напряжении питания 8-15 Вольт. Но в машине такие параметры соблюдаются не всегда, например, если выйдет из строя реле — регулятор велика возможность выхода из строя микросхемы из-за превышения максимально допустимого значения питающего напряжения. Чтобы таких «сюрпризов» не случалось, в схему введены два диода КД105, падение напряжения на каждом из них составляет 0,6 вольта. Кроме того при напряжении бортовой сети 13,2В (именно на это значение обычно настраивают на заводе реле-регуляторы) Напряжение питания микросхемы будет равно рекомендованному значению — 12В. Можно использовать другие кремниевые диоды с максимальным прямым током не менее 100мА. Конденсатор 1000 мкФ Х 25В нужен для того, чтобы микросхема не реагировала на пульсации напряжения бортовой сети. Хотя, если вы не имеете в машине дополнительных мощных потребителей энергии и используете в качестве стоп-сигналов штатные задние фонари, вполне можно ограничиться емкостью в 50- 100мкФ.

У такой схемы есть одно слабое место — транзистор. Он должен быть достаточно мощным и устанавливаться на теплоотвод. Можно использовать в схеме реле, что позволит применить транзисторы средней мощности (КТ815, КТ817 или их аналоги) наряду с ранее предлагавшимися, и отказаться от теплоотвода. Схема в таком случае будет выглядеть так:

Здесь можно использовать реле РС 113. Щелкните по рисунку, в новом окне откроется страничка справочника с его цоколевкой и принципиальной схемой. Параллельно реле включен диод, который предназначен для того, чтобы транзистор не вышел из строя из-за приложения к нему напряжения самоиндукции реле, возникающего при его выключении и имеющего полярность, обратную полярности питающего напряжения. Наверное, это сложно для понимания… Знайте, что этот диод нужен, если реле включается транзистором и что подсоединен, он должен быть так, как показано на схеме. Иногда в продаже можно встретить колодки реле, где уже установлен диод.

К данной схеме можно подключать нагрузку до 15 Ампер, если применено РС 113, что позволяет использовать в качестве повторителя стоп-сигнала штатные задние противотуманные фонари. Конечно, это запрещено правилами дорожного движения… Но для тех, кто не всегда придерживается этих правил, еще одна схема:

Как видите, схема мало отличается от предыдущей, лишь введен дополнительный диод. Он нужен для того, чтобы задние противотуманки можно было включить отдельно от стоп-сигналов, когда вам взбредет в голову использовать их по прямому назначению. Диод этот должен быть достаточно мощным и иметь максимальный прямой ток не менее 6 Ампер, для пущей надежности его не мешает разместить на небольшом теплоотводе. Также стоит отметить, что лучше применить германиевый диод, потому что он имеет меньшее падение напряжения на переходе.

Как видите, все не так сложно, и заставить моргать ваш повторитель стоп-сигнала можно за небольшие деньги, немногим больше одного доллара, нужно лишь немного постараться…

Тюнинг

Так же у владельцев Шевроле Нива есть способ разнообразить внешний вид своего автомобиля. Это можно сделать как при помощи установки фар нового образца, так и модернизировав существующие.

Модернизация представляет собой установку специальных накладок для заднего фонаря. Они могут быть сделаны как из пластика, так и из акрила. Лучше использовать пластиковый, поскольку не смотря на более высокую цену они обладают преимуществами:

  • Не боятся низких температур
  • защищают стекло от повреждений
  • отличаются стойкостью к хим. веществам – можно покрасить в цвет кузова.

Установка фар нового образца – более дорогостоящая процедура, но помимо внешнего вида она способна придать автомобилю больше функциональности. Использование других материалов позволило создать их более яркими.

https://youtube.com/watch?v=gVRdz1dH6aA

Замена ламп в заднем фонаре, снятие фонаря Нива Шевроле (Ваз-2123)

Работа показана на левом фонаре, на правом фонаре работу выполняем аналогично.

. вынимаем патрон с лампой из корпуса фонаря.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки.

Кроме того, на корпусе фонаря рядом с патроном лампы имеется надпись, соответствующая цвету провода, подходящего к патрону.

«Массовые» провода, подходящие ко всем патронам — черного цвета. Операции по замене остальных ламп выполняем аналогично. Комбинированная лампа противотуманного и габаритного света имеет два выступа расположенных на разных уровнях по высоте.

Расположение точек крепления фонаря на кузове (для наглядности показано при снятом фонаре)

. вставляем между фонарем и запасным колесом на открытой двери багажного отделения подходящий упор, в данном случае — губку для мытья автомобиля.

Для замены любой лампы в заднем фонаре:

1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

2. Для получения доступа к патронам ламп отогните клапан в обивке боковины багажника

ПРИМЕЧАНИЕ

Патроны ламп заднего фонаря на автомобиле практически не видны, поэтому их расположение показано для наглядности на снятом фонаре.

3. Поверните патрон против часовой стрелки до упора и выньте его из корпуса фонаря вместе с лампой

4. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.

5. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке.

6. Установите патрон с лампой в корпус фонаря, повернув его до упора по часовой стрелке.

Сигналы дальним светом

  • Двойное мигание дальним светом предупреждает о том, что впереди находится стационарный или передвижной пост ДПС, радар. С особым удовольствием водители подают этот сигнал из чувства солидарности, особенно когда видят сотрудников ДПС, которые прячутся в придорожных кустах за поворотом.
  • Достаточно махнуть рукой в знак благодарности, показывая, что вы увидели о поняли его знак. Не мигайте фарами в ответ. Водитель может подумать, что по пути его движения тоже находится машина ДПС.
  • В любом случае, получив такой сигнал, нужно снизить скорость движения. Иногда этот сигнал означает опасность на дороге: разлитое масло, авария или открытый люк коллектора.
  • Однократное мигание дальним светом подается, когда вы пошли на обгон и водитель совершает обгон на большой скорости по встречной полосе и не может вернуться на свое место. Сигнал означает: «Уйди обратно! Уступи дорогу!»

Ремонтируем прибор – несколько «рецептов»

В целом, ремонт этого аксессуара несложный, и сделать его своими руками вполне возможно, но только если истек гарантийный срок. В противном случае нужно обратиться в соответствующий центр, где специалисты устранят все неполадки и при необходимости заменят осветительный прибор на новый. Если не горят стоп-сигналы, либо они работают некорректно, в первую очередь проверяем проводку. Окислившиеся контакты зачищаем, а поврежденные провода спаиваем.

Устранение закорачивания «лягушки» стоп-сигнала

Перегоревшие диоды обычно меняются парами. Замене подвергается и вышедший из строя выключатель стоп-сигнала, так как отремонтировать этот элемент нельзя. Для начала обесточиваем автомобиль, отсоединив минусовую клемму от АКБ. Затем от питающих проводов отсоединяем выключатель и, ослабив контргайку, откручиваем основную, которая фиксирует деталь к кронштейну.

Прежде чем устанавливать новую «лягушку» стоп-сигнала, проверьте ее. Для этого подключите датчик к омметру. Сопротивление должно стремиться к нулю, т.е. контакт замыкается. А после того, как нажимаете на шток, контакты датчика размыкаются, и сопротивление стремится к бесконечности. Если поведение такое, то лягушка исправна и имеет право отвечать за вашу безопасность.

Как подтянуть рулевую рейку: делаем своими руками

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Законна ли светодиодная и лазерная проекция

Правильным будет вывод, что и в этом случае изменится количество приборов, а именно стоп-сигналов, сверх количества, установленного изготовителем автомобиля.

Поэтому формально лазерные «стопы» ставить на машину нельзя, так как такое мероприятие изменяет конструкцию авто. Но данные замены можно делать тогда, когда есть разрешение от Госавтоинспекции.

Для его получения нужно пройти несколько этапов, для которых потребуется много времени и денег:

  1. Получить разрешение на установку стоп-сигналов, которые будут превышать заводское количество.
  2. Пройти техническую экспертизу на допустимость изменений конструкции.
  3. Установить стоп-сигналы в аккредитованной автомастерской с предоставлением декларации и акта работ.
  4. Пройти другую экспертизу о том, что изменения конструкции соответствуют закону.
  5. Пройти технический осмотр.
  6. Предоставить машину для осмотра инспектору ГИБДД.
  7. Получить новое свидетельство о регистрации автомобиля с отметкой о изменении конструкции.

Кроме этого, непосредственно стоп-сигнал должен соответствовать следующим условиям:

  • Количество должно соответствовать Техническому регламенту. В противном случае Госавтоинспекция не даст разрешения на изменение конструкции. Стоп-сигналов должно быть два, и еще 1 в центре, обычно устанавливается под задним стеклом автомобиля. Если на Вашей машине нет центрального «стопа», то его можно поставить в качестве дополнительного.
  • Существуют условия по утверждению дополнительного стоп-сигнала по Правилам ООН.

Схема реле и предохранителей Шевроле Нива после 2009 (рестайлинговая)

Года выпуска

2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 и н.в.

Схема реле

Номер на схеме За что отвечает
К1 не используется
К2 реле стеклоочистителя (дворника)
К3 реле-прерыватель указателей поворота и аварийной сигнализации
К4 реле ближнего света фар
К5 реле дальнего света фар
К6 дополнительное реле
К7 реле обогревателя заднего стекла
К8 резерв

Плавкие предохранители и вставки

Номер За что отвечает Сила тока, А
F1 Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света 5
F2 Лампа ближнего света левая блок-фара) 7,5
F3 Лампа дальнего света левая блок-фара), контрольная лампа включения дальнего света фар 10
F4 Левая противотуманная фара 10
F5 Реле электростеклоподъемников, электростеклоподъемники передних дверей 30
F6 Предохранитель прикуривателя 15
F7 Реле звукового сигнала, звуковой сигнал, плафон освещения багажника 20
F8 Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида 25
F9 Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода 20
F10 Блок дистанционного управления электропакетом блокировка дверей) 20
F11 Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов 5
F12 Лампа ближнего света правая блок-фара), мотор-редукторы регулятора пучков света блок-фар 7,5
F13 Лампа дальнего света правая блок-фара) 10
F14 Правая противотуманная фара 10
F15 Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений 20
F16 Реле-прерыватель указателей поворотов и аварийной сигнализации 10
F17 Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения 7,5
F18 Вентилятор отопителя, предохранитель печки 25
F19 Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера 10
F20 Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер 7,5

Выносные реле

Номер За что отвечает
1 Реле противотуманных фар (ПТФ)
2 Реле стеклоподъемников
3 Реле обогрева сидений
4 Реле звукового сигнала
5 Реле стартера

Находится под вещевым ящиком со стороны пассажира.

Номер За что отвечает
1 Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2 Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3 Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4 Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5 Реле правого электровентилятора
6 Реле левого электровентилятора
7 Реле бензонасоса
8 Главное реле
9 Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10 Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11 Контроллер

ТОЛЬКО ПОХОЖИЕ

Изготовители автомобилей не слишком задумывались о бедном владельце, который решит сам поменять лампочку стоп-сигнала. Мало того, что лампы бывают цокольные и бесцокольные, — первые только кажутся одинаковыми. И ладно бы еще однонитевые или двухнитевые, так еще у каждого из типов фиксирующие выступы на цоколе расположены по-разному! Несколько лет назад эти штырьки всегда располагали по диаметру, то есть строго напротив друг друга, — все было хорошо, просто и ясно. Но потом зачем-то придумали сместить их по дуге окружности на пару десятков градусов — и ассортимент вырос вдвое! Кроме того, осталась традиционная «фишка» двухнитевых ламп: здесь штырьки расположены хоть и по диаметру, но на разной высоте. В общем, не полагайтесь на глазомер, а возьмите перегоревшую лампочку с собой в магазин для тщательного сравнения.

Как заменить лампочку стоп-сигнала на Лачетти хэтчбек

Тип лампы. На фото старая (перегорела) и новая лампы.

Цоколь стандартный и демонтаж самой лампы никаких сложностей не вызывает. Достаточно провернуть лампу против часовой стрелки и потянуть её на себя. Основная сложность — добраться до патрона. Многие пытаются осуществить замену, снимая обшивку, хотя делать это совершенно необязательно.

Алгоритм замены

Вот пошаговая инструкция демонтажа заднего фонаря и замены ламп на Лачетти в кузове хэтчбек:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Открываем крышку багажного отделения.

Открытая крышка багажника.

Два самореза крепления.

Места фиксации корпуса дополнительного стоп-сигнала.

Седан

  1. Со стороны крыла фонарь фиксируется с помощью двух штыревых фиксаторов, которые входят в пластиковые пистоны. Именно это и вызывает трудности у большинства автомобилистов.
  2. Чтобы вывести из зацепления штыревые фиксаторы, необходимо воспользоваться отвёрткой с плоским шлицом. Теоретически, фиксаторы выйдут из зацепления, если поддеть отвёрткой фонарь со стороны крыла и сдвинуть его против хода движения.
  3. Однако в большинстве случаев сделать это довольно сложно, не повредив краску на крыле. Чтобы защитить ЛКП крыла и приложить нужное усилие для сдвига фары назад, необходимо проложить между крылом и отвёрткой ветошь, кусок мягкого пластика, кусок резины. Теперь можно смело сдвигать фонарь в сторону багажника.
  4. Есть ещё один способ демонтажа заднего фонаря. Открутив два самореза со стороны багажника, отодвигаем внутреннюю часть фонаря максимально на себя и просовываем верёвку между кузовом и фонарём. Тянем верёвку за оба конца на себя, фиксаторы выходят из зацепления и фонарь сдвигается. Нужно только следить, чтобы фонарь не вырвался и не упал.

Демонтаж лампы из корпуса

Лампы в стоп-сигнале скорее всего прикипели. Необходимо аккуратно их снять.

После демонтажа фонаря крутим сам патрон стоп-сигнала против часовой стрелки, надавливаем на него и достаём из корпуса стоп-сигнала. Далее, нажимая на лампочку, крутим её также против часовой стрелки до упора и достаём из корпуса.

Устанавливаем новую лампу, а сборка проходит в обратном порядке. Удачной всем работы и солнечных дорог!

Что предписывают правила?

Законодательную базу вопроса о «правильных» стоп-сигналах составляют три документа:

  1. Ч. 3 п.1 и ч. 7 п. 18 Приложений Постановления Правительства от 23.10.93 г. №1090 «О ПДД». В них сказано, что запрещено изменять:
  • число, вид, цвет, место и режим работы осветительных приборов транспортного средства (они должны отвечать условиям, приведенным в эксплуатационной документации изготовителем);
  • вносить изменения в конструкцию авто без согласования с ГАИ.
  1. Ч. 8 п. 3 Приложений Техрегламента ТС от 09.12.11 г. дублирует общую информацию относительно световых приборов из ПДД, а также выдвигает к сигналам торможения следующие требования:
  • количество — 2 по бокам кузова и 1 в середине, если предусмотрено конструкцией;
  • центральный сигнал не должен совмещаться с другими огнями;
  • направление света — четко назад;
  • включение — при нажатии на тормоз;
  • излучение в постоянном режиме.
  1. П. 4.3 ГОСТа 33997-2016 — в нем приводятся международные стандарты, применяемые к колесным ТС, и информация, описанная выше в ПДД и Техрегламенте (относительно устройств освещения).

Стоп-сигнал мигающий своими руками (схема)

Еще раз повторимся, когда скажем о том, что такой стоп-сигнал может будет смотрится при работе более просто нежели его «собрат», но при этом и принципиальная схема будет более простая. Как говорится не бывает минусов без плюсов. Также надо заметить, что данное мигание светодиодов в стоп — сигнале может подстраиваться по частоте. Это обеспечивается подбором соответствующего конденсатора, вернее изменением его емкости. Чтобы не быть голословным, давайте рассмотрим схему и перейдем к ее описанию.

Электрическая схема стоп-сигнала мигающего своими руками (Вариант 1)

За основу электрической схемы мигающего стоп-сигнала взята часть уже рассмотренного нами варианта — это стоп-сигнал с бегущими огнями. Об этой схеме мы упоминали чуть ранее. Сердцем схемы является микросхема КА561ЛА7. На ней реализован мультивибратор, вернее на 2 ее элементах. На третьем логическом элементе реализован инвертор, который отделяет мультивибратор от аналоговой схемы, что позволяет получить более четкий (цифровой) сигнал на выходе. При этом частоту для мультивибратора задает конденсатор. Чем меньше емкость, тем чаще будет происходить мигание, чем больше емкость конденсатора, тем соответственно наоборот, реже будут мигать светодиоды стоп-сигнала. На частоту мерцания также влияет и резистор, так как именно через него происходит зарядка разрядка конденсатора. После получения импульсов от микросхемы, переходим от управляющей части к силовой. Так, управляющий сигнал приходит на базу транзистора КТ816Б. При каждой положительной полуволне транзистор будет открываться, тем самым пропуская через себя ток. Таким образом транзистор будет управлять уже значительно большим током, чем могла бы выдать микросхема. А значит, позволит подключить цепочку светодиодов. Но для того, чтобы светодиоды не сгорели от высокого напряжения, необходимо применить микросхему КР142ЕН 5 Б. По факту это стабилизатор напряжения на 5 вольт, о нем мы рассказывали в другой нашей статье «Как получить 5 вольт из 12 вольт».

(Принципиальная электрическая схема мигающего стоп-сигнала)

Именно так и замыкается логическая цепочка, когда все элементы стоп-сигнала работают на одно дело, на то, чтобы светодиоды мигали при подаче напряжения на схему.

Теперь давайте разберем, какие радиодетали можно применить или на какие можно заменить штатные элементы, если таковых нет в наличии.

Радиодетали и их возможные аналоги применяемые в схеме мигающего стоп-сигнала своими руками

Начнем с микросхемы. В качестве аналога можно применить разработку американских инженеров, а именно CD4011A (Texas instruments). На самом деле чисто американскую микросхему вы вряд ли достанете, а вот ее китайских собратьев встретите наверняка.

Конденсатор C1 для перменного тока, напряжением от 16 вольт и выше. Резисторы мощность от 0,25 Вт и выше. Микросхему КР142ЕН 5 Б лучше установить на радиатор. В качестве светодиодов подойдут любые светодиоды напряжение 3,3 вольта. Единственное, не забывайте что у вас все же стоп-сигнал, а значит их цвет должен быть красным! Весь монтаж можно произвести на универсальной монтажной плате, обеспечив соединения гибкими проводниками. Это будет самым простым вариантом. При сборке схема не потребует наладки и настройки, так что просто все соберите внимательно и проверьте перед «запуском». Единственным минусом такого стоп-сигнала является то, что он мигает от начала до конца, то есть с момента нажатия на педаль и до момента ее отпускания. Более правильно было бы обеспечить мигание в первые секунды, а затем сделать так, чтобы стоп-сигнал стал гореть постоянно. Эту возможность обеспечивает вторая схема, которую мы также приведем далее.

Электрическая схема стоп-сигнала мигающего своими руками (Вариант 2)

Настоящий вариант будет обеспечивать мигание на первых секундах, а затем лампы станут гореть постоянно. Схема выполнена на двух микросхемах NE 555 — это два таймера. Вначале сигнал приходящий на транзистор приходит как и в первом случае импульсно, а затем на базе присутствует постоянный потенциал. В итоге, реле перестает переключаться и замыкает свои контакты. Здесь необходимо сказать об особенностях схемы. Если вы захотите исключить ее влияние, то достаточно будет переключить выключатель SW1 в положение 1-2. Однако здесь все же будет задействован транзистор и реле.

Для увеличения схемы мигающего стоп — сигнала кликните по изображению. Все остальные применяемые детали вы можете узнать если раскроете схему, и прочитаете маркировку под ней.

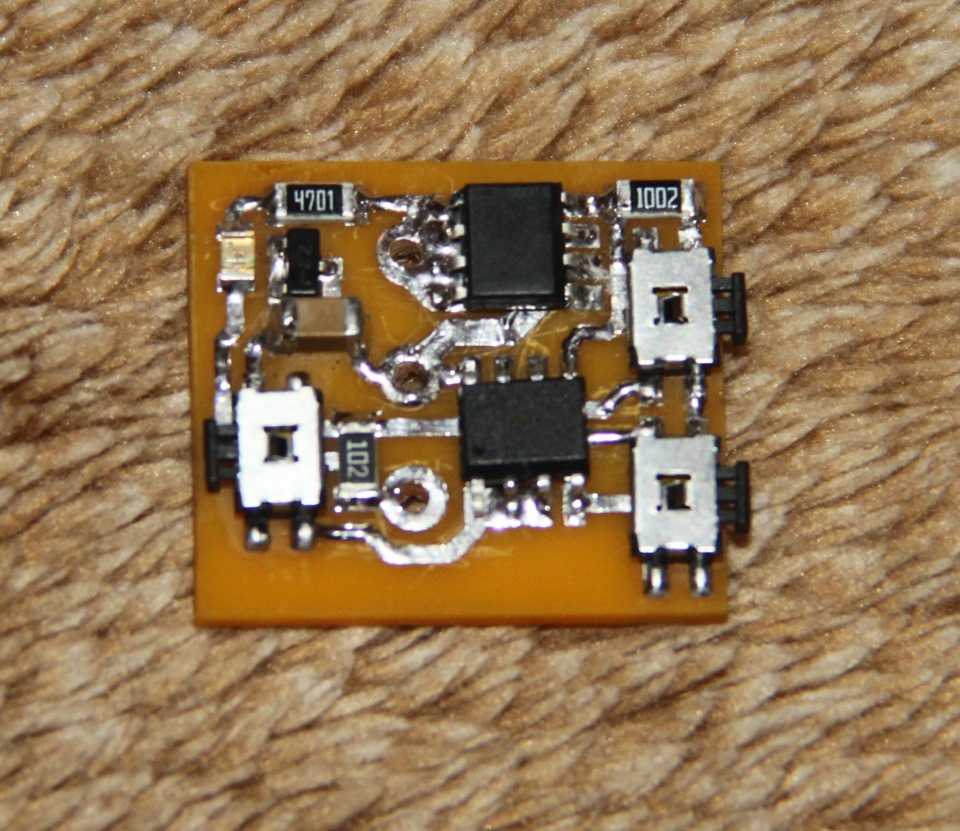

Вот так будет выглядеть монтажгая плата, хотя опять все можно сделать и на универсальной монтажной плате.

Это вид уже готового стоп-сигнала со стороны дорожек.

. со стороны монтажа радиодеталей.

Электрическая схема моргающего стоп-сигнала «вариант 1».

Мигающий стоп-сигнал своими руками может быть сделан на основе уже известной нам схемы стоп-сигнала с бегающими огнями, о которой рассказывалось в предыдущих выпусках. Схема основана на микросхеме КА561ЛА7, на 2 из ее элементах организован мультивибратор. Для получения более качественного цифрового сигнала на выходе третий элемент микросхемы используется как инвертор, играющий роль сепаратора аналоговой схемы и мультивибратора. Как мы упоминали выше, частота мигания напрямую зависит от ёмкости конденсатора. Зависимость обратная — чем выше ёмкость конденсатора, тем медленнее происходит мигание. С другой стороны, конденсатор с меньшей ёмкостью обеспечит более высокую частоту мигания. Наравне с этим, резистор, находящийся в цепи конденсатора, также имеет некоторое влияние на частоту — через него происходит цикл перезарядки конденсатора.

Теперь расскажем о том, как работает силовая часть схемы. Управляющий сигнал поступает на базу транзистора КТ816Б. В течение положительного полупериода транзистор превращается в проводник, пропуская через себя электрический ток. Благодаря этому, на выходе транзистора получаем гораздо большую мощность, чем мы могли бы получить, используя только микросхемы.

Это значит, что питания будет достаточно для подключения цепи светодиодов. В качестве предохранителя, или стабилизатора напряжения, рекомендована микросхема КР142ЕН 5 Б. Как известно, в таком случае стабилизация напряжения будет осуществлена на уровне 5 В. Подробнее в статье «Как получить 5 вольт из 12 вольт»

Таким образом, при подаче питания на схему подключённые светодиоды будут моргать с частотой, определённой конденсатором и резистором управляющей цепи.

Если ваш штатный стоп-сигнал запитан от 12 В, то схема КР142ЕН 5 Б будет не нужна. Вместо этого для упрощения можно подключиться к эмиттеру транзистора в качестве положительной клеммы, отрицательной клеммой классически может выступать кузов. После подключения в таком режиме можно оставить штатные стоп-сигналы, без подключения дополнительных светодиодов.

Далее предлагаем рассмотреть варианты использования и взаимозаменяемости используемых радиодеталей.

Почему моргающие стоп-сигналы незаконны?

Видео YouTube: youtube.com/watch?v=KpbDSVAzjiE

Для начала необходимо обратиться к пункту 4.3.16 ГОСТа Р 51709-2001 «Требования безопасности к техническому состоянию и методы проверки автотранспорта».

В случае несоответствия этому пункту транспортное средство запрещается эксплуатировать на дорогах общего пользования (пункт 3.3 ПДД Перечня неисправности и условий, при которых эксплуатация транспортных средств запрещена).

Есть еще один важный документ, который также подтверждает полную незаконность использования мигающих стоп-сигнальных огней.

Речь идет о Техническом регламенте Таможенного союза «О безопасности колесных транспортных средств», где в Приложении № 3 (Технические требования в отношении отдельных элементов и свойств объектов технического регулирования для оценки соответствия типов транспортных средств /шасси/) есть пункт 1.7, прямо запрещающий использование в автотранспорте мигающих огней. Вот он:

Какой штраф могут выписать

Перечисленные выше нарушения влекут за собой меру наказания по статье 12.5 Административного кодекса по ч. 1. Это общий норматив наказания за нарушение Основных положений Правил, которая устанавливает штраф 500 рублей или предупреждение. Решение об этом будет принимать инспектор ГИБДД, который остановит Вас на дороге.

Но в реальной жизни вас могут привлечь по этой же статье, но части 3. По ней могут лишить прав, хотя это и незаконно. Часть 3 содержит меру наказания одновременно за изменение цвета фонарей и их режима работы. Об этом говорит Верховный суд в Постановлении Пленума. Он уточняет, что если не соблюдается только режим действия фонарей, то использовать эту меру наказания будет незаконно.

Динамические мотоциклетные стоп-сигналы

Разработчики и проектировщики современных моделей мотоциклов уделяют большое внимание повышению заметности двухколесных транспортных средств на дорогах. Одной из новинок, впервые предложенных компанией BMW, является динамический стоп-сигнал

Он имеет несколько режимов работы, в зависимости от интенсивности процесса торможения:

  • При снижении скорости движения до 50 км/час стоп-сигнал начинает моргать с частотой 5 Гц.
  • При замедлении движения до 14 км/час включается аварийная сигнализация (она моргает до полной остановки мотоцикла или до достижения скорости 20 км/час).

Это интересно: Какие иномарки стали доступны россиянам по программе автокредитования с господдержкой?

Начиная с 2020 года, этими устройствами оснащают только топовые версии мотоциклов BMW. Для мотоциклистов с менее престижными моделями такие приспособления предлагают как дополнительную опцию.

Лазерный автомобильный противотуманный стоп-сигнал: особенности

Многие автовладельцы отмечают, что стандартные дополнительные стоп-сигналы на транспортном средстве не справляются со своей задачей, особенно в условиях плохой видимости. Диодный свет не способен «пробиваться» через снег, туман или сильный дождь. Даже видя слабый красный сигнал впереди, водитель не может определить точную дистанцию. Для этого были созданы лазерные сигнальные огни, которые стоят на порядок выше, но и качество имеют отменное.

Лазерный противотуманный стоп-сигнал – это небольшой модуль красного свечения, он водонепроницаем и ударопрочен. В конструкции есть круглая линза, благодаря которой происходит проецирование треугольника с яркой лазерной линией позади авто. Угол наклона устройства можно легко регулировать, а фиксируется он с помощью шурупов или скотча.

Преимущества лазерного стоп-сигнала:

  • увеличивается видимость авто;
  • возможность регулировки дальности лазерного луча;
  • напряжение всего до 19 В;
  • работает при температурах от -30 до +65 °С;
  • хорошая видимость транспортного средства на дороге в условиях сильного тумана или ливня.

Есть у прибора и недостатки. Лазерный луч становится практически не видимым в солнечную погоду. Также нужно правильно настраивал угол луча, поскольку он может попадать прямо на лобовое стекло едущего позади авто, что приведет к плохой видимости другого автомобилиста.

Лазерные лучи пока не распространены на территории РФ и их установка считается незаконной, именно поэтому они устанавливаются в невидимых местах. Его можно установить под спойлером, номерными знаками или рядом с фарой.

Применение LED в автомобилях

LED продукция не обошла стороной индустрию автомобилей и аксессуаров для них. Каждое следующее поколения автомобилей имело всё больше источников светодиодного света в своей комплектации.

Изначально их устанавливали для подсветки приборной панели и индикации на ней, подсветки салона, свет при открытии дверей. Когда удалось добиться высоких показаний яркости их стали устанавливать в качестве габаритных огней, стоп-сигналов, ДХО. Вершиной развития стали лампы ближнего/дальнего света на светодиодах. Специальная конструкция светящегося элемента, источника питания, охлаждения позволила добиться этой цели.

Светодиоды имеют преимущества перед лампами накаливания:

К сожалению светодиоды очень требовательны к стабильности питающего тока. Во время движения напряжение бортовой сети может изменяться от 13 до 14.7 вольт, в зависимости от режима работы двигателя.

Подводя итоги

Напоследок хочется сделать некоторые выводы и поделиться собственным мнением на этот счет.

В тюнинге нет ничего плохого. Местами это даже правильное решение, стремление изменить стандартный облик автомобиля, внести в транспортное средство нечто необычное, оригинальное и индивидуальное.

Но польза тюнинга заканчивается ровно тогда, когда он потенциально становится угрозой для окружающих водителей и иных участников движения.

К сожалению, никакой реальной пользы в мигающих стопах нет. По крайней мере, она не доказана в условиях гражданского транспорта. Да, в случае с той же Формулой 1, где болиды движутся на запредельной скорости, мигающий стоп позволяет водителю позади отреагировать на происходящее впереди, совершить правильный маневр, вовремя затормозить, либо пойти на обгон.

В обычной жизни мигающий сигнал лишь сбивает с толку, вводит многих водителей в заблуждение и замешательство. Не зря подобный тюнинг относится к категории запрещенных изменений.

Watch this video on YouTube

На этом у нас все

Всем спасибо за внимание!. Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и рассказывайте о нашем проекте своим друзьям!. Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и рассказывайте о нашем проекте своим друзьям!

Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и рассказывайте о нашем проекте своим друзьям!

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
