Когда можно и нельзя использовать противотуманные фары по пдд?

Маркировка ксеноновых фар

В последние годы ксеноновые фары стали весьма популярными у отечественных автолюбителей. Они обладают рядом преимуществ перед классическими галогенными источниками света. Они имеют другой тип цоколя — D2R (так называемые рефлекторные) или D2S (так называемые прожекторные), и температуру свечения ниже 5000 К (цифра 2 в обозначениях соответствует второму поколению ламп, а цифра 1 — соответственно, первому, но встречаются они в настоящее время нечасто по очевидным причинам)

Обратите внимание, что установку ксеноновых фар необходимо выполнять правильно, то есть, в соответствии с действующими правилами и постановлениями. Поэтому, лучше выполнять установку ксеноновой фары в специализированной автомастерской

Далее приведены специфические обозначения для галогенных фар, с помощью которых есть возможность определить, можно ли вместо них устанавливать ксеноновый свет:

  • DC/DR. В такой фаре имеется отдельно источники ближнего и дальнего света. Причем такие обозначения могут иметь место и на газоразрядных лампах. Соответственно, вместо них можно поставить «ксенонки», однако в соответствии с упомянутыми выше правилами.
  • DC/HR. Подобные фары предназначены для установки в них газоразрядные лампы для ближнего освещения. Соответственно, на другие типы фар такие лампы устанавливать нельзя.
  • HC/HR. Эта маркировка устанавливается на фары японских автомобилей. Она означает, что вместо галогеновых фар на них можно монтировать ксеноновые. Если же подобная надпись имеется на европейском или американском автомобиле, то на них установка ксеноновых фар запрещена! Соответственно, для них можно использовать лишь галогенные фары. Причем это касается как ламп ближнего, так и дальнего света.

Иногда перед упомянутыми выше символами пишут цифры (например, 04). Эта цифра указывает, что в документацию и конструкцию фар были внесены изменения по требованиям Правил ЕЭК ООН с номером, указанным перед упомянутыми символами.

Что касается мест, где нанесена информация о фаре, то у ксеноновых источников света их может быть три:

  • непосредственно на стекле с его внутренней стороны;
  • сверху крышки фары, выполненной из стекла или пластика, для изучения соответствующей информации обычно необходимо открыть капот автомобиля;
  • на задней части стеклянной крышки.

Ксеноновые лампы имеют еще ряд индивидуальных обозначений. Среди них несколько английских букв:

  • А — боковые;
  • В — противотуманные;
  • С — ближнего света;
  • R — дальнего света;
  • C/R (CR) — для использования в фарах в качестве источников как ближнего, так и дальнего света.

Наклейка на ксеноновые фары

Образцы различных наклеек

В последнее время среди автолюбителей, на чьих машинах установлены ксеноновые фары не с завода, а в процессе эксплуатации, набирает популярность тема о самостоятельном изготовлении наклеек на фары. В частности, это актуально для «ксенонок», которые подвергались переделыванию, то есть, были заменены или установлены нормальные ксеноновые линзы (для оптики без изменений соответствующую наклейку изготавливает производитель фары или автомобиля).

При самостоятельном изготовлении наклеек для ксеноновых фар необходимо обязательно знать следующие параметры:

Какие именно линзы были установлены — билинзы или обычные моно.
Используемые в фаре лампочки — для ближнего света, для дальнего света, для поворотника, ходовые огни, тип цоколя и так далее

Обратите внимание, что для китайских линз типа Plug-n-play нельзя на наклейке указывать китайскую линзу и галогеновый цоколь (типа Н1, Н4 и прочие). Также при их монтаже необходимо обязательно скрывать их проводку, поскольку по их внешнему виду (установке) можно легко определить такие приборы, и получить неприятности при проверке сотрудниками Государственной дорожной службы.
Геометрические размеры наклейки

Она должна полностью помещаться на корпусе фары и давать полную информацию при взгляде на нее.
Производитель фар (их в настоящее время очень много).
Дополнительная информация, например, дата выпуска фар.

Что такое противотуманные фары и как их использовать

Как следует из названия, противотуманная фара – это дополнительный световой прибор, который улучшает видимость на дороге в условиях тумана, снежной метели и дождя.

Для правильной работы поток света должен иметь горизонтальное направление и освещать пространство непосредственно перед дорогой с углом рассеивания по горизонтали 60%. Рекомендуемый спектр фары – желтый из-за меньшего рассеивания света, но допускается и белый свет. Именно на контрасте подсвеченной дороги и тумана основан принцип работы противотуманных фар. Еще одно полезное их свойство – улучшать видимость автомобиля для других участников движения в сложных метеоусловиях.

Правильное использование противотуманных фар состоит в том, чтобы включать их только по назначению и только в соответствующих условиях. Не стоит их включать в ясную погоду – это не даст никаких преимуществ и будет лишь ослеплять встречных водителей.

Разрешен ли ксенон в противотуманках

Многих интересует вопрос: можно ли поставить ксеноновые противотуманные фары. Так вот, в противотуманках можно ставить ксеноновые лампы. Но, что касается основных фар с ближним и дальним светом, это запрещено.

  1. Если на корпусе фар есть обозначение «D», то в них можно ставить ксенон. Если другие фары, то полный запрет.
  2. Должен быть автоматический корректор, который плавно поднимает свет после его включения. Резко такой свет бить не должен.
  3. Есть специальные линзованные фары для ксенона, лучше использовать их. При использовании специальных фар, проблем с настройкой света не должно быть.

В настоящее время довольно распространенная форма противотуманок «Ангельские глазки». Они и эффективны для применения в густом тумане, и придают хороший дизайн

Важно ! Если в вашем автомобиле установлены противотуманки типа ксенон, периодически надо проверить угол наклона света. Если вдруг заметили, что встречные водители моргают фарами, возможно свет от противотуманок направлен вверх

Угол рассеивания противотуманного света не должен превышать значение в 5 градусов. При установке ксенона в фары для галогена или других ламп, то через стекло фары ксеноновый свет будет искажаться и нарушится световая граница.

Ксеноновые — это самые яркие фары. Ксенон намного ярче галогена. Поэтому ксеноновый свет в галогеновых противотуманных фарах, из-за лишних преломлений, не будет эффективен в тумане.

Рекомендация: как настроить противотуманки

Противотуманные фары настраивают не перед стеной, как это делают при настройке основных фар, а на открытой местности. Дальность освещения должна быть не длинной.

Типы противотуманных фар

Светодиодные автомобильные фонари стали популярными сегодня, и многие водители выбирают светодиодные стоп-сигналы, внутреннее освещение и даже противотуманные фары. Но действительно ли светодиодные противотуманные фары лучше, чем галогенные? В этой части статьи мы сравним их и расскажем, какие противотуманные фары лучше.

Галогенные противотуманные фары

Галогенные лампы используются в освещении транспортных средств на протяжении десятилетий. Большинство автомобилей до сих пор стандартно поставляются с галогенными противотуманными фарами. Хотя они являются более старой технологией, есть некоторые преимущества использования галогенных ламп, а не светодиодных.

Самым большим преимуществом является то, что галогенные противотуманные фары входят в стандартную комплектацию. Если в вашем автомобиле уже есть галогенные лампы, их легче использовать. Хотя может быть довольно просто перейти с галогенных на светодиодные противотуманные лампы, некоторые водители предпочитают придерживаться галогена, чтобы избежать каких-либо хлопот или осложнений.

Галогены относительно дешевы по сравнению со светодиодами, поскольку светодиоды являются более новой технологией.

Также можно модернизировать противотуманные фары, не избавляясь от галогенных лампочек. Несмотря на то, что галогены считаются стандартным или базовым выбором, существует множество вариантов обновления галогенов, и некоторые действительно впечатляют.

Светодиодные противотуманные фары

Светодиодные противотуманные фары становятся все популярнее. Они обеспечивают много преимуществ по сравнению с галогенными противотуманными фарами, и для некоторых водителей переход на светодиод является отличным решением.

Хотя светодиодные противотуманные фары значительно дороже, чем их галогенные аналоги, они могут сэкономить вам деньги в долгосрочной перспективе. Набор светодиодных противотуманных фар обойдется вам как минимум в 2000 рублей. Однако стоит учитывать долговечность светодиодов, «жизнь» галогенных ламп продлится около 18-24 месяцев, тогда как срок службы светодиодов может длиться годами.

Светодиоды также могут быть более легкими в установке. Если вы беспокоитесь о самостоятельной замене лампочек, автоэлектрик сможет быстро и легко помочь вам.
Светодиодные фонари ярче галогенных, а большинство светодиодных противотуманных фар имеют более холодную цветовую температуру. Это означает, что они производят более белый свет, который лучше для глаз. Они также напоминают внешний вид ксеноновых фар.

Стоит, однако, отметить, что противотуманные фары наиболее эффективны, когда цветовая температура выше. Желтый свет отражается от тумана не так, как голубоватый цвет, и он намного эффективнее при освещении дороги. Поэтому, если вы переключаетесь на светодиод, убедитесь, что лампа не слишком синяя.

Белое или жёлтое стекло?

Многие водители считают, что противотуманные автомобильные фары обязательно должны быть жёлтыми. Объясняют они это тем, что, мол, лучи жёлтого цвета дальше проникают в туман. На самом же деле это не так: капли воды в тумане слишком велики, чтобы рассеивать свет только с определённой длинной волны, весь видимый спектр они отражают и пропускают примерно одинаково. Именно поэтому к эксплуатации на автомобилях допускают и дополнительные фары белого цвета на случай тумана.

Однако желтые противотуманки действительно обладают некоторыми преимуществами:

Из-за особенностей человеческого зрения освещение объекта цветным светом делает его более «рельефным». Там, где обычный белый луч покажет только серый контур встречного автомобиля или пешехода на обочине, цветной позволит заметить и детали

А это очень важно для оценки дистанции. Тот факт, что для противотуманок выбрали именно жёлтый – лишь случайность: допустим был бы и зелёный, и синий цвет.
Жёлтый и белый свет несут в своём спектре максимум энергии – а значит, и дальше проникают в слой тумана

При этом жёлтое стекло на противотуманных приборах не является фильтром: оно пропускает практически весь спектр, лишь слегка уменьшая интенсивность всех других цветов, кроме жёлтого. Таким образом, в этом варианте совмещаются достоинства белых и чисто жёлтых фар.

Тем не менее, вопрос о том, противотуманки лучше желтые или белые, до конца не решён: слишком многое зависит от особенностей зрения конкретного водителя. Именно поэтому правилами и допускается установка фар обоих цветов.

Как избежать ответственности, если противотуманок нет на месте?

Между тем, есть простой, хотя и платный, способ, как можно избежать и штрафа, и аннулирования регистрации автомобиля за отсутствие противотуманных фар.

Если вы вынуждены ехать без ПТФ на машине и знаете о том, что так двигаться запрещено, то просто купите родные заглушки вместо противотуманок, и очень редкий инспектор ДПС заподозрит наличие нарушения в этом случае.

Объясним, почему сработает данный способ:

  • обязательное наличие противотуманных фар в вашей модели автомобиля не указано ни в одном из документов, которые сотрудник ГИБДД уполномочен проверять (свидетельство о регистрации, даже в ПТС, который нет обязанности передавать сотруднику полиции, нет указания о ПТФ и даже модификации и комплектации авто),
  • проверять специально, предусмотрены ли конструкцией «туманки», сотрудник ГИБДД не будет, так как это далеко не самое «сладкое» для них нарушение со штрафом всего 500 рублей,
  • инспекторы на дороге редко хорошо разбираются в комплектациях автомобилей и не знают, должны ли быть ПТФ конкретно в вашей. И даже если во всех комплектациях вашей модели (касается дорогих машин) предусмотрены противотуманки, то и эта информация сотруднику вряд ли будет известна.

Ещё кое-что полезное для Вас:

  • Всё о штрафе за ближний свет: какой размер, если не включили или не работают фары?
  • ПДД о фарах дальнего света и какой размер штрафа за включение и моргание дальним?
  • Какой размер штрафа за парковку и движение по тротуару? Обжалование и тонкости ПДД

Ксеноновый свет и задний ход своими руками

Благодаря ксенону в задних фарах, можно облегчить себе передвижение и маневры. Лучше всего использовать оптику с показателем не менее 5000 К. За счет этого у автомобиля будет яркое свечение фар с голубым отливом. Сразу, в самом начале, нужно отключить минусовой провод

Далее следует обратить внимание на маркировку аккумулятора, которая не позволяет сделать ошибку. Чтобы облегчить себе весь процесс установки, необходимо снять отделку багажника

При установке подобной оптики в задний ход, необходимо снять фонари и разобрать их. Сразу же следует избавиться от старых ламп. Нередко водители сами делают перемаркировку фар под ксенон.

Если хочется, чтобы задние фары мигали новым светом, то необходимо еще проделать некоторые действия. Следует подготовить специальное место, где будет располагаться проводка. Цоколи у задних фар дорабатывать не придется, иначе на их место потом установить обычную лампу не получится. После разборки патрона, необходимо вытащить провода и контакты. При желании первые можно провести через специальное отверстие. После этого лампу следует закрепить. Как правило, все необходимые инструменты и проводка предоставляются в комплекте с лампой. При подключении следует убедиться, что полярность максимально правильно подключена. Именно здесь следует не допустить ошибки. Далее при помощи специальных инструментов нужно подключить проводку к розжигу

Перед тем как проверить фары, необходимо обратить внимание, есть ли в собранной предохранитель. Если все нормально, и свет горит красивым ксеноновым оттенком, можно собирать фары обратно

Лучшие газоразрядные противотуманные фары

Ксеноновые

Hella Micro DE – очень компактная модель с магниевым корпусом и ксеноновой лампой, которая в другой версии может быть галогенной. Крепится горизонтально с помощью П-образного подвесного кронштейна к самым разным авто, независимо от их размера. Замена лампы осуществляется с тыльной стороны, для чего предварительно снимается резиновый колпак – при работе нужно учитывать длину девайса в 14 см. Комплект представляет собой 2 противотуманки с «огнями» и кронштейнами, а также задние заглушки, провода и болты крепления. Световое пятно – однородное с необходимым захватом обочин.

Варианты и схемы подключения

Если в авто нет проводки для ПТФ, придется своими силами прокладывать необходимые провода. Есть два варианта — через реле и через кнопку.

Через реле

Чтобы подключить противотуманки через реле, необходимо запастись режущими инструментами и клеммником. Еще понадобится гофра, термоусадка и изолента.

Правила установки через реле:

  1. Отыщите в автомобиле место для монтажа реле. Прикрепите его так, чтобы к нему можно было легко добраться в случае замены или ремонта.
  2. Найдите место под кнопку.
  3. Приготовьте провода питания. Длина должна быть такой, чтобы провода прокладывались свободно, без натяжения.
  4. Поставьте предохранитель на 10 А. От контакта № 30 проложите готовый провод к клемме «+» аккумулятора.
  5. От контакта № 85 отведите провод к кнопке включения.
  6. Подсоедините массу с реле с помощью контакта № 86.
  7. Поставьте ПТФ на бампер.
  8. Присоедините провод «–» с кузова и «+» контакта № 87.
  9. Включите фары и проверьте их работу.

На заметку! Не рекомендуется подключать ПТФ автономно. Они посадят аккумулятор в считанные дни.

Через кнопку

Если ПТФ подключается через кнопку, достаточно любого провода с напряжением. Как правило, питание берут с «+» габаритов или с проводки системы зажигания.

По красному проводу подается «+», по черному — масса, подсоединенная к кузову. Найдите на панели место, к которому бы легко дотягивалась рука, там и поставьте кнопку.

Такую схему подключения для ПТФ рекомендуется выбирать автомобилистам, которые склонны забывать выключать их при остановке авто. Они выключаются, когда водитель, закончив движение, достает ключ зажигания.

Требования по установке

Установка или замена старых ПТФ на новые часто выполняется своими руками. Если вы грамотно сумели выбрать устройство, найти подходящий вашему авто артикул ПТФ, тогда правая и левая фара головного света могут пополниться соседом в виде противотуманок.

Обычно их ставят в бампер, хотя для некоторых решетка радиатора выступает более привлекательным вариантом. Тут многое зависит от особенностей вашего автомобиля. Ориентироваться строго на собственный вкус или то, как ПТФ будет смотреться красивее, нельзя.

Законом не запрещено устанавливать дополнительное осветительное оборудование своими руками. Другой вопрос, сможете ли вы сделать крепление, грамотно отрегулировать передние и задние противотуманки. Существуют определенные нормы и правила. Если вы сделаете все строго по ним, тогда никаких претензий к вам не будет.

Но предупреждаю сразу. Несоответствие стандартам может повлечь за собой проблемы во время техосмотра. Вам просто его не одобрят. Также бывали ситуации, когда из-за нарушений правил установки ПТФ водителей лишали прав и не позволяли дальше эксплуатировать автомобиль до исправления ошибок. Это более чем серьезно, потому отнеситесь к вопросу соответствующим образом.

Что же касается правил установки, то здесь ориентируйтесь на такие принципы:

  • высота расположения ПТФ относительно поверхности дорожного полотна составляет минимум 250 миллиметров;
  • крепление должно быть четко симметричным, то есть даже малейшее отклонение считается нарушением;
  • до габаритов расстояние не должно быть более 400 мм;
  • устанавливаемые лампы используются в соответствии с маркировкой на корпусе (нельзя ставить светодиодную лампу, если на самой фаре указана маркировка галогенок, к примеру);
  • противотуманки используются строго в сочетании с габаритами.

Если вы используете универсальные ПТФ, которые маркируются буквой Н, тогда здесь применяют только светодиоды или галогенки. Установив ксенон, вы грубо нарушаете закон. Прямо в рифму.

Установка

На каждый автомобиль ПТФ устанавливаются по-своему согласно руководству по эксплуатации, или же исходя из общих принципов монтажа, если заводом не предусмотрено их наличие. Кстати, покупать бу оптику не стоит. Лучше потратиться на новый комплект.

Многие машины с завода выпускаются из расчета на то, что на них могут быть установлены противотуманки или другая дополнительная оптика. Большинство иномарок имеют на бампере ниши, которые так и называются — для дополнительной оптики.

При этом накладки и рамка под ПТФ могут быть разными, то есть не под каждую штатную нишу подойдет первая попавшаяся противотуманная фара. Можно легко узнать номер, производителя и характеристики ПТФ, которая отлично соответствует конкретно вашего авто.

В современных иномарках все просто. ПТФ уже стоят с завода, в машине есть кнопка их включения, регулировка произведена на специальных стендах инженерами и так далее.

А вот если ПТФ нет на машине, но вы хотите их установить, что я считаю совершенно правильным поступком, тогда монтаж будет осуществляться по следующим этапам:

  • выбор места для размещения ПТФ (только согласно букве закона);
  • установка корпуса на выбранный участок;
  • протяжка проводов;
  • подключение дополнительных предохранителей и реле в монтажном блоке;
  • установка кнопки и переключателя в салон.

При всем желании не могу дать универсальную инструкцию по установке, поскольку на каждой машине есть свои особенности. Даже просто для того, чтобы снять бампер, на одном авто может потребоваться 5 минут, а на другой 5 часов.

Думаю, не стоит лишний раз напоминать, что дешевые противотуманные фары — это плохо и неправильно, а средний ценовой диапазон и выше — это хорошо.

Отзывы многих автовладельцев, а так мое субъективное мнение говорят о том, что наличие противотуманной оптики на автомобиле является полезным и эффективным дополнением. Это существенно сказывается на безопасности движения во время сложных погодных условий.

Ведь с противотуманками вы:

  • вовремя увидите пешеходов, перебегающих дорогу;
  • своевременно отреагируете на препятствие на пути;
  • будете видеть впереди идущие автомобили;
  • будете информировать о своем присутствии машинам впереди и сзади.

Плюс современная оптика обеспечивает не только включение безопасного режима езды в тумане, но и придает автомобилю дополнительный изыск. Есть много отличных моделей ПТФ, которые отлично влияют на внешность машины. Так что вопрос эстетики здесь тоже актуален.

Watch this video on YouTube

Задавайте интересующие вас вопросы, оставляйте комментарии, делитесь собственным опытом покупки и установки противотуманной оптики. И, конечно же, не забывайте подписываться в группу ВК и приглашать своих друзей. Для вас это легко, а нам очень приятно.

Установка и замена ПТФ: куда воткнуть реле, кнопку и предохранитель?

Противотуманка – полезный прибор, но далеко не все производители укомплектовывают машины штатными ПТФ. Кроме того, даже установленные фары склонны время от времени приходить в негодность. Поэтому рассмотрим вкратце этапы установки новой и замены старой ПТФ.

ПОСМОТРЕТЬ ВИДЕО

Установка противотуманки предусматривает:

  • Монтаж ПТФ в бампер. Здесь всё зависит от конструкции как бампера, так и самой противотуманки: в некоторых моделях автомобилей предусмотрено штатное место для монтажа дополнительных фар, в других же приходится резать отверстия.
  • Установка кнопки для включения ПТФ внутри салона.
  • Протяжка проводки от кнопки к блоку предохранителей и к самой фаре. Здесь тоже всё зависит от конкретной модели: в некоторых иномарках есть штатные гнёзда для подключения ПТФ. Если же их нет, нужно делать разводку в соответствии со электросхемой машины. Главная задача здесь – это сделать так, чтобы плюсовые контакты каждой фары соединялись сначала между собой, а затем с реле, а минус подсоединялся к корпусу или шасси. В этом случае выключатель замыкает реле, которое в свою очередь даёт питание на ПТФ.
  • Регулировка света включенных ПТФ.

В том же случае, если штатные противотуманки имеются, или же предыдущий владелец уже установил ПТФ, их замена намного проще и происходит согласно инструкции к конкретной модели фары.

Советы по выбору

Скажу сразу, что тип самой лампы не играет первостепенной роли. По сути, любой тип ПТФ при правильной установке и выборе устройства будет эффективно, надежно и качественно работать.

То есть прежде чем думать о том, как включить ПТФ в состав светового оборудования, советую ответственно подойти к вопросу выбора. Схема подключения примерно одинаковая для всех и не самая сложная.

  1. Корпус. Посмотрите на корпус ПТФ.  Он должен быть совершенно герметичным, то есть защищенным от попадания внутрь корпуса влаги. Мне как-то товарищ пожаловался, что у него не горят фары. Факт наличия воды внутри фар его почему-то не смущал. Влага не только портит само оборудование, ведь это электрика, там есть провода. Конденсат снижает эффективность освещения.
  2. Разборность конструкции. Рамка, накладки, заглушка и прочие элементы, отвечающие за крепление и снятие, должны быть разборными. В цельном корпусе ПТФ лучше не покупать.
  3. Материал ограждения лампы. Здесь используют толстое стекло или поликарбонат. При сильном ударе каждый из материалов может треснуть, но действительно толстое стекло выглядит надежнее. Порой избежать трещин невозможно, поскольку ПТФ располагаются низко.
  4. Материал корпуса. Термостойкий пластик будет оптимальным выбором в такой ситуации. Металл или алюминий здесь неуместны. Плюс проводка, влага, металл, проводники. Улавливаете связь?
  5. Цвет свечения. Здесь все просто — белые или желтые. Не берите синие или красные варианты. Они как противотуманки бесполезны, малоэффективны. То есть помощи от такого свечения будет не больше, чем от обычного включенного ближнего света.

Типы противотуманок по используемым лампам

Для того, чтобы подобрать себе передние или задние противотуманные фары, прежде всего следует разобраться с тем, какие они вообще бывают. Сейчас на рынке автоаксессуаров можно найти множество моделей и вариантов таких фар. Поэтому начнём с того, что опишем основные встречающиеся конструкции.

Начать стоит с описания различных типов ламп, используемых в этих фарах.

Галогенные фары

Галогенные противотуманки – самый распространённый вариант. Их достоинства:

  • Дешевизна.
  • Неприхотливость (они, к примеру, не требуют дополнительной вентиляции).
  • Лёгкость в обслуживании.

Главным же недостатком является небольшой ресурс ламп, из-за чего при частом использовании их придётся регулярно менять.

Ксенон

Ксеноновые фары тоже широко распространены. Несмотря на то, что стоят они дороже галогенок, их ресурс больше. Кроме того, тест противотуманных фар разных типов показал, что свет, излучаемый ксеноновыми лампами, меньше утомляет глаза водителя. Наконец, ксенон меньше потребляет электроэнергии от бортовой сети автомобиля.

Но у ксенона есть и недостатки:

  • Необходимость дополнительно устанавливать блок зажигания, без которых они не работают.
  • Постепенное выгорание приводит к тому, что формально лампы работают – но с каждым днём их свет всё слабее. Это приводит к тому, что водитель может переоценить имеющуюся яркость и не заменить лапмы вовремя.
  • Яркость ксеноновых ламп может быть чрезмерна для использования в ПТФ. В этом случае они будут слепить встречных водителей.
  • Ксенон требует, чтобы конструкция фары изначально была рассчитана именно на этот тип лампы. Если на ПТФ нет маркировки, разрешающей установку ксеноновых ламп, использовать их там незаконно, и при встрече с инспектором ГИБДД виновного будет ждать наказание.

Светодиодные фары

Это относительно новый тип световых приборов. Он отличается долговечностью, низким электропотреблением – однако пока что светодиоды для противотуманок довольно дороги.

Кроме того, при установке такого типа фар нужно особенно внимательно относиться к монтажу. Неправильная установка и недостаточная вентиляция быстро приведут к тому, что фары выйдут из строя. В частности, светодиоды нуждаются в радиаторе – и он должен быть предусмотрен в конструкции фары.

Наконец, есть проблемы и чисто оптического характера. Излучающая свет площадь светодиода больше, чем у лампы накаливания или у газосветной – поэтому для них нужны рефлекторы, изначально рассчитанные на использование светодиодных ламп.

Схема устройства противотуманок

Отдельно нужно рассматривать конструкции, которые имеют фары, предназначенные для тумана. На рынке присутствует несколько основных схем фар, которые надо рассмотреть подробнее.

Фары с рефлектором

Рефлекторный отражатель – самая простая конструкция для противотуманки. В этом случае переднее стекло является обычным, а фокусировка светопотока идёт за счёт особой формы отражателя, который, как следует из названия, отражает лучи строго в нужном направлении.

Сейчас распространены следующие типы рефлекторов:

  1. Параболический. Как известно, параболическое зеркало либо собирает все отражённые лучи в фокусе, либо, если источник света уже находится там, отражает их так, что формируется параллельный пучок. По сути, здесь используется такое же решение, как и в фарах дальнего света. Горизонтальный пучок, не распространяющийся выше определённого уровня, формируется за счёт рассеивателей.
  2. FF-отражатель. Это относительно новая технология «свободной формы». Здесь за счёт особой формы рефлектора свет сам фокусируется в виде горизонтальной полосы. Это позволяет оптимально использовать ресурс лампы, и при этом не нужны рассеиватели. Однако изготовление таких отражателей требует сложных компьютерных расчётов, и потому такие фары довольно дороги.

Фары с линзой

Это мощные противотуманные фары, в которых помимо отражателя используется ещё и фокусирующая линза. Такой комплект позволяет полностью использовать свет лампы за счёт двойной фокусировки:

  • на отражателе эллипсоидной формы;
  • на линзе, находящейся во втором фокусе оптической системы.

Для того, чтобы придать световому потоку нужную форму, здесь используются экраны. По сути, при использовании такой конструкции противотуманные фары работают как прожекторы, что обеспечивает большую дальность и чёткую фокусировку.

Надо отметить, что возможны и комбинации разных подходов. К примеру, использование FF-отражателя вместе с линзой значительно повышает качество освещения.

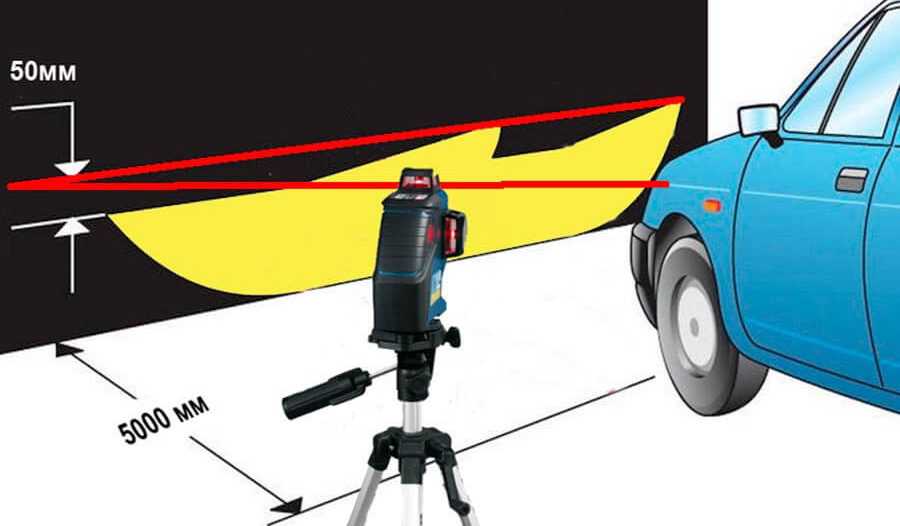

Руководство по регулировке

Для начала необходимо взять инструмент для разметки (подойдет мел или маркер) и выдвижную рулетку

Нанесение разметки станет первым этапом выполнения работ, важно сделать ее правильно на стене или ранее подготовленном экране

Начинают наносить разметку с таких элементов:

  • вертикальная полоса, которая соответствует центральной оси транспортного средства;
  • две параллельные полосы, которые идут по центру противотуманок;
  • горизонтальная верхняя полоса, которая станет уровнем между центром ПТФ и поверхностью дорожного полотна;
  • горизонтальная линия, которая зависит от расположения верхней линии и расстояния до машины. Так, если от экрана до разметки 10 метров, а высота верхней полосы 25-50 сантиметров, то нижняя линия будет на 10 см. При регулировке с дистанцией 5 метров этот показатель будет составлять 5 см.


Пример разметки.

После нанесения разметки, можно включить противотуманные фары и определить, правильно ли они настроенные. Для этого один плафон нужно закрыть плотным материалом, который не будет пропускать свет (подойдет картон).

Если свет настроен неправильно, нужно начинать регулировку. Для этого в конструкции транспортных средств предусмотрены специальные регулировочные винты. Их расположение может различаться в зависимости от конкретной модели транспортного средства, проще всего точно узнать, где находятся винты, можно из инструкции. Крутить эти элементы нужно, пока не получится настроить ПТФ так, чтобы:

  • центр яркого пятна от света совпадал с точками пересечения вертикальных параллельных полос с нижней горизонтальной линией;
  • верхняя линия света должна ровно находится на нижней горизонтальной полосе.


Как выглядит правильный свет ПТФ

Также важно, чтобы свет имел равномерную направленность как с левой противотуманной фары, так и с правой. Если удалось добиться такого результата, процесс регулировки можно считать успешно завершенным


Применение лазерного уровня для регулировки.

Рекомендуем посмотреть мастер-класс по настройке.

Как правильно расшифровать маркировку

Проще всего разобраться со схемой, компоновка всегда одинакова. Это относится как к основным фарам, так и к противотуманкам, задним фонарям, поворотникам и другому световому оборудованию при его наличии.

Что обозначает маркировка

Для простоты и наглядности вначале дана схема с указанием расположения разных групп данных. Ниже есть разъяснения для того, чтобы быстро разобраться и узнать все необходимые данные об оборудовании.


Это стандартный вариант, который можно встретить почти на всех фарах и фонарях.

Знак международного утверждения, обозначенный цифрой «1» подсказывает, в каком регионе сертифицированы фары или фонари. Чаще всего встречаются такие варианты:

  1. Е – Европа.
  2. DOT – США.
  3. SAE – ассоциация инженеров автопромышленности.

Рядом с буквенным кодом размещается цифра, которая показывает страну, выдавшую сертификат. Вот основные варианты:

  1. ФРГ.
  2. Франция.
  3. Италия.
  4. Нидерланды.
  5. Швеция.
  6. Бельгия.
  7. Венгрия.
  8. Чехия.
  9. Испания
  10. Югославия (все бывшие страны).
  11. Британия
  12. Австрия.
  13. Польша.
  14. Португалия.
  15. Россия

Это основные страны-изготовители. Часто на корпусе есть логотип производителя, особенно если бренд известный. Также доя простоты многие маркируют страну производства, чтобы не разбираться с кодами.

Код под цифрой 2 показывает назначение фары. Тут может быть несколько вариантов:

  1. А – передние габаритные или боковые огни.
  2. L – элемент подсветки заднего номерного знака.
  3. R – задние габариты.
  4. В – передние противотуманки.
  5. F – задние противотуманки.

Это самые часто встречающиеся варианты, используемые в маркировке.

Цифра «3» обозначает тип лампы, который установлен в оборудовании. Этот аспект подробно рассмотрен в следующей главе.

Число «4» подсказывает, какой вид ламп нужно использовать. Так, маркировка DCR обозначает, что можно ставить ксеноновые лампочки как для дальнего, так и для ближнего света.

Под цифрой «5» на схеме ведущее основное число или ВОЧ, которое показывает интенсивность ближнего и дальнего освещения. Все просто – чем выше показатели, тем ярче свет может выдавать оборудование. Такая информация наносится только фары, в которых есть ближний и дальний свет.

Цифра «6» обычно представляет собой стрелочки стрелочки. Они подсказывают, для какого движения предназначен источник света. Если стрелка направлена влево – для левостороннего, вправо – для правостороннего. Когда есть обе стрелки, то можно использовать фары на дорогах с разным направлением движения, но в этом случае обязательна регулировка оборудования для настройки светового потока. Если никаких обозначений нет, значит фара (а эта маркировка применима только для головного света) предназначена для правостороннего движения, именно оно больше распространено в мире.

Если на корпусе есть маркировка, показанная на схеме цифрой «7», это говорит о том, что в оборудовании использованы рассеиватели из полимерных материалов.

Символ под числом «8» при его наличии подсказывает, что в конструкции использован отражатель.

Число «9» предназначено для специалистов на автосервисах и показывает углы наклона, на которые следует ориентироваться при регулировке света. Они используют данные для упрощения и ускорения процесса.


Некоторые производители наносят маркировку на наружную часть фары.

Цифра «10» информирует о стандартах, которым соответствует то или иное изделие. Это могут быть как международные нормы, так и собственные или региональные варианты. Вторая строчка обычно отражает номер омологации (усовершенствование с целью улучшения показателей).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
