Пневматическая подвеска на ваз 2109

Пневмосистема на автомобиль: особенности конструкции

Регулировка и управление пневматической подвеской выполняется с помощью ручной или автоматической системы управления. Блок управления постоянно подключен к бортовой сети автомобиля. При самостоятельной установке пневматической подвески элементы конструкции устанавливаются в следующих местах:

Компрессор пневмоподвески – любое подходящее место на автомобиле, где нет грязи и воды: в моторном отделении под капотом, под водительским сидением, за сидением или в другом защищённом месте; при установке к компрессору предъявляется особое требование – устанавливается строго в вертикальном положении.
Ресивер для пневмоподвески – располагается в любом удобном месте для обслуживания и контроля: под кузовом, в моторном отделении; в нем хранится запас сжатого воздуха, чтобы поддерживать заданное давление в системе и подавать воздух в пневмобаллоны.

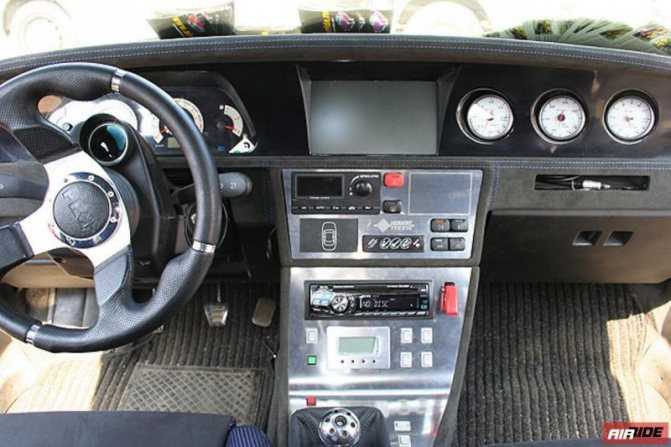

Клавиши управления – размещаются на передней панели (торпедо) автомобиля; количество клавиш от 1 (для одной оси) до 4 (на каждое колесо).
Манометры для контроля давления – крепятся в любом месте панели, где есть хороший обзор с водительского места; можно скрытно разместить в бардачке вместе с клавишами пульта управления.

Пневмоподвеска на газель своими руками

Вы не ошиблись. Это возможно в том случае, когда есть уверенность в своих силах, место и инструмент.

Что это даст в перспективе:

Вам будет проще менять амортизатор.
Демонтировать вышедшую из строя пневматическую пружину и установить новую.

Алгоритм действий заключается в следующих этапах:

Машину лучше всего поднять на подъёмник. Можно работать и с домкратами.
Изначально снимаются отбойники с рамы.
Готовятся элементы крепления для последующего монтажа.
Ставится пневмоподушка на место отбойника.
Проводят монтаж воздушной магистрали и нагнетающего компрессора.
Ставят ресивер.
Затем следует установка дополнительных опций.
Монтируют и настраивают блок управления.

Наиболее простой способ – это замена простых пружин на пневматические конструкции.

Пневмоподвеска на ВАЗ

При конструировании пневматической подвески на легковую модель ВАЗ, наиболее трудоемким процессом является замена амортизационных стоек пневмоподушками. Оптимальным вариантом является использование оригинального корпуса опорных стоек.

Переднюю подвеску потребуется полностью разобрать, при этом пружина больше не понадобится. Для установки пневматического баллона может потребоваться расточка корпуса, или подгон самих подушек по диаметру стакана путем такой же обточки. Возможен вариант изготовления переходника, где одна часть надежно войдет в корпус на место амортизатора, а вторая часть – станет основой для установки пневматической подушки. Названные операции нужно определить самостоятельно, учитывая конкретную модель ВАЗ и тип используемых пневматических баллонов.

Следует обратить внимание, чтобы штуцер подвода воздуха был при установке на автомобиль защищен. Аналогичным образом поступают и с задними баллонами

На втором этапе осуществляется прокладка трубок с подключением их к пневматическим баллонам и ресиверу с обратной стороны. Также в багажнике размещаем ресивер и устанавливаем манометры. С учетом большей загруженности передней части авто, давление спереди задаем в пределах 8 атмосфер, а сзади для нормально режима – до 6 атм.

Несмотря на дополнительную тяжесть на борту, компрессор придется установить и надежно закрепить. Как показывает практика, передние пневмокамеры приходится подкачивать регулярно.

На третьем этапе необходимо проложить всю электрическую часть – проводку, тумблеры-переключатели блока управления, предохранители. Также устанавливают манометры. Все эти детали размещают в каждом конкретном случае индивидуально. Однако возможность контролировать уровень давления в системе визуально должна быть постоянная. Если планируется частая смена режимов пневмоподвески, то следует предусмотреть возможность управления работой компрессора и с пульта дистанционного управления.

https://youtube.com/watch?v=CwbJN1ONc_w

Различие пневматических подвесок

Более сложные пневмоподвески могут иметь и четыре контура для регулировки давления в пневмостойке на каждом колесе в отдельности. Цена такой системы умножается на четыре, по сравнению с простейшей, в которой пневматика может быть установлена только на задний мост.

Именно такие системы и устанавливают на недорогие автомобили, а регулируют подвеску в ручном режиме и на глаз: мягче/жестче, выше/ниже. Вот здесь мы находим основное различие самопальной пневматики и интеллектуальных пневматических подвесок дорогих автомобилей. Если дорогая пневматика с интеллектуальным управлением может в десятки раз улучшить управляемость и устойчивость автомобиля на высоких скоростях, то колхозная пневма — наоборот.

От чего зависит цена

Цена всей подвески будет зависеть от качества её составных элементов.

Пневмоподушки. Чаще всего, на практике используются американские и польские модели. Однако между ними имеется существенное различие, а именно цена. Польская продукция стоит в полтора или два раза дешевле американской, при этом разница в качестве несущественна. В зависимости от марки автомобиля, их стоимость варьируется от 5 до 20 000 рублей.

Компрессор. Еще один компонент, который существенно сказывается на стоимости всей подвески. Средняя стоимость — 9 000 рублей. Имеется несколько лидирующих брендов: Беркут и Viair.

Ресивер. Может изготавливаться из двух материалов: металл и алюминий. Металлическая деталь обойдется в 1500, но не сможет обеспечить нужный результат. Чтобы сделать все качественно, придется потратить 6 000 и приобрести алюминиевый ресивер.

Управляющий блок. Стандартная модель представляет собой несколько ручек-качелей, похожие на кнопки для стеклоподъемников. Все очень просто, вверх-вниз. Однако возможны и другие варианты:

4-канальный джойстик. Позволяет поднимать-спускать переднюю и заднюю части авто. Средняя стоимость в районе 6 000 рублей.
18-канальный джойстик. Предоставляет возможность управлять каждым колесом по отдельности. Средняя стоимость — 12 000 рублей.

Дополнительные возможности. Сюда относится возможность управления клиренсом при помощи телефона.

Ключевые преимущества

Меня самого сначала удивило, почему такое большое количество владельцев отечественных авто, которые попадают в категорию классика, ищут комплект пневмоподвески.

Но когда я начал углубляться в этот вопрос, обнаружил серьезные аргументы в пользу такого изменения конструкции подвески. Был бы у меня старенький ВАЗ, может и сам бы решил поставить на него пневматику.

Исторически авторами такой идеи при организации подвески являются французы. А если быть еще точнее, то представители автокомпании Citroen. Именно они впервые начали использовать на автомобилях пневматическую подвеску. И не зря, ведь она дает ряд преимуществ.

Комфорт. Пневматика способна существенно повлиять на уровень комфорта в машине, причем в хорошем смысле. Такие решения способствуют достижению оптимального соотношения между жесткостью комфортом. Классические амортизаторы на такое не способны;
Дорожный просвет. Выставочные машины лишь соревнуются в том, что ниже опустится и выше поднимется. Но давайте о реальных условиях эксплуатации. Пневматика позволяет на свое усмотрение менять текущий клиренс автомобиля. Так можно связать просвет со степенью загруженности машины. Чем больше груза, тем выше поднимается авто. Но также полезно и опускать машину при выезде на трассу. Тем самым снижается центр тяжести, авто лучше держится на дороге;
Устойчивость к перегрузкам. Регулируя подвеску, водитель при необходимости может максимально загрузить авто, но при этом не опасаться возможного повреждения ходовой, либо каких-то существенных изменений в поведении машины на дороге.

Это лишь малая доля преимуществ. Их можно выделить куда больше

Но сильно заострять на этом внимание не будем

Пневмоподвеска на приору: как установить своими руками

Принцип работы пневматической подвески основан на использовании сжатого воздуха, при помощи которого регулируется клиренс автомобиля. Пневмоподвеска дает возможность водителю управлять машиной более комфортно на любой дороге. Многие владельцы автомобиля Лада Приора интересуются вопросом ее установки. Сделать это своими руками несложно, если следовать определенным рекомендациям и полезным советам.

Основные преимущества наличия пневмоподвески

Спортивная посадка Лады

Данное устройство, установленное на Ладу Приора, будет отлично поглощать неровности и ухабы на дороге во время движения машины, при этом автомобиль станет более устойчивым и динамичным. Монтаж собственной пневмосистемы позволит получить массу преимуществ:

значительно уменьшится поперечный крен автомобиля в процессе его неравномерной загрузки;
снизится нагрузка на подвеску, в результате чего повысится ее ресурс;
автомобиль Лада Приора станет более комфортабельным;
увеличится устойчивость транспортного средства во время виражей;
снизятся негативные последствия в случае перегрузки машины;
исключается появление продольного крена.

При этом водитель имеет возможность самостоятельно заниматься регулировкой клиренса автомобиля в зависимости от качества дорожного покрытия и степени загруженности.

Необходимые детали для создания и установки пневмоподвески

Чтобы самостоятельно сделать и установить пневмоподвеску на автомобиль Лада Приора, следует ознакомиться с некоторыми тонкостями данной процедуры и приобрести необходимые детали.

Первое, что понадобится — это пневмоподушка. Она — самая дорогая деталь всей конструкции, и будет установлена на Ладу Приора вместо пружин и амортизатора. В процессе накачивания воздуха в эту подушку будет увеличиваться клиренс автомобиля, а при спускании — уменьшаться. Пневмоподвеска работает именно по такому принципу.
Еще потребуется компрессор, который является основной деталью всей пневмосистемы, и необходим для нагнетания воздуха в установленные подушки.
Крепежные детали и брекеты. Они нужны для того, чтобы прикрепить пневмоподушку к кузову транспортного средства. Эти детали несложно сделать самостоятельно, но лучше всего предварительно составить чертеж места крепления и заказать комплектующие у сварщика или токаря. Комплект требуемых деталей на авто
Пневмоклапаны. Один из них предназначен для нагнетания воздушных масс, второй — для их выпускания.
Манометр. Можно использовать любой, который применяется в разных пневматических системах.
Пусковая кнопка. Любая кнопка, работающая по принципу on-of-on, идеально подойдет в данном случае. С ее помощью будет регулироваться пневмоподвеска из салона автомобиля.
Воздушная магистраль. Это устройство состоит из трубок, которые соединяют между собой пневмоподушки, являющиеся основой воздушной магистрали всей системы.
Датчик давления. Он представлен в виде сенсора, который может быть расположен в любом месте воздушной магистрали и применяется для контроля из салона машины за общим давлением в системе.
Реле. Понадобится для запуска нагнетающего компрессора и открытия выпускного клапана.

Самостоятельный монтаж системы

Для монтажа пневмоподвески на автомобиль Лада Приора, его необходимо установить на ровную поверхность. После чего следует при помощи подъемника или домкратов подвесить заднюю или переднюю часть машины — это будет зависеть от того, куда будут устанавливаться пневмоподушки.

Далее, нужно будет снять заводские амортизаторы и пружины, подготовить место, куда будут устанавливаться крепежные брекеты пневмоподушки. Затем надо приготовленные брекеты закрепить на подушках с предварительно установленными клапанами. После чего подушки следует прикрепить вместо амортизаторов.

Следующий этап работы — создание воздушной магистрали, благодаря которой и будет осуществлять свои функции пневмоподвеска. Для этого потребуется соединить подушки при помощи трубок, которые необходимо подсоединить к компрессору. Далее, устанавливаются датчики и манометр. Еще нужно разместить кнопку пуска в салоне и вывести сенсор датчика.

После того как пневмоподвеска будет установлена, можно начинать регулировку всей системы. Для этого в нее необходимо накачать немного воздуха и проверить, какой клиренс соответствует определенному давлению при полной загрузке автомобиля

Во время регулировки важно следить, чтобы обе стороны транспортного средства имели одинаковый клиренс. Когда автомобиль будет абсолютно ровно стоять на площадке, можно отправляться в путь

1ladapriora.ru

Пневмоподвеска на ВАЗ. Преимущества данной подвески

Тюнинг подвески ВАЗ

Пневмоподвеска на ВАЗ — стала очень популярной дополнительной опцией, устанавливаемая на автомобиль, среди владельцев – тюнеров автомобилей отечественного автопрома. Что такое пневмоподвеска? Пневмоподвеска — устройство, устанавливаемое на автомобиль, которое предназначено для компенсации сверх нагрузки на штатную подвеску автомобиля

Обычно представляет собой пневмоподушки, которые устанавливают между осью и рамой С помощью нее можно уменьшить нагрузку на рессоры и увеличивать дорожный просвет автомобиля, что очень важно при езде по бездорожью

Пневмоподвеска — зачем нужно ее устанавливать?

Она даст вам по крайней мере пять важных преимуществ перед остальными автомобилями:

Адаптивность. Это преимущество пневмоподвески даст возможность настраивать жесткость, клиренс и максимальную нагрузки на ось. Замена стандартных пружин на заниженные не всегда дают нужный результат. Пневмобалоны дают куда более широкий диапазон оптимальных настроек.
Управляемость. Особенностью пневмоподвески является то, что чем больше сжимаются пневмобаллоны, тем жесткость становится выше. Если нужно улучшить управляемость автомобиля, то дополнительно устанавливают спортивные амортизаторы и жесткие стабилизаторы поперечной устойчивости.

Настраиваимость. У каждого автомобилиста свое мнение как автомобиль должен ехать и управляться. Для его осуществления как раз подойдёт пневмоподвеска на ваз, ведь установка не потребует замены каких либо деталей подвески. Изменяя давление в системе можно добиться более мягкой или более жесткой подвески.
Индивидуальность. Главный плюс пневмоподвески на ваз это возможность эффективного изменения клиренса в очень широких масштабах. Можно из салона максимально занизить клиренс автомобиля, как у спортивных авто или настроить в среднее положение или максимально поднять.

По мнению многих- пневмоподвеска разработана для лоурайдеров, но на самом деле ее устанавливают для быстрого изменения клиренса автомобиля, без ущерба управляемости и надежности. И независимо от того, сколько стоит автомобиль, пневмоподвеска позволяет эффективно преодолевать «лежачего полицейского», парковаться на бордюре, заезжать на дачу, проехать сугроб зимой или бездорожье летом не составит особого труда, конечно если резина не «лысая».

Практичность. Пневмоподвеска на вашем ВАЗе позволит загрузить автомобиль «доверху» без ущерба комфорту и безопасности пассажиров автомобиля и окружающих. Очень часто «пневматику» ставят на микроавтобусу и легкие грузовики для перевозки грузов большой массы.

Как видно все эти преимущества позволяют использовать пневмоподвеску в широком диапазоне действия. Пневмоподвеска позволит сделать ваш автомобиль комфортнее и безопаснее, улучшить управляемость и передвижение по сугробам и неровным дорогам, улучшить внешний вид.

При наличии пневмосистемы на автомобиле можно использовать сжатый воздух для различных целей : подкачать шины, установить двери как у Lamborghini, поставить пневматический клаксон или пневматическую крышку багажника . Рекомендуется устанавливать пневмоподвеску на специализированный станциях для собственной безопасности и безопасности окружающих.

Виды «пневмы»

Система пневматической подвески, устанавливаемая на автомобили ВАЗ, может быть двух типов:

одноконтурная;
двухконтурная.

Одноконтурные системы предполагают установку пневмоподвески только на одну ось. В основном такой тип встречается на задней оси, так как она подвержена большим нагрузкам из-за перевозки тяжёлых грузов. В случае с двухконтурной системой пневмоподушки устанавливаются и на задние, и на передние колеса. Встречаются и другие варианты пневматической подвески – в них на каждое колесо предусматривается по одному отдельному контуру. Но подобные системы не так востребованы у автолюбителей ввиду высокой стоимости оборудования.

Купить пневмоподвеску на Ладу Приору – половина дела. Не менее сложно установить ее, так как возникает немало проблем с крепежами. Разные модели ВАЗ имеют разные конструкции подвески, а потому какого-то универсального комплекта креплений не существует. При желании установить такую подвеску можно на любой автомобиль. Но это не значит, что операция под силу и новичкам – все же не помешает иметь хотя бы средние навыки по ремонту и обслуживанию автомобилей.

Как выбрать оптимальную систему управления пневмоподвеской для коммерческого автомобиля

Самой простым вариантом системы управления является:

Безресиверная система управления на 1 контур с возможность регулирования пневмоподвески из салона. В данной системе идет просто набор из компрессора, манометра и клавиши управления. Система отлично подойдет тем, кто грузит автомобиль равномерно и не хочет тратить много денег на сложные системы.

Если же автомобиль нагружается неравномерно и имеет склонность заваливаться, то стоит рассмотреть вариант двухконтурной системы управления. Данная система позволит держать собственно давление в каждой пневмоподушке и полностью исключит заваливание и крен автомобиля при любой неравномерно нагрузке.

Любая система можем быть модифицирована ресивером. Ресивер добавит запас сжатого воздуха в пневматическую систему, что позволит мгновенно поднимать коммерческий автомобиль на пневмоподвеске. А также дополнительной особенностью ресивера является возможность подключения к нему любых пневматических приборов, например, пистолета для подкачки колес.

Еще раз коротко о преимуществах пневморессоры: существенно повышается плавность хода; улучшается управляемость; повышается удобство посадки и высадки пассажиров; обеспечивается постоянный дорожный просвет при любой, допустимой производителем, загрузке автомобиля; уменьшается износ шин, элементов штатной подвески; повышается эффективность торможения; уменьшается поперечный крен при неравномерной загрузке грузового отсека; предотвращается продольный крен; повышается комфортабельность.

Целесообразно ли устанавливать пневмоподвеску на автомобиль?

Давайте разберемся, что такое пневмоподвеска, и стоит ли на нее тратить деньги.

Пневматическая подвеска — система амортизации, позволяющая автоматически менять клиренс автомобиля без применения физической силы.

Такой тип подвески считается универсальным вариантом, что позволяет монтировать ее как на легковых, так и на грузовых авто.

Установка пневматической подвески гарантирует ряд преимуществ:

Изменение клиренса автомобиля. Для повышения (снижения) просвета не требуется менять пружины или делать серьезные переделки. Несколько минут регулировки и подвеска выставляет нужный клиренс.
Плавность хода на бездорожье. Недостаток пружинных амортизаторов — чувствительность к неровным дорогам, что требует максимального внимания со стороны человека за рулем. С пневматической подвеской проще — происходит компенсация колебаний, что снижает тряску транспортного средства практически к нулю.
Комфорт и управляемость. Жесткие или мягкие пружины имеют слабые и сильные стороны. Первые подходят для асфальтированных дорог, а вторые — для бездорожья. Преимущество пневмоподвески — сглаживание минусов разных пружин.
Отсутствие просадки. Пневматическая подвеска гарантирует оптимальный просвет даже при максимальной загрузке, ведь клиренс с легкостью регулируется до нужной величины. Так что не имеет значения, сколько пассажиров находится внутри транспортного средства.

Перед тем как принять решение о монтаже такой подвески, стоит учесть и ряд ее недостатков:

Стоимость пневмоподвески высока, что отпугивает автолюбителей. Деньги идут на покупку пневматических подушек, воздушного ресивера, компрессора и других устройств.
Не ремонтопригодность. При выходе из строя любого из элементов системы придется менять узел в комплексе. Это приводит к дополнительным затратам, к которым готовы не все автолюбители.
Недостаточная устойчивость к негативным воздействиям «химии» на дорогах, морозов, жары и так далее. Такие факторы приводят к снижению ресурса узла. И если от холодов способен спасти спирт, залитый в подушку, то от «химии» на дороге убережет только установка оригинальных и дорогих изделий.

Принципиальная схема пневмоподвески выглядит так.

Другая схема.

Пневмоподвеска на ВАЗ. Преимущества данной подвески

Тюнинг подвески ВАЗ

Пневмоподвеска — зачем нужно ее устанавливать?

Она даст вам по крайней мере пять важных преимуществ перед остальными автомобилями:

Адаптивность. Это преимущество пневмоподвески даст возможность настраивать жесткость, клиренс и максимальную нагрузки на ось. Замена стандартных пружин на заниженные не всегда дают нужный результат. Пневмобалоны дают куда более широкий диапазон оптимальных настроек.
Управляемость. Особенностью пневмоподвески является то, что чем больше сжимаются пневмобаллоны, тем жесткость становится выше. Если нужно улучшить управляемость автомобиля, то дополнительно устанавливают спортивные амортизаторы и жесткие стабилизаторы поперечной устойчивости.

Настраиваимость. У каждого автомобилиста свое мнение как автомобиль должен ехать и управляться. Для его осуществления как раз подойдёт пневмоподвеска на ваз, ведь установка не потребует замены каких либо деталей подвески. Изменяя давление в системе можно добиться более мягкой или более жесткой подвески.
Индивидуальность. Главный плюс пневмоподвески на ваз это возможность эффективного изменения клиренса в очень широких масштабах. Можно из салона максимально занизить клиренс автомобиля, как у спортивных авто или настроить в среднее положение или максимально поднять.

Практичность. Пневмоподвеска на вашем ВАЗе позволит загрузить автомобиль «доверху» без ущерба комфорту и безопасности пассажиров автомобиля и окружающих. Очень часто «пневматику» ставят на микроавтобусу и легкие грузовики для перевозки грузов большой массы.
