Крепление запаски на прицеп своими руками

Как сделать калитку под запаску своими руками

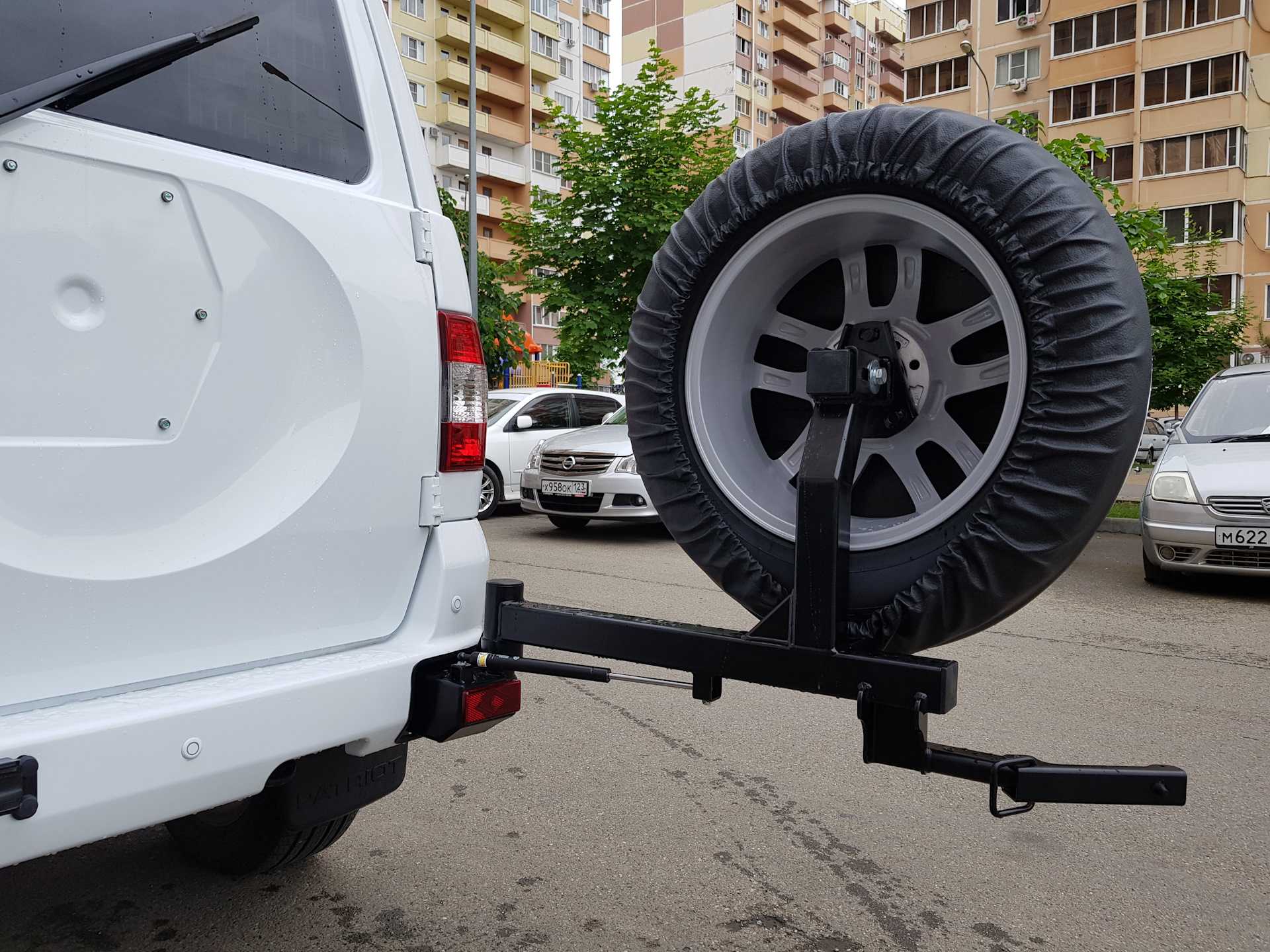

Вариант калитки

Данное изделие можно сделать, имея навыки, материалы, инструмент и сварочный аппарат. Самый простой способ изогнуть трубку из металла на трубогибе, потом приварить шарниры и перемычку. Колесо крепится на болты

Важно сделать проставку:

Взять квадратную трубку 2,5х2,5 см, сделать из нее квадрат по габаритам калитки под запасное колесо.
Просверлить 4 отверстия, чтобы они совпадали с отверстиями в кронштейне.
Потом взять коврик из резины для АКБ от ВАЗ-2106 или АЗЛК-2141.
Посадить коврик на суперклей – это защитит от царапин. Потом лезвием все лишнее срезать и прикрутить калитку вместе с проставкой к фаркопу.

Проставка сварена и имеет достаточно большую площадь, нагрузка распределяется равномерно.

Внимание!
Канистры в запаски можно купить в специализированном магазине. Канистра размещается внутри шины – это удобно.

Как снять запасное колесо

Не многие знают, как снять запаску. Если колесо на ключе и секретке, то маленький ключик предназначен для чехла, а вариант для замка зажигания поможет открутить запаску. Также на некоторых моделях в багажном отсеке присутствует специальный мини-люк. Вот в нём и располагается домкрат и конструкция из двух элементов-приспособлений для того, чтобы достать или убрать колесо.

Также ключ может располагаться в ящике подножки, со штырем на конце: его вставляют в отверстие до упора. Далее его следует прокрутить до зацепления, аккуратно по часовой стрелке отпустить. Теперь можно снимать. Такая деталь на тросе и с пружиной. Запасное колесо лежит под авто.

Запаска спасает в экстренных ситуациях. Поэтому будет правильно укомплектовать авто запасными шинами по сезону. С выбором всегда поможет менеджер специализированного магазина. Без «пятого колеса» ездить нельзя: от форс-мажора сегодня не застрахован никто.

Противоугонный кожух Safety — это самая эффективная защита прицепа от угона и несанкционированног..

Рампа алюминиевая прямая AL-KO Compact 1500x225x40 мм — качественное и недорогое решение для погр..

Рампа алюминиевая прямая AL-KO Compact 2000x225x40 мм — качественное и недорогое решение для погр..

Механическая противоугонка для прицепа. Блокирует возможность снять прицеп с Вашего фаркопа ьез в..

Кронштейн запасного колеса Пластина для запасного колеса. Подходит к прицепам МЗСА и устанавливаетс..

Кронштейн запасного колеса. Универсальное крепление запасного колеса на дышло прицепа. Оцинкованна..

Кронштейн крепления лебедки бортового прицепа Лебедка Ермак 450 кг в комплекте. ..

Антискользящее покрытие Super-Glides для загрузочной платформы. Используются для защиты пола приц..

Защитный буфер Soft Dock, выполненный из мягкой амортизирующей резиновой смеси, отлично защищает ..

Держатель подходит как для пластиковых, так и для стальных упоров серии UK36. Предназначен для на..

Стальной противооткатный упор UK36St предназначен для предотвращения самопроизвольного движе..

Устройство Safety Universal — это противоугонный универсальный фиксатор с замком. Совместим со вс..

Противоугонное устройство ALBE Safety Box это универсальный защитный механизм, который надежно за..

Конструкция опорного колеса

Прежде чем приступать к установке, не мешало бы разобраться в строении приспособления и принципе его работы.

В первую очередь по конструкции их подразделяют на два вида:

Механические — основаны на двух вложенных друг в друга трубах. Опора удерживается за счет внутренней трубки, внешнюю устанавливают к оглобле или дышлу автоприцепа. Внутренняя часть является подвижной в пределах вертикальной плоскости. Это задумано специально для того, чтобы можно было настраивать высоту в зависимости от текущей необходимости.
Автоматические — имеют два основных состояния: при перемещении колесо может складываться, и тем самым не мешать при езде, а в состоянии покоя оно распрямляется и становится поддерживающей опорой для всей конструкции.

Строение приспособления достаточно простое: винтовой домкрат зафиксирован вместе с подкатным колесом на дышле и скреплен поворотными хомутами, обеспечивающими дополнительную подвижность конструкции.

Наиболее актуальные модели — колеса, располагающиеся на ровной вертикальной опоре, которую легко получается перемещать вверх-вниз. Для придания удобного положения, их фиксируют винтами, и конструкция никуда не двигается.

К другим разновидностям подкатных колес относят:

съёмные — снимаются и монтируются, в случае, когда необходимы;
складные — в рабочем состоянии обеспечивают опору, а при движении ее собирают для того, чтобы она не мешала при езде.

Все это учитывается при установке колеса на легковой прицеп.

Опорное колесо, установленное к дышлу

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Необходимые материалы

Для того, что бы собрать хороший прицеп, нужно в первую очередь детально изучить чертеж. Хорошая ориентированность в предстоящей работе – это уже половина дела.

К тому же, знание чертежа позволит намного лучше сориентироваться в предстоящей работе, и возможно, облегчит работу над некоторыми сложными узлами, как например шарнир, соединяющий мотоблок с прицепом. Всегда лучше знать наперед, с чем придется столкнуться.

Что же касается самых удачных вариантов конструкции, где минимизированы расходы материалов, а схема доведена до идеала, это прицепы для мотоблока «Нева» своими руками, чертежи которых очень распространены в сети.

Что же касается необходимого инструмента и материалов, которые понадобятся для изготовления прицепа, самые необходимые, без которых невозможно обойтись, это:

Колеса. Подойдет любые, большого диметра. Это могут быть как колеса от мотоколяски, так и автомобильные.
Ось. Очень хорошо, если ось будет вместе с родными колесами. В таком случае, не понадобится их дополнительная настройка.
Лонжероны поперечного типа. Это самый обычный уголок, размером 40*40, толщиной 4 миллиметра – он подойдет идеально.
Лонжероны продольного типа, для которых нужен такой же уголок.
Корпус продольного шарнира. В этом случае лучше всего подойдет труба 58*4 миллиметра. Брать больше не стоит, поскольку она будет просто более тяжелой, но никак не повлияет на прочность конструкции.
Усиливающая поперечина. Это тот же железный уголок 40*40, толщиной 4 миллиметра.
Подкосы заднего типа – труба размером 50*25.
Подкосы переднего типа – аналогичная труба.
Стойки, на которых будет крепиться сидение.

( 2 оценки, среднее 4.5 из 5 )

Специальные кронштейны

В комплекте покупного кронштейна уже имеются болты, держатели и заводские прижимы. Также подробная инструкция с рисунками.

Выбирая модель, следует учитывать размер своего прицепа и его форму. Тогда установка не займет длительного времени, достаточно следовать указаниям производителя. Механизм фиксации в основном винтовой.

Главное условие — V-образное дышло, обеспечивающее необходимое пространство креплению запаски. Осуществляется без ущерба самой конструкции прицепа и его ездовых свойств.

Будет легко перевозить запасное колесо с 13 радиусом или больше. Обычно устанавливается внизу, впереди кузова. Запаску видно со стороны и легко достать, когда необходимо.

Количество кронштейнов и их вместимость правилами ПДД не ограничивается, водитель может возить вместо одного — 2 одинаковых колеса или 4. Если сумеет их грамотно прикрепить по корпусу прицепа.

Важно надежно закрепить корзину, это вид навесного оборудования. При движении транспорта она не должна болтаться или мешать.

Есть модели для 1 или 2 запасок

Где купить

Приобрести кронштейны или корзины под запаску можно с рук или у производителей. Если сам прицеп также покупной, лучше посетить магазины, где продаются комплектующие детали к ним, например, магазины «Спутник». Там учитываются размеры модели и есть специальное место размещения кронштейна.

Дешевле обойдется приобретение подержанной конструкции, такие вне зависимости от размеров стоят в пределах 10 000 рублей. Изготовление на заказ дороже, 10 000 — 15 000 у мастера, показав ему свой прицеп для замеров с запасным колесом.

Готовое изделие отлично подойдет прицепам любой марки, таким как МАЗ, «Шмитц» или «Кегель».

Для чего используются опорные колёса

Установив подкатное или опорное колесо на свой легковой автомобильный прицеп, вы сможете получить ряд дополнительных преимуществ.

Ключевым назначением выступает обеспечение опоры и способность перемещать одноосный прицеп без участия самого автомобиля, избегая риска его опрокидывания. Если на автоприцепе будет присутствовать такое колесо, для перемещения поднимать переднюю часть ТС, прикладывая внушительные физические усилия, не придётся.

Можно выделить несколько главных задач и преимуществ подкатного или опорного колеса:

дополнитенльный комфорт при использовании прицепа, поскольку его можно завезти и выкатить из гаража без машины;
колесо позволяет намного проще и быстрее выполнить соединение прицепа с фаркопом на автомобиле;
поднимать автоприцеп можно путём изменения высоты расположения опорного колеса;
с ним эксплуатация прицепа становится более безопасной;
при случайном отсоединении от фаркопа прицеп остаётся с дополнительной опорой, уменьшается риск повреждения дышла.

Прежде чем покупать или собирать самостоятельно подкапотное колесо, стоит изучить особенности конструкции и немного разобраться в сути устройства.

Конструктивно их можно разделить на 2 типа.

Механические. Создаются на основе двух трубок, которые вкладываются друг в друга. К внутренней трубке фиксируется опора, а внешняя монтируется на дышло прицепа. Внутренняя часть может перемещаться в вертикальной плоскости, чтобы регулировать высоту.
Автоматические. Могут переключаться в 2 состояния. При езде колесо складывается, дабы не препятствовать движению. При остановке происходит выпрямление, и прицеп получает дополнительную опору.

При выборе конструкции следует ориентироваться на то, в чём нуждается конкретный автомобилист.

Изучая конструктивные особенности, стоит выделить такие разновидности подкатных колёс.

Съёмные. Они монтируются и демонтируются с прицепа по мере необходимости.
Складные. Они при установке принимают своё рабочее положение и дают прицепу опору. При движении опору складывают, тем самым она не мешает перемещению.

Самыми распространёнными пока остаются модели опорных колёс, которые находятся на прямой вертикальной опоре, перемещаемой вверх и вниз, и фиксируются в требуемом положении с помощью винтов.

При выборе подкатного колеса обязательно нужно отталкиваться от параметров грузоподъёмности. В основном они находятся в диапазоне от 150 до 500 кг.

Для прицепов до 750 кг. вполне достаточно иметь грузоподъёмность опорного колеса в 150 кг.
При грузоподъёмности прицепа от 1 до 2,5 тонн колесо лучше брать с нагрузкой около 300 кг.
Для автоприцепов, способных тащить порядка 4 тонн груза, подкапотные колёса должны иметь грузоподъёмность 500 кг.

Убедитесь, что конструкция рукоятки предусматривает наличие опорного подшипника, поскольку это заметно увеличит срок службы подкатного колеса. И не последнюю роль играет само колесо, выполненное из прочной и устойчивой к износу резины.

Как снять запасное колесо

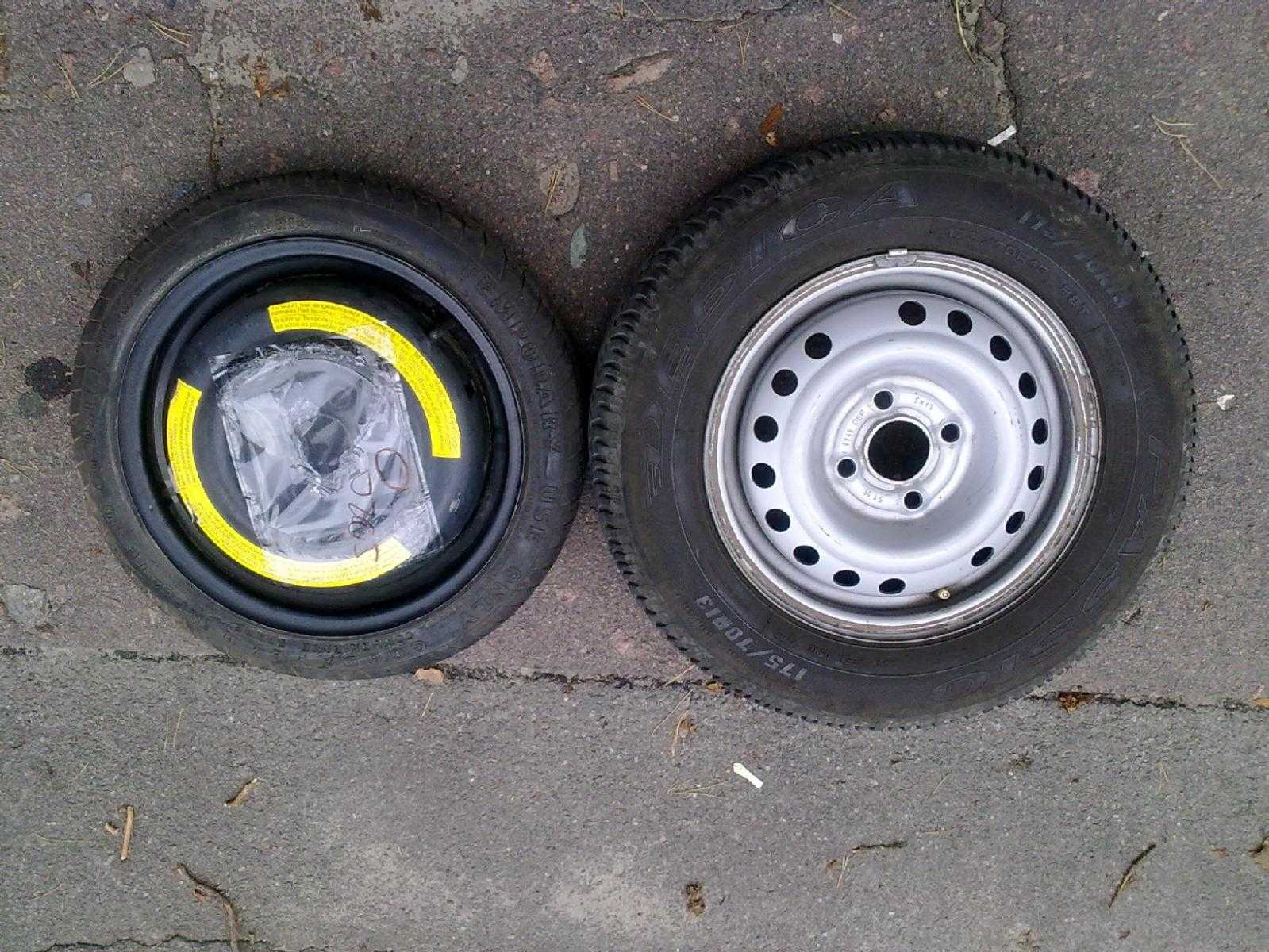

Снятое колеса

Передвижение на запаске

Как ездят на запаске

Многих интересует, можно ли ездить на запасках. Некоторые производители оснащают свои авто полноразмерными запасными колесами. Они, естественно, весят больше спэйссейверов и занимают значительное количество места в транспортном средстве, но зато наиболее надежные. Они долговечнее, чем докатки. В таких изделиях может быть иной протекторный рисунок либо не такой, как у стандартных покрышек состав резины. Это может оказывает влияние на маневренность и безопасность при движении.

Несмотря на то, что «пятые» колеса наиболее долговечны, они первостепенно нужны только для того, чтобы доехать до шиномонтажки. Любой вид таких изделий предназначается для создания возможности передвигаться дальше и как можно оперативнее сменить проколотую резину. Эта мера временная. Хотя стандартные модели могут смотреться точно так же, как и все остальные на авто.

Внимание!
Колеса машин являются вещью, которая «соединяет» водителя и попутчиков с трассой, поэтому никогда не надо игнорировать безопасность.
