3 ошибки, из-за которых быстро «умирают» шаровые опоры

Замена шаровой на Renault Logan.

Владельцам этой марки авто рекомендуется заменять не только шаровую опору, но и одновременно нижний рычаг подвески (здесь, писал на эту тему). Делается эта процедура в результате износа или повреждения узла. Для проведения операции необходимы:

  • Молоток.
  • Плоская отвертка.
  • Торцевой ключ — размерность 30.
  • Ключ размерности 13.
  • Рожковые ключи на 16 и 18.
  • Две трубы разного диаметра.
  • Брусок.

Основные шаги процесса.

  1. Автомобиль вывешивается, либо с помощью домкрата поднимается его передняя часть, авто устанавливается на опоры.
  2. Снимается колесо.
  3. Снимаются гайки верхнего и нижнего болта, а также соединительная тяга.
  4. У стойки стабилизатора поперечной устойчивости выкручивается гайка, затем вытягивается болт.
  5. Удаляется болт шаровой.
  6. Вытягивается палец из корпуса поворотного механизма.
  7. Снимаются болты сайлентблоков, как переднего, так и заднего.
  8. Демонтируется нижний рычаг подвески.
  9. Старая шаровая опора удаляется. Для этого с узла снимается резиновый чехол и металлическое фиксирующее кольцо. В конце опора выбивается при помощи молотка (подробнее на видео).
  10. Новая шаровая устанавливается так, чтобы ее зубцы вошли в пазы шлица.

Сборку механизма проводить в обратном порядке.

Какие шаровые опоры ставить на Лада Веста

Выбор шаровых для Весты пока не особо впечатляет. Существует несколько известных компаний, есть несколько новых, к которым особого доверия пока нет. Тем не менее заводские опоры имеют каталожные номера 8450006741 левая и 8450006742 правая. При этом за родную деталь придется заплатить в пределах $12 за штуку. Есть ряд аналогов:

  • Fenox, BJ11021/BJ12021 (прав/лев), Беларусь, цена $6,5, качество ниже среднего;
  • Pilenga , артикул TSP3177 , цена $3, ни одного отзыва;
  • Kroner, K330119/K330119 , цена $3,2 штука;
  • TRT, RS8026RL , Турция, пара, цена 10 долларов;
  • AT, AT6741845BJ/AT6741945BJ , цена $5 за штуку;
  • БелМаг, LH/RH , цена $6 штука.

Запрессованная в подвеску

Существует такие типы крепления, где не используются болтовые соединения. В них шаровая опора запрессована в подвеску. Такой «финт» сделан, чтобы автовладельцы не меняли только один шарнир, а весь рычаг в сборе с ним. Так выходит дороже, можно дополнительно заработать на запасных частях. Местные «Кулибины» научились их менять, выпрессовывая.

На разных моделях автомобилей он снимается по-своему, описывать в этой статье все варианты нет смысла. Разберем основные этапы.

  1. Срываем и откручиваем гайку, которой притянут палец к ступице;
  2. Для выпрессовки шарнира используем съемник. Если нет специнструмента, берем монтировку и оттягиваем рычаг вниз, создавая напряжение на пальце. Молотком аккуратно и четко бьем по конусу поворотного кулака (не по рычагу), палец должен вылезти.
  3. Демонтируем нижний элемент подвески.

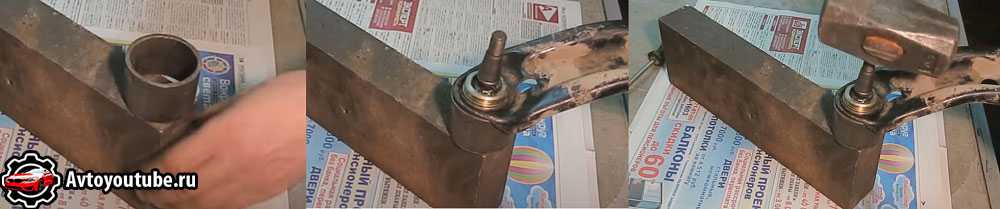

Теперь нужно выбить шаровую из него. Воспользуемся шлицевой отверткой. Убираем стопорное кольцо с защитного кожуха и опоры. Поддеваем их, вытаскиваем по очереди.

Чтобы выбить, используем проставку большего диаметра, чем размер шарнира . На неё ставим рычаг, сверху по пальцу детали, а не руки, бьем молотком. Она должна выбиться. Главное – не повредить «лопух» и посадочное место, в противном случае после замены, шаровая опора не запрессуется в рычаг, или станет на перекос, или появиться люфт.

Новую деталь осматриваем, снимаем пыльник и проверяем количество смазки под ним. При необходимости добавляем её.

Переворачиваем рычаг, вставляем опору в свое гнездо. Чтобы запрессовать её обратно, нужно подобрать оправку подходящего диаметра. Бить по нижней части детали нельзя, разрушиться вкладыш. Можно воспользоваться накидной гайкой, чтобы её внутренний диаметр был по размеру упора шаровой. То есть, удар должен приходиться только на края новой детали.

Запрессовываем шаровую таким образом, чтобы она «садилась» равномерно, не было перекосов. При необходимости поправляем оправку и бьем по другой стороне, чтобы выровнять её.

Устанавливаем стопорное кольцо, фиксирующее шарнир в элементе подвески. Надеваем пыльник и фиксируем его своим стопором.

Установка производиться в обратном порядке. Здесь могут быть свои нюансы у каждой модели авто.

Замена

Замена производится довольно просто, если следовать ниже приведенной пошаговой инструкции. Для более легкого и беспроблемного проведения работы необходимо заранее подготовить нужный инструмент.

Необходимый инструмент:

  • Накидной ключ или головка на 17 и 19мм;
  • Трещотка или вороток;
  • Молоток и монтировка (лучше использовать съемник);
  • Съемник;
  • Домкрат;
  • Проникающая смазка WD-40;

Пошаговая инструкция

Первым делом ставим автомобиль на ручной тормоз и выставляем упоры под задние колеса автомобиля.

Поднимаем автомобиль домкратом и снимаем переднее колесо.

Откручиваем два болта крепления шаровой опоры головкой на 17мм;

Откручиваем палец крепления шаровой опоры к поворотному кулаку головкой на 19мм;

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто.  Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый.  Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

  • восстановление с разборкой;
  • ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80  тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к  закачке через выполненное заранее отверстие ­жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии.  На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

Проверка исправности шаровой опоры

Если владелец ВАЗ 2106 заподозрил неисправность шаровой опоры, но не знает, как это проверить, перечислим несколько простых способов диагностики. Вот они:

  • проверка на слух. Это, пожалуй, самый простой способ диагностики. Всё, что для этого требуется — напарник, который поможет раскачать машину с заглушённым мотором вверх и вниз. При раскачивании следует прислушаться к звукам, которые издаёт подвеска. Если из-за колеса отчётливо слышится стук или скрип — шаровую опору пора менять;
  • проверка на наличие люфта. Тут тоже без напарника не обойтись. Одно из колёс автомобиля приподнимается с помощью домкрата. Напарник садится в кабину и до упора выжимает педаль тормоза. Автовладелец в этот момент раскачивает колесо сначала в вертикальной, а затем в горизонтальной плоскости. При зажатых тормозах люфт чувствуется сразу. И если он есть — опора нуждается в замене;

    Колесо следует поддомкратить и покачать вверх и вниз

  • проверка износа пальцев. В самых поздних моделях ВАЗ 2106 устанавливались шаровые опоры с особыми диагностическими отверстиями, заглянув в которые можно определить, насколько изношен шаровый палец. Если износ пальца составляет 7 мм и больше, опору следует заменить.

Признаки неисправности

Простота конструкции обеспечивает шаровой опоре достаточную надежность, но и у нее есть свой ресурс работы, причем зависящий от условий эксплуатации авто.

Значительные ударные нагрузки, которые возникают при движении по неровностям, способны достаточно быстро износить данный элемент подвески.

В целом же срок службы шаровой опоры может варьироваться от 15 до 150 тыс. км, все зависит от аккуратности вождения и дорог, по которым авто эксплуатируется.

При значительном износе данного элемента, начинают проявляться определенные признаки, указывающие на потребность в замене:

  • Стук со стороны подвески при передвижении по неровностям;
  • Виляние авто при движении;
  • Неравномерный износ резины колес.

Увеличение усилия на руле, дополнительно сопровождающееся скрипом со стороны подвески;

Эти признаки являются последствием критического износа шаровой опоры, сопровождающегося увеличением зазора внутри элемента.

Если своевременно не произвести восстановительные работы и продолжать эксплуатировать авто, в конечном итоге это приведет к выскакиванию пальца из корпуса – ступица рассоединиться с подвеской, колесо уйдет вбок и авто «приземлится» на кузов. В итоге ремонт будет очень дорогостоящим.

При проявлении признаков, указывающих на износ опоры, следует провести проверку состояния, чтобы выявить, что стало причиной появления – шаровая или другие элементы подвески.

Как сделать съемник шаровых опор своими руками

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте

Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса

Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Несмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки

Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

Реклама:

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Реклама:

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Как снять шаровую

Замена шаровой опоры может обернуться достаточно сложным процессом, если элемент долгое время не снимался и уже успел «прикипеть». Отличными помощником при ремонте своими руками станет съемник шаровой опоры.

Существует масса вариантов исполнения данного приспособления. К примеру, наставка с концом в форме вилки. Съемник залаживается между рычагом и ступицей, а затем забивается молотком до тех пор, пока шаровая не выскочит из посадочного места. Минусом такой конструкции является риск повреждения пыльника.

Другие варианты для создания разъединяющего усилия используют резьбу. Если шаровая прикипела достаточно сильно, и даже большого усилия недостаточно для снятия, можете ударить молотком в место около крепления шарнира к поворотному кулаку.

Выбирая съемник, обратите внимание на размеры последнего и пространство, которое свободно около опоры вашего автомобиля. Удачно подобранный съемник шаровых можно использовать еще и для снятия рулевых наконечников.

Опора с заклепками

Если на вашей машине никогда не производилась замена шаровых опор, скорее всего, точки крепления к рычагу будут исполнены в виде заклепок. Для того чтобы снять такую шаровую, нужно высверлить заклепки или срезать их болгаркой. При высверливании будьте аккуратны, дабы не расширить отверстие в рычаге подвески.

Порой проделать такую процедуру, не снимая рычаг, крайне сложно. К тому же удалить заклепки будет проще, если закрепить рычаг в удобном для работы положении.

Инструменты

Замена шаровой опоры своими руками будет рассмотрена на примере Daewoo Sens. Пример достаточно показателен, поскольку практически идентичное строение подвески имеют Daewoo Nexia, Opel Vectra A, Astra F, Kadett.

Для ремонта вам потребуются:

  • домкрат;
  • противооткатные упоры для колес, а также страховочные подпоры для авто;
  • съемник шаровых; шуруповерт, сверла либо болгарка, если шаровая опора на заклепках;
  • баллонный ключ для снятия колес;
  • ключ и головка на 17 либо 2 ключа на 17 для откручивания болтов крепления опоры;
  • пассатижи для снятия фиксирующего зажима верхнего крепления шарнира.

Замена шаровой опоры

Замену опоры рекомендуется выполнять с обеих сторон одновременно, это повышает безопасность. Замена шаровой опоры с одной стороны, может ускорить износ опоры со второй.

Автомобиль устанавливают на ровную поверхность. Заднее колесо необходимо застопорить при помощи упора, ослабить гайки крепления колеса, а затем при помощи домкрата поднять необходимую сторону машины. Снять колесо и повернуть руль до упора в сторону, на которой выполняется замена.

Вначале проводят замену верхней шаровой опоры. Для этого берут ключ на 22, откручивают стопорную гайку, которая находится в поворотном кулаке. Палец шаровой опоры имеет конусную форму. По этой причине данная опора в кулаке запрессована весьма плотно. Потребуется съёмник, специально предназначенный для шаровых опор, чтобы можно было извлечь из места посадки палец.  Заменой съёмника может стать тяжёлый молоток. Им резко бьют по цапфе, относящейся к поворотному кулаку, в то место, где находится палец. Но таким методом можно повредить цапфу. После того, как палец будет выпрессован, нужно открутить 3 болта, которыми опора крепится к рычагу. Если в ходе вращения пальца не требуется прилагать лишних усилий, можно сделать вывод, что всё сделано верно. Следует выполнить аналогичные действия с нижней опорой.

При установке новой шаровой опоры, следует обратить внимание на достаточное количество смазки ниже пыльника. Чтобы не пришлось проводить вынужденное повторение работ

Закрепляем на рычаге опору, вставляем в цапфу палец, затягиваем гайку. Затем можно установить на место колесо. После этого приступаем к аналогичным работам с другой стороны.

Заменив шаровые опоры машину необходимо отогнать на СТО для проверки углов установки.

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

  • Появление глухого стука в процессе проезда неровных участков на дороге.
  • Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
  • Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
  • Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
  • Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта.

Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Артикул и стоимость хороших аналогов родных шаровых опор ВАЗ 2107 от сторонних производителей

Качество оригинальных шаровых отличается от партии к партии. Возможно приобретение как хорошей опоры, так и откровенного хлама. Поэтому многие автовладельцы сомневаются какие лучше поставить ШО. Они часто отказываются от покупки оригинала в сторону изделий от сторонних производителей. Наилучшие аналоги родных шаровых представлены в нижеприведенных таблицах.

Таблица — Хорошие аналоги шаровой 2101029040828

Производитель Артикул Примерная стоимость, рубль
TRW JBJ250 520-600
Lemforder 3731501 590-710
Delphi TC204 370-450
Monroe L0704 440-530
CTR CBFI4 510-630

Таблица — Рекомендуемые альтернативные варианты опоры 21010290419286

Производитель Артикул Примерная стоимость, рубль
Moog LABJ0392 360-420
Profit 23010098 260-300
Denckermann D110135 250-315
Lemforder 37320 330-425
Delphi TC203 395-450

Когда необходима замена шаровой опоры без съемника

Определить проблемы с данным узлом можно, диагностику автомобиля в ближайший автосервис или самостоятельно. В первом случае на диагностическом стенде будет выполнена полная проверка ходовой части. Во втором случае придется пользоваться старым методом. Необходимо приподнять домкратом автомобиль так, чтобы колесо висело в воздухе. Затем руками пошевелить его, чтобы выявить люфт. Если он имеется, необходимо снимать шаровую для осмотра и возможной замены. Данный узел не подлежит реставрации, а потому просто меняется на новый. После демонтажа, необходимо зажать корпус изделия в тиски и пошевелить палец под максимально возможным углом. Если он легко качается, значит узел необходима замена шаровой.

Зачем их менять

Частой причиной замены является их выход из строя. Визуальные признаки износа шаровых опор описывать здесь не буду, подробно рассматривал в прошлой статье, ссылка выше. Будем считать, что они уже проявились на автомобили и так ездить не комфортно и местами даже опасно – можно потерять колесо на повороте.

Вторая причина – срок эксплуатации и качество дорожного покрытия. У каждой детали есть свой период гарантированной работы, заложенный заводом-изготовителем. Это время может сократиться, если вовремя их не обслуживать. Как продлить срок эксплуатации шаровых, я подробно разберу в следующей статье.

Третья причина – желание быть уверенным, что доедешь до места назначения

Если собираетесь ехать на дальнее расстояние и знаете, что давно не делали ТО подвеске и ходовой, то самое время уделить пристальное внимание шаровым, чтобы они в пути не преподнесли сюрприз. Делаем диагностику и если есть малейшие признаки неисправностей, то меняем шаровые опоры

Замена своими руками

Последовательность необходимых для замены своими руками работ:

  1. установите противооткатные упоры;
  2. поддомкратьте автомобиль, зафиксировав его страховочными подпорами;
  3. открутите колесо;
  4. снимите фиксирующую скобу верхней точки крепления, если таковая предусмотрена;
  5. используя ключ на 17, отверните гайку верхнего крепления шарнира к поворотному кулаку;
  6. зафиксируйте болт, использующийся для крепления опоры к рычагу, с помощью ключа на 17. Затем головкой на 17 либо ключом аналогичного размера отверните болты, расположенные снизу рычага. Таким способом открутите все 3 точки крепления;
  7. выдерните ступичный узел и шаровую опору с посадочного места в рычаге. Теперь вы сможете повернуть «кулак» для более удобной  работы со съемником;
  8. установите съемник, дабы вытащить палец шаровой из посадочного конуса в поворотном кулаке.

Установка

Перед монтажом нового шарнирного элемента, убедитесь, что поверхность посадочного конуса чистая. Установка осуществляется в обратном к снятию порядке

Обратите внимание на расположение болтов и гаек. В случае с Дэу Ланос головка болта располагается сверху, а болт снизу рычага

При покупке мы рекомендуем отдать предпочтение изделиям, которые комплектуются гайками с резиновыми вставками. Такое конструктивное решение препятствует самопроизвольному откручиванию гайки. Если вы не уверены в добросовестности завода-изготовителя новой шаровой, снимите пыльник и добавьте смазки. Можно использовать солидол либо литол. Но не переборщите, так как слишком большое количество густой смазки может привести к разрыву пыльника.

В некоторых случаях замена шаровых опор необязательна, так как они поддаются восстановлению. Для владельцев редких авто – это может быть актуальным решением. Следите за состоянием пыльника. Его можно менять отдельно, при этом в некоторых случаях использовать можно даже пыльники от старых рулевых наконечников.
