Замена заднего ступичного подшипника приора своими руками

Замена ступичного опорного подшипника Приора

Во время движения в районе переднего или заднего колеса может раздаваться неприятный треск. Обычно во время поворота он исчезает. Такое поведение ходовой части говорит о том, что ступичному подшипнику требуется замена. Неисправность случается практически у каждого автомобиля, который уже пережил большой пробег. На состояние подшипника передней или задней ступицы также влияет и манера вождения. Замена проходит довольно просто, но автомобилисту придется осуществить снятие стойки, а затем вести Приору на развал-схождение. Не хотите лишних затрат? Тогда читайте, как проводится замена ступичного подшипника без демонтажа стойки и последующего «развала».

Подготовка к работе

Этот процесс лучше всего проводить при свете, если речь идет об улице. Подшипник представляет собой миниатюрный компонент. Будет идеально, если вы загоните Приору на смотровую яму. Разбирать мы будем деталь передней ступицы, так как это сложнее, чем проводить ту же операцию с задней ступицей, тем более без снятия стойки. А теперь к инструментам:

Накидные ключи на 17, 19.
Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
Головка на 30, желательно, чтобы она была оборудована надежным воротком.
Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.
Смазка WD-40.

Лада Приора, как и другие легковые модели этой марки, относится к автомобилям с передним приводом. В передней части гораздо больше деталей, отсюда и более сложный процесс демонтажа подшипника. Задний опорный компонент ступицы снимается по такой же схеме, времени на него вам потребуется меньше, поэтому в инструкции описан задний опорный подшипник.

Замена подшипника

Начинается процесс с развальцовывания гайки ступицы, после этого можно сдернуть крепление. Разбирать нам придется практически всю ступицы, поэтому каждое крепление, которое нужно будет открутить, следует смазать WD-40; Процесс выпрессовки старой детали
Все соединения рекомендуется прочистить, если вы это делать не планируете, то скобку можно не снимать;
Переходим к тормозному диску. Если ваша Приора относительно новая, то его можно снять даже руками. Не получилось? Подвиваем диск подходящим инструментом и демонтируем; Отсоединяем тормозной диск, чтобы добраться до подшипника
Переходим к шаровой опоре, откручиваем крепления и снимаем ее. Рулевой наконечник демонтировать не обязательно, если вы уверены в его прочности;
При помощи съемника извлекаем ступицы из кулака. Скорее всего, она выйдет вместе с кольцом, а сам опорный подшипник развалится у вас на глазах. Это подтверждение, что его пора сменить; Проверяем, чтобы в креплении не осталось частей старой детали
После этого нужно еще проверить кулак съемником, возможно там остались куски материала, после этого процедура снятия считается законченной;
Теперь можно переходить к установке новой детали. В первую очередь помещаем стопорное кольцо в кулак – делать это нужно с внутренней стороны. Берем съемник и загоняем новый компонент;
Работу нужно выполнять аккуратно, бить по новым деталям не рекомендуется. Запрессовка выполняется при помощи съемника; При помощи съемника запрессовываем новый ступичный подшипник
Закрываем деталь наружным кольцом, основная часть работы выполнена, осталось собрать узел в обратном порядке, не забудьте зачистить и смазать все соединения.

Какие лучше подшипники ставить на Приору?

Как проходит замена без демонтажа стойки, вы уже разобрались. Но у некоторых владельцев Лада Приора возникает вопрос, а что лучше подобрать – штатную деталь или альтернативную. Самое главное, чтобы это был шариковый компонент, роликовые не такие долговечные. Если варианта для Лада Приора в магазине не оказалось, то лучше взять деталь для Калины. Некоторые автомобилисты рекомендуют покупать более дешевые подшипники на «десятку», но лучше искать более современные варианты.

Видео по замене подшипника ступицы на Приоре ниже.

ЗАМЕНА ПОДШИПНИКА ПЕРЕДНЕЙ СТУПИЦЫ

ЗАМЕНА ПОДШИПНИКА ПЕРЕДНЕЙ СТУПИЦЫ

В ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки. При выпрессовке ступицы подшипник разрушается, поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника.

Для запрессовки подшипника ступицы используйте оправки соответствующего размера из набора. При отсутствии оправок можно воспользоваться кольцами старого подшипника.

Для запрессовки подшипника ступицы используйте оправки соответствующего размера из универсального набора для замены подшипников. При отсутствии оправок можно воспользоваться кольцами старого подшипника.

Вам потребуются: съемник подшипников, съемник стопорных колец, бородок, молоток.

1. Ослабьте затяжку гайки ступицы переднего колеса (см. «Снятие и установка приводов передних колес» ).

2. Ослабьте гайки крепления колеса, поднимите переднюю часть автомобиля

и установите ее на опоры. Снимите колесо.

3. Снимите суппорт переднего тормозного механизма (см. «Замена суппорта переднего тормозного механизма» ).

5. Отсоедините от поворотного рычага наружный наконечник рулевой тяги (см. «Замена наружного наконечника рулевой тяги» ).

7. Отверните гайку ступицы и снимите поворотный кулак в сборе со ступицей.

Для того чтобы не повредить внутренний шарнир привода колеса, зафиксируйте привод, например, закрепив его проволокой к поперечине передней подвески.

8. Зажмите поворотный кулак в тиски, как показано на фото…

9. …и выбейте ступицу из кулака молотком, используя оправку подходящего диаметра.

10. Снимите ступицу. Вероятнее всего, на ступице останется наружная половина внутреннего кольца подшипника.

После снятия ступицы подшипник к повторному использованию не пригоден, поэтому его надо заменить.

11. Универсальным съемником…

12. …снимите со ступицы наружную половину внутреннего кольца подшипника.

13. Снимите стопорное кольцо подшипника съемником стопорных колец.

14. Установите съемник подшипников, выпрессуйте…

15. …и извлеките подшипник из кулака.

16. При отсутствии съемника подшипник можно выбить ударами молотка, используя оправку подходящего диаметра, так как выпрессованный подшипник нельзя использовать повторно.

17. Очистите детали и смажьте внутреннюю поверхность гнезда кулака и наружную поверхность ступицы тонким слоем смазки Литол-24 или аналогичной.

18. Запрессуйте новый подшипник в корпус поворотного кулака доупора.

При запрессовке подшипника в корпус поворотного кулака усилие следует прикладывать к наружному кольцу подшипника, в противном случае подшипник будет поврежден.

19. Установите стопорное кольцо.

20. Запрессуйте съемником ступицу в подшипник доупора, установив под наружное кольцо подшипника опору.

Если при запрессовке ступицы не зафиксировать опорой внутреннее кольцо подшипника, то можно повредить подшипник.

21. При отсутствии съемника запрессуйте ступицу в подшипник до упора аккуратными ударами молотка через оправку, подперев подставкой внутреннее кольцо подшипника.

22. Установите на автомобиль поворотный кулак в сборе и все снятые детали в порядке, обратном снятию.

Нестареющая классика

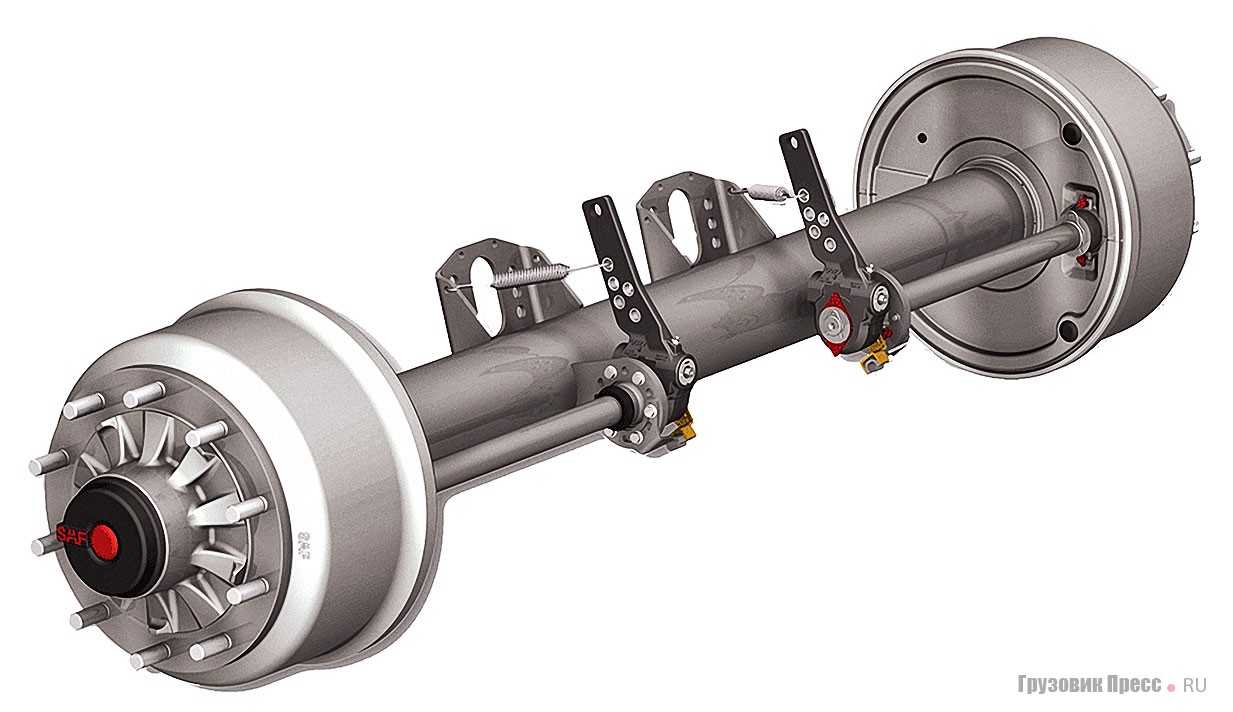

В ведущих задних мостах большегрузной техники подшипники, отвечающие за вращение колеса, являются неотъемлемой частью монолитной конструкции, они служат долго и особого внимания в процессе эксплуатации не требуют. Их заменой, как правило, занимаются при среднем или капитальном агрегатном ремонте. Гораздо чаще напоминают о себе ступицы передних колёс, а не ведущие оси.

«Пассивная» ступица в большинстве случаев устанавливается на цапфу. В этом случае часто могут применяться парные роликовые конические подшипники. Такая классическая конструкция знакома не одному поколению автомобилистов. Её преимущества заключаются в доступности ремонта: для полной разборки и сборки не требуется специнструмент. Недостаток ступичных узлов с коническими подшипниками в том, что узел требует периодической регулировки преднатяга подшипников, а через определённый интервал – полной разборки, промывки и заложения свежей смазки. Параллельно в этот момент заменяют и сальники.

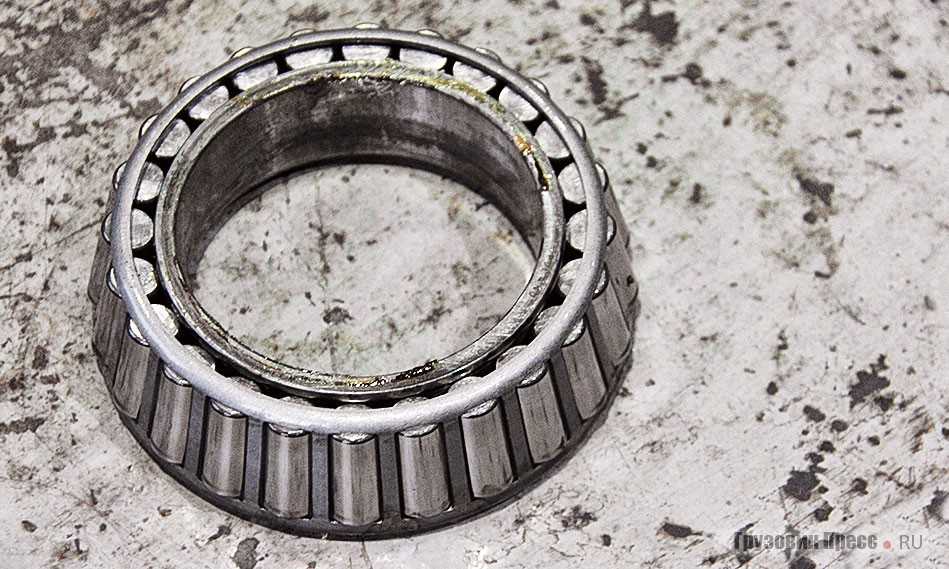

Для регулировки преднатяга конических роликовых подшипников используется два типа гаек: корончатая, которая стопорится шплинтом, или гайка с обминаемым пояском. Иногда конструкторы на левом борту предусматривают «обратную» резьбу, с направлением затяжки против часовой стрелки. Регулировка сама по себе не сложная, но требует определённого навыка. Перетянутый подшипник быстро выйдет из строя из-за перегрева, недотянутый начнёт усталостно разрушаться из-за ударных нагрузок. А для чуткого водителя люфтящие ступицы, особенно на передней оси, – вещь раздражающая.

Определение неисправностей ступичного подшипника —

В данной статье поговорим о возможных неисправностях ступичного подшипника.

Основные симптомы неисправного подшипника

При неисправном ступичном подшипнике будет сильный гул, как в самом салоне, несмотря на шумоизоляцию, так и с другой стороны. Находясь в автомобиле, сложно определить с какой стороны идет гул.
При сильном изнашивании подшипника будет заметно вибрацию руля. При большом износе разбивается постель подшипника и сферические элементы начинают ходить по окружности подшипника. Колесо, которое сидит жестко начинает, покачивается из стороны в стороны, образуя зазор. Если ступичный подшипник исправен, то у него должен отсутствовать люфт.

Машину будет склонять в ту сторону, в которой находится неисправный подшипник. Неисправный подшипник крутится плохо, начинает тормозить движение и из-за этого автомобиль начинает тянуть влево/вправо.

Диагностика

Для проверки автомобиля его необходимо вывесить на подъемник.

Затем проверяем зазор подшипника, покачивая колесо. Если есть зазор, то вам предстоит заменить ступичный подшипник. В большинстве современных автомобилей сейчас используются 2-рядные подшипники, и они идут без зазора.

Если зазор не обнаружен, то используем следующий метод. Заводим автомобиль, включаем передачу, разгоняем колеса, а затем глушим авто. Если подшипник загудел при небольших оборотах колеса, то подшипник неисправен.

Причин вышедшего из строя подшипника множество. Одна из главных причин – состояние автодороги. Плохое состояние дорог оказывает негативное воздействие на подвеску автомобиля. Также причинами служат: естественный износ ступичного подшипника, некачественная установка в автосервисах.

По подшипнику ни в коем случае нельзя стучать молотком!

В случае обнаружения неисправности ступичного подшипника необходимо обратиться в автосервис.

Chevy-Niva :: Просмотр темы — FAQ Ступичный узел c двухрядником грузовика IVECO от Fogpro

Подшипник Iveco на НИВУ

Аналогично может иметь влияние качество вновь приобретенных аналогв штатных подшипников. Проверка после случаев любого демонтажа. На этом этапе все готово для вполнения посдки кулака и ступицы.

Попытаться калибровочную пластину 56,3 поместить между заплечниками, как указано на схеме. Для опытных несет чисто консультативный характер.

Можно попытаться перед приработкой заменить уплотнительное кольцо цилиндров. Если поворотный рычаг снимается с болтов то оставляю его на машине.

От дополнительных сальников они отказались, мне объяснили это тем, что штатные сальники будут задерживать воду, но без них вода будет выходить при вращении колеса. Цена данного узла рублей комплект в сборе со ступицами. Расточка кулака Chevrolet Niva под нерегулируемые подшипники Расточенный кулак. Подшипник Ивеко слева и штатные справа.

Запрессовка подшипника в кулак Стопорное кольцо Прикладываем кулак к шрусу и немного туда сюда покачать Если подшипник прилег к шрусу то на обойме останутся такие следы. Обойма шруса если чистая можно нанести немного старой смазки из старого подшипника. Если следов не осталось то немного осаживаем пыльник шруса упором и молотком.

Он может не давать прилегать шрусу к обойме и потом при затяжке может подклинивать. Если все получилось то при повторном прикладывании кулака на подшипники появится отпечаток.

Кабель для прошивки ЭБУ ВАЗ своими руками

Она будет дополнительным барьером против проникания воды. Тут кому как удобно и как снялось.

Если поворотный рычаг снимается с болтов то оставляю его на машине. Если болты закисают то кулак снимаю вместе с рычагом и потом при помощи феншуя разбираю. Если снимали кулак с рычагом то собирается вместе с ним. Старые грязевые имели меньшуюю фуциональную конструкцию защиты, по сравнению с новыми. Оба варианта колец невзаимозаменяемые по форме.

ВАЗовская ступица это технологически сложная, дорогя деталь!

Подобные технолгии и металлы используются в деталях шасси в авиастроении. Естественно цены на подобные аналоги иногда более чем в 2 раза ниже ВАЗовских и более привлекательны для торговли и покупателя. Это естественным образом выдавило с рынка качественные конвеерные ступицы, среди которых остались только ступицы на 24 шлица!

Переделка ступицы на двухрядный подшипник

Хотите доработать Ниву, но располагаете небольшим бюджетом? Тогда покажем, как переделать передние ступицы на Ниве своими руками. Потребуется:

двухрядный подшипник от Москвича 2141 (каталожный номер: 2141-3103020), либо аналог Craft (артикул: CR4172370);
два стопорных кольца от этого же автомобиля (номер детали 366553-15).

А еще интересно: Как сделать усиленные привода на Ниву

Берем чертежи и обращаемся за услугами к токарю. Мастер должен расточить ступицу под посадку новых подшипников, расшлифовать поворотные кулаки и изготовит детали по схеме. Кстати, некоторые владельцы Нивы 4х4 также используют ступичный подшипник AUDI 74х40х74, в этом случаи протачивается только поворотные кулаки.

После того, как детали изготовят, останется только запрессовать двухрядный подшипник и выполнить обратную сборку уже нерегулируемых ступиц. По окончанию работ гайку ступицы затягиваем уже с большим моментом «от души». Регулировка их больше не требуется, можно забыть про гул и вой во время движения!

А вам приходилось сталкиваться с подобной доработкой ступицы Нивы? Оставляйте рекомендации и отзывы о своих вариантах модернизаций ВАЗ 2121, 2131. Напомним, отечественный внедорожник имеет и другие недостатки, которые тоже устраняются доработками. Найти интересующую информацию о машине также можно по содержанию.

Ключевые слова: передняя подвеска 4х4

Проблема штатных ступичных подшипников Нивы (ВАЗ 2121, 2131) в том, что в ходе эксплуатации автомобиля их нужно постоянно регулировать. Если этого вовремя не сделать, они выйдут из строя, создавая при движении вой или гул. Избавить себя от таких проблем можно путем установки нерегулируемых ступиц или двухрядных подшипников.

Ключевые слова: передняя подвеска 4х4

Читать новости о новой Ниве

Нерегулируемые ступичные подшипники на ниву
Как сделать усиленные ступицы на Ниву
Нерегулируемые ступичные подшипники на ниву
Нерегулируемые ступичные подшипники на ниву
Рулевые наконечники Нива Шевроле
Все про нерегулируемые ступицы и двухрядные подшипники на Ниву 4х4 » Лада.Онлайн
Как снять ступичный подшипник на ниве. Замена и регулировка переднего ступичного подшипника нива.
Как снять ступичный подшипник на ниве. Замена и регулировка переднего ступичного подшипника нива.

Ступица переднего колеса – что нужно знать об устройстве

Безусловно, от технического состояния деталей ходовки автомобиля зависит не только комфортное управление, но безопасность водителя, пассажиров и других участников движения. Наиболее важным элементом в конструкции ходовой части любого автомобиля, является ступица переднего колеса. Этот узел выполняет достаточно большой набор функций. В случае её поломки автомобиль передвигаться не может.

Каждый автолюбитель обязан регулярно проверять состояние ступиц, проводить техническое обслуживание, своевременно обращаться в сервис для устранения даже самых незначительных отклонений от нормы. Соответственно для того, чтобы контролировать, нужно знать, что контролировать. Собственно, это и есть ответ на недоумённый вопрос многих современных автовладельцев: а зачем мне нужно знать устройство ступиц колёс?

Для чего служат ступицы передних колёс?

На видео ступица переднего колеса Ваз 2101

Не требуется специальных познаний в устройстве автомобилей, чтобы понять, что назначение любой ступицы – это обеспечение возможности вращаться колесу при условии надёжного закрепления на оси (полуоси). На ступицу прикручивают диск колеса, а сама она имеет подшипник (или пару подшипников) благодаря которому оно вращается.

Функции ступиц передних колёс:

Итак, основная задача, которую обязаны выполнять ступицы передних колес, – это надёжное подвижное соединение колёсного диска и полуоси поворотного кулака.
Обеспечение возможности торможения – вторая функция детали. Безопасное управление автомобилем возможно лишь при наличии надёжной тормозной системы. Тормозной диск или барабан также закреплён на ступице переднего колеса.
Ступица передняя – наиболее важный элемент для переднеприводных автомобилей, так как через него передаётся вращательное движение колесу от полуоси ШРУСа (шарниры равных угловых скоростей). Для этого внутреннее отверстие имеет шлицы, в которые входит конец полуоси. Таким образом, третья задача ступицы – обеспечение возможности автомобилю двигаться, если привод приходится на передние колёса.

Современное авто – это целая система электронных датчиков, которые позволяют непрерывно получать множество информации, и обеспечивают безопасное вождение и движение авто. Свою роль в этом процессе выполняют и ступицы. В частности, в них устанавливают датчики, обеспечивающие работу антиблокировочной, антипробуксовочный и некоторых других систем.

Как устроена ступица переднего колеса?

Видео о том как заменить ступицу переднего колеса Как ни странно, но при столь насыщенном функционале ступица имеет достаточно простое устройство. Основные части узла таковы:

тело ступицы;
колёсные шпильки;
подшипники;
датчики.

Тело ступиц представляет собой монолитную деталь из прочного сплава, прошедшую токарную обработку. Ступицу следует рассматривать как единый комплекс со шпильками и подшипниками, так как зачастую, как правило, у основной массы производителей, они неотделимы друг от друга и меняются только в комплекте. Таким способом производители обеспечивают максимальную безопасность и надёжность этого узла ходовой системы автомобиля.

Поломки ступицы и методы их устранения

Определить неисправность ступицы переднего колеса достаточно просто. Единственная часть, которая подвержена активному износу – это подшипник. Подвесив на домкрате колесо, необходимо двумя руками подёргать его в разных плоскостях. Появление люфта указывает на необходимость ремонта.

Если ступица имеет пару конусных подшипников, как, к примеру, на классических ВАЗовский авто, то можно попробовать отрегулировать люфт с помощью ступичной гайки. В таких ступицах при максимальном износе подшипники просто заменяются новыми. Машины зарубежного производства и отечественные новинки могут иметь ступицы с подшипниками, которые не извлекаются. В таком случае меняется весь ступичный узел в сборе.

Третий способ, как снять подшипник

Если нет возможности применить первый способ, решая, как снять подшипник съемником, то используйте третий метод. Он потребует сноровки и применение силы, вспомогательных инструментов. Какая предусмотрена процедура действий?

Изучить особенности процедуры, как снять подшипник, оценить свои возможности и степень навыков.
Подобрать нужные инструменты: кувалду с мягким наконечником, деревянные подставки, тиски.
Зафиксировать съемный вал в тисках и применить молоток, деревянные подкладки, чтобы выбить вал в противоположную сторону . Будьте осторожны, не повредите неловким ударом всю конструкцию детали, ведь ее можно использовать в дальнейшем.

Таким образом, третий способ применяется в том случае, если подшипник окончательно изношен, не выходит из своего гнезда, поэтому требуется применить силу. Бывают случаи, когда трудно решить задачу, как снять задние подшипники с вала, поэтому их приходится попросту вырезать. К такому радикальному способу прибегают опытные мастера, которым досталась в ремонт окончательно изношенная ходовая система, и нет другой возможности достать подшипник, чтобы его заменить. Новичкам не рекомендуется использовать третий способ, ведь они попросту не справятся, а смогут повредить другие элементы ходовой системы. В этом случае элементарная замена подшипника влетит в копеечку.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды. Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Признаки износа

На начальных этапах неисправность определить практически невозможно без специального оборудования. Это становится понятно только при наличии гула от колеса. Именно это и есть первый признак износа подшипника. Гул очень похожий на шум от самолета. Такой же гул может быть при сильной затяжке ступичной гайки или ее слабой затяжке. Шум обычно на разной скорости разный. Так же признаком неисправности ступичного подшипника может быть люфт на колесе.

Самый простой способ определить неисправность в ступице — это постукивание ногой по колесам. Если при постукивании есть определённый люфт или звук, то это может быть первым признаком еще задолго до гула.

Если ступица начала уже гудеть, стучать или потрескивать при езде, то нужно провести более детальный осмотр узла и его последующий ремонт. Езда по дорогам может быть опасна и для Вас, и для окружающих.

Переделка ступицы на двухрядный подшипник

двухрядный подшипник от Москвича 2141 (каталожный номер: 2141-3103020), либо аналог Craft (артикул: CR4172370);
два стопорных кольца от этого же автомобиля (номер детали 366553-15).

Ключевые слова: передняя подвеска 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Виды съемников подшипников ступицы

Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

Тип и модель	Применение	Средняя цена, руб.
С 3-лапами	Снятие деталей с осей и валов, в том числе обойм шарикоподшипников задних ступиц.	2000-3000
С 2-лапами	Снятие деталей с осей и валов, в том числе подшипников ступиц задних колёс.	1000-2000
Чашечный с набором оправок	Снятие и запрессовка деталей в отверстия, в том в поворотные кулаки и подшипники ступиц передних колес.	6000-8000

Какие съемники нужны для снятия и запрессовки ступичных подшипников

Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

Как переделать ступицу?

Простейший вариант модификации — приобрести специальную ступицу под 4 шпильки. В дополнение к ней потребуются 12-дюймовые тормоза, все собирается на кулаке. Скоба используется стандартная — та, что изначально ставится на заводскую Оку.

Поставить модифицированную ступицу можно и несколько иным методом. Простейший — это монтаж под скобу. Она берется с размерностью от 8 до 15 дюймов — на выбор хозяина автомобиля. В ней же простреливаются новые отверстия под шпильки. При необходимости сзади, под крепление на поворотный кулак, сверлится новая резьба (зависит от крепления, которое будет использоваться). Остается все собрать, и можно ставить новые диски под 4 болта.

Можно и вовсе воспользоваться старым вариантом, в котором используются стягивающие проставки. Но такой метод считается устаревшим и неактуальным. Да и нужных деталей для его воплощения в жизнь уже и не найти. Так что лучше ориентироваться на предложенные выше варианты.
