Доработки системы отопления

Каждый владелец Лады Калины сталкивается с необходимостью доработки печки. Улучшение обычно предполагает установку нового термостата на 6 отверстий, фильтрующего элемента для очистки охлаждающей жидкости и другого крана отопителя. Многие, учитывая посредственную работу помпы, устанавливают дополнительный водяной насос. Существует немало способов незначительного тюнинга, при помощи которого удается достичь улучшений для большего комфорта.

Увеличение рабочей температуры

Данный способ подойдёт для Лады Калины с электронной педалью газа. Раньше дроссельной заслонкой, которая обогревалась от общей системы охлаждения, управлял тросиковый привод. После установки электроники шланг, который шёл на обогрев, был закольцован с системой охлаждения.

Для модернизации потребуется тройник, дополнительный шланг и хомуты. Второй воздуховод монтируется максимально близко к термостату – тройник устанавливается в патрубок подвода охлаждающей жидкости к радиатору. Другой конец воздуховода соединяется с отводом лишнего пара возле штуцера расширительного бачка. Благодаря такой нехитрой модернизации можно добиться повышения рабочей температуры до 92-95 °С при прогреве печки от 50 °С и выше.

Установка гидравлического забора на водоотвод

В канал пароотводящей трубки вставляется обычная медицинская капельница, которая погружается в антифриз до дна расширительного бачка. По мере охлаждения жидкость, подчиняясь закону физики о сообщающихся сосудах, начнёт затягиваться в пароотвод, предотвращая возможное образование воздушных пробок – завоздушивание. Благодаря такому простому способу печка начнёт греть гораздо эффективнее, а значит, в салоне будет теплее.

Также можно поменять хомуты на более надёжные – самозатягивающиеся, а обычные резиновые шланги – на силиконовые. Для сокращения тепловых потерь стоит проклеить все места соединений воздуховодов, но для этого снова придется демонтировать панель. Удобнее всего это сделать при устранении какой-нибудь неисправности.

Регулировка заслонки печки

Чтобы добраться до заслонки отопителя, придется разобрать часть передней панели – открутить центральную консоль. Именно здесь расположен блок управления печкой. Понадобится снять пепельницу и две заглушки под кнопкой аварийной сигнализации. Там находятся два самореза, которые нужно открутить. С блока управления снимаются все ручки и переключатели. Освобождая фиксаторы, консоль нужно выдвинуть на себя, после чего отсоединить все провода позади нее.

Зачастую причиной неисправности заслонки становится износ и поломка крепления ее привода. Если нет возможности заменить деталь, воспользуйтесь эпоксидным клеем и заклейте сломанное крепление. Оно может быть сломано из-за тросика привода, который опускался слишком туго. В таком случае придется разработать его вручную – обычно этого хватает, чтобы избежать подобных проблем в будущем.

Корректировку положения заслонки лучше начать с настройки крана печки. С его корпуса следует снять скобу, удерживающую оболочку троса. После этого можно снять трос с крана. Рычажок крана повернуть в максимально открытое положение и убрать старый трос. По факту кран отопителя можно и вовсе не закрывать в дальнейшем.

Если этот метод не устроит, воспользуйтесь другим, более трудоемким способом:

1. Длина оболочки троса должна быть отрегулирована таким образом, чтобы в крайнем правом положении переключателя на блоке управления кран был открыт на «максимум».
2. С помощью скобы-защелки трос фиксируется в таком положении, после чего можно приступать к регулированию заслонки.
3. Снять скобу, которой крепится оболочка троса на корпусе печки, и нащупать жёлтый рычажок, который находится справа. Его нужно потянуть до упора на себя.
4. Оболочку троса следует отрегулировать таким образом, чтобы рычаг на блоке управления в крайнем правом положении полностью открывал заслонку.
5. После этого трос можно зафиксировать скобой.

Один и тот же трос управляет положением и заслонки, и рычажка крана отопителя. Неисправность заслонки – самая распространенная проблема в системе отопления не только Лады Калины, но и других вазовских моделей. Поэтому рекомендуется перед наступлением холодов обязательно отрегулировать эту деталь.

Особенности строения

УАЗ Патриот оснащается системой отопления жидкостного типа, представляющую собой часть системы охлаждения двигателя. Основная роль обогрева уделяется радиатору печки, который размещается в специальном пластиковом корпусе, располагающемся под центральной консолью. Система отопления и охлаждения двигателя соединены между собой с помощью резиновых шлангов, а разделяются они краном и заслонками. Ниже приведена общая схема строения отопления салона.

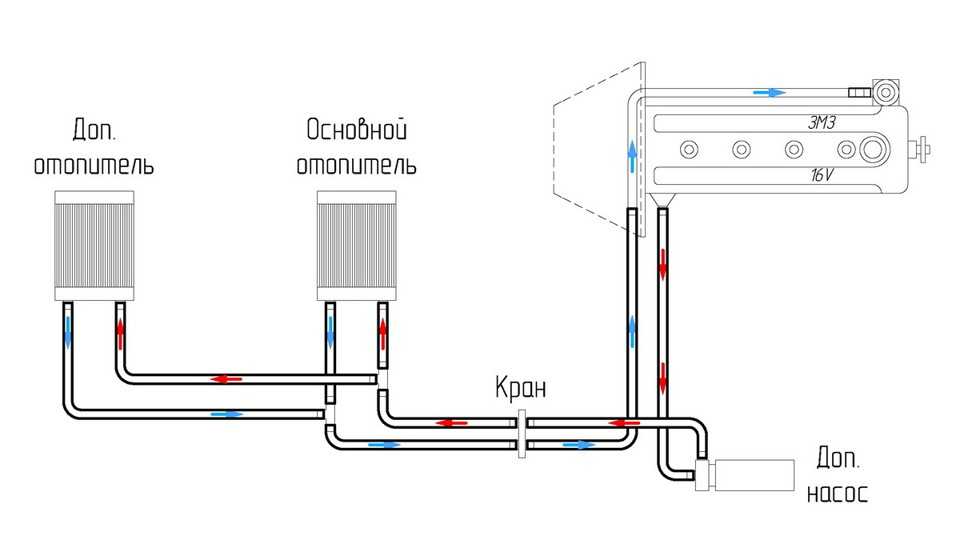

Вот так схематически выглядит процесс циркуляции охлаждающей жидкости в системе отопления внедорожника. Показаны теплообменники отопителей, из которых выведены по две трубки. Одна трубка является подводящей, через которую и поступает нагретый антифриз от двигателя. Этот антифриз проходит через радиатор отопителя и тем самым осуществляет его прогревание. Печка представляет собой не только теплообменник, но и центробежный вентилятор, работающий в нескольких различных режимах. С помощью вентилятора происходит нагнетание воздуха через радиатор, его нагрев, и далее поступление в салон посредством специальных воздуховодов. Охлажденная жидкость из радиатора отопителя поступает обратно в систему охлаждения двигателя посредством специального выводящего шланга.

В конструкции отопителя предусмотрена установка крана, с помощью которого осуществляется перекрытие подачи горячего воздуха к радиатору печки, а, значит, и в салон внедорожника Ульяновского производства. Ведь использование печки в летнее время не актуально, поэтому система охлаждения двигателя разделена специальным краном отопителя.

Воздуховоды и блок управления отопителем

В конструкции отопителя устанавливается электронасос, который предназначен для скорейшего прогона ОЖ по системе охлаждения ДВС. В таком случае, уже буквально через 2-3 минуты после старта мотора, осуществляется подача теплого воздуха в салон. Такая система отопления является наилучшим приспособлением, но имеющее так же и свои недостатки. Точнее, недостаток только один – это невозможность обогревания при заглушенном двигателе, что вызывает необходимость периодически запускать мотор, для прогрева интерьера кузова.

Автомобили Ульяновского производства УАЗ 3163 до 2012 года выпуска оснащены одним обогревателем, но в зависимости от комплектации могут иметь две печки. Ниже представлено схематичное изображение конструктивных особенностей такого агрегата.

Вторая печка располагается чаще всего под одним из передних сидений или между ними. Дополнительный обогреватель позволяет доставить теплый воздух не только для переднего пассажира и водителя, но и для пассажиров, сидящих сзади. Наличие двух отопителей не напрасно, ведь УАЗ Патриот имеет внушительный объем салона, прогреть который с помощью одного отопителя проблематично. Поэтому большинство владельцев внедорожника осуществляют установку дополнительного отопителя своими руками.

Схема обогрева и вентиляции

Итак, мы рассмотрели принцип работы обогревателя на УАЗ Патриот. Теперь рассмотрим, как осуществляется поступление теплого и холодного воздуха в салон авто. Для этого можно воспользоваться схемой, на которой изображены все основные конструктивные элементы рассматриваемого устройства.

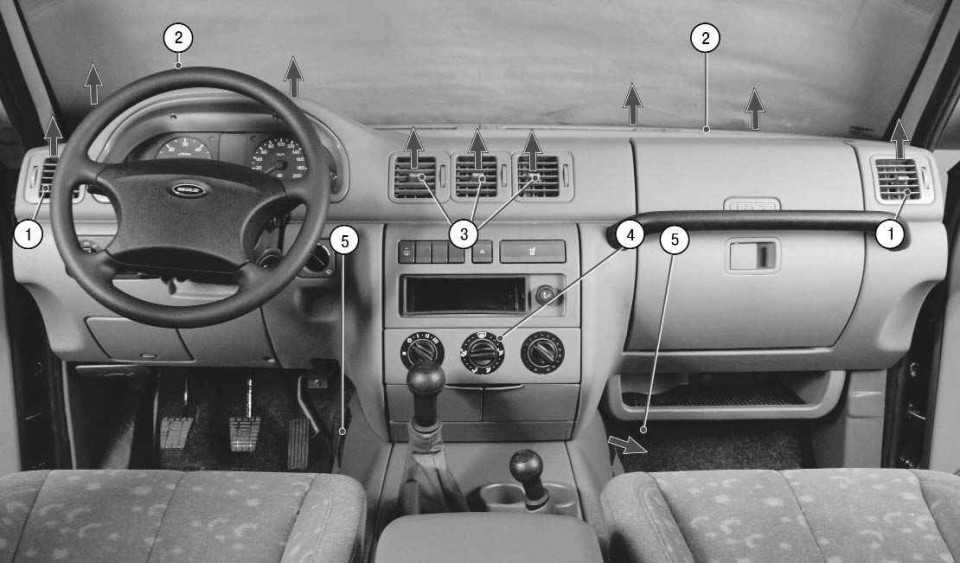

Примерный путь воздушных потоков

Под номером 1 изображен нагнетающий вентилятор, с помощью которого холодный воздух поступает в систему отопителя. Если кран подачи открыт и ОЖ циркулирует по системе, то радиатор 7 нагревается. Воздух, нагнетаемый вентилятором, проходя сквозь него, прогревается и поступает посредством воздуховодов в салон автомобиля.

Под номером 4 показана заслонка, с помощью которой осуществляется перекрытие воздуховода для обогрева ног. В конструкции рассматриваемого устройства имеется и специальная заслонка 8, с помощью которой происходит перекрытие воздуховода к камере с радиатором. Таким образом, воздух, нагнетаемый вентилятором, сразу поступает к воздуховодам. Заслонка 8 на авто представлена в виде регулятора на центральной консоли. Ниже на фото данный регулятор находится слева.

Подводя итог, следует отметить, что отопитель салона представляет собой сеть, состоящую из важных устройств. При выходе из строя одного из составляющих конструкции обогрева, нарушается функционирование печки. В таком случае, потребуется отыскать неисправность и устранить ее, что довольно несложно сделать самостоятельно. Но о видах неисправностей отопления внедорожника и замене составляющих деталей, можно подробнее узнать из данного сайта.

Ремонт и замена неисправных деталей

Многие начинающие автомобилисты задаются вопросами: как снять регулятор печки на Калине, какой светодиод находится в переключателе печки в Калине, что нужно делать, когда не работает переключатель режимов печки на Калине. Отвечая на эти вопросы, хочу сказать, что первоначально необходимо демонтировать наш механизм целиком в сборе, после чего приступают к разборке по следующей схеме:

• Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
• Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
• Снимаем рычаг переключения заслонки , далее снимаем регулятор температуры и регулятор распределения воздушных потоков.
• В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
• После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
• После устранения неисправности сборка осуществляется в обратном порядке.

Затруднительное или невозможное переключение регулятора температурного режима может быть связано, с поломкой самого переключателя. На автомобиле Лада Калина замена переключателя печки осуществляется достаточно легко (при условии выполненных ранее работ по снятию механизма управления отопителя). На задней консоли панели управления отвинчиваем четыре винта крепления блока переключателей.

Снимаем фиксаторы крепления тросов, далее выводим тросы из зацепления с приводным агрегатом. Заменяем поломанный переключатель и сборку осуществляем в обратном порядке. При выполнении этих работ даю вам полезный совет: расположение тросов на блоке рычагов необходимо пометить маркером, делается это для того, чтобы при сборке установить тяги на прежние места.

Приборная панель автомобиля Лада Калина в разобранном виде

Когда на Калине не работает регулятор температуры печки, основными причинами поломки могут быть: оторвавшийся провод подключения либо выход из строя терморезистора. Лечатся такие неисправности путём пайки провода и заменой поломанного элемента. Бывает, что не работает регулятор печки на Калине, из-за поломки датчика температуры, что происходит достаточно редко. Находится этот датчик внутри плафона салона автомобиля. При выявлении его поломки, необходимо заменить новым.

Наглядная инструкция по снятию резистора вентилятора

Отвечая на вопрос, какой светодиод установлен в переключателе печки в Калине, хочу сказать, что стоят там светодиодные лампы мощностью 3 Ватта с напряжением 12 Вольт. Такой лампы вполне хватает для подсветки, однако некоторые автомобилисты устанавливают светодиоды с мощностью 5 Ватт. На процесс работы это не влияет, подсветка просто становится немного ярче.

Виды поломок

Отказ распределителя занять нужное положение может быть связан:

• c расшатыванием его креплений и привода моторчика редуктора;
• его деформацией от горячего воздуха или поломкой;
• прилипанием к остаткам уплотнителя.

В этих случаях заслонка печки Приора блокируется в одном положении. При этом в салоне автомобиля слышны щелчки работы поворотного механизма (стучит моторедуктор, управляющий ее положением).

Заслонка печки Лада Приора: как снять и проверить. Для ее ремонта, проверки и замены придется снимать пластмассовую панель – торпеду.

Как добраться до этого механизма без таких сложностей? Можно попробовать изменить положение регулятора длинной отверткой через решетки воздуховодов.

Некоторые автолюбители, во избежание деформации, проводят замену штатного экземпляра на металлический или деревянный.

В одном из номеров автомобильного журнала «За рулем» предлагалось заменить электронное управление положением заслонки на более простое – механическое. Как и в старых моделях автомобилей ВАЗ, регулировать ее поворот можно будет с помощью системы рычагов и тросиков. Это не так удобно, но зато гораздо надежнее.

Главные неисправности

Для отопителя автомобиля более свойственны такие неисправности:

Читайте так же

• От печки нет достаточного тепла, а во время проверки находится, что антифриз непонятным образом исчезает. Отлично, если окажется, что вся причина в ослабевших либо разрушившихся креплениях шлангов либо они сами износились, потрескались, начали пропускать тосол. Обычно такие «очаги» отмечены следами подтекания, разводами. Совершенно несложно снять прохудившийся шланг либо хомут чтоб поменять его новым. Существенно ужаснее, если потек радиатор печки. Его снятие на ВАЗ 2110 востребует приложение значимых усилий; На фото — Детали управления и воздуховоды печки ВАЗ 2110
• Температура поступающего воздуха не поддается регулировке. Тут может быть несколько обстоятельств. Посреди основных – «зависла» заслонка отопителя, неисправен моторедуктор. Также не исключено, что подводит ; Моторедуктор заслонки отопителя ВАЗ 2110
• Датчик температуры, находящийся на потолке салона вышел из строя. Его проще всего снять и поменять. А вот если нужно снятие отопителя, то придется повозиться, при этом — много. Но, вроде бы не воротили нос автовладельцы от таковой разборки, но, скажем, намедни прохладного сезона печку нужно привести в рабочее состояние.

https://youtube.com/watch?v=oPyDOAxLs04

Отопитель Газель бизнес устройство.

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

Подписывайтесь на канал. Ремонт газели

. Какснять панель нагазели .

Как Снять Блок Управления Печкой Niva Chevrolet

Современные люди предпочитают иметь в своем распоряжении тс, дозволяющие совершать перемещения во всяком направлении офисный, в какое время им это очень комфортно. К огорчению, авто приносят своим обладателям не только лишь веселые моменты, однако противные сюрпризы. В определенный момент некие механизмы выходят со строя, потому автомобиль Chevrolet Niva, как, вобщем, и другие, интенсивно нуждается в участии собственного обладателя. Некие работы по ремонту провести без нужного багажа технических познаний нереально, потому приходится пользоваться услугами автослесарей. Но есть такие работы, которые выполняется своими силами, за ранее ознакомившись с советами тех, кому уже приходилось сталкиваться с такими неуввязками.

Научиться извлекать блок управления принципиально каждому обладателю Chevrolet Нивы, так как и он сам может выходить со строя, и конечно его демонтируют, чтоб обеспечить доступ к тягам привода заслонок и лампам подсветки. Непременно, и эти деяния проводятся, если только перечисленные элементы показывают свою неисправность, потому нуждаются в подмене на новые.

До того как приступить к хоть каким действиям с устройствами, имеющие статус «электро», довольно принципиально отключить минусовую клемму от аккума для избежания появления несчастных случаев, сопровождающегося поражением электротока.

Сейчас возьмитесь за базу ручки регулятора температурного режима, немного потяните её на себя лично. Можно увидеть, что она поддаётся вашему движению, потому продолжайте её тянуть на себя лично, пока она стопроцентно не отсоединится от панели. Не совершайте здесь резких движений, чтоб не спровоцировать механическое повреждение снимаемых частей. Дальше, точно таким же методом снимите:

• ручки регулятора направления воздушного потока;
• переключатель высокоскоростного режима работы вентилятора.

Когда что остается сделать нашему клиенту три переключателя демонтированы, вооружитесь отвёрткой и, немного ею поддев, снимите рычаг управления циркуляцией воздуха. Сейчас для вас ничто не будет препятствовать, нужно без затруднений снять саму облицовку блока управления. Так же аккуратненько подденьте в нескольких местах отвёрткой и извлеките её. Под облицовочной панелью вы обнаружите два шурупа, открутить которые для вас будет просто, воспользовавшись крестообразной отвёрткой. После таких действий сможете аккуратненько извлечь сам блок управления. С оборотной стороны можно увидеть, что к блоку присоединена колодка проводов, подсоединённых к переключателю режимов скоростей, непременно, вытащите и её. Точно так же найдите колодку проводов, подключаемых к лампам подсветки, их тоже отсоедините. Если на вашем автомобиле установлен кондюк, тогда необходимо дополнительно отсоединить шланги от вакуумного выключателя.

Чуток ниже вы обнаружите скобу, удерживающую оболочку тяги привода заслонки. Её необходимо поддеть аккуратненько отвёрткой. Точно так же проделайте с иными глазами тягами, обеспечивая полное отсоединение блока управления.

Как была возможность наглядно убедиться, нет особенных сложностей при проведении демонтажа блока управления. Но вы осознаете, что проделывать такие манипуляции ради эксперимента, практического опыта, конечно, вредно. Нередко приходится снимать блок, если перегорели лампы подсветки. Сменять их просто, довольно прокрутить патрон в обратном направлении, вытащить его, сменять лампу, и после совершить нашему клиенту остается деяния в оборотном порядке.

Также приходится разбирать блок управления, когда вы обнаруживаете, что отопитель вашей Chevrolet Нивы не работает либо работает с большенными неуввязками.

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

1. Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между отметками «МИН» и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

2

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

3. Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Отметим, что если Вы решили сделать свой автомобиль более уютней и теплей, можно установить подогрев сидений или самостоятельно смастерить подогрев руля на приоре. Мы подробно рассказывали про данный тюнинг, поэтому у Вас не должно возникнуть каких-то проблем.

Таким образом, мы рассмотрели все элементы печки Лада Приора. Приступайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры своими руками.

Инструкция по замене печки

Перед тем, как снять все необходимые детали, тросики и прочие компоненты с Калины, подготовьте новый радиатор, патрубки и хомуты. Патрубки потребуются на тот случай, если старые износились или за годы работы они ни разу не менялись. Как показывает практика, больше всего шланги подвержены износу при перепадах температур, поэтому их в любом случае нужно время от времени менять.

Инструкция на тему как поменять радиатор представлена ниже:

1. Процедуру замены начинаем в моторном отсеке. Для начала следует подставить емкость под сливное отверстие и слить из радиатора весь расходный материал. Если вы заметили, что охлаждающая жидкость уже старая и отработала свой ресурс эксплуатации, что можно понять по ее цвету и отложениями, то антифриз также лучше поменять.
2. Вам необходимо обеспечить наиболее удобный доступ ко всем патрубкам и шлангам радиаторного узла в моторном отсеке. Чтобы сделать это, произведите демонтаж корпуса воздушного фильтра силового агрегата, аккумуляторной батареи, а также ее площадки. Далее, необходимо отсоединить все магистрали от радиаторного устройства в подкапотном пространстве. Сделав это, с помощью гаечного ключа можно открутить гайку, которая фиксирует металлический кожух на щите двигателя. Эта гайка расположена рядом с патрубками, которые проходят в салон Калины.
3. Далее, перемещаемся в салон автомобиля. Вам нужно демонтировать педаль газа, для этого открутите три гайки. Что касается педали тормоза, то ее демонтировать не получится, поэтому просто отведите ее в сторону настолько, насколько это возможно.
4. Теперь вам предстоит надрезать стальной кожух так, как показано на фото, после чего спилить трубки радиаторного узла. Сделав это, вы сможете произвести демонтаж устройства со стороны педалей, но для этого потребуется также открутить болты, которые фиксируют его.
5. Перед тем, как произвести установку нового радиаторного устройства, необходимо будет тщательно обработать наждачной бумагой его трубки. Учтите, что они должны быть максимально ровными. После того, как все поверхности будут готовы, на верхнюю трубку надевается магистраль с расширенным окончанием, а на нижнюю – с более узким концом. Остальные выходы необходимо подключить в подкапотном пространстве вместо старых. Также учтите, что со стороны салона Калины место выхода магистралей в моторный отсек желательно обработать шумоизолирующим материалом.

Краткое описание блока управления

1. Температурный регулятор.
2. Переключатель работы вентилятора в нескольких режимах.
3. Селектор распределения воздушных потоков.
4. Ручка, которая управляет рециркуляцией салонного воздуха.
5. Включатель режима обогрева заднего стекла.

Какие случаются поломки

Регулятор (1) не переводит с горячего режима на холодный и обратно. Сломалась или слетела пластмассовая тяга, которую следует заменить или поставить на место. Аналогичная ситуация случается с селектором направления потоков воздуха (3).

Ручка (1) свободно прокручивается с негромким треском, регулирование температуры не происходит. Проблема решается заменой блока регуляторных ручек. Управляется подача воздуха в салон авто переключателем (2), который имеет 4 режима работы электрического вентилятора. Увеличивается скорость работы вентилятора поворотом ручки вправо. Ломается не часто. Стоит узел в собранном виде недорого, поэтому рекомендуем поменять его в случае возникновения серьёзных проблем.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Базовые моменты

Управляющий механизм отопителя может отличаться в зависимости от того, имеется ли в автомобиле кондиционер и от какого он производителя. Хоть в конструкции будут присутствовать некоторые изменения, но варианты поломок, их причины и способы устранения отличаться не будут. Поэтому мы будем рассматривать общие ситуации. Обычно владельцы ВАЗ-2171 сталкиваются с тремя распространёнными проблемами:

1. Выход из строя переключения направления движения воздушных потоков.
2. Отсутствие возможности менять температуру воздуха.
3. Затруднительное переключение рабочих режимов.

Именно по таким признакам можно определить работоспособность САУО. Если хотя бы один функционал не работает, то можно делать вывод о том, что вышел из строя блок управления отопителем Приора, ремонт в этих случаях оказывается малоэффективным. Лучше заменить испорченный элемент на новый, невзирая на его высокую стоимость. Зато работа отопителя будет безотказной и в самый неподходящий момент вам не придётся сидеть в холодной машине.

Регулировка САУО

Чтобы проверить функциональность приспособления, следует взять ртутный термометр и положить его неподалёку от датчика температуры. После этого необходимо активизировать контроллер печки, а рукоятку управления вентилятором выставить в положение «А». САУО следует подвергнуть тщательной регулировке только в том случае, если через 15–20 минут температура будет ниже данных с датчика более чем на два градуса.

Чтобы САУО работал лучше, придётся его вытащить и затем несколько раз повернуть регулятор, расположенный с левой стороны контроллера. Добиться увеличения температуры можно посредством поворота регулятора по часовой стрелке, а снижения — соответственно, против часовой.

После всех проведённых манипуляций нужно будет вновь проверить функциональность отопительного приспособления и, при необходимости, повторить всё сначала.
