Диагностирование и то системы зажигания двигателя

Принцип работы и назначение трамблера и некоторых его компонентов

Корректная эксплуатация системы зажигания (СЗ) зиждется на воспламенении воздушно-капельной смеси в определенное время. Для этого происходит необходимое накопление электроэнергии с помощью конденсатора на трамблере, которое далее транслируется на свечи СЗ. На электродах этих элементов происходит искрообразование, ведущее к воспламенению и сгоранию воздушно-капельной смести, что служит для последующей эксплуатации силовой установки транспортного средства.

Такое электронное устройство, как трамблер, предназначен для:

  1. Инициации процесса искрообразования (в зависимости от типа прерывателя-распределителя, если контактного типа – из-за размыкания контактной группы, а в бесконтактном трамблере – из-за работы датчика Холла).
  2. Направления созданного в бобине высоковольтного тока на требуемую СЗ.
  3. Изменения времени в моменте образования разрядной искры при разных режимах работы мотора и применяемого горючего.
  4. Обеспечения с помощью конденсатора на трамблере требуемого заряда и разряда величины тока в катушке зажигания.

В зависимости от типа зажигания цена трамблера ВАЗ 2106 может варьироваться от 1500 до 2300 рублей, причем изделия с электронным зажиганием оцениваются на порядок дороже. Автомобильный трамблер состоит из многих элементов, каждый из которых выполняет свою функцию. Трамблер состоит из нескольких взаимосвязанных групп электронных приборов, которые, в конечном счете, отвечают за систему распределения энергии на свечи СЗ. Рекомендуется осуществлять проверку распределителя и бегунка при каждом тестировании энергосистемы транспортного средств.

Роль конденсатора на трамблере уже определена, поэтому рассмотрим предназначение некоторых других компонентов этого электронного устройства. Так, при размыкании контактов трамблера ВАЗ шестой модели по достижению цилиндром ВМТ в бобине СЗ аккумулируется ток с высокой разностью потенциалов, проходящий через бегунок трамблера, с последующей трансляцией на крышку трамблера «шестерки» и далее – на соответствующую свечу СЗ.

Всегда необходимо обращать внимание на подшипник трамблера, т.к. его неудовлетворительное состояние, а именно люфты и износ, значительно влияют на качество движения

В случае дефектов подшипника трамблера транспортное средство будет эксплуатироваться в некорректном режиме, дергаться, слабо набирать мощность. Большое значение приобретает штатный привод трамблера ВАЗ, который отвечает за взаимодействие с силовой установкой.

При эксплуатации БСЗ используется бесконтактный трамблер ВАЗ 2106, в котором применяется транзисторное коммутаторное устройство и вместо прерывателя механического принципа действия автомобили последней генерации оснащаются датчиками Холла. Конструктивно этот детектор представляет несложный в своем составе элемент, индуцирующий магнитные волны. Это пластинка, на которой, с одной плоскости, располагается магнит постоянного типа, а с другой стороны – собственно датчик. Между этими компонентами находятся прорези специального вида.

При корректной установке трамблера на ВАЗ 2106, когда экранирующий элемент изолирует магнитное поле от смонтированного магнита, этот детектор показывает нулевое выходное напряжение, а при открытии специальных прорезей поступает высоковольтный ток. Необходимый порядок импульсных параметров трамблер транслирует в конечном итоге на бобину автомобиля.

Установка зажигания ЗИЛ-130

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

  1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
  2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
  3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
  4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
  5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм). При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.
  6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

  1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
  2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
  3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
  4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, о.

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.

Техническое обслуживание системы зажигания

Военная Энциклопедия — историко-архивный военно-патриотический портал главная☆советская военная энциклопедия☆военная техника☆военная наука☆военное обозрение☆история оружия☆форум

военная техника ☆ статьи по устройству ВАТ ☆



При ТО-1 очищают поверхности приборов зажигания от пыли и грязи, проверяют плотность крепления всех разъемов экранирующих шлангов проводов высокого напряжения и разъемов проводов низкого напряжения.

При ТО-2 смазывают валик и втулку ротора распределителя зажига­ния; осматривают распределитель и проверяют установку зажигания; вы­ворачивают свечи, проверяют и регулируют зазор между их электродами; протирают съемные детали свечей, проверяют состояние изоляции проводов и их крепление.

При четвертом ТО-2 снимают, осматривают и устраняют неисправ­ности распределителя зажигания.

При СТО проверяют систему зажигания, чтобы избежать затруднен­ного пуска холодного двигателя зимой.

Валик распределителя смазывают через колпачковую масленку, ввернутую в его корпус. С этой целью масленку поворачивают на 1/2…1 оборот; если требуется в масленку закладывают смазку Литол-24. Втулку ротора смазывают 4…5 каплями масла, применяемого для двигателя.

Зазор между электродами свечей проверяют с помощью специального круглого щупа. Установка нормального зазора производится подгибанием бокового электрода.

При снятии распределителя зажигания с двигателя его разбирают, осматривают все элементы, очищают от грязи и пыли, собирают и прове­ряют его работу на специальном стенде.

Рис. 76. Установка зажигания: 1 — указатель установки зажигания; 2 — шкив коленчатого вала; 3 -риска, на фланце корпуса привода распределителя; 4 — верхний фланец корпуса привода распределителя; 5 — паз на валу привода распределителя: 6 — нижний фланец корпуса распределителя.

Установку зажигания выполняют в случае снятия с двигателя рас­пределителя или при нарушении опережения зажигая. Порядок выполнения этой работы следующий:

  1. устанавливают поршень первого цилиндра в положение за 4,5 до ВМТ. Для этого выворачивают свечу, закрывают отверстие бумажной пробкой и провертывают коленчатый вал до выталкивания пробки, после чего устанавливают метку на шкиве коленчатого вала (рис.76) между цифрами 3 и 6 на шкале указателя установки зажигания;
  2. устанавливают паз 5 на верхнем торце вала распределителя так, чтобы он находился на одной линии с дисками 3 на верхнем фланце корпуса привода распределителя и был смещен влево и вверх от центра вала;
  3. вставляют привод распределителя в гнездо блока, обеспечивая перед этим соосность отверстий под болты в нижнем фланце корпуса привода и резьбовых отверстий в блоке;
  4. в установленном на место приводе распределителя располагают паз валика параллельно оси, соединяющей отверстия на верхнем фланце кор­пуса привода;
  5. проворачивают коленчатый вал на два оборота при этом метка на шкиве должна быть между цифрами 3 и 6 на указателе зажигания; ставят на место распределитель так, чтобы пластины октан- корректора были направлены вверх, снимают крышку экрана, экран и крышку распределителя и поворотом корпуса распределителя совмещают красные метки на роторе и статоре датчика импульсов, при этом ротор отжимают против хода часовой стрелки для выбора зазоров. В этом положении закрепляют корпус распреде­лителя и затягивают болт крепления верхней пластины октан-корректора;
  6. устанавливают крышку распределителя и экран, проверяют правиль­ность установки проводов, подведенных к крышке распределителя в соответствии с порядком работы цилиндров (1-5-4-2-6-3-7-8).

Проверяют правильность установки зажигания пробегом. При движении на прямой передаче со скоростью 30 км/ч на ровной дороге резко нажимают на педаль дроссельных заслонок. Если при этом скорость возрас­тает до 50 км/ч и слышны слабые быстроисчезающие детонационные стуки, то зажигание установлено правильно. Если стуки «отсутствуют, то угол опережения зажигания увеличивают, если стуки, сильные — уменьшают. Кор­ректировку угла зажигания производят октан-корректором. Перед пробе­гом автомобиля двигатель должен быть прогрет до 75-80°.

Метки: техническое обслуживание ☆ устройство автомобиля ☆ электрооборудование автомобиля ☆

Устройство и работа приборов системы зажигания < Пред. След. > Неисправности системы зажигания

Только качественная недорогая мебель производства России. Вся мебель проверена специалистами.

  • Контакты:
  • +7
  • с 9:00 до 20:00 ежедневно
  • Москва

Военная Энциклопедия. Карта сайта.

Второй этап: регулируем угол опережения зажигания

Далее приступаем установке угла опережения зажигания ВАЗ 2106. Есть парочка методов подобного решения:

при помощи стробоскопа. Самый удобный метод. Тут нам потребуется наличие стробоскопа, который работает от 12-вольтовой сети. Сигнал берем с датчика, который находится на высоковольтном проводе первого цилиндра. Подсоединяем стробоскоп к автомобильной сети, проводим запуск мотора, ждем, когда силовой агрегат прогреется. Далее следует ослабить болт, который фиксирует корпус трамблера. Выполняем поворот корпуса трамблера, пока не достигнем необходимого положения

Стоит отметить, что очень важно, чтобы мотор работал на холостом ходу, иначе показатели могут несколько сбиться;
регулируем «по искре». Можно выполнить все и без лампочки или вольтметра

В случае, когда контакты разомкнутся, система выдаст искру. Именно данное положение и будет необходимым для нас;

используем лампочку. Классический метод. Берем лампочку на 12 В, подсоединяем к ней парочку проводов. Также нам потребуется ключ для вращения коленчатого вала и вольтметр. Устанавливаем коленчатый вал так, чтобы метка шкива соответствовала меткам крышки механизма газораспределения. Бегунок должен стоять напротив высоковольтного провода первого цилиндра. Подключаем лампочку к проводке, что идет на катушку, затем необходимо прислонить центральный провод трамблера к массе. Далее нам требуется несколько ослабить болтик, который фиксирует корпус трамблера. Когда дело будет сделано, включаем зажигание. Поворачиваем корпус за часовой до тех пор, пока наш осветительный прибор не прекратит светиться, фиксируем элемент с помощью болта;

делаем все «на слух». Стоит отметить, что подобный метод является наименее точным, так что использовать его следует лишь тогда, когда другие варианты являются недопустимыми. Необходимо запустить мотор, ослабить фиксирующий болт. Поворачиваем корпус, пока обороты силового агрегата не достигнут своего минимума. Немножко поворачиваем корпус за часовой стрелкой, после чего фиксируем его. В основном, погрешность будет достаточно большой, но, чтобы доехать до гаража, этого должно хватить.

Регулировка контактов

Зазор контактов прерывателя трамблера измеряется автотестером или специальным щупом. Очевидно, что контакты должны стоять в положении разомкнутости.


Регулировка контактов распределителя

Алгоритм проведения регулировки своими руками на «семерке»:

Другими словами, повернуть следует до тех пор, пока упор контакта не окажется на верху кулачка валика.

  • Дальше нужно проверить зазор. Если он в пределах 0,35-0,45 мм, все в порядке. Если нет, придется регулировать.
  • Винт-фиксатор контактной группы ослабляется отверткой.
  • Ослабляется также спецрегулировочный фиксатор.
  • Бегунок для удобства лучше снять.
  • Далее переместить контакт-пластину, выставить нужный зазор и все обратно затянуть.

Интересные моменты, касательно контактов приведены в таблицах ниже.

Проверка и обслуживание систем зажигания непосредственно на автомобиле

4.1. Проверка цепей низкого и высокого напряжения

В случае невозможности запуска двигателя основные причины отсутствия тока в цепях низкого и высокого напряжения системы зажигания можно определять с помощью контрольной лампочки или тестера. Рассмотрим технологию проверки бесконтактно-транзисторной системы с датчиком Холла (рис. 10).

Рис. 10. Бесконтактно-транзисторная система зажигания: 1 — свечи зажигания; 2 — датчик-распределитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — реле зажигания; 8 — катушка зажигания; 9 — датчик Холла; 30, 30/1, 15 — номера клемм системы зажигания

Прежде всего необходимо проверить, выдает ли коммутатор импульсы тока на катушку зажигания. Для этого отсоединяют от катушки зажигания провод, идущий к клемме «1» коммутатора, и подключают наконечник провода к лампочке. Другой провод лампы присоединяют к клемме «+» катушки зажигания, включают зажигание и проворачивают коленчатый вал двигателя стартером. При этом возможны два случая.

Первый случай — контрольная лампочка не мигает. Следовательно, коммутатор не выдает импульсы тока. Основные причины отсутствия импульсов тока и способы их устранения следующие:

  • обрыв в проводах, соединяющих коммутатор с датчиком —распределителем зажигания. Для устранения неисправности необходимо зачистить наконечники проводов, поврежденные провода заменить;
  • обрыв в проводах подвода питания к коммутатору. Следует отсоединить колодку проводов от коммутатора, соединить наконечник провода клеммы «4» через лампочку с «массой» и включить зажигание. Если лампочка не горит, проверить провода и их соединения от клеммы реле зажигания до клеммы «4» коммутатора. Заменить наконечники проводов, поврежденные провода заменить;
  • обрыв в первичной обмотке катушки зажигания. Надо отсоединить провода от катушки зажигания и через контрольную лампочку соединить клемму «+» катушки зажигания с «+» аккумуляторной батареи, а другую клемму «-» с «-» батареи. Если лампа не горит, то в первичной обмотке обрыв и эту катушку зажигания необходимо заменить;
  • не вращается валик датчика — распределителя зажигания. Следует снять крышку датчика-распределителя и провернуть коленчатый вал двигателя стартером. Проверить, вращается ли валик, если нет, то необходимо снять датчик-распределитель и заменить поврежденные детали;
  • неисправен бесконтактный датчик. В этом случае следует подключить лампочку к выводам «3» и «6», включить зажигание и провернуть коленчатый вал двигателя. Если лампочка не мигает, значит, бесконтактный датчик неисправен;
  • неисправен коммутатор. Если все предыдущие проверки показали, что провода и датчик — распределитель зажигания исправные, то неисправным является коммутатор и его необходимо заменить.

Второй случай — контрольная лампочка мигает. Следовательно, цепь низкого напряжения системы зажигания исправна, а неисправность следует искать в цепях высокого напряжения.

Прежде всего, надо осмотреть провода и приборы зажигания. Убедившись, что все они сухие и чистые, для проверки используют разрядник, состоящий из двух заостренных стержней, зазор между которыми можно регулировать. Для проверки необходимо: отсоединить наконечник провода от любой свечи зажигания, соединить его с одним из электродов разрядника, а второй электрод подключить к «массе» автомобиля, установить его в воздушный зазор 7…10 мм между электродами разрядника; провернуть коленчатый вал двигателя стартером и определить наличие искры на разряднике.

4.2. Проверка катушки зажигания

Перед проверкой убедитесь, что пробка отверстия в верхней части катушки на месте и нет подтекания заливочной массы. В противном случае (пробка выбита из отверстия или имеются следы подтекания заливочной массы) замените катушку зажигания. Затем надо проверить: цепь первичной обмотки омметром (рис. 11, а), подсоединив его к клеммам катушки зажигания (сопротивление цепи должно быть в пределах 0,6…0,9 Ом); цепь вторичной обмотки катушки зажигания (рис. 11, б), подсоединив омметр к клеммам катушки (сопротивление цепи должно быть в пределах 6,3…9,3 кОм).

Рис. 11. Измерение сопротивления обмоток катушки зажигания: а — первичной; б — вторичной

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов)
Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
Снимаем крышку с трамблера, предварительно отстегнув защелки.
Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.
Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
Снимаем гайку крепления трамблера и проворачиваем его вверх
Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
Возвращаем трамблер на место и не до упора вкручиваем гайку.
Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
Включаем зажигание

Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки

В этом положении фиксируем трамблер, затянув плотно гайку.
Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Вакуум-корректор

Когда мотор работает в режиме частичных нагрузок (т.е. на оборотах ниже
средних и с прикрытой дроссельной заслонкой), угол опережения зажигания
надо увеличивать дополнительно к той коррекции, которую вносит центробежный
регулятор. Для этого предусмотрен еще один механизм – вакуумный (или нагрузочный)
регулятор УОЗ, который приводится в действие разрежением над дроссельной
заслонкой.

Когда заслонка открыта полностью, разрежение невелико, поэтому регулятор
не работает. По мере прикрытия оно возрастает, поэтому диафрагма (1) перемещается,
поворачивая тягой (2) подвижную пластину прерывателя (3) в сторону увеличения
УОЗ. Контакты (4) размыкаются раньше.

Нормальной работе этого узла могут препятствовать изношенные подшипники
пластины, потерявшие герметичность диафрагма и трубопроводы (5), утратившая
жесткость пружина (6) диафрагмы, мусор в каналах карбюратора. Работоспособность
этой системы можно проверить вакуумным насосом или просто потянув ртом
воздух из трубки.

Журнал «Автоцентр»

Хостинг от uCoz

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Диагностика обмотки

Всегда перед тем, как проверить реле бензонасоса или любое другое на обрыв – нужно узнать сопротивление катушки. Часто эта информация пишется на корпусе или можно найти даташит. Если ничего нет – просто ориентируйтесь в интервал от десятков до сотен Ом.

Итак, приступаем:

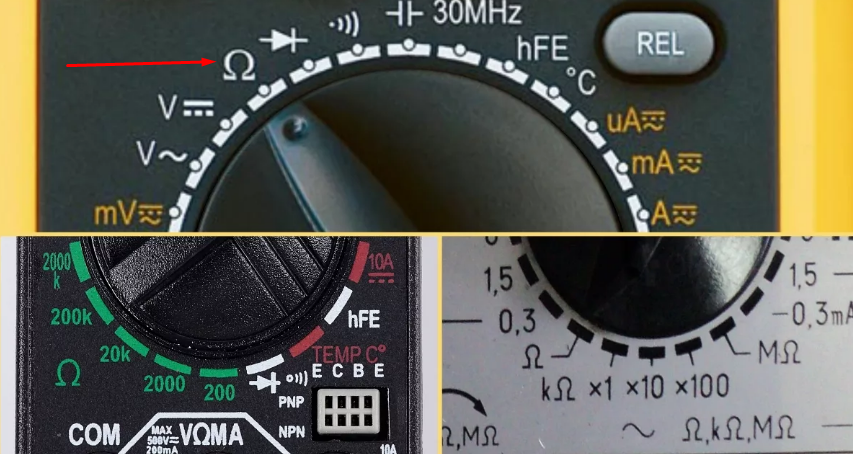

Сначала нужно выставить режим сопротивления. Он обозначается вот таким символом Ω. Просто выставьте переключать в это положение.

Красный щуп установите в гнездо, обозначающееся как VΩmA. Черный – СОМ, в самом низу.

Например, реле дворников в автомобиле часто идут с ним. Этот компонент может показывать разные значения, в зависимости от полярности. Поэтому для надежности поменяйте щупы местами после первого замера.

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Диагностика модуля зажигания


Схема диагностики

Проверка модуля зажигания начинается с анализа проводной колодки с контактами, поступающими к нему. Для этого необходимо отсоединить колодку, взять тестер и присоединить один из его щупов на контакт А, а другой на массу двигателя. После включения зажигания требуется посмотреть на показания, выдаваемые прибором – нормальное напряжение варьируется в районе 12 В. При его полном отсутствии проверяется предохранитель, который имеет непосредственный контакт с модулем зажигания.

В рамках следующего шага подсоединяется контрольная лампочка на 12В к контактам А и В. После запуска стартера лампа, в идеальном случае, срабатывает. Если мигание не происходит, то это говорит о факте разрыва цепи на контакте А.

Существует целый ряд способов, позволяющих осуществить проверку модуля зажигания, если не включается зажигание:

  1. Замена старого модуля на новый, рабочий, является самым простым способом проверки. Необходимо всего лишь взять элемент с донорской машины и подсоединить. Несмотря на простоту исполнения способ имеет один существенный недостаток – модуль зажигания подойдет далеко не от любого автомобиля.
  2. Если глохнет двигатель после выключения, то можно проверить модуль путем его шевеления. Наличие плохого контакта определяется после соотношения воздействия на модуль к работе двигателя. Данная неисправность не критичная, а индикатор «чек» сразу даст знать о проблеме и загорится.
  3. Проверка с помощью тестера. В режиме омметра при включении зажигания определяется показатель сопротивления на парных выводах. В идеальном случае, после измерения, сопротивление должно быть одинаковым на всех контактах в пределах 5,5 кОм.

Меню

  • О сайте
  • Режимы работы двигателя и состав горючей смеси
  • Проверка общего состояния карбюратора
  • Проверка элементов системы зажигания
  • Диагностика мотора по внешнему виду свечей зажигания
  • Проверка и установка угла опережения зажигания
  • Проверка работы центробежного регулятора опережения зажигания
  • Проверка угла замкнутого состояния контактов
  • Потеря герметичности игольчатого клапана
  • Недостаточная подача топлива бензонасосом
  • Вялый разгон автомобиля
  • Признаки забитой выхлопной системы
  • Неправильная установка ремня или цепи газораспределения
  • Сильный нагар на впускных клапанах и на впускном коллекторе
  • Прогрев впускного коллектора
  • Тепловые зазоры на клапанах и величина компрессии
  • Причины, вызывающие рывки и мелкие подёргивания автомобиля во время езды
  • Замерзание карбюратора
  • Методы реанимации мотора
  • Вакуумная диагностика
  • Выхлопные газы
  • Повышенный расход топлива
  • Регулировка оборотов холостого хода
  • Общие рекомендации по ремонту карбюраторов
  • Инструменты для ремонта и диагностики
  • Работа с крепежом
  • Снятие и установка карбюратора
  • Обслуживание карбюраторов
    • Разборка и обследование карбюратора
    • Сборка карбюратора
  • Карбюраторы “Озон”
  • Карбюратор “Озон” 2140
  • Карбюраторы “Солекс”
  • Карбюраторы К-151
  • Карбюратор К-126Г

    Неисправности карбюратора К-126Г

  • Карбюратор “Пирбург” 2Е2
  • Неисправности карбюратора Е2Е
  • Альтернативный метод ремонта экономайзера в Е2Е
  • Карбюратор “Пирбург” 2Е3
  • Карбюратор “Пирбург” 1В1
  • Пароотделитель
  • Рециркуляция отработанных газов
  • Термовыключатель
  • Правила техники безопасности при ремонте и обслуживании автомобиля
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
