Углы установки управляемых колес: назначение и регулировка

Какие углы нужно регулировать

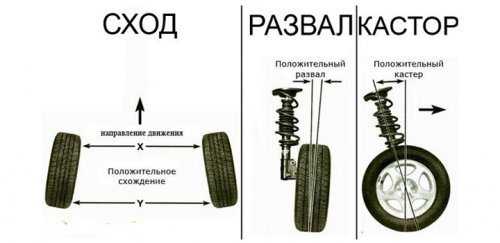

Проверка и регулировка углов установки колес проводится по трем параметрам, описанным ниже.

Кастор

Это угол продольного наклона оси поворота колеса относительно вертикали. Его значение может быть как положительным, так и отрицательным. Благодаря кастору, передние колеса стремятся самостоятельно вернуться в нейтральное положение. От него зависит изменение развала колес при повороте руля и стабилизация автомобиля при движении по дуге. Чем больше его значение, тем сильнее выражен стабилизирующий эффект.

При вывернутом руле колеса наклоняются в сторону поворота, обеспечивая вышеупомянутый стабилизирующий эффект. Значение кастора на современных заднеприводных машинах может достигать 10-12 градусов, на автомобилях с передним приводом кастор выставляют меньше, порядка 5-8 градусов.

Схождение колес

Эта величина также может быть как положительной, если линии, проведенные вдоль управляемых колес пересекутся перед автомобилем, так и отрицательной, если точка пересечения окажется позади. Следует отметить, что чем ближе к нулю угол схождения, тем меньшее сопротивление качению испытывает машина.

Статья в тему: 2009-mercedes-benz-sl-class-grey-front-angle-speed-tilt

Отрицательное схождение – явление крайне нежелательное. Оно вызывает ухудшение управляемости, худший отклик на работу рулем приводит к рысканию автомобиля по дороге и повышает опасность возникновения неуправляемого заноса.

При положительном схождении управляемых колес машина лучше отзывается на работу рулем, легче входит в повороты, а, кроме того, обретает дополнительную поворачиваемость. Колеса задней оси также устанавливаются с положительным схождением, в результате машина становится более устойчивой при прямолинейном движении.

При сильном отклонении углов схождения от нормы, возникает повышенный пилообразный износ протектора шин:

при положительном – его внешней части;
при отрицательном – внутренней.

Развал колес

Развалом называется угол между вертикалью и плоскостью вращения колеса. Если колеса наклонены к центру автомобиля, угол развала отрицательный, при наклоне наружу угол положительный. Отклонение углов развала от нормы ведет к усиленному износу протектора, кроме этого, машину будет постоянно уводить в сторону колеса, имеющего больший угол развала.

“Угловая” теория

Угол продольного наклона оси поворота (кастер (Caster)) (рис. 1) – угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес, т. е. позволяет ехать машине прямо с отпущенным рулем. Чтобы наглядно представить себе, что такое кастер, вспомните велосипед или мотоцикл. Их рулевая колонка отклонена назад. Из-за этого в движении колесо постоянно стремится занять прямое положение. Именно благодаря кастеру при отпущенном руле автомобиль едет прямо, а при выходе из поворота автоматически возвращает колеса в исходное положение. Если угол наклона уменьшить, автомобилем становится сложнее управлять, приходится постоянно подруливать, что утомительно для водителя, да и шины быстрее изнашиваются. Если же кастер увеличить, машина будет ехать по дороге, как танк, но вращение руля превратится в занятие в тренажерном зале. Сказанное в большей степени относится к заднеприводным автомобилям. В переднеприводных небольшое положительное значение кастера устанавливают для стабилизации колес при движении накатом, торможении или при возникновении внезапных боковых нагрузок (ветер). Признаки отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах.

Угол развала колеса (рис. 2) – угол между плоскостью вращения колеса и вертикалью. Если говорить упрощенно, то, как бы при езде или изменении нагрузки не наклонялись рычаги и стойки, положение колеса относительно дороги должно оставаться в заданных пределах. Если верхняя часть колеса отклонена наружу, развал считается положительным, если колесо наклонено вовнутрь – развал отрицательный. При отклонении от нормы развала колес автомобиль самопроизвольно уводит в сторону, а протектор шин изнашивается неравномерно.

Схождение колес (рис. 3) – угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. При увеличенном схождении передних колес сильно пилообразно изнашивается наружная часть протектора, а при отрицательном угле такому же износу подвергается внутренняя. При этом шины начиняют визжать в поворотах, управляемость машины нарушается (автомобиль «рыскает» по дороге) возрастает расход топлива вследствие большого сопротивления качению передних колес. Соответственно уменьшается выбег автомобиля. Схождение и развал – это взаимозависимые величины.

Помимо перечисленных углов существуют углы появление которых нежелательно: углы движения и смещения одной или нескольких осей. При их наличии необходим ремонт подвески или кузова автомобиля.

а – сдвиг колёс (дефект возникает в эксплуатации из-за деформации элементов подвески

б – отклонение линии тяги автомобиля (причина – эксплуатационная);
в – обратное (отрицательное) схождение в повороте (измеряется как разность углов поворота внутреннего и внешнего колёс, измеренных относительно продольной оси; при нарушении возникает проскальзывание одного из управляемых колёс, что снижает устойчивость при прохождении поворота).

Выполняем развал и схождение самостоятельно.

Не будем повторяться о важности этой операции. Процесс этот важный и отнестись к нему необходимо с полной серьёзностью

Для выполнения её необходим инструмент и приспособления:

Наличие смотровой ямы.
Отвес.
Мел или фломастер.
Набор ключей.
Раздвижная линейка со шкалой.

Проведение операции проверки и регулировки развала и схождения для автомобилей с приводом на передние колёса и «классики» имеют некоторые различия. Для выполнения этой операции в домашних условиях необходимо обеспечить наличие ровной, горизонтальной площадки. Проверку и регулировку проводят в несколько этапов:

Автомобиль устанавливается на площадке таким образом, чтобы передние колёса стояли прямо. На внешней стороне покрышке наносят две метки, одна вверху, а другая снизу.
Прикладывают отвес к крылу таким образом, чтобы он был в плоскости с нанесёнными метками. Далее штангенциркулем или другим измерительным инструментом измеряют расстояние от шнура до диска колеса возле верхней и нижней метки. Если разница составляет около 3 миллиметров, это нормально.
Далее необходимо провернуть колёса, прокатив автомобиль вперёд, чтобы нанесённые метки расположились горизонтально.
Снова проводятся замеры от шнура до диска колеса в вертикальной плоскости.
Для получения более точных данных замеров, такую операцию необходимо произвести несколько раз.

Разница размеров межу верхней и нижней меткой для автомобилей с передним приводом должна быть не более 1 мм, а для «классики» – 3 мм. Если полученные результаты измерений не вписываются в эти нормы, проводят регулировку. У автомобилей с передним приводом нужный результат получают сдвигом стойки вперёд или назад, а у «классики» добавляют или убирают регулировочные шайбы нижнего рычага передней подвеске. Если «классика» в передней подвеске имеет стойку «Мак Ферсон», для регулировки тоже двигают стойку.

Схождение колёс проверяют с помощью раздвижной линейки. Для этого на внутренней части колёс впереди по ходу автомобиля делают две метки и измеряют расстояние. Далее необходимо перекатить автомобиль таким образом, чтобы метки оказались сзади по ходу автомобиля. Замер, полученный между метками, должен быть больше предыдущего примерно на 1 мм. Этого можно достичь проворачиванием рулевых тяг.

Хочется напомнить, что подобные самостоятельные регулировки, являются временными, поэтому, надолго не откладывайте проверку на специальном оборудовании передней подвески автомобиля.Удачи на дорогах!

В обзоре рассматривается, как проверять сход-развал на ВАЗ-2112 и как при необходимости вносить коррективы. На легковушках десятого семейства (2110-2112) настраивается каждый параметр: схождение, развал и даже угол наклона оси поворота. Регулировку проводят в стандартной последовательности – начинают с настройки поворотной оси. В последнюю очередь выравнивают углы схождения. Те, кто нарушит эту последовательность, будут «ходить по кругу».

Пример на видео: что будет, если геометрию подвески не проверять и не настраивать.

Как выполняется проверка и регулировка углов установки колес

Многие недобросовестные автомастера сразу, как только автомобиль заехал на стенд, принимаются регулировать углы установки колес. В этом случае лучше сразу отказаться от . Первое, с чего начинается комплекс процедур – проверка технического состояния автомобиля, а именно:

наличие люфта в рулевом колесе и ступичных подшипниках;
наличие радиального и осевого биения колесных дисков;
исправность узлов подвески;
давление воздуха в шинах.

Кроме того, проверка и последующая регулировка должна выполняться только когда автомобиль полностью разгружен, т.е. ни в салоне, ни в багажнике не должно быть ничего лишнего, и если мастер не поинтересовался, полностью ли автомобиль разгружен, это серьезный повод усомниться в его квалификации.

Последний подготовительный этап – установка рулевой рейки в нейтральное положение. Вычисляется требуемое положение вручную путем вращения руля от упора до упора. Половина общего числа оборотов и будет серединой рулевой рейки. Если эту процедуру пропустить, радиусы поворота автомобиля влево и вправо будут различаться, что не добавит комфорта управлению.

После выполнения всех необходимых приготовлений можно приступать к регулировке углов установки управляемых колес. Процедура выполняется в три этапа со строгим соблюдением последовательности: установка кастора – установка развала – установка схождения.

В зависимости от типа подвески установка углов кастора и развала выполняется различными способами: добавлением или удалением регулировочных шайб, ползунковыми механизмами, эксцентриковыми болтами. Многие автомобили конструктивно лишены возможности регулировать развал и угол продольного наклона оси поворота колес, в их числе BMW, некоторые модели Mercedes и Daewoo. Схождение управляемых колес на всех машинах регулируется единственным способом: изменением длины рулевых тяг.

Развал схождение — что это такое

Схождением колес называется угол между плоскостью, в которой вращается колесо, и направлением его движения. Именно от этого параметра зависит, насколько устойчиво автомобиль ведет себя на дороге при вхождении в повороты. Если схождение отрегулировано неправильно, происходит интенсивный износ шин. На автомашинах с задним приводом в ненагруженном состоянии колеса слегка повернуты друг к другу, у заднеприводных авто, наоборот, они немного смотрят в стороны. Когда авто двигается по дороге, угол передних колес компенсируется, и машина едет параллельно дорожному покрытию.

Развалом является угол между плоскостью установленного колеса и вертикалью. Если развал отрегулирован правильно, обеспечивается надежное сцепление колесных шин с дорожным покрытием, наибольшее пятно контакта. Неправильный сход развал характеризуется уводом автомашины в сторону, при этом достаточно быстро разбиваются ступичные подшипники.

Регулировка углов установки передних колес

Рис. 1. Угол продольного наклона оси поворота колеса

Рис. 2. Угол развала колеса

Рис. 3. Схождение колес

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение изменяется вращением регулировочных муфт при ослабленных контргайках наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь — схождение.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:

Углы установки колес автомобиля в снаряженном состоянии:
угол развала	0°±30′
схождение	0°00’±10′ (0±1 мм)
угол продольного наклона оси поворота	1°30’±30′
угол развала	0°30’±30′
схождение	0°15’±10′ (1,5±1 мм)
угол продольного наклона оси поворота	0°20’±30′

Что такое развал-схождение?

Угол между траекторией движения колеса и плоскостью кручения, называется схождение. Верно установленный угол создает условия для хорошего сцепления машины с дорогой и устойчивости при движении в повороте. Если он будет выставлен неверно, увеличится износ шин. У авто, обладающего задним приводом, правильное схождение представлено тем, что колеса немного повернуты друг к другу. Такое расположение колес имеет название «положительное схождение». При движении они выравниваются и становятся параллельно друг другу. У авто с передним приводом все иначе, у них колеса развернуты друг от друга.

Развал – это угол между вертикалью и плоскостью колеса. Верно выставленный развал делает возможным наилучший контакт протектора шины авто с дорогой, тем самым гарантируя качественное и надежное сцепление, и, соответственно, равномерный износ шин. Это в свою очередь оказывает влияние на стойкость и маневренность машины на резких поворотах. Развал квалифицируют как положительным, так и отрицательным. При отрицательном колеса будут наклонены верхом внутрь. Это сигнализирует о том, что имеет место износ подвески либо ее небрежная регулировка после ремонта или замены. При отрицательном развале будет ускоренный износ покрышек, плохое сцепление на ровной дороге и плохая маневренность. Обычно такой развал устанавливается на гоночных авто. Если колеса наклонены наружу, то это положительный развал. От него зависит контакт шин с дорогой и устойчивость машины.

Значения развала должны быть ближе к нулевому показателю. Для придания автомобилю лучшей управляемости и лучшего сцепления с дорогой на машине с задним приводом устанавливается незначительное положительное значение развала, а отрицательное — у авто с передним приводом.

https://www.youtube.com/watch?v=rt—T2N_oIE

“Угловая” теория

а – сдвиг колёс (дефект возникает в эксплуатации из-за деформации элементов подвески

б – отклонение линии тяги автомобиля (причина – эксплуатационная);
в – обратное (отрицательное) схождение в повороте (измеряется как разность углов поворота внутреннего и внешнего колёс, измеренных относительно продольной оси; при нарушении возникает проскальзывание одного из управляемых колёс, что снижает устойчивость при прохождении поворота).

Как влияют углы установки передних колес на управляемость

Для наглядной демонстрации влияния углов установки управляемых колес на поведение машины были проведены практические испытания на автомобиле ВАЗ-2114. Автомобиль новый, после предпродажной подготовки. Поездка со штатными регулировками выявила «легкий» руль и «ватные» отклики на его работу. Проверка казала, что все углы, за исключением кастора находятся в пределах заводских допусков.

Вариант первый: отрицательный кастор

Угол продольного наклона стоек был выставлен максимально отрицательным. Передние колеса при этом максимально смещаются назад. Подобное можно наблюдать на старых «ушатанных» автомобилях, либо на машинах с сильно задранной задней частью.

Тестовая «Самара» после регулировки стала четко реагировать на малейшие движения рулем, руль стал очень «легким», однако машина начала проявлять склонность к рысканию, поведение стало нестабильным, управление стало требовать от водителя максимальной концентрации. В поворотах необходимо постоянно подруливать, выполнить «переставку» на высокой скорости практически невозможно.

Вариант второй: правильные настройки

Кастор выставлен нормально-положительным, развал и схождение выставлены «в ноль». Характер ВАЗ-2114 резко изменился: руль стал упругим и информативным, для его вращения требуется больше усилий. Автомобиль сохраняет траекторию при движении по прямой, его поведение на дороге стало предсказуемым, и правильным.

Вариант третий: излишне положительный кастор

Продольный наклон стоек выставлен на максимально положительный угол. Поскольку такой угол без коррекции схождения выставлять опасно, угол схождения также выставляется «в плюс». На первый взгляд, в сравнении с предыдущим вариантом изменения не сильные: руль стал легче, кузов стал немного сильнее раскачиваться в поворотах, машина стала «ленивее» отзываться на работу рулем. Однако в быстрых поворотах переднюю ось начинает сносить, а скорость, на которой можно безопасно выполнить «переставку», снижается.

Вариант четвертый: спортивный

Кастор остается положительным, все остальные углы выставляются на отрицательные значения. В результате руль стал значительно «тяжелее», управление при этом четкое. Автомобиль входит в повороты и выполняет «переставку» на существенно больших скоростях, чем при всех предыдущих настройках.

Сход-развал колёс. Что это и для чего?

Если мысленно провести одну линию вдоль вертикальной плоскости колеса и вторую вдоль плоскости его вращения, то мы сможем увидеть угол развала, который отвечает за положение колёс при движении автомобиля в повороте, за чёткость его прохождения.

Угол развала

Положительный	Воображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения расположена снаружи
Отрицательный	Воображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения располагается с внутренней части

Положительное и отрицательное значение угла развала

Теперь поиграем воображением, смотря на автомобиль сверху. Проводим линии плоскости вращения колёс и линии направления его движения. Здесь мы можем наблюдать угол схождения колёс, который придаёт нашему автомобилю стабильность движения и его дальнейшую предсказуемость.

Угол схождения

Положительный	Плоскость вращения колёс находится внутри рамки линий направления
Отрицательный	Плоскость вращения колёс находится снаружи рамки линий направления

Положительное и отрицательное значение угла схождения
