Выжимной подшипника сцепления: принцип работы и неисправности

Принцип работы

Разновидностей узла достаточно много, поэтому для лучшего понимания его действия стоит рассмотреть функционирование наиболее простого сухого однодискового варианта:

  1. Сначала водитель выжимает нужную педаль.
  2. Усилие через тросик или шток главного, а затем рабочего цилиндра передается к вилке.
  3. Она через выжимной подшипник воздействует на лепестки нажимного диска, которые гнутся в сторону маховика.
  4. В итоге ведомый диск отсоединяется от маховика ДВС и трансмиссия отключается от двигателя: колеса перестают вращаться.

Если отпустить педаль, соединение мотора и трансмиссии восстановится

Чем «нежнее» водитель отпускает педаль сцепления, тем плавнее происходит подключение коробки к двигателю, что особенно важно при съезде с места

Как заменить выжимной подшипник сцепления

Порядок замены выполняется в следующем порядке:

  1. Снять коробку переключения передач.
  2. Отсоединить концы пружинного фиксатора муфты.
  3. Снять подшипник с направляющей втулки.
  4. Отсоединить пружинный держатель.
  5. Снять старый подшипник и установить новый. Перед установкой необходимо хорошо смазать посадочное место подшипника и втулки.

Новый подшипник должен крутить без сильных усилий.

Ресурс выжимных подшипников составляет 150 000 км пробега, но это при аккуратной эксплуатации. При эксплуатации автомобиля новичками или не аккуратными водителями (которые резко бросают педаль сцепления, стартуют с рывками) ресурс кончается через 50000 км пробега.

Неисправности сцепления

Характерны основные неисправности сцепления:

  1. Износ и выход из строя накладок весомого диска;
  2. Корзина на диске повреждена;
  3. Загрязнение дисковых накладок маслом;
  4. Износ ведомого диска;
  5. Потеря эластичности пружин;
  6. Лопнувшая или ослабленная диафрагментальная пружина;
  7. Лопнувший или изношенный нажимной подшипник;
  8. Износ маховика;
  9. Повреждение корзины;
  10. Заедание вилки.

Признаки поломки сцепления характеризуется затрудненным переключением скоростей во время движения, а также нетипичным шумом треском, увеличением хода педали.

Когда происходит пробуксовка сцепления, происходит появление горелого запаха, автомобиль ведет, повышается расход бензина, двигатель быстро перегревается.

Во время сцепления автомобиль едет рывками, скорее всего у вас выжимной подшипник имеет признаки неисправности. Он деформировался, произошел его износ. Признаки неисправности корзины сцепления возникают при покороблении нажимного диска.

При поломках неисправность привода сцепления имеет следующие причины:

  1. Проблемы с механическим приводом (заедание, частичный или полный разрыв троса).
  2. Повреждение рычажной системы.
  3. Проблемы с гидравликой.

Причины и признаки поломки

Если подшипник неисправный, обычно это обусловлено тем, что устройство износилось в результате постоянного использования в условиях высоких нагрузок. Зачастую причиной изношенного и сломанного устройства является долговременное удерживание педали сцепления с включенной скоростью. Когда водитель допускает такую ошибку, простаивая в пробках, на устройство возлагаются большие нагрузки, что приводит к его поломке. Почему еще детали выходят из строя, так это по причине естественного износа. Если неисправен подшипниковый элемент, определить это можно по некоторым симптомам.

Какие характерны для выжимного подшипника признаки неисправности:

  1. Основной признак вышедшего из строя компонента заключается в появлении постороннего звука. Обычно это шум или стук, который можно услышать, выжимая педаль сцепления автомобиля. Тип звука может быть разным. Иногда устройство тихо шумит, хрустит, потрескивает или сильно стучит. Чем громче будет звук, тем больше вероятность, что устройство износилось и развалилось.
  2. Если деталь не пищит, признаки могут проявиться в сложностях управления машиной. Иногда водителю не удается включить определенную скорость. В некоторых случаях, когда автомобиль начинает движение, он нехарактерно дергается.
  3. Пробуксовка или неполное выключение сцепления. Когда водитель отпускает педаль, происходит пробуксовка, при этом появляется запах гари.
  4. Свободный ход педали стал больше. Динамика транспортного средства ухудшается, автомобиль двигается неравномерно.
  5. Иногда выход из строя выжимного подшипника приводит к увеличению расхода горючего и даже перегреву двигателя.

Каналом «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» опубликован ролик, из которого вы можете узнать о неисправностях, а также диагностике выжимного подшипникового устройства.

Опасность для подшипника

Первая и самая главная опасность описана в предыдущей части статьи. Поэтому никогда не держите на педали сцепления ногу постоянно.

Другая опасность, часто приводящая к поломкам, является внешним фактором. Многие водители ездят по грязи, лужам, снегу. Одни вынуждены это делать по причине плохого качества дорог, другие ездят на рыбалку, охоту. В любом случае под колокол коробки попадает вода и грязь. Из-за этого смазка содержащаяся в выжимном подшипнике теряет свои свойства. Это приводит к повышенному износу, ну и соответственно выходу детали из строя.

Средний срок службы подшипника около 150 000 километров. В случае небрежного использования или плохих дорог этот срок сокращается в 3 раза.

Как провести самостоятельную диагностику неполадок

В ходе активной эксплуатации авто его сцепление постоянно работает в разных режимах, а следовательно, проблемы с этим механизмом быстро проявляются и приводят к изменениям характера движения автомобиля.

Рассматривая различные неисправности автомобильного сцепления, можно выделить две основные группы проблем с этим механизмом. В первую входят неисправности, проявляющиеся при выключении сцепления, а во вторую — сложности с его включением. Чтобы устранить причины проблем со сцеплением, прежде всего следует определить, к какой группе относится проявившаяся неисправность.

Стоит отметить, что выявить нарушения в работе рассматриваемого механизма в большинстве случаев может даже неопытный водитель. Так, чтобы диагностировать неполное выключение сцепления, нужно попытаться включить первую передачу на небольших оборотах двигателя с полностью выжатой педалью. Если при этом не появляются посторонние звуки или вибрации, а передача включается легко, то в этой группе неисправностей сцепление вашего авто не имеет каких-либо проблем.

О наличии неисправностей из группы неполного включения механизма сцепления может свидетельствовать потеря мощности во время движения авто (особенно на подъемах), постоянный специфический запах «подгоревших» накладок диска сцепления, а также повышение оборотов мотора без увеличения скорости движения авто при нажатии на педаль газа.

Чтобы точнее диагностировать проблему неполного включения сцепления, можно провести простой эксперимент. Предварительно необходимо прогреть мотор и по возможности проехать на авто около 15 минут (это нужно, чтобы прогрелась и коробка передач). После этого нужно остановить машину, установить нейтральную передачу и затянуть стояночный тормоз или выжать педаль тормоза. Затем, нажимая на акселератор, надо держать обороты мотора на показателе 1500, выжать сцепление и включить первую передачу, плавно отпуская педаль сцепления. Если после мотор не заглох (или заглох через некоторое время), значит, присутствует проблема с включением сцеплением и автомобиль нуждается в ремонте.

Устройство

В современных механизмах автомобиля используется 2 вида подшипников: роликовый и гидравлический шариковый. Первый – обычный, является механическим устройством, передающим усилие за счет жесткой связи тяги. Гидравлический действует посредством усилия, создаваемого гидросистемой, не требующей приложения нажима на педаль. Функция сцепления заключается в плавном отсоединении трансмиссии от двигателя при переключении передачи. Я не могу для себя выделить какой из двух механизмов лучше. Они оба имеют долгий срок эксплуатации, если их использовать аккуратно и правильно.

Устройство этого механизма следующее: посредством давления нажимной диск придавливает ведомый диск к маховику. Ступица маховика соединяется с первичным валом и двигается по нему. Демпферные пружины, находящиеся внутри вала, уменьшают колебания. Благодаря этому включение получается плавным. А для того, чтобы создать нужное усилие, диафрагменная пружина оказывает воздействие на нажимной диск. На внутренний диаметр пружины, выполненный в виде металлических лепестков, влияет выжимной подшипник сцепления. Он находится на оси вращения. На него возложены функции передаточного  устройства между сцеплением и приводом.

Часто встречаю ошибочное мнение, что вращение выжимного подшипника происходит исключительно при движении машины. Но в действительности при выжатом сцеплении подводится привод крутящего момента на обойму. Если долго удерживать сцепление при включенной передаче, на подшипник возлагается неравномерная нагрузка. По этой причине быстро изнашиваются детали. Ведь она при движении автотранспорта остается в состоянии покоя, начинает работать при переключении передач. Любая поломка приводит к невозможности дальнейшим управлением транспортным средством.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

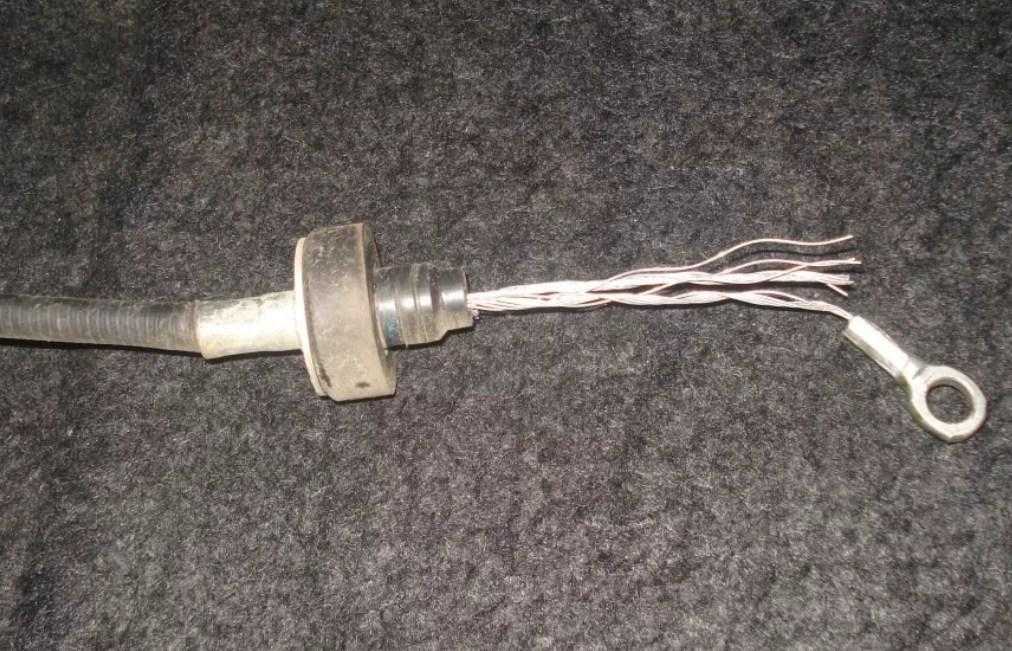

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

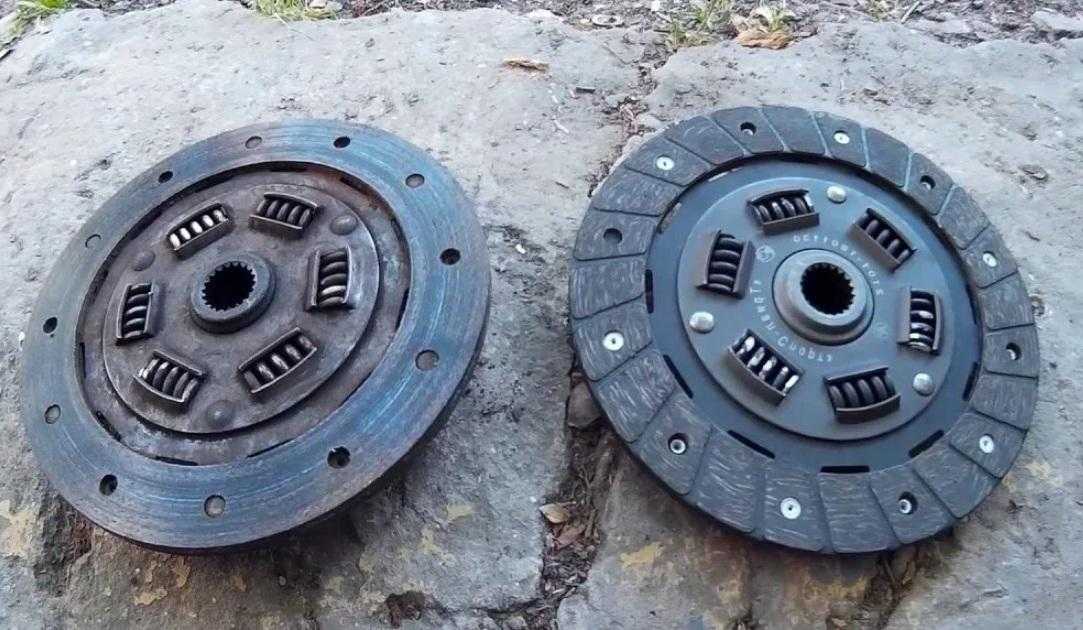

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

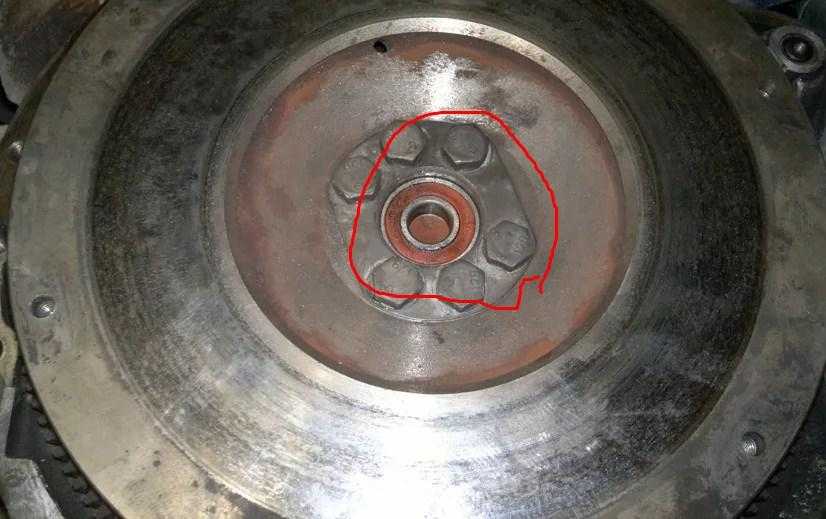

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

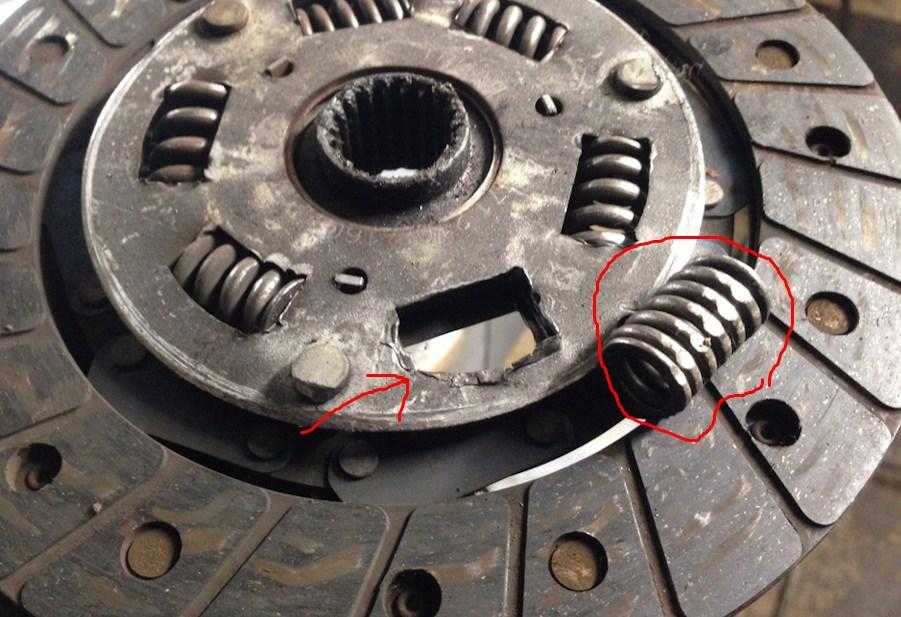

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

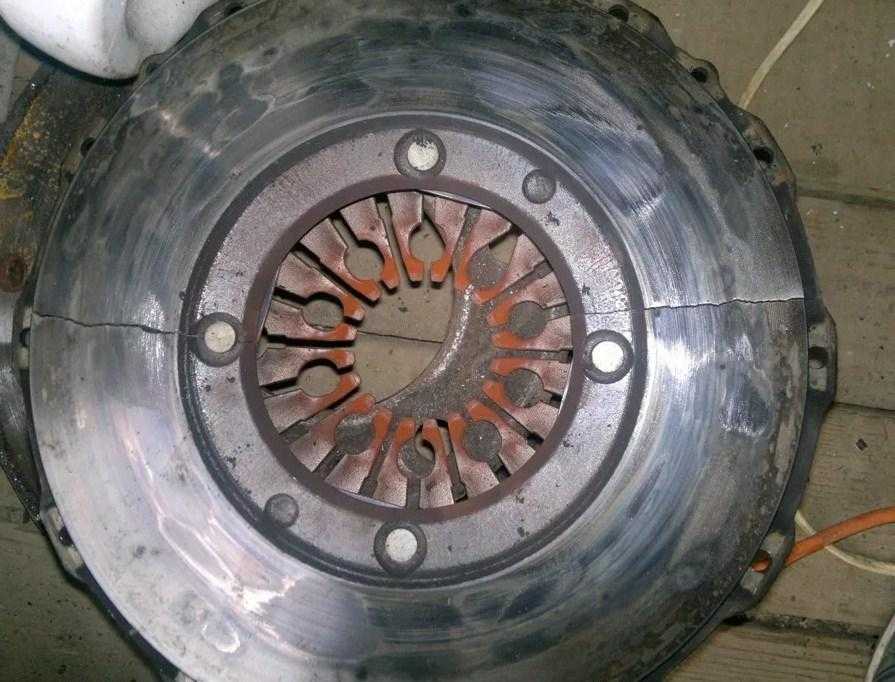

Бывает, что трескается сама корзина сцепления:

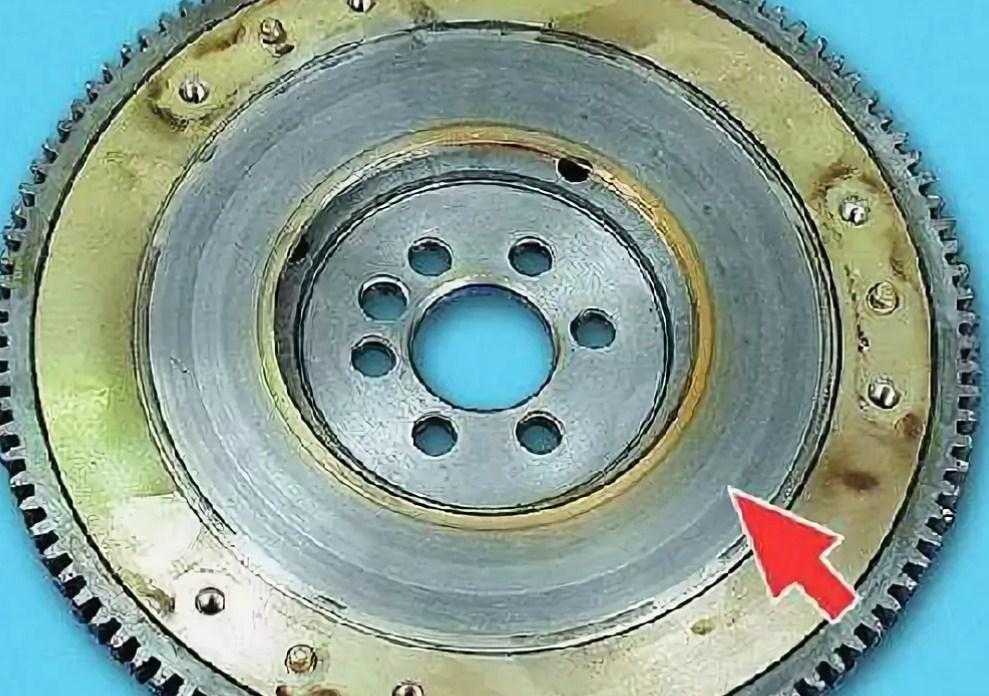

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).

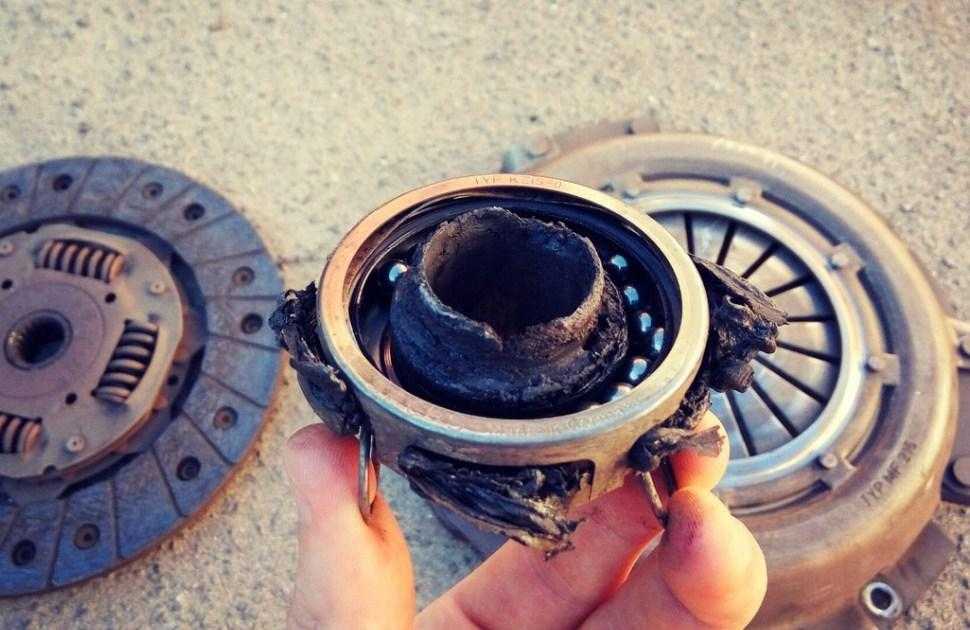

  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Статьи –

Сцепление в механике представляет собой механизм, принцип действия которого основан на действии силы трения скольжения. Часто термин «сцепление» применяется для обозначения одного из компонентов трансмиссии автомобиля, использующегося для соединения маховика двигателя с трансмиссией. Выжатая педаль сцепления на время отсоединяет силовую передачу от двигателя.

Механизм сцепления необходим для того, чтобы можно было плавно стартовать с места, без рывков. Скорость автомобиля начинает увеличиваться только при определенном минимальном количестве оборотов мотора.

Также сцепление используется, когда нужно привести в соответствие скорость автомобиля и число оборотов коленвала двигателя, то есть, обеспечивает плавную передачу крутящего момента от мотора к коробке передач и при необходимости на какой-то момент полностью отключает шестеренки МКП от передающего механизма двигателя.

Различают несколько различных видов сцепления. Часто это один, два или несколько фрикционных дисков, плотно прижимаемых один к другому или к маховику при помощи пружин.

Когда водитель выжимает педаль, то диски сцепления рассоединяются, и между ними возникает воздушный промежуток, сцепление в этот момент отключается, передачи крутящего момента от двигателя к КП не происходит.

Если педаль отпускается, прижимные пружины возвращают диски в начальное положение, и они опять плотно соприкасаются,  крутящий момент с одного, ведущего диска благодаря действию силы трения передается на ведомый диск.

Сцепление представляет собой один из очень важных узлов автомобиля.

Различные виды этих механизмов классифицируются по способу управления, по виду действующего в данном случае трения (сухое трение или мокрое), по числу дисков, и так далее.

Рано или поздно диски сцепления изнашиваются и требуют замены. Неисправности сцепления могут привести к выходу из строя других деталей автомобиля, к примеру, шестеренок механизма КП или вообще к невозможности начать движение автомобиля на дороге.

Как понять, что пора менять сцепление

Если в момент выключения сцепления слышится сильный шум, который создается выжимным подшипником — это говорит о том, что он изношен. Изношенность сцепления приводит к увеличенному, неэкономному расходу топлива в результате значительной потери мощности от двигателя на этом автомобильном узле.

Одна из неполадок в работе сцепления – это пробуксовка дисков при свободно отпущенной педали . Проскальзывая друг относительно друга, диски очень нагреваются, что приводит к быстрой деформации или поломке дисков. Обгорают фрикционные накладки, и в салоне автомобиля можно услышать специфичный запах.

Как можно проверить неполадки в системе сцепления самому, не обращаясь на СТО, как говорится, народным способом? Водитель может заметить пробуксовку дисков поначалу на высоких передачах.

При этом обороты двигателя растут, а скорость движения при этом не увеличивается.

Заметив такое положение вещей, необходимо принять меры, так как процесс развивается, усиливается, и, в конце концов, дойдет до того, что автомобиль просто не сможет начать движение при включении первой передачи.

Каков срок службы механизма сцепления? Ответ на этот вопрос неоднозначен.

Ведь продолжительность службы данного механизма зависит не только от качества производства, но и от опыта и техники езды самого водителя.

По негласному правилу автомобилистов замена дисков проводится после того, как проезд составит восемьдесят – девяносто тысяч километров. Но эти показатели могут и отклоняться в любую сторону.

Как еще можно определить, что пора заменить сцепление

Можно перечислить следующие «симптомы»:

·        Сцепление ведет, то есть происходит неполное выключение сцепления. Это можно заметить по сильному хрусту во время переключения передачи неподвижной машины;

  • ·        Автомобиль срывается с места рывками даже тогда, когда педаль отпускается достаточно плавно;
  • ·        Педаль сцепления выжимается до конца, но в начальное положение не возвращается;
  • ·        Ощущается сильная вибрация во время включения сцепления.

Обидно будет где-нибудь встать на середине намеченного пути, поэтому не откладывайте замену сцепления в долгий ящик.

Если есть определенный опыт, то износ сцепления поможет измерить специальный инструмент – калибр. Следуя инструкции, имея подъемник, можно измерить толщину диска, не проводя демонтажа.

Для замены сцепления часто требуется снятие коробки передач. Вообще, нужно заметить, что замена сцепления является довольно-таки трудоемкой процедурой, поэтому если нет времени, опыта, большого желания или чего-нибудь еще, тогда нужно отправляться на станцию техобслуживания.

Неисправности цилиндра сцепления

К серьезной данная неисправность не относится. В числе наиболее неисправностям рабочего цилиндра сцепления возникают следующие проблемы:

  1. Попадание воздуха в систему;
  2. Утечка жидкости;
  3. Механический износ составляющих компонентов цилиндра.

Если попадает воздух, появляются микротрещины в соединительных шлангах и уплотнительных манжетах. В таком случае систему прокачивают. Для этого специальных навыков и инструментов не требуются. Это стандартная процедура, о которой владельцы знают не понаслышке.

Как определить неисправность главного цилиндра сцепления, если подтекает жидкость? Для начала требуется доливать в бачок тормозную жидкость, и дальше ищем место утечки. Утечка опасна тем, что в один момент, водитель не сможет разорвать связь двигателя и колес. Если утечка связана с соединительными патрубками, тогда их заменить легко. Если проблема возникает в самом цилиндре, то причина выясняется при разборке механизма. В данном случае, неисправность на глаз не определяется.

Заключение

Итак, мы выяснили, какие имеет выжимной подшипник сцепления признаки неисправности. Как видите, основной симптом — это посторонние звуки в районе коробки и сцепления, а также сложности при переключении передач. Кстати, проверяется этот элемент просто — достаточно взяться одной рукой за его основание, а второй вращать его по оси. Если вы производите замену диска или корзины, не поленитесь сделать такую диагностику. Ведь возможно, через пару сотен километров вам заново придется снимать все навесное либо ехать в сервис, где с вас запросят немалую сумму.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, притом, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Признаки неисправности сцепления

Вообще же, основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение.

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач при работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления. При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, .

Хорошо, если подобные признаки неисправности сцепления водитель заметит вовремя, в таком случае можно добраться до автосервиса даже без посторонней помощи, нужно просто ехать медленно, не газовать и аккуратно переключать передачи, желательно применяя так называемый «двойной выжим сцепления» и «перегазовку» при переключении.

При этом для переключения на высшую передачу, выжимается педаль сцепления, рычаг КПП задерживается в нейтральном положении, педаль сцепления отпускается, потом снова нажимается, после чего включается соответствующая передача.

Для переключения с высшей передачи на низшую, рычаг КПП также задерживается в нейтральном положении, отпускается педаль сцепления и немного нажимается педаль газа, после чего сцепление опять выжимается, и включается нужная передача. Освоив такое переключение передач, можно не только снизить нагрузку на детали сцепления, но и заметно продлить «жизнь» коробке передач.

Причины и основные неисправности сцепления

Чаще всего, причиной поломки сцепления является неправильная эксплуатация автомобиля. Например, если машина «села» в снегу, а вы продолжаете усилено газовать или вы очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может «полететь» и выжимной подшипник – он служит для плавного включения и выключения сцепления. Обычно, перед «смертью» выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.

В принципе, при внезапной поломке выжимного подшипника, можно продолжать движение, правда, при этом пользоваться сцеплением не получится, ведь оно будет постоянно включенным. По этой причине трогаться с места придется либо с буксира, либо, включив стартер и первую передачу (при этом машина сразу же начнет двигаться, а потом заведется), конечно, если хватит «сил».

Как только машина заведется и наберет скорость на первой передаче, сбросьте газ, сразу же включите вторую передачу, и таким же образом переключайтесь на третью. При переключении главное ловить нужный момент, когда скорость вращения вала КПП и мотора совпадут, иначе при переключении будет слышен хруст.

Конечно, прибегать к такому методу нужно лишь в крайнем случае и если нет возможности доставить машину на сервис другим, более щадящим для неё способом.

Кстати, при замене выжимного подшипника, на СТО вам могут посоветовать заменить также и диск сцепления. На самом деле, это не всегда нужно делать, если диск сцепления находится в нормальном состоянии.

Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Видео:
поломка сцепления, как добраться до автосервиса или домой своим ходом (такое иногда возможно).

Как видите, продолжить в некоторых случаях движение возможно даже при неисправном сцепление. Все эти рекомендации пригодятся для владельцев автомобиля с механической коробкой передач. Удачи!

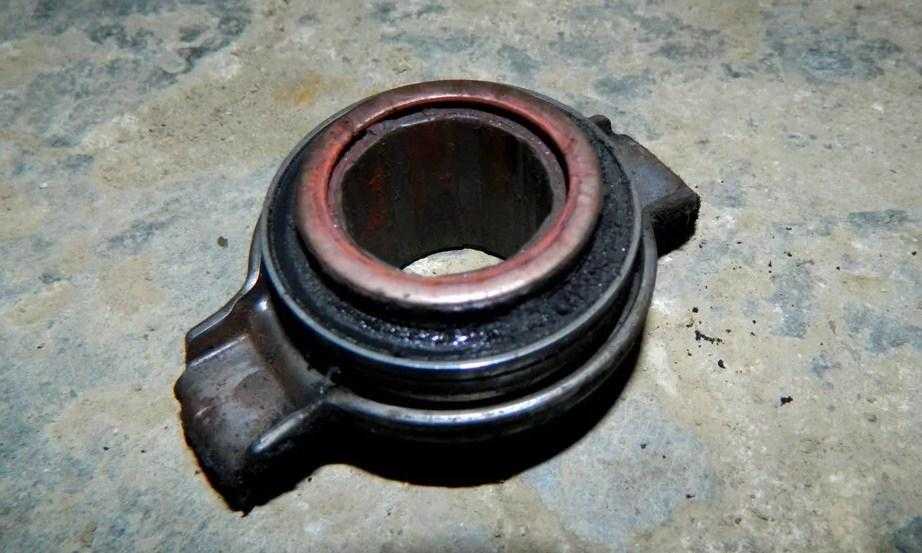

Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.
