Техническое обслуживание сцепления автомобиля: порядок проведения

Замена тросика

Тросик пришел на замену гидравлическому сцеплению. Более высокая надежность, нетребовательность в обслуживании и небольшая цена сделали трос очень востребованным. Трос необходимо менять, если пробег превысил 150 тысяч километров или прошло больше 10 лет с предыдущей замены. Замена троса сцепления не вызывает затруднений даже у неопытного водителя. Освободите вилку от возвратной пружины, затем снимите тросик. После этого расшплинтуйте соединение и снимите трос с педали. Вытащите штифт, затем извлеките старый тросик через салон. Таким же образом установите новый трос. На этом замена троса сцепления завершена. Тросик необходимо менять, если на нем обнаружены даже небольшие повреждения. Если этого не сделать, трос порвется во время движения, что сделает невозможным переключение передач.

Замена выжимного подшипника

Пробег выжимного подшипника не должен превышать 150 тысяч километров. Кроме того, замена выжимного подшипника потребуется, если передачи начали включаться нечетко или появился шум при нажатии на педаль сцепления. Подробно процедура замены выжимного подшипника описана в статье замена выжимного подшипника.

Вывод

Если есть подходящее оборудование, инструменты и вы умеете аккуратно работать, то самостоятельная замена сцепления не вызывает затруднений. Теперь вы знаете, что такое замена сцепления, каков порядок действий и сможете провести эту операцию на своем автомобиле самостоятельно.

Общий принцип действия

На легковых авто применяется сцепление с диафрагменной нажимной пружиной. Она заменяет рычаги включения и цилиндрические пружины. Элемент имеет плоскую форму, в центральной части которой отштампованы лепестки. Они же одновременно служат выжимными рычагами. При нажатии на педаль вилка перемещает выжимную муфту, которая давит на пружину. Внутренняя ее часть движется вперед, пружина выгибается и наружной кромкой отводит нажимной диск, выключая сцепление.

При отпускании педали детали движутся в обратном порядке. Пружина принимает первоначальное состояние, и сцепление включается. Такое устройство дешевле, чем изделие с рычагами, и требует меньше регулировок после ремонта.

Замена главного рабочего цилиндра гидропривода сцепления

При возникновении типичных проблем, связанных с рабочим цилиндром сцепления, рекомендуется провести его настройку, обслуживание или же замену. Сделать это не сложно, для этого потребуется разобрать часть обшивки под рулевой колонкой, отсоединить фишку и снять коленную подушку безопасности. Также потребуется снять фишки с датчиков включения сцепления и круиз-контроля.

В моторном отсеке необходимо снять фиксаторы крепления трубок подачи жидкости к гидроприводу и слить жидкость. Возвращаемся в салон автомобиля и снимаем педаль сцепления с её кронштейнов. Теперь извлекаем педаль в сборе с креплением и главным цилиндром включения сцепления.

Выполнив операции по обслуживанию или замене деталей-расходников на новые устанавливаем главный цилиндр с педалью на место в обратном порядке. Затем в бачок главного тормозного цилиндра гидропривода доливаем жидкость. Теперь остается лишь прокачать гидропривод включения сцепления. Прокачка делается с целью удаления воздушных пробок и нормализации работы системы. Более подробную инструкцию по замене главного рабочего цилиндра вы можете найти на видео.

Источник

Как прокачать сцепление на Нива Шевроле: фото и видео

Прокачку сцепления стоит производить тогда, когда сцепление не полностью включается. Основы прокачки сцепления на видео ниже:

Прокачка сцепления на Шевроле Нива

Расположение бачка.

Когда всё нужное для работы будет под рукой, то следует выполнить такие мероприятия:

Открыть бачок, куда заливается жидкость, и наполнить его до горловины. Находится он в подкапотном пространстве. Жидкость для прокачки сцепления
На штуцер цилиндра системы следует надеть шланг, а другой его конец погружается в ёмкость.
Далее помощник выжимает педаль сцепления (3-4 раза) и потом удерживает её в выжатом состоянии.
При выжатой педали следует открутить клапан и стравливать жидкость в системе. После этого клапан закрывается и в системе опять создаётся давление.
Прокачиваем сцепление нажатием и удерживанием педали
Повторять процедуру следует до тех пор, пока из системы не пойдёт чистая жидкость. В ней также не должно быть пузырьков с воздухом.
Контроллируем цвет жидкости и пузырьки воздуха
В процессе надо проверять уровень жидкости в бачке. Если потребуется, её доливают.
После прокачки следует долить в бачок жидкости до пометки MAX.

Проверка состояния сцепления

Перед пробной поездкой, проверьте как включаются скорости на выжатом сцеплении.

Чтобы проверить техническое состояние сцепления, потребуется:

При прогретом двигателе, который работает на холостом ходу, следует выжать педаль сцепления и включить передачу. В процессе не должно быть слышно никакого скрежета в коробке передач.
При разгоне автомобиля он должен набирать скорость пропорционально увеличению частоты вращения коленвала. Если мотор работает на высоких оборотах, а автомобиль при этом будет разгоняться не динамично, то значит, что сцепление пробуксовывает. Тут потребуется его ремонт.

Как определить необходимость прокачки сцепления

Определить это можно потому, что при включении любой передачи будет слышен скрежет в коробке.

Такая ситуация может стать свидетельством того, что в системе появился воздух. Произойти это может в результате замены как самой жидкости, так и деталей системы.

Чтобы выполнить такую работу самостоятельно, следует иметь набор инструментов, жидкость для замены, пустую ёмкость и трубку. Проводить работы будет удобно с помощником. Делать прокачку следует на смотровой яме или эстакаде.

Полезные рекомендации

Не следует постоянно держать ногу на педали сцепления при движении авто.

https://youtube.com/watch?v=Pqorugvf-40

В таком случае диск будет пробуксовывать и быстрее изнашиваться. И также и выжимной подшипник будет работать в нагрузку, в результате чего его ресурс сократится. По этой же самой причине не следует долго держать выжатой педаль сцепления. Это может происходить, например, в пробке.

Выводы

Зная эти моменты, вы можете самостоятельно определить качество работы сцепления, а также при необходимости прокачать его.

carfrance.ru

Замена главного рабочего цилиндра гидропривода сцепления

Выполнив операции по обслуживанию или замене деталей-расходников на новые устанавливаем главный цилиндр с педалью на место в обратном порядке. Затем в бачок главного тормозного цилиндра гидропривода доливаем жидкость. Теперь остается лишь прокачать гидропривод включения сцепления. Прокачка делается с целью удаления воздушных пробок и нормализации работы системы.
Более подробную инструкцию по замене главного рабочего цилиндра вы можете найти на видео.

Привод сцепления и его виды

Устройство сцепления Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

механический;
гидравлический;
электрогидравлический;
пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

Механический привод сцепления

К элементам механического привода относятся:

трос сцепления;
педаль сцепления;
вилка выключения сцепления;
выжимной подшипник;
механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

В грузовых автомобилях используется не тросовый, а рычажный механический привод.

К плюсам механического привода относятся:

простота устройства;
невысокая стоимость;
надежность в эксплуатации.

Главным минусом считается более низкий КПД по сравнению с гидроприводом.

Гидравлический привод сцепления

Гидропривод имеет более сложную конструкцию. К его элементам, помимо выжимного подшипника, вилки и педали, относится также гидравлическая магистраль, которая заменяет трос сцепления.

Схема гидравлического сцепления

По сути эта магистраль аналогична гидроприводу тормозной системы и состоит из следующих элементов:

главный цилиндр сцепления;
рабочий цилиндр сцепления;
бачок и трубопровод с тормозной жидкостью.

Устройство главного цилиндра сцепления напоминает устройство главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенных одном в корпусе. Также к его элементам относятся резервуар для жидкости и уплотнительные манжеты.

Рабочий цилиндр сцепления, имеющий схожую с главным цилиндром конструкцию, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидропривода такой же, как и у механического, только усилие передается с помощью находящейся в трубопроводе жидкости, а не через трос.

Во время нажатия водителем на педаль усилие через шток передается на главный цилиндр сцепления. Затем за счет несжимаемого свойства жидкости в действие приводятся рабочий цилиндр сцепления и рычаг привода выжимного подшипника.

В качестве плюсов гидропривода можно выделить следующие его особенности:

гидравлическое сцепление позволяет передавать усилие на значительное расстояние с высоким КПД;
сопротивление перетеканию жидкости в элементах гидропривода способствует плавному включению сцепления.

Главный минус гидропривода – более сложный ремонт по сравнению с механическим. Течь рабочей жидкости и попадание в систему гидропривода воздуха – вот, пожалуй, наиболее распространенные поломки, которыми могут «похвастаться» главный и рабочий цилиндры сцепления.

Гидропривод применяется в легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.

Ремонт и обслуживание

Как и любая запчасть в машине выжимной подшипник требует к себе внимания. При первых признаках неисправности следует его заменить на новый. В процессе эксплуатации желательно его периодически смазывать, делать это нужно раз в 70 000 километров. Если машина эксплуатируется в сложных дорожных условиях, то этот пробег лучше уменьшить.

Даже при появлении стука и свиста, следует окончательно убедиться, что проблема в подшипнике. Для этого придется снять коробку. Единственный способ определить состояние детали это взять ее в руки. Замены требуют подшипники, имеющие повреждения – трещины, сколы. Проверьте насколько свободно он крутится. Даже малейшие подклинивания недопустимы. Если никаких признаков неисправности не обнаружено, то можно смазать его и установить обратно. Скорее всего, проблема исчезнет.

Виды подшипников

Существует два основных вида подшипников, применяемых в системах сцепления механических коробок.

Механические

Механические муфты встречаются на автомобилях советского производства. Некоторые современные образцы, например Приора, также снабжены классической системой. Она неприхотлива, простая в конструкции.

Механизм состоит из:

педали в салоне;
металлического троса в защитной оплетке;
вилки;
выжимной муфты.

Когда узел включен, деталь не участвует в работе коробки. При нажатии педали натягивается тросик, который двигает вилку. Происходит смещение муфты навстречу лепесткам диафрагменной пружины. Диск выходит из контакта с маховиком.

Механические системы постепенно уступают свое место другим и встречаются реже. Причина – низкое КПД, из-за которого нужно оказывать большое усилие на педаль.

Гидравлические

главный цилиндр;
трубопровод;
бачок для жидкости;
магистраль;
рабочий гидравлический цилиндр.

При нажатии на педаль происходит увеличение давления контура. Жидкость переходит из бачка главного цилиндра в рабочий, который перемещает муфту к лепесткам корзины. Происходит выключение сцепления.

Гидравлика имеет больший КПД, чем механика. Вязкость жидкости способствует плавности отключения КПП. Педаль легкая, не вызывает дискомфорта.

Недостаток системы заключается в сложности конструкции. При большом пробеге возможно проникновение воздуха в гидравлическую систему. Разгерметизация контура вызывает провал педали, сцепление перестает работать.

Комбинированные

Комбинированные узлы включают элементы механического и гидравлического привода. Систему можно встретить в классических моделях ВАЗа. Объединяет преимущества двух видов в одном устройстве.

При нажатии педали сцепления задействуется гидравлическая система. В контуре образуется повышенное давление, выполняющее механическую работу. Но жидкость не толкает выжимную муфту. Шток рабочего цилиндра двигает вилку, которая перемещает деталь по поверхности ведущего вала.

Далее принцип действия одинаковый с механической системой. Обойма нажимает лепестки диафрагмы, ведомый диск выходит из контакта, трансмиссия отключается от двигателя.

Как отрегулировать сцепление

Прежде чем прокачивать сцепление на вашей машине, его следует отрегулировать, иначе провести эту процедуру вам не удастся. Проблема здесь фактически в том, что если запорный клапан не будет иметь свободный ход, то воздух не сможет выйти, поэтому стоит удостовериться, что свободный ход педали сцепления фактически в норме.

Как это сделать? Возьмите линейку. Один ее конец установите на пол возле педали сцепления. Замерьте расстояние педали от пола. Этот показатель должен составлять 160 миллиметров (плюс-минус два миллиметра). Также удостоверьтесь, что люфт самой педали не превышает трех миллиметров. Если все в порядке, смело можно выполнять прокачку. Если проблемы все же есть, нужно отрегулировать сцепление на Митсубиси Лансер.

Как подтянуть сцепление Мицубиси Лансер? Для этого под рулевой колонкой в районе педали сцепления необходимо найти привод главного цилиндра. Для регулировки вам понадобятся ключи на 6 и 12. Инструкция включает в себя следующее:

1. Ослабьте контргайку.

2. Вращайте шток в нужном направлении, чтобы поставить педаль в необходимом положении.

3. Затяните обратно контргайку после регулировки.

Подрегулировать сцепление вы можете у себя в гараже. Нажмите несколько раз на педаль и убедитесь, что расстояние до пола лежит в необходимых пределах. После этой процедуры вы можете приступать к главной задаче – прокачке сцепления.

Все основные признаки неисправности сцепления и их причины.

Устройство и принцип работы сцепления.

Прежде чем рассматривать неисправности сцепления давайте попробуем разобраться как оно работает. Наглядно работу сцепления можно посмотреть на этом видео:

Если вы больше любите читать — работа сцепления очень проста и основывается на силе трения.

Как видно, сцепление состоит из двух соосных дисков. Когда они прижаты друг к другу, говорят о том, что сцепление включено.

На машине сцепление устроено немного сложнее, но принцип его работы аналогичен.

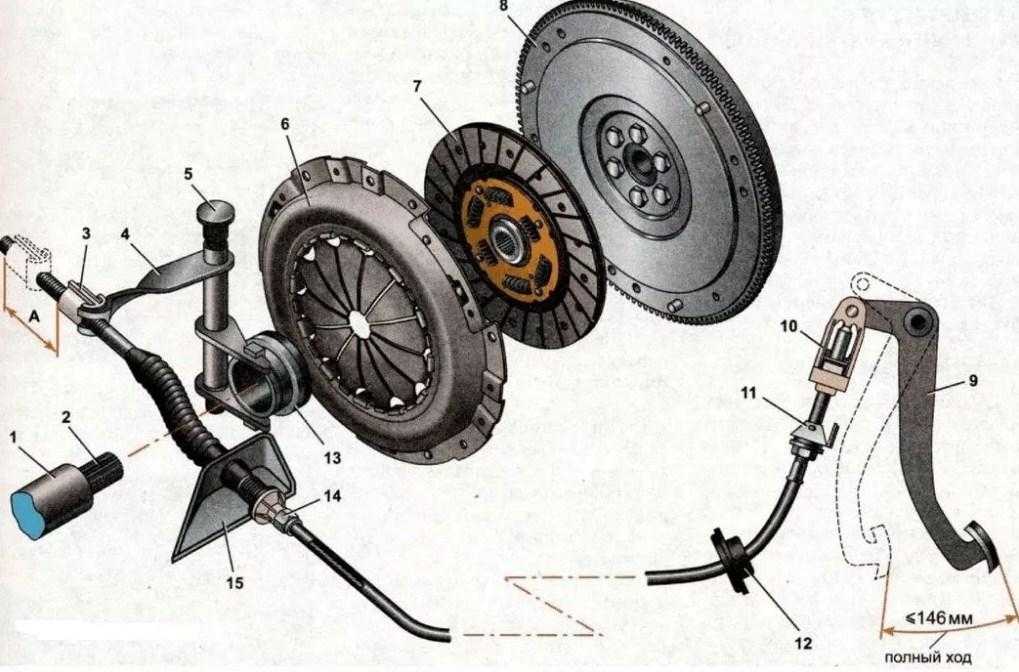

Устройство сцепления на автомобиле:

1 — Направляющая выжимного подшипника.

2 — Первичный вал МКПП.

3- регулировочная скоба задающая свободный ход.

4,5 — вилка сцепления.

6 — корзина сцепления.

7 — ведомый диск сцепления.

8 — маховик двигателя.

9 — педаль сцепления.

Как видно, ведомый диск сцепления зажимается усилием пружин, между маховиком двигателя и корзиной сцепления.

Если необходимо выключить сцепление, и разъединить двигатель и трансмиссию, на лапки/лепестки корзины нажимают через вилку сцепления и выжимной подшипник. Вилка сцепления соединена с педалью посредством тросика, гидравлики или напрямую (на мотоциклах и старинных автомобилях).

Причины преждевременного износа

Сцепление на авто в среднем может прослужить около 100-150 тысяч километров. Многое зависит от стиля и опыта водителя.

Когда педаль сцепы опускается, диск входит в зацеп с маховиком и корзиной. Возникает проскальзывание, и постепенное истирание. В этом нет ничего страшного. Вполне естественный процесс.

Но новички за рулем часто действуют слишком агрессивно и неумело. Из-за этого они и глохнут на старте, с трудом переключаются.

Чем дольше педаль будет выжиматься, тем быстрее подшипник выработается. Именно из-за этого новички и агрессивные водители быстрее других сталкиваются с необходимостью замены этого компонента.

Необходимый инструмент и оборудование

В первую очередь замена сцепления Митсубиси Лансер 9 потребует от механика смотровой ямы или подъемника, поскольку доступ к узлу осуществляется снизу. Кроме этого, обязательна помощь напарника, поскольку демонтируемые детали тяжелые. После этого подготавливаются инструменты, которыми будут производиться работы:

гаечные ключи (рожковые, накидные) размерами 10, 12, 14, 24;
набор слесарного инструмента – отвертки, плоскогубцы и т.д.;
оправка для центровки.

Также будет необходимо приготовить ёмкости для масла, а также смазку WD-40 для демонтажа корродированных болтов и гаек.

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
наличие трещин на корпусе цилиндра;
разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
проваливается педаль и сцепление работает с перебоями;
появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

трещин корпуса;
ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

шланг, который бы плотно одевался на клапан выпуска;
шприц большого размера, диаметр носика которого соответствует размеру шланга;
гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Признаки неисправностей в работе детали

Выжимная муфта может выйти из строя не только из-за неправильной эксплуатации, но и по причине естественного износа. Зная принцип работы устройства, можно по характерным симптомам определить его техническое состояние. Типичными признаками неисправности являются:

Возникновение посторонних шумов при нажатии педали сцепления. Разрушение узла сопровождается скрежетом или громким хрустом.
Заедание привода переключения передач. Иногда невозможно включить нужную скорость.
Чрезмерно свободный ход педали сцепления.
Неполное включение или отключение сцепления. Ситуация может сопровождаться неприятным запахом гари.

Дополнительными признаками поломки являются: повышенный расход топлива, перегрев двигателя, движение транспортного средства рывками. Моторесурс детали уменьшается из-за попадания пыли и грязи в подшипник, повышения температуры и отсутствия смазки.

Игнорировать признаки появления дефекта нельзя, т.к. это может привести к тяжелым последствиям во время поездки с неисправной трансмиссией.

Контрольная проверка

Диагностировать состояние выжимного устройства можно таким способом:

Запустить двигатель авто. Прослушать работу на предмет посторонних шумов. При их наличии определить место.
Выжать педаль сцепления. Если появился посторонний звук, то предстоит замена детали.

Подшипник ремонту не подлежит. Проблема решается заменой дефектной детали.

Последствия неправильного функционирования

Элемент имеет достаточную прочность, поэтому мгновенно развалиться не может. Однако тянуть с устранением дефекта не стоит, т. к. поломка приводит к перекосу дисков и неравномерному износу. В результате возникнут проблемы с трансмиссией, что негативно отразится на техническом состоянии транспортного средства.

Если деталь развалится, то водитель не сможет включить нужную передачу и тронуться с места. В случае возникновения такого дефекта при движении автомобиля в городе потребуются услуги эвакуатора.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

https://youtube.com/watch?v=0DG5EVHwCTo

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Расположение устройства

Чтобы отыскать рабочий цилиндр сцепления на ВАЗ «классике», то искать его необходимо непосредственно в области расположения коробки передач. Устройство крепится при помощи двух болтов к картеру КПП.

Увидеть механизм можно только снизу или в самой глубине моторного отсека со стороны водителя. Ремонтные работы, связанные с демонтажем и заменой рабочего цилиндра сцепления, можно проводить “из под капота”, но гораздо удобнее из смотровой ямы или на эстакаде. На видео ниже указано место расположения данного агрегата. Какую же функцию выполняет данное изделие и можно ли обойтись без него? Об этом узнаем далее.

Особенности функционирования

Принцип работы очень прост. Ниже приведена схема, где рабочий цилиндр обозначен зеленой стрелкой.

Согласно данной схеме можно сказать, что РЦС выполняет немаловажную функцию, а точнее, приводит в действие вилку, которая соединена с барабаном сцепления. В действие основной элемент РЦС, а точнее, поршень, приводится посредством возникшего давления жидкости, поступающей из главного цилиндра по шлангу, при нажатии на педаль сцепления. Тормозная жидкость толкает поршень, который в свою очередь приводит в действие вилку, а она воздействует на барабан, отжимая диск от маховика. Многие задаются вопросом, почему же в системе используется тормозная жидкость? Причина в том, что именно тормозная жидкость является несжимаемой, собственно, поэтому ее используют в таких немаловажных системах, как тормоза и сцепление.

Когда нужно осуществлять замену РЦС

В ходе использования агрегата, что происходит очень часто, изделию свойственно выходить из строя. Основные причины поломок заключаются в перетирании и изнашивании манжет, появление в них трещин, что влечет за собой вытекание жидкости. Значительная утрата жидкости приведет к неисправности системы сцепления. Отремонтировать РЦС, который пришел в негодность можно, но проще и рациональнее заменить на новый.

Чтобы не дожидаться, пока исчезнет давление в педали сцепления, нужно периодически проводить осмотр агрегата. При наличии течи ТЖ требуется немедленно провести соответствующий ремонт на ВАЗ 2107. Прежде чем проводить ремонт, требуется убедиться в неисправности именно этого элемента, так как из строя может выйти и ГЦС. Основными признаками выхода из строя РЦС являются:

снижение уровня ТЖ в бачке;
видимые потеки тормозухи из корпуса устройства или из под резинового пыльника;
«провалы» педали сцепления, которые могут быть периодическими или постоянными;
затруднение переключения передач.

Но чаще всего определяется неисправность путем обнаружения течи тормозной жидкости.

Особенности замены РЦС

Замена рабочего цилиндра сцепления ВАЗ 2107 начинается с того, что требуется удалить всю жидкость из бачка. Дальнейшие действия проводятся по порядку:

Для начала требуется ослабить гайку крепления, которая соединяет шланг с цилиндром. Отвинчивать гайку полностью не нужно, а только ослабить на данном этапе.
Используя плоскогубцы, необходимо снять стяжную пружину.
После этого следует разжать шплинт и вынуть его из кончика толкателя.
Используя ключ на «12» необходимо вывинтить два болта, которыми изделие крепится к картеру коробки передач.
После вывинчивания болтов можно отсоединить скобу от цилиндра, которая предназначается для крепления пружины.
Взявшись за корпус рабочего цилиндра, следует его демонтировать

Во время демонтажа обратите внимание на толкатель, который расположен в вилке.
После отсоединения изделия от картера, можно продолжить вывинчивание гайки, соединяющей шланг с устройством. После вывинчивания гайки, из шланга начнет вытекать тормозная жидкость, поэтому следует заранее подготовить специальную емкость.

После того, как устройство будет демонтировано, его следует заменить на новое, так как ремонт его нерационален. Стоимость изделия незначительная, поэтому проще заменить его на новое, чем попытаться провести ремонт. Установка изделия осуществляется в порядке обратном снятию. После установки требуется обязательно провести процедуру прокачки системы. В завершении следует напомнить, что регулярное обслуживание автомобиля позволяет предотвратить различные непредвиденные последствия в пути, как например, «исчезновение» сцепления.

Это интересно: Почему в автомобиле ВАЗ 2114/15 загорелась лампочка индикатора давления масла: ищем причины и решения

Виды выжимных подшипников

Прежде чем узнать, по каким причинам происходит выход из строя и какие проблемы принесет изношенность подшипникового устройства для автомобиля Акцент или другой модели, разберем разновидности деталей.

На сегодняшний день в системах сцепления и переключения передач используются два типа устройств:

Шариковые или роликовые. Механические детали, при работе которых усилие передается посредством жесткой связки тяг.
Гидравлические элементы. В таких устройствах усилие передается посредством гидравлики. Это позволяет водителю легче выжимать педаль сцепления. Гидравлическими подшипниками оснащаются почти все новые автомобили.
Механические. Практически не используются. Ранее такими деталями комплектовались автомобили российского производства.
