Принцип работы четырехтактного двигателя

Как устроен и работает четырехтактный движок

Работа 4 тактного двигателя позволяет вращать коленчатый вал, который через кривошипно-шатунный механизм передает движение на колесный привод транспортного средства. Простейшая одноцилиндровая конструкция состоит из:

металлического корпуса, состоящего из крышки и блока цилиндров;
цилиндра, внутри которого вверх и вниз перемещается поршень;
впускного и выпускного клапанов, подающих в камеру сгорания топливную смесь и отводящих отработанные газы;
поршня, который сжимает топливную смесь, провоцируя воспламенение, а также проворачивает маховик коленчатого вала и, соответственно, колеса транспортного средства;
свечи зажигания, подающей в цилиндр искру, поджигающую горючую смесь (на бензиновых моделях);
системы подачи масла внутрь силового агрегата для смазки и охлаждения движущихся частей;
контура жидкостного охлаждения, отводящего излишнее от мотора излишнее тепло.

Одноцилиндровый четырехтактный ДВС в разрезе.

Как работает четырехтактный двигатель:

Впуск (от 0 до 180о проворота кривошипа): поршень опускается до нижней мертвой точки (НМТ), одновременно с этим открывается впускное отверстие и в движок поступает смесь топлива и кислорода.
Сжатие (от 180 до 360о): поршень поднимается до верхней мертвой точки (ВМТ), сжимая находящуюся внутри топливную смесь.
Рабочий ход (от 360 до 540о): топливо внутри цилиндра воспламеняется от свечи зажигания (либо от температуры — на дизелях) и поршень силой получившегося взрыва снова отбрасывается вниз. Третий такт называется рабочим, потому что именно в нем поршень совершает полезную работу, передавая коленвалу, и далее — на колесный привод крутящий момент (остальные такты ДВС происходят, наоборот, за счет движения кривошипно-шатунного механизма, поэтому фактический КПД движка такого типа составляет около 40%).
Выпуск (от 540 до 720о проворота кривошипа): в это время открывается выпускное отверстие, и поршень снова поднимается до ВМТ, выталкивая отработанные газы в выхлопную систему.

Рабочий цикл четырехтактного бензинового двигателя.

В чем особенность дизельных силовых агрегатов

Все ДВС можно поделить на две группы по принципу смесеобразования:

Бензиновые (карбюраторные или инжекторные) и газовые — в которых топливо смешивается с воздухом до попадания в цилиндр.
Дизельные — топливо впрыскивается непосредственно в камеру сгорания.

Рабочий цикл четырехтактного двигателя на дизельных силовых агрегатах немного отличен от бензиновых. В камерах сгорания находится кислород, который нагрет до температуры, достаточной для воспламенения топлива. Перед тем, как поршень дойдет до верхней мертвой точки, в цилиндр впрыскивается жидкое дизтопливо, которое форсунки распыляют до мелких капель для более быстрой реакции с нагретым воздухом.

4 такта двигателя внутреннего сгорания на дизеле.

Многоцилиндровые модели

Чем больше цилиндров имеет четырехтактный двигатель, тем больше суммарный объем камер сгорания, поэтому силовые агрегаты на автомобилях оснащают несколькими цилиндрами. Чаще всего это число бывает четным, для обеспечения баланса установки, но встречаются и трехцилиндровые модели.

Классификация многоцилиндровых автомобильных моторов:

Рядный — на одном коленчатом вале параллельно друг другу;
V-образный — два ряда цилиндров на коленвале, расположенные под углом;
VR-образный — аналогичен предыдущему, но имеет меньший угол развала (около 15о).

Рядный ДВС в разрезе.

Чтобы многоцилиндровый движок работал равномерно, такты различных цилиндров должны чередоваться в определенной последовательности и через равные промежутки времени. Примерный порядок работы четырехцилиндрового ДВС:

Порядок работы цилиндров на ВАЗ-2109.

От чего зависит мощность четырехтактного мотора

Основные параметры, оказывающие влияние на мощность силового агрегата, это:

суммарный объем цилиндров;
частота вращения коленчатого вала;
пропускная способность впускных и выпускных отверстий;
уровень сжатия топливной смеси.

Схема работы наддува турбированного мотора.

Требования, предъявляемые к моторным маслам для четырехтактного двигателя

В связи с конструкционными особенностями 4-тактных моторов смазочные материалы, используемые в смазочной системе, должны обладать определенными характеристиками и уровнями качества в соответствии с предъявляемыми требованиями:

Сохранение высоких смазочных свойств в течение длительного периода.
Способность обеспечить качественную защиту и охлаждение рабочих элементов силового агрегата.
Соответствие требованиям данных марок и моделей транспортных средств.

При соблюдении вышеперечисленных пунктов смазочная жидкость будет правильно подобрана. Выбранное моторное масло с успехом защитит детали от износа, будут созданы все необходимые условия для долгой и безотказной работы четырехтактного силового агрегата.

Цикл работы двигателя, рабочие такты

Появившиеся очень давно двигателя внутреннего сгорания как работающие на бензине, так и дизельном топливе, и применяемые сейчас, делятся на два вида:

Двухтактные;
Четырехтактные.

Как видено из названия сводится различие принципа функционирования двигателя в количестве тактов – движений поршня, за которые он выполняет определенный цикл работ.

Для четырехтактного двигателя определено 4 такта в результате которых один поршень выполняет полный цикл – впуск, сжатие, рабочий ход и выпуск.

В каждом из этих циклов в цилиндре двигателя выполняются определенные процессы. Все они направлены на достижение одной цели – обеспечение преобразования энергии сгорания топлива во вращение коленчатого вала.

Так, при такте впуска в цилиндр подается горючая смесь, состоящая из топлива и воздуха, без которого процесс горения невозможен. Причем образование и подача этой смеси у бензинового и дизельного двигателя отличаются.

Далее идет такт сжатия, при котором поступившая смесь сжимается в объеме. Делается это для того, чтобы в меньшем объеме образовалось больше горючей смеси.

Уменьшение объема позволяет при следующем такте обеспечить более высокое КПД при сгорании топлива.

Рабочий ход – единственный из всех тактов, при нем энергия отдается, а не забирается и для него существуют все остальные такты.

После сжатия происходит воспламенение смеси, у бензиновых двигателей – за счет искры, проскакиваемой между электродами свечи накаливания, у дизелей – за счет высокого давления, при котором смесь нагревается настолько, что воспламеняется.

При воспламенении смеси выделяется энергия, которая воздействует на поршень, заставляя его двигаться вниз, при этом выделенная от сгорания энергия передается поршнем на коленвал посредством шатуна.

Выпуск – такт, направленный на очистку полости цилиндра от продуктов горения. После очистки цикл повторяется вновь.

Из всего вышесказанного выходит, что один цикл движения поршня в цилиндре направлен только на получение одного такта – рабочего хода, все остальные такты только помогают получить его, причем для их выполнения задействуется часть энергии, которую отдает такт рабочего хода.

Каждый такт двигателя соответствует определенному движению поршня в цилиндре.

Существуют две крайние точки положения поршня, получивших название мертвых точек.

Одна из них верхняя – выше поршень уже подняться в цилиндре не может, а вторая – нижняя, при которой он ниже не опускается.

Обеспечиваются эти точки кривошипом коленчатого вала, к которому поршень присоединен шатуном.

При движении поршня от одной точки к другой, а затем наоборот, и выполняются такты. То есть, при движении поршня от нижней точки (НМТ) к верхней (ВМТ) могут выполняться два такта – сжатие и выпуск, а при движении наоборот – впуск и рабочий ход.

Имея представление о тактах, можно говорить и о типах двигателей, а их два – 2-тактный и 4-тактный.

У каждого из этих двигателей цикл производится по-разному, что влияет на их конструкцию и многие другие параметры и характеристики.

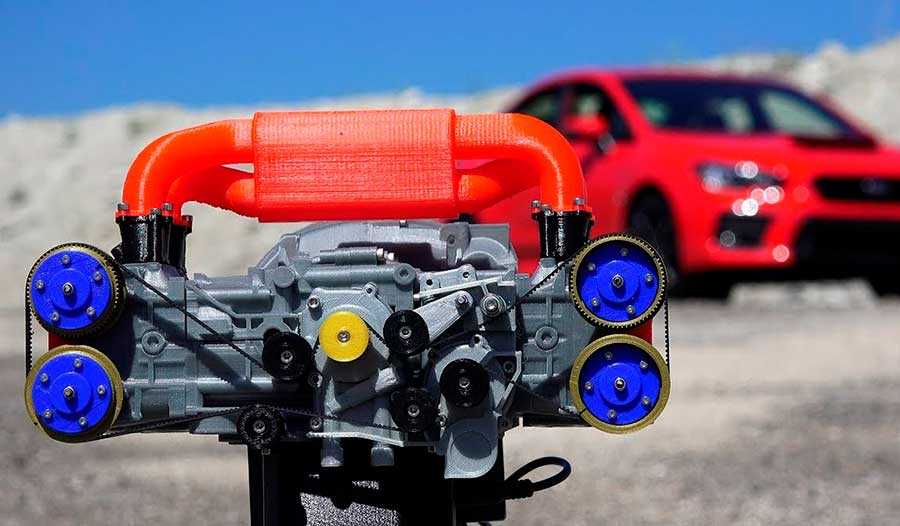

Оппозитный двигатель, достоинства и недостатки

Впуск

Итак, в камере сгорания силового агрегата циклы преобразований энергии начинаются с реакции горения топливной смеси. При этом поршень находится в самой верхней своей точке (положение ВМТ), а затем движется вниз. В результате в камере сгорания двигателя возникает разрежение. Под его воздействием горючая жидкость всасывает топливо. Впускной клапан при этом находится в открытом положении, а выпускной закрыт.

Когда поршень начинает движение вниз, то над ним увеличивается объем. Это и вызывает разрежение. Оно составляет примерно 0,071-0,093 МПа. Таким образом, в камеру сгорания попадает бензин. В инжекторных двигателях топливо впрыскивается форсункой. После поступления смеси в цилиндр ее температура может составлять 75 до 125 градусов.

То, как сильно цилиндр будет заполнен топливной смесью, определяют по коэффициентам заполнения. Для двигателей с карбюраторной системой питания данный показатель составит от 0,64 до 0,74. Чем выше значение коэффициента, тем более мощный мотор.

Особенности работы 4-х тактного двигателя

В двухтактном моторе смазывание поршневых и цилиндровых пальцев, коленвала, поршня, подшипника и компрессорных колец проводят, заливая масло в бензин. Коленчатый вал 4тактного мотора располагается в масляной ванне, что является существенным отличием. Именно поэтому отсутствует необходимость смешивать топливо и добавлять масло. Все, что необходимо сделать владельцу автомобиля — наполнить бензином топливный бак.

Автовладельцу, таким образом, незачем приобретать специальное масло, без которого не может функционировать двухтактный мотор. Кроме того, при наличии четырехтактного мотора на поршневом зеркале и на стенах глушителя уменьшается количество нагара

Еще одно важное отличие — в двухтактном моторе в выхлопную трубу выплескивается горючая смесь, что обусловлено его устройством

https://youtube.com/watch?v=Pby7ms9Smiw

Следует признать, что у четырехтактных двигателей также имеются небольшие недостатки. Например, у них не особо качественными являются рабочие моменты по регулированию теплового клапанного зазора.

Основные отличия между двухтактным и четырехтактным ДВС

Одно из основных отличий рассматриваемых агрегатов в наличии газораспределительного механизма на 4-тактном моторе. На 2-тактных устройствах газораспределительного механизма нет. Вместо него имеются отверстия в стенках цилиндра, через которые и происходит подача готовой топливно-воздушной смеси, а также отвод выхлопных газов.

ГРМ не только увеличивает вес и размер двигателя, но еще и существенно влияет на его стоимость. Отсутствие ГРМ приводит к тому, что двигатель имеет только два цикла работы. Наличие каналов в стенках цилиндра приводит к увеличенному износу колец и поршня двигателя. Именно поэтому двухтактные двигатели имеют небольшой ресурс работы. Далее рассмотрим конструктивные отличия между 2-тактным и 4-тактным моторами.

Потребление топлива — несмотря на то, что двухтактный агрегат имеет простое строение, в плане потребления бензина он проигрывает четырехтактному. Связано это с количеством тактов. В то время, как 4-цикловый агрегат совершает 2 оборота коленчатого вала, потребляя при этом одну порцию топлива, двухтактный двигатель при этом делает только один оборот. Увеличение расхода топлива составляет примерно 1,5 раза. Кроме того, не стоит забывать, что 2-тактный агрегат имеет несовершенную систему, и в процессе работы наблюдается потеря топливной смеси, выбрасываемой в глушитель. Это часть смеси, которая «вылетает в трубу» при движении поршня вверх в момент сжатия
Тип топлива — моторы 4-тактного типа работают на чистом бензине, который в карбюраторе смешивается с воздухом . Агрегаты 2-тактного типа работают на смеси масла с бензином. Использование чистого бензина недопустимо, что повлечет за собой быстрый выход из строя цилиндропоршневой группы
Система смазки — многие знают, что именно по этому принципу рассматриваемые агрегаты отличаются. В 4-тактном моторе имеется отдельная система смазки, состоящая не только из емкости, но еще и масляного насоса, фильтров и трубопроводной магистрали. Система смазки не взаимосвязана с механизмом подачи топлива, что говорит не только об эффективности, но и продолжительном сроке службы. Двухтактные моторы работают на бензине с маслом. Пропорции смешивания бензина с маслом для бензопилы и бензокосы описаны на сайте. Бензин вместе с малом подается в двигатель, где осуществляется смазка механизма. Стоит отметить, что далеко не все двухтактные моторы имеют общую систему смазки, но встречаются еще и агрегаты с раздельным механизмом, где смешивание происходит автоматически в зависимости от количества оборотов
Тип смазывающих веществ или отличие масла для двухтактного мотора от 4-тактного. Для двухтактных двигателей используются специальные масла «сгорающего» типа. Это масло смешивается с бензином, и попадают в систему КШМ, обеспечивая смазку движущихся деталей. После этого масло в составе с бензином поступает в цилиндр, где воспламеняется и сгорает. Это масло называется двухтактным, и выпускается оно красного или зеленого цвета. Цвет не играет большой роли, и говорит о применении присадок в составе. Четырехтактные моторы работают на чистом бензине, так как они имеют отдельный механизм, отвечающий за смазку КШМ. В таких моторах используется обычное моторное масло, которое нельзя смешивать с бензином, и заливать в двухтактные агрегаты. Это приведет к быстрому засорению электродов свечи и выходу из строя ДВС. Получается, что отличие масла для двухтактных двигателей от четырехтактных заключается в консистенции и составе. На 2-цикловых ДВС используются сгораемые типы масел, которые перед тем, как сгореть, смазывают всю систему

По системе смазки четырехтактных двигателей нужно отметить, что они бывают двух типов — с сухим и мокрым картером. Различаются они по способу смазки. В мокром типе происходит подача масла из картера на КШМ. Насос перекачивает масло из картера, являющегося частью двигателя.

На ДВС с сухим картером используется отдельный бак с маслом. Из него масло насосом перекачивается в систему КШМ, обеспечивая смазку деталей. Скапливающееся масло обратно транспортируется в бак при помощи дополнительного насоса.

Зная основные конструктивные и принципиальные отличия рассматриваемых механизмов, следует разобраться с их достоинствами и недостатками, которые имеются у обоих вариантов.

Масло для четырехтактного двигателя

Масла делятся на два типа – для двигателей с воздушным и водяным охлаждением. Температура поршней в моторах с воздушным охлаждением гораздо выше, чем в случае с водяным, поэтому первые более требовательны к маслу.

Хотя в зимний период техника с воздушным охлаждением четырехтактного двигателя используется реже (в основном садовая и сельскохозяйственная техника, мотоциклы, моторные лодки и т.д используются летом), вопрос для ее владельцев стоит достаточно остро. Зимой актуально масло для квадроциклов, снегоходов и т.д.

Главное, и летом и зимой – это характеристики, позволяющие маслу сразу после запуска двигателя создать защитную пленку на механизмах

Это важно, даже если двигатель новый или бывший в употреблении, но в идеальном состоянии. Сравнительный анализ разных марок показывает, что масло может быть минеральным или синтетическим

Разница между летними и зимними маслами определяется степенью вязкости и шириной диапазона температур, при которых конкретные марки масла можно применять. Число перед литерой W указывает на предел температуры, при которой масло густеет. Число после означает предельную температуру эффективного использования этого масла. Бывают всесезонные масла, например, 10w30. Аббревиатура SAE обозначает международный стандарт, по которому классифицируются моторные масла.

Высоковязкие масла, например, Sae 30 или Sae 40 ориентированы на летний период, а низковязкие (5W30 или близкие к нему) на зимний. Зимние масла летом будут ускоренно испаряться и не обеспечат смазку. Летние масла будут быстро густеть при низких температурах, осложняя работу мотора.

Инструкции и рисунки

В статье неоднократно было отмечено, что способы транспортировки и эксплуатации могут отличаться у разных моделей и производителей. Чтобы быть уверенным на 100 % в вопросе, как перевозить 4-тактный лодочный мотор, нужно изучить инструкцию, а также и все наклейки, таблички и рисунки. Даже один и тот же производитель может выпускать в разные годы отличающиеся друг от друга модели, которые будут отвечать другим требованиям при эксплуатации. Поэтому при покупке не нужно спешить, необходимо получить консультацию продавца, уточнить момент правильной перевозки и хранения четырехтактного лодочного мотора конкретной марки.

Сравнение двухтактного и четырехтактного двигателя

Спрашивается, почему тогда машина не может иметь такой производительный агрегат? Во-первых, классический двухтактник самый неэкономный агрегат из всех, которые используются в автотранспорте. Причина тому в особенностях продувки и наполнении цилиндра. Во-вторых, что касается гоночных модификаций, подобных Honda NSR500, то из-за высоких оборотов рабочий ресурс агрегата очень маленький.

К преимуществам 2-тактного агрегата перед 4-тактным аналогом относятся:

Возможность с одного оборота коленвала снять мощность, в полтора-1.7 раза превышающую той, которая вырабатывается классическим мотором с газораспределительным механизмом. Этот параметр имеет большее значение для тихоходной морской техники и моделей поршневой авиации.
За счет особенностей конструкции ДВС имеет меньшие габариты и вес. Этот параметр очень важен для легкой техники, например, скутеров. Раньше такие силовые агрегаты (обычно их объем не превышал 1.7 литра) устанавливались в малолитражных автомобилях. В таких модификациях обеспечивалась кривошипно-камерная продувка. Некоторые модели грузовиков тоже оснащались двухтактными моторами. Обычно объем таких двс составлял минимум 4.0 литра. Продувка в таких модификациях осуществлялась прямоточным типом.
Их детали меньше изнашиваются, так как подвижные элементы для достижения того же эффекта, что и в 4-тактных аналогах, выполняют в два раза меньше движений (два такта совмещены в один ход поршня).

4-тактный мотор

Несмотря на эти плюсы, у двухтактной модификации двигателей есть существенные недостатки, из-за которых пока не практично использовать ее в автомобилях. Вот некоторые из этих минусов:

Карбюраторные модели работают с потерей свежего заряда ВТС в процессе продувки камеры цилиндра.
В 4-тактном варианте отработанные газы удаляются в большей степени, чем у рассматриваемого аналога. Причина тому, что в 2-тактнике при продувке поршень не достигает верхней мертвой точки, а этот процесс обеспечивается только во время его небольшого хода. Из-за этого некоторая часть воздушно-топливной смеси попадает в выпускной тракт, а в самом цилиндре остается больше отработанных газов. Чтобы снизить количество несгоревшего топлива в выхлопе, современные производители разработали модификации с инжекторной системой, но и в этом случае невозможно полностью удалить остатки горения из цилиндра.
Эти моторы более прожорливые по сравнению с 4-тактными модификациями с идентичным объемом.
Для продувки цилиндров в инжекторных моторах используются турбонагнетатели с большой производительностью. В таких моторах воздуха расходуется в полтора-два раза больше. По этой причине требуется установка особенных воздушных фильтров.
При достижении максимальных оборотов 2-тактный агрегат создает больше шума.
Они сильнее дымят.
На низких оборотах они создают сильные вибрации. Разницы у одноцилиндровых моторов с четырьмя и двумя тактами в этом отношении нет.

Что касается долговечности двухтактных двигателей, то бытует мнение, что из-за плохой смазки они быстрее выходят из строя

Но, если не брать во внимание агрегаты для спортивных мотоциклов (большие обороты быстрее выводят из строя детали), то в механике работает ключевое правило: чем проще конструкция механизма, тем дольше он прослужит

У 4-тактников большее количество мелких деталей, особенно в газораспределительном механизме (о том, как работают фазы газораспределения, читайте здесь), которые в любой момент могут сломаться.

Как видно, развитие двигателей внутреннего сгорания до сих пор не остановилось, поэтому кто знает, какой прорыв в этой области совершат инженеры. Появление новой разработки двухтактного двигателя подает надежды, что в ближайшем будущем автомобили будут оснащаться легкими и более производительными силовыми агрегатами.

В завершение предлагаем посмотреть на еще одну модификацию двухтактного мотора с поршнями, двигающимися навстречу друг другу. Правда, эту технологию нельзя назвать инновационной, как у варианта Хофбауэра, потому что такие двс начали использоваться еще в 1930-х годах в военной технике. Однако для легкового транспорта подобные 2-тактники еще не применялись:

Ошеломляющий Двигатель Со Встречным Движением Поршней 2018

Смотрите это видео на YouTube

Внимание к особенностям и мелочам

Были случаи, когда человек привыкал к правилам эксплуатации одного мотора и потом испытывал сложности, перейдя на другую модель. Например, используя на катере дополнительный маленький двухтактный мотор «Ямаха» для движения у берега и на участках с затопленными деревьями, которые представляют опасность для больших дорогостоящих моторов, владелец не уделял внимания особенностям его транспортировки. При смене двигателя возникли проблемы, так как покупатель не изучил инструкцию, где было описано, как перевозить 4-тактный лодочный мотор «Ямаха». В необходимый момент владелец не смог его завести. Как выяснилось позднее, масло из картера вытекло и попало в головку цилиндра. Мотор не успел получить повреждений, но доставил много проблем. Владелец был лишен возможности комфортного и безопасного передвижения по мелководью. В этой ситуации банальная невнимательность может стать причиной серьезной поломки, и владелец не сможет быстро понять и оценить, в чем причина отказа работы нового двигателя.

Если нет никого желания вникать в суть того, как перевозить лодочный мотор, то для таких пользователей тоже есть свое решение — можно транспортировать в любом положении, но перед использованием дать ему постоять в вертикальном положении минимум три часа. Тогда никаких проблем не возникнет, все будет работать как положено и без поломок.

Особенности работы системы смазки четырехтактного мотора

В конструкцию четырехтактного силового агрегата включен масляный картер с поддоном, в котором постоянно находится смазочная жидкость на определенном уровне. При помощи масляного насоса моторная смазка поступает в систему и распределяется по внутренним поверхностям стенок цилиндров.

Тонкая масляная пленка существенно уменьшает силу трения контактирующих подвижных элементов. Кольца маслосъемные тщательно отводят моторное масло от камеры сгорания.

Благодаря меньшим нагрузкам, испытываемым 4-тактным двигателем, обеспечивается систематическое поступление смазочного материала в требуемых объемах на трущиеся поверхности рабочих деталей и узлов. За счет этого ресурс двигателя существенно увеличивается. Полную замену машинного масла следует производить один раз в сезон.

На современных моделях автомобилей производители устанавливают специальные контрольные датчики, при помощи которых производятся проверка уровня машинной смазки и незамедлительное информирование водителя о потребности полной замены смазочного материала.

История

Патент 1904 года на двигатель с верхним расположением клапанов Buick.

Предшественники

Первые двигатели внутреннего сгорания были основаны на паровых двигателях и поэтому использовали золотниковые клапаны . Так было и с первым двигателем Отто , который впервые был успешно запущен в 1876 году. Поскольку двигатели внутреннего сгорания начали развиваться отдельно от паровых двигателей, тарельчатые клапаны стали все более распространенными, и большинство двигателей до 1950-х годов использовали боковой клапан (с плоской головкой) дизайн.

Начиная с Daimler Reitwagen 1885 года , в некоторых автомобилях и мотоциклах использовались впускные клапаны, расположенные в головке цилиндров, однако эти клапаны были с вакуумным приводом («атмосферным»), а не с приводом от распределительного вала, как в типичных двигателях OHV. Выпускной клапан (ы) приводился в действие распределительным валом, но находился в блоке двигателя, как и в двигателях с боковым клапаном.

В прототипе дизельного двигателя 1894 года использовались верхние тарельчатые клапаны, приводимые в действие распределительным валом, толкателями и коромыслами, поэтому он стал одним из первых двигателей OHV. В 1896 году Уильям Ф. Дэвис получил патент США 563 140 на двигатель с верхним расположением клапанов с жидкой охлаждающей жидкостью, используемой для охлаждения головки блока цилиндров. но работающей модели построено не было.

Серийные двигатели OHV

В 1898 году производитель велосипедов Уолтер Лоренцо Марр в США построил прототип моторизованного трехколесного велосипеда с одноцилиндровым двигателем с верхним расположением клапанов. Марра наняла компания Buick (тогда называвшаяся Buick Auto-Vim and Power Company ) в 1899–1902 годах, где конструкция двигателя с верхним расположением клапана была доработана. В этом двигателе использовались коромысла, приводимые в действие толкателями, которые, в свою очередь, открывали клапаны параллельно поршням. Марр вернулся в Buick в 1904 году (построив небольшое количество автомобилей Marr Auto-Car с первым известным двигателем, в котором использовался верхний распределительный вал), в том же году, когда Buick получил патент на конструкцию двигателя с верхним расположением клапанов. В 1904 году первый в мире производство OHV двигатель был выпущен в Buick Model B . Двигатель имел плоско-сдвоенную конструкцию с двумя клапанами на цилиндр. Этот двигатель оказался очень успешным для Buick: в 1905 году компания продала 750 таких автомобилей.

Несколько других производителей начали производить двигатели с верхним расположением клапанов, например, вертикальный 4-цилиндровый двигатель братьев Райт 1906–1912 гг . Однако двигатели с боковым расположением клапанов оставались обычным явлением до конца 1940-х годов, когда их начали постепенно выводить из эксплуатации для двигателей OHV.

Верхние кулачковые двигатели

Первый двигатель с верхним распределительным валом (OHC) появился в 1902 году, однако в течение многих десятилетий использование этой конструкции в основном ограничивалось высокопроизводительными автомобилями. Двигатели OHC постепенно стали более распространенными с 1950-х по 1990-е годы, и к началу 21-го века в большинстве автомобильных двигателей (за исключением некоторых североамериканских двигателей V8) использовалась конструкция OHC.

В 1994 году на автогонке Indianapolis 500 Team Penske участвовала в автомобиле с двигателем Mercedes-Benz 500I, изготовленным по индивидуальному заказу . Из-за лазейки в правилах двигателю с толкателем было разрешено использовать больший рабочий объем и более высокое давление наддува, что значительно увеличило его выходную мощность по сравнению с двигателями OHC, используемыми другими командами. Команда Penske квалифицировалась с поул-позицией и выиграла гонку с большим отрывом.

В начале 21 века несколько двигателей V8 с толкателем от General Motors и Chrysler использовали переменный рабочий объем для снижения расхода топлива и выбросов выхлопных газов. В 2008 году на Dodge Viper (четвертое поколение) был представлен первый серийный двигатель с толкателем, в котором используется система изменения фаз газораспределения .

Особенности работы 4-х тактного двигателя

Такт сжатия в дизельном двигателе

На данном этапе работы поршень в камере сгорания идет по направлению вверх к ВМТ. Оба клапана в двигателе автомобиля находятся в закрытом состоянии. В результате работы поршня воздух в цилиндре сжимается. Степень сжатия в дизельном двигателе более высокая, чем в бензиновых моторах, а давление внутри цилиндра может достигать 5 МПа. Сжатый воздух существенно нагревается. Температуры могут достигать 700 градусов. Это нужно, чтобы воспламенилось топливо. Оно на дизельных моторах подается через форсунки, установленные на каждом цилиндре. В зимнее время в работе участвуют свечи накаливания. Они предварительно подогревают холодную смесь. Таким образом мотор легче запускается в зимнее время. Но такая система есть не на всех авто.

Минусы четырехтактных силовых агрегатов

Основным недостатком 4-тактных движков является меньшая мощность в сравнении с 2-тактными аналогами.

Часть кинетической энергии, полученной коленчатым валом от толчков поршней, расходуется на совершение впуска, сжатия и выпуска. Т. е. энергия, полученная в ходе химических процессов сгорания, частично расходуется на механическое приведение в движение внутренних рабочих элементов движка.

Во время сгорания топливной смеси происходит кратковременное мощное возрастание нагрузки на головку блока цилиндров (ГБЦ), поршни и прочие рабочие элементы движка. Во избежание их разрушений и выхода из строя возникает необходимость увеличения массы этих компонентов с целью увеличения их прочности. Данные преобразования влекут возрастание инерции и нагрузок на элементы, находящиеся в движении.

Все описанные моменты приводят к частичному отбору мощности 4-тактного двигателя.

К минусам также можно отнести увеличение периода разгона автомобиля в сравнении с 2-тактными моторами и необходимость регулировки тепловых зазоров клапанов.

Мотор закреплен к лодке

Перевозя лодку на прицепе, двигатель в большинстве случаев поднимают и фиксируют подпорным рычагом, так как расстояние от винта до проезжей части может быть недостаточным для безопасной транспортировки. Как правило, автомобиль с прицепом до водоема движется по дорогам с грунтовым покрытием, что предполагает подбрасывание лодки на кочках. Это может привести к откидыванию мотора с фиксирующего рычага, что может стать причиной поломки или механических повреждений.

Даже незначительные повреждения на винте будут заметно снижать характеристики мотора и доставят некомфортные ощущения при эксплуатации. Для предотвращения всех негативных последствий необходимо произвести подготовку к транспортировке, а именно откинуть мотор, закрепить его дополнительным крепежом и защитить винт от механических повреждений.

Конструктивные особенности

Помимо различий в принципе работы у этих моторов еще и существуют конструктивные особенности.

2-тактный двигатель конструктивно проще. Механизм газораспределения – это дополнительное оснащение мотора, которое усложняет конструкцию.

У 2-тактного мотора этот механизм отсутствует и его роль выполняет поршень, открывая и закрывая те или иные окна.

Помимо этого, данный двигатель не нуждается в системе смазки. Обусловлено это тем, что в процессе работы задействовано и подпоршневое пространство, где располагается колен. вал.

Но поскольку кривошипно-шатунный механизм требует смазки, то у этого двигателя она производится вместе с топливом, то есть моторное масло добавляет в топливо, и при поступлении топлива в это пространство, имеющееся масло смазывает механизм.

У 4-тактных двигателей конструкция включает и механизм газораспределения, и отдельную систему смазки.

Это значительно усложняет конструкцию, однако эти двигателя являются более приоритетными, чем двухтактные из-за ряда эксплуатационных недостатков последних.

Какой можно сделать вывод

При выборе мотора стоит обратить внимание на особенности эксплуатации данного двигателя. Есть ли возможность перевозить его, не нарушая правил эксплуатации? Необходимо получить исчерпывающую информацию о конкретной модели и определить различия и преимущества того или иного двигателя

Четырехтактный мотор не требует смешивания бензина с маслом, он более бесшумный и имеет больший ресурс при эксплуатации, также и расход топлива говорит в пользу этого варианта. Двухтактный — менее прихотливый, имеет меньший вес, низкую стоимость.

Оба варианта достойны высоких оценок, и выбор той или иной модели зависит от заявленных покупателем требований. А вопрос о транспортировке всегда может быть решен за счет изучения инструкции и грамотной эксплуатации. Разница в весе у мощных моторов не играет никакой роли, так как такие двигатели снимают только на период зимнего хранения, а это лишь один раз в год.
