Продолжение 2 статьи сборка дизеля ямз-236/238

Маркировка деталей

Этот параметр указывается на головке болта. Для деталей, выполненных на основе углеродистой стали с классом прочности — 2, указываются цифры через точку, например: 3.5, 4.8 и т. д.

Первая цифра указывает 1/100 номинального размера прочностного предела на разрыв, измеряется в МПа. Например, если на головке болта, указано — 10.1, то первое число означает 10*100 = 1000 МПа.

Вторая цифра — отношение пределов текучести к прочности, умножается на 10, по вышеуказанному примеру — 1*10*10= 100 МПа.

Предел текучести — это максимальная нагрузка на болт. Для элементов, выполненных из нержавеющей стали, наносится тип стали А2 или А4, и далее предел прочности. Например: А4—40. Число в данной маркировке характеризует 1/10 предела прочности углеродистой стали.

Основные резьбовые соединения в двигателе

Перечень основных резьбовых соединений двигателя и особенности их затягивания:

Головка блока цилиндров (ГБЦ)
Очень важный узел, поэтому при её креплении к блоку важно соблюдать не только момент затяжки, но и порядок затягивания болтов. Как правило, ГБЦ затягивается довольно большим моментом, начиная от центра блока к краям в несколько заходов
Обязательно уточняйте эту информацию в руководстве по эксплуатации автомобиля (для каждой модели двигателя цифры и порядок могут быть различны)!
Клапанная крышка

Из-за того, что шпильки креплений клапанной крышки имеют маленький диаметр, при их затягивании следует соблюдать особую осторожность и не превышать необходимый момент. Порядок затягивания и момент также уточняйте в руководстве.
Свечи зажигания и свечи накаливания

Они затягиваются в произвольном порядке, но очень внимательно, так как в случае повреждения резьбы в двигателе потребуется дорогостоящий ремонт.
При затягивании форсунок также соблюдайте осторожность: из-за их небольшого диаметра легко повредить резьбу.
Затягивать подушки двигателя следует после полной установки двигателя, когда уже он своим весом держится на них. Если затянуть подушки до того, как двигатель полностью ляжет на них и будет убран домкрат, подушки быстро порвутся при эксплуатации.

Такой порядок затяжки ГБЦ чаще всего используется для рядных четырехцилиндровых двигателей

Итак, теперь вам известны основные правила при работе с резьбовыми соединениями. Если нет динамометрического ключа, но необходимо затянуть что-либо в двигателе, лучше приобретите или одолжите такой ключ у кого-нибудь. В крайнем случае, воспользуйтесь самодельным, но не затягивайте гайки «на глазок», этим вы скорее навредите и двигателю и своему кошельку, ремонт ДВС у автомобилей с пробегом — недешёвое удовольствие.

Моменты затяжки основных резьбовых соединений

Крепеж головки цилиндров

Порядок затяжки болтов крепления головки блока цилиндров.

На рисунке приведен порядок затяжки болтов крепления головки цилиндров. Предварительно установленные болты подтянуть от руки. В дальнейшем болты крепления головки блока цилиндров затягиваются за три приема:

1 прием – болты затянуть моментом 100±10 Н·м (10±1 кгс·м).

2 прием – болты довернуть на 180º±5º.

3 прием – болты довернуть на 90º±5º.

Внимание:
После затяжки болтов крепления головки блока цилиндров, выполненной в три приема, дальнейшего контроля затяжки болтов в эксплуатации не требуется

Резьбовое соединение

Момент затяжки, Н·м (кгс·м)

Крепеж коленчатого вала и шатунно-поршневой группы

Болты крепления крышки коренных подшипников коленчатого вала

Предварительный момент затяжки: 135±15 (13,5±1,5)
Окончательный момент: довернуть болты на 120º±2º

Болты крепления маховика.

Внимание:
Болты используются только 1 раз. Установка болтов второй раз недопустима.

Предварительный момент затяжки: 85 ± 5 (8,5 ± 0,5)
Окончательный момент: довернуть болты на 90º±2º

Болты крепления гасителя крутильных колебаний.
Внимание:
Болты используются только 1 раз

Установка болтов второй раз недопустима.

Предварительный момент затяжки: 85 ± 5 (8,5 ± 0,5)
Окончательный момент: довернуть болты на 90º±2º

Болты крепления крышки шатуна

Предварительный момент затяжки: 70 ± 5 (7 ± 0,5)
Окончательный момент: довернуть болты 115º±2º

Болты крепления форсунок охлаждения поршней

8 – 10 (0,8 – 1,0)

Крепеж внутри картера маховика

Болты крепления корпуса шестерен

80 — 100 (8,0 – 10,0) с нанесением анаэробного герметика Loctite 518 на фланец

Болты крепления масляного насоса

22 — 25 (2,2 – 2,5)

Болты крепления подшипника распределительного вала

50 – 55 (5 – 5,5)

Болты крепления промежуточной шестерни привода пневмокомпрессора

50 – 55 (5 – 5,5)

Болты крепления картера маховика

Ø10мм: 43 — 55 (4,4 – 5,6)
Ø12мм: 80 — 100 (8,0 – 10,0)
с нанесением герметика Loctite 518 на фланец

Крепеж механизма газораспределения

Болты стоек и оси коромысел

Затяжку производить в три приёма:
1. Завернуть на 2 — 3 оборота;
2. Начиная с середины, последовательно перемещаясь в обе стороны, затянуть моментом 20 — 30 (2,0 — 3,0);
3. Начиная слева, последовательно перемещаясь вправо дотянуть моментом 73,54 ± 4,9 (7,5 ± 0,5)

Регулировочные гайки коромысел

50 – 55 (5 – 5,5)

Крепеж топливной аппаратуры

Гайка крепления шестерни привода топливного насоса

195 ± 5 (19,5 ± 0,5)

Болты крепления топливного насоса высокого давления

50 — 55 (5,0 – 5,5)

Болты крепления рампы

45 ± 2 (4,5 ± 0,2)

Болты крепления скоб форсунок в головке цилиндров

Предварительный момент затяжки: 16±1 (1,6± 0,1)
Окончательный момент: довернуть болты на 95º±2º

Гайка штуцера форсунки в головке блока цилиндров

Предварительный момент затяжки: 5 (0,5)
Окончательный момент затяжки: 55 ± 1 (5,5 ±0,1)

Гайки крепления топливопроводов к рампе и штуцеру форсунки

25+8 (2,5+0,8)
При течи топлива затянуть максимальным моментом 50 (5,0)

Болты крепления фильтра тонкой очистки топлива

22 – 25 (2,2 – 2,5)

Болты крепления блока электронного управления

8 – 10 (0,8 – 1,0)

Крепеж крышки головки цилиндров и масляного картера

Болты крепления крышки головки цилиндров

8 – 10 (0,8 – 1,0)

Болты крепления картера масляного

22 — 25 (2,2 ± 2,5) с нанесением герметика Loctite 518 на фланец

Пробка сливного отверстия масляного картера

70 ± 14 (7,0 ± 1,4)

Крепеж навесных агрегатов

Болты крепления кронштейна генератора

50 – 55 (5,0 -5,5)

Болты крепления генератора на кронштейне

50 – 55 (5,0 -5,5)

Болты крепления кронштейна компрессора кондиционера

50 – 55 (5,0 -5,5)

Болты крепления компрессора кондиционера на кронштейне

22 – 25 (2,2 – 2,5)

Болты крепления натяжных роликов

50 – 55 (5,0 -5,5)

Болты крепления пневмокомпрессора

Ø10мм: 50 — 55 (5,0 – 5,5)
Ø14мм: 140 — 160 (14 – 16)

Болты крепления насоса гидроусилителя руля

50 – 55 (5,0 -5,5)

Гайки крепления стартера

80 – 100 (8 – 10)

Болты крепления распределительной водяной трубы на головке

22 – 25 (2,2 – 2,5)

Болты крепления сервисного модуля

22 – 25 (2,2 – 2,5)

Болты корпуса привода вентилятора

Ø 8мм: 22 — 25 (2,2 – 2,5)
Ø10мм: 50 — 55 (5,0 – 5,5)

Болты крепления предпускового электроподогревателя воздуха

22 – 25 (2,2 – 2,5)

Болты рымов двигателя

140 – 160 (14 – 16)

Крепеж выпускного тракта

Болты крепления выпускного коллектора

Предварительный момент затяжки: 20 (2,0)
Окончательный момент затяжки: 50- 55 (5,0 – 5,5)

Гайки крепления турбокомпрессора на выпускном коллекторе

50 — 55 (5,0 – 5,5)

Гайки крепления заслонки моторного тормоза

50 — 55 (5,0 – 5,5)

Дюймовая нарезка

Определенные нормы дюймовой нарезки, которые оговаривают требования к ней, дает нам ГОСТ. Нормы рассматриваются по двух основным параметрам – шагу и диаметру (внешнему и внутреннему).

Изделия с дюймовой резьбой имеют специальный штуцер, который имеет вид суженого конуса. Данный элемент дает возможность соединить детали в одну максимально прочную конструкцию. Часто применяются для водопроводных труб и нефтегазовых систем.

Круглая резьба

Практична в применении для санитарно-технической арматуры, в условиях, где нужно обустройство часто разъемных соединений.

Ее особенности позволяют продлить срок службы соединений за счет своей прочности, детали имеют высокую сопротивляемость к значительным нагрузкам, используют в условиях повышенной загрязненности среды.

Круглую резьбу используют в основном для смесителей, кранов, вентилей, шпинделей и других подобных элементов.

NPSM

National pipe thread, соответствует стандарту резьбы США. Его относят к цилиндрическому дюймовому типу. Параметры профиля соответствуют 60 градусам, форма профиля — треугольник.

NPT

Отличается от NPSM тем, что является стандартом в Соединенных Штатах Америки. Данный тип отличается практичностью использования в условиях с высоким давлением.

С последними двумя типами потребители обязательно столкнуться, приобретая сантехнические изделия и арматурные трубы американского производства.

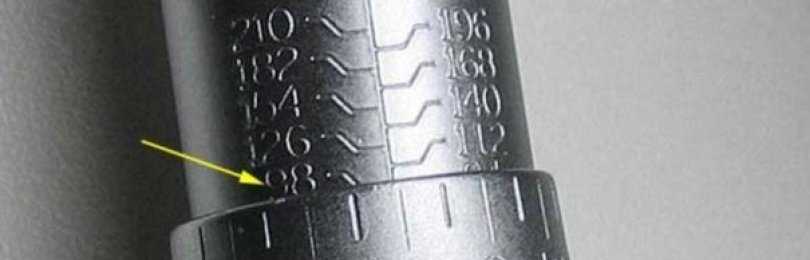

Единицы измерения динамометрического ключа на инструменте

На картинке представлен стрелочный динамометрический ключ , который имеет две системы измерения крутящего момент: Кгс/м и lbf/ft.

Здесь изображен предельный динамометрический ключ щелчкового типа , который имеет две шкалы с разных сторон инструмента в системах: Н/м и lbf/ft.

Электронный динамометрический ключ в большинстве случаев использует все основные системы измерения крутящего момента, делая инструмент не только самым точным в использовании, но и универсальным, способным работать в разных единицах. С помощью кнопок меню цифровой динамометрический ключ позволяет выбрать необходимую систему измерений.

При покупке динамометрического ключа необходимо учитывать единицы измерений, в которых производятся конкретные работы, чтобы не производить пересчет в необходимые значения.

Для обеспечения правильных моментов затяжки болтов и гаек, требуется инструмент, точно дозирующий усилие.

Чтобы не пристраивать внешний динамометр к рукоятке, выпускается достаточно удобное приспособление: динамометрический ключ. Однако многие автолюбители не знают, как им пользоваться: особенно, если инструмент вместо измерительной шкалы оснащен установочным регулятором усилия.

Несмотря на единый принцип применения динамометрического ключа: обеспечение заданного усилия при затягивании крепежа, технология работы в разных моделях отличается принципиально.

Можно ли правильно затянуть резьбовые соединения ГБЦ без динамометрического ключа

Затягивать резьбовые соединения при отсутствии соответствующего оборудования категорически не стоит автолюбителям, которые решили самостоятельно поменять прокладку головки блока или притереть клапаны.

Но даже специалисты с большим стажем болты крепления головки блока цилиндров на дорогих марках легковых автомобилей затягивают динамометрическим ключом, потому что эта операция напрямую влияет на долговечность работы силового агрегата. В экстренной ситуации, когда нет возможности воспользоваться динамометрическим ключом, можно применить вариант с механическим или электронным кантором. В приведённом ниже видео опытный слесарь объясняет зрителям, как можно правильно затянуть головку блока цилиндров без ключа. При этом стоит иметь в виду, что правильность выполнения работ стоит проверить с помощью угломера.

Видео: как проверить затяжку головки блока цилиндров

Затяжка болтов крепления ГБЦ на автомобилях с пробегом — дело ответственное, трудное, специфическое. Ответственное, потому что от правильной затяжки зависит нормальная и долговечная работа двигателя. Трудное, поскольку эту работу выполнять не совсем удобно из-за тесноты и недостаточной обзорности. Специфическое — потому что нужно болты подтягивать в несколько заходов, по определённой схеме, с помощью специального динамометрического инструмента.

Cнятие головки ямз 236

Cнятие головки начинается с откручивания водяного коллектора. Впускного коллектора. Топливные трубки.  При  их снятии необходимо фиксировать удлинители топливных форсунок. Они откручиваются от форсунок. И теряют герметичность. При последующей установке. Возможно просачивание топлива в картер двигателя

Осторожно необходимо откручивать трубку обратки  топлива

Возможна утечка как из под гайки трубки . Так и из под штуцера. Который  вворачивается в блок. Особенно необходимо быть острожным при откручивании трубки обратки с форсунок. Трубка лопается в основании штуцера. Если резко провернуть ключ. После того как удалены все трубки. Откручиваются и вынимаются форсунки. Кронштейны коромысел прикручены болтами.

Снятие штанг  толкателей может привести к неприятному моменту

 Если неосторожно вытаскивать штангу. И она выскочит из рук

То провалиться в картер двигателя . Достать её будет очень тяжело. Многие оставляют штангу там. Она особенно не помешает работе двигателя. Если займет нейтральное положение. Поэтому выниматься штанга должна аккуратно.

Гайки крепления головки желательно откручивать с одним усилием.  При помощи динамометрического ключа. Головка массивная.  Ослабление одних гаек приведет к увеличению нагрузки на другие. Это может вызвать как просадку гильз. Так коробление самой головки. Лучше открутить её в два приема. Установив на ключе  нагрузку в 140 Н*м.

Контроль величины зазоров тепловых компенсаторов

Согласно рекомендациям завода производителя, регулировка должна производиться при увеличенном размере на 0, 25 мм. Наиболее точный замер зазоров можно произвести в момент такта сжатия. Для этого проворачиваем коленвал. Впускной клапан на первом цилиндре должен закрыться. Торец, который работает в связке с коромыслом примет верхнюю точку. После этого нужно на 120 градусов прокрутить коленвал. Это позволит провести точный замер сразу двух клапанов.

Определение номера цилиндра

Нужно встать перед мотором с передней части автомобиля. Первый цилиндр находится слева. В противоположной стороне находится пятый цилиндр. Коленчатый вал можно прокручивать посредством специального воротка или с помощью накидного ключа. Размер зазора определяется при помощи щупа. Он должен без проблем входить между верхней частью клапана и нижней точкой коромысла. Если щуп, имеющий толщину измерительного листа 0,25 мм помещается свободно, а при размере 0,30 мм протолкнуть измерительный лист не получается, то необходимый зазор выставить не получится.

Перед регулировкой рычаги коромысла должны быть прижаты.

  1. В цилиндрах с первого по четвертый выпускные клапаны должны быть прижаты к торцу оси.
  2. Впускные клапаны должны прижаты к упорной шайбе.
  3. В пятом, шестом, седьмом и восьмом цилиндрах прижимание деталей производится наоборот.

Процесс регулировки клапанов на МАЗе ЯМЗ 238

В случае если размер зазора не соответствует норме, необходимо провести следующие действия.

  1. Для начала откручиваем гайку на регулировочном винте. Она располагается на коромысле. После этого между закрывающимся клапаном и коромыслом вставляется щуп заданного размера.
  2. Далее, нужно отверткой провернуть винт до тех пор, пока не будет создан необходимый зазор. Чтобы избежать дальнейшее проворачивание винта, стоит аккуратно зажать гайку.
  3. Если при проверке величины зазора обнаружится несоответствие размера норме, то необходимо провести вышеописанные действия. Регулировка клапанов имеет свой порядок, который нельзя нарушать. Настройка проводится с пятого цилиндра. Далее, четвертый, второй, шестой, третий, седьмой, восьмой. При этом впускное отверстие цилиндра должно быть закрыто.
  4. В конце проводится повторная проверка зазоров на каждом цилиндре. Ввиду возможного наличия неточностей размеров деталей на МАЗе, допускается отклонение от нормы не более 0,35 мм.

После проведения настройки клапанов на ЯМЗ-238 рекомендуется произвести запуск силового агрегата. Отсутствие посторонних звуков, вибраций и шумов говорит о правильности настройки

Также важно обратить внимание на состояние прокладки ГБЦ. Если она имеет неудовлетворительное состояние, нужно провести ее замену. Конечной операцией будет установка крышки головки блок на место

Конечной операцией будет установка крышки головки блок на место

При появлении через небольшой период времени посторонних шумов в работе V-образного двигателя ЯМЗ необходимо отрегулировать систему повторно. Она должна проводится в точной последовательности мероприятий, описанных выше

Конечной операцией будет установка крышки головки блок на место. При появлении через небольшой период времени посторонних шумов в работе V-образного двигателя ЯМЗ необходимо отрегулировать систему повторно. Она должна проводится в точной последовательности мероприятий, описанных выше.

Работы по настройке ГРМ являются ответственным мероприятием, от которого зависит исправность и надежность работы мотора. Настройку должен проводить специалист, имеющий практические навыки и умения. Неправильная настройка может привести не только к потере мощности двигателя, но и к выходу из строя элементов силового агрегата.

Проверка посадки гильз и плоскости головки

Головка снята. Её необходимо отчистить от нагара. Промыть. Тоже самое необходимо сделать с плоскостью гильз и блока

Важно отчистить поверхности тщательно. Что бы произвести проверку плоскости  головки на возможный изгиб

И проверить блок на просадку гильз. Для двигателей ЯМЗ  это очень актуальная тема. Гильзы проседают в свои посадочных местах. И проседают на только друг относительно друга. Они садятся на один бок . это практически не видно на глаз.

Линейка хорошо позволяет увидеть, как сидят гильзы. Лечат эту проблему по разному. Все зависит от того на сколько сильно произошла просадка. Иногда помогает установка дополнительного кольца по верхнюю кромку гильзы. Которая упирается в блок двигателя. У кого то получается выровнять гильзу у кого то нет. Лучше это сделать на ремзаводе при помощи расточного станка. Есть специальные приспособления по выравниванию посадочных мест не снимая и не разбирая двигатель до конца.

 Посадка гильз в первую очередь влияет на прорыв газов из камеры сгорания. Газы попадают в водяную рубашку. И через расширительный бачок наружу. Или скапливаются в верхней точке водяного коллектора. Образуют  воздушную пробку. Первое что происходит. Перестаёт нагреваться радиатор печки. Так пробки газов не позволяют циркулировать жидкости. При э том мотор хорошо работает и не выбрасывает охлаждающую жидкость из расширительного бачка. Это как бы первый звонок. снова придётся снимать головку блока цилиндров. Поэтому лучше сразу проверить перепады  и наклон гильз. Для этого можно воспользоваться специальной линейкой. Что бы потом не делать двойную работу.

Маркировка и класс прочности деталей

Цифровое обозначение параметра прочности метрического болта указано на головке, и представлено в виде двух цифр через точку, к примеру: 4.6, 5.8 и так далее.

  1. Цифра до точки обозначает номинальный размер прочности предельного разрыва, рассчитывается как 1/100, и ее измерение осуществляется в МПа. К примеру, если на изделии указана маркировка — 9.2, то значение первого числа будет составлять 9*100=900 МПа.
  2. Цифра после точки является предельной текучестью по отношению к прочности, после расчета число необходимо умножить на 10, как указано в примере: 1*8*10=80 МПа.

Обозначение класса прочности метрических болтов

Предельная текучесть представляет собой максимальную нагрузку на конструкцию болта. Элементы, которые выполняются из нержавеющих видов стали, имеют обозначение непосредственно самого вида стали (А2, А4), и только после этого указывается предельная прочность.

Обозначение прочности для дюймовых болтов отмечается насечками на его головке.

Обозначение класса прочности дюймовых болтов

Cнятие, дефектовка и установка коленвала Geely МК / МК Cross

1. Выверните болты крепления крышек шатунов и отсоедините головки шатунов от шатунных шеек коленчатого вала (см. тут). 2. Снимите маховик.

3. Выверните болты 8 (рис. ниже) крепления крышек коренных подшипников коленчатого вала в порядке, обратном затяжке при установке (рис. выше).

Блок цилиндров двигателя и коленчатый вал: 1 — нижний вкладыш коренного подшипника коленчатого вала; 2 — коленчатый вал; 3 — верхний вкладыш коренного подшипника коленчатого вала; 4 — переднее упорное кольцо коленчатого вала; 5 — блок цилиндров; 6 — заднее упорное полукольцо коленчатого вала; 7 — крышка коренного подшипника коленчатого вала; 8 — болт крепления крышек коренных подшипников коленчатого вала

4. Снимите крышки 7 (см. рис. выше) коренных подшипников. 5. Снимите коленчатый вал 2 и упорные полукольца 4 и 6 коленчатого вала. 6. Снимите вкладыши 1 и 3 с крышек и постелей коренных подшипников. Осмотрите вкладыши. Если на рабочей поверхности вкладышей появились риски, задиры, отслоения антифрикционного слоя, замените вкладыши новыми.

7. Осмотрите коленчатый вал 2. Трещины не допускаются. На поверхностях, сопрягаемых с рабочими кромками сальников, не должно быть царапин, забоин, рисок. При обнаружении их замените вал. 8. Измерьте фактический зазор между вкладышами коренных подшипников и коренными шейками коленчатого вала по] методике, изложенной для шатунных вкладышей (см. тут). Номинальный расчетный зазор составляет 0,018-0,045 ммД предельно допустимый зазор — 0,1 ми) Если фактический расчетный зазор меньше предельно допустимого, можно снова использовать вкладыши, которые были установлены. Если зазор больше предельно допустимого, замените вкладыши на этих шейках новыми, подобрав их по классу номинального диаметра коренных шеек коленчатого вала. 9. Проверьте параллельность упорных бортиков средней коренной шейки коленчатого вала: если они непараллельны, вал погнут, и его надо заменить. 10. Промойте каналы коленчатого вала, для чего залейте в радиальные каналы бензин, предварительно заглушив их с одной стороны деревянными пробками. Выдержите не менее 20 мин и промойте каналы бензином, впрыскивая его резиновой грушей или медицинским шприцем. Деревянные заглушки удалите после промывки соединительных каналов. При необходимости повторяйте промывку до начала вытекания чистого бензина.

11. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников 12. Смажьте вкладыши моторным маслом. 13. Смажьте моторным маслом коренные шейки коленчатого вала. 14. Установите коленчатый вал в блок цилиндров. 15. Установите упорные полукольца 4 и 6 (см. вначале) средней опоры коленчатого вала. 16. Уложите в крышки коренных подшипников нижние вкладыши, совместив усики вкладышей с выемками на крышках. 17. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала. 18. Установите крышки коренных подшипников согласно порядковым номерам. 19. Установите болты крышек, затяните болты моментом 17,7-21,6 Н-м в порядке, показаном на рис. выше.

20. Доверните болты крепления крышек коренных подшипников на угол 88-92° в том же порядке. 21. Проверьте осевой зазор коленчатого вала (рис. ниже), он должен составлять 0,05-0,25 мм. Предельно допустимый зазор 0,4 мм. Если зазор больше предельно допустимого значения, замените упорные полукольца коленчатого вала.

22. Установите снятые детали в порядке, обратном снятию.

Информация актуальна для моделей MK с 2006 по 2020 года выпуска, и для моделей MK Cross с 2011 по 2020 год выпуска.

Универсальная таблица затяжки болтов

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Виды ключей для правильной затяжки резьбовых соединений

Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:

  • неплотное прилегание сопрягаемых поверхностей скрепляющихся деталей;
  • срыв ниток резьбы;
  • механическое разрушение тела болта;
  • проворачивание граней у гайки или головки болта;
  • разрушение гравёрных шайб.

Любой материал, из которого сделан блок (головка цилиндров, крепёжные болты), имеет свой предел прочности. Именно наименьший предел прочности самого слабого звена в узле крепления определяет наибольшее усилие затяжки. Самое слабое звено в креплении головки блока цилиндров — болты (шпильки) и резьба в отверстиях блока. Их слабость определяется не столько прочностью материала их изготовления, сколько несопоставимыми размерами (диаметром) с габаритами, массой блока и головки цилиндров. Понятно, что для разрушения солидного чугунного блока или массивной дюралевой головки нужно приложить гораздо больше усилий, чем для разрыва тонкого болта, сделанного из высокопрочной легированной стали.

Какое усилие нужно прикладывать

Пороговое или предельное значение прочности ответственных деталей обычно даётся в паспортных данных двигателя. Там же приводятся значения максимальных усилий затяжки болтов крепления ГБЦ. Для выполнения затяжки с требуемым усилием служат специальные динамометрические ключи.

По способу регулирования и индикации динамометрические ключи делятся на следующие категории:

  • Нерегулируемые с постоянным моментом затяжки. Они применяются для затяжки ГБЦ на конвейерах при сборке двигателей. Их достоинства — высокая надёжность.
  • Регулируемые на предельный момент затяжки. Это так называемые трещотки с возможностью установки определённого момента затяжки. При достижении этого усилия трещотка срабатывает, и дальнейшее закручивание становится невозможным. Трещоточная насадка часто оснащается реверсом. В этом случае ей можно не только закручивать болты и гайки, но и откручивать их. Трещоткой комплектуются многие наборы головок.
  • Со шкалой и стрелкой. Таким ключом можно вести затяжку резьбовых соединений с разными усилиями. Главные условия: нужно много свободного места и возможность удобного наблюдения за шкалой. Входит в набор инструментов слесарей-мотористов.
  • Цифровая индикация в компактном приборе, измеряющем приложенное усилие. Очень точный, надёжный, удобный в работе инструмент. С его помощью можно затягивать болты крепления головки блока с точностью до сотых долей Нм непосредственно на двигателе автомобиля.
  • Комбинация выставляемого усилия затяжки с контролем по цифровой или стрелочной индикации. Такие ключи защищают резьбу от прикладывания чрезмерного усилия затяжки, одновременно позволяя контролировать величину момента с помощью прибора индикации.

Требуемое осевое усилие болта

Соотношение между приложенным крутящим моментом и осевой силой или нагрузкой в болте может быть рассчитано по формуле T = K х F х d, где:

  • T — крутящий момент гаечного ключа (Нм, в кг);
  • K — константа, зависящая от материала и размера болта;
  • d — номинальный диаметр болта (в метрах);
  • F — осевое усилие болта (в кг).

Следует иметь в виду, что табличные показатели обычно являются грубым расчетом. Кроме того, точность динамометрического ключа обычно не превышает +-25%.

Приведенный ниже расчет можно использовать для вычисления крутящего момента, необходимого для достижения заданного осевого усилия болта или нагрузки. Способ является универсальным и может использоваться для неметрических и метрических единиц измерения до тех пор, пока использование единиц измерения является последовательным.

Обратите внимание, что стандартные сухие крутящие моменты обычно рассчитываются для создания растягивающего напряжения или осевой силы, а также нагрузки зажима в болте, которая равна 70% минимальной прочности на растяжение или 75% запаса прочности. Пример расчета: пробная нагрузка для метрического болта М30 является 373000 N

Крутящий момент, необходимый для достижения этого натяжения с помощью сухого болта, можно рассчитать следующим образом: Тсухой = (0,2) х (373000 Н) х (30 мм) х (10-3 м / мм) = 2238 (Н/м)

Пример расчета: пробная нагрузка для метрического болта М30 является 373000 N. Крутящий момент, необходимый для достижения этого натяжения с помощью сухого болта, можно рассчитать следующим образом: Тсухой = (0,2) х (373000 Н) х (30 мм) х (10-3 м / мм) = 2238 (Н/м).

Смазка болта маслом SAE 30 уменьшает крутящий момент, необходимый для достижения того же напряжения, примерно на 40%. Уменьшенный крутящий момент можно рассчитать по формуле ТSAE30 = (2238 Н/м) х (1 – (40%) / (100%)) = 1343 Н/м.

Основные резьбовые соединения в двигателе

Перечень основных резьбовых соединений двигателя и особенности их затягивания:

Головка блока цилиндров (ГБЦ)
Очень важный узел, поэтому при её креплении к блоку важно соблюдать не только момент затяжки, но и порядок затягивания болтов. Как правило, ГБЦ затягивается довольно большим моментом, начиная от центра блока к краям в несколько заходов
Обязательно уточняйте эту информацию в руководстве по эксплуатации автомобиля (для каждой модели двигателя цифры и порядок могут быть различны)!
Клапанная крышка

Из-за того, что шпильки креплений клапанной крышки имеют маленький диаметр, при их затягивании следует соблюдать особую осторожность и не превышать необходимый момент. Порядок затягивания и момент также уточняйте в руководстве.
Свечи зажигания и свечи накаливания

Они затягиваются в произвольном порядке, но очень внимательно, так как в случае повреждения резьбы в двигателе потребуется дорогостоящий ремонт.
При затягивании форсунок также соблюдайте осторожность: из-за их небольшого диаметра легко повредить резьбу.
Затягивать подушки двигателя следует после полной установки двигателя, когда уже он своим весом держится на них. Если затянуть подушки до того, как двигатель полностью ляжет на них и будет убран домкрат, подушки быстро порвутся при эксплуатации.


Такой порядок затяжки ГБЦ чаще всего используется для рядных четырехцилиндровых двигателей

Итак, теперь вам известны основные правила при работе с резьбовыми соединениями. Если нет динамометрического ключа, но необходимо затянуть что-либо в двигателе, лучше приобретите или одолжите такой ключ у кого-нибудь. В крайнем случае, воспользуйтесь самодельным, но не затягивайте гайки «на глазок», этим вы скорее навредите и двигателю и своему кошельку, ремонт ДВС у автомобилей с пробегом — недешёвое удовольствие.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
