Динамометрическая затяжка

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается

По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы

В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Назначение головки блока цилиндров ДВС. Материалы и способ изготовления, особенности крепления головки к блоку цилиндров, составные элементы ГБЦ.

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия.

голоса

Рейтинг статьи

Обслуживание

Обслужить двигатель ЯМЗ 7511 достаточно просто, поскольку особых отличий от обслуживания старшего брата 238-го — не существует. Каждое плановое сервисное обслуживание должно проводиться с периодичностью 20 000-25 000 км пробега. Если следовать инструкции по обслуживанию и ремонту, то необходимо выполнять следующий ряд операций:

1. Замена масла.
2. Регулировка клапанного механизма.
3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
4. Очистка форсунок.
5. Регулировки, связанные с топливным насосом высокого давления.
6. Другие операции, направленные на техническое обслуживание силового агрегата.

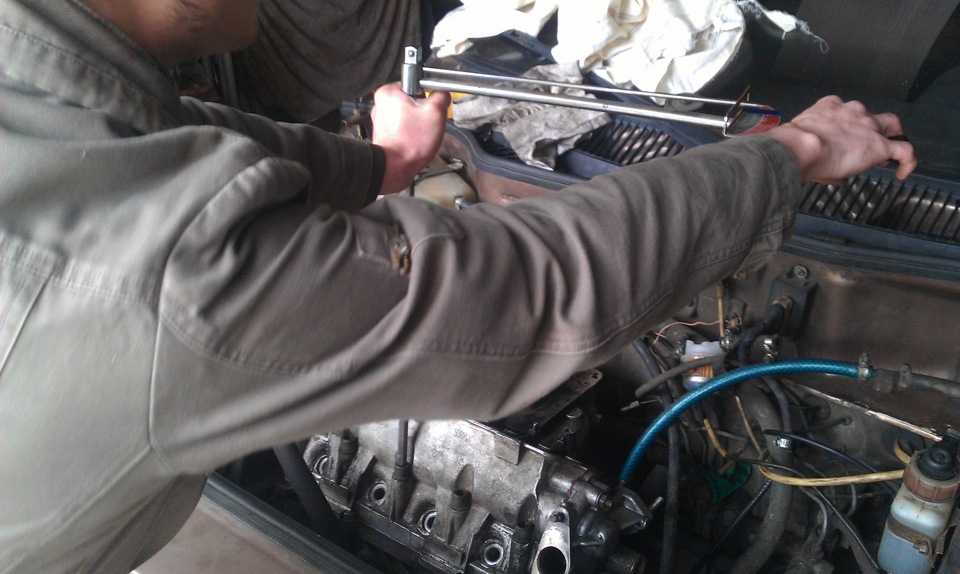

Практические аспекты затяжки узла ГБЦ автомобиля

Данную процедуру можно осуществить с помощью динамометрического ключа. Касаемо головки блока цилиндров (по аббревиатуре ГБЦ), то это одна из составляющих силового агрегата Вашего авто. Сам процесс затягивания резьбы не сложен, понадобится только нужный набор инструментов. Необходимо осуществлять затягивание ГБЦ с определенной периодичностью автомобилям ВАЗ и Лада, которые были выпущены не позже 2011 года. Это вызвано появлением влаги, в местах соприкасания с цилиндрами. В этой ситуации происходит утечка масла.

Cовершая затяжку болтов на головке, мы следуем нехитрым рекомендациям:

• завинчивая болты с любого типа резьбой, не забываем о достаточном объеме смазки. Довольно часто применяется менее вязкий тип моторного масла, чем рекомендовано;
• если в процессе обнаружен поврежденный болт или забилась резьба, надо остановить затягивание, поменять болт или почистить соответствующее отверстие из блока цилиндров. Если не выполнить данной рекомендации, то смазка будет продолжать вытекать из двигателя;
• при осуществлении процедуры затяжки могут применяться как новые болты, так и бывшие уже в употреблении. Что касается новых, то они обладают повышенным сопротивлением закручиванию — в результате процесс затягивания сильно изменяется. В случае самостоятельного выставления усилия, надо обязательно провести 2–3 цикла затягивания и раскрутить болт до упора. Потом нужно выставить «нужный» момент (смотрим таблицу) и затянуть его не по максимуму, а на 50% от максимально возможного значения;
• необходимо тщательно подобрать инструмент. Чем он будет точнее, тем меньше вероятности повредить резьбу. Наиболее точные значения моментов затяжки у нас получаются, когда используют ключи с индикатором усилия «циферблатного» типа.

ОТКРУЧИВАНИЕ – ЗАКРУЧИВАНИЕ

Измерить остаточный момент, используя метод точки отрыва, подразумевает возможное перетягивание испытываемого сустава (на самом деле в целом остаточный момента меньше, чем момент затяжки, поэтому вполне возможно, что значение остаточного крутящего момента не превышала номинального значения).

Если нет желания/необходимости подвергаться риску перетягивания соединения, или, в случае приложений с использованием очень больших винтов, предпочтительно использовать метод откручивания-закручивания. Соединение откручивается на несколько градусов (например, 10, но это зависит от характеристики крутящего момента/угла самого соединения), и определяется крутящий момент для того чтобы снова затянуть его в исходное положение.

В прошлом положение винта отмечалось с помощью маркера и откручивание-закручивание проводилось вручную:

В наше время современные электронные динамометрические ключи с гироскопом предлагают выполнить эту стратегию в гораздо более простой форме для оператора.

Советы по затяжке болтов ГБЦ

Возможно, Вам помогут следующие рекомендации:

1. Изучить паспорт производителя. В нем записаны требуемые показатели усилия, а также момента затяжки.
2. Проводите проверку болтов. Если они сорваны или нарушена резьба, их необходимо заменить.
3. Отверстие и резьбы нужно содержать в чистоте, в случае загрязнения, их необходимо почистить щеткой.
4. Когда обнаружены «слепые» отверстия, для болтов нужно применить смазывающее масло, но не переусердствовать ним, так лишнее масло не даст закрутить болт.

Это основное, что я хотел сказать по данной теме. Не забывайте подписаться на обновления и посоветовать сделать это своим друзьям. В ближайшие дни я подготовлю цикл новых публикаций. Остались вопросы — задайте их смело! С Вами был Андрей Кульпанов, и до скорой встречи!

Просмотры:5425

2Нравится

Резьбовые пасты

Состав и характеристики  EFELE EFELE MP-491EFELE MP-413

Помимо защитных и смазочных функций медные выполняют еще одну не менее важную задачу. Не секрет, что для прочности резьбового соединения большое значение имеет распределение нагрузки по виткам резьбы.

Для болтовых соединений обычной конструкции деформации гайки и болта под нагрузкой противоположны по знаку: гайка работает на сжатие, а болт – на растяжение. В этой ситуации первые от опорной поверхности гайки витки болта соприкасаются с первыми витками гайки и воспринимают большую часть нагрузки. Наиболее нагружен крайний виток, прочность которого лимитирует несущую способность соединения. Один из способов выравнивания нагрузки – введение прослоек пластичных металлов между витками гайки и болта. Такие прослойки образуются при нанесении медной .

Виды ключей для правильной затяжки резьбовых соединений

Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:

• неплотное прилегание сопрягаемых поверхностей скрепляющихся деталей;
• срыв ниток резьбы;
• механическое разрушение тела болта;
• проворачивание граней у гайки или головки болта;
• разрушение гравёрных шайб.

Любой материал, из которого сделан блок (головка цилиндров, крепёжные болты), имеет свой предел прочности. Именно наименьший предел прочности самого слабого звена в узле крепления определяет наибольшее усилие затяжки. Самое слабое звено в креплении головки блока цилиндров — болты (шпильки) и резьба в отверстиях блока. Их слабость определяется не столько прочностью материала их изготовления, сколько несопоставимыми размерами (диаметром) с габаритами, массой блока и головки цилиндров. Понятно, что для разрушения солидного чугунного блока или массивной дюралевой головки нужно приложить гораздо больше усилий, чем для разрыва тонкого болта, сделанного из высокопрочной легированной стали.

Какое усилие нужно прикладывать

Пороговое или предельное значение прочности ответственных деталей обычно даётся в паспортных данных двигателя. Там же приводятся значения максимальных усилий затяжки болтов крепления ГБЦ. Для выполнения затяжки с требуемым усилием служат специальные динамометрические ключи.

По способу регулирования и индикации динамометрические ключи делятся на следующие категории:

• Нерегулируемые с постоянным моментом затяжки. Они применяются для затяжки ГБЦ на конвейерах при сборке двигателей. Их достоинства — высокая надёжность.
• Регулируемые на предельный момент затяжки. Это так называемые трещотки с возможностью установки определённого момента затяжки. При достижении этого усилия трещотка срабатывает, и дальнейшее закручивание становится невозможным. Трещоточная насадка часто оснащается реверсом. В этом случае ей можно не только закручивать болты и гайки, но и откручивать их. Трещоткой комплектуются многие наборы головок.
• Со шкалой и стрелкой. Таким ключом можно вести затяжку резьбовых соединений с разными усилиями. Главные условия: нужно много свободного места и возможность удобного наблюдения за шкалой. Входит в набор инструментов слесарей-мотористов.
• Цифровая индикация в компактном приборе, измеряющем приложенное усилие. Очень точный, надёжный, удобный в работе инструмент. С его помощью можно затягивать болты крепления головки блока с точностью до сотых долей Нм непосредственно на двигателе автомобиля.
• Комбинация выставляемого усилия затяжки с контролем по цифровой или стрелочной индикации. Такие ключи защищают резьбу от прикладывания чрезмерного усилия затяжки, одновременно позволяя контролировать величину момента с помощью прибора индикации.

Принцип работы инструмента

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается. Таким образом, исключается вероятность того, что резьба сорвется.

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

Важность правильной затяжки болтов или гаек ГБЦ

Головка блока цилиндров (ГБЦ) — один из важнейших узлов автомобиля. Она закрывает блок цилиндров. В ней расположены распределительные валы, клапанные крышки и другие детали газораспределительного механизма. На ГБЦ постоянно воздействуют огромные переменные силы давления и температуры. Поэтому к её резьбовому креплению предъявляются особые требования.

Головка блока постоянно должна испытывать силу сжатия, которая задаётся определённым моментом затяжки резьбового крепления. Для того чтобы сила сжатия была равномерно распределена по поверхностям стыка головки с блоком цилиндров предусмотрено большое количество стяжных болтов или шпилек с гайками. Равномерность прижатия ГБЦ к блоку цилиндров обеспечивается определённой схемой порядка затяжки резьбовых соединений. Для уплотнения стыка используется прокладка головки блока, сделанная из особого материала, устойчивого к высокой температуре. При затяжке крепления головки она даёт усадку в тысячные доли миллиметра, что обеспечивает надёжную герметизацию стыка.

Соблюдения правильного порядка затяжки болтов ГБК гарантирует правильность её прижатия к блоку цилиндров

Последствия от перетяжки болтов крепления ГБЦ

Если затяжка резьбовых соединений головки блока ведётся с превышением усилия от номинального, то сила растяжения, которая воздействует на болт или шпильку, начнёт разрушать резьбу в блоке или вытягивать тело крепёжного элемента. Наступает так называемый момент текучести, когда при дальнейшем увеличении силы затяжки сила прижатия начнёт уменьшаться. Итог: быстрое прогорание прокладки в месте наихудшего сжатия.

Если же резьба в отверстиях блока будет сильно повреждена, то она уже не сможет обеспечить необходимое прижатие головки при правильном моменте затяжки. Её потребуется восстанавливать, а это дополнительные затраты. Опытные ремонтники мотористы на практике чувствуют предельную силу затяжки, которую может выдержать резьбовое соединение. Они никогда не допустят дефектов от перетяжки болтов или гаек.

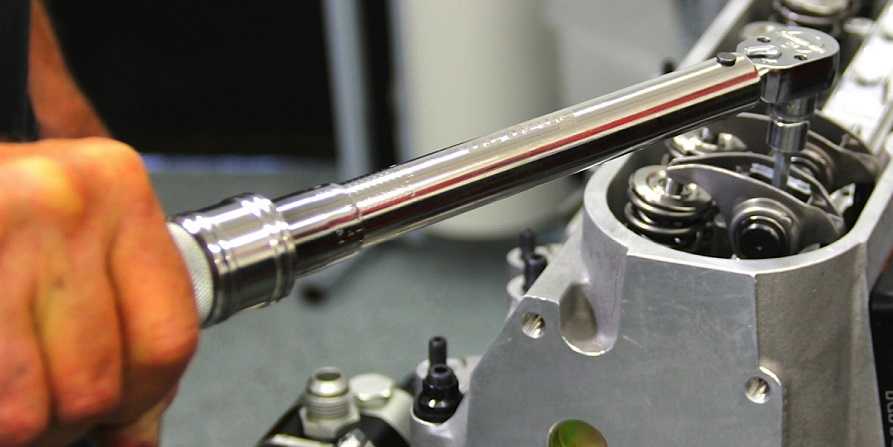

Работа динамометрическим ключом

Что будет, если недостаточно затягивать болты крепления ГБЦ

Если крепление головки выполняется с минимальным усилием, то это приведёт к слабому прижатию её к поверхности блока цилиндров. Между прокладкой и прилегающими к ней плоскостями блока и головки образуются микроскопические зазоры, которые обязательно приведут к прогоранию уплотняющего материала.

Проверка плосткости головки блока специальной линейкой

Что такое динамометрический ключ?

Динамометрический ключ используется для закручивания резьбовых соединений с определенным моментом затяжки (силы, усилием). Единицей измерения усилия является ньютон на квадратный метр.

Подобный инструмент необходим из-за того, что в данных по техническому обслуживанию автомобилей и других сложных устройств всегда предоставляются данные о том, с каким усилием необходимо затягивать те или иные соединения. В том случае если используемая сила больше или меньше рекомендуемых значений, это может вызвать серьезную поломку из-за сорванной резьбы или недостаточно затянутых гаек и винтов.

Соответственно крайне важно иметь возможность изначально выставить необходимую силу затяжки, именно для этого и был создан динамометрический ключ. Обычный динамометрический ключ состоит из следующих частей:

Обычный динамометрический ключ состоит из следующих частей:

1. Рукоятки, которая изготавливается из пластика или резины;
2. Металлический корпус;
3. Квадрат для торцевых головок;
4. Шкала на которой показывается усилие затяжки.

Шкала может выглядеть по-разному, в зависимости от типа ключа. Сегодня существуют следующие виды динамометрических ключей для автомобиля.

КОНСТРУКЦИЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА ДЛЯ АВТОМОБИЛЯ

• Стрелочные динамометрические ключи оснащаются шкалой со стрелкой. Они сравнительно недороги, но при этом обладают погрешностью в измерениях в районе 6-8%. Они подходят только для работ, которые не требуют высокой точности при затяжке соединений;
• Щелчковые динамометрические ключи, также известные как «предельные». В этом случае необходимо накрутить в основание ключа движимую рукоятку до того момента, когда она не дойдет до нужной отметки усилия. Они имеют меньшую погрешность в районе 4% и активно используются в СТО;
• Электронные обладают наибольшей точностью и являются лучшим вариантом динамометрического ключа для авто. Их погрешность составляет около одного процента, и имеют такие функции как выгрузка данных в Excel, программирования последовательности действий и пр.

Отдельно стоит сказать о щелчковых ключах. У некоторых из них не одна шкала, а две – вертикальная и горизонтальная. При этом на числа на горизонтальной шкале обозначают, сколько Ньютонов добавится к усилию, отмеченному на вертикальной шкале. То есть, если на вертикальной шкале будет выбрано число «112», а на горизонтальной «4», то мы получим усилие в 116 Ньютонов на метр (112+4).

Читать также: Клапан запорно регулирующий ручной

Также очень важно помнить о том, что у стрелочных динамометрических ключей нет ограничения по силе затяжки. Они могут только показывать ваше усилие

Соответственно если в какой-то момент вы превысите разрешенный крутящий момент, то это может серьезно повредить деталь.

КЛЮЧ ТОРСИОННОГО ТИПА С НЕПОДВИЖНЫМ СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ

Прокладка это не прокладка

Когда прокладка зажата между фланцами, она ведет себя как уплотнение и как пружина. Рисунок № 2 показывает, что прокладка ведет себя как пружинящий материал, оказывающий свою собственную реактивную силу. В этой статье это будет упоминаться как «прокладка-пружина».

Рисунок № 2. Силы, действующие на «прокладку-пружину»

«Прокладка-пружина» будет ползти (сквош) со временем или температурой.

Ползучесть прокладки – это постепенная потеря ее упругости. Натяжение пружины в прокладке ослабевает. Ползучесть прокладки может потребовать периодического повторного натяжения фланцев. Часто необходимо проверять таблицы болтов и крутящего момента изготовителя прокладки, чтобы выбрать максимально допустимый крутящий момент, который будет использоваться.

Когда используются резиновые, пробковые или аналогичные мягкие прокладки, болты больше нельзя растягивать, чтобы закрепить прокладку на месте. Если болты затянуты, мягкая прокладка выдавливается. При использовании мягких прокладок уплотнение обеспечивают только свойства пружины материала прокладки. Мягкие прокладки разрешается использовать только в условиях низкого давления.

Обычно клей наносится на поверхности прокладки, чтобы механически связать их с поверхностями фланца и уменьшить вероятность утечки.

Чтобы предотвратить утечку фланца, необходимо проверить несколько вещей. В следующей таблице приведены некоторые рекомендации.

Регулировка зазоров клапанов МАЗ

Тепловые зазоры в клапанном механизме предназначены для обеспечения герметичной посадки клапана на седло, при расширении деталей привода клапанов во время работы двигателя. Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25.. .0,30 мм. При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20.. .0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.

рис. 1

При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма. При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя. Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару.

Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.

При регулировке тепловых зазоров и повторной их проверке коромысла клапанов рекомендуется прижать:

• на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к упорной шайбе;

• на головке левого ряда цилиндров коромысла выпускных клапанов к упорной шайбе, впускных клапанов — к торцу оси.

Выпускные клапаны правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров — к маховику.

Последовательность регулировки:

1. Выключить подачу топлива.

2. Отвернуть болты крепления крышек головок цилиндров и снять крышки.

3. Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120… 150 Нм (12… 15 кгсм).

4. Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 1), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на ⅓ оборота (120°). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.

рис. 2

5. Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.

6. для регулировки зазоров отвернуть гайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис. 2), установить зазор 0,25.. .0,30 мм. Придерживая винт отверткой, затянуть гайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

7. для регулировки зазоров клапанного механизма остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на ⅓ оборота. Зазоры регулировать как указано выше (см. п. 6).

Регулировку зазоров по цилиндрам рекомендуется проводить в соответствии с порядком их работы 1—4—2—5—3—6. Схема нумерации цилиндров приведена в разделе «Особенности двигателя».

8. После окончания регулировки зазоров запустить двигатель и прослушать его работу. Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить.

9. Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Маркировка и класс прочности деталей

Цифровое обозначение параметра прочности метрического болта указано на головке, и представлено в виде двух цифр через точку, к примеру: 4.6, 5.8 и так далее.

1. Цифра до точки обозначает номинальный размер прочности предельного разрыва, рассчитывается как 1/100, и ее измерение осуществляется в МПа. К примеру, если на изделии указана маркировка — 9.2, то значение первого числа будет составлять 9*100=900 МПа.
2. Цифра после точки является предельной текучестью по отношению к прочности, после расчета число необходимо умножить на 10, как указано в примере: 1*8*10=80 МПа.

Обозначение класса прочности метрических болтов

Предельная текучесть представляет собой максимальную нагрузку на конструкцию болта. Элементы, которые выполняются из нержавеющих видов стали, имеют обозначение непосредственно самого вида стали (А2, А4), и только после этого указывается предельная прочность.

Обозначение прочности для дюймовых болтов отмечается насечками на его головке.

Обозначение класса прочности дюймовых болтов

Усилие затяжки болтов головки блока цилиндров

Важным фактором является чистота выполнения операции. Перед ремонтом требуется уточнить на сколько закручиваний рассчитаны болты в конкретной модели двигателя. Некоторые автопроизводители делают элементы одноразовыми. Такое положение аргументируется риском повторного использования – болты могут попросту не выдержать второго приложения нагрузки.

Далее требуется перед установкой в обязательном порядке удалить из резьбовых каналов и самих винтов все загрязнения, смазку или пылевые остатки. В противном случае мусор может забить дно колодца, что не даст закрутить деталь полностью.

Таблица моментов затяжки резьбовых соединений

Среди самых распространенных автомобилей особенно выделяется следующая группа:

• КАМАЗ;
• 8 клапанная Деу Нексия;
• Лада Гранта;
• Хендай Акцент;
• Шевроле Нива;
• Hino Rainger;
• УАЗ Патриот;
• Тойота Рав-4.

Эти машины считаются самыми популярными гостями станций технического обслуживания, следовательно, логично составить список именно по силовым агрегатам машин.

Момент протяжки Н*м

Дэу Нексия 8 кл .

40-50 + доворот на 90°

Гранта все моторы

КОНТРОЛЬ МИНИМАЛЬНОГО КРУТЯЩЕГО МОМЕНТА

Некоторые производители автомобилей проверяют затянутые болты с помощью ломанного электронного ключа. Если ключ сбрасывается, но не крутит болт, это значит, что болт не отвинчивается после затяжки.

Этот метод имеет один недостаток: невозможность измерить и отследить фактическое значение остаточного момента в соединении. Кроме того, при использовании ключа ломанного типа, всегда существует риск перетягивания во время этой операции.

С помощью современного электронного динамометрического ключа, оснащенного гироскопом, можно провести быструю проверку зажима (без измерения остаточного крутящего момента), применяя крутящий момент и следя, чтобы крутящий момент достиг определенного значения (как правило, минимального момента затяжки) в пределах определенного угла вращения (как правило, очень маленький). Таким образом, проверка выполняется быстро и автоматически, и любое чрезмерное затягивание может быть обнаружено непосредственно динамометрическим ключом.

Что такое затяжное усилие и как его узнать?

Моментом затяжки называют показатель усилия, который необходимо приложить для резьбовых соединений в процессе их завинчивания. Если крепеж был закручен с прикладыванием небольшого усилия, чем это было нужно, то при воздействии различных механических факторов резьбовое соединение может не выдержать, теряется герметичность скрепленных деталей, что влечет за собой тяжелые последствия. Так же и при чрезмерном усилии, резьбовое соединение или скрепляемые детали могут попросту разрушиться, что приведет к срыву резьбы или появлению трещин в конструкционных элементах.

Каждый размер и класс прочности резьбовых соединений имеет определенный момент затяжки при работе с динамометрическим ключом, который указывается в специальной таблице. При этом обозначение класса прочности изделия располагается на его головке.
