Когда менять ремень грм на лада гранта: рекомендации завода и грантоводов

Каков в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Далее в данном материале мы рассмотрим версии моторов, у которых присутствует такая особенность, как загиб клапанов при обрыве ременной передачи. И попытаемся понять, какой ремень ГРМ лучше.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

• фильтра салона;
• аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.

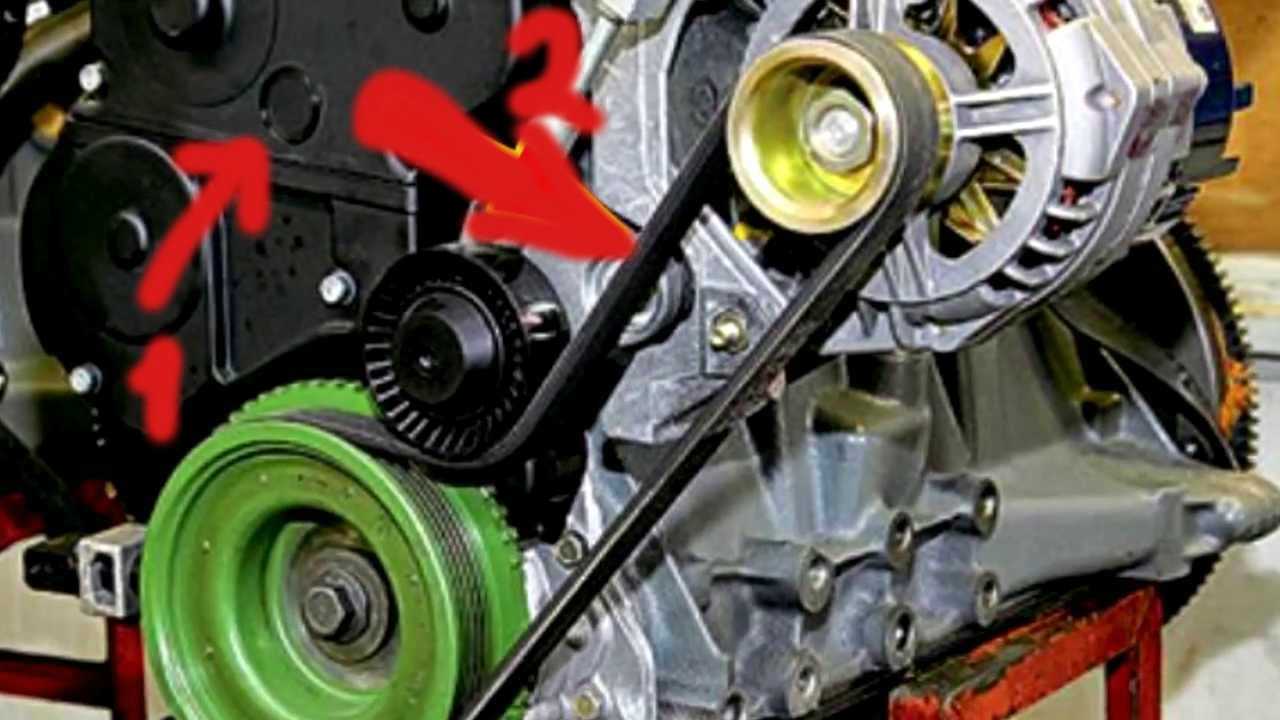

3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Диагностика неисправности механизма газораспределения

Процесс диагностики, идентификации источника поломки достаточно сложный. Порой без наличия цифрового оборудования невозможно провести полный осмотр, оценить общее техническое состояние узлов, агрегатов.

Всегда ориентируйтесь «на слух». Почувствуйте работу мотора

Если слышно сторонние, нехарактерные ранее звуки, стуки на «холодную», на «горячую» — вероятнее всего причина в ГРМ;
Обращайте внимание на уровень расхода горючего, динамику разгона, информативность педали акселератора. Пассивность, плохая «отзывчивость» – факторы, указывающие на возможную поломку;. Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации

Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации

Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин.

ПРОВЕРКА СОСТОЯНИЯ И ЗАМЕНА РЕМНЯ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ЛАДА КАЛИНА

Проверку состояния и регулировку натяжения ремня привода газораспределительного механизма (ГРМ) проводим на холодном двигателе (15-35 °С).

Схема привода ГРМ: 1 — губчатый шкив коленчатого вала; 2 — губчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя защитная крышка; 5 — зубчатый шкив распределительного кала; 6 — зубчатый ремень; А — установочный выступ на задней защитной крышке; В метка на шкиве распределительного вала; С метка па крышке масляного насоса; D метка на шкиве коленчатого вала.

Сняв крышку маслозаливной горловины…

…снимаем экран двигателя.

Устанавливаем крышку маслозаливной горловины на место.

Проверяем натяжение ремня.

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15-20 Н (1,5-2,0 кгс).

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения. Для натяжения ремня…

…ключом «на 17» ослабляем затяжку гайки крепления натяжного ролика и специальным ключом поворачиваем ролик против часовой стрелки.

Для ослабления ремня поворачиваем ролик по часовой стрелке.

11ри отсутствии специального ключа можно вставить в отверстия натяжного ролика два штифта (винта) диаметром 4 мм. Вставив стержень отвертки между штифтами, поворачиваем ролик.

Отрегулировав натяжение ремня, затягиваем гайку крепления натяжного ролика. Провернув коленчатый вал по часовой стрелке на 1-2 оборота еще раз проверяем натяжение ремня и при необходимости повторяем регулировку.

Замену ремня привода ГРМ проводим через каждые 75 ООО км пробега или в случае обнаружения на нем следов износа и подрезов зубьев, трещин, расслоения резины и тканевой основы. Также необходимо заменить ремень при попадании на него масла, предварительно устранив причину замасливания.

Снимаем ремень привода генератора (см. «Проверка состояния и замена ремня привода генератора», с. 29). Проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

…до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

Снимаем ремень привода ГРМ.

Для снятия натяжного ролика отворачиваем гайку его крепления,,.

…и снимаем ролик со шпильки (под роликом установлена дистанционная шайба).

Ролик должен вращаться бесшумно, равномерно и без заеданий,

В противном случае заменяем ролик новым.

Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на зубчатый шкив коленчатого вала. Затем, натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю — надеваем на шкив распределительного вала. При необходимости доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива. Слегка натягиваем ремень, поворачивая натяжной ролик против часовой стрелки. Заворачиваем на место болт крепления шкива привода генератора и проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.

При установке и проверке натяжения ремня запрещается проворачивать коленчатый вал за болт крепления шкива распределительного вала.

Проверяем совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать,.

…по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса.

Если метки не совпадают, повторяем операцию по установке ремня. Регулируем натяжение ремня.

О двигателях Лада Гранта

Для комплектации этой модели производители выпускают пять модификаций бензиновых силовых агрегатов. Все они имеют инжекторную систему питания, рабочий объём этих моторов равен 1600 см 3. Две модификации имеют по 8 клапанов в головке блока цилиндров, остальные по 4 клапана на цилиндр, то есть всего их в головке 16 клапанов. Привод механизма ГРМ всех моторов осуществляется зубчатым ремнём.

Рассмотрим более подробно 8 клапанные модификации силовых агрегатов Лада Гранта.

• Мотор с индексом 11183-50 устанавливают на машину с начала её производства. За основу взят вазовский ВАЗ 2111 с небольшими доработками. Мощность этого мотора составляет 82 л. с. Существенно изменились в лучшую сторону выбросы в атмосферу отработанных выхлопных газов. Мотор показывает лучшую динамику и экономичность. В поршнях предусмотрены углубления, поэтому обрыв ремня не провоцирует повреждения в клапанном механизме. Имеет несколько повышенную шумность в работе, требуется периодическая регулировка зазоров в клапанном механизме.
• Дальнейшая модернизация мотора ВАЗ 2114 получила индекс 11186. Мощность его стала равной 87 лошадок. Изменениям подвергли шатунно-поршневую группу силового агрегата, вес которой уменьшили примерно на 30%. Это не только улучшило экологические показатели двигателя, но и снизило шумность во время работы, расход топлива, но немного снизился ресурс мотора. Из-за уменьшения высоты поршня отсутствуют углубления в его головке, поэтому обрыв зубчатого ремня будет всегда сопровождаться повреждениями клапанов.

16 клапанные моторы Лада Гранта:

• ВАЗ 21126 является доработанным движком ВАЗ 21124, который специалисты считают лучшим мотором из всех, которыми комплектуют Гранты. Мощность силового агрегата выросла до 96 лошадей. Этого добились увеличением числа клапанов на один цилиндр, благодаря чему улучшилась наполняемость цилиндров рабочей смесью и быстрый отвод отработанных газов. Поршня не имеют углублений поэтому загиб при обрыве ремня будет неизбежным явлением.
• Доработка 21126 мотора получила индекс ВАЗ 21127, мощность которого стала равна 106 лошадиных сил. Движок стал лучше тянуть на низких оборотах. Проблема загибания клапанов при повреждении клапанов осталась.
• ВАЗ 21126-77 представляет собой двигатель для Лада Гранта Спорт, мощность которого равна 120 л. с. Кроме увеличенного показателя мощности, он ничем не отличается от 21126 модели. Обрыв привода механизма ГРМ всегда сопровождается повреждениями в клапанном механизме.

Замена ремня ГРМ на восьмиклапанных моторах без натяжителя

В конструктивном плане крепление генераторов у Гранты имеет отличия от конструкций, применяемых на первом поколении Калины и на Приорах. К примеру, на Грантах, оснащенных восьмиклапанными двигателями, изначально не предусмотрено натяжения ремня, а потому их замена происходит несколько по-иному.

Этому процессу предшествует проверка текущего состояния ремня. Данную процедуру проводят так: включается пятая передача, затем вы опираетесь на переднюю часть авто и толкаете его назад, попутно осматривая генератор на всем его протяжении. На нем не должно обнаружиться разрывов либо трещин, а резина в исправном элементе не отслаивается от основы из ткани. При выявлении любых подобных изъянов ремень потребуется немедленно заменить.

Для проведения данной процедуры вам потребуется: нож, длинная отвертка, ключ «на 13», и, конечно же, новый ремень ГРМ для Гранты, длиной в 823 мм. Он обойдется вам примерно в 800 руб., номер данного изделия по каталогу – 1118-1041020-07.

В процессе замены ремня нет ничего сложного. Сначала вы срежете изношенный элемент ножом, далее потребуется отвернуть болт нижнего крепления (воспользуйтесь ключом «на 13»), а после, при помощи того же ключа, отворачивается гайка, и болты вытаскивают.

Генератор поворачивается так, чтобы находящаяся сверху проушина крепления заходила прямо за выступ кронштейна. Прижмите кронштейн и генератор друг к другу и закрепите их в этом положении при помощи кусочка проволоки у гайки, которой крепится крышка ГБЦ.

После ремень надевается на генераторный шкив и верх шкива его привода. Далее вам понадобится провести повторное включение пятой передачи, прижать ремень к шкиву и начать толкать машину назад. Продолжайте толкать до момента полного одевания ремня, после чего проволока отвязывается, а генератор отжимают от кронштейна с помощью отвертки. Затем нужно установить на положенные им позиции болты крепления генератора (верхний и нижний) и гайку. Работа завершена.

Особенности выбора детали и замены

Рекомендуется покупать только оригинальные запчасти, это гарантирует длительный срок службы и отсутствие сюрпризов. Даже если машина приобреталась с рук, и вы не знаете, каталожный номер оригинала, выяснить это можно по номеру VIN. Ставить неоригинальные ремни можно только в самом крайнем случае.

Комплект ГРМ для замены

Если подбираете ремень не по номеру в каталоге, следует учитывать следующие моменты:

• Технические характеристики. Это ширина и длина, количество и размер зубьев. Желательно смотреть еще на шаг между зубьями
• Цена/качество. Ремень ГРМ важная деталь, не приобретайте слишком дешевые комплектующие, экономия в дальнейшем может выйти дополнительными тратами
• Производитель. Не стоит покупать деталь, произведенную неизвестным заводом, даже если номер совпадает с каталогом. Качество может быть не самым хорошим

Помимо всего перечисленного, имеет смысл покупать детали только в проверенных магазинах или у официальных представителей.

Пример маркировки ремня ГРМ

Переходим к замене. Оптимально отдать машину в авторизованный сервисный центр. Это гарантированно избавит вас от целого ряда проблем.

Если планируете выполнять ремонт самостоятельно, будут полезны следующие советы:

• Замена производится только комплектом. Износ роликов и шкивов может быть меньше, но определить какой из них находится в «рабочем» состоянии практически невозможно. Оставив старые детали на месте, ускорите износ нового ремня. Также ролики-натяжители или шкивы могут вскоре выйти из строя, требуя очередного ремонта.
• Тщательно следите за метками. Размещаются на коленвале, распредвале и возле маховика (местоположение и внешний вид зависит от модели автомобиля). Все должны полностью совпадать.
• При замене ремня на моторах с двумя распредвалами, обязательно нужно использовать фиксаторы.
• На некоторых автомобилях используется гидравлический натяжитель. Его перед установкой нового ремня демонтируют, приводят в рабочее положение, устанавливают обратно.

Задача по замене ремня ГРМ не слишком сложная. Но, при этом желательно иметь навыки работы с двигателем.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали: • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м; • Крепёжная гайка ролика (11183) – 30–36 Н*м; • Крепёж шкива генератора – 105–110 Н*м. • Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта. Детали из вазовского каталога Сразу рассмотрим список узлов и специнструмента ВАЗ: • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21; • Ремень ГРМ (11183) – 2108-1006040-10; • Автоматический натяжной ролик – 21116-1006226; • Ремень ГРМ (11186/21116) – 21116-1006040; • Ключ для автоматического ролика – 67.7812.9573-01; • Ключ для ролика ВАЗ-11183 – 67.7834.9525. • Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

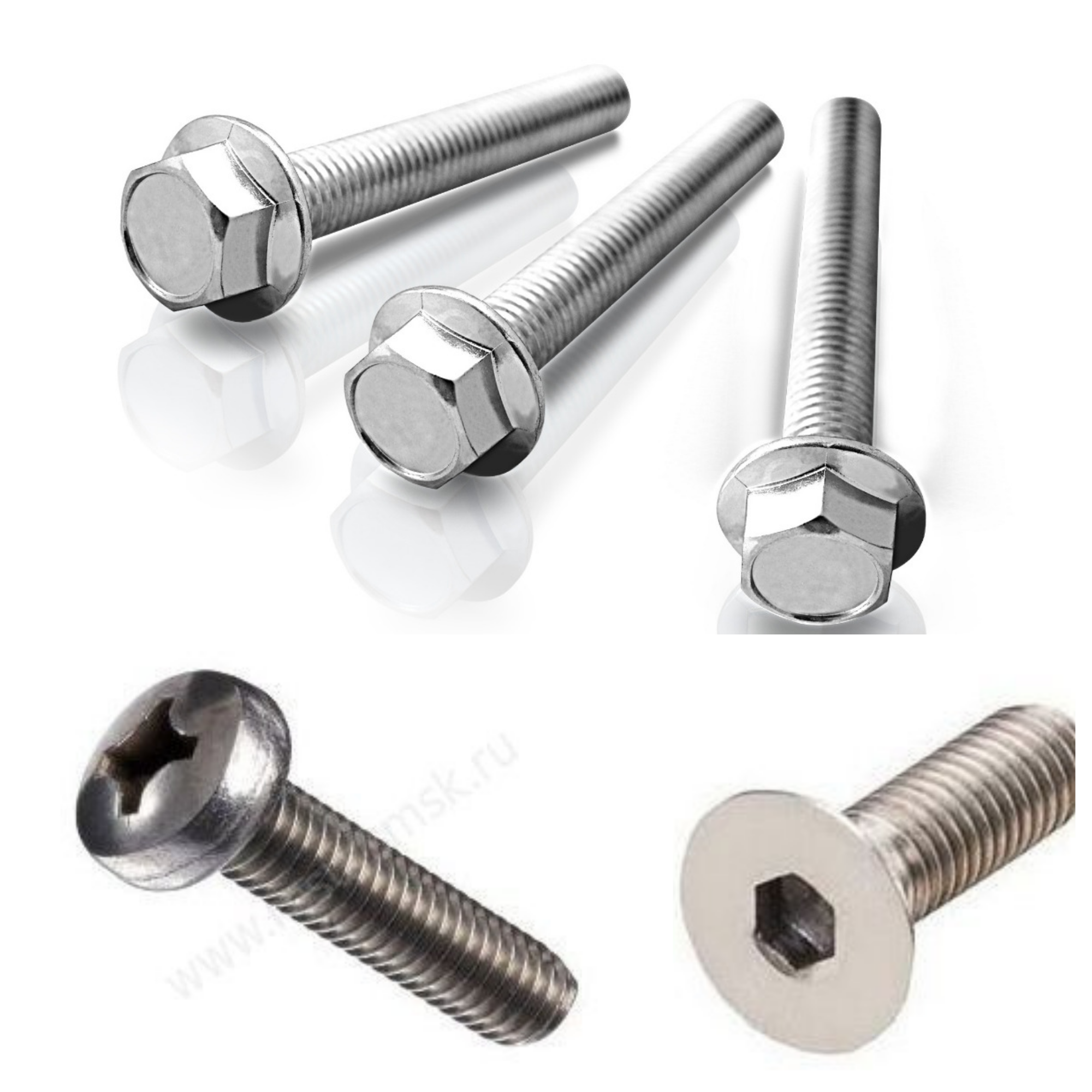

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее: • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01; • Крышка привода ГРМ (11183) – 21080-1006146-10; • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73; • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00. Надеемся, вопросов здесь не возникнет.Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: • GATES – 5521 или 5521XS; • BOSCH – 1 987 949 095; • DAYCO – 94089; • CONTITECH – CT527; • Finwhale – 2108-1006040. • Ремень ГРМ «21116-1006040» можно заменить другой деталью: • GATES – 5670XS; • CONTITECH – CT1164; • QUARTZ (Германия) – QZ-5670XS. Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный».

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок

Причины, признаки и последствия обрыва ремня ГРМ

Внезапный обрыв и последующая замена ремня ГРМ — одна из наиболее «болезненных» процедур для автомобиля и психики его хозяина.

Когда следует менять ремень

На 16-клапанном двигателе иногда заклинивает поддерживающий ролик. При этом происходит обрыв ремня ГРМ и загибается большая часть клапанов. Такая ситуация требует капитального ремонта двигателя, сопряжённого, как правило, с серьёзными финансовыми затратами.

На новом ремне ГРМ не должно быть трещин, разрывов и прочих дефектов

Если ремень ГРМ не будет заменён в регламентированные сроки, он может оборваться в любой момент. Современные автопроизводители рекомендуют его менять через каждые 100 тыс. км пробега. Однако периодичность замены существенно сокращается, если:

• автомобиль эксплуатируется в условиях, близких к экстремальным (в жаркую или холодную погоду, при повышенной влажности воздуха и т. п.);
• при последнем ремонте был установлен некачественный ремень;
• при низком качестве дорог.

Определить, что порвался именно ремень, в большинстве случаев несложно — достаточно лишь посмотреть на него. Однако на многих современных автомобилях ремень защищён, а для демонтажа защиты потребуется время. В этом случае диагностировать обрыв ремня можно по отсутствию компрессии в двигателе и свободному вращению стартера.

Основные причины выхода ремня ГРМ из строя

Если ремень не будет заменён в регламентированные автопроизводителем сроки, он может оборваться в любой момент. На скорость износа этого элемента влияет несколько важных факторов.

Дальнейшее использование ремня, который в процессе эксплуатации стёрся, невозможно

Условия эксплуатации автомобиля

На срок жизни ремня ГРМ большое влияние оказывают условия эксплуатации автомобиля.

1. При интенсивной езде и повышенных нагрузках на газораспределительный механизм на ремне могут появиться повреждения механического характера — трещины, выемки, отслоения. Эксперты отмечают, что при повышении оборотов двигателя до 5–6 тыс. об./мин любое несоответствие ремня параметрам автопроизводителя способно привести к непоправимым последствиям. Эксплуатировать такой ремень можно, но только для того, чтобы доехать до гаража или автосервиса.
2. Определённое влияние на состояние ремня могут оказать и климатические условия. Это особенно актуально для жителей севера России. Резкие и частые перемены погоды способствуют более быстрому износу ремня. Поэтому его замену следует проводить намного чаще.

Неправильная эксплуатация элементов газораспределительной системы

Ремень может разорваться и по другим причинам. Так, в газораспределительный механизм помимо ремня входят ролики и помпа. Ролики предназначены для обеспечения необходимого натяжения ремня. Когда заклинивает один из них, ремень обрывается.

Избыточное или недостаточное натяжение ремня также может стать причиной его выхода из строя. В первом случае ремень обрывается, во втором — соскакивает со шкивовых пазов. Аналогичная ситуация может возникнуть и в случае сильного люфта одного из шкивов.

Натяжение ремня считается оптимальным, если на длинном участке «помпа — шестерня распредвала» ремень можно повернуть на 90о двумя пальцами.

Разворотом на 90 градусов следует проверять натяжение ремня ГРМ

Профессионалы советуют немедленно менять ремень со следами масляных пятен. Масло — опасный враг резины, и при его попадании на ремень последствия могут быть весьма серьёзными (проскальзывание, соскок, перескок и т. п.). Ситуация усугубляется тем, что полностью удалить масляные пятна с ремня невозможно — резина легко впитывает смазку и теряет свои оригинальные свойства. В этом случае ремень ГРМ также следует оперативно заменить.

Когда и через сколько нужно менять?

По официальному регламенту ремень движка 21116 или 11186 меняется при пробеге 60 тысяч километров. По факту многие автовладельцы производят ремонт и меняют ремешок газораспределительного механизма, а также ролик натяжителя, обычно через 50 тысяч км пробега. Норма для проверки состояния изделия — каждые 15 тысяч пройденных километров.

Какие признаки свидетельствуют о необходимости замены:

1. Износ структуры ремешка. В результате изнашивания изделие будет проскальзывать на шкивах и в конечном счете оборвется. Обычно это происходит при повышенной нагрузке либо высокой влажности воздуха. У изношенного ремня могут наблюдаться куски нити и тканевые остатки.
2. В большинстве случаев быстрый износ изделия обусловлен отклонением положения натяжного ролика либо шкива. Ремешок выйдет из строя быстрее, если рабочая температура подшипникового устройства повышенная или деталь функционирует некорректно.
3. Появление трещин либо отслоений на структуре.
4. Рабочая сторона ремня стала менее эластичной и более твердой. При такой проблеме ремешок может блестеть. Из-за повышенной твердости изделие не сможет хорошо контактировать со шкивом распределительного вала.
5. Увеличение длины ремня. Если размер изделия больше, его надо менять. Снижение эластичных характеристик ремешка приведет к его быстрому обрыву.
6. Отклонение положения изделия от нормированных показателей. Такая проблема говорит о том, что надо менять ролик натяжителя.

Трещина на структуре ремешка

Причины быстрого износа

Почему ремень ГРМ на Лада Гранта изнашивается:

1. Плохое качество материала, из которого изготавливается ремешок. Многие производители экономят на сырье, что приводит к преждевременному обрыву изделий.
2. Низкое качество сборки узлов и механизмов силового агрегата, через которые проходит ремешок ГРМ.
3. Эксплуатация ремня, который начал изнашиваться. Когда на его структуре есть следы повреждения, ремень надо менять, а не продолжать использовать.
4. Ошибки, допущенные при установке. В случае когда ремень неправильно поставлен и неплотно лег на ролики и шкивы, то он износится значительно быстрее.
5. Выход из строя натяжного ролика. Если не менять этот элемент при установке нового ремешка, он может износиться быстрее, что также приведет к обрыву изделия.

О последствиях разрыва ремня ГРМ в автомобиле Лада Гранта вы можете узнать из ролика, снятого пользователем Denis Gorban.

Выбор ремня

Теперь разберем, какой лучше выбрать ремешок для ГРМ ВАЗ 2114 восемь или шестнадцать клапанов.

Сегодня потребителям предлагается несколько достойных изделий от производителей:

1. ContiTech Antriebssysteme GmbH. На оригинальной упаковке ремня имеется наклейка с QR-кодом. В комплекте вы сможете найти этикетку, где отмечается дата смены, пробег транспортного средства и информация об узлах, которые в свое время менялись. При проведении ремонта, монтажа, натяжения ремня, а также замене роликов можно указать всю информацию на бумаге и при необходимости посмотреть, когда и что конкретно менялось в последний раз. На самом ремешке вы увидите обозначение бренда и номер партии.
2. Гейтс 5670XS. На упаковке оригинального изделия присутствует QR-код, а также голограмма, предназначенная для защиты от поддельных товаров. На внешнюю сторону ремешка наносится порядковый номер. В комплекте с изделием имеется наклейка, на которой можно указать номер ремня и дату, когда он был заменен.
3. Триалли GD 790. Товар итальянского производства реализуется на нашем рынке в виде ремкомплекта с роликом натяжителя. Изделие упаковывается в картонную коробку с пластмассовой вставкой внутри. Комплект этого ремня также включает в себя наклейку с пробегом транспортного средства и датой смены детали. Здесь же вы увидите гарантийный талон. Производитель позаботился и добавил в комплект подробную инструкцию по замене.

Канал carMА опубликовал видеоролик, который позволит точно разобраться в сроках замены изделия.

Как самостоятельно сменить ролики ГРМ в Ладе Гранта?

Для того чтобы выполнить замену роликов ГРМ в двигателе Лада Гранта нужно выполнить подготовительные работы, которые подразумевают подготовку необходимого инструмента, и ознакомление с технической документацией.

Первым делом нужно ознакомиться с технической документацией, в которой также прописана техника безопасности. В ней нет ничего сложного. Она состоит из нескольких пунктов.

Техника безопасности включает следующее:

• все работы выполнять строго на выключенном двигателе;
• для защиты рук следует использовать перчатки, и прочее.

В общем обычные правила техники безопасности, как и на любом другом автомобиле.

Теперь автовладельцу нужно подготовить инструменты:

• набор накидных ключей;
• набор шестигранных ключей;
• специальный ключ для регулировки натяжения пружины ролика.

Если все подготовительные работы выполнены, то можно приступить непосредственно к самому процессу замены роликов.

На автомобиле Гранта замена роликов ГРМ осуществляется следующим образом:

• Припарковав автомобиль, нужно открыть капот и снять с него декоративную накладку двигателя, верхнюю часть кожуха ГРМ.
• Затем выполнить демонтаж правого переднего колеса, а также снять тормозной диск.
• Следующим шагом будет снятие подкрылка. Он крепится на 12 болтов. Стоит учесть, что в зависимости от года выпуска автомобиля, на нем могут различаться используемые болты для крепления подкрылка.

После того как был снят подкрылок, можно снять нижнюю часть защитного кожуха грм. Собственно для снятия данной части кожуха и нужно проводить частичную разборку, так как натяжитель ремня закрывает именно он.

• Теперь выполняем замену натяжителей ремня.
• Проводим сборку снятых комплектующих.

После завершения работ, нужно провести тестовый старт двигателя, и пронаблюдать за его работой. Если все исправно, то все действия проведены верно. На этом процесс замены натяжителей ремня ГРМ окончен.

Хотелось бы отметить, что несмотря на достаточно высокую сложность проведения технических работ, данный автомобиль хорошо пользуется спросом как на территории России, так и в Европе. Все потому, что по соотношению цены и качества у него нет конкурентов среди автомобилей зарубежных производителей.

Этапы замены

Важно! Перед началом работы нужно определить, где в автомобиле находятся метки ГРМ, эту информацию можно найти в руководстве по ремонту. Подготовка к замене ремня ГРМ:

Подготовка к замене ремня ГРМ:

• Ставим автомобиль на ровное место, подложив под колеса упор.
• Обесточиваем. Обязательно убедитесь, что ваша машина позволяет сделать это, некоторые бортовые компьютеры теряют ряд настроек, в таком случае можно обойтись без отключения клеммы.
• Снимаем привод ГРМ. Как правило, он скрыт под кожухом.
• Демонтируем мешающие детали.
• При необходимости снимаем бачки с техническими жидкостями, абсорбер и другие элементы.

Переходим к замене:

• Скручиваем защитный кожух. Он крепится болтами-шестигранниками (иногда встречаются звездочки или другие варианты крепежей).
• На некоторых автомобилях имеется датчик положения коленчатого вала (ДПКВ), его не снимаем, только отключаем разъем.
• Демонтируем ролик натяжения ремня, он обычно крепится с помощью болта. В некоторых случаях используется и направляющий ролик, его тоже демонтируем.
• Снимаем ремень.
• Проверяем положение меток. Если распределительных валов два, метки должны совпадать на обоих шкивах. При необходимости распредвал поворачиваем ключом, воздействуя на болт.
• Снимаем шестерню с коленвала. Это необходимо для проверки совпадения меток. Открутить болт (гайку) довольно сложно, перед работой фиксируют положение шкива. Здесь лучше всего применить пневматический инструмент, он обеспечит надежное усилие.
• Если метки не совпадают, прокручиваем коленвал. Сделать это можно так: вкрутив обратно болт (гайку) или задомкратить ведущее колесо, включить вторую передачу и аккуратно прокрутить колесо.
• Ставим опорный ролик.
• Новый ремень ГРМ набрасываем на шкив коленвала. После чего зубчатый ремень помещаем на шкив распредвала (если их два, то на оба). Заводим на шестерню помпы и шкив генератора. Проверяем положение меток, если хоть одна сбилась, работу начинаем сначала.
• Устанавливаем натяжитель. Только не закручиваем его полностью.
• Смотрим на правильность размещения ремня (на совпадение зубцов шестерни и ремня).

Важно! Протягиваем крепежи динамометрическим ключом с рекомендуемым усилием. Если этого не сделать, есть риск, что со временем болты ослабятся
