Когда менять ремень грм?

Метки распредвала

В моторе ВАЗ 21126 используют два распределительных устройства. Один из них нужен для оптимальной работы впускных клапанов, а второй устанавливается для того, чтобы регулировать движение выпускных клапанов.

У каждого распределительного вала имеется свой собственный шкив, который не рекомендуется заменять другим. Этот шкив дает возможность правильно работать механизму распредвала. С правой стороны на шкиве устанавливается датчик фаз.

Именно на шкивах расположены метки. Они находятся на венце выступа в нижней части. Опытные механики назвали их подвижными, так как они двигаются вместе с вращением распредвала.

Внимание! Начинающие автовладельцы должны помнить, что метки имеют разные размеры. Все зависит от изготовителя, который делал шкив

Чтобы увидеть метки, опытные механики советуют протирать чистой ветошью шкив, чтобы избавиться от грязи и пыли. Тогда можно будет заметить небольшую выемку на металле.

А вот метки коленвала помогут одинаково работать всем деталям двигателя 126 от транспортного средства Лада. На выходе коленчатого вала есть шестеренка. А соединяется с устройством эта шестеренка посредством шпонки. Именно там находится метка для верной установки деталей. Так как при неверном положении, шпонка просто не встанет как полагается.

Насечка выполнена в виде прорези или конусного отверстия. Ее находят с наружной стороны шкива двигателя.

На внешний корпус двигателя также наносят дополнительные ориентиры, чтобы не ошибиться при выставлении меток. Для этого устанавливают еще одну метку на заднюю сторону корпуса ремня ГРМ. Она нужна для правильного выставления шкивов распредвалов.

Похожая статья Как увеличить мощность 8 клапанного двигателя ВАЗ 2114 своими руками

Другая насечка находится на масляной помпе двигателя. Она нужна для верной ориентации коленвала. А трудно отыскать будет последнюю метку. Она находится на маховике.

В корпусе маховика находится небольшой вырез. По стандарту он прикрыт резиновой заглушкой. Ее вытаскивают и вставляют плоскогубцами.

Рабочий ход и удаление газов

Когда поршень достигает ВМТ, происходит воспламенение рабочей смеси от свечей зажигания. В это время достигается максимальный момент сжатия и оказывается высокое давление на поршень, который начинает движение к нижней мертвой точке. Когда поршень опустится, то рабочий ход можно считать законченным.

Заключительная фаза — удаление отработанных газов из камеры сгорания. Когда поршень достиг НМТ и начинает свое движение к ВМТ, происходит открытие выпускного клапана и избавление камеры сгорания от газов, которые образовались в результате горения топливно-воздушной смеси. При достижении поршня НМТ фазу удаления газов принято считать законченной. При этом коленчатый вал от своего начального положения проворачивается на 720 градусов. Для достижения максимальной точности необходима синхронизация газораспределительного механизма двигателя с коленчатым валом.

Приора

Когда приходит пора сменить приоровский ремень грм? Как и на других автомобилях, на Priora ремень-кольцо грм являет собой гибкую связку, управляющую газо распределением в ДВС. Чтобы вычислить срок замены, узнают пробег автомобиля в км, особенности эксплуатации детали, основываются принципами его работы.

Приора – автомобиль особенный. В принципе, так можно сказать практически про каждую марку авто, выделяя, тем самым, ее характерные особенности.

Приора ремень грм

Итак, Приора относится к автомашинам, оснащенным DOHC-моторами. Другими словами, такие двигатели имеют два распредвала, каждый из которых отвечает за отдельные клапанные ряды. Еще одна особенность: привод в действие клапанов осуществляется при помощи толкателей, что расценивается экспертами как преимущество, так как становится лучше отдача мощности.

Статья в тему: Китайские кроссоверы и внедорожники

Ремень-кольцо грм Priora — изделие, полученное из резинового материала. Он имеет зубцы по своему внутреннему краю.

Выбирая ремень на Приору, надо всегда проверять изделие на качество своими руками. Будет полезно сделать так: сжать наружную поверхность ремня и проверить, не имеются ли на нем продольно-поперечных трещин или расслаиваний.

Принцип работы элемента основывается на прохождении резинового кольца через ролик-натяжитель, коленвальный шкив, колесико насоса ОЖ, звездочки распредвалов и ролика-направителя. Другими словами, ремень-кольцо связывает все данные механизмы, обеспечивая их слаженную работу. Следует знать, что штатно на Приору ставится ремень фирмы Гейтс модели Кит. Такое изделие подразумевает работу с роликами из пластмассы, не отличающимися надежным качеством. «Приористы» со стажем рекомендуют заменять элементы пораньше окончания срока их эксплуатации. По мнению «АвтоВАЗ» менять ремень грм на Приоре надо после пробега в 200 тыс. км. Тут и новичок поймет, что это чересчур завышенный ресурс. Тем не менее принято считать, что при недолговременных заездах по городу и ровным дорогам, не активной эксплуатации машины, ремень вместе с другими элементами такой срок осиливает.

Напротив, периодические выезды, особенно за город, активная езда по дорогам разного качества заметно снижает срок эксплуатации ремня грм вместе с другими элементами ГРС механизма.

Некоторые владельцы Приор регулярно меняют ремень уже после 40 тыс. км пробега. Другая часть – делает это после 60-тысячного пробега.

Через сколько менять ремень

Как бы там ни было, каждый автовладелец должен сам решить, через какой промежуток времени приходит пора замены. Осматривать ремень на износ надо как можно чаще, и когда приходит примерное время замены, промежутки между очередными визуальными осмотрами надо сократить.

Выше было написано, что первоочередным признаком износа ремня грм является плохой завод ДВС, но имеются также и другие симптомы.

  • Нехарактерные шумы, идущие от мотора.
  • Сильные вибрации ДВС, ощущаемые в салоне.
  • Цвет выхлопа черный, измененный.

Пробег, как таковой, не может считаться единственно верным критерием, определяющим замену ремня грм. Дело в том, что существует масса других факторов, влияющих на износ. Даже сравнительно малый пробег автомобиля не может гарантировать хорошее состояние ремня.

Резина изделия при износе отслаивается от корда, грязе-пылевой состав дает сокрушительный эффект в виде абразивного воздействия. Чтобы исправить проблему, следует свести на нет первоисточники протечки смазки и тщательно осмотреть сам элемент.

Как и говорилось выше, своевременная замена спасет владельца автомобиля от больших финансовых затрат. Тоже самое можно сказать и про приоровский мотор, поршнево-клапанная группа которого не обладает выемками, как на «десятке». На таком моторе при обрыве ремня встреча поршней с клапанами неизбежна.

Хотелось бы добавить немного про визуальную диагностику. Если автомашина «застучала» по дороге, как проверить ремень? Для владельцев Приор сделать это не составит большого труда, ведь достаточно открыть крышку-защиту и посмотреть. С другой стороны, на Приоре нет датчиков-извещателей поломки, дающих сигнал прямо в салон автомобиля, как у иномарок.

Выбор ремня газораспределительного механизма

Как и всякую другую запчасть, подходящий ремень можно найти несколькими способами. Во всех случаях от автолюбителя требуется минимум времени и усилий, так как для поиска достаточно иметь доступ к сети и смартфон, планшет или компьютер. Поиск можно вести по:

  • VIN-коду автомобиля. Самый простой и надежный способ найти запчасть в сети или в магазине. Во втором случае менеджер сам уточнит совместимость и наверняка предложит ближайшие к оригинальному ремню аналоги;
  • По данным автомобиля. Нужно указать производителя, модель, комплектацию, учесть технические данные двигателя. Это отлично реализовано в электронных каталогах известных маркетплейсов – автолюбитель будет двигаться по дереву каталога, сначала выбирая марку и модель, а затем подбирая из списка нужный двигатель. В самых продвинутых каталогах к оригиналу «подтягиваются» и подходящие аналоги.

Когда ремень попадет к вам руки, обратите внимание на упаковку. На целлофановом пакете пропечатана комбинация цифр

Обычно первые три цифры являются заводским обозначением, а следующие за ними – год выпуска (последняя цифра) и неделя выпуска. Чем новее ремень, тем дольше он прослужит. На самых старых изделиях, ни разу не бывавших в эксплуатации, можно видеть следы расслоения.

Запчасти на Volkswagen golf

Ремень ГРМ, комплект GOLF III hatchback (1H1) (08.91 — 07.98) Как ни странно, опытные автомеханики советуют ставить не оригинальный ремень, а аналог от ведущих производителей. На нынешнем рынке в товарных группах «ролики» и «ремни» ведущие позиции занимают от силы десять производителей, а на всех остальных приходится не более 4% рынка

Давайте разберемся с тем, почему полки автомагазинов забиты ремнями от конкретных производителей и на чью продукцию стоит обращать внимание в первую очередь

Типы приводов ГРМ

Схема газораспределительного механизма

Приводов (ГРМ) на двигателях бывает несколько, и зависят они от конструктивных особенностей самой установки и данного механизма в частности.

  • Шестеренчатый привод. Использовался раньше на некоторых силовых установках автомобилей и тракторов. Надежный тип привода, но очень сложный в обслуживании. У такого механизма распределительный вал находится внизу блока цилиндров, чтобы обеспечить зацепление шестерни коленчатого вала с приводной шестерней распределительного вала. В случае повреждения данного привода ГРМ, требовалась практически полная разборка силовой установки.
  • Цепной привод. Этот привод был раньше очень распространенным, но используется и сейчас, в основном на дизельных установках. Распредвал в данном случае находится в головке блока и в движение приводиться от шестерни посредством цепи. Недостатком данного привода можно отметить сложность замены цепи, поскольку она размещается внутри самого мотора, чтобы обеспечивалась постоянная смазка цепи.
  • Ременной привод. Является самым популярным на бензиновых двигателях легковых авто. Привод распредвала, тоже находящегося в головке блока, осуществляется зубчатым ремнем.

Как минимизировать риски обрыва ремня ГРМ

Особые проблемы доставляют поломки в дороге. Чтобы предотвратить обрыв ремня ГРМ дизельного двигателя в самый неподходящий момент, следует проводить его замену ориентировочно каждые 60 000 км пробега. При этом нужно использовать только качественные запчасти и комплектующие. Периодически надо проверять уровень натяжения ремня ГРМ, проводить визуальный осмотр помпы и натяжных механизмов. Натяжение газораспределительного ремня должно быть равномерным на всех участках

Кроме того, чтобы предотвратить неприятные последствия, стоит обратить внимание не следующие моменты:

  • Состояние сальников. При выявлении подтеканий масла нужно учесть, что технические жидкости разрушают материал, из которого изготовлен ремень ГРМ. Обнаружить протекание сальников можно по пятнам масла под автомобилем или на корпусе двигателя.
  • Не стоит запускать двигатель авто «с толкача». Такой метод сопровождается сильными рывками, которые могут привести к разрыву ремня ГРМ.
  • Нельзя эксплуатировать авто при мигании индикатора давления масла на панели приборов.

Точное соблюдение всех требований по эксплуатации авто и замене ремня ГРМ дизельного двигателя не может гарантированно защитить от неприятностей в пути, поэтому стоит иметь в автомобиле новый ремень и комплект приспособлений для его самостоятельной замены.

С чего все началось

Первый резиновый клиновидный ремень был изобретен в 1917 году — одним из братьев Гейтс. До этого времени основным материалом для приводных ремней была кожа

Спустя еще около 25 лет происходит второе важное событие — изобретение компанией Uniroyal Power Transmission синхронного, или зубчатого, ремня, который и применяется в приводах ГРМ по сей день. Компания, кстати, к середине 80-х годов XX века войдет в состав Gates

В те же 80-е происходит разработка и внедрение поликлиновых ремней для приводов навесного оборудования.

На сегодняшний день последняя веха в развитии зубчатых ремней — это ремни ГРМ, работающие в горячей масляной ванне. За счет применения такой конструкции существенно сократилась сила трения, а сам ремень стал более узким, практически как цепь. В результате значительно снизился износ и вырос срок службы такого привода, приравненный сегодня к сроку службы двигателя. Однако всплыл и недостаток: проблемой оказалось придумать роликовый натяжитель, работающий в масле.

Особенности замены ремня ГРМ на механизме DOHC

Немного о том, как производится замена ремня ГРМ на авто с механизмом DOHC. Примером выступит Лада «Приора». Принцип замены ремня идентичен вышеописанному. Но, доступ к ремню у данного авто несколько сложнее из-за наличия нескольких защитных чехлов, которые посажены на болты.

Видео: Замена ремня ГРМ на Лада Приора своими руками

https://youtube.com/watch?v=3txeJASASjs

При совмещении меток важно учитывать, что распредвалов – два, и на обеих метки должны совпасть. Помимо направляющего ролика с натяжителем у этого авто имеется еще и опорный ролик

Но даже при его наличии в последнюю очередь ремень ГРМ заводится за ролик с натяжителем

Помимо направляющего ролика с натяжителем у этого авто имеется еще и опорный ролик. Но даже при его наличии в последнюю очередь ремень ГРМ заводится за ролик с натяжителем.

После установки нового ремня нужно очень внимательно проследить, чтобы метки на распредвалах точно совпадали.

Обязательно при замене ремня ГРМ производится и замена всех роликов, поскольку ресурс их одинаков с ресурсом ремня. Попутно, выполняя замену ремня, нужно проверить состояние подшипников жидкостного насоса, чтобы после замены ремня выход из строя помпы не стал неприятной неожиданностью.

Минусы и плюсы мотора

Главной особенностью ДВС 21127 остается недостаточная безопасность клапанов, которые могут погнуться поршнями при обрыве ремня ГРМ. Вторым недостатком является дорогостоящий капитальный ремонт, даже если его проводить своими руками:

  • ремень ГРМ в комплекте с автоматическим натяжителем и роликом стоит дорого, так как производится иностранной компанией Gates;
  • комплект ШПГ тоже имеет высокую цену, поскольку изготавливается другим иностранным производителем Federal Mogul.

Клапан управления заслонкой

Преимуществами конструкции являются:

  • навесное оборудование расположено удобно, что позволяет снизить трудозатраты обслуживания и ремонта;
  • увеличен крутящий момент и мощность ДВС.

С одной стороны, производитель АвтоВАЗ расширил линейку моторов версией 21127. С другой стороны, обеспечил новой запчастью – ресивером улучшенной конструкции с системой инерционного наддува, что является несомненным плюсом:

  • владельцы Грант, Приор и Калин второго поколения, укомплектованных движками 21126, могут купить этот узел;
  • установить его самостоятельно вместо штатного ресивера предыдущей конфигурации;
  • убрать ДМРВ, поставить датчики ДАД и ДТВ, чтобы получить мощность 106 л. с. вместо заводской 98 л. с.

Приложения двигателя [ править ]

Замена ремня ГРМ на авто

В двигателе внутреннего сгорания ремень или цепь ГРМ соединяет коленчатый вал с распределительным валом (валами) , которые, в свою очередь, регулируют открытие и закрытие клапанов двигателя. Четырехтактный двигатель требует, чтобы клапаны открываются и закрываются , как только любой другой оборот коленчатого вала. Ремень ГРМ делает это. Он имеет зубцы для вращения распредвала (ов) синхронно с коленчатым валом и специально разработан для конкретного двигателя. В некоторых конструкциях двигателей ремень ГРМ может также использоваться для привода других компонентов двигателя, таких как водяной насос и масляный насос .

Типы

Для соединения коленчатого вала с распределительным валом также используются зубчатые или цепные системы.в правильное время. Однако шестерни и валы ограничивают относительное расположение коленчатого вала и распределительных валов. Даже там, где коленчатый вал и распредвал (ы) очень близко друг к другу, как в двигателях с толкателем, большинство конструкторов двигателей используют короткую цепную передачу, а не прямую зубчатую передачу. Это связано с тем, что зубчатые передачи страдают от частой реверсии крутящего момента, поскольку профили кулачков «отдаляются» от привода от кривошипа, что приводит к чрезмерному шуму и износу. Шестерни, покрытые волокном или нейлоном, с большей эластичностью, часто используются вместо стальных шестерен, где используется прямой привод. В коммерческих двигателях и авиационных двигателях используются только стальные шестерни, поскольку шестерни с волоконным или нейлоновым покрытием могут выйти из строя внезапно и без предупреждения.

Ремень или цепь обеспечивают большую гибкость при взаимном расположении коленчатого и распределительного валов.

Хотя цепи и шестерни могут быть более прочными, резиновые композитные ремни работают тише (в большинстве современных двигателей разница в уровне шума незначительна), они менее дороги и более эффективны, поскольку они легче по сравнению с зубчатой ​​передачей или цепной системой. . Кроме того, ремни ГРМ не требуют смазки, которая необходима для цепи или шестерен ГРМ. Ремень ГРМ — это конкретное применение синхронного ремня, используемого для синхронной передачи крутящего момента .

Ремни ГРМ обычно закрыты металлическими или полимерными кожухами ремня ГРМ, которые необходимо снять для проверки или замены. Производители двигателей рекомендуют замену через определенные промежутки времени. Производитель может также рекомендовать замену других деталей, таких как водяной насос, при замене ремня ГРМ, потому что дополнительные расходы на замену водяного насоса незначительны по сравнению со стоимостью доступа к ремню ГРМ. В двигателе с натяжением или двигателе, клапаны которого выходят на путь поршня, отказ ремня ГРМ (или цепи привода ГРМ) неизменно приводит к дорогостоящим и, в некоторых случаях, непоправимому повреждению двигателя, поскольку некоторые клапаны будут оставаться открытыми, когда они не должно быть и, таким образом, будет поражено поршнем.

Признаки того, что цепь привода ГРМ может нуждаться в замене, включают дребезжащий звук в передней части двигателя.

Ремень ГРМ: его роль, почему он стареет и каковы последствия его выхода из строя

Ремни ГРМ используются во многих современных бензиновых и дизельных двигателях.

Для чего они? Они приводят в действие систему газораспределения, которая управляет работой впускных (подача воздуха в цилиндры двигателя) и выпускных клапанов (удаление выхлопных газов из цилиндров). Работа системы газораспределения должна быть тесно связана с расположением коленчатого вала и отдельных поршней в цилиндрах. Клапаны должны открываться и закрываться через строго определенные интервалы. Благодаря этому в определенное время цилиндр может быть заполнен воздухом, и в него может быть впрыснута подходящая доза топлива, а затем в определенное время в цилиндре могут быть удалены выхлопные газы, образующиеся после воспламенения топливно-воздушной смеси. Важен не только момент открытия и закрытия клапанов, но и время их открытия. Все это влияет на правильную работу двигателя, достижение хороших характеристик при оптимальном расходе топлива.

На самом деле есть много элементов, которые необходимо координировать, потому что мы обычно имеем дело с тремя (в последних двигателях с уменьшенным размером), четырьмя (типичное число в двигателях нескольких назад) и даже шестью (в спортивных двигателях) поршнями и большим количеством клапанов. В настоящее время четыре (два входа, два выхода) или даже пять клапанов (три входа, два выхода) используются на цилиндр. Все это должно работать идеально организованным образом.

Поэтому зубчатые ремни имеют зубья (отсюда и название зубчатый ремень), что позволяет синхронно, очень точно передавать передачу от шестерни, установленной на коленчатом валу, к шестерне, установленной на распределительном валу (многие двигатели используют два распределительных вала). Распредвал всегда вращается в два раза медленнее, чем коленчатый вал.

Вождение одного только ремня ГРМ — не единственная задача, которую вы ставите перед ремнями ГРМ. Поскольку коленчатый вал установлен в нижней части современных двигателей, а распределительный вал (или два распределительных вала) — в верхней части, ремень ГРМ все еще может приводить в движение дополнительные компоненты, такие как насос охлаждающей жидкости, масляный насос и насос высокого давления.

Ремень ГРМ обеспечивает правильную синхронизацию (как следует из названия, обеспечивает правильное натяжение ремня), а также направляющие ролики.

Почему ремень ГРМ стареет? Нам нужно проверить, из чего он сделан. Полосы основаны на корде, то есть на стекловолоконных прядях, обеспечивающих прочность на разрыв. Корпус ремня сформирован на основе резины. Зубы дополнительно усилены тканью. Ремень ГРМ может иметь зубцы на одной стороне и может быть покрыт тканью на другой. Вместо ткани можно использовать резиновые канавки, благодаря которым ремень лучше прилегает к насосу охлаждающей жидкости и шкивам масляного насоса.

Ремни подвергаются ряду напряжений, они подвергаются изменениям температуры. Прежде всего, в них стареет резина, которая подвержена естественным процессам деградации (что мы видим, например, по шинам и автомобильным уплотнениям). Ремни изнашиваются в ускоренном темпе, если они подвергаются воздействию рабочей жидкости, или когда отдельные компоненты газораспределения смещены.

На что стоит обратить особое внимание при покупке нового ремня ГРМ? Дата изготовления или срок годности. Каждый ремешок имеет его, и обычно он составляет 5 лет с даты изготовления

Почему скачок времени или разрыв так опасны? Если ремень прыгает на одну ступень (например, из-за неправильной работы натяжителя или ошибки во время сборки ремня), двигатель частично теряет синхронизацию. Клапаны не открываются и не закрываются через соответствующие интервалы, что приводит к потере мощности двигателя, проблемам с его запуском, неравномерной работе, шуму и т. д.

Если ремень ломается, синхронизация полностью теряется. Перед остановкой силового агрегата движущиеся поршни сталкиваются с клапанами, что приводит к их деформации и серьезным повреждениям. Коленчатый вал и распределительный вал могут быть повреждены. И часто в этом случае капитальный ремонт двигателя может быть настолько дорогим, что это будет просто невыгодно.

ГРМ в процессе эксплуатации

Чтобы при работе не возникло проблем, нужно периодически проверять газораспределительный механизм мотора. Нужно при помощи щупа контролировать тепловой зазор между клапаном и рычагом распредвала, а при необходимости производить регулировку.

Поскольку газораспределительный механизм предназначен для согласованной работы всех элементов двигателя, то нужно знать, что если в процессе его работы оборвется приводной ремень, то распределительный и коленчатый валы перестают работать синхронно. При этом распредвал может остановиться в положении, при котором один из клапанов останется полностью открытым и тогда двигающийся вверх поршень неизбежно ударит по клапану, который погнется, что приведет к выходу двигателя из строя и серьезному ремонту.

Чтобы избежать подобной ситуации, необходимо вовремя производить замену приводного ремня ГРМ. Периодичность замены указывается производителем в зависимости от конструктивных особенностей двигателя, но в большинстве случаев это рекомендуется делать при пробеге от 60 до 70 тыс. км. Это достаточно сложная операция, которую делают специалисты на СТО, но если у водителя есть нужные навыки, замену можно сделать и самостоятельно. Цепи ГРМ служат гораздо дольше, замена может потребоваться при пробеге от 300 до 400 тыс. км. Особенность двигателей с цепями: при их растяжении они начинают характерно греметь и позванивать, что позволяет определить необходимость замены.

Назначение газораспределительного механизма двигателя – обеспечить синхронную работу поршневой группы и клапанов. Каждый из его элементов должен работать в номинальном режиме, только тогда двигатель заведется. Иногда случается так, что ремень ГРМ не разрывается, а проскальзывает по шестерням, что будет видно по его меткам. В этом случае двигатель не заведется и потребуется замена ремня.

Приводы ГРМ

В зависимости от конструктивных особенностей двигателя автомобиля и газораспределительного механизма в частности количество приводов и их тип могут меняться.

  • Цепной привод. Нескольким ранее данный привод был самым распространенным, однако и сейчас используется в ГРМ дизеля. При такой конструкции распределительный вал располагается в головке блока цилиндров, а в движение приводится посредством цепи, ведущей от шестерни. Минус такого привода – сложный процесс замены ремня, поскольку находится он внутри двигателя с целью обеспечения постоянной смазки.
  • Шестеренчатый привод. Устанавливался на двигатели тракторов и некоторых автомобилей. Очень надежный, но при этом крайне сложен в обслуживании. Распределительный вал такого механизма находится ниже блока цилиндров, благодаря чему шестерня распредвала цепляется за шестерню коленчатого вала. Если привод ГРМ такого типа приходил в негодность, двигатель меняли практически полностью.
  • Ременной привод. Самый популярный тип, устанавливается на бензиновые силовые агрегаты в легковых автомобилях.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

  1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
  2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
  3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
  4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
  5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
  6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
  7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
  8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
  9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
  10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
  11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
  12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

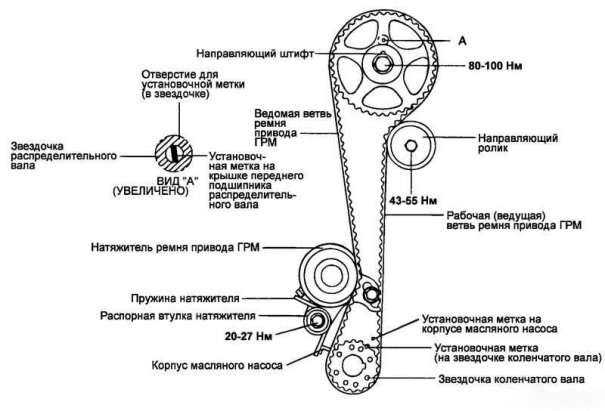

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.
