Замена ремня грм chevrolet aveo 1,4 литра 16 клапанов с фото и видео

Как проверить исправность механизма

В том случае, если вы решили проводить замену ремня, сначала стоит провести диагностические работы. Найти все возможные следы износа, если такие имеются. Для выполнения работы вам нужен шестигранник на пять, либо бита.

Процедура выполнения такая:

Выкручиваете болты крепления передней крышки, которая закрывает привод ГРМ.
Устанавливаете домкрат со стороны пассажира, чтобы вывесить колесо.
После этого включаете пятую передачу и вращаете колесо, при этом нужно осмотреть ремень газораспределительного механизма на предмет повреждений.
Если вы обнаружите порезы, трещины, отслоения, то необходимо выполнить замену. При обнаружении возле помпы следов антифриза необходимо также заменить ремень.
Выполните осмотр ролика натяжения. У него максимальный ресурс 100 000 км, поэтому он заменяется через раз.
Измерьте прогиб ремня при усилии 10 кг. Расстояние прогиба необходимо измерить между шестеренками распределительных валов. Ремень должен прогибаться на 5-7 мм.
На следующем этапе нужно проверить степень растяжения ремня. Для этого смотрите на метки. Если отклонение слишком большое, то имеет место чрезмерное растяжение ремня.

Двигатель Chevrolet F14D4

Мотор F14D4 выпускается GM DAT с 2008 года. Это рядный 4-цилиндровый силовой агрегат с чугунным блоком цилиндров. 1.4-литровый двигатель развивает 101 л. с. при 6400 об/мин. Его называют родным мотором Шевроле Авео.

Описание

Это модернизированный F14D3, но сюда добавлена система изменений фаз ГРС на обоих валах, установлены индивидуальные катушки зажигания, используется электронный дроссель. Заметно увеличился ресурс ремня ГРМ, который на предшественнике очень скоро обрывался, что приводило к капитальному ремонту. Если раньше надо было следить за ремнём и роликами каждые 50 тыс. км пробега, то на новом F14D4 это можно делать раз в 100 и даже в 150 тыс. км.

Конструкторы убрали систему EGR. От неё, действительно, было много неприятностей, а не пользы. Как раз благодаря устранению этого клапана, удалось повысить мощность двигателя до 101 лошадей. Для малолитражного двигателя этот показатель рекордный!

Недостатки

Что касается минусов, то их осталось немало ещё с предшественника. Определённые проблемы связаны с системой изменения режимов ГРС, хотя она рассматривается, как новшество и преимущество. Дело в том, что быстро портятся электромагнитные клапаны регулятора фаз. Автомобиль начинает работать шумно, как дизель. Ремонт в этом случае подразумевает чистку клапанов или их замену.

На F14D4 нет гидрокомпенсаторов, и появилась возможность регулировать зазоры путём подбора тарированных стаканов. С одной стороны, плюсы автоматизированного процесса никто не отменял, но реально на предшественнике F14D3 (с гидрокомпенсаторами) было гораздо больше проблем. Как правило, необходимость в регулировке клапанов возникает уже после 100-тысячного пробега.

Ещё одна слабая точка нового двигателя — термостат. Концерн GM в этом вопросе на первом месте среди остальных производителей. Не получается у него нормально делать термостаты, не выдерживают они, и всё! Уже после 60-70 тыс. км пробега надо проверять деталь и менять в случае необходимости.

Производство	GM DAT
Марка двигателя	F14D4
Годы выпуска	2008 – наше время
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Количество клапанов	4
Ход поршня	73,4 мм
Диаметр цилиндра	77,9 мм
Степень сжатия	10.5
Объем двигателя	1399 см. куб.
Мощность двигателя	101 л.с. /6400 об.мин
Крутящий момент	131Нм/4200 об.мин
Топливо	бензин 92 (лучше 95)
Экологические нормы	Евро 4
Расход топлива	город 7,9 л. \| трасса 4,7 л. \| смешанн. 5,9 л/100 км
Расход масла	до 0,6 л/1000 км
Какое масло лить в F14D4	10W-30 или 5W-30 (Районы с низкой температурой)
Сколько масла в двигателе Авео 1.4	4,5 литров
При замене лить	около 4-4.5 л.
Замена масла проводится	раз в 15000 км
Ресурс Шевроле Авео 1.4	на практике – 200-250 тыс. км
На какие двигатели устанавливался	Шевроле Авео, ЗАЗ Шанс

3 способа модернизации

Этот двигатель не обладает таким потенциалом к тюнингу, как F14D3, в силу своего малого объёма и других причин. Обычными способами повысить характеристики более чем на 10-20 л. с., вряд ли получится. Дело в том, что сюда нет возможности устанавливать спортивные распредвалы, в продаже их даже нет.

Что касается возможных способов переделки, то их три.

Воздушный фильтр двигателя F14D4

Любой из описанных способов доработки ресурса двигателю не продлит. Наоборот, установка компрессора заметно сократит его жизнь. Правда, есть способ несколько улучшить ситуацию путём установки кованых поршней с проточками. Но это дорого, и находит применение лишь для построения турбоверсии.

В итоге

Двигатель F14D4 имеет много плюсов. Это и усовершенствованный ремень ГРМ, который ходит долго, и качественная помпа, и отсутствие клапана EGR. Отлично продумана вентиляция картера, позволяющая газам выходить из зоны дросселя. Поэтому заслонка редко загрязняется, что для электронного привода является большим преимуществом. Также на этом моторе легко заменить фильтр масла — это делается сверху, без ямы.

Замена ремня ГРМ Шевроле Авео 1.4 16v поколение T250

Чтобы обеспечить автомобилю долгую и бесперебойную работу, надо время от времени проводить диагностические процедуры и вовремя менять изношенные детали. Одна из регламентируемых процедур на Шевроле Авео 1.4 является замена ремня ГРМ. Здесь вы сможете изучить самую подробную инструкцию того, как это можно сделать самому без привлечения специалистов.

Ремень ГРМ представляет собой этакие гибкий обруч из резины, укрепленный металлическим каркасом. Он соединяет распределительный и коленчатый валы, таким образом обеспечивая работу поршней и клапанов. Ремень препятствует встрече поршней и клапанов, поэтому он очень важен. Но в случае его обрыва встреча этих деталей становится неизбежной, и это обязательно приведет к загибанию клапанов, а это уже очень серьезная неисправность. Чтобы этого не случилось, необходимо производить диагностические процедуры и менять детали своевременно. Замену ремня обязательно нужно производить, если обнаружатся следующие дефекты:

поверхность покрыта трещинами;
зубья повреждены или изношены;
материал начал расслаиваться;
торцы обтрепались;
на поверхности замечены масляные подтеки.

Процедура замены ремня

Чтобы было удобно работать, автомобиль лучше поставить на эстакаду, но можно и просто приподнять его при помощи домкрата. Перед началом работ следует убедиться, что двигатель остыл. Автомобиль должен стоять на ручном тормозе, а задние колеса зафиксированы. Для этого можно использовать обыкновенные кирпичи.

Итак, начинаем. Первым делом надо обесточить машину. Для этого откручиваем отрицательную клемму аккумулятора. Не забывайте этого делать, так как этого требует безопасность производства работ. Чтобы обеспечить нормальный доступ к узлу, необходимо снять воздуховод и корпус воздушного фильтра. Теперь берем домкрат и выкручиваем кронштейн силового агрегата. Сейчас демонтируем переднее колесо справа и силовую опору. Фиксируем маховик, для чего используем отвертку с плоским наконечником. Отворачиваем болт крепежа коленчатого вала. Приготовьтесь к тому, что выкрутить его будет непросто.

Когда болт все же выкрутится, снимаем шкив. Снимаем натяжной ролик и смотрим на его состояние. Если заметны следы износа, ролик также придется заменить. Снимаем обе крышки ГРМ. Теперь совмещаем метку на ремне с прорезью на кожухе. Для этого наживляем болт шкива и проворачиваем его.

Точно так же нужно совместить метки на шкиве и кожухе ГРМ. Далее нам потребуется немного ослабить болты, которыми крепится водяной насос. Делается это для того, чтобы можно было провернуть по часовой стрелке помпу. Таким образом мы значительно ослабим натяжение ремня. Производим демонтаж зубчатого ремня. Теперь нам необходимо снять ролик натяжения, предварительно отвернув болт, которым он крепится. Производим установку нового ролика.

Возможно, придется заменить и водяной насос. Принимаем решение, проведя его визуальный осмотр. Если замена необходима, снимаем защиту насоса и шестеренки распределительных валов. Когда помпа будет заменена, шестерни и защита ставится на место. Теперь устанавливаем и натягиваем новый ремень.

Поворачиваем водяной насос по часовой. Таким образом мы натягиваем ремень привода. Следите за тем, чтобы метка на натяжном ролике совпала с меткой на креплении, держащем натяжитель. Не стоит лениться, и лучше еще раз проверить правильность совпадения всех меток

Это очень важно, и если налицо несовпадение, процедуру придется повторить

После этого заводим автомобиль и слушаем, как он работает. Если все работает нормально, начинаем производить сборочные работы в обратном порядке. Так мы сэкономим деньги на ремонте автомобиля в автомастерской и получим необходимый навык ремонта, который так необходим каждому автолюбителю.

работ

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Замена ремня грм chevrolet aveo т300 своими руками

Многие рекомендуют менять ремень привода распредвалов, снимая клапанную крышку, мотивируя это тем, что необходимо как-то фиксировать распределительные валы во время работы. Фиксировать надо, но крышку снимать — не надо.

Для этого существует уйма приспособлений в магазинах запчастей, а кроме того, если уж не хватает денег на приспособу, ее можно сделать самому. К примеру, для фиксации шкивов распредвалов можно использовать 100-мм болт М8, гайку и два отрезка стальной полосы с отверстием 10 мм. Длина стальных стопоров подбирается по месту так, чтобы заклинить оба зубчатых шкива.

Для фиксации коленвала также можно самостоятельно изготовить приспособление из 2-мм стали и двух штифтов из электродов диаметром 4-6 мм. Сталь просверливают, вставляют штифты, затем их приваривают или сажают на резьбу. Длина приспособления подбирается таким образом, чтобы оно надежно опиралось о лонжерон или подрамник двигателя.

Чтобы заменить ремень ГРМ на Chevrolet Aveo Т300 1,6 л, нам пригодится стандартный набор головок и бит Torx, купленные или изготовленные удерживающие приспособления и пара часов свободного времени.

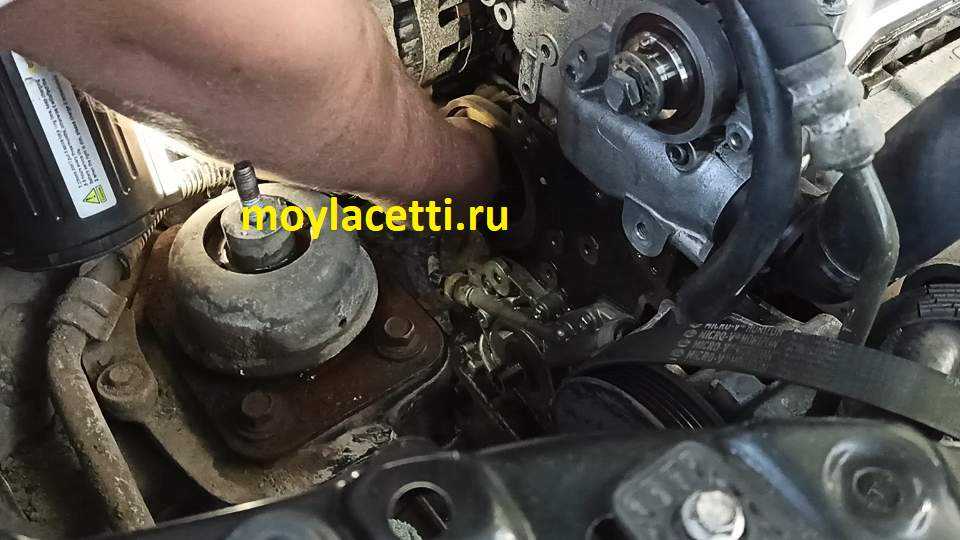

Для замены ремня ГРМ на двигателе F16D4 Авео Т300 нам придется снять корпус воздушного фильтра и патрубок воздуховода, а также ремни привода ГУР, генератора и кондиционера, кожух привода ГРМ.

Снимаем разъем с датчика расхода воздуха, вынимаем разъем, отодвинув пластиковый желтый фиксатор.

Если метки не совпали, вновь снимаем ремень и перебрасываем его на необходимое количество зубьев, пока метки не совпадут. Удачной всем работы!

Ключ для помпы

Чтобы провернуть помпу необходим ключ на 41 мм. Можно приобрести специальный ключ. Он выглядит вот так

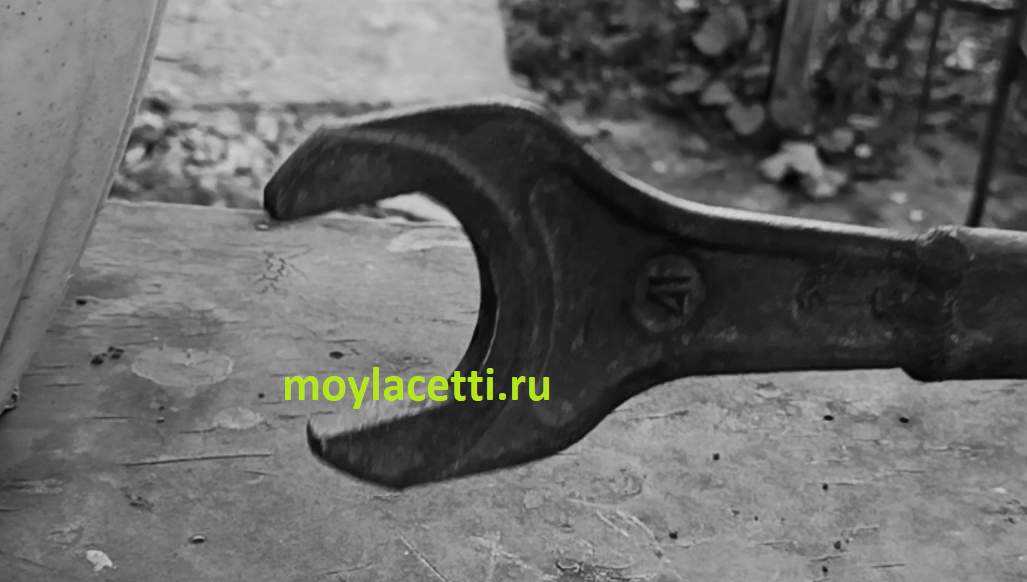

Либо обрезать обычный рожковый ключ на 41

И приварить к нему головку или что-то аналогичное.

Но лично я за первый вариант. Стоимость ключа у нас от 70 до 200 грн, в зависимости от производителя и толщины металла.

Работать им очень удобно

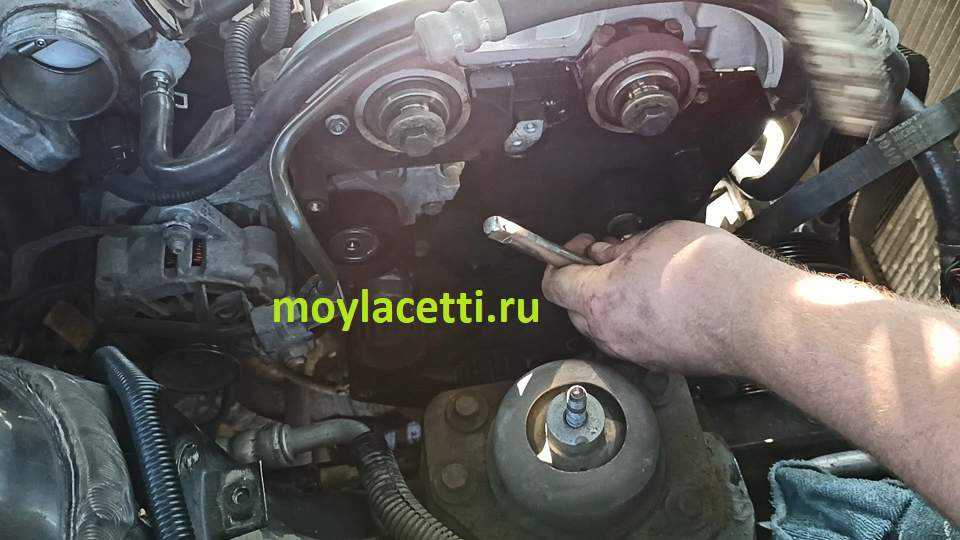

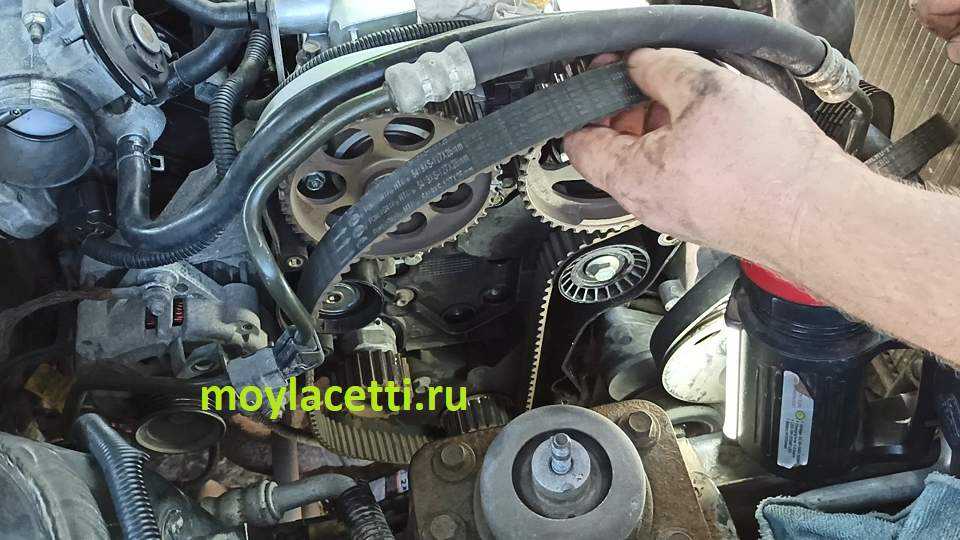

В общем, проворачиваем помпу против часовой стрелки и снимаем ремень

Обратите внимание на фото выше. Прослабляется только левая сторона ремня, а правая остается натянутой

Этот момент пригодится нам при установке нового ремня.

Откручиваем болты шкивов распредвалов. Если Вы забыли их сорвать заранее, пока ремень был еще установлен, тогда необходимо зафиксировать шкивы.

Важно! Не используйте для фиксации гайки или болты, помещенные между шкивами. Это неизбежно оставит следы на рабочих поверхностях шкивов

Затем эти повреждения будут разрушать ремень, что может привести к его обрыву!

Важно! Не допускается проворачивание распредвалов при демонтированном ремне ГРМ!

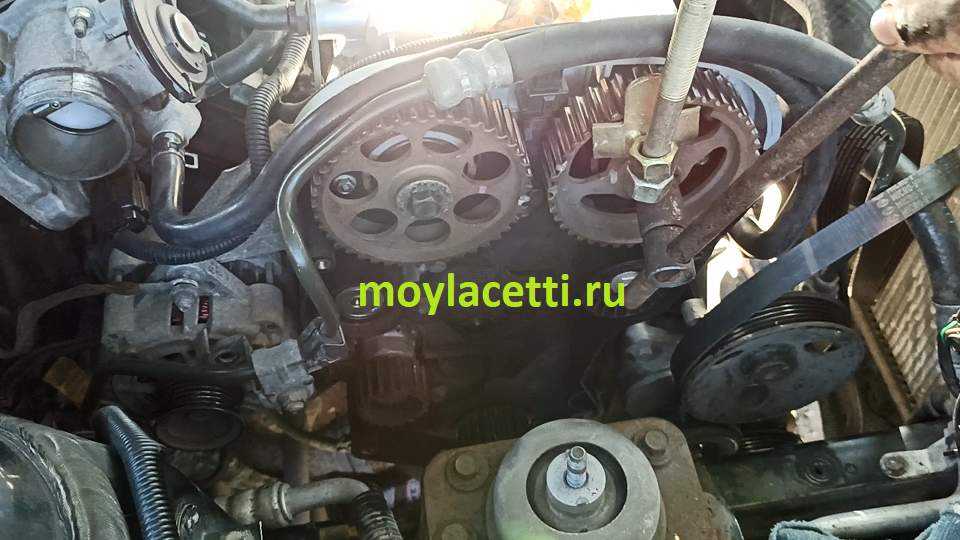

Для удержания шкива можно использовать специальные приспособления. Я же использую стяжки пружин амортизационных стоек

Демонтируем шкивы.

Примечание. Шкивы разные. Левый отличается от правого. Левый просто выполняет работу по вращению распредвала. А правый еще работает с датчиком положения распредвала. И на нем имеется специальный отлив, выполняющий роль метки для датчика.

Положение шкива на распредвалу перепутать невозможно, так как на шкиву имеется отверстие

А на распредвалу специальный штифт

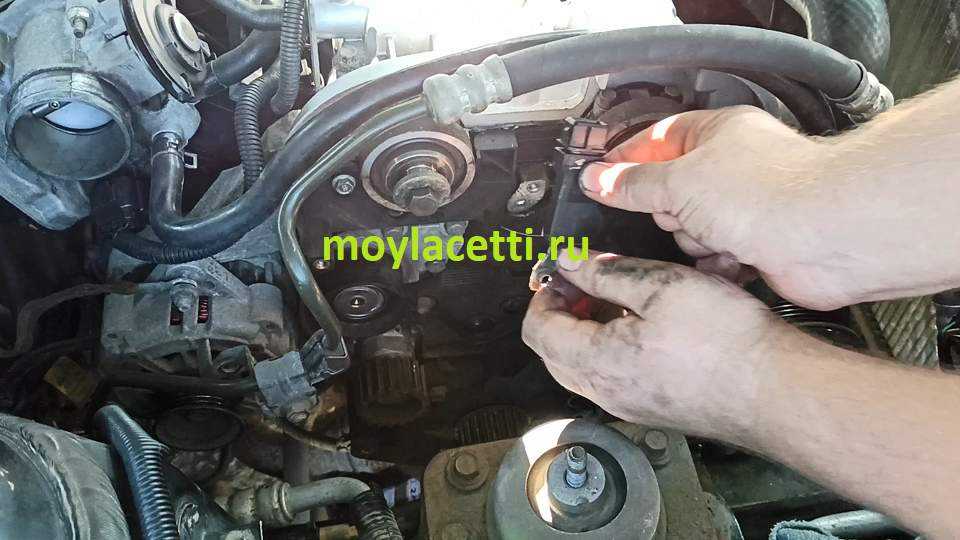

Откручиваем головкой на 10 мм два болта крепления ДПРВ и снимаем его

Головкой на 14 или на 15 мм откручиваем обводной ролик

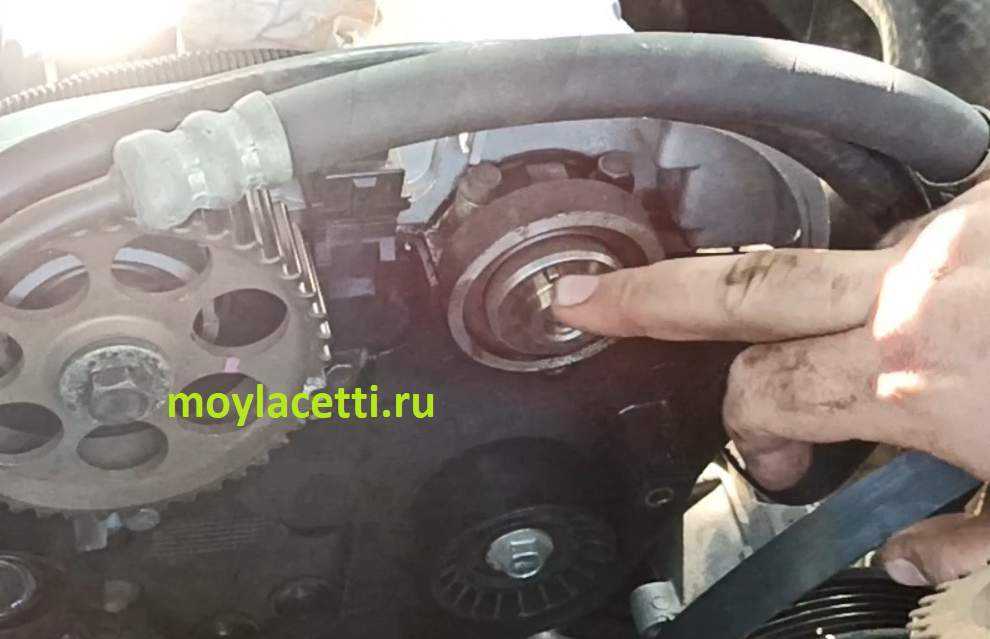

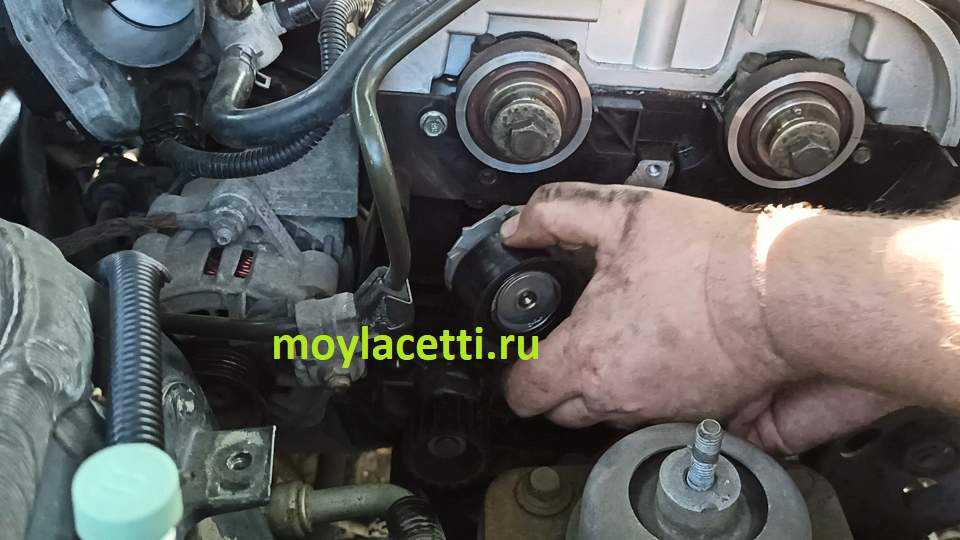

Головкой на 12 мм откручиваем три болта крепления натяжного ролика и снимаем его

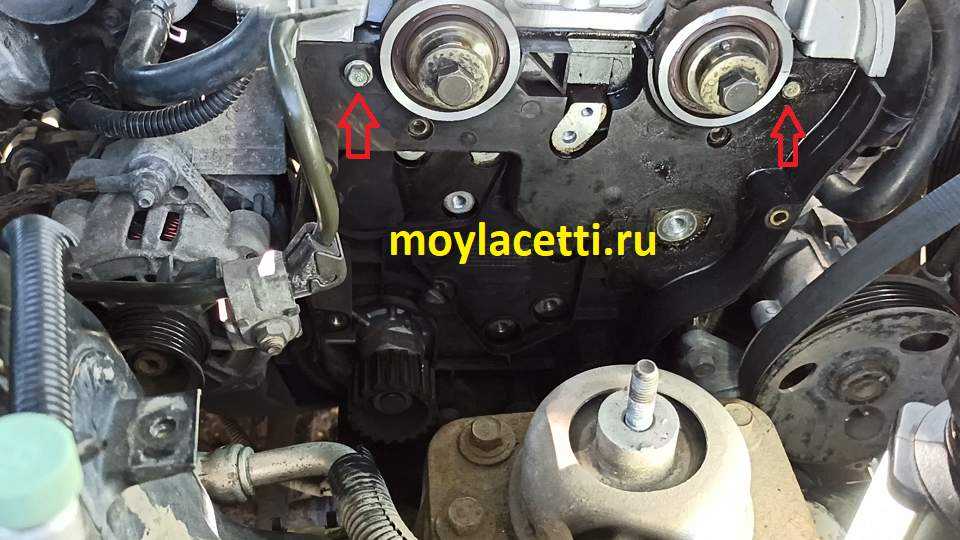

Выворачиваем болты крепления заднего кожуха ГРМ вот в этих местах

И демонтируем кожух

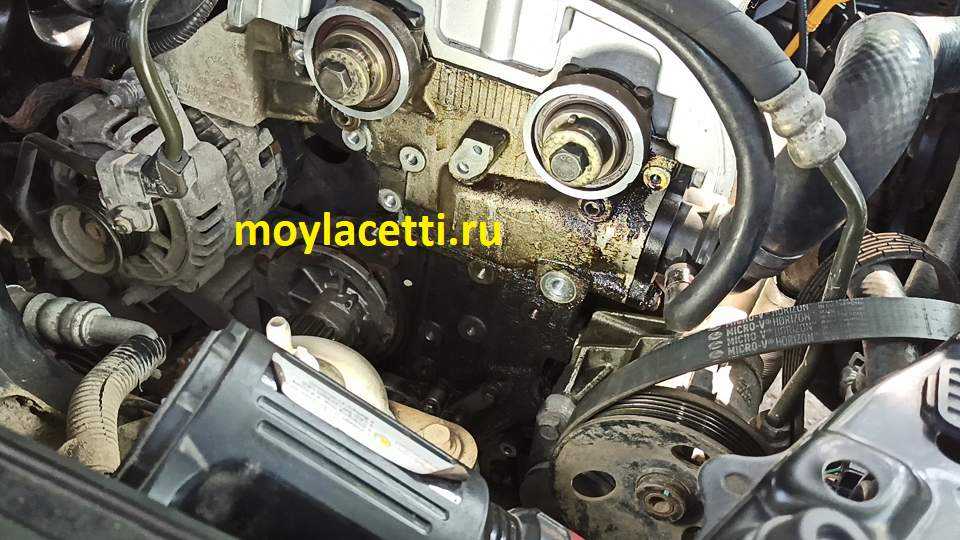

Всё в подтеках масла из-за алюминиевой клапанной крышки

Выворачиваем болты крепления помпы и демонтируем ее

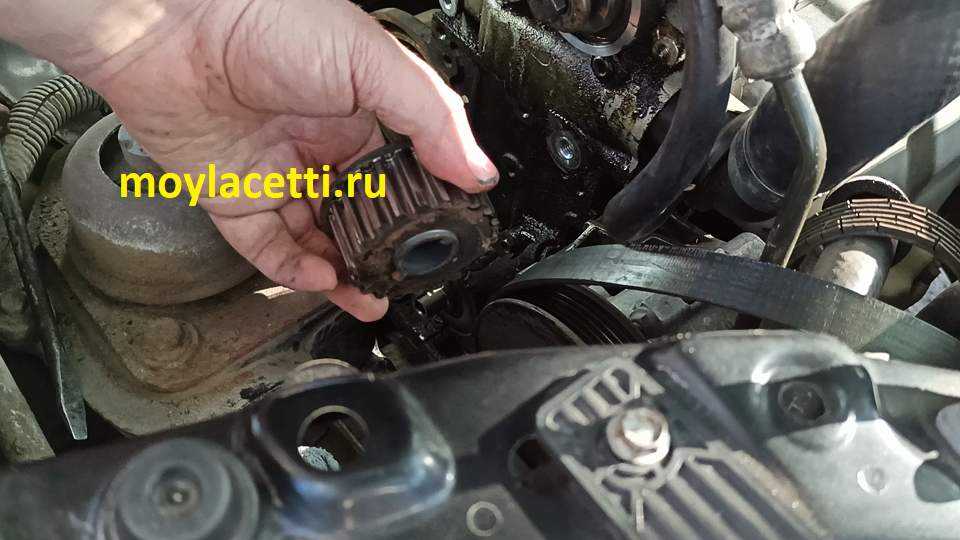

Чтобы демонтировать шкив коленвала, достаточно выкрутить болт коленвала и снять шкив

Осматриваем шкив и при малейших дефектах меняем его на новый.

Очень тщательно вычищаем посадочное место помпы. И обрабатываем его мелкой наждачкой, чтобы не осталось никаких наплывов и следов коррозии.

Примечание. Если идеально не подготовить это место, тогда помпа может стать с небольшим перекосом. А это приведет к тому, что ремень может начать сползать со шкивов во время работы двигателя!

Регламент обслуживания F14D3 1,4 л/94 л. с.

Для обеспечения заявленного моторесурса силового привода двигатель F14D3 следует обслуживать в следующие сроки:

ресурс зубчатого ремня ГРМ и поликлиновых ремней навесного оборудования составляет 50 тысяч км;
изготовителем предусмотрена замена топливного фильтра после прохождения каждых 25 – 30 тысяч пробега;
в график ТО заложена очистка вентиляции картера через 40 тысяч км;
рекомендовано проверять появление прогара в выпускном коллекторе после 60 тысяч км;
рекомендует производитель обновление моторного масла и через 7500 км;
антифриз с завода эффективен. Не более 30000 км, затем его меняют периодически;
в руководстве производителя указана ежегодная замена картриджа воздушного фильтра;
в системе зажигания DIS-2 движков ресурс свечей составляет 20000 пробега.

Обслуживание F14D3

Мнение автовладельцев о замене сальника распредвала

1. Не зря рекомендуют менять сальник при замене ремня ГРМ.

«При замене ремня ГРМ сменил также сальники. Непонятно, как можно поменять сальник распредвала, не снимая ремень. Да и рекомендуется всегда проводить эту процедуру совместно, потому что при протечке одного из них, так же как и при неполадках с помпой, которую не заменили в нужное время, выполняются те же действия, что и при замене ГРМ».

2. Не снимал ремень.

«Поменял недели две назад уплотнитель распредвала. Шкив и ремень ГРМ не снимал во время замены. Шестеренку открутил от распредвала и потянул ее на себя на 3–5 мм, а ремень по шестерне, наоборот, от себя. Важный момент – необходимо так расположить распредвал, чтобы он был шпонкой вверх, иначе упадет за кожух ГРМ. Пробуйте, все получится».

3. Не все так просто.

«Провел замену трех лобовых сальников: уплотнитель коленвала и два нижних распредвала. Сделал промывку поверхности карбом. Ничего сложного нет, однако опасность была. В распредвале установлено опережение зажигания или вроде того, в результате чего получается пружинящий и крутящий момент. Снял первый ролик, так как нужно было снимать ремень. В итоге два правых распредвала спружинили и закрутились, при этом сбились метки. В общем, сама процедура не была сложной, кроме того, что пришлось натягивать ремень на шестеренки коленвалов».

4. Не вижу проблем.

«Нет никаких проблем с тем, чтобы поменять сальник распредвала. Я проводил замену без снятия ГРМ. Надо:

Открутить болт на звездочке

Наиболее подходит гайковерт, так как болт тщательно затянут и держать распредвал с помощью рожкового ключа не совсем удобно.
Далее привязать ремень ГРМ к звездочкам, используя проволоку.
При помощи технологического болта на М8 (смотри руководство) ослабить гидронатяжитель и осторожно отвести ремень ГРМ вместе со звездочкой.
Снять у подшипников верхние крышки, снять распредвал вместе с уплотнителем. Смазать сальник герметиком.

Теперь выполнить монтаж в обратной последовательности. Будьте внимательны».

5. Вариант “Сделай сам” – не для всех.

«Гараж отсутствует. Инструменты – древний дедушкин набор. В результате даже снять ремень – это просто «миссия невыполнима».

6. Сальник надо менять при замене ремня ГРМ.

Замена ремней привода вспомогательных агрегатов

Вам потребуются: ключи «на 13», «на 18», «на 19», TORX Т20, отвертка с плоским лезвием.

Для привода вспомогательных агрегатов на двигателе установлены два ремня. Передний ремень приводит во вращение насос гидроусилителя рулевого управления. Задний ремень вращает шкивы компрессора кондиционера, генератора и водяного насоса.

Согласно рекомендациям завода-изготовителя ремень привода насоса гидроусилителя рулевого управления для снятия следует разрезать ножом, после чего он приходит в негодность. Это объясняется тем, что ремень даже после снятия без повреждения не подлежат повторному использованию, так как рассчитан только на одноразовое растяжение при надевании на шкивы (регулировка натяжения ремня не предусмотрена).

Кроме того, замена ремня регламентирована после определенного пробега или срока эксплуатации, поэтому при замене заднего ремня привода (компрессор кондиционера, генератор и водяной насос) одновременно следует заменять и передний ремень привода (насос гидроусилителя рулевого управления).

Однако ремень привода насоса гидроусилителя можно снять и без его разрезания. Последовательность действий для этого описана ниже.

Для снятия переднего ремня без его разрезания выполните следующие работы.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снимите правое переднее колесо.

4. Проверните коленчатый вал за болт крепления шкива коленчатого вал так, чтобы любое из отверстий в шкиве насоса гидроусилителя оказалось напротив головки нижнего болта крепления насоса.

5. Через отверстие в шкиве насоса ослабьте на один-два оборота затяжку нижнего болта крепления насоса.

6. Еще раз поверните шкив коленчатого вала так, чтобы любое из отверстий в шкиве насоса гидроусилителя оказалось напротив головки А верхнего болта крепления насоса.

7. Наденьте рожковый ключ «на 18» на ребро корпуса насоса.

8. Удерживая рожковым ключом корпус насоса от смещения в сторону блока, выверните верхний болт крепления насоса и выньте его из отверстий.

9. Отпустите удерживающий ключ, и насос сдвинется в сторону блока двигателя. При этом натяжение ремня ослабнет.

10. Снимите ремень сначала со шкива насоса гидроусилителя.

11. . а потом со шкива водяного насоса. Снимите ремень.

$Двигатель chevrolet aveo\lacetti 1.4 л f14d3$

ПРИМЕЧАНИЕ: Для привода насоса гидроусилителя рулевого управления используется ремень 4РК 643.

12. Установите ремень привода насоса гидроусилителя рулевого управления в порядке, обратном снятию.

13. Проверните коленчатый вал на три полных оборота, чтобы ремень занял правильное положение на шкивах.

Для снятия заднего ремня выполните следующие работы.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снимите правое переднее колесо.

4. Снимите ремень привода насоса гидроусилителя рулевого управления (см. выше в данном подразделе).

5. Поверните ключом против часовой стрелки рычаг натяжного устройства до ослабления натяжения ремня.

ПРИМЕЧАНИЕ: Поворачивайте рычаг натяжного устройства, установив вороток с 12-гранной головкой на специальный выступ дна рычаге.

6. Зафиксируйте натяжитель в отжатом состоянии, вставив штифт подходящего диаметра в совмещенные отверстия рычага ролика и корпуса натяжителя.

7. Снимите ремень.

ПРИМЕЧАНИЕ: Для привода компрессора кондиционера, генератора и водяного насоса используется ремень 6РК 1557.

8. Установите ремень привода кондиционера, генератора и водяного насоса в порядке, обратном снятию, как показано на рисунке.

9. Проверните коленчатый вал на три полных оборота, чтобы ремень занял правильное положение на шкивах.

Источник

Расположение номера двигателя на шевроле авео

Поскольку нас интересует номер двигателя Шевроле Авео, то и искать нам его необходимо непосредственно на самом механизме мотора, а интересующая нас информация будет выбита в форме таблички. Выглядит он как набор цифр и букв от девяти до двенадцати знаков. В качестве примера посмотрите на фото ниже.

Места указания номера двигателя.

Все, что касается непосредственно самого местонахождения номера двигателя авео т300, Вам необходимо будет тщательно изучить одно из ниже перечисленных мест:

Головку блока цилиндров;
Щуп уровня масла (конкретно над ним);
Промежуток на стыке между двигателем и коробкой передач;
Пространство за кожухом ремня;
Место за подвеской мотора;
Возле воздухозаборника;
Рядом с впускным коллектором
Рядом с трубкой охлаждающей жидкости;
Площадка, которая будет расположена под углом в сорок пять градусов на фланце, где непосредственно прикручивается коробка передач (встречается гораздо реже остальных вариантов);
Номер выбит на заводской табличке с параметрами автомобиля.

Также, опытные механики уведомляют, что чаще всего номер двигателя Шевроле Авео т300 наносится справа от головки блока цилиндра, возле масляного фильтра, а конкретно в том месте, где он стыкуется с коробкой передач. При этом отличаются лишь площадки на которые наносится номер, исходя из того какая модель мотора.

Интересно! В случае необходимости банального интереса к номеру движка можно просто посмотреть информацию водительской двери автомобиля (там также располагается большинство технических параметров Вашего транспортного средства).

Место нахождения номера двигателя на Шевроле Авео Т300

Тем не менее, несмотря на кажущуюся простоту в изучении данной тематики, хотелось бы отметить, что также существует вариация нанесения номера двигателя вертикально. Итак, как найти номер двигателя авео т300 (поскольку мы уже понимаем, что он может наносится разными способами)?

На нашей модели номер двигателя находится в правой стороне от самого мотора, а конкретно, необходимо присмотреться, ведь он находится не со стороны блока цилиндров, а в так называемом «пятачке» чуть выше масляного фильтра, слева от коробки передач, выбит он вниз по вертикали.

Совет! Автовладельцы сообщают, что из-за коррозии номер двигателя Шевроле Авео исчезает со временем при использовании транспортного средства. Поэтому рекомендуем промыть место на моторе в расположении номера и залить его средством по предотвращению коррозии.

Не опытным глазом заметить его весьма трудно, но проверьте несколько раз и убедитесь в его наличии именно в этом месте расположения. Для лучшего понимания, где находится номер двигателя авео т300, схематически данное место указано красной стрелкой на нижнем фото.

ВАЖНО! Главной проблемой при поиске номера двигателя Шевроле Авео т300 является тот факт, что найти номер крайне тяжело, ведь находится он, как мы уже заметили, в крайне труднодоступном месте. Помимо этого, он чаще всего покрыт либо маслом, либо ржавчиной, и для того, чтобы воочию взглянуть на него нужно как минимум очистить место нанесения данной маркировки на заводе с помощью металлической щетки

Описанная информация будет полезной, как для инструмента личной безопасности (к примеру, если Вы будете продавать авто и покупатель задаст данный вопрос), а также при регистрации авто (часто несовпадение номера двигателя есть причиной отказа в оформлении).

О двигателях для Chevrolet Lacetti

Автомобиль класса «гольф» Chevrolet Lacetti заменил в модельном ряду Nubira и сначала известен был как Daewoo Lacetti. Сегодня на мировом рынке его заменил Chevrolet Cruze, но, тем не менее, автомобиль продолжают собирать в Узбекистане, уже называя Daewoo Gentra. Разнообразные двигатели под капотом Chevrolet Lacetti зависели от рынка реализации.

Двигатель Chevrolet AveoLacetti 1.4 л F14D3

Силовой агрегат F14D3 разработали в начале 2000-х для малогабаритных авто. По сути, мотор повторил конструкцию опелевского X14XE выпуска 1998 года и многие детали в них взаимозаменяемы, а параметры КШМ идентичны.

Двигатель наградили гидрокомпенсаторами, которые избавляют от необходимости корректировать зазоры клапанов.

За счет клапана EGR снижается содержание вредных выбросов, так как вещества повторно сжигаются в цилиндрах. Ременной привод ГРМ придется менять каждые 60 тысяч километров, так как при обрыве погнутся клапаны.

Основным недостатком двигателя F14D3 называют подвисание клапанов из-за нагара, образующегося в небольшом зазоре между клапаном и втулкой. В итоге двигатель начинает троить, нестабильно функционировать, глохнуть, терять мощность и прочее. Решить проблему можно за счет использования качественного горючего и прогреванием двигателя до 80 градусов перед стартом.

Троение мотора возникает также ввиду особенностей конструкции форсунок, которые часто загрязняются.

Замечен преждевременный выход из строя термостата, что негативно влияет на температуру двигателя.

Забитая сетка топливного насоса влияет на тягу и движение мотора.

В F14D3 быстро приходят в негодность прокладки клапанной крышки и возникают течи.

Неисправные гидрокомпенсаторы провоцируют шум стуки в моторе.

Сомнительный клапан ERG при некачественном топливе склонен к образованию нагара на нем, что влияет на работу мотора. 4-

Двигатель Cruze/Aveo/Lacetti 1.6 л F16D3

Силовой агрегат F16D3 получил такой же блок, как и F14D3 или F18D3 и является практически копией опелевского мотора Z16XE выпуска 2001 года с такими же параметрами КШМ и взаимозаменяемыми запчастями.

Токсичность выхлопа снижает клапан ERG, но из-за некачественного топлива в этой системе часто образуется нагар и двигатель перестает функционировать. Чтобы решить проблему специалисты рекомендуют отключить всю систему. Этот недостаток решили в 2008 году.

В целом недостатки Cruze/Aveo/Lacetti 1.6 л F16D3 те же, что и на 1,4-литровом собрате.

В 2008 году двигатель F16D3 сменил F16D4, который получил систему изменения фаз распределения газа и повысил производительность. 4-

Двигатели	AveoLacetti 1.4 л F14D3	Cruze/Aveo/Lacetti 1.6 л F16D3
Производство	GM DAT	GM DAT
Марка двигателя	F14D3	F16D3
Годы выпуска	2004 — наше время	2004 — наше время
Материал блока цилиндров	чугун	чугун
Система питания	инжектор	инжектор
Тип	Рядный	Рядный
Количество цилиндров	4	4
Клапанов на цилиндр	4	4
Ход поршня, мм	73,4	81,5
Диаметр цилиндра, мм	77,9	79
Степень сжатия	9,5	9,5
Объем двигателя, куб.см	1399	1598
Мощность двигателя, л.с./об.мин	94/6200	109/5800
Крутящий момент, Нм/об.мин	130/3400	150/4000
Топливо	95	95
Экологические нормы	Евро-4	Евро 5
Вес двигателя, кг	112	112
Расход топлива, л/100 км (для Celica GT) — город — трасса — смешан.	8,6 6,1 7	— — 7,3
Расход масла, гр./1000 км	До 600	До 600
Масло в двигатель	10W-30 5W-30	10W-30 5W-30
Сколько масла в двигателе	3.75	3.75
Замена масла проводится, км	15000	15000
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике	н. д. 200-250	н.д. 200-250
Тюнинг — потенциал — без потери ресурса	н. д. ~120	н. д. ~125
Двигатель устанавливался	Chevrolet Aveo Chevrolet Lacetti	Chevrolet Aveo Chevrolet Lacetti Chevrolet Cruze Daewoo Lanos Chevrolet Lanos Daewoo Nexia Daewoo Lacetti ZAZ Chance

Суть продукта. Тест-драйв нового Renault Kaptur с турбированным мотором

Смотреть все фото новости >>

Выполняем замену ремня ГРМ на Шевроле Авео своими руками

3. Снять корпус воздушного фильтра , открутив болты(смотрире рисунок) № 1,2,3 и воздуховод, отсоединив датчик температуры подаваемого воздуха 4 и ослабив хомуты 5 (необязательно),6 и 7. * — ключ на 10, отвертка, плоскогубцы.

4. Поддомкрачиваем двигатель, если еще до этого не сделали и откручиваем кронштейн креплениядвигателя. * — головка на 17, на 14, вороток.

5. Блокируем маховик отверткой и путем откручивания болта крепления (необходимо приложить некоторые усилия), снимаем шкив коленчатого вала. (*- на фото уже отсутствует сам шкив.) * — головка на 17, вороток, отвертка.

Если у вас все же возникли проблемы для катафальной перевозки в силу отсутствия, или неисправности собственного авто, то катафальные перевозки это именно та услуга, которой вы можете выгодно воспользоваться, настоятельно рекомендую вам попробовать и вы будете приятно удивлены качеством и оперативностью выполнения работ.

6. Снимаем ремень генератора и откручиваем либо сам ролик натяжителя ремня генератора, либо весь в сборе. На фото видно что ролик имеет износ и требуется его замена также как и ремня генератора. * — накидной ключ на 14.

7. Откручиваем верхнюю часть кожуха привода ГРМ(газо распределительный механизм). * — головка на 10, трещотка.

9. Закручиваем обратно болт крепления шкива и по часовой стрелке проворачиваем коленчатый вал совместив метки на зубчатом шкиве коленчатого вала с отметкой в нижней части кожуха привода ГРМ. Также проверяем метку на зубчатом шкиве распределительного вала с отметкой на верхней части кожуха привода ГРМ. * — головка на 17, вороток.

10. Совмещаем отверстие регулировочного рычага автоматического натяжного устройства зубчатого ремня с отверстием в кронштейне автоматического натяжного устройства зубчатого ремня и вставляем в отверстие сверло для ослабления зубчатого ремня и фиксации в совмещенном состоянии. * — сверло диаметром 4,5.

11. Далее, шестигранником ОСЛАБЛЯЕМ три болта крепления насоса охлаждающей жидкости (помпа). (Сильно не откручивать, а то побежит охлаждающая жидкость.) * — хороший шестигранник на 5.

12. Специальным ключом проворачиваем насос охлаждающей жидкости (помпа) против часовой стрелки до ослабления натяжения зубчатого ремня. на 41 был изготовлен самостоятельно (на рынке стоимость ключа -120грн.).

13. Снимаем ремень ГРМ. Как видно на фото ремень имеет явные признаки износа.

14. Далее откручиваем болт крепления натяжного ролика и снимаем его. Разборка завершена. * — накидной ключ на 13.

Сборка

Сборку проводим в обратной последовательности

1. Прикручиваем новый натяжной ролик на место. 2. Проверяем метку на зубчатом шкиве коленчатого вала с отметкой в нижней части кожуха привода ГРМ и метку на зубчатом шкиве распределительного вала с отметкой на верхней части кожуха привода ГРМ. 3. На старом ремне ГРМ считаем зубья и на новом также подсчитываем зубья. Количество зубьев должны совпадать. У нас составляет 111 зубьев. 4. Одеваем новый ремень ГРМ начиная снизу наверх. 5. Специальным ключом проворачиваем помпу по часовой стрелке таким образом, чтобы обеспечить наибольшее натяжение зубчатого ремня.

6. Слегка затяните винты крепления насоса охлаждающей жидкости .

7. Совмещаем отверстие регулировочного рычага автоматического натяжного устройства зубчатого ремня с отверстием в кронштейне автоматического натяжного устройства зубчатого ремня и вставляем в отверстие сверло.

8. Проворачиваем воротком коленчатый вал по часовой стрелке на два полных оборота. 9. Совмещаем отметку на зубчатом шкиве коленчатого вала с меткой на задней части кожуха привода ГРМ.

10. Извлекаем сверло из автоматического натяжного устройства (натяжного ролика ремня ГРМ) и опять слегка ослабляем винты крепления насоса охлаждающей жидкости. 11. Проворачиваем насос охлаждающей жидкости так, чтобы отметка регулировочного рычага автоматического натяжного устройства зубчатого ремня совместилась с отметкой на кронштейне автоматического натяжного устройства зубчатого ремня.

12. Затягиваем винты крепления насоса охлаждающей жидкости.

13. Ставим наместо нижнюю часть кожуха привода ГРМ и сразу совмещаем с верхним кожухом и потом уже закручиваем оба кожуха. 14. Прикручиваем шкив коленчатого вала. 15. Устанавливаем новый ролик натяжного механизма ремня генератора. 16. Устанавливаем новый ремень генератора, накидным ключом по часовой стрелке отводим ролик натяжителя ремня генератора и одеваем ремень. 17. Прикручиваем кронштейн крепления двигателя . 18. Убираем подпорку с под двигателя. 19. Устанавливаем и прикручиваем корпус воздушного фильтра и воздуховод. 20. Устанавливаем пластиковую защиту и колесо. 21. Запускаем двигатель и радуемся результату.
