Блок с предохранителями в салоне пежо 206
Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.
Вариант 1 (до 2002 г.в.)

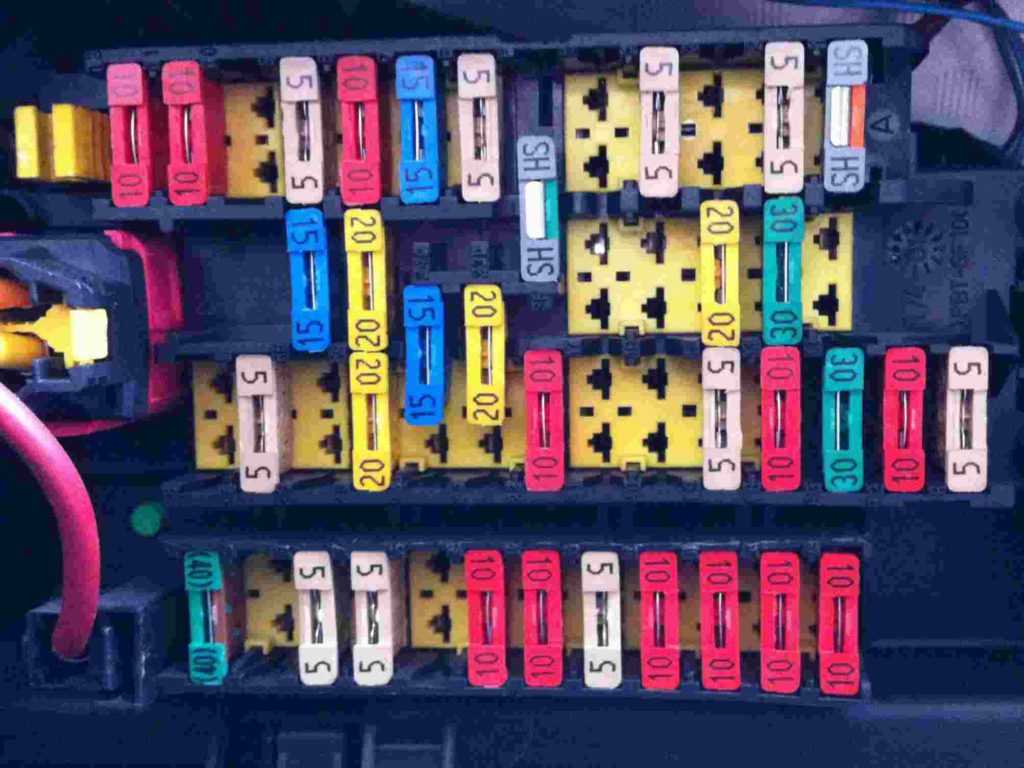

Расположение
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
Блок в салоне
В салоне основной блок с предохранителями и реле находится в левой части приборной панели за защитной крышкой.
Фото — схема
Описание
Предохранители
| 1 | 10A ENGINE — Система запуска |
| 2 | 7,5A ECU IG2 — Система зарядки, система управления двигателем, АКПП, ABS, SRS |
| 3 | 20A DEFOG — Обогрев заднего стекла |
| 4 | 7,5A IG1/BACK — Система электронного управления АКПП и подсветка индикаторов, положения селектора АКПП. Электропривод стеклоподъемников. Центральный замок и система «Key free». Очистители и омыватели лобового стекла. Очиститель и омыватель заднего стекла. Указатели поворота и аварийная сигнализация. Фонари заднего хода. Кондиционер с ручным управлением и ионизатор воздуха |
| 5 | 7,5A ECU IG1 — Антиблокировочная система (ABS). Система SRS. Электроусилитель рулевого управления. Фары (модели с ксеноновыми фарами с 11.2005 г.) |
| 6 | 7,5A ACC — Электропривод зеркал. Центральный замок и система «Key free». Аудиосистема |
| 7 | 15A CIG — Предохранитель прикуривателя. Дополнительная электрическая розетка. |
| 8 | 7,5A ST — Система запуска. Система управления двигателем (K3-VE). Система управления двигателем (1KR-FE) |
| 9 | 15A D/LOCK — Центральный замок и система «Key free» |
| 10 | |
| 11 | 10A HAZ — Указатели поворота и аварийная сигнализация |
| 12 | |
| 13 | 20A WIPER — Очистители и омыватели стекла |
| 14 | 30A POWER — Электропривод стеклоподъемников |
Реле
- R1 — реле стартера
- R2 — реле прерыватель указателей поворотов
- R3 — реле цепи питания
- R4 — главное реле системы впрыска
- R5 — реле звукового сигнала
- R6 — реле топливного насоса
Блоки в салоне
Блок со стороны водителя
В салоне блок предохранителей со стороны водителя находится под панелью, за защитной крышкой.
Фото пример
Схема с крышки блока
Схема
Описание
| 1 | 15А CIG — Прикуриватель |
| 2 | 10A BK/UP LP — Фонари заднего хода, прицеп |
| 3 | 7,5A ACC — Блок усилителя стереоэффекта, DSS2 ECU, блок многофункционального дисплея, радиоприемник, основной блок ECU, зеркало ECU, интеллектуальная система входа и запуска кнопкой, часы |
| 4 | 10A PANEL — Система полного привода, пепельница, прикуриватель, охлаждаемый отсек, круиз-контроль, блокировка межосевого дифференциала, DAC, блок многофункционального дисплея, подогрев сидений, система кондиционирования воздуха, подсветка перчаточного ящика, мигающий аварийный сигнал, радиоприемник, очиститель фар, регулятор высоты света фар, дополнительный отопитель, система памяти положений водителя, ECU зеркала, потолочный модуль, выключатель датчика переворота для боковых шторок безопасности, переключатель рычага коробки передач, переключатели на рулевом колесе, VSC, переключатль консоли, PANEL RLY |
| 5 | 10A ECU-IG NO.2 — Система кондиционирования воздуха, отопитель, потолочный модуль, ABS, VSC, датчик рулевого управления, датчик скорости рысканья и перегрузки, J/B ECU, стоп-сигналы, люк в крыше, часы, EC MIR |
| 6 | 5A WINCH — Нет цепи |
| 7 | 10A A/C IG — Охлаждаемый отсек, вентилятор конденсора, компрессор охладителя, MG CL, обогрев заднего стекла, RR MGC VLV |
| 8 | 15A TAIL — Задние фонари, подсветка номерного знака, противотуманные фары, задние противотуманные фонари, прицеп, стояночные фонари |
| 9 | 30A WIPER — Стеклоочиститель ветрового стекла |
| 10 | 20A WSH — Омыватель ветрового стекла |
| 11 | 15A RR WIPER — Задний стеклоочиститель |
| 12 | 20A 4WD — Система полного привода |
| 13 | 5A LH-IG — Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач |
| 14 | 5A ECU-IG NO.1 — ABS, VSC, регулировка наклона и длины рулевой колонки, межсетевой интерфейс ECU, система блокировки переключения передач, DSS2 ECU, система круиз-контроля, ремни безопасности с предаварийной системой, прицеп, очиститель фар, блок многофункционального дисплея, автоматический стеклоочиститель ECU, система памяти положений водителя, система электропривода дверных замков |
| 15 | 25A S/ROOF — Люк крыши |
| 16 | 20A RR DOOR RH — Электрические стеклоподъемники (задняя правая дверь) |
| 17 | 15A MIR — ECU зеркала, обогрев наружных зеркал заднего вида |
| 18 | 20A RR DOOR LH — Электрические стеклоподъемники (задняя левая дверь) |
| 19 | 20A FR DOOR LH — Электрические стеклоподъемники (передняя левая дверь) |
| 20 | 20A FR DOOR RH — Электрические стеклоподъемники (передняя правая дверь) |
| 21 | 7,5A RR FOG — Задние противотуманные фонари |
| 22 | 7,5A A/C- Система кондиционирования воздуха |
| 23 | 5A AM1 — Нет цепи |
| 24 | 15A TI & TE — Регулировка наклона и вылета рулевого колеса |
| 25 | 30A FR P/SEAT RH — Регулировка переднего сиденья |
| 26 | 15A PWR OUTLET — Электрическая розетка |
| 27 | 7,5A OBD — Диагностический разъём |
| 28 | 30А PSB — Ремень безопасности с предаварийной системой |
| 29 | 25A DOOR NO.1 — Основной блок ECU |
| 30 | 30A FR P/SEAT LH — Регулировка переднего сиденья |
| 31 | 15A INVERTER — Инвертор |
Блок со стороны пассажира
Он находится под бардачком. Для доступа надо снять крышку защиты.
Левый руль
Правый руль
Схема
Обозначение
| 1 | 30А RSF LH |
| 2 | 30A B/DR CLSR RH |
| 3 | 30A B/DR CLSR LH |
| 4 | 30A RSF RH |
| 5 | 20A DOOR DL — Двойная система запирания |
| 6 | 20A AHC-B |
| 7 | 5A TEL — Телефон, Мультимедиа |
| 8 | 7,5A TOW BK/UP — Буксировка |
| 9 | 10A AHC-B NO.2 |
| 10 | VGRS, AHC, система контроля давления в шинах |
| 11 | 10A SEAT-A/C FAN — Вентиляторы охлаждения сидений |
| 12 | 20A SEAT-HTR — Обогреватель сиденья |
| 13 | 5A AFS |
| 14 | 5A ECU-IG NO.3 — Круиз-контроль |
| 15 | 10A STRG HTR — Подогрев рулевого колеса |
| 16 | 10A TV — Блок многофункционального дисплея |
Блок около пассажирского сидения
Схема — вариант 1
Описание
Описание
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема — вариант 2
Обозначение схемы
| T25 | Внутренне освещение |
| T66 | Реле прикуривателя |
| T30 | Реле габаритов |
| T31 | Дополнительный подогреватель под сидением |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
