4. Замена выходного блока системы охлаждения
Снятие
1. Установите автомобиль на двухстоечный подъемник.
2. Слейте жидкость из контура системы охлаждения .
Внимание: Установите пробки, закрыв вход воздуха в распределитель системы впуска. 3
Отсоедините аккумуляторную батарею
3. Отсоедините аккумуляторную батарею .
4. Открутите хомут (1).
5. Отсоедините резонатор (5).
6. Снимите:
- Резонатор (5)
- Трубку подачи воздуха (2)
7. Отвести блок предохранителей (4).
8. Снимите:
- Декоративную крышку аккумуляторной батареи (3)
- Аккумуляторную батарею
9. Отстегнуть жгуты аккумуляторной батареи.
10. Снимите кронштейн поддона аккумуляторной батареи.
11. Отсоедините и сдвинуть трубку вакуумной системы «a».
Общее расположение всех блоков и реле
Схема
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Описание элементов
p, blockquote 5,0,0,0,0 —>
- Электронный блок управления ABS
- Аккумуляторная батарея
- Реле привода вещевого ящика с блокировкой системой центрального замка
- Блок управления складыванием крыши – за правой задней отделочной панелью
- Диагностический разъем (DLC)
- Реле системы освещения в дневное время
- Блок управления электрооборудованием двери водителя
- Блок управления электрооборудованием левой задней двери
- Блок управления электрооборудованием двери пассажира
- Блок управления электрооборудованием правой задней двери
- Блок управления ESP (система поддержания курсовой устойчивости)
- Реле системы управления двигателем
- Электронный блок управления двигателем (ECM)
- Блок управления электродвигателем вентилятора системы охлаждения
- Блок предохранителей/реле, моторный отсек 1
- Блок предохранителей/реле, моторный отсек 2
- Блок предохранителей/реле, моторный отсек 3
- Блок предохранителей/реле, моторный отсек 4
- Блок предохранителей/реле, приборная панель 1
- Блок предохранителей/реле, приборная панель 2
- Звуковой сигнал
- Блок управления системой слежения за разметкой
- Многофункциональный блок управления 1- в блоке предохранителей/реле под приборной панелью 1
- Многофункциональный блок управления 2- встроен в блок предохранителей/реле в моторном отсеке 1
- Многофункциональный блок управления 3- в блоке предохранителей/реле под приборной панелью 1
- Блок управления системой парковки — за левой задней отделочной панелью
- Блок управления подогревом сиденья водителя
- Блок управления подогревом сиденья пассажира
- Блок управления электрооборудованием рулевой колонки
- Электронный блок управления SRS
- Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM
Блоки с предохранителями и реле под капотом
Основной блок с реле и предохранителями
Находится слева, около стойки.
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,1,0,0,0 —>
Схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Описание
p, blockquote 15,0,0,0,0 —>
| № | А | Защищаемая цепь |
| 1 | 20 | Питание ЭБУ двигателя, электромагнитные клапаны ТНВД и системы рециркуляции отработанных газов EGR (на двигателе 2 л HDI), форсунки (на двигателе 2 л HDI) |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Омыватель переднего и заднего стекол |
| 4 | 10 | Дневные ходовые огни |
| 5 | 15 | Электромагнитные клапаны разгрузки адсорбера, электрический редукционный клапан системы турбонаддува (на двигателе 1,6 л ТНР), подогреватель масляных паров (1,6 л ТНР), подогреватель дизтоплива (1,6 л HDI) |
| 6 | 10 | Диагностический разъем, адаптивные фары, насос для подачи присадки в сажевый фильтр (на дизеле), датчик интервала Distance Alert, датчик уровня охлаждающей жидкости в двигателе, электропривод зеркал |
| 7 | 10 | ЭБУ усилителя рулевого управления, автоматическая коробка передач, привод регулятора адаптивных фар |
| 8 | 20 | Выключатель стартера |
| 9 | 10 | Контакторы педалей сцепления и тормоза |
| 10 | 30 | Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; на дизельном: электромагнитные клапаны, элементы системы подогрева) |
| 11 | 40 | Электровентилятор системы кондиционирования |
| 12 | 30 | Малая/ большая скорость работы очистителя ветрового стекла |
| 13 | 40 | Питание интеллектуального коммутационного блока (+ от замка зажигания) |
| 14 | 30 | Электромагнитный клапан давления турбонаддува |
| 15 | 10 | Правая фара дальнего света |
| 16 | 10 | Левая фара дальнего света |
| 17 | 15 | Левая фара ближнего света |
| 18 | 15 | Правая фара ближнего света |
| 19* | 15 | Подогреватель масляных паров (1,6 л VTI), электромагнитный клапан регулятора давления турбо наддува (на дизеле), датчик уровня охлаждающей жидкости (на дизеле) |
| 20 | 10 | Электронный термостат, электромагнитные клапаны системы регулирования подачи топлива, электромагнитный клапан системы регулирования давления турбо наддува (дизель), датчик уровня охлаждающей жидкости (дизель) |
| 21 | 5 | Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы Valvetronic (1,6 л VTI), охлаждение турбо наддува (1,6 л ТНР), датчик расхода воздуха (1,6 л HDI) |
Предохранители на аккумуляторе
Рядом с аккумулятором размещен еще одни блок.
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Схема
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Расшифровка
p, blockquote 20,0,0,0,0 —>
| 1 | — | Свободен |
| 2 | 5 | Двухфункциональный контактор тормозной системы |
| 3 | 5 | ЭБУ системы заряда АКБ |
| 4 | 25 | Электромагнитные клапаны системы ABS/CDS |
| 5 | 5 | Процессор системы ABS/CDS |
| 6 | 15 | ЭБУ автоматической коробки передач и секвентальной коробки передач |
| 7 | 80 | Электронасос усилителя рулевого управления |
| 8 | 60 | Вентилятор системы охлаждения двигателя |
| 9 | 80/30 | ЭБУ системы предподогрева (на дизеле), электропривод системы Valvetronic (1,6 л ТНР) |
| 10 | 40 | Электронасос системы ABS/CDS |
| 11 | 100 | Коммутационный блок системы защиты |
| 12 | 30 | Электронасос секвентальной коробки передач |
Описание предохранителей высоких наминалов
p, blockquote 22,0,0,0,0 —>
| MF1 | — | Свободен |
| MF2 | 30 | ЭБУ электроцепи прицепа |
| MF3 | 50 | Блок предохранителей в салоне |
| MF4 | 80 | Интеллектуальный коммутационный блок |
| MF5 | 80 | Интеллектуальный коммутационный блок |
| MF6 | 30 | Электрический стояночный тормоз |
| MF7 | 30 | Подогрев передних сидений |
| MF8 | 20 | Омыватель фар |
Фотография крышки блока
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Предохранители и реле под капотом
Основной блок расположен в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)

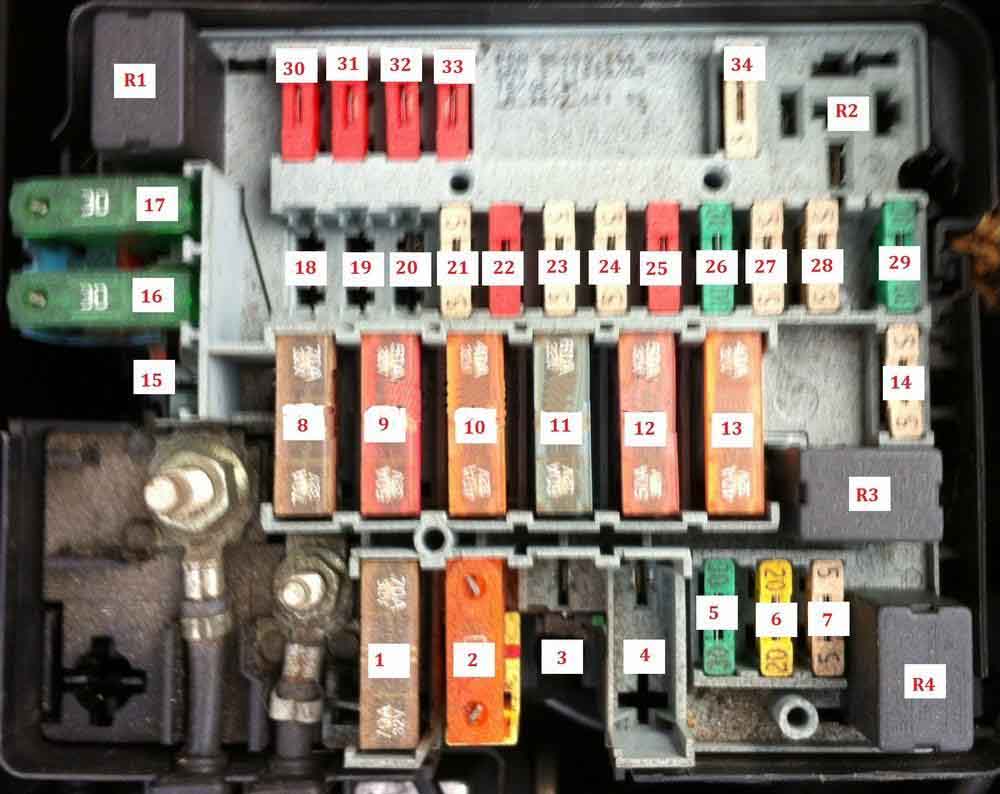

Фотосхема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле воздушного насоса (ВОЗДУХ) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70А) Многофункциональный блок управления |
| F2 | (40A) Реле 1 вентилятора системы охлаждения двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя HDi |
| F4 | — |
| F5 | (20А/30А) Передние противотуманные фары, сигнальные огни, боковые/задние |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Электродвигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (переменный ток) |
| F8 | (70А) Блок предохранителей |
| F9 | (50А) Многофункциональный блок управления |
| F10 | (40А) Выключатель света |
| F11 | (60А) Блок предохранителей |
| F12 | (50А) замок зажигания |
| F13 | (40А) замок зажигания |
| F14 | (5A / 30A) Сигнализация, разъем канала передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30А) Антиблокировочная система тормозов (АБС) |
| F17 | (30А) Антиблокировочная система тормозов (АБС) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Подогреватель топлива — некоторые модели HDi |
| F21 | (5A) Блок управления кондиционером, панель управления функциями кондиционера / нагревателя, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем — LPG, задние электростеклоподъемники — некоторые модели |
| F23 | (5А) Антиблокировочная тормозная система (АБС) |
| F24 | (5A) Управление двигателем, реле свечей накаливания с таймером |
| F25 | (10A) Топливный насос, отключение по инерции подачи топлива (IFS) |
| F26 | (10А/30А) Управление двигателем, топливный насос |
| F27 | (5А/10А/20А) Управление двигателем — HDi, АКПП (АТ) |
| F28 | (5A) Обогреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Электродвигатель вентилятора охлаждающей жидкости двигателя — отдельные модели, реле впрыска вторичного воздуха (AIR) |
| Ф30 | (10А) Передняя правая противотуманная фара, передние противотуманные фары с включенной сигнальной лампой |
| F31 | (10A) Передняя противотуманная фара, левая |
| F32 | (10А) автоматическая коробка передач (АТ), разъем данных (DLC), подогреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, блок впрыска, фонарь(ы) заднего хода, датчик скорости автомобиля (VSS) |
| F33 | (10А) Автоматическая коробка передач (АТ) |
| F34 | (5А/15А) Управление двигателем |
Вариант 2 (с 2002 г.в.)
Также в этом блоке возможны 2 варианта. Хотя схема может выглядеть по-разному, расшифровка та же самая.
Таблица с обозначением
| один | Электронная свеча накаливания дизельного двигателя 10A, датчик воды в дизельном топливе, выключатель света заднего хода, датчик скорости, расходомер воздуха для дизельного двигателя |
| 2 | 15A Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А ЭБУ АБС |
| 4 | 10А ЭБУ АКПП, ЭБУ двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20A Реле вентилятора системы охлаждения двигателя, ЭБУ двигателя, ТНВД, Регулятор высокого давления дизельного топлива, Электромагнитный клапан двигателя |
| 9 | 15AL Левая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| тринадцать | 15А Звуковые сигналы |
| 14 | 10A Насосы омывателей ветрового и заднего стекол |
| 15 | 30A Блок обогрева корпуса дроссельной заслонки, ТНВД дизельного топлива, Датчик кислорода, Компьютер двигателя, Расходомер воздуха, Катушка зажигания, Электромагнитный клапан двигателя, Блок подогрева дизельного топлива, Форсунки |
| шестнадцать | Реле компрессора 30А |
| 17 | 30A Высокая и низкая скорость стеклоочистителя |
| 18 | Электровентилятор 40А для отопления и вентиляции |
Некоторые реле расположены внутри блока.
Реле топливного насоса
Отдельные реле расположены рядом с устройством, которое их обслуживает. Например, реле вентилятора охлаждения двигателя.
Макси предохранители
Предохранители большой мощности расположены отдельно (сзади). Они рассчитаны на большие токи и обеспечивают дополнительную защиту электрических цепей.
Описание
- (20А) Реле вентилятора системы охлаждения
- (70А) Блок управления АБС
- (30А) Блок управления АБС
- (70А) Блок предохранителей/реле, приборная панель (F9-F12/F16), многофункциональный блок управления
- (70 А) Блок предохранителей/релейная пластина, лента (F1/F4/F5/F7/F14/F15/F23)
- (30А) Насос гидроусилителя руля
- (30А) Выключатель питания
- (30A) Выходной усилитель аудиоустройства
Предохранители в салоне
В салоне ctroen jumper есть 2 блока с предохранителями.
Основной блок в приборной панели
Располагается с левой стороны, под защитной крышкой.
Схема вариант 1
Обозначение предохранителей
| № | А | Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии стоп-старт (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола Управление кондиционером Охранная сигнализация Хронотахограф Процессор выключателя АКБ Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала Третий стоп-сигнал Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS Датчик ASR Датчик CDS Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке Автомагнитола Переключатели на рулевом колесе Центральная и боковая панели управления Дополнительная панель управления Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф Процессор усилителя рулевого управления Кондиционер воздуха Фонари заднего хода Датчик воды в фильтре дизтоплива Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |
Фото пример вариант 2
Схема
Расшифровка
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | — | Не используется |
| 35 | 7,5 | Фонари заднего хода Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок Батарея |
| 37 | 10 7,5 | Выключатель фонарей стоп-сигнала Третий стоп-сигнал Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола Диагностический разъем Сирена охранной сигнализации Органы управления системой программируемого подогрева Панель управления кондиционером воздуха Хронотахограф Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS Датчик ЕSР Выключатель фонарей стоп-сигнала Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель — Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) Стеклоподъемник со стороны пассажира |
| 46 | — | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности Автомагнитола Двигатель стеклоподъемника со стороны водителя -Охранная сигнализация Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф Регулятор скорости Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов Задние противотуманные фонари |
Отдельные реле могут крепится в нижней части блока.
Блок рядом с пассажирским сидением
Схема вариант 1
Описание
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема вариант 2
Обозначение схемы
| 1 | — |
| 2 | Реле прикуривателя |
| 3 | Реле габаритов |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
