Блок в багажнике
Он находится в левой части багажного отсека, за защитной крышкой.
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Схема
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Описание
p, blockquote 28,0,0,0,0 —>
| 1 | Реле фар |
| F1 | 15А Фары |
| F2 | — |
| F3 | — |
| F4 | — |
| F5 | — |
| F6 | 20А Электропривод стеклоподъемников |
| F7 | 5А Фары |
| F8 | 20А Блок управления электрооборудованием прицепа |
| F9 | 10А Электропривод сидений |
| F10 | 20А Электропривод стеклоподъемников |
| F11 | 7,5А Система парковки |
| F12 | 20А Люк |
| F13 | — |
| F14 | 15А Подогреватель сидений |
| F15 | 20А Блок управления электрооборудованием прицепа |
| F16 | 10А Электропривод сидений |
| F17 | — |
p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>
На этом всё. А если хотите помочь дополнить материал, то пишите в комментарии.
Источник статьи: http://vsepredohraniteli.ru/opel/meriva-b.html
Блок в салоне
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Схема
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,1,0 —>
Расшифровка
p, blockquote 23,0,0,0,0 —>
| F1 | 10A Центральный замок 20А Радио |
| F2 | 10A Дисплей, Приборы, Телефон |
| F3 | 20A Радио, Магнитола |
| F4 | 3/7.5A Замок зажигания, Иммобилайзер |
| F5 | 20A Омыватель стекла |
| F6 | 15A Электродвигатель центрального замка (крышка багажника /задняя дверь) |
| F7 | 20A Центральный замок |
| F8 | 20A Дисплей, Приборы, Телефон |
| F9 | 7,5/10A Многофункциональный блок управления |
| F10 | 5/7,5A Система SRS, Отпирание замка двери левой |
| F11 | 5А Отпирание замка двери правой |
| F12 | 10А Плафон, освещение |
| F13 | 7,5A Датчик дождя, зеркала |
| F14 | Резерв |
Блок в салоне
Салонный блок расположен под приборной панелью на стороне водителя. Что бы добраться до предохранителей, надо снять ящик для мелочей.

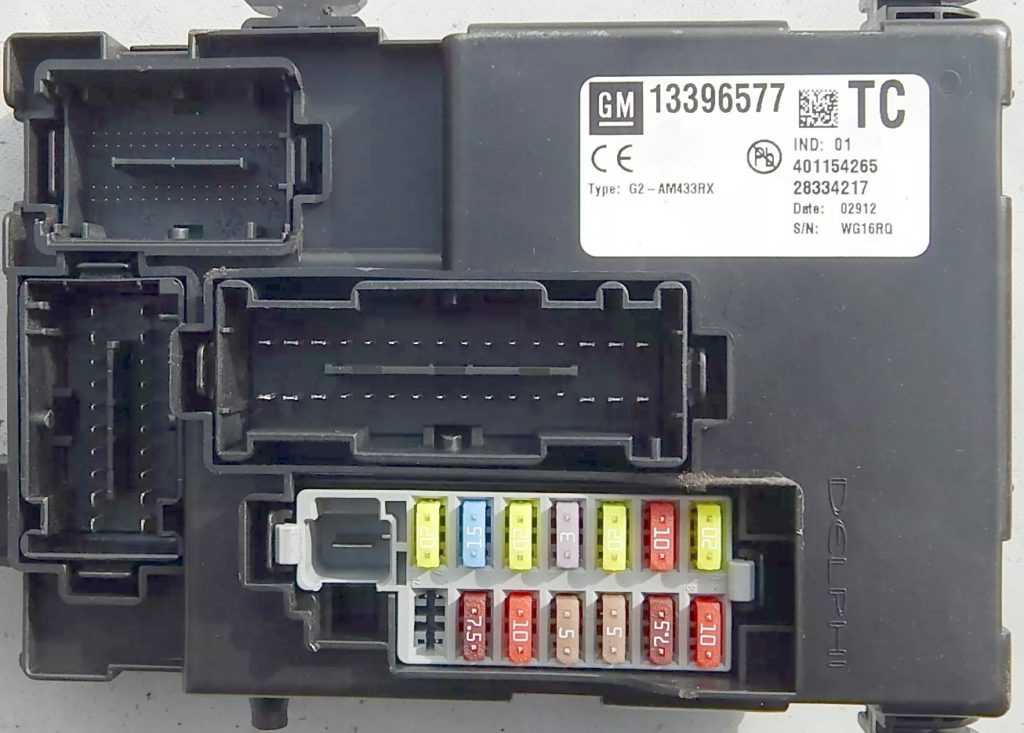

Фото — пример
Схема
Обозначение
| F1 | Блок управления кузовом 1 |
| F2 | Блок управления кузовом 2 |
| F3 | Блок управления кузовом 3 |
| F4 | Блок управления кузовом 4 |
| F5 | Блок управления кузовом 5 |
| F6 | Блок управления кузовом 6 |
| F7 | Блок управления кузовом 7 |
| F8 | Блок управления кузовом 8 |
| F9 | Замок зажигания |
| F10 | Модуль защитной диагностики |
| F11 | Разъем для передачи данных, Дверные замки |
| F12 | Обогреватель, вентиляция и кондиционирование MDL / ICS |
| F13 | Задние двери |
| F14 | Система облегчения парковки |
| F15 | Предупреждение о выходе за пределы полосы движения, внутреннее зеркало |
| F16 | Модуль адаптивного переднего освещения |
| F17 | Электрический стеклоподъемник, сторона водителя |
| F18 | Датчик дождя |
| F19 | Блок управления кузовным оборудованием |
| F20 | Подсветка выключателя на рулевом колесе |
| F21 | Блок управления коробкой передач |
| F22 | Прикуриватель / розетки |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Дисплей автоматического обнаружения пассажиров |
| F27 | Комбинация приборов |
| F28 | Переключатель фар / AFL / DC преобразователь |
| F29 | Резерв |
| F30 | Резерв |
| с 2016: Аккумулятор модуля управления коробкой передач | |
| F31 | Аккумулятор IPC, Кобинация приборов |
| F32 | Радио /Телефон / Aux Jack |
| F33 | Дисплей, информационно развлекательная система |
| F34 | OnStar / UHP / DAB |
| M01 | PTC |
| S/B01 | Резерв |
| S/B02 | Резерв |
| S/B03 | Электродвигатель стеклоподъемника передний |
| S/B04 | Электродвигатель заднего стекла |
| S/B05 | Реле логистического режима |
| S/B06 | Резерв |
| S/B07 | Резерв |
| S/B08 | Резерв |
| CB1 | Резерв |
| Реле | |
| RLY01 | Реле дополнительных приборов |
| RLY02 | Двери |
| RLY03 | Запасной |
| RLY04 | Запасной |
| RLY05 | Логистический режим |
Opel Meriva B (2012-2017) — схема предохранителей
Год выпуска: 2012, 2013, 2014, 2015, 2016, 2017
Предохранитель прикуривателя (розетка) на Opel Meriva B — это предохранитель 29 в блоке предохранителей в моторном отсеке.
Блок предохранителей в моторном отсеке
Opel Meriva B — предохранители — моторный отсек
Opel Meriva B — предохранители — моторный отсек
Блок предохранителей расположен спереди слева в моторном отсеке.
| Номер | Описание |
| 1 | Стартер |
| 2 | — |
| 3 | Топливный фильтр, охлаждение |
| 4 | Рог |
| 5 | Терминал 30 |
| 6 | Модуль управления двигателем;
Блок управления коробкой передач. |
| 7 | Противотуманные огни |
| 8 | охлаждение двигателя |
| 9 | охлаждение двигателя |
| 10 | Вакуумный насос |
| 11 | Зажигание, обогрев |
| 12 | Регулировка положения фар |
| 13 | Кондиционер, клемма 15 |
| 14 | Блок управления трансмиссией |
| 15 | Правый дальний свет |
| 16 | Левый дальний свет |
| 17 | Модуль управления двигателем |
| 18 | Модуль управления двигателем, клемма 15 |
| 19 | Воздушная подушка |
| 20 | Модуль управления двигателем |
| 21 | Модуль управления двигателем, клемма 87 |
| 22 | Электрический стояночный тормоз |
| 23 | Комплект для ремонта шин |
| 24 | Топливный насос |
| 25 | АБС |
| 26 | Обогрев заднего стекла |
| 27 | АБС |
| 28 | Внутренний вентилятор |
| 29 | Более легкий |
| 30 | Система кондиционирования воздуха |
| 31 | Левое лобовое стекло |
| 32 | Ветровое стекло правое |
| 33 | Обогрев зеркал |
| 34 | АБС |
| 35 | Воздушная подушка |
Блок предохранителей на панели приборов
Opel Meriva B — предохранители — панель приборов
Блок предохранителей находится за перчаточным ящиком на панели приборов. Откройте камеру, отожмите защелки, сложите камеру и выньте ее.
На автомобилях с правым рулем блок предохранителей расположен за крышкой в перчаточном ящике. Откройте перчаточный ящик, потяните и снимите крышку.
| Номер | Описание |
| 1 | Радио |
| 2 | Дисплей, прибор, телефон |
| 3 | Радио |
| 4 | Замок зажигания, иммобилайзер |
| 5 | Омыватель лобового стекла;
Омыватель заднего стекла. |
| 6 | Центральный замок, дверь багажного отделения |
| 7 | Центральный замок |
| 8 | Дисплей, прибор, телефон |
| 9 | Руль с подогревом |
| 10 | Разблокировка задней левой двери |
| 11 | Разблокировка задней правой двери |
| 12 | Вежливый свет |
| 13 | Датчик дождя;
Внутреннее зеркало; Наружные зеркала заднего вида. |
| 14 | — |
Предохранители и реле
color=»red»> Предупреждение
color=»red»> Расположение предохранителей
Плавкие предохранители
| N | СИЛА ТОКА (ЦВЕТ) | ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ |
| 1 | – | – |
| 2 | 30 (Зеленый) | Кондиционер, вентилятор системы охлаждения |
| 3 | 40 (Оранж.) | Обогреватель заднего стекла |
| 4 | ||
| 5 | – | – |
| 6 | 10 (Красный) | Ближний свет фар, корректор света |
| 7 | 10 (Красный) | Стояночный свет, задние правые габаритные огни |
| 8 | 10 (Красный) | Дальний правый свет |
| 9 | 30 (Зеленый) | Омыватель фар |
| 10 | 20 (Желтый) | Звуковой сигнал |
| 11 | 30 (Зеленый) | Центральная система блокирования |
| 12 | 20 (Желтый) | Противотуманные фары |
| 13 | – | – |
| 14 | 30 (Зеленый) | Стеклоочиститель |
| 15 | – | – |
| 16 | 10 (Красный) | Задний противотуманный фонарь |
| 17 | 30 (Зеленый) | Стеклоподъемники |
| 18 | 10 (Красный) | Освещение номерного знака |
| 19 | 20 (Желтый) | Топливный насос |
| 20 | 30 (Зеленый) | Стеклоподъемники |
| 21 | – | – |
| 22 | 20 (Желтый) | Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы. |
| 23 | – | – |
| 24 | 10 (Красный) | Ближний левый свет, корректор света |
| 25 | 10 (Красный) | Стояночные огни и задний левый фонарь |
| 26 | 10 (Красный) | Дальний левый свет |
| 27 | – | – |
| 28 | – | Обогреватель охлаждающей жидкости (дизель) |
| 29 | 10 (Красный) | Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля |
| 30 | 30 (Зеленый) | Люк |
| 31 | – | – |
| 32 | – | – |
| 33 | 20 (Желтый) | Клемма 30: постоянный ток прицепа |
| 34 | 20 (Желтый) | Переключатель CD-чейнджера |
| 35 | 10 (Красный) | ABS , Traction Control, автоматическая трансмиссия |
| 36 | 20 (Желтый) | Обогрев передних сидений |
| 37 | 10 (Красный) | Прикуриватель |
| 38 | 10 (Красный) | Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль |
| 39 | 10 (Красный) | Автоматическая трансмиссия |
| 40 | 10 (Красный) | Вентилятор радиатора, обогреватель заднего стекла |
| 41 | 10 (Красный) | Обогреватель зеркал |
Расположение главного блока предохранителей и реле на панели приборов со стороны водителя
| Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя. |
Расположение предохранителей и реле приведено на крышке.
Каждый предохранитель имеет надпись о величине пропускаемого тока.
| Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. |
Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле
Реле – это электронно управляемый переключатель, который обычно используется следующим образом:
– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
– реле может иметь более одного управляющего входа в отличие от механического переключателя;
– реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.
Расположение реле перед аккумулятором в моторном отсеке
| Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке. |
Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.
Снятие реле
Блок в салоне
Он находится под панелью со стороны водителя, за перчаточным ящиком.
Схема
Обозначение
| 1 | 10А A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC) |
| 2 | 20А Модуль управления кузовом K9, наружное освещение |
| 3 | 25А Модуль управления кузовом K9 |
| 4 | 20А A11 Радиоприемник, P5 Блок управления зуммером |
| 5 | 7,5А A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя |
| 6 | 20А Розетка электропитания передняя (прикуриватель) |
| 7 | 20А Розетка питания дополнительного оборудования |
| 8 | 30А Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый) |
| 9 | 30А Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый) |
| 10 | 30А Модуль управления кузовом K9, Дверные замки |
| 11 | 40А K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования |
| 12 | 25А S64D Выключатель регулятора положения сиденья — водитель, S65D Выключатель поясничного упора сиденья — водитель |
| 13 | 25А Электропривод передних сидений |
| 14 | 7,5А X84 Диагностический разъем |
| 15 | 7,5А Модуль диагностики и контроля подушек безопасности K36 |
| 16 | 10А Центральный замок |
| 17 | 10А A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования |
| 18 | 30А KR104A Реле логистического режима 1 |
| 19 | 20А Модуль управления кузовом K9 Стоп-сигналы, фонари света |
| 20 | 5А K85 Модуль определения присутствия пассажиров |
| 21 | 10А Р16 приборная доска |
| 22 | 5А S39 Замок зажигания |
| 23 | 20А Модуль управления кузовом K9 |
| 24 | 20А Модуль управления кузовом K9 |
| 25 | 20А Замок рулевой колонки |
| 26 | 20А Разъем питания дополнительного оборудования |
