Блок в салоне
Расположен под панелью приборов со стороны водителя.

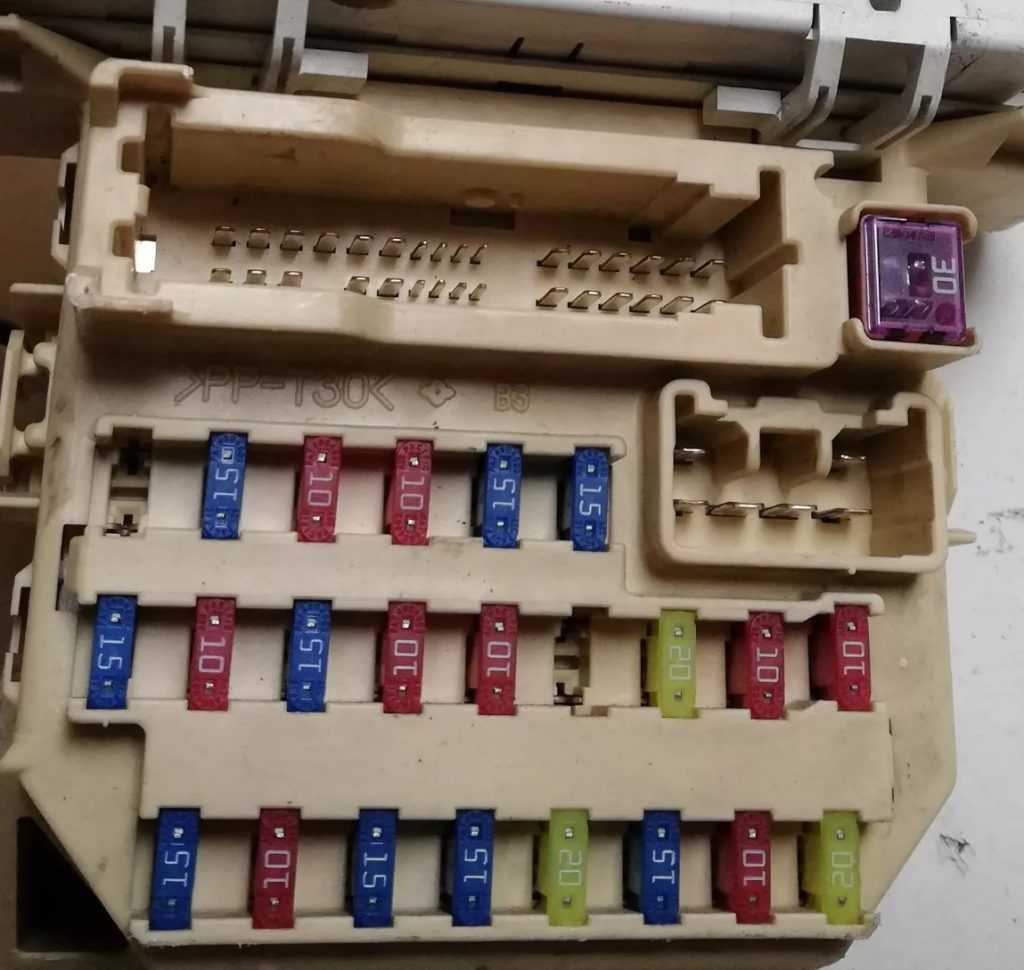

Фото — пример
Схема с крышки
Схема
Назначение предохранителей
| 1 | 15А Стекло очиститель заднего стекла |
| 2 | Резерв |
| 3 | 10А Радио, Аудио |
| 4 | 15А Прикуриватель |
| 5 | 10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой |
| 6 | 10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля |
| 7 | 20А Контроль двигателя |
| 8 | 10А Фонари заднего хода |
| 9 | 10А Задний противотуманный фонарь |
| 10 | 20А Центральный замок |
| 11 | 30А Обогреватель заднего стекла |
| 12 | 30А Нагреватель |
| 13 | 20А Люк на крыше |
| 14 | 10А АБС |
| 15 | 20А Сиденье с подогревом |
| 16 | 10А Зеркала с подогревом |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
Обозначение реле
- Реле задних противотуманных фонарей
- Реле электропривода стекло подъемников
- Реле генератора
- Реле электродвигателя вентилятора отопителя – задний кондиционер
- Реле обогревателя заднего стекла
- Реле электродвигателя вентилятора отопителя — передний кондиционер
- Реле вспомогательных цепей зажигания

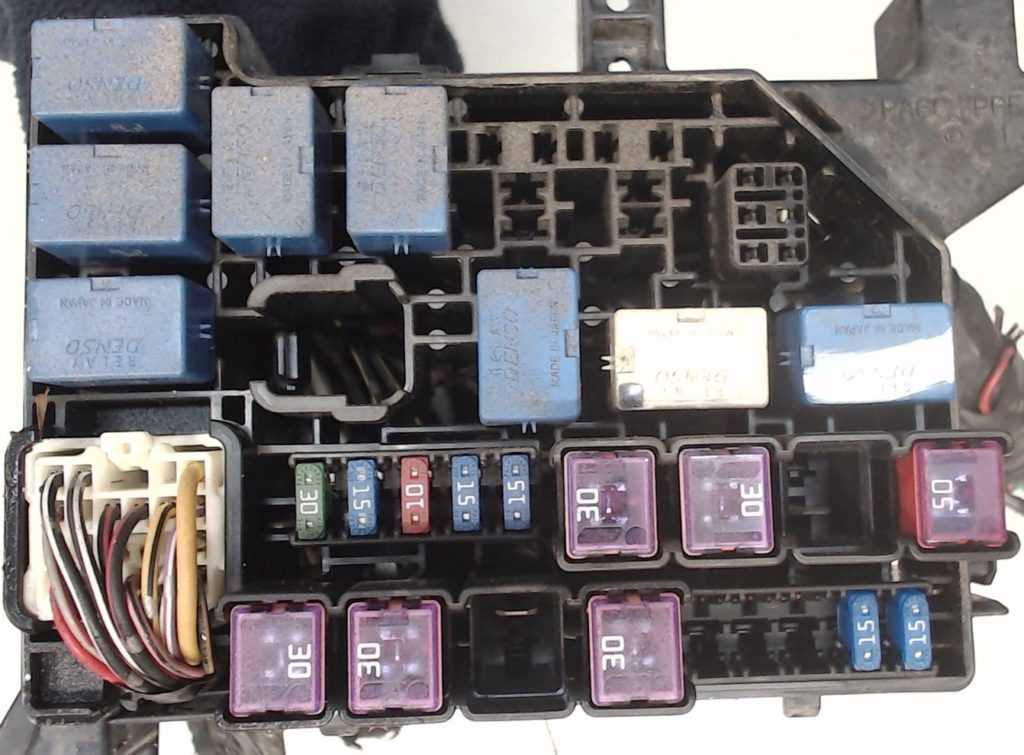

Блок под капотом
Находится рядом с аккумулятором, под защитной крышкой, на которой будет нанесена актуальная схема.
Вариант 2
Схема
Обозначение
- 80A Батарея, Генератор, Все электрические цепи
- 60A Замок зажигания
- 60A Блок предохранителей, Блок предохранителей в двигательном отсеке
- 60A ABS. Привод и управляющий модуль
- 30A Реле вентилятора
- 15A Комбинация приборов, Головной свет (Headlight) правая фара (R)
- 15A Головной свет (Headlight) левая фара (L)
- 30A Реле управления вентилятором радиатора #1 Реле управления вентилятором радиатора #2
- 20A Реле компрессора, Реле вентилятора кондиционера
- 15A Главное реле
- 15A Переключатель стоп-фонарей
Отдельно, на клемме аккумуляторной батареи, может находится главный распределительный плавкий предохранитель.

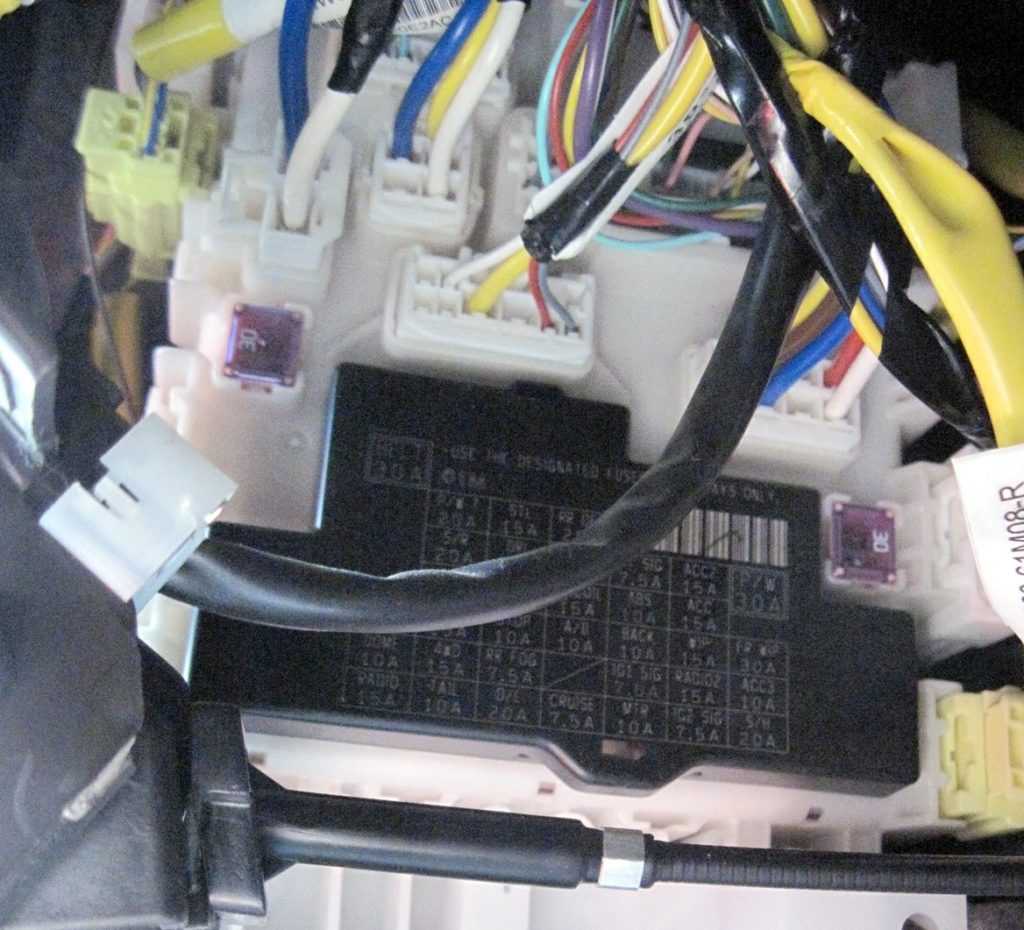

Блок в салоне
Он находится под панелью приборов со стороны водителя, за защитной крышкой.
Вариант 1
Схема
Описание
| 1 | 10А Противотуманные фары |
| 2 | 15А Сигнал стоп |
| 3 | 15А Электронный иммобилайзер, мультимедиа система, внутреннее освещение |
| 4 | 15А Обогрев заднего стекла |
| 5 | 20А Центральный замок |
| 6 | 10А Аварийный сигнал |
| 7 | 10А Кондиционер |
| 8 | 10А Задний свет |
| 9 | 15А Освещение салона |
| 10 | 15А Центральный замок, приборы, наружные зеркала заднего вида |
| 11 | 30А Стеклоподъемники |
| 12 | 15А Подушки безопасности |
| 13 | 15А Электронное противоугонное устройство, усилитель руля (EPS), приборы, система кондиционирования воздуха |
| 14 | 10А Центральный замок, сигнальные поворотные огни, фонари заднего хода, регулятор положения фар по высоте |
| 15 | 10А Спидометр и прочие приборы |
| 16 | 15А Стеклоочистители, омыватель ветрового стекла |
| 17 | 10А АБС |
| 18 | 15А Электронная система управления двигателем |
| 19 | 15А Прикуриватель |
| 20 | 15А Центральный замок, наружные зеркала заднего вида, мультимедиа система, приборы, контрольные индикаторы, прикуриватель |
| 21 | 25А Обогрев салона, подогрев заднего стекла, кондиционер |
Вариант 2

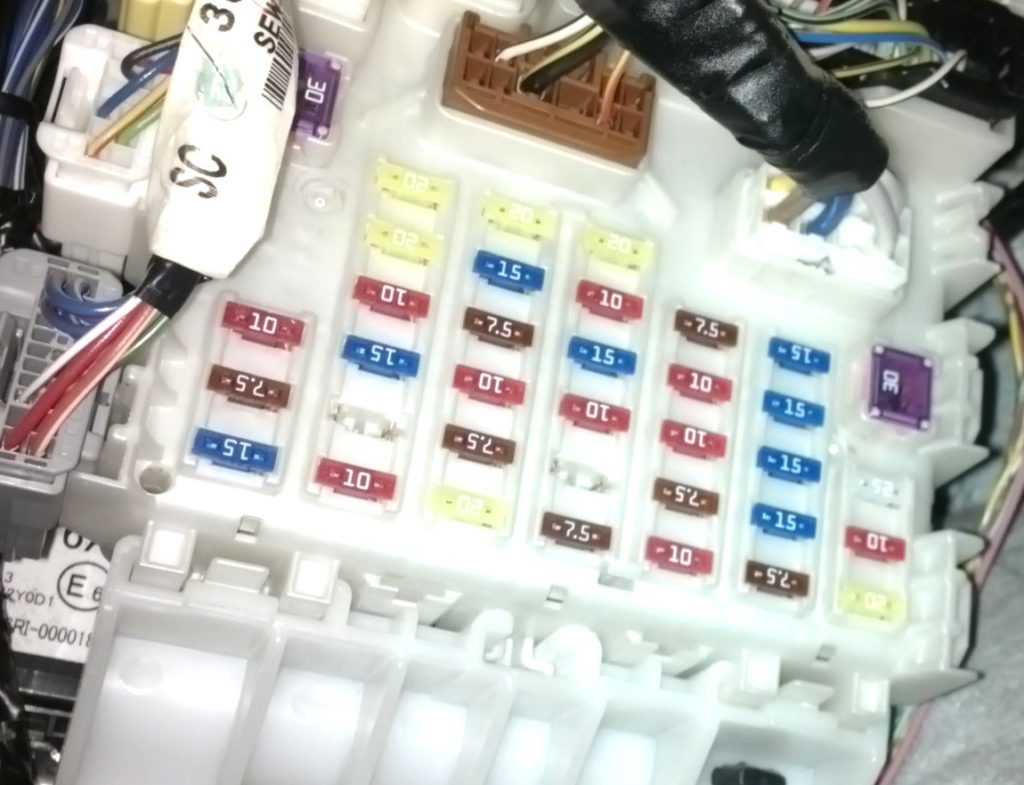

Фото пример
Схема
Перевод назначение на русский
- 15А Air Bag — Подушки безопасности
- 15А Radio — Радио
- 20А Door lock — Центральный замок
- 20А Cigar — Прикуриватель
- 20А Sun roof — Люк
- 15А Turn back — Свет заднего хода
- 15А IG meter — Зажигание
- 15А H/L LH — Свет, левая сторона
- 15А Fog lamp — Противотуманные фары
- 15А FI — Подача топлива
- 30A Power steering — Усилитель рулевого колеса
- 15А Heater — Обогрев
- 15А Rear defg — Обогрев заднего стекла
- 15А Tail stop — стоп сигналы, габариты
- 15А Washer — Омыватель, Очиститель лобового стекла
- 15А Horn — Сигнал
- 15А H/L RH — Свет, правая сторона
Остались вопросы? Задавайте их в комментарии.
Блок под капотом
Находится рядом с аккумуляторной батареей.
Схема
Описание предохранителей
| 1 | 100А Генератор |
| 2 | 60А АБС |
| 3 | 60А Группа предохранителей |
| 4 | 50А Контроллер электродвигателя вентилятора отопителя |
| 5 | 20А Система управления двигателем, система управления АКПП (INVECS-II 4A/T) |
| 6 | 30А Замок зажигания |
| 7 | 40А Привод стеклоподъемников с электроприводом |
| 8 | 15А Розетки питания дополнительного оборудования в салоне |
| 9 | 15А Антиобледенитель щеток |
| 10 | 10А Аварийная сигнализация и указатели поворотов |
| 11 | 15А Стоп сигналы |
| 12 | 10А Аудио система |
| 13 | 10А Система подсветки |
| 14 | 10А Компрессов кондиционера |
| 15 | 20А Противотуманные фары |
| 16 | 10А Сигнал |
| 17 | 20А Очистители и омыватели лобового стекла |
| 18 | 10А Габариты |
| 19 | 10А Габариты |
| 20 | 10А Ближний свет |
| 21 | 10А Ближний свет |
| 22 | 10А Дальний свет |
| 23 | 10А Дальний свет |
Расшифровка реле
- А — Реле сигнала
- B — Реле противотуманных фар
- С — Реле управления двигателем
- D — Реле электродвигателя вентилятора системы охлаждения
- E — Реле вентилятора
- J — Реле электромагнитной муфты компрессора кондиционера
- K — Реле электродвигателя вентилятора системы охлаждения
- L — Реле бензонасоса
- M — Главное реле системы впрыска
- N — Реле управления форсунок
- O — Управляющее реле АКПП
Есть чем дополнить материал — пишите в комментарии.
Блок под капотом
Находится с левой стороны, рядом со стойкой.
Вариант 1
Фото — схема на крышке
Схема
Описание
| 1 | 80А Все электрические цепи |
| 2 | 50А Стеклоподъемники, зажигание, стартер, стеклоочиститель |
| 3 | Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона |
| 4 | Реле вентилятора радиатора №1 |
| 5 | Реле вентилятора радиатора №2 |
| 6 | Реле вентилятора радиатора №3 |
| 7 | Реле стартера |
| 8 | Главное реле |
| 9 | Реле дроссельной заслонки |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса |
| 12 | Реле воздушного компрессора |
| 13 | Резерв |
| 14 | 30А Отопитель |
| 15 | 15А Система впрыска |
| 16 | 10А Реле воздушного компрессора |
| 17 | Резерв |
| 18 | 15А Стоп-сигнал |
| 19 | 30А ABS |
| 20 | 30А Стартер |
| 21 | Резерв |
| 22 | 50А Электроусилитель рулевого управления |
| 23 | 30А Замок зажигания |
| 24 | 30А Вентилятор системы охлаждения |
| 25 | Резерв |
| 26 | 30А ABS |
| 27 | Резерв |
| 28 | Резерв |
| 29 | 15А Противотуманные фары |
| 30 | 15А Фара (левая) |
| 31 | 15А Фара (правая) |
| 32 | 80А Отопитель, электроусилитель рулевого управления |
| 33 | 80А Вентилятор системы охлаждения, противотуманные фары, фары |
Вариант 2

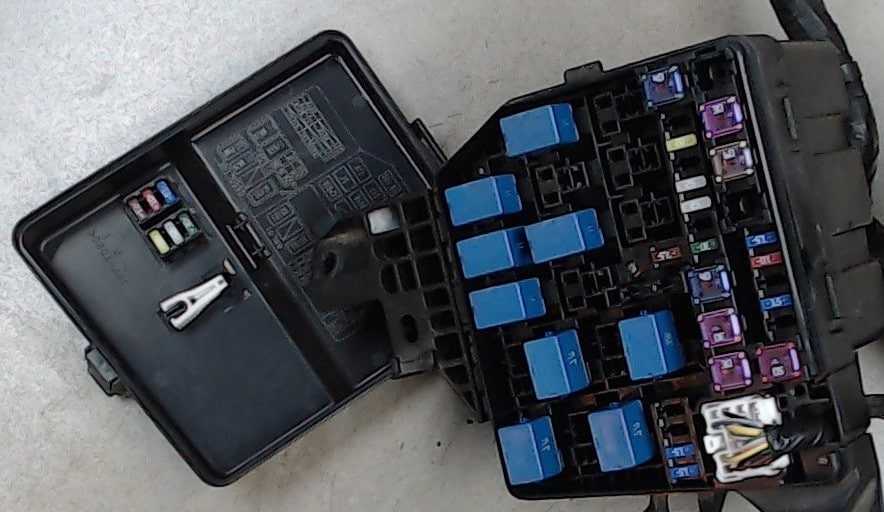

Фото — пример
Схема
Обозначение
| 1 | 100/120А FL1 |
| 2 | 100А FL2 |
| 3 | 100А FL3 |
| 4 | 50А FL4 |
| 5 | 80А FL5 |
| 6 | 100А FL6 |
| 7 | 50А Замок зажигания -2 |
| 8 | 7,5А ЕСМ |
| 9 | Резерв |
| 10 | 20А F/P (дизель) |
| 11 | 10А Воздушный компрессор |
| 12 | 15А FI (бензин) |
| 13 | 30А FI (ДИЗЕЛЬ) |
| 14 | 60А Усилитель руля |
| 15 | 30А Вентилятор радиатора |
| 16 | 40А мотор ABS |
| 17 | 30А Вентилятор |
| 18 | 30А Запуск двигателя |
| 19 | Резерв |
| 20 | 30А Вспомогательное оборудование |
| 21 | Резерв |
| 22 | 15А Головной свет (левый) |
| 23 | 25А блок управления ABS |
| 24 | 15А Головной свет (справа) |
| 25 | 20А Передний противотуманный фонарь |
| 26 | Резерв |
| 27 | 40А Замок зажигания |
| 28 | 20А Блок управления двигателем / зажигание |
| 29 | 10А FI 2 (ДИЗЕЛЬ) |
| 30 | Резерв |
| 31 | 7,5А Стартовый сигнал |
Блок в салоне
Он расположен с водительской стороны под панелью на боковой стенке (закрыт черной крышкой, на которой должно быть нанесена актуально назначение). К нему легче подобраться если снять панель которая под рулевой колонкой (крепится по углам на 4 самореза).
Вариант 1
Фотография
Перевод обозначения на русский
| A/C | кондиционер |
| ABS | АБС |
| ALT | генератор |
| ALT-S | генератор |
| AM | переключатель двигателя |
| DEF | обогреватель окон |
| DOME | освещение салона |
| DOOR | дверь |
| ECU | контрольный (управляющий ) модуль двигателя |
| EDU | контроль впрыска |
| EFI | система электронного контроля впрыска в а/м |
| ENG MAIN | главный двигателя |
| FAN | вентилятор |
| FOG | противотуманка |
| Fr | передний |
| F-TAIL | задние фонари |
| GAUGE | приборная доска, спидометр |
| HAZARD | аварийные сигналы |
| HAZ-TRN | аварийка-повороты |
| HEAD | передние фары |
| HEAD LH | передние фары левые |
| HEAD RH | передние фары правые |
| HORN | звуковой сигнал |
| HTR | обогреватель |
| I/UP | холостой ход |
| IG | зажигание |
| IGN | зажигание |
| MAIN | главный |
| P/W | стеклоподъемник |
| POWER | питание |
| PWR | питание |
| RAD | радио |
| Rr / rear | задний |
| СIG | прикуриватель |
| SPARE | запасной |
| ST | стартер |
| STOP | стоп-сигнал |
| TAIL | задние фонари |
| TURN | поворотники |
| WASH | стеклоомыватель |
| WIP | стеклоочиститель |
| WIPER | стеклоочиститель |
Рядом могут находится отдельные реле.
Вариант 2
Схема
Описание
| F1 | (15 А) |
| F2 | (15А) Задний противотуманный фонарь |
| F3 | (20А) Центральный замок |
| F4 | (15А) Управление двигателем |
| F5 | (20А) Подогреватель топливного фильтра |
| F6 | (15А) Аварийная сигнализация |
| F7 | (15А) |
| F8 | (15А) |
| F9 | (30А) Электродвигатель вентилятора отопителя |
| F10 | (30А) Электропривод стеклоподъемников |
| F11 | (30А) Резерв |
| F12 | (15А) Управление двигателем |
| F13 | (10А) |
| F14 | (15А) Очиститель/ омыватель лобового стекла |
| F15 | (20А) Прикуриватель |
| F16 | (15А) Подогрев сидений |
| F17 | (15А) |
| F18 | (25А) Люк |
| F19 | (20А) |
А если Вы хотите помочь дополнить материал, пишите в комментарии.
Блок около пассажирского сидения
Схема — вариант 1
Описание
Описание
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема — вариант 2
Обозначение схемы
| T25 | Внутренне освещение |
| T66 | Реле прикуривателя |
| T30 | Реле габаритов |
| T31 | Дополнительный подогреватель под сидением |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Блок в салоне
Он расположен под панелью со стороны водителя. Для доступа к нему надо убрать защитную крышку.
Схема
Описание
| A/CON1 | 7,5А Модуль управления кондиционером, кластерный ионизатор (автоматический кондиционер), соединительный блок E / R (реле вентилятора) |
| WIPER RR | 15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| MODULE 6 | 10А BCM, модуль управления смарт-ключом |
| WASHER | 15А Много функциональный переключатель (переключатель омывателя) |
| MODULE 5 | 7,5А Переключатель аварийной площадки, зуммер системы помощи при парковке, BCM, рычаг переключения передач банкомата, ECM 4WD, датчик AEB, консольный переключатель, левый / правый радар обнаружения слепых зон, модуль предупреждения о выезде с полосы движения, модуль управления системой удержания полосы движения |
| AIR BAG | 15А Модуль управления SRS, датчик обнаружения пассажиров |
| MODULE 1 | 10А BCM, Smart Key Control Module, AUDIO, A / V & Navigation Head Unit, TMU Module, AMP, выключатель внешнего зеркала с питанием, блок печатной платы (реле розетки) |
| START | 10А Блок реле ICM (реле охранной сигнализации), переключатель диапазона коробки передач |
| MODULE 7 | 7,5А Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| HEATED STEERING | 15А BCM, подогрев руля |
| MODULE 8 | 7,5А Наружное зеркало с электроприводом водителя / пассажира, центральный переключатель передней панели, соленоид ключа, датчик AEB |
| MODULE 4 | 7,5А Разъем передачи данных, модуль управления кондиционером, левая / правая фара, головное устройство аудио / видео и навигационной системы, электро хромное зеркало, модуль TMU, модуль управления вентиляцией переднего сиденья, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| A/BAG IND | 7,5А Комбинация приборов, центральный переключатель передней панели |
| MODULE3 | 10А BCM, рычаг переключения передач ATM, модуль управления IPS (вход ON / START) |
| SMART KEY1 | 15А Модуль управления смарт-ключом |
| 4WD | 20А ЭБУ 4WD |
| TAILGATE OPEN | 10А Реле открытия задней двери багажника |
| S/HEATER RR | 15А Подогреватель заднего сиденья |
| MDPS | 7,5А Блок MDPS |
| SMART KEY3 | 7,5А Модуль управления интеллектуальным ключом, модуль иммобилайзера |
| CLUSTER | 7,5А Комбинация приборов (IG1 Power), рычаг переключения передач ATM ILL. |
| SMART KEY2 | 10А Модуль управления интеллектуальным ключом, кнопка включения / выключения, модуль иммобилайзера |
| MULTI MEDIA | 15А Головное устройство аудио, аудио / видео и навигации, модуль TMU |
| INTERIOR LAMP | 10А Ключ зажигания III. & Сигнальный выключатель двери, Лампа багажного отделения, Лампа перчаточного ящика, Лампа верхней консоли, Передняя лампа косметического зеркала, левая / правая, Лампа освещения салона, Задний персональный фонарь, левая / правая |
| DOOR LOCK | 20А Реле замка двери, реле отпирания двери, блок реле ICM (двух оборотное реле отпирания) |
| SUNROOF2 | 20А Панорама Люк на крыше |
| POWER OUTLET | 20А Передняя розетка и прикуриватель |
| BRAKE SWITCH | 7,5А Модуль управления смарт-ключом, выключатель стоп-сигнала |
| MEMORY 2 | 10А Разъем канала передачи данных, BCM, комбинация приборов, модуль управления кондиционером, автоматический свет и фотодатчик, электрохромное зеркало, блок реле ICM (реле складывания / раскладывания наружного зеркала) |
| P/SEAT (PASS) | 30А Ручной переключатель на пассажирском сиденье |
| S/HEATER FRT | 20А Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья |
| SUNROOF 1 | 20А Панорама Люк на крыше |
| MODULE 2 | 20А Блок печатной платы (предохранитель — ABS3, ECU6, TCU2, MODULE1, MODULE2) |
| A/CON2 | 7,5А Модуль управления кондиционером |
| HEATED MIRROR | 10А Электропривод наружного зеркала заднего вида водителя / пассажира, модуль управления кондиционером, ECM (G4FJ) |
| P/SEAT (DRV) | 30А Ручной переключатель сиденья водителя |
| SAFETY P/ WINDOW | 25А Модуль электрического стекло подъемника безопасности водителя |
| P/ WINDOW RH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника пассажира |
| P/ WINDOW LH | 25А Главный выключатель стекло подъемника |
| AMP | 25А Усилитель |
Блок в салоне
Он расположен под панелью приборов, рядом со стойкой.
Вариант 1
Актуальная расшифровка будет нанесена на крышку блока.
Фотография блока
Схема
Назначение
| 1 | 15А Резерв |
| 2 | 10А Катушка зажигания |
| 3 | 10А Фонарь заднего хода |
| 4 | 15А Комбинация приборов |
| 5 | 15А Боковые зеркала заднего вида |
| 6 | 15А Прикуриватель или разъем для подключения дополнительного оборудования |
| 7 | 15А Стеклоподъемники |
| 8 | 15А Стеклоочиститель и омыватель |
| 9 | 10А Электроусилитель рулевого управления |
| 10 | 15А SRS |
| 11 | 10А ABS |
| 12 | 10А Габаритные огни |
| 13 | Не используется |
| 14 | 20А Замки дверей |
| 15 | 10А Фара (левая) |
| 16 | 10А Стартер |
| 17 | 15А Обогреватель передних сидений |
| 18 | 10А Отопитель |
| 19 | 15А Задние противотуманные фонари |
| 20 | 15А Магнитола, освещение салона |
| 21 | 20А Обогреватель стекла задней двери |
| 22 | 15А Звуковой сигнал |
| 23 | 10А Фара (правая) |
| 24 | 20А «Таймер» отключения привода стеклоподъемников |
Вариант 2
Фотография
Схема
Расшифровка
| 1 | 30A Ремень безопасности |
| 2 | 20A Таймер электрических стеклоподъемников |
| 3 | 15A Замок рулевой колонки |
| 4 | 20A Обогреватель заднего стекла |
| 5 | 20A Люк |
| 6 | 10A DRL |
| 7 | 10A Обогреватель наружных зеркал |
| 8 | 7,5A Сигнал запуска |
| 9 | 15A Розетка для дополнительного оборудования 2 |
| 10 | 30A Электрический стеклоподъемник |
| 11 | 10A Аварийная сигнализация |
| 12 | 7,5A BCM |
| 13 | 15A Катушка зажигания |
| 14 | 10A Модуль управления системы ABS |
| 15 | 15A Розетка прикуривателя |
| 16 | 10A Контроллер A-STOP |
| 17 | 15A Звуковой сигнал |
| 18 | 10A Стоп-сигнал |
| 19 | 10A Подушка безопасности |
| 20 | 10A Фонарь заднего хода |
| 21 | 15A Очиститель / омыватель |
| 22 | 30A Передний стеклоочиститель |
| 23 | 10A Потолочный плафон |
| 24 | 15A 4WD |
| 25 | 7,5A Задние противотуманные фонари |
| 26 | Резерв |
| 27 | 7,5A Зажигание — 1-й сигнал |
| 28 | 15A Радио 2 |
| 29 | 10A Розетка для дополнительного оборудования 3 |
| 30 | 15A Радио |
| 31 | 10A Задний фонарь |
| 32 | 20A D/L |
| 33 | 7,5A Круиз-контроль |
| 34 | 10A Измерительный прибор |
| 35 | 7,5A Зажигание — 2-й сигнал |
| 36 | 20A Подогрев сидений |
Есть что добавить? Пишите всё в комментарии.
