Ниссан тиида: реле и предохранители

Ниссан альмера н16: предохранители и реле

Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Реле в салоне с обратной стороны. R1 включение-выключение катушки зажигания — выход из строя блокирует работу авто ; R2 нагнетание двигателя ; R3 функционирование дополнительных потребителей — различных автомобильных электроаксессуаров. Их список достаточно обширен: Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом: Схема предохранителей в моторном блоке.

Блок реле Nissan Almera N16 | Ниссан Альмера Н16 2000-2006

Схема реле ниссан альмера n16 ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле в числе фары, топливный насос, двигатели вентиляторов. Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал: Реле ниссан альмера n16 правила замены Предохранители ниссан альмера н16 не пробьют брешь в бюджете, когда вдруг возникнет необходимость в замене.

Их можно найти в широком ассортименте практически во всех автомагазинах. Другое дело — придерживаться правильных рекомендаций: Все работы проводятся только при выключенном аккумуляторе.

Подбирается под нужный номинал. Ни в коем случае нельзя ставить проволоку или другой металлический предмет скрепку.

В случае замыкания пострадает вся электросистема транспорта что чревато дорогостоящим ремонтом.

Самый расходный элемент Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за реле ниссан альмера n16 прикуривателя отвечает элемент под номером Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания реле ниссан альмера n16 различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки последние, правда, работают при помощи специальных преобразователей.

Важно сделать это правильно. В этом плане нелишним будет знать, как выглядит сгоревший элемент. Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая

Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая.

Реле для Nissan Almera N16 2000-2006

Следом снимается крышка от элемента, где находится сам блок. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.

Извлечь при помощи щипцов, если такой все же найден.

Установить новый и собрать в обратном порядке. Не забыть подключить аккумулятор.

Видео по замене предохранителя прикуривателя: Как поменять сам прикуриватель Замена реле ниссан альмера n16 ниссан альмера Если же дело не в предохранителе, то предстоит глобальная замена. Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз; Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок; Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера.

Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка; Вставляем новый предохранитель, проверяем оборудование.

Предохранители Nissan Almera N16

Если возникла необходимость в замене монтажного блока реле ниссан альмера n16, то дополнительно нужно реле ниссан альмера n16 два болта — фиксатора платы, отсоединить колодки с проводами. Замена предохранителей в моторном отсеке Ниссан Альмера N Останавливаем двигатель, открываем капот; В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе. Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне.

После чего провести замену. Рекомендации по обслуживанию Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы; Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов; После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой; Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока.

Блоки под капотом

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Пример схемы с крышки блока

Схема

Обозначение

1 15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2 15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3 15A HORN — Звуковой сигнал
4 15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5 30A ST — Система запуска
6  —
7 10A H−LP LH — Левая фара, корректор фар
8 10A H−LP RH — Левая фара, корректор фар
9 15A P/POINT — Розетка
10 Запасной предохранитель
11 Запасной предохранитель
12 Запасной предохранитель
13  —
14  —
15 30A RDI — Вентилятор системы охлаждения
16 50A HTR SUB1 — Вспомогательный отопитель (PTC)
17  —
Реле
R1 Вентилятор системы охлаждения
R2 Вентилятор системы охлаждения
R3 Стартер
R4  —
R5 Розетка
R6 Вспомогательный отопитель (PTC)
R7 EFI
R8 Муфта компрессора кондиционера
R9 Звуковой сигнал

Дополнительный блок

Схема

Расшифровка

1 10А H-LP HI RH — Фары (дневные ходовые огни)
2 10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни)
Реле
R1 Фары
R2 Диммер (DIM)
R3  —

Блок АБС

Схема

Описание

  • 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
  • А — нет (модели без VSC); реле ABS MTR (модели с VSC)
  • В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
  • С — реле ABS SOL (модели без VSC); нет (модели с VSC).

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Обозначение

  1. 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
  2. 80А — Система «START/STOP»
  3. ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, Система зарядки
  4. 60А ABS — АБС

Есть что добавить — пишите в комментарии.

Nissan primera | блоки предохранителей и реле | ниссан примера

Таблица 7.2

Плавкие вставки блока предохранителей и реле,

размещенного в моторном отсеке автомобиля,

и защищаемые ими цепи

Обозначение

Сила тока, А

Защищаемые цепи

ALT

120

Генератор

ABS. 1

20

ЭБУ ABS, разъем для удаления воздуха

ABS. 2

40

ЭБУ ABS, разъем для удаления воздуха

BLW

30

Реле вентилятора отопителя салона

P/WDW

30

Реле стеклоподъемников

EPS

50

ЭБУ электроусилителя рулевого управления

ВАТТ

50

Реле задних фонарей, предохранители 11, 19, 20, 25, 27, 29

RAD

30

Реле малой и большой скорости электровентилятора системы охлаждения двигателя

ECU

30

Реле топливного насоса, реле питания системы управления двигателем, предохранитель ЭБУ

IGN. 1

30

Выключатель зажигания

IGN. 2

30

Выключатель зажигания, реле стартера

HORN

10

Реле звукового сигнала

A/CON

10

Реле кондиционера

Таблица 7.3

Предохранители блока предохранителей и реле,

размещенного в моторном отсеке автомобиля,

и защищаемые ими цепи

Обозначение

Сила тока, А

Защищаемые цепи

INJ

15

ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), форсунки, датчик положения распредели тельного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера

SNSR

10

ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), реле топливного насоса, реле кондиционера, датчик концентрации кислорода, антенный блок иммобилайзера SMATRA

FPI I

10

ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л)

ABS

10

ЭБУ ABS, разъем для удаления воздуха

Таблица 7.4

Предохранители блока предохранителей и реле,

размещенного в салоне автомобиля

№ предохранителя

Сила тока, А

Защищаемые цепи

1

10

Выключатель кондиционера, выключатель обогрева заднего стекла

2

10

Левая передняя лампа габаритного света, левый задний фонарь

3

10

Комбинация приборов

4

10

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом

5

10

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации

6

10

Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака

7

10

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности

8

15

Прикуриватель

9

10

Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП

10

10

ЭБУ подушек безопасности

11

20

Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя

12

15

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей

13

10

Реле стартера, реле охранной сигнализации

14

Не используется

15

10

Блок управления системой освещения дневного движения

16

20

Выключатель обогрева левого (правого) переднего сиденья

17

10

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)

18

15

Катушка зажигания, конденсатор

19

15

Реле стеклоподъемников, выключатель стоп-сигнала

20

15

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией

21

20

Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей

22

10

Реле заднего противотуманного света

23

10

Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар

24

10

Реле вентилятора салона, блок управления люком крыши

25

30

Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией

26

15

Правая фара

27

10

Реле противотуманных фар

28

15

Левая фара, комбинация приборов

29

15

Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Вы здесь

Основная часть цепей питания электрического оборудования защищена предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в салоне и в моторном отсеке.

Рассмотрены модели Ниссан Альмера Н15 1-го поколения 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

3. Эксплуатация и техническое обслуживание автомобиля

3.5.6 Выключатель задних противотуманных фонарей

Рис. 1.14. Выключатель задних противотуманных фонарей

Смотрите рис. 1.14

В моторном отсеке

В моторном отсеке находятся 3 монтажных блока. Два блока предохранителей слева, около аккумулятора и один блок реле справа.

Назначение защитных элементов в блоке №1 Альмера
Защищаемая цепь Ток, А
Плавкие вставки
F1 Электродвигатель вентилятора системы охлаждения, электродвигатель вентилятора кондиционера 30
F2 Электропривод стеклоподъемников, центральный замок, электропривод люка 25
F3 Аккумуляторная батарея 75
F4 Электродвигатель вентилятора системы охлаждения, электродвигатель вентилятора конденсатора кондиционера 30
F5 Зажигание 30
Предохранители
F6 (7,5A) Э/м клапан управления повышенной частотой вращения холостого хода, управление отключением кондиционера, кондиционер 7,5
F7 Генератор
F8
F9
F10
F11
  • Главное реле электронного блока управления двигателем (CD20E),
  • регулятор напряжения (CD20E),
  • датчик положения дроссельной заслонки(CD20E)
15
F12 Задние габариты, передние габариты, противотуманные фары, блок управления системы освещения в дневное время, корректоры фар (с системой освещения в дневное время) 10
F13 Клапан управления перепуском воздуха на холостом ходу (DOHC) 7,5
F14
F15 Фара-правая, блок управления освещением в дневное время 15
F16 Фара-левая, блок управления освещением в дневное время 15
F17
  • Датчик расхода воздуха (MAF),
  • реле свечей накаливания,
  • иммобилайзер,
  • датчик положения распределительного вала,
  • электронный блок управления двигателем,
  • главное реле электронного блока управления двигателем
7,5
F18 Звуковой сигнал 10
F19 Задний противотуманный фонарь 7,5
F20
  • Задний габарит — левый, передний габарит — левый,
  • противотуманные фары (без системы освещения в дневное время)
10
F21
  • Задний габарит — правый, передний габарит — правый,
  • корректоры фар (без системы освещения в дневное время)
10
Назначение плавких вставок и реле в блоке №2
Защищаемая цепь Ток, А
F1 Свечи накаливания 75
F2 Нет
F3 ABS 30
F4 30
1 Реле обогревателя заднего стекла (с системой освещения в дневное время), дизель
Реле в монтажном блоке справа
Защищаемая цепь реле
1 электродвигатель вентилятора системы охлаждения- низкая скорость
2 звуковой сигнал
3 стартер
4 прерывистый режим работы очистителя заднего стекла
5 кондиционер
6 электродвигатель вентилятора системы охлаждения (высокая скорость) SOHC-ДКПП, DOHC, дизель
7 2 электродвигатель вентилятора системы охлаждения- DOHC, кондиционер, дизель
8 задние противотуманные фонарей

Это интересно: Вторичный вал коробки передач Kia Rio 2000+

P11

Блоки в салоне

Схема расположение электронных блоков, предохранителей и реле

Назначение

  1. блок предохранителей;
  2. реле-прерыватель;
  3. выключатель стоп-сигналов;
  4. щиток приборов;
  5. реле динамиков;
  6. реле омывателя фар;
  7. реле динамиков;
  8. противоугонная система (иммобилайзер);
  9. корректор фар;
  10. реле кодового фонаря;
  11. блок управления подушками безопасности;
  12. блок управления АКПП;
  13. блок управления двигателем;
  14. реле кондиционера;
  15. реле топливного насоса;
  16. реле противотуманных фар;
  17. реле электростеклоподъемников;
  18. реле обогревателя заднего стекла;
  19. кронштейн блока предохранителей;
  20. реле охранной сигнализации;
  21. реле-прерыватель;
  22. реле системы зажигания;
  23. реле-прерыватель;
  24. реле вентилятора обдува салона

Основной блок с предохранителями

Вариант 1

Фотография.

Описание

Сверху вниз, с лева на права.

  1. Мотор вентилятора
  2. Кондиционер
  3. Приборная панель
  4. INJ (Система впрыска)
  5. Электронные компоненты/ лампа салона
  6. Мотор вентилятора
  7. Сигналы поворота
  8. Топливный насос
  9. Подушки безопасности
  10. Датчик кислорода и холостого хода
  11. Датчик скорости
  12. Размораживатель стекла заднего (при наличии)
  13. Электронные компоненты приборной панели
  14. Прикуриватель
  15. ABS
  16. Сигнал стартера
  17. Задняя щетка
  18. Противотуманные фары
  19. Зеркала
  20. Стоп сигналы
  21. Щетки
  22. Дополнительная розетка
  23. Аудиосистема
  24. Управление АКПП
  25. Аварийная сигнализации

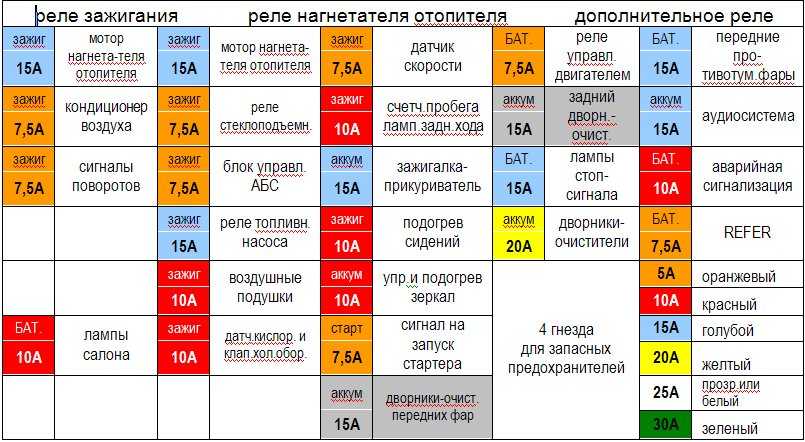

Таблица схема

Вариант 2

Фотография

Таблица с обозначением

Блоки под капотом

Схема

Назначение

  1. блок предохранителей в моторном отсеке;
  2. блок управления ABS;
  3. блок реле;
  4. электродвигатель очислителя ветрового стекла;
  5. реле предварительного разогрева для автомобилей с дизельным двигателем;
  6. реле левой фары;
  7. реле звукового сигнала;
  8. реле вентилятора обдува радиатора;
  9. реле блока управления двигателем;
  10. реле вспомогательного оборудования;
  11. реле 1 вентилятора обдува радиатора;
  12. реле 2 вентилятора обдува радиатора;
  13. реле нейтральной передачи;
  14. реле кондиционера;
  15. реле очистителя заднего стекла;
  16. реле правой фары;
  17. реле очистителя ветрового стекла

Пример фотографии блока с реле.

Количество элементов и их назначение может отличаться, от представленного. Актуальная расшифровка будет нанесена на крышку.

Монтажный блок с предохранителями

Вариант 1

Фото схема

Описание

Вариант 2

Фото схема

Перевод обозначений на русский

  • hazard аварийная сигнализация
  • horn звуковой сигнал
  • alt s сигнал возбуждения обмотки генератора
  • tail задние фонари
  • abs sol соленоид абс
  • ign sw вкл. зажигания
  • abs mtr мотор абс
  • battery аккумулятор
  • h/lamp rh правая фара
  • h/lamp lh левая фара
  • audio магнитола
  • eng cont блок управления двигателем
  • ign coil катушка зажигания
  • throt motor привод дроссельной заслонки
  • inj что-то про инжектор
  • hid rh ксенон правый
  • hid lh ксенон левый
  • rr defog задние противотуманные фары
  • rad fan 1,2,3 пропеллер радиатора 1,2,3
  • main основной пред хз на что
  • power window эл. стеклоподъёмники
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
