Расположение монтажных блоков в подкапотном пространстве автомобиля Nissan Tiida показано на рисунке ниже.

№ п/п Обозначение

1	Предохранители на клемме + АКБ
2	Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке
3	Монтажный блок около аккумуляторной батареи
4	Блок дополнительных реле

Предохранители на клемме + АКБ

Обозначение Сила тока Назначение (цепь защиты)

1	120	Усилитель рулевого управления, ABS, омыватель фар.
2	60	Блок управления двигателем, электростеклоподъемники, дроссельный узел.
3	80	Лампы ближнего и дальнего головного света.
4	80	Иммобилайзер, генератор, подогрев сидений, звуковой сигнал.
5	100	Усилитель рулевого управления, ABS, омыватель фар, блок управления кузовом, система зажигания.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

«Ловим проблему на звук и запах»

Редко когда стартер ломается сразу – он продолжает работать до последнего

Здесь важно чувствовать, как он работает. Если вы слышите, что ему тяжело прокрутить двигатель (будто он прожевывает что-то внутри себя), причина может быть во втулках

Из-за этого вал криво стоит относительно оси и стартеру нужно больше усилий для запуска.

Изношенная и новая втулки стартера

Если во время запуска автомобиля слышен характерный запах гари, стоит бить тревогу. Это может быть подгорание обмотки. После разборки можно обнаружить на обмотке выгоревший слой лака. Вовремя обнаружив проблему, есть шанс доехать до места ремонта без эвакуатора.

Описание для с25

Предохранители в салоне

Вариант 1

Расшифровка

Левый ряд:

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

Правый ряд:

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Вариант 2

Схема

Обозначение

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

Схема

Описание

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Фотография

Схема

Расшифровка

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) — отсутствует 37. РТС (дизель) — отсутствует 38. Управление АКПП -отсутствует

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Основные причины перегорания

Чтобы в будущем не пришлось слишком часто менять таких «защитников», лучше всего знать причины их поломки (иначе новый тоже долго «не проживет»). К наиболее частым можно отнести:

• частый контакт электрической цепи с влагой (и последующее окисление);
• плохой контакт самого элемента защиты с клеммами (бракованный товар);
• сбой или перелом провода (нужно будет перепаивать разорванный участок).

Единственное, от чего хочется предостеречь — это установка самодеятельных элементов вместо нормальных заводских реле (обычно скрепки или проволока). Такие «ноу-хау» способны отрицательно отразиться на работе всей электрической цепи и даже привести к возгоранию бензонасоса.

Внешний вид

Такое миниатюрное устройство стандартно представляет собой несколько соединенный между собой пластин. Весь корпус обычно покрыт органически стеклом. Изготовление может идти из разных материалов, но общим является то, что между ними вставлен способно легко расплавиться элемент (последний как раз и входит в состав общего замкнутого электрического контура).

Проверка предохранителя на работоспособность.

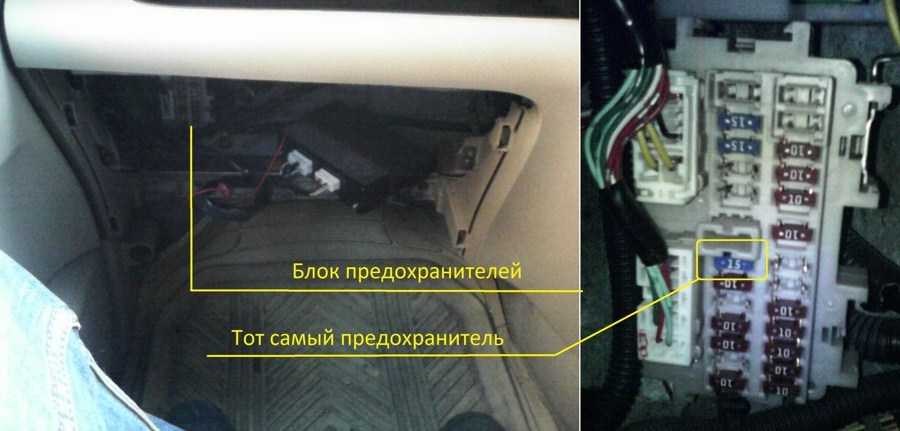

Итак, есть подозрение, что ниссан альмера н15 (н16) не заводится из-за перегоревшего предохранителя? Чтобы избавиться от проблемы, нужно знать, где расположены эти детали.

Каждый имеющийся в салоне элемент предохранительной системы обязательно промаркирован. Обычно это буква F — она обозначает показатель отношения самого элемента к цепи, которая будет иметь невысокую мощность (на схемах реле бензонасоса обычно отмечен как F13). В соответствии с этим можно рассчитать и сам подаваемый ток: для этого мощность устройства необходимо поделить на цифру 220 — результатом будет ток с единицей измерения в амперах.

предохранитель на бензонасос ниссан схема

Эти цифры нам пригодятся при подборе новых деталей — здесь ток будет равен 15 ампер. Пригодится еще один совет от экспертов — лучше всего ставить оригинальные запчасти (дешевые китайские могут стать причиной постоянной замены).
