Как покрасить крышку клапанов ваз 2107

Как я менял прокладку клапанной крышки ваз 2107

как вы помните, летом менял маслосъемные колпачки, затем их пришлось заново перебивать, тогда очень торопился, да и прокладку клапанной не стал менять. И при замене масла в коробке заметил свежий масляный подтек на колоколе и поддоне, но не придал этому особого значения, также передняя крышка была в масле, отнес это к пропускавшим болтам успокоителя и натяжителя.

Однако, уровень масла в двигателе со временем начал снижаться, появился запах горелого в салоне, стал прокручивать ремень из-за попавшего на него масла. В результате тщательного осмотра обнаружил две течи из-под клапанной, в задней части двигателя у щита и спереди под гофрой воздухозабора, хотя, особо их и не заметишь. Видимо, от морозов прокладка начала пропускать еще больше, подтяжка не помогла.

Решил заменить прокладку на такую же, они сейчас все идут с включениями пробки, чистой резины еще не замечал.

Старая была уже сильно пережата, судя по всему, давило по отверстиям, так как при затяжке резину в этих местах как раз растянуло, да и текло с углов в местах крепления крышки.

Также, крышка была немного промята по местам крепления.

Выстучал молотоком с деревяшкой на глаз более менее, однако, возможности проверить на плоской поверхности не было.

Новую прокладку смазал с двух сторон тонким слоем герметика, чтоб наверняка, все поверхности хорошо обезжирил.

Затянул и на следующий день завел, после прогрева опять начало давить масло с углов у моторного щита и спереди, подтяжка немного помогла, но ненадолго. Проездил так несколько дней, подтягивая несколько раз, хоть спереди и помогло, но сзади все так же давило. Если бы это было с другой стороны, а не у выпускного коллектора, то можно было бы и «забить» до лета.

Подумывал уже сменить клапанную крышку, но на инжектор она стоит от 2 тыс.рублей, можно в принципе поставить от карбюратора, она дешевле и начинается от 800 рублей. На Драйве вычитал, что ставят еще пробковые прокладки, решил попробовать и заказал самую дешевую, что нашел под маркой Виктор Рейнц, ну, и еще одну резиновую от БРТ за 50р. Вторая оказалась «промокашкой», поэтому сразу отпала.

Также, купил новые болтики с граверами вместо самоконтрящихся болтов с капроновыми колечками, которые установил в свое время, так как динамоключа на такие небольшие усилия нет, а с кольцом не чувствуешь момент затяжки из-за чего, видимо, и перетягивал крышку.

Пробковая прокладка потолще, но уже стандартной, отверстия побольше.

Резиновую прокладку спереди перекусило кромкой крышки видимо из-за того, что слишком широкая. Сзади почему-то, судя по отметинам, прижимало по центру плохо, хотя визуально в том месте крышка кажется наоборот выгнутой наружу.

Также заметил, что прижимные шайбы тоже уже кривые, но времени покупать новые не было.

Новая прокладка легла ровно по отверстиям, ничего обезжиривать или мазать герметиком не стал.

Затянул от руки согласно схеме в несколько приемов несильно, чтобы не передавило.

Однако, все равно стало немного пропускать с угла сзади, протянул, наверное, раз 10 понемногу по 1-2 градусу, пока течь не ушла. Сейчас, вроде как, все в норме уже вторую неделю.

Посмотрим как себя поведет, если опять начнет сопливить, то видимо придется менять крышку.

И еще вопрос — что за отверстие под шляпку болта в головке?

Посчитаемся:

• Обычная прокладка — 120р
• Пробковая прокладка VICTOR REINZ 701295700 — 90р
• Гайки и шайбы по 8 шт — 40р
• Итого — 250р

Как покрасить клапанную крышку двигателя

Захотелось придать индивидуальности подкапотному пространству. Много новых запчастей, двигатель откапитален, вбухано куча денег, а смотрится под капотом как старое унылое г*вно.

Для покраски понадобиться термостойкая краска. Я выбрал Bosny синего цвета, так как по цвету очень близко к кузову. Рабочая температура краски 205 градусов, а предельная в районе 520. Захотелось покрасить всю поверхность, а ребра и свечные каналы зачистить шкуркой, чтобы они выделялись.

У двигателя KR есть одна особенность – над клапанной крышкой нависает воздушный коллектор, а значит она практически полностью закрыта. Поэтому я решил, что и площадку на воздушном коллекторе и надпись DOHC 16V необходимо тоже покрасить. Для всего этого вам понадобиться металлическая щетка, шкурка, обезжириватель, маленькая плоская отвертка. Помните, что качество лакокрасочного покрытия зачастую зависит не от качества краски в баллончике (оно примерно у всех одинаковое), а от качества подготовки к покраске.

Первым делом берем металлическую щетку и чистим клапанную крышку и коллектор. Стараемся зачистить максимально хорошо. Затем берем маленькую металлическую щетку и проходим все труднодоступные места. После этого обезжириваем поверхность. Когда все готово начинаем с клапанной крышки. Я рекомендую держать баллончик на расстоянии 40 см, красить ровными движениями. Пусть часть краски улетает и слой тонкий, но у вас будет ровный слой без подтеков. Краски из баллончика – это быстросохнущие краски, но я рекомендую ждать по 30 минут после каждого слоя. Количество слоев на ваше усмотрение, я сделал три. Через 2 часа после последнего слоя обычной шкуркой зачищаете ребра и каналы.

Можно оставить и так, будет красиво, но любая термостойкая краска – это матовая краска, а любой оголенный металл будут окисляться со временем, а значит через месяц все труды будут на смарку. Чтобы оставаться молодым и красивым, вам нужен лак. Термостойкий лак. На большинстве картинок в интернете с облезшей клапанной крышкой – это облезший лак, так как 90% людей на нем экономит. Я купил термостойкий лак с рабочим температурным диапазоном от -40 до 250 градусов и предельным порядка 600. Лак во всей этой затее самое дорогое – 1400 рублей. Но повторюсь, что, сэкономив на лаке, вы потратите время впустую.

Следующим шагом я покрыл крышку лаком в два слоя с промежутком в полчаса. По описанию лак высыхает за час при температуре 200 градусов. Я в духовку клапанную крышку класть не стал, а отложил ее на двое суток при комнатной температуре. Этого было вполне достаточно.

С коллектором проделываем всё в той же последовательности. Для того, чтобы очистить буквы и логотип, лучше воспользоваться обычной ответкой, так как щетка не пролазит, а реагентами снять краску не получалось. Обклеиваем скотчем и газетами площадку, чтобы краска больше никуда не попала. Наносим также в три слоя. Через два часа после последнего слоя берем шкурку и зачищаем всю площадку так, чтобы в краске остались только буквы. Ее также покрываем лаком в два слоя.

Источник

Краска для двигателя автомобиля и особенности процесса нанесения материала

Вполне очевидно, что наилучшим образом детали можно покрасить красками, которые предполагают последующее «запекание» свежеокрашенной детали в специальной термопечи. Например, покраска двигателя порошковой краской и подобные решения.

Указанные тип краски с легкостью выдерживает высокие температуры, что особенно актуально для двигателя. Однако далеко не каждый владелец готов оплатить столь дорогостоящую процедуру, предпочитая все сделать у себя в гараже.

Итак, чтобы покрасить мотор самому, причем без спецоборудования, нужна специальная термостойкая краска для двигателей. При этом не обязательно закупать такую краску из расчета на то, что ею будут окрашены все детали. Дело в том, что различные элементы под капотом нагреваются не одинаково. Например, впускной коллектор не подвержен значительному нагреву, в то время как выпускной разогревается сильно.

Что касается различных красок, сегодня лучше воспользоваться готовым продуктом. С задачей хорошо справляются специальные автомобильные краски и автоэмали (например, Body, Abro и т.п).

При выборе таких материалов следует помнить, что покраска головки блока и самого блока цилиндров, а также поддона картера двигателя предполагает использование такой краски, которая в состоянии выдержать нагревы до + 400 градусов по Цельсию. При этом требования к краске для крышки клапанов, а также элементов впуска, не такие строгие.

Еще нужно учесть, что выпускной коллектор требует покраски только особым материалом. Речь идет о жаропрочной краске, которая способна выдержать нагрев больше 1 тысячи градусов.

Если же нет желания приобретать готовую краску для двигателя, материал можно изготовить и самому. Для этого понадобиться иметь нужные компоненты, которые смешиваются в необходимом соотношении. Например, хорошо известная в народе краска под названием «серебрянка» может быть изготовлена в условиях гаража.

В магазине хозтоваров нужно приобрести олифу, лак, немного алюминиевой пудры, эпоксидный клей, а также растворитель. Еще в состав можно частично включить цинк или иной металлический порошок для замены алюминия. Изготовив краску, ею можно окрасить элементы впуска и другие участки, которые не подвержены значительному нагреву.

Для покраски оптимально использовать краскопульт. В процессе нанесения краски инструмент нужно держать ровно, без наклона под углом вверх или вниз, на расстоянии около 20 см. от окрашиваемой поверхности. Наносить краску нужно в несколько слоев (обычно до 3-х слоев). Сушить детали после окраски следует при температуре, в среднем, + 25 градусов по Цельсию в течение 24 часов. Если температура будет заметно ниже, тогда время сушки также нужно увеличить.

Шпатлевка и грунтовка

Если на поверхности мотора имеются дефекты, придется производить шпатлевание. Для этой цели подходят только специальные составы, реализующиеся в строительных или автомобильных магазинах. Перед работой основу шпаклевочной смеси соединяют с отвердителем строго по инструкции, наносят шпателем на проблемный участок. Если трещина значительная, выполняют работу в несколько слоев с полной промежуточной сушкой каждого слоя.

После окончательной полимеризации шпатлевки шлифуют поверхность участка мелкой наждачкой или специальным кругом болгарки. В результате проблемная зона должна стать идеально ровной. Ее вновь обезжиривают и обязательно наносят грунтовку.

Как покрасить клапанную крышку?

Луч­ше снять кла­пан­ную крыш­ку и потом покра­сить, но мож­но обой­тись и без снятия.

Для сня­тия крыш­ки нуж­но убрать свеч­ные про­во­да и откру­тить креп­ле­ния крыш­ки. Потре­бу­ет­ся под­це­пить кла­пан­ную крыш­ку плос­кой отвёрт­кой сна­ча­ла с одно­го края, потом с дру­го­го. Может потре­бо­вать­ся сде­лать уси­лие, что­бы раз­ру­шить про­клад­ку-гер­ме­тик. Если же про­клад­ка рези­но­вая, то крыш­ка отсо­еди­нит­ся лег­ко. Гер­ме­тик потом нуж­но будет вос­ста­но­вить. После сня­тия кла­пан­ной крыш­ки, верх­нюю часть дви­га­те­ля луч­ше закрыть поли­эти­ле­ном или чистой тряп­кой, что­бы туда ниче­го не попа­ло. После сня­тия, поме­сти­те кла­пан­ную крыш­ку на чистую поверхность.

Кла­пан­ная крыш­ка сде­ла­на из алю­ми­ния и покры­та защит­ным покры­ти­ем, кото­рое может быть частич­но раз­ру­шен­ным. Его луч­ше снять смыв­кой для крас­ки (см. ста­тью про сня­тие крас­ки, где подроб­но опи­са­но исполь­зо­ва­ние смыв­ки). Рас­пы­ли­те или намажь­те смыв­ку так, что­бы ста­рое покры­тие про­пи­та­лось. Дай­те смыв­ке мини­мум 10 минут, что­бы подей­ство­вать. Далее исполь­зуй­те про­во­лоч­ную щёт­ку, что­бы уда­лить остат­ки покры­тия. После уда­ле­ния крас­ки, обиль­но опо­лос­ни­те поверх­ность кла­пан­ной крыш­ки водой и насу­хо про­три­те поло­тен­цем. Очень важ­на под­го­тов­ка к покрас­ке. Любое про­пу­щен­ное, пло­хо под­го­тов­лен­ное место ста­нет при­чи­ной отсло­е­ния крас­ки. Кро­ме чист­ки нуж­но обра­бо­тать поверх­ность крас­ным скотч-брайтом.

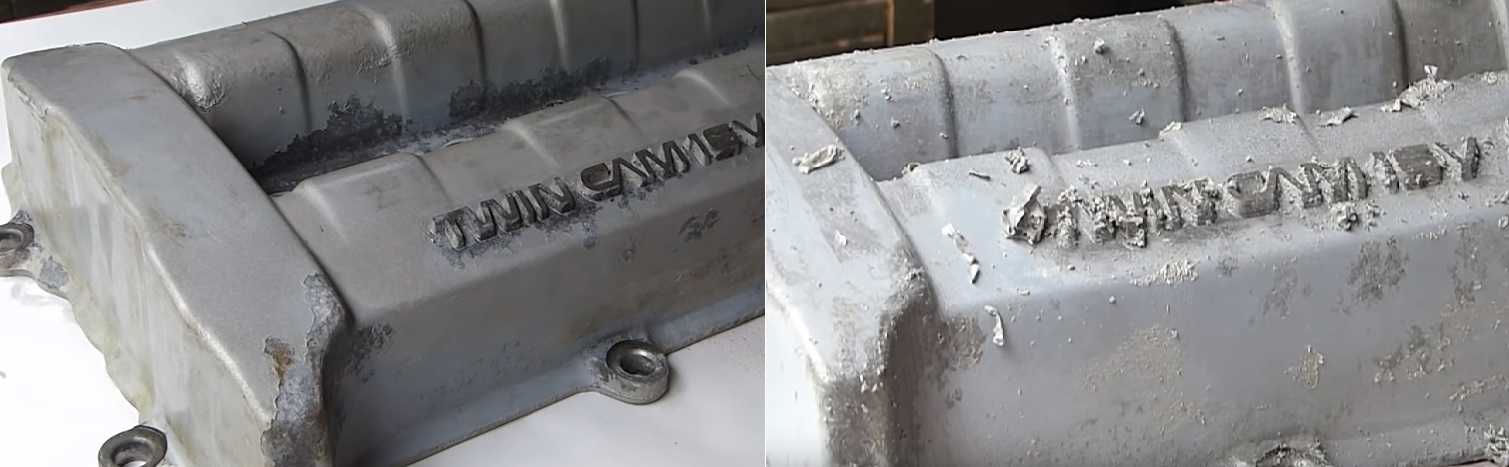

Смыв­ка крас­ки помо­га­ет лег­ко уда­лить ста­рое покрытие.

Что­бы удо­сто­ве­рить­ся, что все мас­ля­ные загряз­не­ния уда­ле­ны, про­пи­тай­те поверх­ность кла­пан­ной крыш­ки рас­тво­ри­те­лем. Рас­пы­ли­те рас­тво­ри­тель и оставь­те его подей­ство­вать в тече­ние 10 минут. Потом нуж­но выте­реть рас­тво­ри­тель и тща­тель­но про­те­реть поверх­ность обез­жи­ри­ва­те­лем. Нуж­но закрыть все отвер­стия, куда не долж­ны попасть крас­ка и грунт. Исполь­зуй­те для это­го маляр­ную ленту.

Теперь мож­но пере­хо­дить к грун­то­ва­нию и покрас­ке. Луч­ше не кра­сить под паля­щи­ми сол­неч­ны­ми луча­ми, а делать это в тени или поме­ще­нии. Для покрас­ки кла­пан­ную крыш­ку нуж­но поло­жить на твёр­дое чистое место, луч­ше, что­бы она немно­го воз­вы­ша­лась. Нуж­но, что­бы все сто­ро­ны крыш­ки было лег­ко покрасить.

На алю­ми­ни­е­вую кла­пан­ную крыш­ку луч­ше нане­сти спе­ци­аль­ный эпок­сид­ный высо­ко­тем­пе­ра­тур­ный грунт (Engine Enamel Grey Primer). Это зна­чи­тель­но уве­ли­чит адге­зию после­ду­ю­ще­го слоя крас­ки, рас­пы­лив 2 тон­ких слоя с интер­ва­лом 10–15 минут.

После высы­ха­ния грун­та в тече­ние 30 минут, нач­ни­те кра­сить. Нано­си­те крас­ку тон­ки­ми сло­я­ми, с про­ме­жу­точ­ной меж­с­лой­ной суш­кой в тече­ние 5–10 минут. Может потре­бо­вать­ся нане­сти до 4–5 сло­ёв, в зави­си­мо­сти от укры­ви­сто­сти крас­ки. Для луч­ше­го блес­ка крас­ку мож­но покрыть лаком.

Пер­вым сло­ем нано­сит­ся спе­ци­аль­ный грунт, потом слои краски.

После покрас­ки и суш­ки кла­пан­ную крыш­ку нуж­но поста­вить на место и при­кру­тить. Если был уста­нов­лен гер­ме­тик, то нуж­но исполь­зо­вать новый гер­ме­тик для плот­но­го и гер­ме­тич­но­го соеди­не­ния. Если буде­те ста­вить ста­рую рези­но­вую про­клад­ку, то её нуж­но очи­стить и покрыть тон­ким сло­ем масла.

Нуж­но быть осто­рож­ным, что­бы не пере­тя­нуть бол­ты и при­кру­тить кла­пан­ную крыш­ку так, что­бы про­клад­ка плот­но при­ле­га­ла. Если бол­ты кла­пан­ной крыш­ки недо­кру­че­ны или закру­че­ны слиш­ком силь­но, то мас­ло может про­са­чи­вать­ся через прокладку.

Покраска автомобильного двигателя: особенности и нюансы

Как правило, для покраски двигателя агрегат лучше разобрать. По этой причине намного реже красят ДВС, который попросту снят с машины по разным причинам, однако не разбирался для ремонта. Другими словами, покраску мотора можно считать логическим завершением в рамках капремонта перед финальной сборкой.

Другими словами, красить уже собранный двигатель, причем одним видом краски, настоятельно не рекомендуется. Более того, если вы хотите не только «освежить» внешний вид, но и защитить мотор от коррозии, тогда к этому вопросу нужно подходить с особой ответственностью.

Еще нужно понимать, что материалы, которые используются для покраски двигателя, должны соответствовать ряду требований с учетом особенностей их нахождения в той или иной среде. Добавим, что конечный результат и срок службы нанесенного лакокрасочного покрытия сильно зависит от оборудования, при помощи которого наносилась краска, а также от соблюдения требований при подготовке поверхностей к покраске и особенностей нанесения самого материала.

На практике получается, что автолюбителю проще обратиться в малярный цех на СТО, так как покраска двигателя при помощи спецоборудования обычно выполняется качественно. Однако такой вариант подходит не для всех, так как потребует дополнительных финансовых расходов. При этом отличной возможность сэкономить является самостоятельная подготовка деталей к покраске.

Покраска крышки клапанов ваз 2107 инжектор

Re: Прокладка клапанной крышки

Непрочитанное сообщение мишаня » Пт июн 10, 2011 15:28:08

Армия стреляет в свой народ всего лишь один раз.второй раз она стреляет уже в народ чужой! Война на Украине будет до тех пор, пока украинские матери не поймут, что своих сыновей нужно любить больше, чем ненавидеть Путина . » — М.Задорнов Украинство-это когда ссученная паскуда с русским именем и фамилией,на русском языке рассказывает,как она ненавидит все русское!(С)

Re: Прокладка клапанной крышки

Непрочитанное сообщение Stalkerun » Сб июн 11, 2011 12:22:09

Re: Прокладка клапанной крышки

Непрочитанное сообщение Гешпанец » Сб июн 11, 2011 12:44:56

Re: Прокладка клапанной крышки

Непрочитанное сообщение Nord29 » Сб июн 11, 2011 20:51:23

Re: Прокладка клапанной крышки

Непрочитанное сообщение massey » Вс окт 16, 2011 17:59:41

Re: Прокладка клапанной крышки

Непрочитанное сообщение рустем » Вс окт 16, 2011 18:07:50

Re: Прокладка клапанной крышки

Непрочитанное сообщение mik58 » Вс окт 16, 2011 18:09:47

Re: Прокладка клапанной крышки

Непрочитанное сообщение trident52 » Вс окт 16, 2011 18:12:20

Re: Прокладка клапанной крышки

Re: Прокладка клапанной крышки

Непрочитанное сообщение VladiZlav » Вс окт 16, 2011 18:54:20

Re: Прокладка клапанной крышки

Непрочитанное сообщение Shim » Вс окт 16, 2011 19:55:26

Re: Прокладка клапанной крышки

Непрочитанное сообщение byran » Вс окт 16, 2011 20:22:38

Re: Прокладка клапанной крышки

Непрочитанное сообщение гость » Вс окт 16, 2011 21:58:10

Re: Прокладка клапанной крышки

Непрочитанное сообщение trident52 » Пн окт 17, 2011 20:15:33

Re: Прокладка клапанной крышки

Непрочитанное сообщение Doggi » Пн окт 17, 2011 21:52:42

Re: Прокладка клапанной крышки

Непрочитанное сообщение massey » Ср окт 19, 2011 9:21:19

Re: Прокладка клапанной крышки

Непрочитанное сообщение VladiZlav » Ср окт 19, 2011 19:17:11

Re: Прокладка клапанной крышки

Непрочитанное сообщение мишаня » Чт окт 20, 2011 5:19:14

Армия стреляет в свой народ всего лишь один раз.второй раз она стреляет уже в народ чужой! Война на Украине будет до тех пор, пока украинские матери не поймут, что своих сыновей нужно любить больше, чем ненавидеть Путина . » — М.Задорнов Украинство-это когда ссученная паскуда с русским именем и фамилией,на русском языке рассказывает,как она ненавидит все русское!(С)

Re: Прокладка клапанной крышки

Непрочитанное сообщение trident52 » Сб окт 22, 2011 18:06:12

Re: Прокладка клапанной крышки

Непрочитанное сообщение .Eugen. » Сб апр 27, 2013 18:58:52

kpyjaroshenko писал(а): После регулировки клапанов в сервисе стала подтекать прокладка клапанной крышки, поменял, масло всеравно просачивается (через отверстия в крышке для шпилек). Крышку закручивал по мурзилке.

Посоветуйте, как ее надо провильно устанавливать (может динамометрическим ключем закручивать, или герметик применять) ?

Источник

Предназначение клапанов в двигателе

При своей работе двигатель потребляет воздух и топливо, а выделяет выхлопные газы. Клапаны служат для того, чтобы в цилиндр поступала топливовоздушная смесь (через впускной клапан) и удалялись выхлопные газы (через выпускной клапан). Чередование циклов впуска и выпуска называется рабочим циклом двигателя. Он состоит из четырёх тактов.

1. Впуск. Открыт впускной клапан. Поршень движется вниз и за счёт разряжения, создаваемого в цилиндре, увлекает за собой топливовоздушную смесь, которая поступает через открытый впускной клапан.
2. Сжатие. Оба клапана закрыты. Поршень движется вверх (к свече зажигания) и сжимает топливовоздушную смесь.
3. Рабочий ход. Оба клапана закрыты. Свеча зажигания даёт искру, которая поджигает топливовоздушную смесь. Во время сгорания топливовоздушной смеси образуется много газа, который толкает поршень вниз.
4. Выпуск. Открыт выпускной клапан. Поршень движется вверх и выталкивает из цилиндра отработавшие газы через открытый выпускной клапан.

   Рабочий цикл двигателя состоит из четырёх тактов, за время которых рабочая смесь поступает, сжимается и сгорает, затем удаляются отработавшие газы

Смысл регулировки клапанов

Открытием клапана управляет кулачок распределительного вала. При работе двигателя клапан нагревается и удлиняется, что может привести к его неполному закрытию. Для компенсации этого удлинения существует зазор между клапаном и кулачком распределительного вала. Смысл регулировки клапанов сводится к выставлению необходимой величины этого зазора.

Признаки неправильной регулировки клапанов

Признаками неправильно отрегулированных клапанов являются:

1. Посторонний металлический стук из-под клапанной крышки.
2. Снижение мощности двигателя.
3. Запах чистого бензина в выхлопных газах.

Регулировка клапанов на автомобилях ВАЗ 2107 обязательна после ремонта газораспределительного механизма, а также после пробега в 10–15 тысяч километров.

Как приготовить краску для покраски двигателя и клапанной крышки своими руками

Такой процесс заключается в смешении различных составляющих в определенных пропорциях. Основной такой смесью является серебрянка, в состав которой входит алюминиевая пудра, лак, олифа, «эпоксидка» и растворитель. Все это можно купить в обычном хозяйственном магазине. Соотношение металлической пудры и олифы («эпоксидки», лака) составляет 2:5. Алюминиевый порошок можно заменить на другой металлический, но не более, чем на 30% (например, может использоваться цинковая пудра). Такая краска может выступать заменой на тех местах, где нагрев минимальный (навесное оборудование, впускной коллектор, трубки, шланги и т. п.).

Остальная часть должна быть покрашена краской с высоким уровнем термостойкости, способной выдержать температуру до 400 градусов Цельсия. Наиболее жаропрочную краску (выше 1100 градусов Цельсия) используется для покраски выпускного коллектора.

Советы по затяжке и распространенные ошибки

1. Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
2. Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
3. При необходимости деталь нужно очистить от загрязнений.
4. Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
5. Отказ от использования динамометрического ключа чревата неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.

Покраска крышки клапанов

Обзаведясь всем необходимым, можно приступать непосредственно к покраске. Для упрощения процесса ниже приведена пошаговая инструкция.

Шаг 1. Снимите клапанную крышку. Для этого нужно отсоединить провода и выкрутить крепежные элементы.

Снятие клапанной крышки

Шаг 2. После снятия крышки неплохо было бы заменить все прокладки. Поэтому перед покраской снимите старые прокладки при помощи отвертки.

Демонтаж старых прокладок с крышки клапанов

Шаг 3. Очистьте крышку металлической щеткой, удалив тем самым всю скопившуюся грязь.

Очистка клапанной крышки

Шаг 4. Обработайте металлическую поверхность обезжиривателем.

Обезжиривание металлической поверхности

Шаг 5. Заткните все отверстия в клапанной крышке ветошью или бумагой.

Заглушка отверстий клапанной крышки

Шаг 6. Возьмите баллончик с высокотемпературной краской и нанесите на крышку в несколько тонких слоев. Между нанесением каждого слоя нужно подождать 10 минут.

Нанесение первого слоя высокотемпературной краски

Шаг 7. Всего нанесите 2-3 слоя краски.

Нанесение остальных слоев

Шаг 8. Обработайте напильником логотип на крышке после полного высыхания краски. В качестве альтернативы вы можете покрасить логотип другим цветом при помощи кисточки.

Очистка логотипа на крышке от краски

Шаг 9. Замените прокладки и поставьте клапанную крышку на место. Таким образом, немного потратившись на краску, вы сможете серьезно преобразить ваше подкапотное пространство.

Установка перекрашенной клапанной крышки на место

Шаг 10. Клапанная крышка готова! Можете наслаждаться результатом.

Крышка клапанов перекрашена

Что такое прокладка клапанной крышки?

Прокладка клапанной крышки (прокладка крышки ГБЦ) — уплотнительный элемент поршневых двигателей внутреннего сгорания с верхним расположением клапанов газораспределительного механизма; эластичная прокладка для герметизации объема, закрытого установленной на головке блока цилиндров крышкой головки блока цилиндров.

Прокладка крышки ГБЦ выполняет несколько функций:

• Обеспечение плотности монтажа крышки к головке;
• Герметизация объема, закрываемого крышкой, для предотвращения утечек масла;
• Защита деталей клапанного механизма и масла от загрязнений (от попадания грязи, пыли, отработавших газов и т.д).

Прокладка клапанной крышки не является критически важной для работы двигателя деталью — без нее силовой агрегат вполне будет функционировать. Однако она обеспечивает чистоту мотора, его пожаробезопасность (предотвращая утечки масла и попадание его на нагретые части — выпускной коллектор и другие) и удобство обслуживания

Кроме того, прокладка вносит вклад в сохранение чистоты и характеристик моторного масла. Поэтому при появлении утечек из-под крышки прокладку следует заменить, а, чтобы сделать верный выбор, следует разобраться в типах, особенностях и характеристиках этих деталей.

Пришлось мне как то раз лазить в двигатель и снимать головку по причине прогоревшего клапана. Тогда встал вопрос а как собственно затягивать ГБЦ по науке? В разных мануалах эта операция описывается двумя методами.

1. Затягивать в несколько заходов моментом до 10,5-12 кг/м.
2. Тянуть в несколько заходов до 8 кг а дальше 2 раза повернуть на 90 градусов.

Какой метод выбрать? Второй метод якобы выводит болты в режим упругой деформации, растягивая их как пружину, при этом момент уходит за 13 кг/м . Будучи в растянутом состоянии болты компенсируют последующую усадку прокладки и подтяжка болтов больше не требуется. Само собой отсюда вытекает что повторная затяжка старых болтов чревата выходом в зону пластичной деформации и последующем обрывом.

То что болты должны быть натянуты в принципе правильно, но как это проверить? Правильно! Моментом! Придя к такому выводу я решил тянуть чисто моментом, заодно посмотреть насколько был бы эффективен второй метод. Взял щелчковый ключ размеченный до 32 кг .Начал с плавной затяжки от 2 кг в несколько проходов добрался до 11 кг и тут началось самое интересное.

Каждый болт начал жить своей жизнью . 70% процентов болтов щелкали при проворачивании на один и тот же угол, остальные же для щелка требовали прокручивания более чем на 90 градусов. ГБЦ была перед этим отфрезерована а плоскость блока тщательно очищена шабером.

Отсюда выходило что реальное обжатие прокладки началось только после 11 кг и проходило в разных участках с разной интенсивностью. Если бы я воспользовался методом углов то получил бы разброс момента по всей плоскости и изгиб ГБЦ, что неминуемо привело бы к прогару прокладки. Почему прокладка обжимается с различной скоростью по всей площади?

Возможно это связано с конструктивными особенностями самой прокладки, возможно имеется искривление плоскости блока цилиндров. В любом случаи затягивать необходимо исключительно ориентируясь на момент на динамометрическом ключе, только так можно гарантировать плотное а главное равномерное прижатие плоскости ГБЦ к блоку. Каким моментом крутить? Я остановился на 13.5 кг, возможно многовато, зато хорошее прижатие гарантировано.

Цели и особенности покраски

Нередко к окрашиванию мотора прибегают те, кто хочет добиться внешнего преображения этой детали автомобиля

После нанесения краски все пространство под капотом будет выглядеть стильно, станет привлекать к себе внимание и смотреться более ухоженно. Большим плюсом проведенное окрашивание является при продаже машины — после него можно даже немного увеличить цену авто или продать его быстрее

Покрашенный двигатель — весьма популярная «изюминка» среди машин, которые участвуют в различных шоу. Кроме того, окраска мотора несет и практическую функцию. Она устраняет зарождающуюся коррозию и становится профилактикой ржавления металла в будущем, повышает срок службы агрегата.

Покраска двигателя имеет ряд особенностей. Она производится только после съема элемента, ведь в противном случае качественное нанесение краски будет невозможным. Перед окрашиванием желательно сделать капремонт мотора, чтобы сразу избавиться от имеющихся технических проблем. Для работы придется покупать специальные виды ЛКМ, краскопульт или валик, а также предварительно сделать тщательную подготовку поверхности.

Подготовка к покраске

Перед покраской предстоит один из сложных процессов – разборка двигателя, при котором достаются валы коробки передач, поршни, коленчатый вал и другие части, не нуждающиеся в постороннем вмешательстве.

Затем необходимо очистить двигатель от остатков масла, нагара и прилипшей пыли. Проще всего это сделать с помощью . Не забудьте, что все внутренние части должны быть хорошо закрыты. Попавший на поверхность песок нужно потом тщательно стряхнуть, а лучше продуть компрессором.

На заметку: по народному способу двигатель после разборки можно опустить в воду, добавить в нее стиральный порошок и прокипятить.

Также отличным способом будет использование специальных средств для очистки двигателя. Главное хорошо пройтись по всем изгибам и ребрам двигателя.

После промывки нужно удалить следы ржавчины (ели они есть). Сделать это можно с помощью абразивной бумаги Р400.

Подведем итоги

Как видно, решение покрасить двигатель позволяет не только значительно улучшить внешний вид силового агрегата и навесного оборудования, но и защитить ДВС от коррозии.

Также на окрашенных деталях меньше скапливается грязь, такой двигатель легче отмывать от потеков моторного масла и технических жидкостей, то есть процесс вынужденной или профилактической мойки двигателя максимально облегчен.

Форсирование двигателя. Плюсы и минусы доработки мотора без турбины. Главные способы форсирования: тюнинг ГБЦ, коленвал, степень сжатия, впуск и выпуск.

Как самому правильно сделать шумоизоляцию двигателя и моторного щита автомобиля. Материалы для обработки, устранение шумов и вибраций. Советы, рекомендации.

Утепление подкапотного пространства. Чем и как правильно утеплять двигатель и капот автомобиля перед зимой: материалы для утепления. Советы и рекомендации.

Как самостоятельно выбрать и установить защиту поддона картера двигателя. Выбор материалов изготовления, основные параметры, особенности установки защиты.

Что такое автоодеяло для двигателя: когда нужно и основные особенности. Как самому сделать автоодеяло, подобор материалов, изготовление. Полезные советы.

Особенности выбора автоодеяла для двигателя. Материалы изготовления утеплителя мотора: войлок или синтетика. Основные свойства и параметры, другие критерии.

Одного взгляда на моторный отсек достаточно, чтобы оценить чистоту и организацию подкапотного пространства, а заодно узнать отношение к автомобилю и даже считать информацию о чертах характера владельца машины. Опрятный вид скрытых под капотом узлов, систем и механизмов указывает на аккуратность, эстетический вкус, систематичную заботу водителя о своем автомобиле. Но прежде всего порядок в моторном отсеке – это гарантия бесперебойной работы двигателя, защищенного от засорения продуктами сгорания и дорожной пылью.

При открытии капота первое, что бросается в глаза, – закрывающая газораспределительный механизм клапанная крышка. Деталь двигателя внутреннего сгорания выполняет защитную функцию: обеспечивает герметизацию компонентов газораспределительного механизма. Крышка представляет собой фигурное изделие с отверстиями для клапанов, в некоторых марках авто здесь располагается горловина для заливки масла. Ранее производители автомобилей снабжали транспортные средства крышками, изготовленными из стали методом штамповки, теперь в ходу высокотехнологичные литые крышки из алюминия.

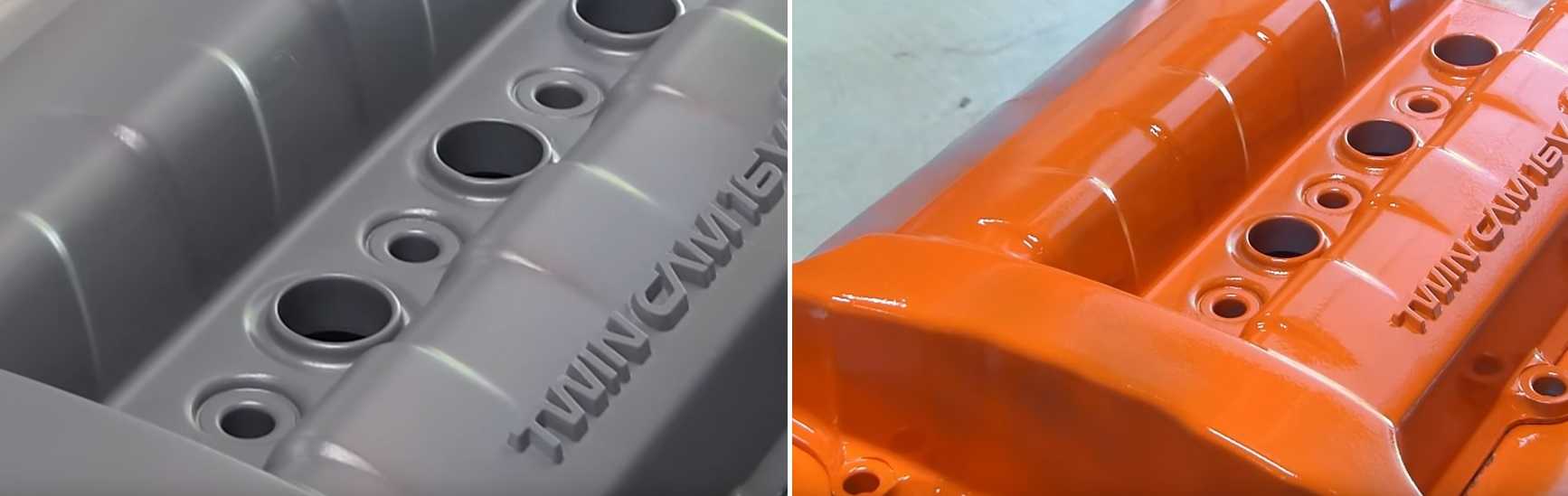

Порошковая покраска клапанной крышки – тюнинг и действенная защита

Очень часто владельцы автомобиля, которым надоел неприглядный вид замасленной старой крышки и они решили ее заменить новой, сталкиваются с характерными проблемами. Первая – сравнительно высокая цена, второй момент – найти крышку нужной конфигурации бывает достаточно сложно. С учетом обстоятельств наиболее правильное и экономично выгодное решение – порошковая покраска клапанной крышки в мастерской, оснащенной специальным оборудованием.

Мастера компании PolimerKras располагают необходимым инструментарием для выполнения высококачественной порошковой покраски клапанной крышки в специально организованных условиях. Клиенты на собственном опыте убеждаются в том, что восстановление, казалось бы, отслужившей крышки – это выгодно. Порошковая покраска клапанной крышки – надежный способ вернуть эстетическую привлекательность детали. Долговечность покрытия краски обусловлено прочностью полимерной краски, демонстрирующей стойкость при взаимодействии со смазочными материалами.

Специфика технологии порошковой покраски клапанной крышки

Опытные мастера предостерегают: покраска крышки в гаражных условиях таит угрозу повреждений, влекущих разгерметизацию крышки, что негативно сказывается на работе двигателя. Для окрашивания детали не подойдет обычная краска, здесь понадобится порошковая покраска клапанной крышки с выполнением полного цикла технических операций:

• пескоструйная очистка изделия от загрязнений;
• грунтовка;
• нанесение порошковой краски;
• полимеризация покрытия при высоких температурах в специальной камере;
• корректная установка клапанной крышки.

Если при каждом поднятии капота Вас огорчает потертый вид капотной крышки – не медлите, приезжайте к нам в мастерскую. Сотрудники компании PolimerKras очистят, покрасят в модный цвет и установят клапанную крышку оперативно, качественно и недорого.
