Воздухозаборник на капот своими руками, как правильно установить

Важные недостатки

Прежде чем решиться на подобный шаг, изучив объективные преимущества дополнительных воздухозаборников, не забудьте проанализировать их недостатки.

Здесь выделяют несколько основных минусов:

  • Ряд плохо продуманных конструкций ухудшают сопротивляемость машины встречному ветру, что негативно отражается на аэродинамике;
  • Нельзя использовать заборники без решеток. В противном случае через отверстия внутрь легко попадут камни, разный мусор и ряд других чудес с дороги, включая даже маленьких птичек. Пожелайте их, установите решетку;
  • Вероятность возникновения коррозии. Многие забывают про антикоррозийную обработку, либо делают ее неправильно. Ничего хорошего в ржавчине нет;
  • Воздухозаборник заставит фильтр работает интенсивнее. Потому загрязняться он будет в разы быстрее. Придется раньше проводить плановую замену.

Но окончательно решение принимать вам. Воздухозаборники действительно неплохо себя показывают. Но в основном на спортивных авто и машинах с мощными двигателями. Для серийных гражданских машин, где мощность мотора едва превышает 120-150 лошадиных сил, потребности в этом элементе нет.

Хотя всегда есть вариант использовать воздухозаборник сугубо в декоративных целях. Если вы делаете тюнинг, и хотите придать спортивный образ машине, заборник отлично поможет создать эффект мощного мотора под капотом.

Спасибо вам за внимание! Подписывайтесь, оставайтесь с нами и зовите к нам друзей!

(3 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Настоящий автомобилист очень бережно относится к своей машине. У такого хозяина авто находится в идеальном внешнем и техническом состоянии, независимо от года выпуска и пробега. Но приходит время, когда даже самый преданный своей машине человек начинает задумываться о том, что из года в год его автомобиль выглядит одинаково, ничего не меняется и наступает время для улучшения внешнего и внутреннего вида, то есть тюнинга.

Спортивные машины всегда задавали тон в автомобильной моде, прежде всего, своим агрессивным дизайном экстерьера. Выпуклые бампера, утонченный спойлер и, конечно же, воздухозаборник на капоте или крыше – это то, что сразу делает автомобиль заметнее, внушительнее, выделяет его из общего потока

В этой статье все внимание будет сосредоточено на изготовлении воздухозаборника самостоятельно

Отопитель

Не лишним будет узнать, как снимается весь блок отопителя на автомобилях UAZ Hunter. Это обязательная процедура в тех ситуациях, когда требуется снять и заменить радиатор печки. Чтобы добраться до печного радиатора, сначала придётся демонтировать отопительный блок. Задача не самая лёгкая, но решить её можно своими руками, не обращаясь за помощью к специалистам и не оплачивая услуги сотрудников автосервисов. В случае с UAZ Hunter для демонтажа всего печного блока потребуется только плоская отвёртка и ключ на 10.

  • Отключите клемму минус с аккумуляторной батареи вашего отечественного внедорожника, откиньте её в сторону;
  • Отключите колодку проводов от электромоторчика печки;
  • Демонтируйте шланги с правого и левого патрубка печки;
  • Обязательно слейте из системы охлаждения весь антифриз или тосол. Не стоит использовать обычную воду в дальнейшем, поскольку она быстро забивает радиатор. Придётся вскоре проводить такие же процедуры заново, покупая новый радиатор;
  • Ослабьте хомуты, которые крепят отводящий и подводящий шланг для жидкости охлаждения на радиатор, после чего снимите сами шланги с патрубков;
  • Через отверстие в кузове вашего автомобиля следует вывести шланг, предназначенный для слива воды;
  • На отопителе есть 2 гайки шпильки. Они располагаются с левой и правой стороны. Обе гайки нужно открутить;
  • Теперь отопительный блок можно вынимать со своего посадочного места.

Выполнив все необходимые манипуляции, зачистите посадочные гнёзда, поменяйте уплотнители, проверьте состояние проводов и контактов. Всё, что уже изношено и имеет признаки приближающейся поломки, лучше заменить сразу. Когда все ремонтно-восстановительные работы будут выполнены, двигайтесь в обратной последовательности, собирая узел.

Охлаждение мотора

Также стоит отметить, что воздушный обдув играет значительную роль в охлаждении самого двигателя. Воздухозаборник на капот, что был продуманно установлен может помочь охлаждать двигатели, которые установлены под капотом продольно. Очень хорошим примером может послужить автомобиль Нива 21214. Использование этого автомобиля на бездорожье с использованием пониженной передачи ведет к значительным температурным показателям под капотом, а медленное движение машины не может обеспечить достаточное поступление кислорода.

Воздухозаборник на капот — это то, что может существенно облегчить жизнь мотору Нивы и даже продлить срок его службы.

Очень интересной является система, которую разработали для раллийных автомобилей. Как известно, у обычных автомобилей воздух поступает в подкапотное пространство сквозь решетку радиатора холодным и далее уже нагревается. Предлагаемая технология предусматривает воздухозаборник на капот и специальное устройство, которое высасывает горячий кислород из полости над двигателем тем самым освобождая место для свежего и холодного. Использование такой системы рационально для автомобилей, двигатель которых используется при длительных безостановочных переездах.

Для чего на копоте нужен воздухозаборник?

Любому, даже менее опытному автовладельцу известно, что для нормальной работы двигателя, ему не обходимо большое количество воздуха. Если быть точнее, то от этого воздуха, камере сгорания необходим кислород, который хорошо поддерживает горение. Количество кислорода, который содержится в воздухе, напрямую зависит от температуры воздуха. В процессе работы двигателя, он нагревается, и количество кислорода в подкапотном пространстве заметно снижается. Соответственно, уменьшается и мощность, развиваемая двигателем, так как он не в состоянии обеспечить оптимальное сгорание топлива из-за малого содержания кислорода.

Исходя из вышесказанного, что если обеспечить наивысший приток холодного кислорода в подкапотное пространство, топливо будет сгорать намного лучше, а значит, увеличится и мощность, развиваемая мотором. Данный прирост мощность можно заметить только на высоких оборотах, когда двигатель работает под достаточно сильной нагрузкой.

Таким образом, воздухозаборник за счет своей особой формы обеспечивает бесперебойное прохождение кислорода в подкапотное пространство автомобиля и увеличивает мощность двигателя, что делает его не только элементом декора, но и частью тюнинга автомобиля.

Изготовить или купить

Как показывает практика, чаще всего воздухозаборник на капоте – лишь дополнение к заранее установленным кузовным обвесам, расширению арок и т.д. Поэтому подобрать аксессуар по вкусу среди готовых вариантов сложно, да и стоимость готового капота в нестандартном исполнении нельзя назвать гуманной.

Ранее мы рассматривали процесс изготовления капота из стекловолокна, где был упомянут метод матричного изготовления деталей из стекловолокна. Такой же способ подойдет для создания многоразовых матриц воздухозаборников на капот автомобиля. Ниже рассмотрим более простой способ изготовления, который лучше подходит для работы в домашних условиях.

Материалы

Для изготовления вам потребуются:

  • монтажная пена – наиболее простой способ наращивания объема. Если вы планируете изготовить тонкостенный воздухозаборник по типу тех, что устанавливаются на капот Subaru Impreza WRX STI, то пену можно использовать для изготовления заготовки, на которую впоследствии будет накладываться стекловолокно. В таком случае вам еще потребуется тонкая пленка, которая будет укладываться на матрицу из пены, чтобы потом после засыхания смолы без труда отделить воздухозаборник от формы;
  • стекломат. Основное отличие стекловолоконной ткани в размерах нарезки, а также плотности. Изначальная форма воздухозаборнику придается более грубым материалом с поверхностной массой 150 г/м2, затем можно использовать стеклоткань 300 г/м2 и 600 г/м2, так как такой материал гораздо проще в обработке;
  • полиэфирная смола и отвердитель, которые часто продаются комплектом. Некоторые мастера изготавливают детали из стеклопластика при помощи эпоксидной смолы, так что такой вариант также возможен;
  • наждачная бумага различных градаций (Р80 – для шлифовки стеклоткани, Р80, Р120, Р240 для обработки шпаклевки, Р320 – для грубой шлифовки грунтовки, Р600 – для финишной обработки поверхности под покраску). Также не обойтись без шлифовального бруска;
  • кисточка для пропитывания стеклоткани эпоксидным клеем;
  • емкость для приготовления смолы, перчатки. Если работа проводится не на открытом воздухе либо в хорошо проветриваемом помещении, то необходимо использовать респиратор;
  • скульптурный пластилин, которым удобно формировать сложные изгибы и закругления;
  • шпаклевка. Поскольку капот является достаточно термонагруженным элементов, для базового выравнивания поверхности используйте стекловолоконную шпаклевку, далее можно работать универсальной шпаклевкой;
  • обезжиреватель.

Вопрос самостоятельной покраски воздухозаборника в цвет капота в данном случае рассматривать не будем, так как об этом уже было достаточно сказано в разделе Покраска.

Изготовление своими руками

Заборник воздуха изготавливается отдельно от капота, так как иначе у вас попросту не будет возможности должным образом обработать внутреннюю полость, установить сетку. Как сделать воздухозаборник на капот:

  • потребуется подставка, на которую будет накладываться слои монтажной пены;
  • после высыхания обрежьте пену канцелярским ножом по форме, которая будет нижней полостью воздухозабрника;
  • обмотайте форму пленкой;
  • равномерно накладывайте листы стеклоткани с перекрытием 1,5-2 см, обильно промачивая полиэфирной смолой каждый слой. Между слоями обязательна сушка. Чтобы поверхность впоследствии получилась более ровной, после высыхания смолы горбы, перекрытия листов лучше немного сошлифовывать. Старайтесь делать места перекрытия стеклоткани в разных местах;
  • после высыхания последнего слоя стеклоткани можно начинать грубую шлифовку;
  • перед шпаклеванием форму можно подправить техническим пластилином;
  • не следует ожидать, что вам удастся зашпаклевать и вывести под грунт деталь с первого или даже второго раза;
  • для грунтовки и покраски своими руками необходим специальный инструмент и понимание процесса, поэтому грунтовку и покраску лучше доверить профессионалам. Но если к качеству покрытия особых требований нет, то воздухозаборник можно покрыть акриловым грунтом из баллончика, а затем покрасить аэрозольной краской.

Еще на этапе изготовления формы предусмотрите полость, в которую можно будет вкрутить саморез для крепления сетки. Но поступить можно куда проще – приклеить сеточку эпоксидным клеем.

Шумоизоляция «Нивы» своими руками

Для начала, потребуется подготовить подходящий материал. Не стоит гнаться за дешевизной ватина или линолеума. Качественные характеристики у них низкие, а токсичность прямо зашкаливает.

Лучше обратить внимание на следующие компоненты:

  1. Специальный поглотитель вибрации, имеющий пластичную структуру, которая трансформирует колебательную энергию в тепло. Подобные материалы изготавливаются на основе битума (не нужно путать со строительным аналогом).
  2. Виброотражатель – «отзеркаливает» все шумы в обратном направлении. Если не планируется монтаж качественной акустики, этот компонент подходит оптимально.
  3. Шумопоглотитель – аналог отражателя, устанавливается вместо него, если предусматривается в салоне оформление хорошей акустики. В качестве этого материала используется войлок.
  4. Деколин, виек, маделин – компоненты, отвечающие за отделку дверей, декоративное оформление, поглощение скрипов от трения.

На этой стадии работ также придерживаются определенной последовательности:

  1. Снимают все ручки, панели и обшивку.
  2. Поверхность обезжиривают через технологические гнезда. Для безопасности следует надеть перчатки.
  3. Противовибрационный материал заводят через те же отверстия, прокатывают его валиком или рукояткой отвертки (в труднодоступных местах).
  4. После проклейки проводят контрольную проверку функционирования тросиков стеклоподъемников и тяг рукояток.
  5. Заделывают технологические отверстия (хорошо подойдет фольгированный материал типа «Виек»).
  6. Сверху наклеивают шумовой поглотитель сплошным куском, желательно таким же образом обработать обшивку изнутри.
  7. Края дверей в месте соприкосновения с обшивкой проклеивают «Маделином», что позволит устранить большинство скрипов.
  8. На последнем этапе прикручивают обшивку и ставят рукоятки.

А еще интересно: ВАЗ 21213 раздатка устройство, схема, центровка, снятие раздатки

Куда устанавливать

Купить и установить дополнительный воздухозаборник можно на любой автомобиль

Тут важно понимать, что все машины уже заранее предусматривают наличие входных путей для прохождения воздуха с его дальнейшим попаданием на двигатель и внутрь мотора для создания топливовоздушной смеси

Потому ставят сугубо вспомогательные элементы. Их можно встретить на таких автомобилях как:

  • УАЗ Патриот;
  • Газель;
  • ВАЗ 2107;
  • Нива 2121;
  • Нива 21214;
  • Субару Импреза;
  • Мазда 6;
  • Хендай Купе;
  • Хонда Аккорд;
  • Митсубиси Лансер и пр.

В некоторых авто уже заранее есть специальные окна с решетками на капоте, через которые поступает воздух для дальнейшего перехода в систему отопления.

Есть ряд фирм, которые изготавливают воздухозаборники под имеющиеся окна или под конкретные модели разных марок автомобилей. Крепят их даже двусторонним скотчем. Хотя это уже какая-то халтура. Подобную конструкцию следует качественно закрепить.

Но подобные воздухозаборники будут малоэффективными, поскольку окна около лобового стекла для воздухозаборников находятся далеко от двигателя. Потому основная масса воздуха начнет перегреваться или идти сразу в отопитель. Толку для двигателя не будет. Специалисты рекомендуют с целью повышения эффективности работы силовой установки ставит заборники воздуха непосредственно посередине капота.

Такое положение считается оптимальным, поскольку потоки воздуха будут идти напрямую на двигатель, а потому они не успеют прогреться до температуры, равной температуре мотора. Дополнительно улучшается внешнее охлаждение силовой установки, что в жаркую погоду крайне актуально.

Есть другой вариант реализации. А именно поставить воздухозаборник в центре, и дополнительно его патрубками. Они будут идти сразу на воздушный фильтр. Только учтите, что на спортивные авто такой вариант не подходит. Здесь лучше поставить воздухозаборник непосредственно над фильтром. Придерживаться строго заданной симметрии нет необходимости.

Самостоятельная установка

Для большей эффективности работы мотора и лучшего охлаждения воздухозаборники действительно служат неплохим решением. Купить его несложно, да и цена для современных авто адекватная. Некоторые предпочитают сделать конструкцию своими руками. Но как по мне, лучше сразу приобрести универсальный готовый элемент, либо же найти вариант конкретно под вашу модель. Так даже предпочтительнее.

Процедура установки выглядит примерно следующим образом:


Выхлопная система: конструкция и тюнинг

  • Определите место, куда будет монтироваться воздухозаборник;
  • Начертите линии в соответствии с размерами элемента для притока воздуха;
  • Оптимально будет предварительно снять с машины капот, убрать изоляцию с внутренней стороны. Вырезать прямо на машине не советую;
  • По разметке вырежьте необходимый отрез болгаркой. Будьте аккуратными, режьте предельно ровно;
  • Края обработайте наждачкой, чтобы удалить заусенцы. Нанесите антикоррозийный состав и слой краски. Это предотвратить ржавчину;
  • Теперь приложите воздухозаборник, выровняйте его по всем краям;
  • Крепление может осуществляться на клей, двухсторонний скотч, болты и прочие варианты крепежей. Выбирайте более надежный;
  • Способ крепления во многом зависит от самой конструкции воздухозаборника;
  • Установите элемент, верните все на свои места;
  • Сделайте несколько фото и похвастайтесь друзьям.

Будет у вас металлический или пластиковый заборник, решайте сами. Пластиковые дешевле и проще в эксплуатации. Металлические тяжелее, но надежнее и долговечнее. Некоторые даже используют плотный пенопласт. Но это уже не наш вариант. Давайте делать на совесть.

Воздухозаборник из металла

По мнению специалистов, лучше использовать металл для создания воздухозаборника, а сам процесс сборки и монтажа осуществляется в следующей последовательности:

  • какой по размерам должен получиться готовый элемент, желательно уточнить по схеме, просмотреть которую можно на интернет-ресурсе;
  • определившись с размером, следует вырезать металлическую основу с капота авто;
  • основе аккуратно придается нужная форма и размер согласно ранее изученной схеме;
  • элемент устанавливается на капот, торцевые части фиксируются к основе при помощи сварочного оборудования. Для надежного соединения рекомендуется использовать ранее подготовленные металлические уголки, соответствующего размера;
  • далее нужно будет тщательно зашпаклевать новый элемент и покрасить. При необходимости произвести аналогичные действия и с капотом авто.

После того как краска полностью высохнет, не лишним будет позаботиться об установке решетки. Дополнительный элемент выступит в роли воздушного фильтра для нового воздухозаборника

Наличие решетки очень важно, ведь данный элемент поможет продлить работу основного автомобильного агрегата, оберегая его:

  • от проникновения сора по капот авто;
  • от попадания внутрь двигателя мошкары и других мелких насекомых;
  • от частичек грязи и пыли, которые могут нарушить функциональность двигателя.

При выборе решетки обязательно нужно брать к вниманию размер готового воздухозаборника. Так как всю пыль решетка удержать не сможет, владельцам авто следует больше внимания уделять состоянию воздушных фильтров, чтобы иметь возможность вовремя их заменить.

Установка металлического воздухозаборника на капот авто довольно проста. Если какой-то этап все же будет непонятным, на интернет-ресурсе можно просмотреть обучающее видео, которое проводят специалисты своего дела.

Изготовления воздухозаборника (вентиляционных отверстий) на капоте автомобиля своими руками

Прежде всего, необходим оснять капот с машины. Дорабатывать капот на самом автомобиле будет невозможно, так как потребуется механическая обработка, сварка, шпатлевка, грунтовка, покраска и лишь потом можно будет поставить капот на место, но обо всем по порядку. Итак, снимаем капот.

Далее в вашей голове уже должны быть кое-какие мысли, как же будет выглядеть капот после доработки. В каких местах и какого размера вы планируете сделать скосы, уклоны, для того, чтобы реализовать уже намеченную систему воздухозаборников и вентиляционных отверстий. Размечаем на капоте места, где потребуется запланированная нами доработка. В нашем случае разметка произведена с помощью малярного скотча.

Теперь начинаем аккуратно резать капот. Повторимся, что прорезать капот нужно аккуратно, так как если сделать ошибку, прорезать не там или не так, то исправлять ее будет проблематично и долго. Конечно не забываем о технике безопасности, очки, защитный кожух на болгарке, перчатки, отсутствие по близости легковоспламеняющихся материалов и жидкостей и т.д.

Любой капот имеет на обратной стороне ребра жесткости. Не стоит их прорезать, так как в этом случае капот сильно потеряет от своей предыдущей прочности. В итоге, вам придется восстанавливать все то, что вы уже успели порезать.

То есть прорезаем только поверхность капота, ребра жесткости остаются на месте.

Отгибаем поверхность будущего воздухозаборника относительно прежней поверхности капота. Для того, чтобы линия гиба получилось ровной, необходимо пропилить ее болгаркой, но не на всю толщину металла, то есть не до конца.

Аналогично выполняем процедуры и для других элементов размеченных на капоте.

Еще один вид того, что получилось на текущий момент.

Теперь промеряем и рассчитываем какие боковые стенки нужны для наших воздухозаборников и отверстий и размечаем их на металле аналогичном по свойствам нашему капоту. Так для боковых стенок может быть использован тонкий листовой металл или просто элементы кузова, которые уже никуда и никому не пригодятся, за исключением как только на заплатки.

Примеряем боковые стенки по месту, подгоняем если это требуется.

Производим сварочные работы. Делать это лучше полуавтоматом, то есть варить проволокой в среде защитного газа. Кроме того, делать это лучше человеку с опытом, так как часть сварки будет на лицевых местах, а значит потребуется аккуратность шва и его должная прочность.

Для вставок в отверстия и воздухозаборники используем декоративную решетку.

После ее установки окончательно красим капот. Покрываем лаком.

В итоге, устанавливаем «готовое изделие» на машину. Теперь мы имеем капот с воздухозаборниками, которые были сделаны своими руками. Конечно для многих может показаться что внешний вид стал лучше, а значит и все просто отлично, но за изменением внешнего вида скрыто и изменение функциональности капота. Так, подобные воздухозаборники стоит рассматривать только как декоративные элементы. При этом в большинстве случае стоит подумать о каких-то сливах, стоках, которые будут обеспечивать отвод влаги, пыли из подкапотного пространства. Ведь через воздухозаборники будет попадать снег, дождь, да просто вода из луж, которая раньше просто успешно стекала по нему. Также не надо забывать об эксплуатации машины в зимний период, когда для сохранения теплового режима двигателя возможно потребуются дополнительные заглушки, поддерживающий оптимальный температурный режим. В общем, как всегда, так и в этом частном случае, не являющемся исключением, недостатки становятся продолжением достоинств. Тем не менее, выбор о такой доработке капота это лишь ваше личное дело. Мы лишь старались быть объективными.

Еще один вид того же капота с воздухозаборником сделанными своими руками.

Еще один возможный вариант исполнения. (другой капот)

Установка воздухосборника на капот позволяет вам улучшить внешний вид автомобиля. Такая деталь придает ему спортивный вид и радует глаз своему владельцу. Однако, воздухозаборник имеет и другое, более функциональное назначение. Постараемся узнать, что это, как установить воздухозаборник на капот и как сделать такую деталь своими руками?

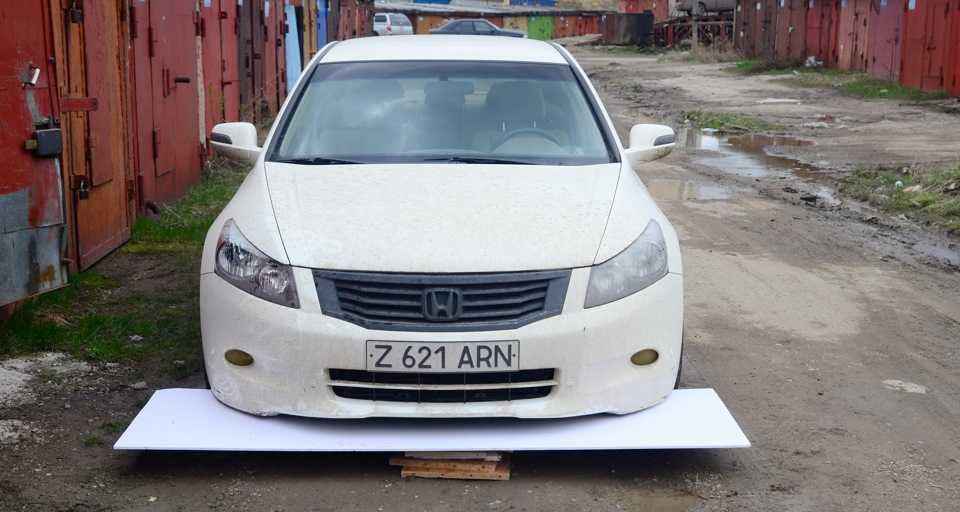

Установка

Чтобы улучшить и усовершенствовать свой автомобиль, вполне допускается самостоятельный монтаж сплиттера. Для этого потребуется уверенная рука, набор инструментов и расходных материалов, а также сам элемент аэродинамики.

Процесс установки состоит из нескольких последовательных этапов:

  • Первым делом необходимо приобрести подходящий элемент для своего автомобиля. Обязательно сделайте примерку детали.
  • Убедитесь, что всё чётко подогнано по размеру и уровню. Удостоверьтесь в плотном прилегании губы, отсутствии перекосов и зазоров.
  • Тщательно очистите бампер машины от загрязнений, выполните обезжиривание. Подойдёт обычный мыльный раствор.
  • Рекомендуется также снять заводской лак с бампера, что обеспечит лучшее соединение деталей между собой. Лак удаляется только на месте стыка.
  • Используя герметик без праймера, нанесите аккуратно линию соединения деталей. Очень удобный материал для подобных задач.
  • Нанесите на склеиваемые поверхности грунтовку, а затем праймер.
  • На аэродинамическую деталь наносится слой герметика. Излишки следует убрать шпателем или тряпками. Не нужно остатки пытаться втереть в пустоты.
  • Бампер и сплиттер плотно прижимают друг к другу, и оставляют примерно на 20 минут. В нижней части край юбки можно зафиксировать парой саморезов, а вверху с помощью скотча. На полное схватывание нужно около 24 часов.
  • При образовании швов используется силиконовый прозрачный герметик.

Завершив установку одного сплиттера, по аналогии устанавливайте второй.

Работать следует в условиях без сквозняка, в сухую погоду и при температуре около 20 градусов Цельсия.

Если не уверены в собственных силах, для установки можете обратиться в проверенное тюнинг ателье. Но это обойдётся значительно дороже самостоятельного монтажа.
