Как устранить проблему?
Если подтекает устройство, то единственным вариантом решения неисправности будет замена сальников.
Что необходимо для работы?
Набор инструментов может отличаться в зависимости от конкретной модели авто. Обычно для выполнения ремонтных работ требуются гаечные ключи, сам сальник, ветошь и две отвертки — с крестовым и плоским наконечником.
Замена переднего сальника
Смена передней детали осуществляется так:
- Сначала производится демонтаж блока шкивов. Для снятия используйте сервисную книжку к автомобилю.
- Отсоедините пластиковую накладку с ремня газораспределительного механизма.
- Демонтируйте сам ремешок.
- Выполните снятие приводного шкива, используя для этого необходимые ключи.
- Получив доступ к детали, снимите ее и выполните смену. Дальнейшую сборку выполните в обратном порядке.
Замена заднего сальника
Процесс смены устройства выполняется так:
- Выполните снятие трансмиссии. Процесс демонтажа отличается в зависимости от конкретного авто. Для снятия прочитайте сервисную книжку к автомобилю.
- Используя отвертку, извлеките из посадочного места вышедший из строя сальник. Для демонтажа можно использовать и нож, но будьте аккуратны с рабочей поверхностью коленчатого вала.
- После снятия выполните очистку коленвала. Для этого используйте сухую ветошь. Применение наждачной бумаги для очистки поверхности коленчатого вала при замене сальника не допускается. Это приведет к ускоренному износу и выходу из строя механизма.
- Выполните установку новой детали.
- Поставьте на место трансмиссию. Убедитесь в отсутствии подтеков.
Подробнее о замене устройства без демонтажа трансмиссии вы можете узнать из видео, снятого каналом Бомбеж TV.
Промывка двигателя
Чтобы удалить загрязнения из системы смазки, следует выполнить очистку силового агрегата.
Для этого сделайте следующее:
- Слейте старый расходный материал из системы в ведро или тазик.
- Залейте промывочное масло в мотор.
- Заведите двигатель, дайте ему поработать.
- Слейте промывочную жидкость.
- Замените масляный фильтр.
- Залейте новую смазку.
Что делать, если течет после того, как поменял?
Если после того как заменил деталь, она все равно продолжает подтекать, причина может заключаться либо в неправильной установке сальника, либо в его непригодности.
Есть два варианта решения проблемы:
- Если поменял сальник неправильно, то деталь следует демонтировать и установить заново.
- При низком качестве устройства верните его в магазин и купите работоспособный сальник.
Загрузка …
Причины
По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

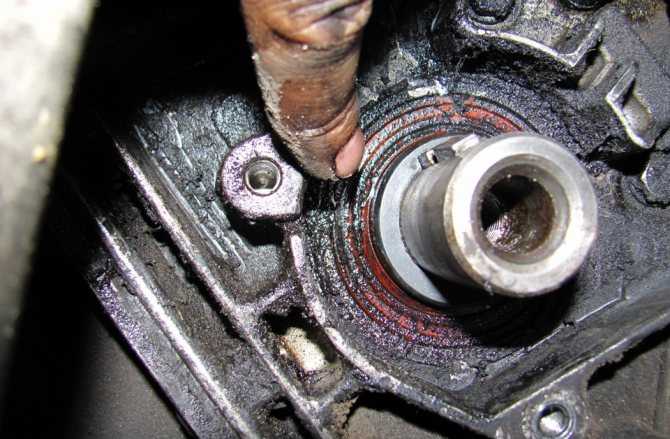

Течь масла из под переднего СКВ
Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:
- Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
- Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

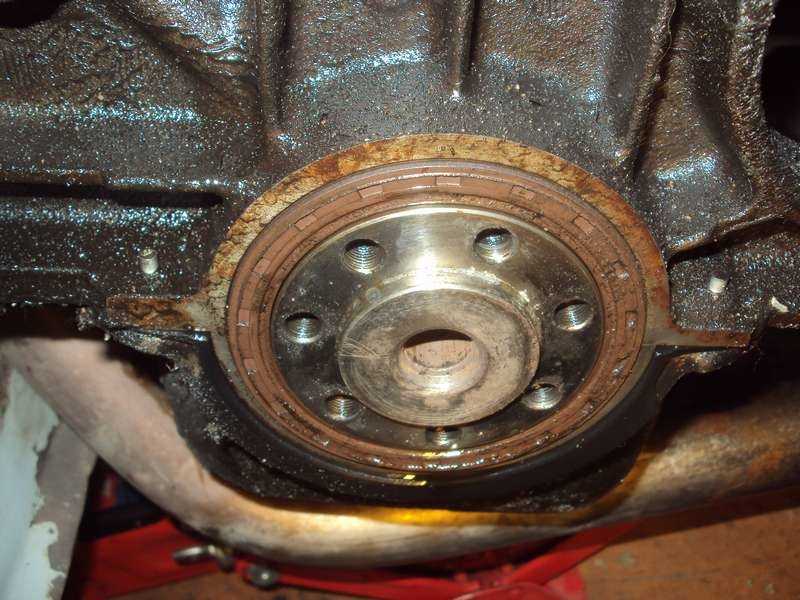

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.
Загрузка …
Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:
- Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
- Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
- Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
- Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
- Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
- Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.
Двигатель автомобиля в разборе
Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:
- Victor Reinz;
- Elring;
- Goetze.
Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.
Течет сальник коленвала — решение проблемы
Как я уже говорил, проблема течи решается довольно тривиально — замена прохудившейся детали на новую. Однако, чтобы не «наступить на те же грабли» снова, следует учитывать ряд нюансов.
Прежде всего не доверяйте покупку сальника никому, так как нередко на СТО в бумагах указывают одно, а ставят другое. Необходимо купить сальник коленвала самостоятельно, при этому следует уточнить у производителя или в тех. документации номер или код детали. Заказывать запчасть необходимо у оф. представителя той или иной компании или на сайте, который сотрудничает с производителем вашего авто и имеет все необходимые разрешения.
При покупке распечатайте деталь, проверьте ее на предмет повреждений и брака, в случае каких-либо несоответствий откажитесь от покупки и уже тем более от установки такой детали.
Что делать?
Разобравшись с причинами и следствиями подобной неисправности, следует задаться вопросом, что делать с этим. Тут все просто, вам потребуется устранить эту неисправность. Делается это одним способом – заменой детали.
При покупке следите за качеством сальника. Лучше приобретать детали, произведенные известными марками. Также оптимально будет покупать комплектующие в крупных автомагазинах. В таком случае будет значительно меньше рисков покупки контрафакта. Также смотрите на качество детали, она не должна иметь повреждений. Их наличие говорит о браке, такую запчасть на автомобиль лучше не ставить.
Замена сальника коленвала шеви нива
Замена переднего сальника коленчатого вала Нива Шевроле
Работу проводим на смотровой канаве или эстакаде.
Снимаем брызговики моторного отсека (см. «Снятие брызговиков моторного отсека», с. 317). Снимаем радиатор системы охлаждения (см. «Снятие радиатора», с. 162).
Снизу автомобиля накидным ключом «на 13» отворачиваем два болта крепления распорки рамки радиатора к нижней поперечине рамки.
После снятия распорки рамки радиатора удобно демонтировать приводные ремни вспомогательных агрегатов.
Чтобы не повредить, снимаем датчик положения коленчатого вала (см. «Снятие датчика положения коленчатого вала», с. 140). Снимаем ремень привода вспомогательных агрегатов (см. «Проверка состояния и замена ремня привода вспомогательных агрегатов», с. 41) и на автомобиле с кондиционером — ремень привода компрессора кондиционера (см. «Проверка состояния и замена ремня привода компрессора кондиционера», с. 42).
Включив пятую передачу в коробке передач и затормозив автомобиль стояночным тормозом, головкой «на 38» отворачиваем гайку крепления шкива привода вспомогательных агрегатов. На автомобиле с кондиционером отворачиваем. .гайку крепления шкивов привода компрессора кондиционера и
.и запрессовываем сальник в крышку инструментальной головкой подходящего размера (или отрезком трубы).
При необходимости замены шкива привода вспомогательных агрегатов или шкива привода компрессора кондиционера шкивы необходимо отделить друг о друга. Для этого располагаем шкив привода вспомогательных агрегатов в тисках, как показано на фото.
. запрессовываем шкив привода компрессора кондиционера в шкив привода вспомогательных агрегатов.
Дальнейшую сборку проводим в обратной последовательности.
Сальниковое уплотнение коленвала автомобиля Нива представляет собой элемент, герметизирующий зазоры между деталями и предотвращающий течи масла. Со временем его рабочая поверхность теряет эластичность, нарушая герметизацию. В результате требуется немедленный ремонт в виде замены сальника, иначе с автомобилем могут возникнуть серьёзные проблемы.
Неисправность переднего сальника часто приводит к повреждению ремня ГРМ. А через протекающее заднее сальниковое устройство коленвала смазка может попасть на диск сцепления, отрицательно влияя на его фрикционные свойства. При этом также повышается расход горючего и снижается производительность транспортного средства. Менять сальник на Ниве рекомендуется:
- через 100 тыс. км пройденного машиной расстояния; если автомобиль давно не использовался, и уплотнение затвердело; при покупке некачественного сальника, вышедшего из строя намного раньше положенного срока.
Что делать
Замена сальника – это комплекс мероприятий, проводить которые необходимо в гараже с ямой, эстакадой или подъемником. Процесс замены имеет некоторые нюансы, в зависимости от модели ТС и устройства двигателя. Однако существует общий порядок действий.
Замена переднего сальника
В зависимости от модели двигателя, передний сальник установлен в крышке блока цилиндров или корпусе масляного насоса. Такое расположение позволяет провести замену без демонтажа несущей детали. Однако лучше сделать все по инструкции:
- Ослабьте и снимите ремень привода генератора и ГРМ.
- Открутите гайку шкива, снимите его с вала.
- Открутите болты и гайки крышки картера с сальником. В моторах с поперечным расположением нужно демонтировать корпус масляного насоса.
- Выньте старый сальник из крышки картера или корпуса масляного насоса.
- Запрессуйте новую деталь. Выполняйте действие посредством молотка и оправки, в виде накидной головки, которая на 1.5-2 мм меньше внешнего диаметра сальника. Пружина, расположенная вдоль кромки сальника, должна смотреть в двигатель!
- Обработайте рабочую кромку сальника чистым маслом.
- Установите насос или крышку картера на место.
- Ориентируясь по меткам, вставьте на место шкивы.
- Установите ремень ГРМ и натяните его роликовым механизмом.
- Смажьте внутреннюю часть сальника и конец вала.
ВАЖНО
Перед запрессовкой нового сальника посадочное место следует тщательно, но максимально осторожно очистить от загрязнений. Использовать абразивные пасты или наждачную бумагу нельзя, поскольку это повредит металл и может потребовать замены всего коленвала!
Использовать абразивные пасты или наждачную бумагу нельзя, поскольку это повредит металл и может потребовать замены всего коленвала!
Как заменить задний сальник
Процесс замены заднего сальника более сложный и трудоемкий, поскольку нужно будет разобрать карданный вал, снять коробку передач и кожух сцепления. Последовательность действий следующая:
- Снимите карданный вал, а затем КПП.
- Снимите корзину сцепления и демонтируйте все его части.
- Открутите болты, снимите маховик и защитный кожух за ним.
- Снимите крышку-держатель сальника.
- Выньте старый сальник.
- Очистите гнездо и запрессуйте в него новую деталь, предварительно смазав рабочую кромку маслом. Одновременно замените прокладки под крышкой-держателем.
- Смажьте внутреннюю поверхность сальника машинным маслом.
Во время установки стоит уделить особое внимание тому, чтобы ПСКВ или ЗСКВ занял правильное положение. Внутренняя сторона детали часто подгибается, и новый сальник начинает подтекать сразу после замены
После замены сальников двигатель и подкапотное пространство рекомендуется помыть.
ВНИМАНИЕ. Если в процессе установки новый сальник загнулся, повторно запрессовывать его в гнездо нельзя
Даже небольшой загиб приведет к неплотному прилеганию детали, и через небольшой промежуток времени течь возобновится.
При обнаружении течи одного из сальников целесообразно одновременно поменять и второй, не дожидаясь его выхода из строя. Своевременная диагностика и замена деталей предотвратит сбои в работе двигателя и поможет поддерживать его в чистоте. Для профилактики течи сальников стоит использовать моторное масло высокого качества и заливать его по уровню.Также не стоит экономить на деталях: лучше приобрести качественные, оригинальные сальники, которые гарантированно прослужат более 100 тыс. км. пробега автомобиля.
Источник
Что делать в таких случаях?
Как сказано выше, одной из вероятных проблем может быть некорректная установка элемента. В частности если внутренняя сторона резинки загнута, то именно через нее может и протекать жидкость. Таким образом, элемент нужно только менять, несмотря на то, что он относительно новый.
Замена заднего сальника
Произвести демонтаж коробки переключения скоростей (воспользуйтесь для этого мануалом по эксплуатации вашего транспортного средства).
Затем возьмите отвертку или любой другой предмет с острым наконечником, подойдет и обычный нож. Демонтируйте вышедший из строя сальник. При этом будьте осторожны с рабочей поверхностью.
Очистите поверхность коленчатого вала
Обратите внимание, делать это можно только ветошью. Некоторые «умельцы» очищают коленвал наждачной бумагой
Этого делать ни в коем случае нельзя, поскольку так коленчатый вал быстрее выйдет из строя.
Установите новый сальник на место старого.
Произведите монтаж коробки передач.
Замена переднего сальника
- Демонтируйте блок шкивов согласно инструкции по эксплуатации авто.
- Затем вам нужно будет снять кожух с зубчатого ремня ГРМ.
- Сделав это, снимите сам резиновый ремень.
- После этого демонтируйте приводной зубчатый шкив.
- Только после этого вы увидите сальник: его нужно заменить. Не забывайте о правильной установке элемента .
- Заменив его, соберите все в обратной последовательности.
Эксплуатация качественного моторного масла
Использование качественной смазывающей жидкости — это первое, что нужно сделать после того, как вы удалили вышедший из строя сальник. Также нужно будет промыть сам ДВС авто:
- Под днищем транспортного средства найдите пробку для слива моторного масла.
- Слейте отработанную жидкость для ДВС в тару.
- Закрутите сливную пробку, откройте капот и открутите крышку заливной горловины.
- Залейте в двигатель промывочную жидкость.
- Закрутите крышку заливной горловины и запустите двигатель: вам следует проехать на нем как минимум 10 километров. Чем больше — тем лучше, поскольку промывка должна полностью пройти по всей системе и максимально прочистить ее компоненты от отложений и нагара.
- После этого слейте отработанную промывку и залейте новое моторное масло. Не забудьте поменять фильтр.
Если проблема течь расходного материала из-под сальника коленвала заключалась именно в эксплуатации некачественного масла, то с его заменой проблема должна устраниться.
Последствия протечки
Разберем последствия, которые могут возникнуть в результате эксплуатации авто с потекшим сальником. Подробнее о протечке устройства узнаете из ролика канала Небитанекрашена.
Можно ли ездить?
Кроме необходимости постоянного добавления моторной жидкости, водитель может столкнуться с серьезными проблемами. Силовой агрегат начнет засоряться, что приведет к его дальнейшей промывке, ведь к маслу будет прилипать грязь. Недостаток смазочного вещества в системе станет причиной поломки агрегата, а также основных механизмов мотора в целом. Оборвется ремень ГРМ, а это может привести к повреждению клапанов. В конечном счете потребуется капитальный ремонт агрегата. При протекании заднего сальника могут возникнуть неисправности в работе коробки передач. Иногда проблема приводит к появлению неполадок в работе электрического оборудования либо контроллеров и датчиков. Скопление пыли на устройствах негативно влияет на их функциональность.
Течь из-под переднего сальника
Неважно, почему течет сальник коленвала. При появлении первых симптомов неисправность надо устранять
Это чревато такими последствиями:
- обрыв ремешка ГРМ;
- повреждение клапанов, из-за чего потребуется их менять и выполнять притирку;
- необходимость шлифовки поверхности ГБЦ;
- повреждение прокладки головки блока;
- утечка масла и охлаждающей жидкости, что приведет к необходимости их покупки и добавления;
- ремонт головки блока потребует замены болтов, фиксирующих устройство;
- повреждение поршней;
- необходимость замены прокладки поддона, поскольку потребуется смена рабочей жидкости;
- изгиб и повреждение поршневых колец.
Протечка заднего сальника
Подробнее о причинах и последствиях протечки устройства можете узнать из ролика, снятого пользователем Саня Автослесарь.
Если произошло повреждение задней детали, то для устранения неполадок обычно приходится демонтировать трансмиссию, механизм сцепления с валом, а также маховик. Все зависит от конструктивных особенностей конкретной модели авто, но в большинстве случаев демонтаж этих агрегатов и узлов необходим. Это потребуется сделать для того, чтобы получить доступ к детали. Из-за утечки смазочного вещества может заливать само сцепление, из-за чего узел потеряет фрикционные свойства.
Это приведет к:
- потере мощности двигателя авто;
- повышению расхода потребляемого горючего, поскольку водителю придется сильнее жать на педаль газа для обеспечения стандартной мощности ДВС;
- необходимости добавления смазки в мотор.
Разновидности зависимых подвесок
Зависимая подвеска бывает двух видов: подвеска на продольных рессорах и подвеска с направляющими рычагами.

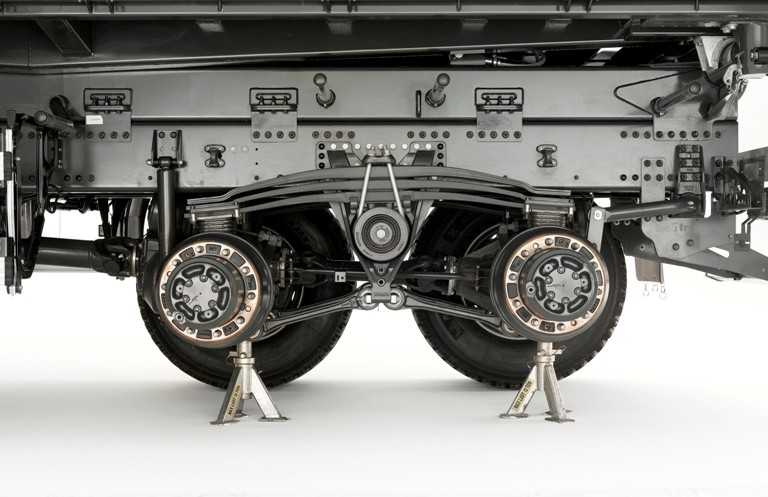

Подвеска на продольных рессорах
Шасси состоит из жесткой балки (моста), которая подвешивается на двух продольных рессорах. Рессора представляет собой упругий элемент подвески, состоящий из скрепленных металлических листов. Мост и рессоры соединяются с помощью специальных хомутов. В данном типе подвески рессора также выполняет роль направляющего устройства, то есть обеспечивает заданное перемещение колеса относительно кузова. Несмотря на то, что зависимая рессорная подвеска известна достаточно давно, она не потеряла свою актуальность и по сей день успешно применяется на современных автомобилях.
Подвеска с направляющими рычагами
Зависимая подвеска данного типа дополнительно состоит из четырех диагональных или трех-четырех продольных штанг (рычагов) и одной поперечной штанги, называемой “тягой Панара”. Каждый рычаг при этом крепится к кузову автомобиля и к жесткой балке. Эти вспомогательные элементы призваны препятствовать боковому и продольному перемещению оси. Присутствует также демпфирующее устройство () и упругие элементы, роль которых в этом типе зависимой подвески выполняют пружины. Подвеска с направляющими рычагами активно используется на современных автомобилях.
Балансирная подвеска
Балансирная подвеска
Отдельно стоит упомянуть балансирную подвеску – разновидность зависимой подвески, имеющей продольную связь между колесами. В ней колеса, находящиеся на одной стороне автомобиля, соединены продольными реактивными штангами и многолистовой рессорой. Воздействие от неровностей дороги в балансирной подвеске уменьшают не только упругие элементы (рессоры), но и качающиеся балансиры. Перераспределение нагрузки позволяет улучшить плавность хода автомобиля.
Замена переднего сальника коленчатого вала двигателей Ford Focus 3
Вам потребуются: отвертки с плоским и крестообразным лезвием, монтажная лопатка, пассатижи, маркер, гидравлическая опора, молоток и оправка для центрирования ведомого диска, ключи «на 8», «на 10», «на 12», «на 13», «на 14», «на 15», «на 17», «на 18», «на 32», специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма.
Для замены сальника коленчатого вала двигателя 1,6 л Duratec Ti-VCT выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите ремень привода газораспределительного механизма.
3. Снимите зубчатый шкив коленчатого вала.
4. Поддев отверткой, извлеките сальник из корпуса масляного насоса.
5. Смажьте моторным маслом рабочую кромку нового сальника, установите сальник в корпус масляного насоса, сориентировав его рабочей кромкой внутрь двигателя, и запрессуйте до упора с помощью оправки. В качестве оправки можно использовать головку из набора инструмента подходящего размера или старый сальник.
6. Установите все снятые детали и узлы газораспределительного механизма в порядке, обратном снятию.
Для замены сальника коленчатого вала двигателя 2,0 л Duratec Ti-VCT выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите крышку головки блока цилиндров.
3. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.
4. Выверните восемь винтов крепления брызговика двигателя…
5. …и снимите брызговик двигателя.
6. Снимите правый передний подкрылок.
7. Снимите ремень привода компрессора кондиционера.
8. Снимите ремень привода генератора и водяного насоса (см. «Замена ремней привода вспомогательных агрегатов», с. 74).
ПРИМЕЧАНИЕ
Согласно рекомендациям завода-изготови- теля ремень привода компрессора кондиционера и ремня привода генератора и водяного насоса для снятия следует разрезать ножом, после чего ремень приходит в негодность. Это объясняется тем, что ремень даже после снятия без повреждения не подлежит повторному использованию, так как рассчитан только на одноразовое растягивание при надевании на шкивы (регулировка натяжения ремня не предусмотрена). Кроме того, замена ремня регламентирована определенным пробегом или сроком эксплуатации.
9. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.
10. Выверните болты крепления и снимите датчик частоты вращения коленчатого вала.
11. Выверните болт крепления шкива коленчатого вала…
12. …и снимите шкив.
13. Снимите расширительный бачок с кронштейнов на кузове и отведите его в сторону, не отсоединяя шланги.
14. Выверните болт крепления…
15. …и снимите приводной ролик.
16. Выверните три болта крепления шкива привода водяного насоса, предварительно ослабив затяжку болтов…
17. …и снимите шкив.
18. Установите под двигатель надежную опору.
19. Снимите правую переднюю опору подвески силового агрегата, отвернув две гайки ее крепления к кронштейну на двигателе и вывернув два болта крепления к брызговику моторного отсека.
20. Выверните двадцать три болта крепления крышки привода газораспределительного механизма…
21. …аккуратно подденьте отверткой за край крышки…
22. …и снимите крышку привода газораспределительного механизма.
ПРИМЕЧАНИЕ
Для наглядности показано на снятом двигателе.
23. С помощью оправки подходящего диаметра выпрессуйте старый сальник из крышки газораспределительного механизма.
24. Смажьте моторным маслом рабочую кромку нового сальника, установите сальник в крышку, сориентировав его рабочей кромкой внутрь двигателя, и запрессуйте до упора с помощью оправки. В качестве оправки можно использовать головку из набора инструмента подходящего размера или старый сальник.
Последствия
Несмотря на кажущуюся пустяковость, данная неисправность может привести к целому ряду очень неприятных последствий. Они могут вылиться в дорогостоящий ремонт двигателя вашего автомобиля. Именно поэтому нужно оперативно реагировать на подобную утечку.
Тут еще стоит понимать, что в некоторых случаях может наблюдаться сложность диагностики. У некоторых моделей автомобиля рядом с передним сальником расположен масляный насос, его прокладка также склонна к протечкам. Поэтому, всегда внимательно осматривайте автомобиль, перед тем как приступить к устранению неисправности. Так вы с высокой долей гарантии сможете избежать дополнительных сложностей.
Что такое сальник коленчатого вала и как он устроен
В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.
Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.
На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.
Как выглядит
Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.
Принцип работы сальника коленчатого вала
Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.
Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.
Где установлен
Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.
Виды сальников коленчатых валов
Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:
- с металлической наружной поверхностью (вариант а);
- с гладкой поверхностью (вариант б);
- с рифленой поверхностью (в);
- с гидродинамическим эффектом (г).
Виды сальников
Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).
Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:
- на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
- высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
- подобные процессы улучшают эффективность сальниковых узлов.
С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.
Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».
Замена переднего сальника коленвала
Вход для смены переднего компонента в каркасе масляного насоса либо передней стенке блока. Снимать его можно без сопутствующего удаления иных комплектующих, однако наилучшее решение то, которое советует изготовитель.
- Диагностика утечки масляной жидкости.
- Отключение привода аккумулятора.
- Удаление шестеренку привода.
- Предоставление хода к маховику коленчатого вала.
- Демонтаж зубчатки.
- Зрительный осмотр непригодного сальникового уплотнителя.
- Настраивание для монтажа ремня.
- Сборка в обратной последовательности от разборки.
Принципы починки самых востребованных российских ВАЗов:
- Уменьшается натяжение ремня аккумулятора и убирается с зубчатки;
- Отвинчивается гайка, сжимающая шестеренку, затем шкив убирается с вала;
- Раскручивается крепеж крышки (3 последних винта), прикрывающий сальниковое устройство;
- У поперечно поставленных двигателей, таких как ВАЗ 2110, необходимо снять каркас масляного насоса;
- В открытый вход помещается отвертка и поддевается для удаления, перемещения его с места;
- Посредством оправки монтируется новая деталь на место;
- Сборка осуществляется в обратной последовательности начиная с монтажа крышки масляного насоса.
Статьи по теме
Диагностика топливных форсунок: методы, рекомендации, профилактика поломок
Присадки для дизельного топлива: виды и задачи
Ремонт топливных форсунок: причины неисправности, диагностика, методы решения проблемы
Давление масла в двигателе: норма и признаки неисправности
Порвался ремень генератора: что делать в такой ситуации
Защита картера двигателя: мнения экспертов и автолюбителей
Сколько антифриза в системе охлаждения, и почему так важно знать его уровень
Ремонт турбины на дизельном двигателе: все проще, чем кажется
Уровень масла в двигателе: как правильно замерить и что делать при резком колебании
Ремонт дизельного мотора по всем правилам
Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов
Присадки для бензиновых двигателей: использовать или нет
Присадки для дизельного двигателя: их виды и критерии выбора
Объем масла в двигателе: как выяснить, сколько нужно
Замена масла в двигателе: когда это нужно делать и как
