Устройство стояночного тормоза: механический и электронный

Как работает электроручник

Данная система состоит прежде всего из тормозного механизма. Он включает в себя штатные тормоза с небольшой модернизацией конструкции цилиндров. Так как в работе задействуется электроника, то логично, что будет не обойтись без входных датчиков. К ним относится кнопка, включающая систему. Она может быть установлена как рядом с рычагом ККП, так и на основной консоли (все зависит от марки и года выпуска авто). Также в системе присутствует датчик уклона (чаще всего монтируется в ЭБУ) и датчик сцепления (установлен на приводе сцепления и передает данные о скорости отпускания и точного расположения педали сцепления).

ЭБУ получает необходимую информацию от датчиков и преобразует ее в сигнал, который отправляется исполнительным механизмам. В дело вступает тормозной привод (активирует колодки), который состоит из:

Электродвигателя. Он передает вращательный импульс.
Ременной передачи (получает импульс вращения и передает его на редуктор).
Планетарного редуктора (позволяет снизить массу привода и частично подавляет шум). Этот элемент перемещает винтовой привод.
Винтового привода. Благодаря ему осуществляются поступательные движения тормозных элементов.

Полезно! Электроручник объединен с системой управления авто и блоком, отвечающим за курсовую устойчивость (ESP).

Благодаря такой системе автовладельцу не нужно каждый раз тянуть на себя или отщелкивать громоздкий рычаг стояночного тормоза (о чем иногда многие забывают). Поэтому EPB значительно упрощает жизнь автомобилистов.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части. Электромеханический стояночный тормоз включает в себя:

входные датчики;
электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Особенности конструкции и поломки ручника

Использовать автомобиль с неисправным ручным тормозом опасно. Поэтому при обнаружении поломки необходимо обратиться за помощью к квалифицированным специалистам. Кто-то предпочитает на стоянке использовать ручной тормоз, а кто-то ставит автомобиль на пониженную передачу.

Однако использование последнего варианта опасно, когда водитель попросту может забыть о включенной скорости и после старта двигателя автомобиль может податься назад или вперед. Ручной тормоз используется на стоянках и уклонах. Также тормоз используется для старта на подъеме и торможения на склоне. Ручной тормоз имеет механический привод, который срабатывает при нажатии:

резкое нажатие резко блокирует колеса;
плавное нажатие приводит к медленному и управляемому торможению.

В зависимости от конструкции ручного тормоза, он может блокировать задние колеса или карданный вал. В последнем случае речь идет о центральном тормозе. При нажатии на ручной тормоз происходит равномерное натягивание тросов, что приводит к блокированию колес. В ручном тормозе имеется датчик, который говорит о том, что кнопка ручного тормоза нажата и тормоз активен.

Перед тем, как тронуться с места, необходимо убедиться в том, что лампа стояночного тормоза не горит. Регулировка ручного тормоза начинается с проверки его работоспособности. Эту процедуру необходимо выполнять каждые 20-30 тыс. километров.

Даже если ручник работает без сбоев, необходимо проводить его проверку. Для проверки ручного тормоза необходимо затянуть ручной тормоз до отказа и включить первую передачу. Затем нужно плавно спустить педаль сцепления.

Если проблем со стояночным тормозом нет, то двигатель автомобиля заглохнет. Если автомобиль начнет медленное движение, необходимо провести регулировку или ремонт ручного тормоза. В качестве примера можно привести замену тросов стояночного тормоза. Это необходимо делать для того, чтобы тормоз реагировал на силу нажатия и колеса блокировались. Для регулировки ручного тормоза можно использовать эстакаду или подъемник. Работу лучше доверить профессионалам.

Полезное: Дизельные двигатели описание

Устройство

Устройство задних барабанных тормозов показано на картинке ниже. Такой тип тормозного механизма имеет барабан в качестве вращающегося элемента. В неподвижной части опорный щит и колодки.

На рисунке элементы 1 и 3 являются неподвижными, а элемент 2 вращается.

В устройство такого типа тормозов входят:

Барабан, который прикреплен к ступице колеса;
Колодки с накладками;
Рабочий цилиндр тормозов, имеющий 2 поршня с манжетами и пыльниками;
В нем же вкручен штуцер, при помощи которого происходит прокачка жидкости;
Стяжные (возвратные) пружины, которые цепляются к колодкам и удерживают их в нужном положении;
Тормозной опорный щит, прикрепленный к балке моста;
Поддерживающие колодки стойки;
Нижняя опора для колодок с регулировкой, это регулировка задних колодок, позволяющая выставить нужный зазор между барабаном и колодкой, чтобы тормоза хорошо срабатывали и в то же время они не соприкасались, когда это не нужно;
Механизм тормозной жидкости;

Их эффективность признана более высокой, чем первого варианта. Принцип работы барабанных тормозов с двумя цилиндрами такой же, только вместо нижней опоры установлен второй цилиндр. В таком механизме поверхность касания колодки к барабану по площади больше, значит и торможение сильнее.

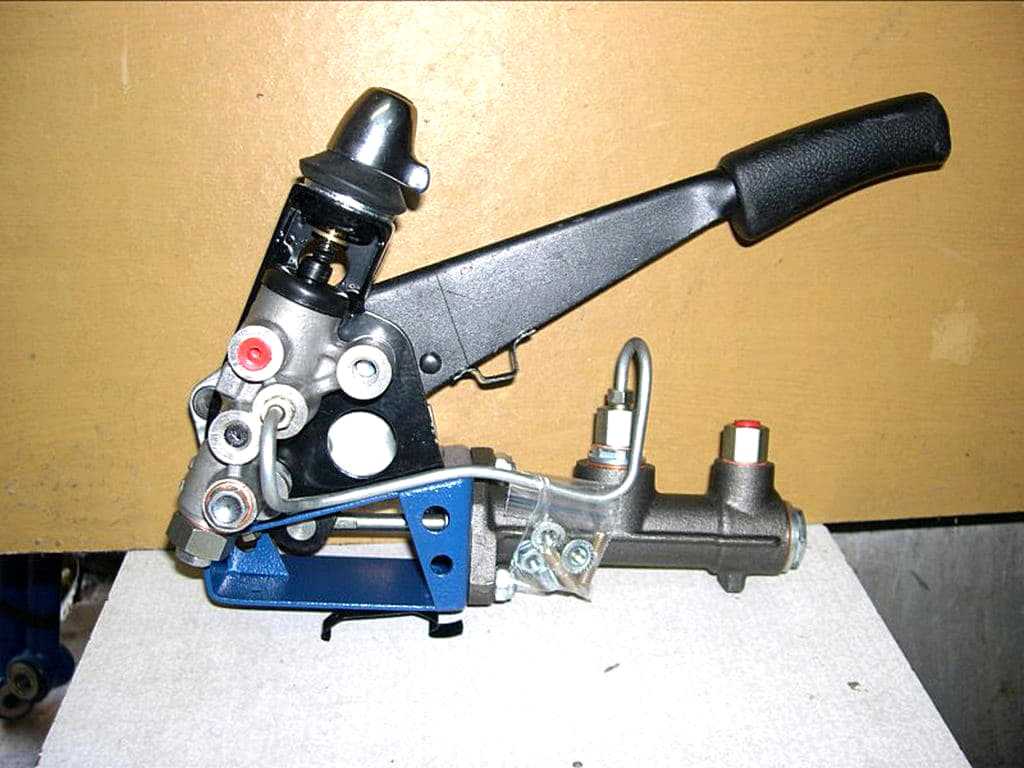

Установка гидро ручника ваз 2107

После установки Задних Дисковых Тормозов (ЗДТ) на автомобили семейства ВАЗ возникает проблема неправильного распределения тормозных усилий по осям. Как решать эту проблему и зачем это нужно.

Есть много причин для установки ЗДТ, но я обозначу лишь некоторые, определяющие из них:

стабильные характеристики дисковых тормозов при нагреве;
лучшее охлаждение тормозных дисков;
высокая эффективность торможения уменьшает тормозной путь;
меньшие вес и размеры;
уменьшается время срабатывания;
около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски;

Можно сделать вывод, что дисковые тормоза обладают существенными преимуществами перед барабанными. Главные из них — стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размеры.

Итак, решение принято, передние тормоза модифицированы, задние дисковые установлены, пора заставить всё это правильно работать и обязательно установить в схему гидравлическую систему стояночного тормоза.

На сайте https://www.project-t3.kiev.ua/ можно почерпнуть множество конструктивных вариантов правильной настройки переоборудованной тормозной системы. Отбросив в сторону все, начиная от установки импортных и дорогостоящих регуляторов и заканчивая простым уменшением рабочей поверхности задней колодки до 25% или 50%, был принят 2-ух осевой вариант — контуры «левое переднее — правое переднее» и «левое заднее — правое заднее» с использованием регулятора от ВАЗ 2101 и гидравлическим приводом ручника на базе главного цилиндра сцепления от Honda Prelud . Схема давно проверена и работоспособна.

В запасе была целая неделя и пока было решено неспешно «потолкаться» в пробках, чтобы привыкнуть к поведению машины при торможениях и дать возможность притереться задним тормозным механизмам. В назначенный день, практически одновременно, припарковав свои “восьмёрки” возле местного авторынка мы купили всё необходимое и отправились на техническую базу, которая оказалась за городом. Не буду описывать ту другую восьмёрку, но ехали мы очень быстро . Я только и старался, чтоб ы не отстать, усердно «клацая короткой коробкой». Один раз, перед неожиданным для меня поворотом, в результате резкого торможения машину выставило боком и я ещё раз убедился, что намерения мои не напрасны и более того очень правильн ы, и как-будто прочитав мои мысли мне подтвердили это ещё раз, несколько позже прямо продемонстрировав при съезде с асфальта на грунт, то за чем я ехал – контролируемое боковое скольжение и правильную работу всей тормозной системы.

Регулятор всему голова

В нашей схеме регулятор играет чуть ли не самую главную роль, но при условии правильного размещения в НОВОЙ тормозной схеме автомобиля

Поэтому обратите внимание, что РЕГУЛЯТОР ДОЛЖЕН СТОЯТЬ СТРОГО ПОСЛЕ ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА, НО ПЕРЕД ГИДРАВЛИЧЕСКИМ ПРИВОДОМ РУЧНИКА. В противном случае тормоза не заработают как следует. Хочу отметить, что автолюбители, которым не придётся по душе 2-ух осевой вариант тормозной системы, могут его и не применять, но для этого придёться значительно усложнить всю тормозную схему автомобиля

Во-первых провести дополнительные контура к задним колёсам, а во-вторых повесить на несколько другой формы пластины крепления задних суппортов по два суппорта с каждой стороны, т.е. всего 4-ре суппорта. Советую не искать приключений. Ничего страшного не произойдёт, но на несколько недель остаться без машины запросто можно, да и не забывайте о неподрессоренных массах и их роли в поведении автомобиля

Хочу отметить, что автолюбители, которым не придётся по душе 2-ух осевой вариант тормозной системы, могут его и не применять, но для этого придёться значительно усложнить всю тормозную схему автомобиля. Во-первых провести дополнительные контура к задним колёсам, а во-вторых повесить на несколько другой формы пластины крепления задних суппортов по два суппорта с каждой стороны, т.е. всего 4-ре суппорта. Советую не искать приключений. Ничего страшного не произойдёт, но на несколько недель остаться без машины запросто можно, да и не забывайте о неподрессоренных массах и их роли в поведении автомобиля.

Обозначу „плюсы” и „минусы” 2-ух контурного варианта тормозов:

Особенности обслуживания

Современные системы электромеханического стояночного тормоза потребуют соответствующего обслуживания, для чего проводят проверку машины на специальных стендах. Если автомобиль показывает ухудшение эффективности замедления при включении такого стояночного тормоза, автовладельцу потребуется провести замену тормозных колодок.

Замена колонок выполняется при полностью отпущенном стояночном тормозе. К сожалению, такую работу самостоятельно провести невозможно, так как необходимо прописывать все данные об установке новых колодок в блоке управления системы электромеханического тормоза.

Автовладельцам необходимо помнить, что оставлять машину на длительное время с зажатым стояночным тормозом не рекомендуется. Это приведет к быстрой разрядке аккумулятора, а в последующем снять машину с ручника будет невозможно. В итоге, потребуется вызывать эвакуатор, доставлять автомобиль в сервис или же подзаряжать аккумулятор в домашних условиях, что не всегда возможно на современных автомобилях.

Заключение

Электрическая система стояночного тормоза сегодня с успехом применяется на многих иностранных автомобилях. Автоматика не только делает управление автомобилем более безопасным, но и позволяет избежать тех ситуаций, когда автовладелец тронулся с места, забыв снять ручник, что приводит к серьезным поломкам автомобиля. Нужно лишь помнить о том, что такие системы имеют свои определенные преимущества и недостатки, правильно обслуживать тормоза, при необходимости выполняя замену тормозных колодок.

голоса

Рейтинг статьи

Электромеханический стояночный тормоз

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

входные датчики;
электронный блок управления.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Стояночный тормоз (он же ручной тормоз, или в обиходе «ручник») является неотъемлемой частью тормозного управления автомобиля. В отличие от основной тормозной системы, используемой водителем во время движения, стояночная тормозная система служит, в первую очередь, для удержания на месте автомобиля, стоящего на поверхностях с уклоном, а также может быть использована как экстренная аварийная тормозная система при отказе основной. Из статьи узнаем об устройстве и принципе работы ручника.

Общий вид ручного тормоза

Главное предназначение стояночного тормоза (или ручника) состоит в удержании автомобиля на месте во время длительной стоянки. Также он используется в случае выхода из строя основной тормозной системы при аварийном или экстренном торможении. В последнем случае ручник применяется в качестве притормаживающего устройства.

Также ручной тормоз используется при осуществлении резких поворотов на спортивных автомобилях.

Стояночный тормоз состоит из тормозного привода (как правило, механическог)о и тормозных механизмов.
