Система питания двигателя топливом​ урал-4320-10, урал-4320-31

Неисправности и сервисное обслуживание

В процессе эксплуатации транспортного средства топливная система автомобиля испытывает нагрузки, приводящие к ее нестабильному функционированию или выходу из строя. Наиболее распространенными считаются следующие неисправности.

Недостаточное поступление (или отсутствие поступления) горючего в цилиндры двигателя

Некачественное топливо, длительный срок службы, воздействие окружающей среды приводят к загрязнению и засорению топливопроводов, бака, фильтров (воздушного и топливного) и технологических отверстий устройства приготовления горючей смеси, а также поломке топливного насоса. Система потребует ремонта, который будет заключаться в своевременной замене фильтрующих элементов, периодической (раз в два-три года) прочистке топливного бака, карбюратора или форсунок инжектора и замене или ремонте насоса.

Потеря мощности ДВС

Неисправность топливной системы в данном случае определяется нарушением регулировки качества и количества горючей смеси, поступающей в цилиндры. Ликвидация неисправности связана с необходимостью проведения диагностики устройства приготовления горючей смеси.

Утечка горючего

Утечка горючего – явление весьма опасное и категорически не допустимое. Данная неисправность включена в «Перечень неисправностей…», с которыми запрещается движение автомобиля. Причины проблем кроются в потере герметичности узлами и агрегатами топливной системы. Ликвидация неисправности заключается либо в замене поврежденных элементов системы, либо в подтягивании креплений топливопроводов.

Таким образом, система питания является важным элементом ДВС современного автомобиля и отвечает за своевременную и бесперебойную подачу топлива к силовому агрегату.

Источник

Состав и функции системы подачи топлива

  • транспортировка топлива, его фильтрация и создание давления в системе – выполняется механическими и гидравлическими устройствами;
  • расчет количества и момента впрыска топлива, а также распределение его по цилиндрам – осуществляется электронными устройствами.

Топливная система автомобиляВ состав топливной системы входят следующие элементы:

  • Бак – герметичная емкость для хранения топлива.
  • Трубопроводы (прямой и обратный) – трубки и гибкие шланги, по которым осуществляется транспортировка топлива.
  • Фильтры (грубой и тонкой очистки) – выполняют очистку от механических загрязнений.
  • Регулятор давления – необходим для обеспечения заданного уровня давления.
  • Насос – как правило, погружной, приводимый в движение электродвигателем.
  • ТНВД – для систем непосредственного впрыска (дизельных двигателей).
  • Топливные форсунки.

Устройство системы впрыска Common Rail

Система впрыска Common Rail представляет собой контур высокого давления  системы питания дизельного двигателя. Дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail состоит из: топливного насоса высокого давления (ТНВД), дозирующего клапана, регулятора давления топлива, топливной рампы и форсунок. Все элементы объединены топливопроводами.

1 — топливный бак; 2 — топливный фильтр; 3 – топливный насос высокого давления; 4 – топливопроводы; 5 — датчик давления топлива; 6 — топливная рампа; 7 — регулятор давления топлива; 8 – форсунки; 9 — электронный блок управления; 10 — сигналы от датчиков; 11 — усилительный блок.

ТНВД предназначен для образования высокого давления топлива в топливной рампе. На современных автомобиля применяют ТНВД плунжерного типа. Регулятор давления изменяет подачу топлива к ТНВД в зависимости от режима работы двигателя.

Дозирующий клапан топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.

Топливная рампа служит для накопления и поддержания высокого давления топлива, балансировки колебаний давления, распределения топлива по форсункам.

Форсунка — элемент системы впрыска, который отвечает за впрыск топлива в камеру сгорания двигателя. Форсунки соединены с топливной рампой топливопроводами высокого давления. В системе Common Rail применяются пьезофорсунки и электрогидравлические форсунки.

Управление системой впрыска Common Rail осуществляет электронная система управления в дизеле, которая состоит из датчиков электронного управления.

Основные исполнительные механизмы системы впрыска Common Rail: форсунки, дозирующий клапан и регулятор давления топлива.

Модификации

На основе базовых вездеходов Уральский автозавод выпускал ряд модификаций, предназначенных для армейской или гражданской эксплуатации. Некоторые версии выпускаются сторонними предприятиями, которые получают от завода-изготовителя шасси. Отгружаются машины, оснащенные как стандартной подвеской, так и усиленными рессорами переднего моста. Такие автомобили обозначаются как Урал-43203.

Бортовой

Версия с бортовой платформой является наиболее распространенной. Встречаются грузовики, отличающиеся размером платформы и высотой бортов. Существует модель автомобиля, построенная на длиннобазовом шасси 4320-19. Удлинение платформы позволило размещать груз весом до 12 т.

Характеристики Урал-4320 с бортовой платформой повышаются путем установки гидравлических манипуляторов. Раздвижная подъемная рукоять располагается за кабиной и оснащается индивидуальной гидравлической системой с золотниковым распределителем. Автомобиль бортовой с КМУ способен самостоятельно выполнять погрузку и разгрузку грузов весом до 6050 кг, а также может использоваться в качестве малогабаритного подъемного крана.

Самосвал

Самосвалы на базе Урал оснащены гидравлическим приводом для разгрузки платформы. Гидравлическая система работает от шестеренного насоса, расположенного на коробке отбора мощности. Примером такой техники может служить УСТ-5453, предназначенный для перевозки руды и угля. Машина имеет грузоподъемность 8200 кг, полная масса достигает 20470 кг.

Автоцистерна

На шасси Урал устанавливаются различные цистерны, предназначенные для перевозки воды или нефтепродуктов. Примером бензовоза является АТЗ-10, оборудованный стальной цистерной, вмещающей 10000 л жидкости. Для перекачки горючего используется насосная установка.

РЕЖИМЫ РАБОТЫ СИСТЕМЫ ПИТАНИЯ

В зависимости от целей и дорожных условий водитель может применять различные режимы движения. Им соответствуют и определенные режимы работы системы питания, каждому из которых присуща топливно-воздушная смесь особого качества.

  1. Состав смеси будет богатым при запуске холодного двигателя. При этом потребление воздуха минимально. В таком режиме категорически исключается возможность движения. В противном случае это приведет к повышенному потреблению горючего и износу деталей силового агрегата.
  2. Состав смеси будет обогащенным при использовании режима «холостого хода», который применяется при движении «накатом» или работе заведенного двигателя в прогретом состоянии.
  3. Состав смеси будет обедненным при движении с частичными нагрузками (например, по равнинной дороге со средней скоростью на повышенной передаче).
  4. Состав смеси будет обогащенным в режиме полных нагрузок при движении автомобиля на высокой скорости.
  5. Состав смеси будет обогащенным, приближенным к богатому, при движении в условиях резкого ускорения (например, при обгоне).

Выбор условий работы системы питания, таким образом, должен быть оправдан необходимостью движения в определенном режиме.

Технические плакаты: автомобиль Урал-4320-31

Здесь вы можете загрузить комплект учебно-технических плакатов по бортовому автомобилю Урал-4320-31. На плакатах изображены основные узлы, агрегаты и системы автомобиля Урал 4320. Серия включает 18 плакатов на 26 листах.

Cсылки на большие изображения приведены внизу этой страницы.

Там же указан размер каждого файла. Общий объём всех файлов около 31,5 мегабайт.

Уменьшенные изображения плакатов:

Файлы

Перечень плакатов, входящих в серию. Техническая характеристика, габаритные размеры.

Щиток приборов. Механизмы управления и приборы.

Система питания двигателя топливом. Система питания двигателя воздухом. Тяга ручного останова двигателя. Привод акселератора. Система выпуска газов. Регулировка положения заслонки.

Коробка дополнительного отбора мощности (ДОМ). Регулировка раздаточной коробки и привода управления.

Коробка дополнительного отбора мощности (ДОМ). Регулировка раздаточной коробки и привода управления.

Схема расположения карданных валов. Карданный вал привода среднего моста. Карданный вал привода заднего (переднего) моста.

Амортизатор. Рессора. Регулировка передней рессоры. Ушко рессоры. Задний кронштейн передней рессоры.

Рама, подвеска. Техническое обслуживание задней подвески.

Держатель запасного колеса задний. Держатель запасного колеса вертикальный. Держатель запасного колеса горизонтальный. Редуктор подъёма запасного колеса.
Бак масляный. Насос усилительного механизма. Установка управляемых колёс. Регулирование схождения передних колёс. Схема работы клапана управления усилительным механизмом.

Бак масляный. Насос усилительного механизма. Установка управляемых колёс. Регулирование схождения передних колёс. Схема работы клапана управления усилительным механизмом.

Тройной защитный клапан. Тормозной кран. Клапан управления тормозами прицепа с двухпроводным приводом. Регулятор давления. Одинарный защитный клапан. Регулятор тормозных сил. Усилитель пневматический с главным тормозным цилиндром.

Тройной защитный клапан. Тормозной кран. Клапан управления тормозами прицепа с двухпроводным приводом. Регулятор давления. Одинарный защитный клапан. Регулятор тормозных сил. Усилитель пневматический с главным тормозным цилиндром.

Привод управления сцеплением и тормозами. Привод управления стояночным тормозом. Рабочий тормоз. Стояночный тормоз.

Привод управления сцеплением и тормозами, пневмогидравлический усилитель сцепления (ПГУ), главный цилиндр. Прокачка, регулировка хода педали сцепления, данные для контроля и регулировок.

Схема централизованной системы подкачки шин. Компрессор. Регулировка компрессора. Схема работы компрессора. Кран управления давлением.

Установка лебёдки и карданных валов. Блок лебёдки. Регулировка редуктора лебёдки. Способы и правила пользования лебёдкой.

Точки смазки, количество ГСМ на автомобиль, периодичность замены смазки, применяемые масла и смазки.

Точки смазки, количество ГСМ на автомобиль, периодичность замены смазки, применяемые масла и смазки.

Основной каталог — Производители — Урал (УралАЗ)

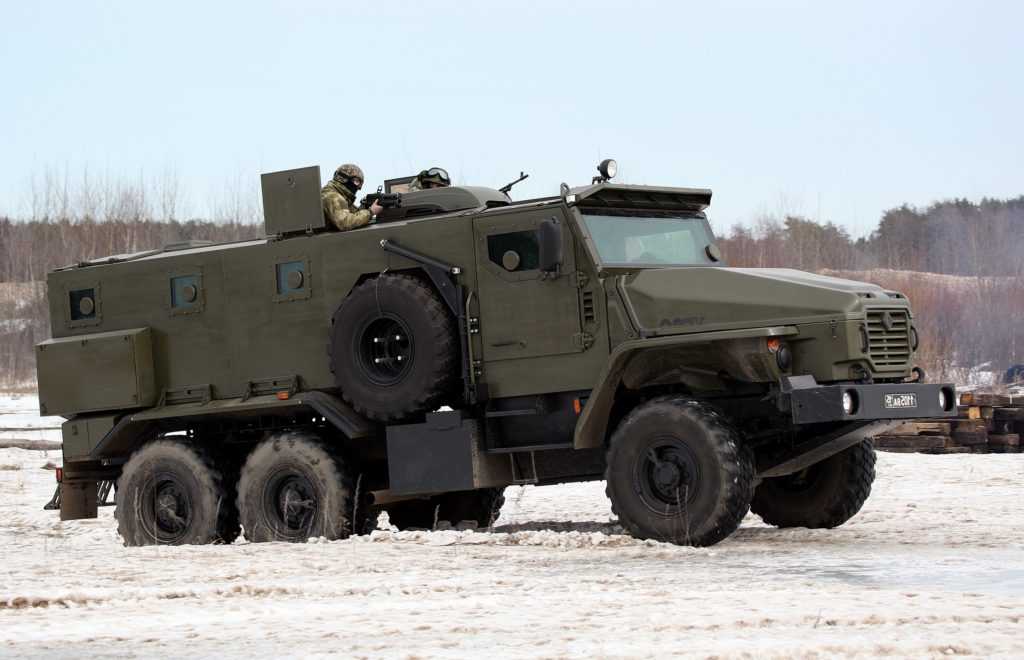

Бронемашины на шасси «Урал-4320»

На протяжении 2000-х годов на базе «Урал-4320»было построено четыре продемонстрированных широкой публике бронированных армейских модификации автомобиля. Это «Урал-4320-09-31»; «Урал-4320-0010-31» (или «Урал-Э4320Д-31»); «Урал-4320ВВ». А также бронированная машина «Касспир МК6», которую изготавливает на шасси «Урал-4320» индийская компания «Махиндра и Махиндра», на своём заводе в городе Притхла, штат Харьяна. Все эти машины обладают солидной баллистической и противоминной защищённостью.

Кабины, в том числе их задние стенки, крыши и пол, выполнены из цельных бронированных стальных листов, оборудованы бронированными стёклами с амбразурами для ведения огня; мощными дверями сейфового типа, имеющими замки с внутренней блокировкой. В крыше предусмотрен люк, который можно использовать в качестве пулемётного гнезда. Топливный бак и ящик с аккумулятором – также бронированные.

Бронемашина «Урал-4320ВВ».

Предусматривается использование в данных бронемашинах широкого спектра специального оборудования: приборов ночного видения, радиационной и химической разведки, армейских радиостанций различных типов, фильтро-вентиляционных установок и т.д. В кузове также возможна установка бронированного модуля для размещения личного состава (порядка 15-20 бойцов). Компоновка броневиков на базе «Урал-4320» свободная, что позволяет размещать на грузовой платформе самые разные типы спецмодулей.

Фильтр грубой очистки топлива

Для предварительной фильтрации топлива на дизеле установлен фильтр грубой очистки топлива ФГ – 25, который представляет собой корпус с установленным  на нем  распределителем и отражателем выполненными в виде конуса. Отражатель закрыт металлическим стаканом, который прикреплен к корпусу нажимным кольйом и болтами. В стыке между стаканом и корпусом установлено уплотнительное кольцо. Внутри стакана размещен успокоитель, а в нижней части стакана имеется отверстие, закрытое пробкой для слива отстоя топлива.

Топливо, поступающее в фильтр по топливопроводу через сверление в корпусе, попадает на распределитель. Под успокоителем происходит отстой воды и крупных механических примесей. Отстоявшееся топливо поднимается через центральное отверстие успокоителя и с основным потоком проходит через отражатель, задерживающий механические частицы размером более 0,25 мм в поперечнике. Прошедшее через отражатель топливо через болт по топливопроводу поступает к подкачивающему насосу и дальше – к фильтру тонкой очистки.

Карбюратор

Представляет собой прибор, служащий для подготовки топливно-воздушной смеси надлежащего состава. Воздух перемешивается в карбюраторе с жидким топливом, например, с бензином в необходимых пропорциях, а затем поступает к цилиндрам ДВС. Такое смешивание заложено как основополагающий принцип действия карбюратора.

Сегодня существует множество вариантов конструктивного исполнения данного прибора. Но, наиболее востребованным остается поплавковый карбюратор. Работает по следующему принципу.

Бензин, нагнетаемый бензонасосом, поступает в поплавковую камеру карбюратора, в которой необходимый уровень горючего поддерживается при помощи специального поплавка и игольчатого клапана. Когда расход бензина увеличивается, поплавок меняет свое положение, одновременно приоткрывается клапан, и в поплавковую камеру поступает новая порция топлива.

После того, как бензин залит до необходимого уровня, поплавок всплывает, клапан закрывается, и через входное отверстие прекращается подача топливной жидкости. Если утрировать, то действие поплавковой камеры карбюратора максимально схоже с принципом работы сливного бачка унитаза.

По распылительной трубке горючее из поплавковой камеры проникает в смесительную камеру, где микшируется с поступившей из воздушного фильтра очищенной порцией воздуха.

Непосредственное смешивание происходит следующим образом. При первом движении поршня от верхней до нижней мертвой точки клапан находится в открытом положении. При перемещении поршня вниз происходит всасывание очередной порции воздуха, которая пропускается через фильтр.

Затем при помощи диффузора движение воздуха значительно увеличивается, происходит его «закручивание», которое позволяет «зацепить» бензин из распылителя, при этом активно с ним перемешаться. При последующем движении поршня эта смесь через открытый клапан впуска проникает к цилиндрам. Все это происходит в смесительной камере, которая на языке автослесарей называется «кухней» карбюратора.

Количество горючего, поставляемого к цилиндрам, регулируется установленной дроссельной заслонкой, которая механически связана с педалью газа. Когда водитель нажимает на педаль, открывается заслонка, увеличивается содержание топливно-воздушной смеси, попадающей к цилиндрам, двигатель, соответственно, набирает обороты.

В случае отпускания педали происходит закрывание дроссельной заслонки, а значит, содержание смеси значительно снижается. В этом случае двигатель сбрасывает обороты.

Современные конструкции карбюраторов способны обеспечивать создание топливно-воздушной смеси в правильных пропорциях при всех рабочих режимах двигателя, что обеспечивает максимально корректную его работу.

Карбюратор двигателя состоит из 5 основных систем карбюратора:

1) главная дозирующая система карбюратора предназначена для смешивания топлива с воздухом в установленных пропорциях, что обеспечивается с помощью специальных жиклеров с калибром (топливные и воздушные жиклеры).

2)  система холостого хода карбюратора предназначена для поддержания работы двигателя на малых оборотах коленчатого вала.

3) система пуска карбюратора предназначена для подачи воздуха в эмульсионные трубки через воздушную заслонку и жиклеры.

4)  система экономайзера карбюратора предназначена для обогащения горючей смеси во время продолжительной нагрузки.

5) система ускорительного насоса карбюратора предназначена для кратковременного обогащения горючей смеси во время разгона автомобиля.

Система подачи топлива

Узел включает в себя:

  • топливный насос;
  • топливный фильтр;
  • топливопроводы;
  • рампу;
  • форсунки;
  • регулятор давления топлива.

    Система подачи топлива

Рассмотрим, как работает бензонасос на инжекторе. Насос находится в топливном баке и подает бензин на рампу под давлением 3,3–3,5 Мпа, что обеспечивает качественный распыл горючего по цилиндрам. Если обороты мотора увеличиваются, заметно возрастает и аппетит, то есть для сохранения давления, в рампу нужно поставлять больше бензина. Поэтому бензонасос по оповещению контроллера начинает ускорять вращения. Вовремя, прохода бензина к топливной рампе, лишнее убирается регулятором давления и спускается назад в бензобак, поддерживая тем самым постоянное давление в рампе.

Топливный фильтр находится под капотом кузова за топливным баком, он вмонтирован между электробензонасосом и топливной рампой в подающую магистраль. Его конструкция не разбирается, она являет собой металлический корпус с бумажной фильтрующей установкой. Есть прямой и обратный топливопровод. Первый нужен для топлива, идущего из модуля насоса в рампу. Второй возвращает излишки горючего после регулятора назад в бензобак. Рампа – полая планка, соединённая с форсунками, регулятором давления и штуцером контроля давления в системе. Установленный на ней регулятор контролирует давление внутри ее и во впускной трубе. Его конструкция содержит мембранный клапан с диафрагмой и пружину, поджатую к седлу.

Как создавалась модель ЯМЗ-236 и производство сегодня

До разработки этого двигателя эксплуатировались модели ЯАЗ, которые к пятидесятым годам морально устарели. Поэтому в 50-е годы прошлого века Ярославскому заводу по государственному спецзаказу было поручено создать более мощный и экономичный двигатель. Кроме того, нужен был агрегат, который мог быть установлен на самую разную технику.

Разработкой двигателя ЯМЗ-236 занялся заслуженный ученый и выдающийся конструктор СССР Чернышев Г.Д., который также разрабатывал и другие дизельные моторы в те годы.

Так появился на свет новый ДВС, ставший позже знаменитостью. Его отличали высокая мощность, надежность и легкий ремонт, простое техническое обслуживание и дешевые запасные части. При правильной эксплуатации этот механизм прослужит много лет.

ЯМЗ-236 производится и сегодня, регулярно модернизируется и при этом уже имеет преемника — усовершенствованную модификацию, ЯМЗ-530.

Дизельные моторы ЯМЗ-236 все же по-прежнему актуальны, продажи их не падают, несмотря на появление более современных моделей.

Техническое обслуживание систем питания дизельных двигателей

Предыдущая117118119120121122123124125126127128129130131132Следующая

Техническое обслуживание системы питания дизельных двигателей заключается в проверке исправности приборов, обнаружении и устранении неисправностей, заправке топливом, сливе отстоя из топливных баков и фильтров, замене в них фильтрующих элементов, удалении воздуха из системы, проверке действий привода управления и угла опережения подачи топлива, регулировке минимальной частоты вращения коленчатого вала двигателя на холостом ходу.

При ЕТО сливается отстой из топливных фильтров, машина заправляется топливом, проверяется уровень масла в топливном насосе высокого давления и регуляторе частоты вращения коленчатого вала (для двигателей без централизованной смазки ТНВД).

При ТО-1 выполняются работы, предусмотренные ЕТО, а также сливается отстой из топливных баков, проверяется состояние фильтрующих элементов фильтров грубой н тонкой очистки, действие пусковых устройств, механизма останова, при необходимости регулируется частота вращения коленчатого вала двигателя на холостом ходу.

При ТО-2 дополнительно к перечисленным работам промывается воздушный фильтр, заменяются фильтрующие элементы фильтров грубой и тонкой очистки, проверяется герметичность системы, циркуляция и давление топлива в системе, момент подачи топлива в цилиндры. При необходимости снимаются форсунки, проверяются и регулируются на стенде.

При СО промываются топливные баки и фильтры топливоприемников в баках, заменяется топливо на сорт, соответствующий периоду эксплуатации. При необходимости снимаются и проверяются на стендах: топливный насос высокого давления на начало, величину и равномерность подачи топлива отдельными секциями; топливоподкачивающий насос на величину подачи и создаваемое им давление.

Характерными неисправностями системы питания дизельного двигателя являются: затрудненный пуск, неравномерная работа, дымление, снижение мощности дизеля.

Затрудненный пуск возможен из-за недостаточной подачи топлива в цилиндры. Причинами недостаточной подачи топлива могут быть: наличие воздуха в системе питания, засорение фильтров, неисправность топливоподкачивающего насоса, снижение давления впрыска в результате износа плунжерных пар насоса высокого давления, ухудшение распыливания топлива при закоксовывании или износе сопловых отверстий распылителей форсунок.

Перебои в работе двигателя возможны в результате неравномерной подачи топлива секциями топливного насоса высокого давления, износа деталей форсунок.

Дымление (черный выхлоп) является результатом неполного сгорания вследствие преждевременной, поздней или слишком большой подачи топлива секциями насоса высокого давления, увеличения или закоксовывания сопловых отверстий форсунок.

Снижение мощности может произойти из-за засорения воздушного фильтра, нарушения регулировки угла опережения впрыска топлива, неисправностей насоса высокого давления или форсунок.

Герметичность системы питания проверяется при каждом обслуживании машины.

Негерметичность топливопроводов, работающих под давлением, обнаруживается по течи топлива при осмотре мест соединений во время работы двигателя на холостом ходу.

Негерметичность топливопроводов, работающих под разряжением (до топливоподкачивающего насоса), определяется по выделению пузырьков воздуха из-под ослабленной контрольной пробки на крышке фильтра тонкой очистки при работе двигателя минимальной частотой вращения на холостом ходу. В случае невозможности пустить двигатель место негерметичного соединения можно определить с помощью ручного топливоподкачивающего насоса.

На двигателе КамАЗ-740 проверяют совмещение меток на корпусе автоматической муфты опережения впрыска и корпусе топливного насоса в момент, когда фиксатор на картере маховика под действием пружины войдет в отверстие на маховике.

Минимальную частоту вращения на холостом ходу регулируют на прогретом двигателе с помощью регулировочного болта минимальной частоты вращения и винта буферной пружины, установленной на корпусе регулятора насоса высокого давления.

Предыдущая117118119120121122123124125126127128129130131132Следующая

Дата добавления: 2016-09-26; просмотров: 7494; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Общее устройство системы питания

Схема системы питания топливом мощного дизеля приведена на рисунке. В общем случае в систему питания топливом входят узлы, размещенные вне двигателя (на раме или в корпусе машины), и на двигателе. К первым относятся топливные баки бачок 7 для сбора топлива, предпусковой топливоподкачивающий насос 10, топливораспределительный кран 77, топливопроводы низкого давления и некоторые другие узлы. Ко вторым в первую очередь относятся основной топливоподкачивающий насос 8, топливный насос высокого давления (ТНВД) 5, форсунки 4 и топливопроводы высокого давления.

При работе двигателя топливо из топливных баков забирается основным топливоподкачивающим насосом и под давлением 0,05…0,1 МПа подается к ТНВД. По пути из баков к насосу топливо проходит через топливораспределительный кран, предпусковой топливоподкачивающий насос и фильтр 9 грубой очистки. Если на ТС установлен только один топливный бак или несколько баков, сообщающихся друг с другом, то топливораспределительный кран отсутствует. Перед поступлением в ТНВД из насоса топливо очищается от мельчайших примесей в фильтре 3 тонкой очистки. Нагнетательные секции ТНВД, приводимого в действие от коленчатого вала двигателя, в определенные моменты согласно рабочему циклу и порядку работы двигателя подают топливо под высоким давлением (до 50 МПа и более) в необходимом количестве к форсункам. Через форсунки, ввернутые в головку блока цилиндров, топливо впрыскивается в камеры сгорания в те моменты, когда в цилиндрах завершается такт сжатия.

Перед пуском двигателя заполнение системы топливом и подача его к ТНВД осуществляются с помощью предпускового топливоподкачивающего насоса. После пуска этот насос не функционирует.

Если в ТНВД и трубопроводы высокого давления, соединяющие его с форсунками, попадает воздух, то подача топлива в цилиндры нарушается. Следовательно, нарушается и нормальный режим работы двигателя. С целью предотвращения попадания воздуха в ТНВД на пути топлива к нему помещают воздухоотстойник, расположенный в самой высокой точке системы. Обычно воздухоотстойник размещают в крышке фильтра тонкой очистки. Перед пуском двигателя в случае необходимости скопившийся в воздухоотстойнике воздух отводят в воздушные полости топливных баков 1 через кран (клапан) 2 для выпуска воздуха. Для этого при неработающем двигателе открывают кран (клапан) и с помощью предпускового насоса прокачивают систему. В этом случае топливо вытесняет воздух из воздухоотстойника в воздушную полость топливного бака через топливораспределительный кран (как показано на рисунке) или напрямую.

Фильтр тонкой очистки топлива

Для окончательной  очистки топлива на дизеле установлен фильтр тонкой очистки ФТ – 75А.

Который представляет собой чугунный корпус, в который ввернут штуцер. На штуцер устанавливается неразборной бумажный фильтрующий элемент ЭФТ – 75А. Фильтрующий элемент закрывается стаканом, который поджимается к корпусу стяжным болтом. Для уплотнения между корпусом и стаканом установлено кольцо. Отверстие для стяжного болта для слива топлива из фильтра закрыто пробкой. В отверстия корпуса фильтра ввернуты болты крепления топливопровода. На корпусе фильтра для выпуска воздуха при заполнении системы топливом имеется продувочный вентиль, состоящий из специального болта, шарика и иглы.

Нагнетаемое подкачивающим насосом топливо по топливопроводу поступает в фильтр. Пройдя через фильтрующий элемент, чистое топливо по каналу стяжного болта поступает в топливопровод подвода топлива к ТНВД.

Основы топливной системы

Схема системы питания карбюраторного двигателя построена на следующих основных действиях:

  • подача горючего;
  • фильтрация его и последующее складирование;
  • воздухоочистка;
  • подготовка топливно-воздушной смеси;
  • запуск состава в цилиндры мотора

Система поступления и циркуляции топлива напрямую реагирует на качественную и количественную составляющую поступаемого бензина в проекции рабочих режимов ДВС.

Классический вариант топливной системы включает такие составляющие компоненты, как:

  • бак с горючим (хранение бензина);
  • топливный насос (образование необходимого давления, подача горючего в принудительном порядке);
  • топливопровод (совокупность трубок, магистралей, шлангов для циркуляции топливной смеси);
  • фильтры (воздушный и топливные);
  • карбюратор (подготовка и образование топливно-воздушного состава)

Принцип работы системы питания для карбюраторных двигателей достаточно простой. Топливо, содержащееся в емкости, на старте своей циркуляции подвергается фильтрации. Одновременно в работу вступает топливный насос, заставляющий бензин двигаться по топливной магистрали к карбюратору. Там начинается приготовление топливно-воздушного состава необходимых пропорций, только после этого она попадает к рабочим цилиндрам ДВС.

Далее более подробно будут рассматриваться устройство и эксплуатационные показатели каждого элемента системы топлива карбюраторного мотора.

Общее устройство системы питания

Схема системы питания топливом мощного дизеля приведена на рисунке. В общем случае в систему питания топливом входят узлы, размещенные вне двигателя (на раме или в корпусе машины), и на двигателе. К первым относятся топливные баки бачок 7 для сбора топлива, предпусковой топливоподкачивающий насос 10, топливораспределительный кран 77, топливопроводы низкого давления и некоторые другие узлы. Ко вторым в первую очередь относятся основной топливоподкачивающий насос 8, топливный насос высокого давления (ТНВД) 5, форсунки 4 и топливопроводы высокого давления.

При работе двигателя топливо из топливных баков забирается основным топливоподкачивающим насосом и под давлением 0,05…0,1 МПа подается к ТНВД. По пути из баков к насосу топливо проходит через топливораспределительный кран, предпусковой топливоподкачивающий насос и фильтр 9 грубой очистки. Если на ТС установлен только один топливный бак или несколько баков, сообщающихся друг с другом, то топливораспределительный кран отсутствует. Перед поступлением в ТНВД из насоса топливо очищается от мельчайших примесей в фильтре 3 тонкой очистки. Нагнетательные секции ТНВД, приводимого в действие от коленчатого вала двигателя, в определенные моменты согласно рабочему циклу и порядку работы двигателя подают топливо под высоким давлением (до 50 МПа и более) в необходимом количестве к форсункам. Через форсунки, ввернутые в головку блока цилиндров, топливо впрыскивается в камеры сгорания в те моменты, когда в цилиндрах завершается такт сжатия.

Перед пуском двигателя заполнение системы топливом и подача его к ТНВД осуществляются с помощью предпускового топливоподкачивающего насоса. После пуска этот насос не функционирует.

Если в ТНВД и трубопроводы высокого давления, соединяющие его с форсунками, попадает воздух, то подача топлива в цилиндры нарушается. Следовательно, нарушается и нормальный режим работы двигателя. С целью предотвращения попадания воздуха в ТНВД на пути топлива к нему помещают воздухоотстойник, расположенный в самой высокой точке системы. Обычно воздухоотстойник размещают в крышке фильтра тонкой очистки. Перед пуском двигателя в случае необходимости скопившийся в воздухоотстойнике воздух отводят в воздушные полости топливных баков 1 через кран (клапан) 2 для выпуска воздуха. Для этого при неработающем двигателе открывают кран (клапан) и с помощью предпускового насоса прокачивают систему. В этом случае топливо вытесняет воздух из воздухоотстойника в воздушную полость топливного бака через топливораспределительный кран (как показано на рисунке) или напрямую.
