Замена регулятора напряжения на приоре

Какой ТРН подходит на LADA

Генератор, артикул	Автомобиль	ТРГ, артикул
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-01
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-02
4052.3701, 409.3701, ПРАМО “ISKRA» 5102.3771, -10, 5112.3771, -10, 5122.3771, -10, -30, 5142.3771, AAK 5727	ВАЗ, ГАЗ, УАЗ с генераторами ПРАМО «ISKRA» 5102.3771, 5122.3771	67.3702-04
Г222	ВАЗ-2104, -2105, -2107	67.3702-09
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-11
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-12
генераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь		673.3702

Инструкция по установке и подключению

Для автомобилей Lada (кроме Vesta, XRAY), автор фото:

1. Снять генератор.

2. Снять пластиковый кожух генератора. Для этого сначала следует отсоединить провод возбуждения генератора. Затем отвернуть гайку со шпильки (ключ «на 10») и отвести силовой провод в сторону. Далее, отстёгиваются 3 защелки на пластиковом кожухе.

3. Снять штатный регулятор напряжения с генератора. Для этого выкрутить два винта (ключ «на 8») и отсоединить провод.

4. Установить трехуровневый регулятор напряжения на генератор вместо штатного.

5. Вывести 2 провода для модуля управления. Сам модуль следует крепить в условиях уверенного контакта с «массой» и как можно дальше от вероятности попадания влаги. Например, на шпильку вблизи правой фары.

Для автомобилей Lada Vesta, XRAY (с генератором Valeo TG12C209).

Этот генератор не отличается от прошлых, отличие только в регуляторе напряжения. Он общается с ЭБУ двигателя по «lin» интерфейсу. Задача этого «lin» — не давать потерь приёмистости на мощностных режимах. Установив ТРН мы отрезаем возможность контролировать регулятор с помощью ЭБУ!

Для этого генератора пока нет готового решения в виде ТРН, поэтому конструкцию придется дорабатывать.

Потребуется:

трехуровневый регулятор напряжения (артикул 67.3702-01)
колодка 2-контактная 904576 NORD YADA
регулятор напряжения генератора (оставить штатный (если живые щетки) или ARV1103AD)
провод для питания регулятора (2 метра)

Порядок действий (автор доработки):

1. Снять генератор (инструкция для Lada Vesta/XRAY).

2. Снять регулятор напряжения, открыть крышку и вычистить все из под неё. Установить крышку обратно.

3. Изолировать минусовую щётку от «массы» (например, рассверлить минусовой выход, подложить шайбы). Нужно полностью исключить контакт регулятора с генератором.

4. Припаять разъём «мама» к щёткам.

5. Припаять разъём «папа» к 3-х уровневому регулятору. Также к плюсовому выходу подключить дополнительно провод, который нужен для питания регулятора и ротора.

Схема подключения:

Выход «Ш» на регуляторе — к минусовой щётке.
Выход «+» — к плюсовой щётке.

На выход «+» нужно подать 12В, которые появляются при включении зажигания:

Для чего стоит мощный резистор на регуляторе напряжения генератора Г273?

Первоначальное возбуждение, как для всех автомобильных генераторов, происходит от аккумулятора. При включении выключателя приборов и стартера (ВП и СТ), плюс 24В, приходит на точку В регулятора напряжения, регулятор открывается, и ток идет от плюса аккумулятора, на плюс генератора. Если на обмотку возбуждения 14 вольтового ротора попадет 24 Вольта, то обмотка почти сразу сгорит, поэтому далее, ток возбуждения идет через мощный резистор 75 Ом. Когда генератор заработал, ток возбуждения идет уже не от выхода генератора, где, действует 28 Вольт, а от средней точки обмотки, где как уже было сказано, напряжение пониженное (этот ток замыкается через диодный мост, поэтому выпрямляется).

То есть, резистор 75 Ом при первоначальном возбуждении ограничивает ток в обмотке ротора, рассчитанной на 12 В. Этот резистор, также, защищает обмотку возбуждения и регулятор напряжения от перегрева при включенном зажигании и неработающем двигателе.

Положительный опыт использования схемы генераторов с дополнительными диодами, определил выпуск следующего поколения генераторов для КАМАЗа. Регулятор напряжения Я120М1, позволяет разделить ток возбуждения и ток управления регулятором. В схеме с дополнительными диодами генератор возбуждается через лампочку маленьким начальным током, а потом, когда генератор заработал, ток возбуждения идет от обмотки генератора и выпрямляется дополнительными диодами. Так возникает короткий путь тока возбуждения. Схема не боится разрядки аккумулятора через обмотку возбуждения, когда включен ВП и СТ, а двигатель не работает.

Применение таких генераторов требует, применение лампочки для ограничения тока первоначального возбуждения. Лампочка стоит в панели приборов и позволяет контролировать работу генератора. В этой схеме появляется дополнительный провод от панели приборов к генератору.

Полезно знать, что в таких генераторах применяется уже свой ротор, рассчитанный на 28 Вольт, его сопротивление около 8-и Ом.

Регуляторы напряжения КАМАЗовских генераторов

Я120 М1, аналоги 77.3702 , 443.3702 412.3702

Я120М1И2 аналог 77.3702-02

Я120М12 , аналог 77.3702-01

регулятор генератора Г273 с гасящим резистором 75Ом Внутри установлен регулятор Я120М1

Регулятор генератора с доп диодами 1312.3771. Внутри установлен регулятор Я120М1 или Я120 М12

Регулятор напряжения рекомендуется Я120М12, хотя работает и Я120М1

По вопросу замены регуляторов напряжения на КАМАЗ

Нужно ставить на генератор только тот регулятор напряжения, который стоял, другой не подойдет. То есть, на Г273В1 не подойдет регулятор от генераторов 1312 (без резистора). На генераторы 1312.3771 и его его односхемные модели, нельзя ставить генератор с резистором, или надо его переделывать, проще купить такой какой нужно.

Генераторы С доп. диодами

1312.3771Т 2712.3702

1322.3771

1332.3771

1352.3771

3112.3771 аналог 6582.3701 Генераторы большого размера, но выполнены по такой же схеме с доп. диодами, и их, в крайнем случае, тоже можно заменить на Г 273В1

3142.3771

Есть еще «Ураловский» генератор 1702.3771

Теперь основной вопрос темы.

Можно. Провод лампочки остается лишним. Лампочка престает работать, но контролировать зарядку можно по амперметру.

Можно. Провода от лампочки нет, но первоначальное возбуждение генератора можно сделать прямо от аккумулятора, для этого надо подсоединить вход доп. диодов (куда должен подключаться провод лампочки) прямо к выходу генератора, к этой точке подключен и аккумулятор.

Аккумулятор при таком подключении не разрядится если выключен ВП и СТ, регулятор будет закрыт и ток через обмотку возбуждения протекать не будет.

По вопросу замены регуляторов напряжения на КАМАЗ

Нужно ставить на генератор только тот регулятор напряжения, который стоял, другой не подойдет. То есть, на Г273В1 не подойдет регулятор от генераторов 1312 (без резистора). На генераторы 1312.3771 и его его односхемные модели, нельзя ставить регулятор с резистором, или надо его переделывать, проще купить такой, который нужно.

Проверяем работу

Как использовать режимы:

Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Без нагрузки:

Средняя нагрузка (ПТФ, габариты, музыка и вентилятор отопителя на первой скорости):

Максимальная нагрузка, активировано максимальное число потребителей:

Напомним, еще одна причина низкого напряжения бортовой сети может быть плохая «масса».

Проверка и замена регулятора напряжения со щеткодержателем ВАЗ 2170

На генераторе 5102.3771 установлен регулятор напряжения мод. 5102.3771.060.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Вам потребуются: отвертки с плоским лезвием, ключ «на 8», тестер.

1. Отведите резиновый чехол и подсоедините «плюсовый» провод вольтметра к клемме «плюс» аккумуляторной батареи, а «минусовый» провод подключите соответственно к клемме «минус».

2. Пустите двигатель и включите фары автомобиля.

3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 13,8–14,4 В. Если наблюдается недозаряд (напряжение не укладывается в заданные пределы)…

4. …проверьте напряжение непосредственно на силовом выводе (шпильке) генератора относительно его корпуса («массы»). Если напряжение на шпильке генератора соответствует норме, проверьте напряжение на силовой клемме. Если тестер показывает различные значения напряжения, то зачистите контакт силовой клеммы и надежно затяните гайку, после чего повторите измерения. После профилактических воздействий разница значений напряжения между шпилькой и клеммой должна снизиться до нуля. Если показания тестера одинаковы, т.е. в норме, то аналогичным образом, описанным выше, проверьте напряжение на предохранителях F4 и F6, их контактных колодках и в месте крепления жгута «плюс» аккумуляторной батареи к общей «плюсовой» шине основного блока предохранителей. Если напряжение на шпильке генератора не соответствует норме, проверьте натяжение ремня привода генератора и при необходимости отрегулируйте натяжение (см. «Проверка натяжения ремня привода генератора»). Если напряжение снова не соответствует норме, замените регулятор напряжения.

5. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


6. Отсоедините колодку с проводом от вывода «D+» генератора.	7. Отведите резиновый чехол, отверните гайку…

8. …и отсоедините провода от контактной шпильки.

Примечание

Работу по замене регулятора напряжения выполняют на генераторе, установленном на автомобиле. Для наглядности генератор снят с автомобиля.


9. Отверните гайку крепления клеммы цепи возбуждения генератора…	10. …и снимите клемму.


11. Отверните три гайки крепления пластмассового кожуха генератора…	12. …и снимите кожух.


13. Отверните две гайки крепления корпуса регулятора напряжения…	14. …винт крепления клеммы регулятора к шине «D+» выпрямительного блока…

15. …и снимите регулятор напряжения с генератора.

Примечание

Так выглядит снятый с автомобиля регулятор напряжения в сборе со щеткодержателем.

16. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем.

17. Установите регулятор напряжения в порядке, обратном снятию.

Видео про «Проверка и замена регулятора напряжения со щеткодержателем» для ВАЗ 2170

Как заменить РН не снимая генератор на Приоре люкс с кондиционером (регулятор напряжения)

Замена регулятора напряжения ВАЗ 2110-2112

Регулятор напряжения нового образца. Как проверить. 1 часть.

Зачем, вообще, дополнительные диоды? См. по ссылкам

Теперь, как подключать, если генератор не соответствует проводке?

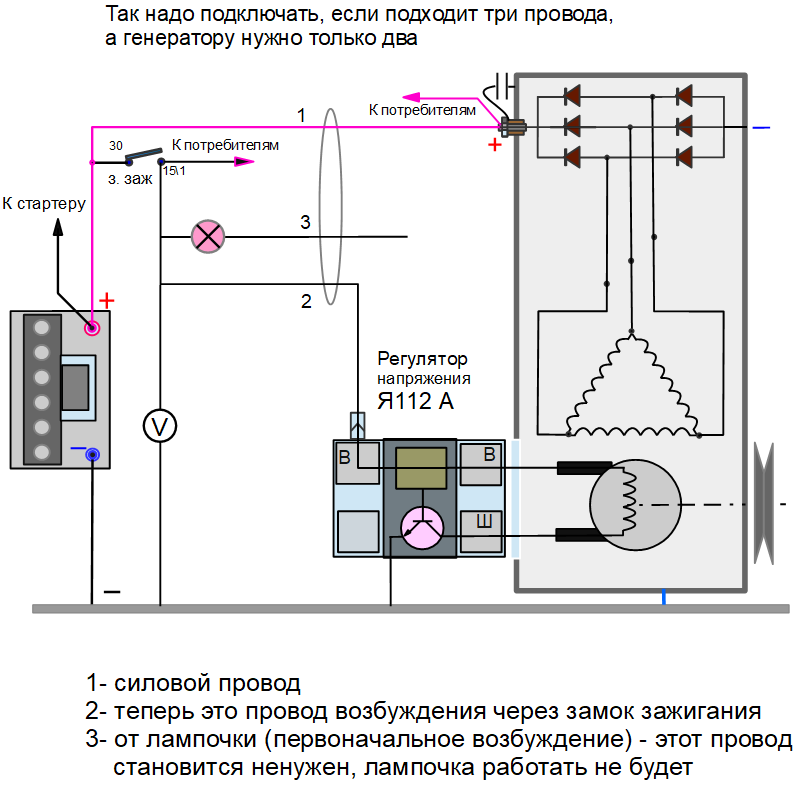

Нужно подключить генератор без доп. диодов, а проводка — три провода (с лампочкой)

Если старый генератор был с доп.диодами и использовал для подключения три провода, а новый генератор более простой с регулятором напряжения Я112А, и ему достаточно два провода. То в этом случае третий провод от лампочки просто остается неподключенным. Лампочка, в этом случае, перестает работать, но на всех машинах этого поколения есть либо вольтметр, либо амперметр и по ним можно контролировать зарядку.

Надо подключить генератор с доп. диодами, а проводка — два провода

Если старый генератор был простой, без доп диодов и ему нужно было два провода для подключения, а новый, более современный, с доп. диодами и требует для подключения три провода, то надо проигнорировать доп. диоды, забыть про них и подключать генератор, как буд-то он без доп. диодов. Но придется вскрыть корпус регулятора и заменить регулятор напряжения, вместо Я112В поставить Я112А

Если оставляем регулятор напряжения Я112В, то нужно отдельным проводком, соединить силовой вывод генератора со свободной точкой D.

При включении зажигания плюс появляется на точке Б, регулятор открывается и в обмотке возбуждения появляется ток от плюса генератора через шину доп. диодов, и через щетки.

Если зажигание не включено, то ток от силового вывода генератора не потечет через обмотку возбуждения на массу, потому что пока на точке Б регулятора нет плюса, транзистор регулятора закрыт.

Этот вариант хорош тем, что не надо менять регулятор, проводок подключить очень просто, и тем, что через замок зажигания проходит только очень маленький ток включения регулятора, а ток возбуждения проходит по короткому пути, от выхода генератора, через шину доп. диодов, далее на точку В, на щетки и через транзистор на массу. Недостаток, такой же, как и в схемах с Я112А, — если двигатель не работает, а зажигание включено, то аккумулятор разряжается через обмотку возбуждения.

Особенности подключения генераторов на УАЗ, если проводка не соответствует генератору

На автомобилях УАЗ со старой панелью приборов ставят генераторы 6631(51).3701-01. Это генератор без доп. диодов, к таким генератора подходит два провода.

На автомобилях УАЗ с новой панелью приборов ставятгенераторы 6631(51).3701 с доп. диодами, к таким генератора подходит три провода.
