Замена роликов и ремня грм лада гранта своими руками

Замена ГРМ

Эта операция может быть как плановой, так и вынужденной. В первом случае заменить ремень можно тогда, когда он отработал свой ресурс, а во втором когда были выявлены повреждения рабочего тела изделия. Подготовленный водитель может выполнить её самостоятельно. Операцию выполняют в гараже или на ровной площадке. Понадобиться набор гаечных ключей и головок. И также нужно приобрести набор ключей Torx. Работать руками придётся в стеснённых условиях поэтому понадобятся перчатки. Понадобиться автомобильный домкрат, надёжная подставка под кузов машины, противооткатные башмаки.

На 16-клапанных моторах в отличие от 8 клапанных установлены два распредвала, а не один. И также присутствует дополнительный доводной ролик для движения ремня.

Перед началом работы следует отключить клеммы от аккумулятора. Если автомобиль имеет дополнительное оборудование (кондиционер, гидроусилитель руля) придётся в первую очередь снять их приводной ремень, который не позволит произвести замену в приводе ГРМ. Для этого ослабляют натяжное устройство после чего привод вспомогательных механизмов легко снимается.

Привод механизма ГРМ закрыт защитными кожухами из пластика, которые также следует демонтировать. Понадобиться ключ Т-30 с трещоткой, которым выворачивают болты крепления сначала на верхней крышке, далее на нижнем кожухе. Снятию нижнего кожуха мешает натяжное устройство ремня привода вспомогательных механизмов, которое следует приподнять вверх. После этого механизм привода будет открыт.

Теперь требуется выставить привод ГРМ по меткам, это следует сделать для того, чтобы не допустить повреждения клапанов.

Фиксатор валов в действии

Следующим шагом будет снятие шкива на коленчатом валу двигателя. Для этого следует зафиксировать коленчатый вал в неподвижном состоянии. Можно поступить таким образом:

  1. Приподнимают правую сторону автомобиля домкратом, устанавливают кузов на подставку. Колесо снимают со ступицы машины.
  2. Помощник садится за руль автомобиля, включает пятую передачу, давит тормозную педаль.
  3. Владелец торцовой головкой на 17 отворачивает шкив на коленчатом валу.

Далее следует освободить крепление натяжного ролика (находится с правой стороны по ходу движения машины), после чего снимают приводной ремень механизма ГРМ.

После этого при необходимости замените ролики.

Установку Ремня ГРМ выполняйте в обратном порядке.

Метки

Чтобы получить все заложенные конструкторами характеристики силового агрегата, необходимо добиться согласованной работы всех узлов и агрегатов автомобильного мотора. Клапана (впускные или выпускные) должны открываться в нужный момент. Для этого на корпусе мотора, шкивах распределительных валов, коленвала наносят установочные метки. На головке блока цилиндров стоит корпус для защиты привода ГРМ. На нём имеется две конусообразные прорези напротив которых должны стоять метки шкивов распределительных валов.

Метки распредвала 16 клапанного двигателя

На шкивах метка может быть в виде конусообразного углубления или выступом с нижней стороны венца обеих деталей. На шкиве коленчатого вала также имеется метка, которая должна совпасть с отметиной на блоке цилиндров.

Метка коленвала

Все три шкива должны полностью совпадать с установочными метками на блоке и защитном кожухе головки блока цилиндров. Шестерни распределительных валов следует зафиксировать от возможного проворачивания. Для этого имеется специальное приспособление, но можно просто забить между ними подходящий по размеру деревянный брусок.

Натяжение

Степень натяжения ременного привода регулируется натяжным роликом. Он имеет на корпусе и подвижной обойме подшипника метки, которые следует совместить после установки всех деталей привода ГРМ на свои места. Для этого можно использовать ключ или круглогубцы для снятия стопорных колец. Обойму проворачивают против часовой стрелки до совпадения подвижной и неподвижной меток на ролике, после чего можно затянуть болт его крепления.

Двигатель 1.8 л

Проверка проводится одним из следующих способов:

  • контроль на работающем двигателе;
  • проверка при вращении двигателя вручную.

 1. Контроль на работающем двигателе.

Контроль проводить на двигателе с демонтированной передней верхней крышкой защиты зубчатого ремня при резком изменении частоты вращения двигателя (перегазовках). Визуально контролировать перемещение указателя натяжителя относительно паза. Указатель должен перемещаться как по ходу часовой стрелки, так и против. Если указатель неподвижен, то провести проверку по п. 2.1, 2.7, 2.8.

 2. Проверка при вращении двигателя вручную.

 2.1 На неработающем двигателе, имеющем температуру охлаждающей жидкости от 20 до 30 ºС, с демонтированной передней верхней крышкой защиты зубчатого ремня, установить коленчатый вал в положение ВМТ, совместив задний срез двадцатого зуба демпфера с сердечником датчика положения коленчатого вала (см. рис.1). Сделать не менее одного полного оборота коленчатого вала, вращая коленчатый вал по часовой стрелке.

Внимание. Запрещается вращение за шкивы распределительных валов и вращение против хода часовой стрелки

Рисунок 1 –Положение коленчатого вала в ВМТ.

 2.2 При вращении коленчатого вала обратить внимание на указатель натяжителя – он должен обязательно перемещаться относительно паза на передней пластине натяжителя.  2.3 Проверить положение указателя натяжителя относительно паза

Указатель должен находиться в пределах паза (см. рис. 2) или может выходить за пределы паза от 1 мм до 3 мм (размер «А» рис. 3) при пробегах от 20 тыс. км до 100 тыс. км соответственно

 2.3 Проверить положение указателя натяжителя относительно паза. Указатель должен находиться в пределах паза (см. рис. 2) или может выходить за пределы паза от 1 мм до 3 мм (размер «А» рис. 3) при пробегах от 20 тыс. км до 100 тыс. км соответственно.

Рисунок 2 – Номинальное положение указателя натяжителя.

Рисунок 3 – Смещение указателя натяжителя при эксплуатации.

Внимание. Смещение указателя в процессе эксплуатации автомобиля происходит только в направлении против хода часовой стрелки вследствие нормального износа деталей привода ГРМ. На горячем двигателе может быть смещение указателя относительно паза при ВМТ по часовой стрелке до 3 мм.  2.4 Если указатель натяжителя перемещается при вращении коленчатого вала, то натяжитель работоспособен

 2.4 Если указатель натяжителя перемещается при вращении коленчатого вала, то натяжитель работоспособен.

 2.5 Если при вращении коленчатого вала указатель натяжителя не перемещается, провести регулировку натяжителя по п. 2.7.

 2.6 Если указатель натяжителя перемещается, но его положение не соответствует п. 2.3, провести регулировку по п. 2.7.

 2.7 Провести регулировку натяжителя в следующей последовательности:

в положении ВМТ ослабить болт крепления натяжителя до момента 0,5Н·м;

Внимание. При отворачивании болта резко ослабляется натяжение ремня из-за перемещения регулировочного рычага натяжителя. Для исключения «перескока» зубьев ремня относительно зубьев шкивов требуется обеспечить фиксацию ремня относительно шкивов

  • специальным ключом повернуть механизм натяжителя против хода часовой стрелки в крайнее положение до легкого касания стопоров рычага натяжителя. Затем повернуть ключ по ходу часовой стрелки до касания стопоров рычага натяжителя. Повторить 3÷5 раз.
  • поворотом по часовой стрелке совместить указатель и паз натяжителя (рис. 2);
  • затянуть болт крепления натяжителя моментом от 30 до 35 Н·м, удерживая при этом механизм натяжителя ключом, в положении совмещенных указателя и паза.
  • провернуть коленчатый вал по часовой стрелке на два полных оборота и установить в положение ВМТ. При вращении коленчатого вала указатель натяжителя должен обязательно перемещаться относительно паза.

Если указатель не перемещается –натяжитель заклинен и его требуется заменить.

Внимание. Для регулировки использовать только специальный ключ, использование отверток и других инструментов не допускается.  2.8 Проверить соответствие положения метки натяжителя относительно паза (рис

2)

 2.8 Проверить соответствие положения метки натяжителя относительно паза (рис. 2).

Напомним, ранее мы выкладывали сборник Технологических Инструкций (для Lada Vesta, XRAY, Granta/Kalina, Largus), который поможет вам обслуживать свой автомобиль своими руками.

Ключевые слова: двигатель лада веста | двигатель lada xray | двигатель лада ларгус | двигатель лада гранта | двигатель лада калина | двигатель лада приора | универсальная статья

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять. Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.Ремень генератора надо снять Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить. Монтаж генераторного ремня проводят в такой последовательности:1 . Закрепляют генератор;2 . Накидывают ремень на шкивы, как показано на фото;3 . Включив 5-ю передачу, откатывают автомобиль назад.

Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

Порядок действий при самостоятельной замене ролика ремня генератора на Ладе Гранте

Необходимые инструменты, материалы:

  • набор автоключей, головки, трещотка;
  • ветошь, жидкость WD – 40;
  • новый НР;
  • смазка на графитовой основе;
  • дополнительное освещение.

Последовательность замены:

  1. Помещаем машину на ровную платформу, можно смотровую яму.
  2. Открываем капот, «сбрасываем» клеммы аккумулятора во избежание короткого замыкания в цепи.
  3. Ключом на «13» отпускаем контргайку натяжителя, поддеваем, снимаем ремень генератора.

Снимаем ремень

Отпускаем контргайку

  1. Головкой на «10» выкручиваем три винта, снимаем крепление НР в сборе.

Отчасти приведенный способ менее затратный, однако, не учтен тот факт, когда крепление может быть повреждено, деформировано. В таком случае оно подлежит замене.

Снимаем крепление НР

  1. Извлекаем НР в сборе, проводим дефектовку, осматриваем место крепления, роликовые подшипники.

На данном этапе важно определить возможные повреждения крепления. Если таковы имеются, то деталь подлежит замене, в противном случае устанавливаем только новый ролик с подшипником качения внутри

  1. Устанавливаем и привинчиваем НР в сборе, надеваем ремень, корректируем степень натяжения.

  1. Запускаем мотор, проверяем исправность работы механизма.

Диагностика неисправности механизма газораспределения

Процесс диагностики, идентификации источника поломки достаточно сложный. Порой без наличия цифрового оборудования невозможно провести полный осмотр, оценить общее техническое состояние узлов, агрегатов.

Всегда ориентируйтесь «на слух». Почувствуйте работу мотора

Если слышно сторонние, нехарактерные ранее звуки, стуки на «холодную», на «горячую» — вероятнее всего причина в ГРМ;
Обращайте внимание на уровень расхода горючего, динамику разгона, информативность педали акселератора. Пассивность, плохая «отзывчивость» – факторы, указывающие на возможную поломку;. Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации

Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации

Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

  1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
  2. не заводим авто — включили 5 передачу;
  3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
  4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.


Плохое качество приведет к неожиданным проблемам в пути.Физическая оценка:

  • если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
  • нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

  1. используем накидные ключи 8, 19;
  2. ключ 19 набросить на ходовой винт;
  3. ключ 8 на контргайку;
  4. страгиваем;
  5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
  6. получили нужный результат — затянуть контргайку.


Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

  1. снять минусовую клемму с аккумулятора;
  2. работаем с генератором: отсоединить от него жгут проводов;
  3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
  4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
  5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

Снимаем защитную шайбу.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда. Удачи на дорогах. Ни гвоздя, ни жезла!

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

Совет относится к двигателям ВАЗ- , 11186 и 21116 . Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо!

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

  1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
  2. не заводим авто — включили 5 передачу;
  3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
  4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.

Физическая оценка:

  • если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
  • нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

  1. используем накидные ключи 8, 19;
  2. ключ 19 набросить на ходовой винт;
  3. ключ 8 на контргайку;
  4. страгиваем;
  5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
  6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

  1. снять минусовую клемму с аккумулятора;
  2. работаем с генератором: отсоединить от него жгут проводов;
  3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
  4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
  5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Тюнинг мотора

Изначально двигатель 21127 уже получил заводской тюнинг, но возможности для дальнейшего повышения мощности все же остались:

  • в дополнение к штатному ресиверу монтируется заслонка диаметром 54 мм для достижения характеристики около 110 л. с.;
  • еще 10 л. с. добавит замена выпускного катколлектора «пауком»;
  • распредвал Стольникова модификации 8.9 придаст мощности в верхнем диапазоне оборотов.


Тюнинг 21127

Возможен комплексный тюнинг за счет установки распредвала Стольников 9.15 с фазовым смещением 316 градусов, заменой форсунок на Бош 431 360 (более производительные в сравнении с штатными) и фрезеровкой ступеней седла клапана. В этом случае ДВС получит около 150 л. с.

Таким образом, мотор 21127 является тюнингованной в промышленных условиях версией предыдущего ДВС 21126. Характеристики улучшены только за счет модификации впускной воздушной системы (заслонка внутри ресивера плюс ДАД, ДТВ).

Конструктивные особенности привода разных двигателей

Чтобы понять, как выполняются обслуживающие работы с приводом ГРМ, рассмотрим сначала его конструкцию.

Итак, привод газораспределительного механизма осуществляется от коленчатого вала. При этом фазы газораспределения в цилиндрах двигателя имеют 4 цикла и выполняются они за два полных оборота коленчатого вала.

Но 2 из этих циклов происходят при закрытых клапанах, поэтому распределительный вал должен за все 4 цикла обеспечить только разовое закрытие и открытие клапанов.

Поэтому за два оборота коленчатого вала осуществляется только один оборот распредвала. Причем достигается это достаточно просто – за счет разного диаметра приводных зубчатых шкивов.

Ремень имеет зубчатую рабочую поверхность, что исключает его проскальзывание на шкивах. Помимо передачи усилия от коленчатого вала ремень выполняет еще одну функцию – приводит в движение помпу системы охлаждения.

При этом привод должен постоянно быть натянутым, чтобы исключить перескакивание зубьев на шкивах, поэтому в его конструкцию включен натяжной ролик.

Это и вся конструкцию привода, то есть включает в себя всего лишь два зубчатых шкива (коленчатого и распределительного валов), шестеренку помпы, натяжной ролик и сам ремень.

Все это располагается сбоку двигателя, а не внутри. Но чтобы исключить попадание грязи и технических жидкостей, которые могут нанести вред ремню, все элементы прикрыты защитными щитками.

Но это описана конструкция газораспределительного механизма на 8 клапанов, для привода которого используется только один распределительный вал.

Но некоторые модели Лада Гранта укомплектовываются двигателями с 16-клапанным распределительным механизмом и двумя распредвалами. Но из-за этого конструкция привода не сильно изменяется.

В отличие от 8-клапанного, имеется не один, а распределительных вала и соответственно – два зубчатых шкива, а также в конструкцию добавлен еще один ролик – обводной, он же опорный. На этом все отличия и закончились.

Обзор цен производителей на ремень генератора Лада Гранта

Технические параметры ремня:

  • Длина: 823 мм.
  • Толщина: 3.0 мм.
  • Материал: этиленпропиленовый каучук.
  • количество ребер: 6.
Артикул Цена (Руб.) Артикул Цена (Руб.)
Оригинал
Ремень генератора на Гранту c кондиционером Gates MICRO-V 6PK995 От 500 Без кондиционера

1118-1041020-07

От 500
Аналоги
GATES 6PK1113 От 400 — 450 LYNXAUTO 6PK0823EL От 400 — 450
GATES 6PK1123 —/— LYNXAUTO 6PK0995 —/—
GATES 6PK745 —/— AYWIPARTS AW2120354 —/—
LYNXauto 13X1050LX —/— AYWIPARTS AW2120037 —/—
LYNXauto 10X938LX —/— LYNXauto 10X825LX —/—
LYNXauto 10X750LX —/— CONTITECH AVX13X1050 —/—
CONTITECH AVX10X750 —/— CONTITECH AVX10X825 —/—
JP GROUP 1118005100 —/— FLENNOR A5361 —/—

*цены актуальны состоянием на 26.10.2018 года.

Минусы и плюсы мотора

Главной особенностью ДВС 21127 остается недостаточная безопасность клапанов, которые могут погнуться поршнями при обрыве ремня ГРМ. Вторым недостатком является дорогостоящий капитальный ремонт, даже если его проводить своими руками:

  • ремень ГРМ в комплекте с автоматическим натяжителем и роликом стоит дорого, так как производится иностранной компанией Gates;
  • комплект ШПГ тоже имеет высокую цену, поскольку изготавливается другим иностранным производителем Federal Mogul.

Клапан управления заслонкой

Преимуществами конструкции являются:

  • навесное оборудование расположено удобно, что позволяет снизить трудозатраты обслуживания и ремонта;
  • увеличен крутящий момент и мощность ДВС.

С одной стороны, производитель АвтоВАЗ расширил линейку моторов версией 21127. С другой стороны, обеспечил новой запчастью – ресивером улучшенной конструкции с системой инерционного наддува, что является несомненным плюсом:

  • владельцы Грант, Приор и Калин второго поколения, укомплектованных движками 21126, могут купить этот узел;
  • установить его самостоятельно вместо штатного ресивера предыдущей конфигурации;
  • убрать ДМРВ, поставить датчики ДАД и ДТВ, чтобы получить мощность 106 л. с. вместо заводской 98 л. с.

Замена ролика привода ГРМ с автоматом натяжения

1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем верхнюю переднюю крышку ремня привода ГРМ.

После ослабления натяжения ремня привода ГРМ, есть риск перескакивания ремня через зубья шкива, что приведет к смещению фаз газораспределения.

Поэтому перед тем, как ослабить натяжение ремня, повернув коленчатый вал, совместите метку на шкиве распределительного вала с выступом задней крышки ремня.

После установки ролика метки не должны сместиться.

3. Ключом на 15 мм, отвернув на пол-оборота болт крепления автоматического натяжителя, ослабляем натяжение ремня привода ГРМ.

4. Отворачиваем болт крепления натяжителя и снимаем его вместе с болтом

Установка

1. Устанавливаем автоматический натяжитель, не затягивая болт крепления.

2. Надеваем на ролик натяжителя ремень привода ГРМ, убеждаемся в совпадении меток и регулируем натяжение (статья, «Как проверить и заменить ремень ГРМ Лада Гранта»).

3. Устанавливаем снятые детали в последовательности обратной снятию.

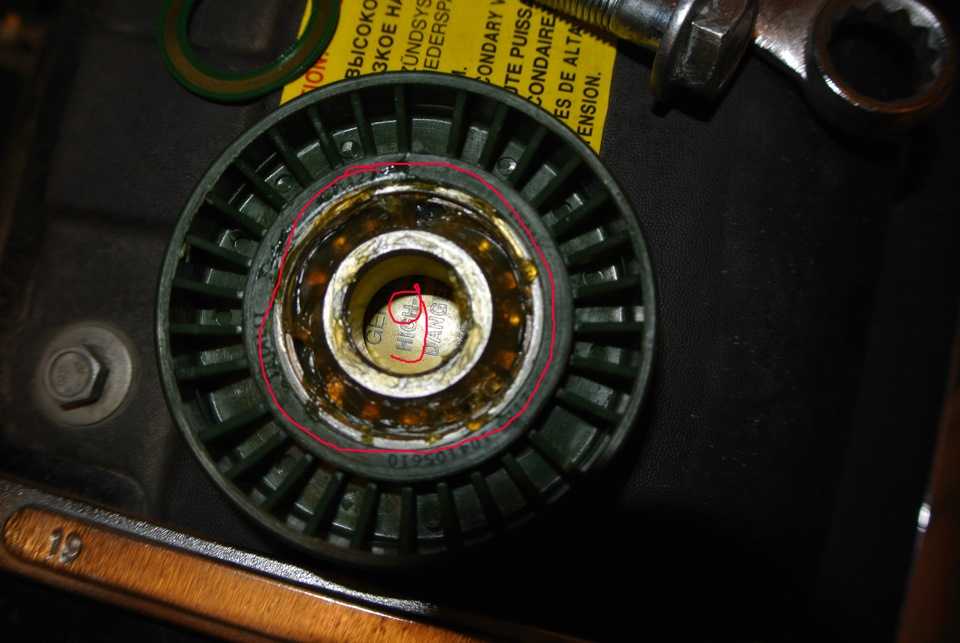

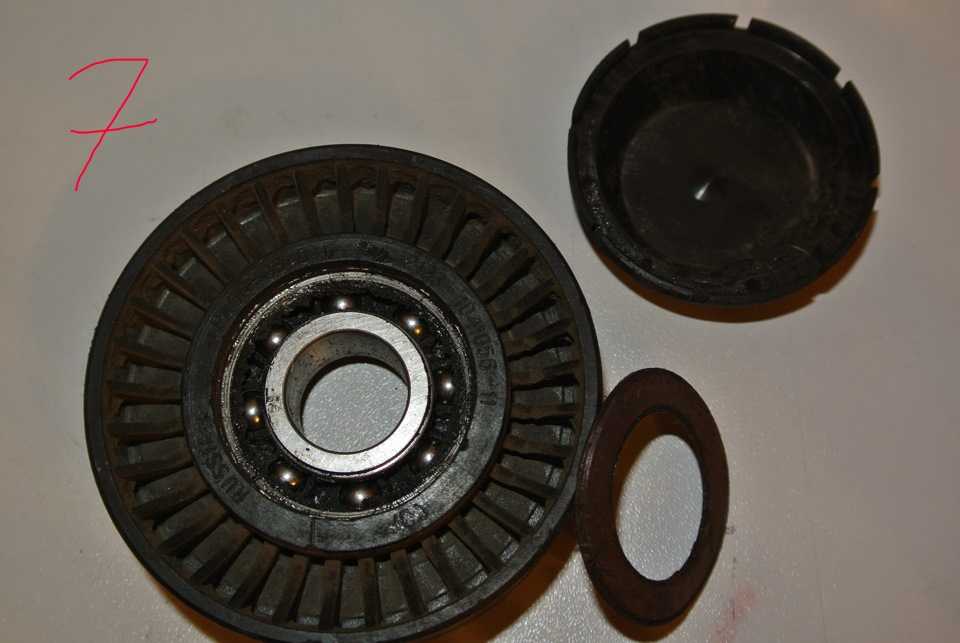

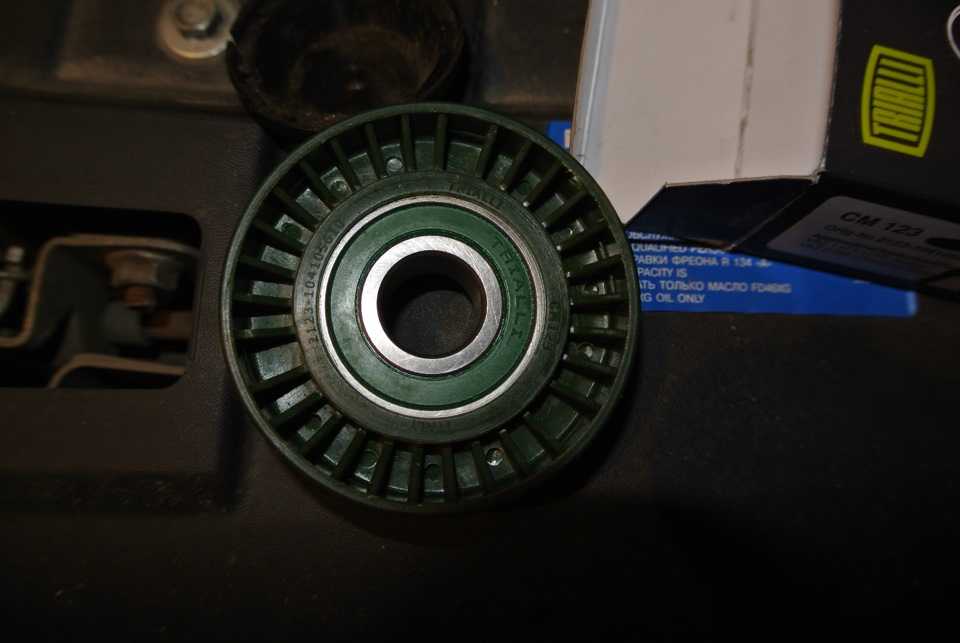

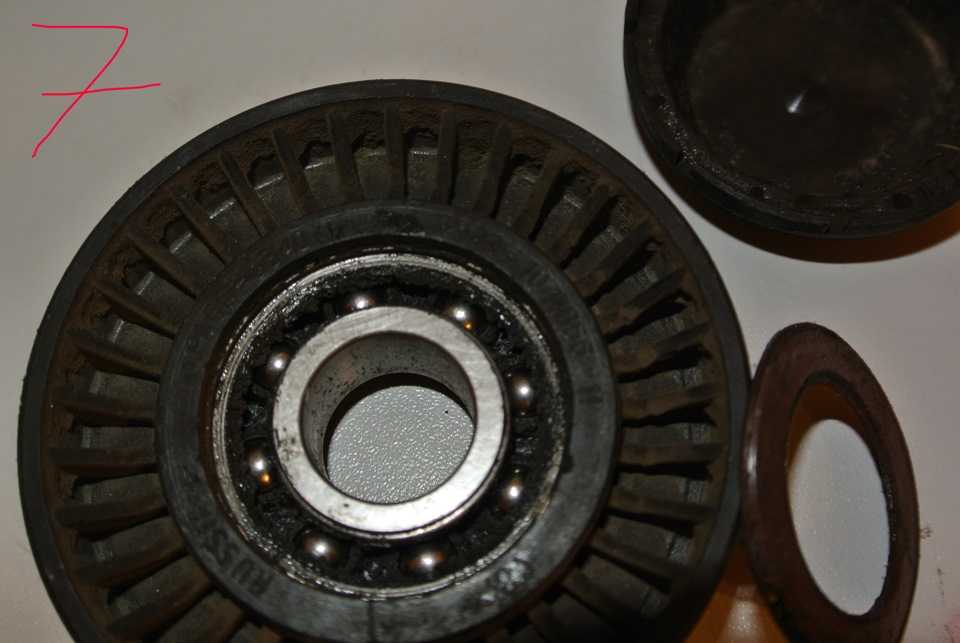

Открыл капот, со стороны ремня генератора услышал скрип, думаю ну все капец! =)Позвонил другу, он подсказал брызгнуть WDшкой. Достал WD-40 брызгнул на ролик натяжения ремня генератора, и звук пропал! Думаю ну ладно чутка грязи залетело, но через 2 дня звук снова стал доносится. Причем прикол в том что скрип был только при холодном запуске двигателя, после прогрева скрип почти весь исчезал.К сожалению видео не успел записать но в интернете нашел очень похожий звук, точнее точь в точь он! =)

https://youtube.com/watch?v=GzzF8khqd9M

Проездил я так две недели, потом заехал к опытному другу в этом деле KaSHkon =)

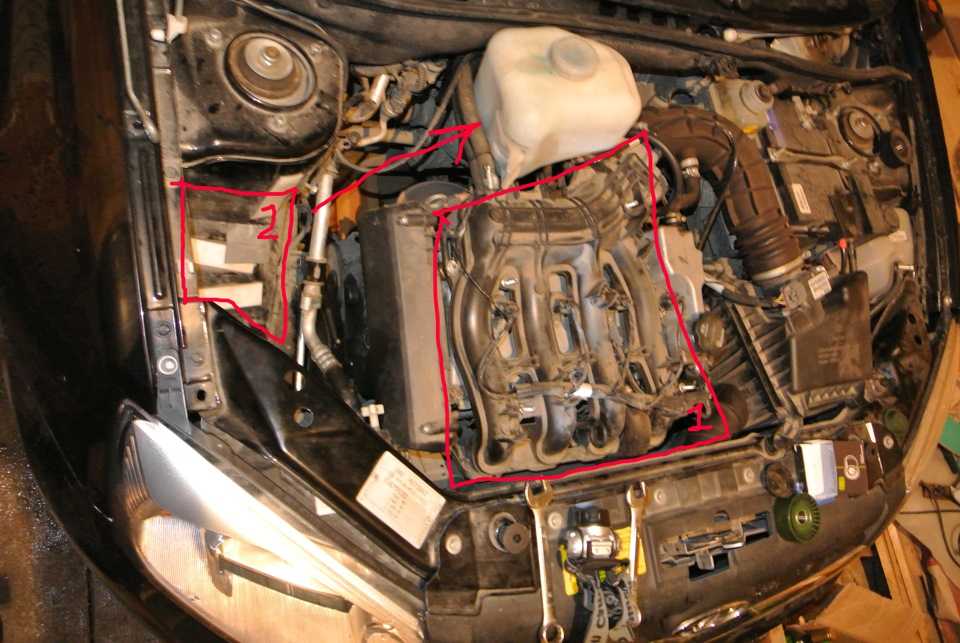

И так начнем:По скольку у меня 16 клапанный двигатель с кондиционером то подлезть чтобы заменить ролик ну очень сложно.

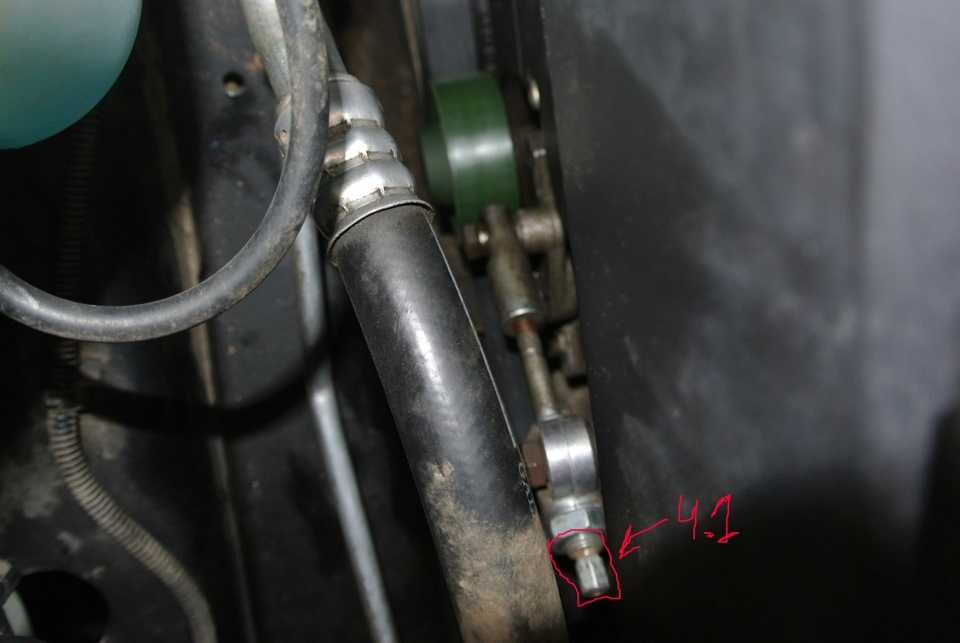

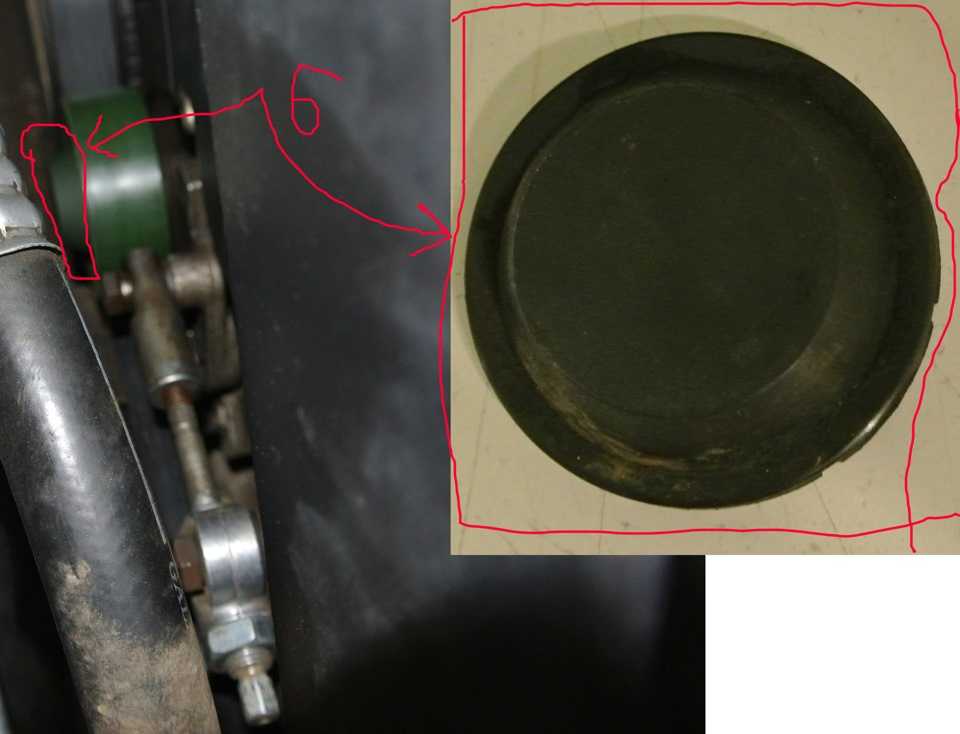

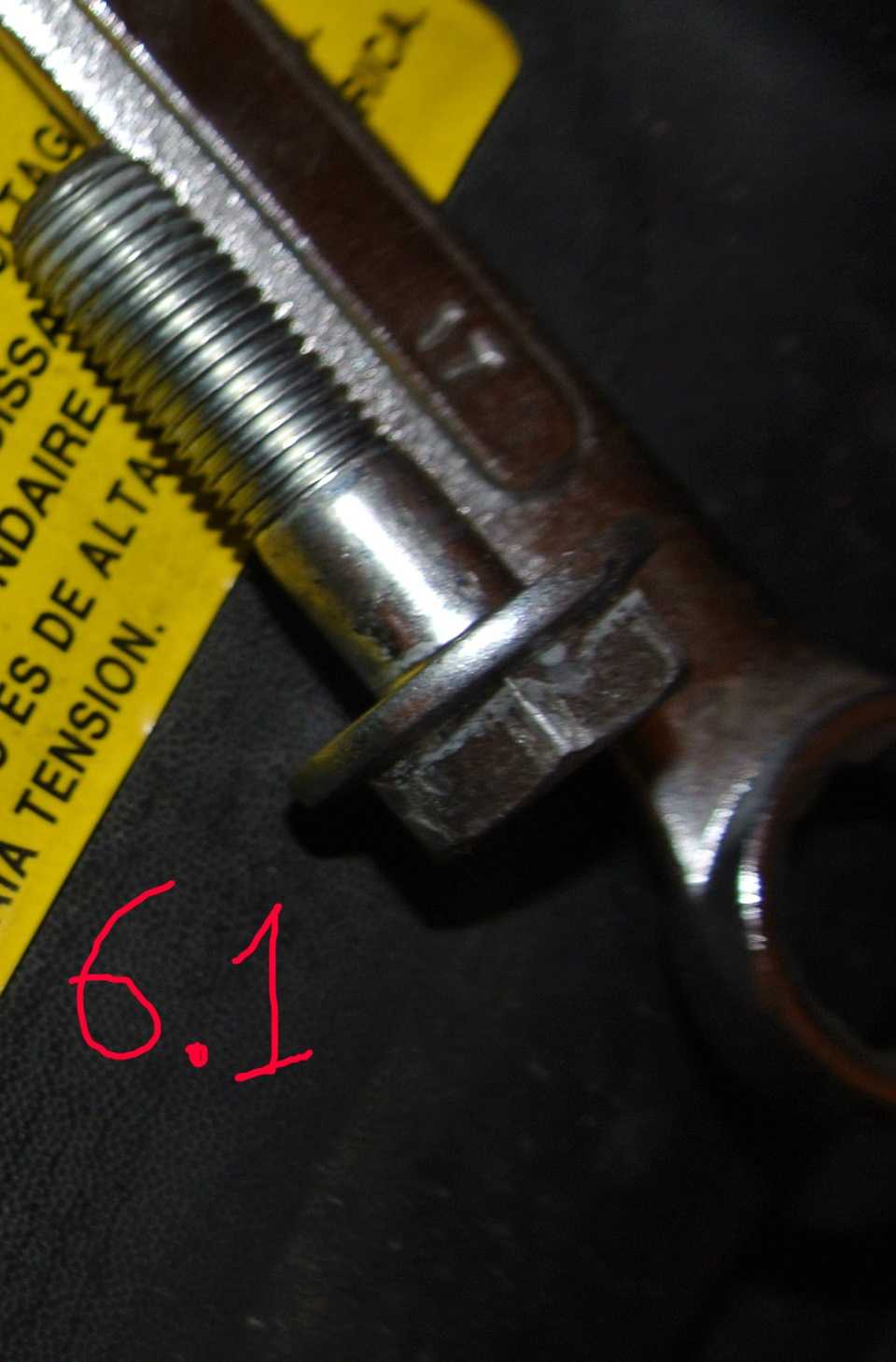

После того как ослабили ремень нужно (достаточно ослабить ремень, снимать не надо):

-собираем все в обратной последовательности.

Вывод:-Причиной скорее всего такой грязи в ролике стало то что предыдущий хозяин ездил ежедневно от Хомутово до работы в Иркутск расстояние 20-25 км, грязь лужи, плохая дорога. Плюс самое главное я считаю это ОТСУТСТВИЕ защиты двигателя! Ну а люфт понятно что это уже следствие от грязи.-Хотя есть еще вариант что ролик плохой (китайский), и один из подшипников расхирач…

Но все таки покупайте защиту не задумываясь! =)

Цена вопроса: 250 ₽ Пробег: 36900 км

Изменения в конструкции

Создавался двигатель 21127 из предыдущей модификации 21126 мотора 2112, поэтому основной конструктив остался прежним:

  • головка блока цилиндров – использована от первой версии 21124;
  • механизм газораспределения – схема DOHC, два распредвала, фазированный впрыск;
  • блок цилиндров – высокого типа от 11183, поверхности цилиндров хонингованные;
  • шатунно-поршневая группа – облегченная иностранного производства;
  • привод ГРМ – ременный, профиль зуба скруглен;
  • выпускной тракт – катколлектор с большим посадочным размером нейтрализатора;
  • коленвал – с «длинным» кривошипным радиусом, от 11183;
  • маховик – имеет фаску для демпфера большого диаметра;
  • система зажигания – для каждой свечи отдельная катушка, высоковольтных проводов нет;
  • топливная система – рампа с форсунками импортного производства (Siemens, Bosch);
  • электронная система управления мотором – контроллеры М7.9.7 либо Январь 7.2;
  • навесное оборудование – помпа с металлической крыльчаткой обладает высоким ресурсом.


Ресивер 21127


Рампа топливная 21127

«В наследство» мотор 21127 получил сверхнизкий расход масла – всего 0,1% от количества используемого системой масла . Однако для работоспособности системы охлаждения клапанов и гидротолкателей руководство по эксплуатации производителя АвтоВАЗ рекомендует покупать исключительно качественную смазку, что обходится на 10% дороже.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

  • 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
  • 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

  • Меняем ремень генератора на Лада Гранта с кондиционером;
  • Меняем ремень генератора без натяжителя на Лада Гранта.

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

  1. Закрепляют генератор;
  2. Накидывают ремень на шкивы, как показано на фото;

    Монтаж ремня генератора, первый шаг

  3. Включив 5-ю передачу, откатывают автомобиль назад.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
